Chapter 7润滑理论中国矿业大学China University of Mining and Technology润滑的分类流体动压润滑弹性流体动压润滑润滑状态的转化¾由斯特里贝克曲线可知，润滑类型随着转速、裁荷和润滑剂粘度的变化而变化，润滑状态可以从一种润滑状态转变润滑原理润滑状态的转化在1900-1902年间，德国学者斯特里贝克(Stribeck)对滚动轴承与滑动轴承的摩擦进行了试验，研究运动速Stribeck曲线¾第Ⅰ区此时摩擦副的表面被连续流体膜隔开，因此用流体力学来处理这类润滑问题，摩擦阻力完全决定于流体的内摩擦(粘润滑状态的转化第Ⅰ区¾流体润滑状态，包括流体动压润滑和弹性流体动压润滑。
平均润滑膜厚h与摩擦副表面的复合润滑状态的转化第Ⅱ区¾混合润滑状态，平均润滑膜厚h与摩擦副表面的复合粗糙度的比值λ约为3，典型膜厚在1μm以下，此润滑状态的转化第Ⅲ区¾边界润滑状态，平均润滑膜厚h与表面的复合粗糙度的比值λ趋于0(小于0.4～1)，典型膜厚在1-流体动压润滑流体动力润滑是指两个作相对运动物体的摩擦表面，借助于相对速度而产生的粘性流体膜将两摩擦表面完全隔开，由流体膜产生的压力来平衡外载荷。
流体动力润滑形成的必要条件：z楔形空间；相对运动（保证流体由大口进入）；流体润滑状态z流体动压润滑：依靠运动副的两个滑动表面的形状在相对运动时产生收敛型油楔，形成具有流体润滑状态流体润滑状态流体润滑的基本方程流体润滑的基本方程流体润滑的基本方程流体润滑的基本方程流体润滑的基本方程流体润滑状态动压动压推力轴承平面动压径向轴承平面动压径向轴承的展开面为平面, 只形成一个楔形间隙, 无需开设供气装置。
这种轴承的结构简单, 但稳定性较差。
当轴瓦采用多孔质材料时, 可使稳定性能得到改善。
在轴瓦外加上弹性膜片支承可以提高轴承的稳定性。
多楔动压径向轴承多楔动压径向轴承。
流体润滑的基本原理之流体动力润滑流体润滑研究和发展机器在运动时，运动的零部件之间必定会发生摩擦从而造成磨损，而润滑是减小摩擦、减轻甚至避免磨损的直接措施。
人类进入工业社会以后，润滑已逐渐发展成为一门重要的技术，井已成为工业部门和学术机构重要的研究领域。
19世纪未流体润滑现象被首次发现，几乎同时流体润滑理论也被提出来了。
二战期间军事装备的需求促使润滑技术高速发展，也对润滑理论，持别是流体润滑理论提出了更高的要求。
战后各工业国立即投入大量人力物力，开展有关方面的研究。
现在比较成熟的流体润滑原理主要包括三个方面内容，它们是：1．流体动力润滑2．流体静压润滑3．弹性流体动力润滑流体动力润滑原理1.1：定义流体动力润滑是利用流体的黏附性，使流体黏附在摩擦表面，并在摩擦副做相对运动时被带入两摩擦副的摩擦表面之间。
如果两摩擦副的表面形成收敛的楔形空间，则被带入摩擦副的两摩擦表面中的流体就会形成一定的压力，这种压力会随着摩擦副的运动速度和流体的粘度发生改变。
当流体的粘度一定时，摩擦副的运动速率越大，则流体形成的压力就越大；当摩擦副的运动速率一定时，流体的粘度越大，则流体形成的压力就越大。
进入摩擦表面的流体会像一个楔子，由于摩擦副在不断的做相对运动，所以会产生一定的压力，迫使流体向楔子一样楔入两摩擦表面，从而将两摩擦表面分隔开来，阻止两摩擦表面直接接触。
简单地说，流体动力润滑是利用相对运动的摩擦表面间的相对速度、流体的粘滞行和摩擦副之间的楔形墙体，迫使流体压缩而产生压力膜将两表面完全分隔开，并依靠流体产生的压力来平衡外载荷。
两个作相对运动物体的摩擦表面，用借助于相对速度和流体的粘滞性而产生的粘性流体膜将两摩擦表面完全隔开，由流体膜产生的压力来平衡外载荷，称为流体动力润滑。
所用的粘性流体可以是液体(如润滑油)也可以是气体(如空气等),相应地称为液体动力润滑和气体动力润滑。
流体动力润滑是依靠表面运动而产生的动力学效应。

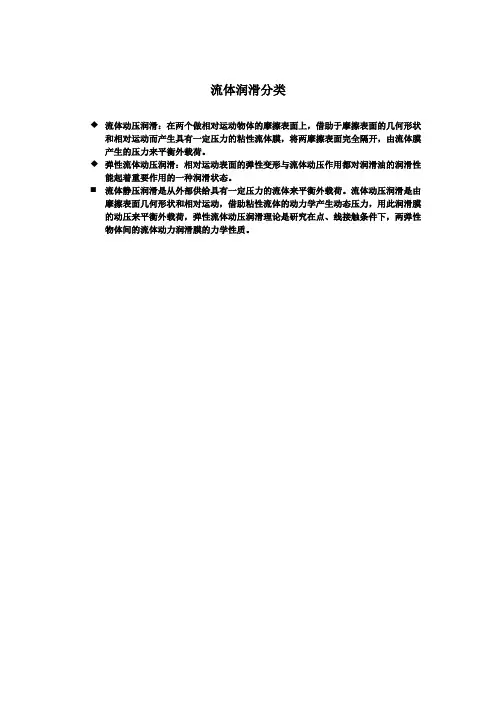

流体润滑分类
◆流体动压润滑：在两个做相对运动物体的摩擦表面上，借助于摩擦表面的几何形状
和相对运动而产生具有一定压力的粘性流体膜，将两摩擦表面完全隔开，由流体膜产生的压力来平衡外载荷。
◆弹性流体动压润滑：相对运动表面的弹性变形与流体动压作用都对润滑油的润滑性
能起着重要作用的一种润滑状态。
⏹流体静压润滑是从外部供给具有一定压力的流体来平衡外载荷。
流体动压润滑是由
摩擦表面几何形状和相对运动，借助粘性流体的动力学产生动态压力，用此润滑膜的动压来平衡外载荷，弹性流体动压润滑理论是研究在点、线接触条件下，两弹性物体间的流体动力润滑膜的力学性质。
弹性流体动压润滑理论—线接触问题的研究一、流体润滑状态润滑的日的是在摩擦表面之间形成低剪切强度的润滑膜，用它来减少摩擦阻力和降低材料磨损．润滑膜可以是由液体或气体组成的流体膜或者固体膜。
根据润滑膜的形成原理和特征，润滑状态可以分为：(1)流体动压润滑；(2)流体静压淀滑；(3)弹性抗体动压润滑；(4)边界润滑；(5)干摩擦状态等五种基本类型。
表1—1列出了各种润滑状态的基本特征。
表各种润滑状态的基本特征图膜厚度与粗糙度各种润滑状态所形成的润滑膜厚度不同，但是单纯由润滑膜的厚度还不能准确地判断润滑状态；尚须与表面粗糙度进行对比．图l—1列出润泽胶厚度与粗糙度的数量级．只有当润滑胜厚度足以超过两表面的粗糙峰高度时，才有可能完全避免峰点接触而实现全膜流体润滑，对于实际机械中的摩擦副，通常总是几种润滑状态同时存在，统称为混合润滑状态。
二、弹性流体动压润滑理论对于刚性表面的流体润滑，通常称为流体动压润滑理论；而对于弹性表面的润滑问题，还需要加入弹性变形方程，因此称为弹性流体动压润滑理论。
弹性流体动压润滑理论（Elasto-Hydrodynamic Lubrication）简为弹流体润滑称（EHL或EHD），它主要研究点线接触摩擦副的润滑问题。
由于这类问题的主要特点是：由于摩擦副的载荷集中作用，接触区内的压力很高，因而在润滑计算中要考虑接触表面的弹性变形和润滑刘的粘压效应。
在1949提出的弹流体润滑入口区分析方法，首次将Reynolds流体润滑理论和Hertz弹性接触理论联系起来处理弹流体润滑问题，并提出线接触等温弹流体润滑问题的近似解。
2.1线接触的弹性变形2.1.1Hetrz接触理论Hetrz接触理论讨论了一个弹性圆柱和刚性平面线接触时的压力分布和弹性变形情况。
如图12—1点划线表示半径为R的弹性圆柱与刚性平面在无载荷条件下相互接触的情况。
当施加载荷W以后，两表面相互挤压而产生位移，此时变形后的情况如图12—l中的实线所示。
流体润滑的基本原理
之
弹性流体动力润滑
弹性流体动力润滑
2. 1 定义
弹性流体动力润滑是指流体进入在两个相互运动的固体摩擦接触表面后，受到接触表面产生的巨大接触压力而发生的性状改变，以分割固体摩擦接触表面，减少摩擦。
弹性流体动力润滑是利用流体受到高压时,流体的物理特性及形态发生变化的特性来分隔高压下的摩擦副,从而达到润滑的目的.
2.2 弹性流体动力润滑原理
所谓弹性流体是指流体在高压下会从流体的形态转变成固体的形态。
但当压力去掉后，就会恢复到原来的形态。
流体变形的过程随着压力的变化而变化，压力升高，流体的粘度变大，当压力达到一定高度时，流体的形态开始变化，而流体的粘度不再变化，流体形态开始从液体向玻璃体转化，当压力继续升高，流体完全会转化为玻璃体（固体）；当压力下降时，玻璃体又会回到液体状态。
弹性流体动压润滑就是利用流体的弹性随压力变化而变化的特性，来实现分割量高压表面而达到润滑的目的，弹性流体动压润滑也特别适合滚压摩擦副。
2.3 弹性流体动力润滑理论是流体动压润滑理论新的重要发展。
在弹性流体动压润滑理论中，主要研究在两个具有相互运动的固体表面相互接触(一般是点或线接触)过程中，固体的弹性变形和流体粘度变化对流体动压润滑的作用。
弹性流体动力润滑有两个重要特点，一是油膜极薄，仅为接触区宽度的千分之一以上；另一个特点是接触压力极大，可达几千个兆帕(MPa)的压力峰值，因而在表面间的润滑油粘度比正常室温下的粘度大许多倍。
同时，引起弹性体很大的局部变形，它能急剧地改变润滑膜几何形状，而润滑膜形状又能决定油膜压力的分布，因此，—个弹性流体动力学问题的解必须同时满足弹性力学和流体力学润滑的基本方程式。
当滚动轴承、齿轮、凸轮等高副接触时，名义上是点、线接触，实际上受载后产生弹性变形，形成一个窄小的承载区域。
弹性变形引起的接触区域增大和接触区表面形状的改变，都有利于润滑膜的形成。
由于载荷集中作用，接触区内产生极高压力，其峰值甚至可达几千兆帕。
压力引起接触区内润滑剂的粘度的增大是极为显著的，比常温常压下的粘度要大几百几千倍。
一般，粘度随压力按指数规律增大。
同时，接触区摩擦产生的温度很高，又会减低润滑剂的粘度。
因此，在这种情况下的弹性效应、粘-压效应、粘-温效应等是不能忽略的。
考虑了这些效应的流体动压润滑就称为弹性流体动压润滑。
