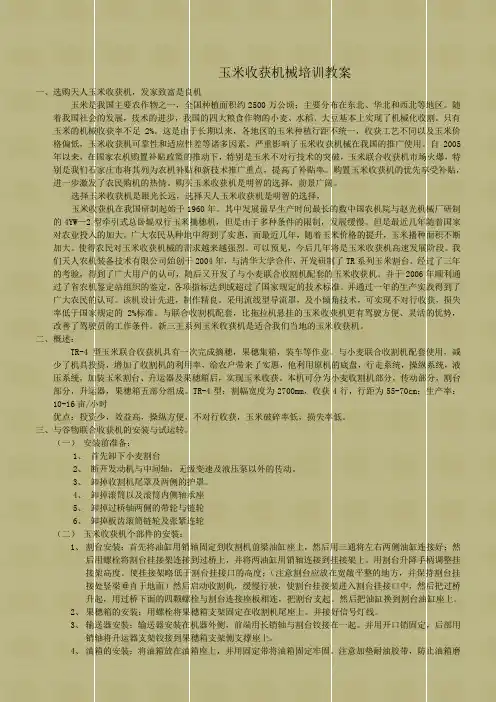

玉米收获机械培训教案一、选购天人玉米收获机，发家致富是良机玉米是我国主要农作物之一，全国种植面积约2500万公顷；主要分布在东北、华北和西北等地区。
随着我国社会的发展，技术的进步，我国的四大粮食作物的小麦、水稻、大豆基本上实现了机械化收割。
只有玉米的机械收获率不足2%。
这是由于长期以来，各地区的玉米种植行距不统一，收获工艺不同以及玉米价格偏低，玉米收获机可靠性和适应性差等诸多因素，严重影响了玉米收获机械在我国的推广使用。
自2005年以来，在国家农机购置补贴政策的推动下，特别是玉米不对行技术的突破，玉米联合收获机市场火爆，特别是我们石家庄市将其列为农机补贴和新技术推广重点，提高了补贴率。
购置玉米收获机的优先享受补贴，进一步激发了农民购机的热情。
购买玉米收获机是明智的选择，前景广阔。
选择玉米收获机是眼光长远，选择天人玉米收获机是明智的选择，玉米收获机在我国研制起始于1960年。
其中发展最早生产时间最长的数中国农机院与赵光机械厂研制的4YW—2型牵引式总卧辊双行玉米摘穗机，但是由于多种条件的限制，发展缓慢。
但是最近几年随着国家对农业投入的加大，广大农民从种地中得到了实惠，而最近几年，随着玉米价格的提升，玉米播种面积不断加大。
使得农民对玉米收获机械的需求越来越强烈。
可以预见，今后几年将是玉米收获机高速发展阶段。
我们天人农机装备技术有限公司始创于2004年，与清华大学合作，开发研制了TR系列玉米割台。
经过了三年的考验，得到了广大用户的认可，随后又开发了与小麦联合收割机配套的玉米收获机。
并于2006年顺利通过了省农机鉴定站组织的鉴定，各项指标达到或超过了国家规定的技术标准。
并通过一年的生产实践得到了广大农民的认可。
该机设计先进，制作精良。
采用流线型导流罩，及小倾角技术，可实现不对行收获，损失率低于国家规定的2%标准。
与联合收割机配套，比拖拉机悬挂的玉米收获机更有驾驶方便、灵活的优势，改善了驾驶员的工作条件。

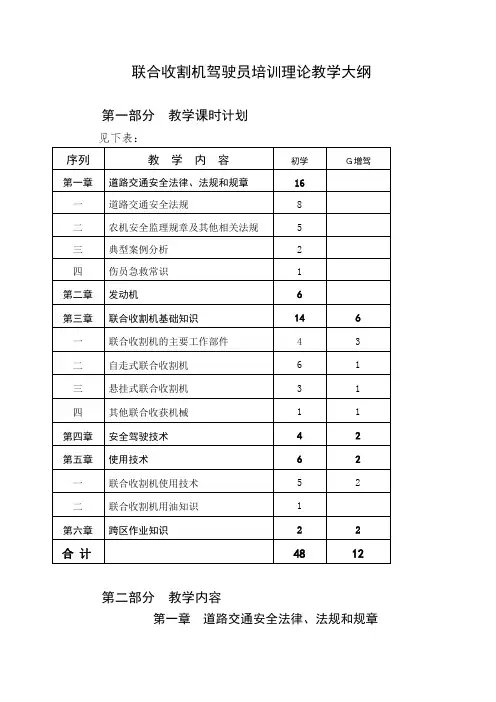

联合收割机驾驶员培训理论教学大纲第一部分教学课时计划见下表：第二部分教学内容第一章道路交通安全法律、法规和规章一、道路交通安全法规（一）《中华人民共和国道路交通安全法》（二）《中华人民共和国道路交通安全法实施条例》（三）公安部道路交通违章及事故处理相关规定（四）地方道路交通安全管理法规二、农机安全监理规定（一）《联合收割机及驾驶员安全监理规定》（二）联合收割机违章及事故处理相关规定（三）《中华人民共和国农业机械化促进法》等其他相关法规三、典型案例分析四、伤员急救常识第二章柴油发动机一、柴油发动机的基本构造和工作原理（一）基本构造和名词术语（二）柴油发动机的工作原理二、曲柄连杆机构和机体零件（一）曲柄连杆机构的功用与组成（二）机体零件三、配气机构与进排气系统（一）配气机构的功用与组成（二）配气相位（三）进排气系统四、燃油供给系统（一）燃油供给系统的功用与组成（二）主要部件的功用与构造（滤清器、输油泵、供油泵、调速器、喷油器等）五、润滑系统（一）润滑系统的功用与组成（二）主要部件的功用与构造六、冷却系统（一）冷却系统的功用与组成（二）冷却方式及分类（三）主要部件的功用与构造七、柴油发动机的使用、调整及故障排除（一）柴油发动机的使用及注意事项（二）柴油发动机的调整（三）柴油发动机常见故障排除第三章联合收割机基础知识一、联合收割机的主要工作部件（一）联合收获机械的分类（二）拨禾器（三）切割器（四）输送装置（五）脱粒装置（六）清选装置（七）卸粮装置二、自走式联合收割机（一）基本构造与工作过程（二）底盘（三）传动系统（四）液压系统（五）电气系统（六）操纵系统三、悬挂式联合收割机（一）基本构造与工作过程（二）传动系统（三）悬挂式联合收割机的安装四、玉米联合收割机（一）纵卧辊式玉米摘穗、剥皮联合收割机（二）立辊式玉米摘穗、剥皮联合收割机（三）玉米籽粒联合收割机五、半喂入式联合收割机（一）基本构造与工作过程（二）输送装置的构造及工作特点（三）传动系统的构造及工作特点六、其他联合收获机械马铃薯联合收割机、花生联合收割机、油菜联合收割机、甘蔗联合收割机和棉花联合收割机等。

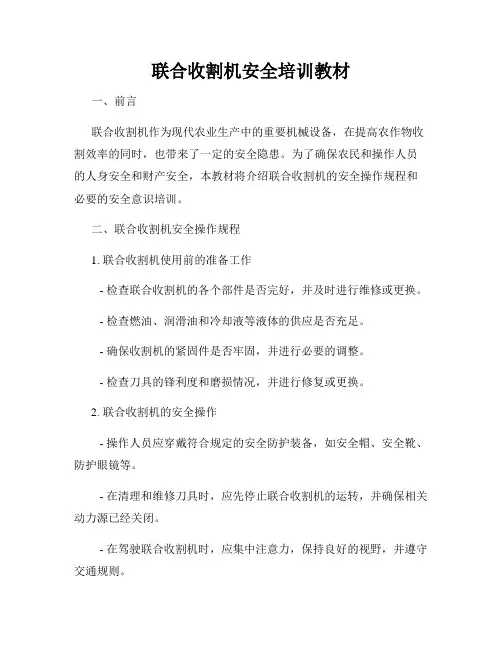

联合收割机安全培训教材一、前言联合收割机作为现代农业生产中的重要机械设备，在提高农作物收割效率的同时，也带来了一定的安全隐患。
为了确保农民和操作人员的人身安全和财产安全，本教材将介绍联合收割机的安全操作规程和必要的安全意识培训。
二、联合收割机安全操作规程1. 联合收割机使用前的准备工作- 检查联合收割机的各个部件是否完好，并及时进行维修或更换。
- 检查燃油、润滑油和冷却液等液体的供应是否充足。
- 确保收割机的紧固件是否牢固，并进行必要的调整。
- 检查刀具的锋利度和磨损情况，并进行修复或更换。
2. 联合收割机的安全操作- 操作人员应穿戴符合规定的安全防护装备，如安全帽、安全靴、防护眼镜等。
- 在清理和维修刀具时，应先停止联合收割机的运转，并确保相关动力源已经关闭。
- 在驾驶联合收割机时，应集中注意力，保持良好的视野，并遵守交通规则。
- 不得在联合收割机行驶过程中随意下车，以免发生意外事故。
3. 联合收割机应急处理措施- 在发现联合收割机发生故障或异常情况时，应立即停止工作，并通知维修人员进行处理。
- 在发生火灾或其他紧急情况时，应立即采取相应的灭火或应急逃生措施，确保人员的安全。
三、联合收割机安全意识培养1. 培养正确的安全意识- 提醒操作人员时刻关注安全问题，牢固树立“安全第一”的思想观念。
- 加强操作人员对事故案例的学习和分析，培养防范意识和事故预防能力。
2. 开展定期安全培训- 根据农作物收割季节和操作人员的实际情况，定期组织联合收割机安全培训。
- 培训内容包括联合收割机的结构和工作原理、安全操作规程、应急处理等。
3. 制定安全奖惩机制- 建立安全生产奖惩制度，鼓励操作人员按照操作规程进行工作，并及时发现和报告安全隐患。
- 对违反安全规定和造成事故的行为进行严肃处理，以维护操作人员的安全意识和责任感。
四、总结联合收割机安全培训教材的目的是提高操作人员的安全意识和技能，降低事故发生的可能性。
通过遵守联合收割机的安全操作规程，培养正确的安全意识，定期进行安全培训，建立安全奖惩机制，我们可以最大程度地保障农民和操作人员的人身安全和财产安全。
玉米联合收割机培训教材《玉米联合收割机基础知识》一、玉米联合收割机的分类根据摘穗装置的配置方式不同，分为卧式摘穗辊机型和立式摘穗辊机型；根据与动力挂接方式的不同，分为牵引式、背负式和自走式机型。
二、玉米联合收获机的型号玉米联合收获机的型号主要由牌号、型号和名称组成。
如“春雨4YZ-4型玉米联合收获机”，“春雨”是牌号，即商标；“4YZ-4”是型号，在型号中“4”代表农业机械分类，表示收获机械，“Y”代表“玉米”，即玉字的汉语拼音的第一个字母。
“Z”表示为“自走式”，“4”为主要技术参数，表示每个行程的收获行数为4；“玉米联合收获机”是名称。
三、玉米联合收获机的工作过程工作时，分禾器将茎秆导入拨禾链，在它的拨送和夹持下，经摘穗辊前端的导锥进入摘穗机构，摘下的果穗落入输送器，由输送器输送到升运器，升运器将果穗升运送到剥皮机，经剥皮机剥皮的玉米被抛送到果穗箱内，玉米苞叶和断秸秆被排除机外。
摘穗后的茎秆被粉碎装置粉碎后，均匀的抛洒于地表。
落入粮仓的果穗堆满后在有操纵阀和油缸的作用下进行卸粮。
四、主要部件和功用（一）摘穗装置摘穗装置主要功用是将玉米果穗从茎秆上摘下。
主要由分禾器、摘穗辊、摘穗机架、割台护罩、摘穗齿箱和喂入链等组成。
1、分禾器在收获机工作时，分禾器首先接触作物前锥部的导板将待收玉米植株扶持、引导至摘穗道内，以便摘穗。
2、摘穗齿箱摘穗齿箱的功能是将中间轴传来的动力传递给摘穗辊和拨禾链。
摘穗齿箱主要由箱体、齿轮和安全离合器组成。
摘穗齿箱安全离合器的作用是当机器某处阻力过大时，能自动脱离结合，以便保护机器。
3、摘穗辊摘穗辊是一对表面带有螺旋凸筋和螺旋爪并且相向旋转的棍子，玉米的植株从两个棍子中间的间隙通过，并将玉米果穗摘下。
4、切草刀切草刀的功用是切断收获机作业时缠在摘穗辊上的杂草，防止因摘穗辊上缠草过多而造成摘穗道的堵塞和收获机工作部件的损坏。
5、拨禾链拨禾链的功用是将进入机器的玉米植株向后拨送使之进入摘穗辊工作间隙。
拨禾链前部设有张紧装置，用来张紧拨禾链。
（二）、输送装置输送装置包括水平输送器和果穗升运器。
1、水平输送器水平输送器位于摘穗台的后部，将摘穗辊输送来的果穗送到果穗升运器中。
主要由输送器壳体、输送链钯、主动轴、被动轴、主动链轮、被动链轮和张紧机构等部分组成。
2果穗升运器果穗升运器的主要功能是将由水平输送器输送来的果穗输送到果穗箱内。
果穗升运器位于水平输送器的右侧，主要由升运器壳体、输送链钯、传动机构和张紧机构等组成。
（三）剥皮装置剥皮装置主要功用是将玉米果穗和苞叶分离。
主要由压制器、剥皮辊等组成。
（四）清杂和集穗装置1、清杂风机清杂风机主要用于将果穗里的杂质从升运器后端吹出机体外，避免落入果穗箱，影响清洁度。
2、果穗箱果穗箱位于收获机的后端，安装在果穗箱支架上，它的主要功用是将果穗集中起来，装满后卸到备好的运输车中或开到指定地点卸下。
（五）茎秆粉碎装置茎秆粉碎机的作用是将摘除果穗的玉米秸秆直接粉碎还田。
它的构造主要由还田机壳体、V型带传动系统、刀轴、地辊、悬挂机构等组成。
《安全使用常识》一、安全注意事项1、参加作业的联合收割机，发动机排气管必须安装火星收集器，并配备有效的消防器材。
2、联合收割机作业区严禁烟火，夜间作业不准用明火照明。
3、驾驶室内不准超员，其他部位严禁与使用、操作无关人员停留。
4、联合收割机保养、清除杂物和排除故障，应停机或切断动力。
5、联合收割机在道路行驶或转移时，应将左右制动板锁住，收割机提升到最高位置并锁牢，而且不准牵引其他机械。
6、联合收割机驾驶员必须遵守的规定：(1)驾驶联合收割机时，必须携带驾驶证和行驶证和跨区作业证。
(2)不准将联合收割机交给无证的人驾驶。
(3)不准驾驶与准驾车型不符的联合收割机。
(4)不准饮酒后驾驶。
(5)不准转借、涂改或伪造驾驶证不准驾驶安全机件失灵的联合收割机。
(6)驾驶联合时，不准穿拖鞋、吸烟、饮食、闲谈或有其他妨碍安全作业的行为。
(7)联合收割机运转时，不准离开工作岗位。
（8）不能疲劳驾驶。
（9）不准在作业区内躺卧或携带儿童进行作业。
三、基本驾驶知识与基本操作（一）出车前的检查和准备工作（1）检查收割器的技术状态。
主要检查刀片是否完好，刀片固定是否牢靠，割刀间隙，压刃器间隙是否合理，动刀片与护刃器中心线是否重合。
（2）检查脱粒间隙的均匀性和安装是否合乎要求。
（4）根据要求，严格检查各链条和传动胶带的张紧度。
（5）认真检查主要部件的顶丝及固定轴丝的情况，如发动机、滚筒、风扇、逐稿轮、割台、筛箱驱动机构等。
（6）仔细检查操纵机构的可靠性和灵活性。
如离合器、安全离合器、制动装置的技术情况。
（8）检查各管路系统是否漏油和漏水现象。
（9）检查处连接件紧固情况，是否有缺损、变形情况。
（10）检查密封件密封情况。
（11）检查传动件应安全、可靠、灵活，皮带、链条张紧度要适度，各轴承是否牢固，各配合间隙是否正常，相互位置是否正确。
（12）检查电器、照明及信号灯是否完好。
（13）检查档位应在空挡位置。
（14）按照说明书的要求，对各润滑点进行全面清理，保养润滑，并对所有使用的润滑油按种类、使用期限进行更换清洗，对特殊部件要按规定进行。
（15）以上工作完成后，即可加燃油、冷却水、将轮胎充气、信号及音响显示机构、启动收获机，进行整体检查。
启动发动机，稍加油门，使发动机在中油门状态下运转1-2分钟，这时仔细观察各仪表是否正常。
然后加大油门，并带收获机运转15-20分钟后，分离脱谷离合器，关闭发动机，等机器停转后，用手触摸轴承，检查是否有过热现象。
在联合收获机运转期间，接合液压手柄，使各工作部件升降数次，确认正常后，再缩回工作油缸，把割台升至一定高度后关闭发动机。
检查各三角带、链条的张紧度，并重新拧紧前后轮紧固螺母。
对于新购机器，要按说明书进行全面保养，还要按规定进行负荷试运转。
（二）起步（1）发动机发动后，必须以中速空挡暖车，待机油压力（0.3Mpa）水温（40-60度）正常后，方可开始负荷作业。
（2）起步时要鸣号，告知周围人员离开。
（3）起步要慢松离合踏板，同时加大油门，使机器平稳起步。
（三）变速（换挡）联合要根据道路和田间玉米生长情况，改变行驶速度。
有行走无级变速和换挡两种变速方式。
换挡时，要先踏下离合器踏板后，然后拨动变速杆实现换挡。
要求配合协调，达到快速、平稳、无声。
绝不允许硬挂、猛推。
行走无级变速可实现各档位的无极变速，不需停车，只需操作无极变速手柄即可。
手柄上提，油缸活塞杆伸出，行走速度变慢，手柄中立，手柄自动回位，速度固定，手柄下压，油缸活塞杆收缩，行驶速度变慢。
（四）转向任何情况下的转向都应在减速的过程中实现，先减速再转弯，其操作要点：转大弯时，方向盘慢转慢回正，转小弯时，方向盘快转快回正。
回方向盘一定要在转弯结束之前开始。
联合收割机机体较大，转弯时，一定要瞻前顾后，注意观察周围情况，以防碰及它物。
（五）倒车低速小油门，缓慢倒车，前后照顾，基本同前进时的转向操作。
四、安全收割作业1、收割机运转时不允许用手或身体其他部位触碰危险、运动部件，人员要与收获机保持安全距离。
2、调整、保养、维修、清理堵塞杂物时，一定要停车，待发动机熄火，零部件停止运作后，才能进行。
3、出现故障要及时排除，严禁带病作业。
4、果穗箱装满后，行驶速度不得超过7km/h，严禁急刹车。
5、严禁搭乘果穗箱，卸粮时严禁人员爬入果穗箱内助推果穗。
6、收获机在田间作业时，油门必须保持在发动机最高转速位置。
7、收获机在田间作业时，作业地的横、纵坡度均不得大于8度，转移行驶时横坡度不大于8度，纵坡度不大于11度18分，严禁坡地高速行驶，严禁在下坡时脱档滑行。
8、倒车时要有人指引。
9、工作时驾驶员应灵活操作液压提升手柄，时茎秆粉碎还田机适应田块的要求，避免茎秆粉碎还田机甩刀打土。
10、粮箱内不准堆放杂物，机器运转时禁止人员进入粮箱。
11、整车在公路上行驶速度不得超过20km/h。
12、停车卸粮要一次完成，否则将引起各搅龙筒充塞籽粒，造成二次卸粮时负荷激增，损坏传动件。
五、收割机的停放1、收割机停止作业后，驾驶员必须将变速操作杆置于空挡位置。
2、必须取下启动钥匙，断开电源总开关，并可靠的提上手刹车。
3、最好不要在秸秆及杂草上停车，以免发生火灾。
4、收获机停放时，应使摘穗台和茎秆粉碎还田机处于最低位置。
六、茎秆粉碎还田机使用注意事项1、使用前必须检查粉碎刀销轴状况。
2、严禁在茎秆还田机运转时检查、维修、清除杂物等。
3、禁止带负荷启动、转弯或倒退。
4、作业时，应将茎秆粉碎还田机提升到离地面高度5-15厘米处，严禁快升快降。
5、作业时应注意避开石块、树桩等障碍物，以免损坏甩刀。
6、甩刀磨损需要更换时，必须成组更换，选用同等重量的甩刀，重量差不得超过10克。
