电子式气动量仪技术参数及使用条件

1.使用前点检使用前目测点检标准环规及测头无磕碰伤、无锈蚀等缺陷。

* 3.参数设定按【返回】键，使用上下左右键调整进入设置状态，根据测量需要及准备的标准环规依次设置量程、公差名义值、超差上下限、报警上下限、上下限标准件值（即标准环规示值）、峰值报警上下限（即圆度误差）、测量模式。

* 本气动量仪有记忆储存功能，一般情况下不需每次开机进行参数设定。

当进行参数设定后及校对标准件差异超出范围时，需要进行校正。

5.校正4.校对标准环规在测量状态下，将测头塞入标准环规，测头气嘴对齐环规标示线，测量绝对值读数与环规示值差异±0.0005。

若读数与示值超出范围，则需进行校正。

AEC300型电子式气动量仪操作指导书2.打开电源及气源①打开量仪背面的电源开关，电源指示灯被点亮。

②向右拨动气源开关，压缩空气进入空气净化器。

③检查空气净化器输出气压0.4~0.75MPa （输出气压为0.5MPa时最佳）。

环规标示线测量绝对值测量相对值编 制：审 核：批 准：* 异常处理使用过程中出现任何异常，应立即停止检测，有必要时关机，并及时通知当班现场工段长处理。

备注：本操作指导书针对检测拨叉孔径及圆度编写，其它产品检测操作略有不同。

7.测量圆度当工件正在进行测量孔径时（即测头塞入工件孔内），踩一下外接左踏板，转换为测量峰值（圆度）。

将工件旋转一周，系统自动记录检测到的最大值Max 和最小值Min ，并自动计算差值（即圆度）。

此时显示屏第一排显示的数据为峰值（圆度）。

8.关机①测量完毕，关闭量仪背面的电源开关，电源指示灯熄灭。

②向左拨动气源开关，关闭压缩空气进入空气净化器。

③清洁标准环规和测头，涂适量防锈油，将标准环规装入盒内并放置于远离腐蚀性物质及强磁场、电场及热源的地方。

6.测量孔径默认状态下，系统为测量孔径/外径尺寸。

若系统显示为测量峰值（圆度），踩一下外接右踏板即可转换为测量孔径/外径尺寸。

通过光柱显示器或显示屏测量绝对值右边的“OK ”或“NG ”显示，可以直观判定被测工件合格与否。

电子柱式气动量仪操作规程电子柱式气动量仪是一种用于测量气体流量的仪器，具有准确、可靠、稳定的特点。

下面是电子柱式气动量仪的操作规程。

一、安全操作1. 工作人员必须熟悉电子柱式气动量仪的工作原理和操作步骤，并且接受相关培训。

2. 在操作前，先检查仪器的状态，确保仪器无损坏或故障，并且电源接地良好。

3. 操作人员必须穿戴好相关的防护设备，如手套、护目镜等。

二、仪器准备1. 将电子柱式气动量仪放置在平稳的工作台上，并且确保仪器与周围无遮挡物，以免影响测量结果。

2. 连接输气管道，确保气体能够畅通地流入仪器。

3. 打开电源开关，待仪器启动成功后，进行仪器校准。

三、仪器校准1. 启动电子柱式气动量仪，等待仪器自检，并进入校准状态。

2. 使用标准流量计等校准设备，将其连接到仪器的流量输入端口。

3. 调整校准设备的流量，使其与电子柱式气动量仪显示的数值相符。

4. 在不同流量下进行多点校准，以提高测量的准确度。

5. 校准完成后，保存校准参数，并进行校验，确保校准的准确性。

四、测量操作1. 打开气源，确保气体流经仪器。

2. 选择所需的测量单位，并通过面板操作或者触摸屏设置。

3. 根据需要，选择不同的气体流量范围，并设置相关的参数。

4. 开始测量，并记录测量数据。

5. 测量结束后，关闭气源，保存测量数据。

五、日常维护1. 定期清洁电子柱式气动量仪的外壳和传感器，确保其表面无尘、无污染。

2. 保持仪器的通风良好，防止附着物进入仪器内部。

3. 定期校准仪器，确保测量的准确性。

4. 如果出现仪器故障，应及时联系厂家或维修人员进行维修，切勿私自拆卸或维修。

六、注意事项1. 严禁在仪器周围堆放杂物，以免影响仪器的正常工作。

2. 不得随意改变仪器的设置，以免影响测量结果或损坏仪器。

3. 在操作过程中，注意安全，避免对自己和他人造成伤害。

4. 在高温、潮湿、腐蚀性气体环境下，谨慎使用电子柱式气动量仪，并采取相应的防护措施。

以上是电子柱式气动量仪的操作规程，希望对您有所帮助。

《气动量仪使用作业指导书》气动量仪使用作业指导书一、引言气动量仪是一种常用的测量和监测气体流量和压力的仪器设备。

本文档旨在提供使用气动量仪的操作指导和注意事项，以确保正确、安全地操作该设备。

二、设备概述⒈气动量仪的结构和工作原理⑴结构组成气动量仪主要由流量传感器、压力传感器、控制电路、显示屏等组件组成。

⑵工作原理气动量仪通过流量传感器和压力传感器实时测量气体流量和压力变化，并通过控制电路处理和显示相关参数。

⒉设备技术规格⑴测量范围：[填写具体范围]⑵测量精度：[填写具体精度]⑶工作温度范围：[填写具体温度范围]⑷工作压力范围：[填写具体压力范围]⒊运输和存储要求⑴运输前的准备在运输气动量仪前，需进行以下准备工作：- 确保设备处于关闭状态，并断开电源和气源。

- 清洁仪器表面，保证无尘、无油污等物质。

⑵运输要求在运输过程中，需遵循以下要求：- 尽量避免震动和碰撞，以防止设备受损。

- 使用专用运输箱或包装材料，保护设备免受外界环境影响。

⑶存储要求存储气动量仪时，需注意以下事项：- 存放在干燥、通风良好的环境中，避免潮湿和高温。

- 长期不使用时，需定期进行设备检查和维护。

三、操作流程⒈准备工作⑴确保电源和气源连接正常，并开启相应开关。

⑵检查仪器仪表的操作面板，确保显示屏显示正常。

⒉测量方法⑴启动仪器按下电源开关，等待仪器启动。

启动过程中，仪器可能会进行自检和校准，需要耐心等待。

⑵设置参数通过仪器操作面板上的相关按键，设置测量范围、单位和其他参数。

⑶进行测量将待测气体连接到气动量仪的气源接口，确保连接牢固。

⑷读取测量结果仪器显示屏上将显示实时的气体流量和压力参数。

根据需要，可以记录或保存测量结果。

⒊关闭仪器在使用完毕后，按下电源开关，确保仪器彻底关闭。

四、安全注意事项为确保操作的安全性，使用气动量仪时需注意以下事项：⒈操作人员需具备相关知识和技能，且熟悉仪器的使用说明。

⒉在操作过程中，避免用力过大或不当使用工具，以防损坏设备。

中文菜单气电电子柱说明书型号：AEC-300成都艾立特精密机械工具有限公司目录一、概述-----------------------------------------------------1二、产品特点-----------------------------------------------1三、主要技术参数及使用条件--------------------------2四、产品各部分功能简介--------------------------------3五、功能操作说明-----------------------------------------4（一）、操作流程---------------------------------------------------------4 （二）、参数设置---------------------------------------------------------5 （三）、倍率调整--------------------------------------------------------７（四）、标准件校正----------------------------------------------------８（五）、测量---------------------------------------------------------------9 （六）、分组--------------------------------------------------------------９（七）、查询---------------------------------------------------------------9 六、常见故障及注意事项--------------------------------11一、概述AEC-500为中文菜单气电柱式测微仪（以下简称气电量仪），采用了嵌入式单片机技术而设计的数字模块化应用产品。

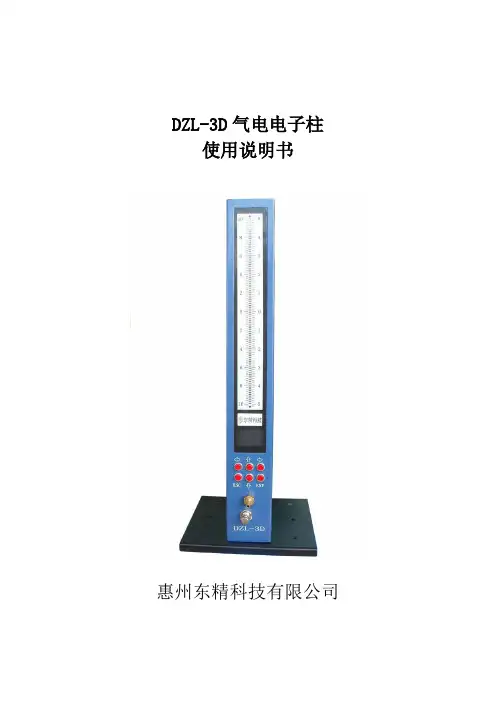

DZL-3D气电电子柱使用说明书惠州东精科技有限公司一、概述DZL-3D中文界面式气电电子柱测微仪（以下简称“电子柱”），是采用嵌入式单片机技术设计的数字化产品，具有以下特点：1、自动校正倍率，省去了人工反复繁琐的校正过程。

2、高亮液晶屏不限制显示视角，不限制使用场合光强度，适合各种生产环境。

3、中文菜单界面，直观、方便、快捷。

4、测量时，仪器根据预先设置参数以及测量结果，通过三色光柱的颜色变化（绿色、橙色、红色），直接指示出被测尺寸的“合格”、“报警”或“超差”状态，可以很方便地观察被测尺寸的偏差状态，判断被测工件是否合格。

5、在光柱指示的同时，液晶显示器直接显示被测尺寸的实际测量值，以及被测尺寸相对于公称尺寸的变化量（偏差），最高分辨率0.1µm。

6、适用于从Ф0.5至Ф2.0各种规格气测头，可替代各种倍率的浮标式气动量仪。

7、采用了多种抗干扰和稳定化技术，提高了测量稳定性和可靠性。

8、系统预留了十套程序空间，可预先设置十个被测尺寸的测量参数，包括：量程选择、公称尺寸及其上下限、报警界限、标准件尺寸值、内外尺寸选择等。

所有参数设置都具有掉电保存功能。

9、具有测量数据存储和查询功能。

10、“峰—峰值”测量功能：可结合测量装置,采用各种数学模型计算出同轴度、椭圆度、跳动、圆柱度、平面度、垂直度等形位误差。

11、下列功能可供用户另行选择定制。

输入输出信号功能：可以方便地组成控制系统。

数据通讯功能：多台量仪组成网络，通过专用软件形成SPC统计图表以实现在线质量管理。

数据打印输出功能（配置专用打印机及软件）。

还可以根据用户的特殊要求修改、补充产品功能。

12、当气测头磨损后，初始间隙变大，只要位置误差允许，再次调倍率和标准件校正后测量仍然正确，该特点延长了气测头的使用寿命。

二、主要技术参数及使用条件1、规格型号: DZL-3D2、主要基本参数3、主要基本性能注意：±25µm和±50µm两挡仅适用于Ф1.5mm及以上喷嘴体。

气动量仪的原理和操作方法气动量仪（Pitot Tube）是一种常用于测量流体速度的仪器。

它基于多达尔效应，并且通过测量流体静压和总压之间的差异来计算流体速度。

以下是气动量仪的原理和操作方法的详细介绍。

一、气动量仪的原理气动量仪由两个主要部分组成：静压孔和总压孔。

静压孔位于气动量仪的侧面，垂直于流体流动方向。

总压孔则位于气动量仪的正面，在流体流动方向上。

当流体经过总压孔时，会产生一个总压头（total pressure head），该压力头表示了流体的动能。

当流体穿过气动量仪时，由于速度的增加，静压孔的静压就会降低。

使用差压传感器测量静压和总压之间的差值，可以得到流体的速度。

根据连续性方程，流量可以通过流密度和速度的乘积得到。

因此，通过测量速度，可以计算流体的流量。

二、气动量仪的操作方法1.准备工作在操作气动量仪之前，需要对仪器进行准备工作。

首先，确保气动量仪的静压孔和总压孔没有任何堵塞物，因为这会影响测量的精确性。

其次，校准差压传感器，以确保测量结果的准确性。

2.安装气动量仪将气动量仪的总压孔对准流体流动方向，然后将其固定在流体管道或风道中。

确保气动量仪的静压孔与流体流动方向垂直。

安装好后，确保气动量仪的连接处完全密封，以避免漏气。

3.测量流体速度和流量通过差压传感器读取总压头和静压头的差异。

使用气动量仪的压力转换器将压力转换为对应的流体速度值。

根据测量结果，可以计算出流体的流量。

4.记录和分析结果将测量结果记录到数据表格中，包括流体速度和流量。

如果需要，还可以进行进一步的数据分析。

注意事项：1.在安装气动量仪时，确保仪器完全固定且连接处密封，以防止外部空气进入或内部空气泄漏。

2.定期检查气动量仪的静压孔和总压孔，清除任何堵塞物。

3.根据需要，定期校准差压传感器，以确保测量的准确性。

4.在操作气动量仪时，避免直接接触传感器，以防止损坏或误操作。

总结：气动量仪是一种测量流体速度和流量的常用仪器。

它基于伯努利定律和连续性方程的原理，通过测量静压和总压之间的差异来计算流体速度。

气动量仪的使用及操作规程气动量仪的使用气动量仪在使用过程中需要常常调整倍率和零位。

在使用一段时间后，就会产生各种各样的故障，这就需要进行故障排出，以恢复原有的机能和性能。

量仪的各项性能指标的调整大多在生产过程中进行，其前提是量仪各零件都未使用过、气源符合要求、检定工具是标准的。

1、示值误差的调整影响浮标式气动量仪示值误差的紧要因素是锥度玻璃管、工作压力、漏气和测头。

锥度玻璃管内腔形状是决议量仪示值误差大小的关键因素。

尤其是研磨工艺加工的锥度玻璃管，内腔形状误差一般比较大。

漏气检定气动量仪的示值误差时，是在上、下基准点之间调整量仪的基准倍率，而与两个基准点相对应的测量间隙值由微动台或不同的量块给出。

假如从锥度玻璃管上端开始至测头这一段的各个接头处、连接管处漏气的话，则实际上会加大测量间隙值，使量仪的示值误差发生变化。

所以应认真检查锥度玻璃管是否装斜，玻璃管压盖是否未压紧，接头的压合处是否有间隙以及调配室是否因组织疏松而漏气等。

标准轴向测头由于常常对零，端面会发生磨损，使得喷嘴圆角减小，造成量仪有效示值范围内中部误差偏正，此时应对其进行修正。

2、较高倍率的调整对于倍率阀，要注意调配室中倍率螺钉旋入螺钉孔中是否有切屑等脏物未洗净，螺孔是否未加工到深度，螺孔端面是否与螺孔轴线不垂直，或平面度不良以及倍率螺钉螺纹部过长等。

3、最大测量间隙的调整假如量仪较高倍率能达到要求，则影响量仪最大测量间隙的紧要因素是量仪内部和连接管及接头处漏气。

4、进气压力特性的调整影响量仪进气压力特性的紧要因素是稳压器的压力特性。

5、浮标稳定性的调整气动量仪的指示稳定性即浮标的稳定性。

影响浮标稳定性的因素紧要有浮标的形状，气路中存在的不规定漏气以及气路各节流阀处产生的涡流等。

浮标大外圆不圆、外圆表面有毛刺以及磕碰、外形和内腔不同轴等会造成浮标转动、摇摆和倾斜，此时应更换浮标。

6、多管示值变化的调整影响多管示值变化的因素有零位阀套的搭配过紧、零位弹簧的刚度过大。

电子式气动量仪安全操作及保养规程引言为了确保电子式气动量仪的正常运行，保障使用人员的人身财产安全，同时延长仪器的使用寿命，本文将详细介绍电子式气动量仪的安全操作和保养规程。

安全操作规程1. 使用前检查在使用电子式气动量仪前，必须进行一次设备检查。

具体操作如下：•检查仪器接地是否正常；•检查各连接处是否正常牢固；•检查仪器是否有损坏或磨损；•检查气源是否干燥、无水，压力是否稳定；•检查仪器的控制电路是否正常。

如果在使用前发现问题，必须及时排除，确保设备处于正常工作状态。

2. 操作规程•操作前，必须对仪器设定合理的参数；•在测量过程中，不得随意打开设备外部遮挡物；•具体操作时，需要按照仪器使用说明书操作；•在工作中，必须注意安全，防止意外发生；•在关机前，必须将设备停机，卸压并拔掉插头，确保设备安全。

3. 维护规程•定期检查气压表，确保压力准确；•定期检查内部元器件，及时更换或修复；•定期清洁仪器表面和内部；•定期校准，确保仪器准确性。

以上维护规程可以加强设备的稳定性和可靠性。

保养规程1.仪器存放电子式气动量仪使用完毕后，必须妥善存放。

具体操作如下：•将仪器放置在干燥、通风的室内；•避免阳光直射和潮湿环境；•避免与腐蚀性气体接触。

2.带压存储如果需要长时间不使用仪器，可以考虑带压存储，具体操作如下：•确保仪器表面干燥、清洁；•通过控制系统将仪器加压到规定值；•安全释放压力，拆卸气源管道和电源；•包好，存放在干燥、通风的地方。

总结电子式气动量仪是一种精密的仪器设备，它重要的作用是检测气体压力。

因此必须在日常使用中特别小心，确保操作安全、规范。

同时，定期维护和保养，更是保障仪器长期稳定性和可靠性的必要手段。

希望以上的规程能够帮助使用者学习到如何更好地使用和保养电子式气动量仪。

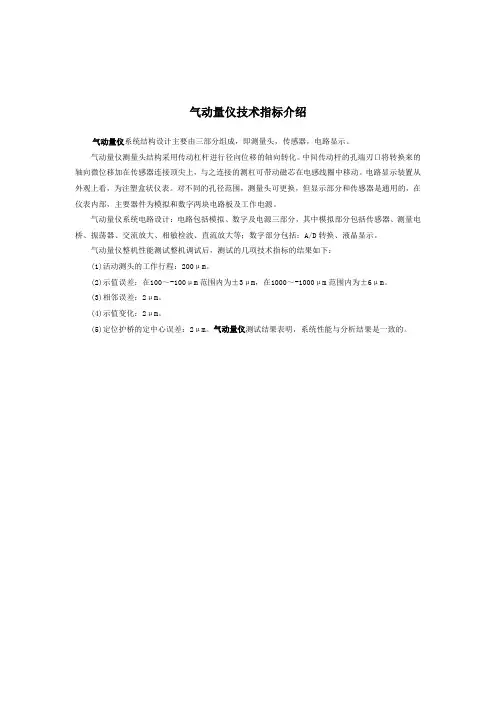

气动量仪技术指标介绍
气动量仪系统结构设计主要由三部分组成，即测量头，传感器，电路显示。

气动量仪测量头结构采用传动杠杆进行径向位移的轴向转化。

中间传动杆的孔端刃口将转换来的轴向微位移加在传感器连接顶尖上，与之连接的测杠可带动磁芯在电感线圈中移动。

电路显示装置从外观上看，为注塑盒状仪表。

对不同的孔径范围，测量头可更换，但显示部分和传感器是通用的，在仪表内部，主要器件为模拟和数字两块电路板及工作电源。

气动量仪系统电路设计：电路包括模拟、数字及电源三部分，其中模拟部分包括传感器、测量电桥、振荡器、交流放大、相敏检波、直流放大等；数字部分包括：A/D转换、液晶显示。

气动量仪整机性能测试整机调试后，测试的几项技术指标的结果如下：
(1)活动测头的工作行程：200μm。

(2)示值误差：在100～-100μm范围内为±3μm，在1000～-1000μm范围内为±6μm。

(3)相邻误差：2μm。

(4)示值变化：2μm。

(5)定位护桥的定中心误差：2μm。

气动量仪测试结果表明，系统性能与分析结果是一致的。

《气动量仪使用作业指导书》气动量仪使用作业指导书
目录
第一章概述
1.1气动量仪简介
1.2气动量仪的结构
1.3气动量仪技术参数
第二章使用前准备
2.1使用前的安全检查
2.2清洁气动量仪
2.3电源接线检查
第三章安装气动量仪
3.1准备安装所需工具
3.2安装位置及要求
3.3安装步骤及方法
第四章气动量仪使用
4.1加电操作
4.2参数设置
4.3调试及调校
第五章维护与检修
5.1日常维护
5.2保养规范
5.3拆卸与清洁
第一章概述
1.1气动量仪简介
气动量仪是检测物体的质量、体积、热量、压力、流量等其中一种物
理量的装置，因其可以使用气体作为工作介质，故称为气动量仪。

它的特
点是调节快，保持精度高，满足质量准确控制的要求。

1.2气动量仪的结构
气动量仪主要由气动驱动系统、量仪安装结构体、电气系统组成。

气
动驱动系统是气动量仪的核心，根据控制指令，自动完成特定的控制功能；量仪安装结构体具有一定的负荷传感、反馈回路；电气系统是量仪总体系
统的重要一环，可以完成控制系统的控制和监控工作。

随着机械行业的迅猛发展，越来越多的现代化设备被运用到生产中。

为了更好地提高活塞的测量精度，并极大地延长校对规（配套装置）的使用寿命，我公司引进了电子式气动量仪，并得以广泛推广。

1工作原理压力Ps为0.4~0.8M Pa的压缩空气进入过滤器除去油液、水分、杂质等，通过气源开关进入气动量仪组件室。

在恒定的工作压力0.2M Pa条件下（气电转换器中的恒压是通过喷嘴及节流阀之间的比例关系来确定的），空气到达气动组件喷口d1和dn。

气流进入反压气室，通过可调式节流阀排到大气中。

一部分空气通过喷嘴入口d1进入测量气室，并通过测头d2端面与被检测零件表面之间的间隙S排放到大气当中。

检测范围L的变动会引起测量间隙S的变化，间隙的变化引起测量室内空气压力的改变，气电转换器将压力改变转换成相关的电信号至数据处理元件。

利用单片计算机技术对数据进行处理，直接在数字显示屏和彩色光柱上指示出被测尺寸相对于标准尺寸的变化量。

根据预先设定的工件尺寸界限，指示出被测工件合格与否。

2电子式气动量仪与浮标式气动量仪的优缺点比对电子式气动量仪是在多年浮标式气动量仪生产的经验基础上，采用微电子计算机技术而专门设计的浮标式气动量仪的更新换代产品。

它与传统的浮标式气动量仪相比除具有共同的优点之外，还具有显著的特点和优越性。

（1）测量范围大。

以5000倍量仪为例，电子式气动量仪的最大测量量程为0.05mm，而浮标式气动量仪的最大测量量程为0.025mm，因为同样精度下的测量量程扩大了一倍，故同一套校对规可以测量的活塞品种显著增加，大大减少了校对规的购进数量，为公司节约了生产成本。

（2）读数直观方便。

电子式气动量仪的数字指示器可直接显示测量的尺寸值，直观准确。

而浮标式气动量仪必须直视目测估读测量数据，且存在一定的示值误差。

（3）校准方便、省时。

电子式气动量仪在使用标准件校准时，两次按下同一按键，即完成放大倍数和零位的校准工作。

而浮标式气动量仪必须用调零旋纽和倍率旋纽反复交替调整来校对倍率，费时、费力且难学、难用。

气动量仪作业指导书第一部分：简介1.1 本指导书的目的本指导书旨在为用户提供关于气动量仪的操作指导，包括仪器的使用方法、注意事项、维护保养等内容，帮助用户快速掌握气动量仪的使用技巧。

1.2 气动量仪的定义和用途气动量仪是一种测量气体流量和压力的仪器，广泛应用于工业领域的流体控制和监测中。

其主要用途包括流量监测、压力监测、质量控制等。

1.3 适用范围本指导书适用于所有使用气动量仪进行流量和压力测量的操作人员，包括仪器的日常使用、维护保养以及故障处理。

第二部分：使用方法2.1 气动量仪的准备工作2.1.1 仪器检查在使用气动量仪之前，务必进行仪器检查，确保仪器没有损坏或故障。

2.1.2 仪器校准校准是确保气动量仪测量结果准确可靠的关键步骤。

在首次使用之前，需要对气动量仪进行校准，同时定期进行校准以确保准确度。

2.2 测量流程2.2.1 连接气源将气动量仪与气源连接，确保连接紧固，无泄漏。

2.2.2 设置参数根据实际需求，设置气动量仪的测量参数，如流量范围、压力单位等。

2.2.3 开始测量按下“开始测量”按钮，气动量仪开始工作。

在测量过程中，应关注仪器显示的数据，并及时记录。

第三部分：注意事项3.1 安全操作3.1.1 遵守使用规程在操作气动量仪之前，必须了解并遵守相关操作规程，确保安全操作。

3.1.2 防止触电在操作过程中，避免触摸带电部分，以防触电事故发生。

如有任何异常情况，应立即停止使用并与维修部门联系。

3.2 仪器保养3.2.1 定期清洁保持气动量仪的清洁，定期清除尘垢，防止影响测量准确度。

3.2.2 防止冲击和震动避免气动量仪受到冲击和震动，以免损坏仪器或降低测量的准确度。

3.3 注意事项3.3.1 避免过量压力在使用气动量仪进行压力测量时，避免超过仪器规定的最大压力范围，以免造成仪器损坏。

3.3.2 温度影响气动量仪的测量结果可能受到温度的影响。

在进行精确测量时，需考虑并校正温度变化对测量结果的影响。

气动量仪使用操作指导书
1.0 目的:
规范GCTS内部使用气动量仪对滚刀内孔的检验方法，有效地控制测量所产生的误差。

2.0范围:
该指导说明书仅适用于所有使用滚刀成品工段的气动量仪进行的内孔测量。

3.0步骤:
3.1 气动量仪的外观及各部名称。

内孔环规的规格：
3.2
3.2.1使用气动量仪测量内孔直径，首先将测量棒插入对应直径的标准环规中，然后调节旋钮,将指针调节在零线上。

3.2.2 将测量棒插入待测滚刀的内孔中,使刻度盘上的数字显现出来,如果刻度盘显示的数值在5um以内,则说明内孔内径合格。

3.2.3 将测量棒缓缓向里推去,如果刻度盘数值变化不超过5um,则说明内孔锥度合格。

3.2.4 转动测量棒，如果刻度盘数值变化不超过5um，则说明内孔圆度合格。

4.0 参考:
5.0 拷贝:
授权电子版拷贝
7.0 存放位置:
7.1文档存放于下面的位置Z:\QIS\QC\ISO 9001\WI\PQC。

气动量仪使用作业指导书一、简介气动量仪，又称为空气质量检测仪，是一种用于测量空气中的气体浓度和压力的设备。

它主要通过气体传感器感知并记录可燃气体、有毒气体和氧气等重要参数，以保证工作环境的安全性。

本作业指导书旨在介绍气动量仪的基本使用方法和注意事项，以帮助用户正确操作和维护设备，确保测试结果的准确性。

二、设备介绍气动量仪由检测主机和相关附件组成。

检测主机包括显示屏、控制按钮、气体传感器和数据存储器等部件。

附件通常包括充电器、传感器探头、标定气体和使用说明书等。

三、使用方法1. 准备工作a. 仔细阅读使用说明书，了解设备的基本原理和使用方法。

b. 检查设备是否完好无损，并确保充电电量充足。

c. 根据实际需要选择正确的传感器探头。

2. 开机操作a. 按下电源开关，确认设备已成功开机。

b. 检查设备显示屏上的电池电量和传感器状态等信息，确保设备运行正常。

3. 测量操作a. 携带设备进入待测试的气体环境。

b. 保持检测主机与传感器探头之间的连接良好，确保数据传输准确。

c. 按下测量按钮，设备将开始测量并实时显示测量结果。

4. 数据保存a. 测量结束后，按下暂停按钮停止测量。

b. 根据需要选择合适的数据存储方式，如内部存储器、SD 卡或电脑传输。

c. 在存储数据之前，可以对数据进行删除、编辑或标记等操作，以备后续分析使用。

5. 关机操作a. 测量结束后，按下电源开关将设备关闭。

b. 及时清理和保管设备及相关附件，确保设备的完好性。

四、注意事项1. 使用前请确保设备已经进行过校准和标定，以保证测量结果的准确性。

2. 在使用过程中，应注意设备和附件的防水防尘等级，以免损坏设备。

3. 在测量高浓度气体时，应戴上适当的防护面具并选择合适的传感器探头。

4. 长时间不使用设备时，请将设备存放在干燥通风的地方。

5. 请勿私自拆卸或修理设备，如需维修，请联系专业技术人员。

6. 定期清洁设备，保持传感器探头的敏感度和准确性。

CAG 2000电子气动量仪操作说明一、操作前准备连接电源、气源和测头，准备好校对规（柱）二、操作过程1.打开电源、接通气源，电子屏幕有显示2.长按“▽”键2秒，出现“PROG”；3.按“ENT”键，用“▽”“△”键选择程序（“PROGRAM0～9”项），按“ENT”键确认；4.长按“SET”键2秒，出现“RANGE”(量程)，按“ENT”键确认；5.用“▽”“△”键选择量程（20、50、100、200），按“ENT”键确认；6.显示“SHIFT”（单位），按“ENT”键并用“▽”“△”选择“MICRO”（微米）或“MM”（毫米）后，按“ENT”键确认；7.用“▽”“△”键输入被测零件的上下限公差的中间（心）值；8.按“ENT”键确认，显示“MAS.SET”（测量保证系统设置），再按“ENT”键，显示“MAS ALL”（全部系统）；9.按“ENT”显示“ITEM”（通道），再按“ENT”，显示“ITEM 1”,按“ENT”显示“[A] POL”,按“ENT”确认；10.选择“[A] +”（内径测量）或“[A] –”（外径测量），按“ENT”确认；11.显示“MAX”，按“ENT”确认，并用“▽”“△”键输入测量公差的上限值（内径测量）或下限值（外径测量），按“ENT”键确认；12.显示“MIN”，按“ENT”确认，并用“▽”“△”键输入测量公差的下限值（内径测量）或上限值（外径测量），按“ENT”键确认；13.显示“MAX M.”，按“ENT”确认，并用“▽”“△”键输入校对规（柱）的上限值（内径测量）或下限值（外径测量），按“ENT ”键确认；14. 显示“MIN M.”， 按“ENT ”确认,并用“▽”“△”键输入校对规的下限值（内径测量）或上限值（外径测量），按“ENT ”键确认；15. 显示“ITEM 2”, 按“ENT ”键确认，显示“[B] POL ”, 按“ENT ”键确认；16. 重复步骤10～14；17. 至显示“ITEM 3”, 按“ENT ”键确认；显示“CALC ”，按“ENT ”键确认；18. 用“▽”“△”键选择计算方法（“AVE 2-1”、“AVE 1-2”等），按“ENT ”确认；19. 显示“MAX ”，按“ENT ”键，并输入锥度数值，按“ENT ”确认；20. 显示“MIN ”，按“ENT ”键，并输入锥度数值，按“ENT ”确认；21. 显示“FINISH ”（完成），按“ENT ”键确认；22. 显示“END ”（结束）,按“ENT ”键确认；23. 显示“WRITE ”(保存),按“ENT ”键保存设置（可多按几下“ENT ”，确保存入）；24. 长按“MAS ◣”键2秒，进行校对；25. 显示“MIN.M ”,放入校对规（内径测量为“小校对规”、外径测量为“大校对柱”）校对，并调节“MAG ”（倍率）和“ZERO ”（零位）螺钉，直至标尺接近上限位置（显示绿色），按“ENT ”键确认；26. 显示“MAX.M ”,放入校对规（内径测量为“大校对规”、外径测量为“小校对柱”）校对，并调节“MAG ”（倍率）和“ZERO ”（零位）螺钉，直至标尺接近下限位置（显示绿色），按“ENT ”键确认；27. 显示“MAS OK ”(指示灯：按“ENT ”键确认，校对完成。

气动量仪气动测量仪 MQL电子式气动量仪汽动量仪气动检测
产品名称：MQL电子式气动量仪
产品简介：
高精度、宽范围：独特的设计加大了气动测量的线性范围，从而使测量的精度得以提高，并且使普通气测头的寿命延长了50%；
使用3色发光柱指示测量结果：绿色表示合格，橙色表示警告，红色表示超差；
具有数字显示窗口：读数准确，减少人为误差；
调整方便：一键式设定，设置“零位”、“放大倍数”非常方便；
对于多参数测量，多台拼合时可相互进行运算，直接指示测量结果；
信号输出：可选择多种信号输出方式；
具有通讯接口，可与微机进行通讯，便于数据统计及质量管理；
良好的兼容性：可与国外各式气动测量头配套使用。

是指针式、浮标式气动量仪的更新换代产品。

详细参数：。
