PCI概述
路面破损类型
严选内容
路面裂缝检测方法
2
Report range
路面裂缝检测系统
路面裂缝检测过程
严选内容
PCI预测模型
3
块裂
龟裂
国内外
定义（中）
轮辙
沉陷
扣分表
坑槽
背景
标准
定义（外） 计算
严选内容
4
背景
国外 为了评价路面的耐用性能和使用品质，美国AASHO提出了 耐用性指数的概念。
优
评级
路面状况 100～91 90—8l 指数PCI
维护对策 不需
日常 维护
良
中
差
很差
80～71 70—51 50—31 ≤30
小修
小修 中修
中修 大修
大修 重修
严选内容
9
沥青道面损坏单项扣分表
类型
严重程度
0.1
1
龟裂
轻
8
12
中
10
14
重
块裂
轻
12
17
5
8
重
8
12
轮辙
轻
1
5
重
3
10
沉陷
轻
2
10
重
4
---From Wikipedia Bumps and sags（凸起和凹陷）
Corrugations（车辙，沟）
严选内容
12
Pavement distress types for asphalt（沥青） pavements include:
---From Wikipedia Weatnering and raveling(风化松散）

1000m2
每层三 点
3 （cm）
>150
次干路
90
支路及其他小路 90
快速路和主干道 95
4
挖方 0—30
次干路
93
支路及其他小路 90
基层主控项目
一、石灰稳定土，石灰、粉煤灰稳定砂砾（ 碎石），石灰、粉煤灰稳定钢渣基层、底 基层的压实度应符合下列要求：
1）城市快速路、主干路基层大于或等于97% 底基层大于或等于95%。 2）其他等级道路基层大于或等于95%，底基
本条件，实际施工检测时，路面结构的厚 度是一项十分重要的指标，必须满足设计 要求。
• 一般厚度与压实度同时进行
二、检测方法
• 挖坑法——测定基层或砂石路面的厚度
• 钻孔取样法——测定沥青面层及水泥混凝土
路面的厚度
三、仪器设备
• 挖坑用镐、铲、凿子、小铲、毛刷。 • 取样用路面取芯钻机及钻头、冷水。 • 量尺：钢板尺、钢卷尺和卡尺。 • 补坑材料：与检查层次的材料相同。 • 补坑用具：夯、热夯、水等。 • 其他：搪瓷盘、棉纱等。
水泥混凝土面层

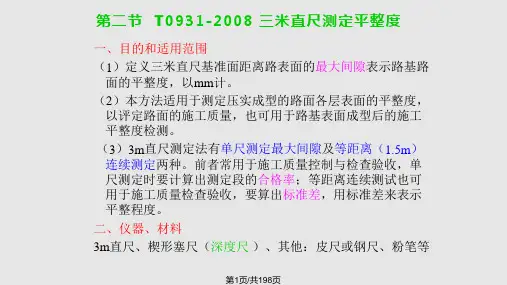

水泥混凝土面层厚度检测、平整度检测、抗 滑构造深度检测等
• 给水排水管道工程常规现场检测
沟槽开挖后基底承载力检测（轻型触探试验 ）、管沟回填压实度检测（灌砂法、环刀 法），给水排水管道功能性试验（压力管 道的水压试验、无压管道的严密性试验）
• 桥涵工程常规现场检测
引路路基压实度检测、弯沉检测、台背回填 压实度检测。
2）其他等级道路基层大于等于95%；底基层 大于等于93%。
检查数量：每1000m2，每压实层抽1点。 检验方法:灌砂法或灌水法 3）基层、底基层试件作7天无侧限抗压强度

道路工程基本知识
• 沥青混合料 • 沥青混合料的矿料级配应符合工程设计规定的级配范围。采用马歇
尔试验配合比设计方法，沥青混合料技术要求应符合击实次数(双 面)、试件尺寸、空隙率(VV)、稳定度(MS)、流值(FL)、矿料间隙 率(VMA)、沥青饱和度(VFA)、析漏损失、肯特堡飞散损失等技术 指标规定。 • 沥青混合料的性能检验与验证 • 高温稳定性：车辙试验、动稳定度； • 水稳定性：浸水马歇尔试验和冻融劈裂试验、残留稳定度和冻融劈 裂强度比。 • 低温抗裂性能：低温弯曲试验，测定破坏强度、破坏应变、破坏劲 度模量； • 透水性：轮碾机成型的车辙第1试3页验/共试24件9页做渗水试验，渗水系数。
验、CBR试验等，必要时应做颗粒分析、比重、有机质含 量、易溶盐含量、冻胀和膨胀量等试验。 • 路堤填料必须满足承载比 (CBR值)和粒径要求； • 路堤通常是分层铺筑，分层压实。每层压实厚度一般不超 过0.30m，应在最佳含水率下压实，碾压质量应符合压实 度要求。公路等级越高，路基层位(路床、上路堤和下路堤) 越高，对压实度的要求越高。 • 路基完工后，应采用贝克曼梁弯沉仪测定路床顶面的弯沉
沥青层厚度 =16-20cm
面层 稳定基层
稳定底基层
路基
Structure Ⅰ
沥青路面结构
沥青层厚度 =20-22cm
沥青层厚度 =28-30cm
面层 沥青稳定基层
面层
沥青稳定基层
级配碎石
稳定底基层
稳定类底基层
路基
路基
Structure Ⅱ
Structure Ⅲ
我国路面结构组合类型
第10页/共249页
第8页/共249页
道路工程基本知识
• 路面结构 • 路面结构通常是分层铺筑的，按照层位功能的不同，自

Corrugations（车辙，沟）
12
二.路面破损种类
Pavement distress types for asphalt（沥青） pavements include:
---From Wikipedia Weatnering and raveling(风化松散）
Swelling（膨胀）
13
二.路面破损种类

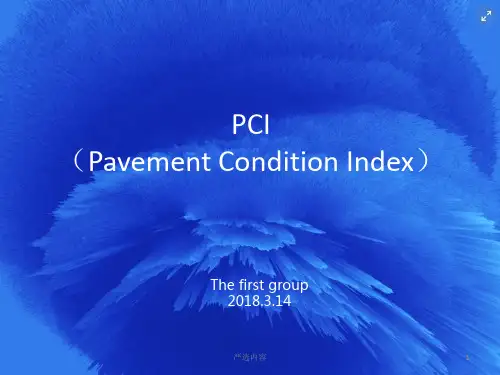

PCI
Uptonow,16storieshavebeenpublishedonk eyTV,radio,printandonlinemedia
whicheffectivelystories
（PavementTCheofirnstgdroiutpionIndex）
Future
Future
Future
Future
Shoving（拥包）
16
二.路面破损种类
按裂缝形状
纵向裂缝 横向裂缝
网状裂缝（龟裂） 不规则裂缝
按产生原因分类
荷载型裂缝 温度裂缝 反射裂缝 沉降裂缝 其他裂缝
17
二.路面破损种类
1、荷载型裂缝 在行车荷载作用下。基层的底部产生拉应力，当拉应力大于基层材料的抗拉强度时.基层的底部就会开裂。在行车荷 载的反复作用下，基层底部的裂缝会逐渐扩展到沥青面层，使沥青面层开裂。荷载裂缝在形式上主要表现为沿轮迹 方向的纵向裂缝和龟裂。
---From Wikipedia Alligator cracking（龟裂）
Block cracking（块裂）
11
二.路面破损种类
Pavement distress types for asphalt（沥青） pavements include:
---From Wikipedia Bumps and sags（凸起和凹陷）

；....
15
拱起：由于树根的生长造成的花岗岩拱起。多块板相对周围板向上突起，最大突 起量在30mm以上。
；....
16
由于车辆的碾压或工程质量引起的碎裂
；....
17
道面铺装的预制块或其他板材缺损
；....
18
路牙、沿、树控的断裂
；....
19
路牙、沿、树控缺失
；....
20
路牙、沿、树控的松动
混凝土路面常见病害
；....
9
砼板角断裂：裂缝与纵横缝相交将板角切断，当其二个焦点距角隅均大于 150mm，而边长一半并伴有沉陷或碎裂时，按板角断裂部分计算面积。
；....
10
严重破碎板：裂缝将整块面板分割开，并有严重剥落或沉陷。碎裂面积小于 半块按半块计面积，大于半块按一块计面积。
；....
11

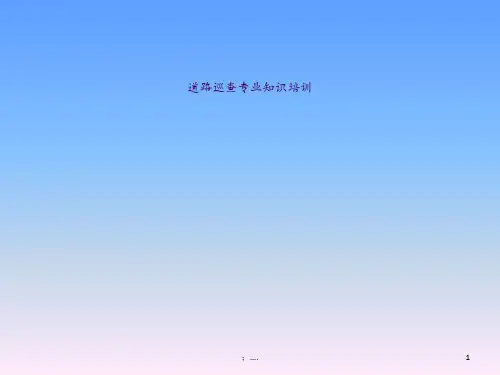

道路巡查专业知识培训
；....
1
沥青道路常见病害
• 坑塘 • 啃边 • 沉陷 • 横向裂缝 • 车辙 • 网裂 • 其他还有泛油、松散、波浪、拥包、脱皮等病害
；....
2
坑塘：路面表层局部松散,形成凹槽,在水浸和车辆作用下进一步扩大发发展为坑槽， 严重影响着行车的安全性和舒适性。 面积破坏呈坑洼深度大于20mm，面积在0.04㎡ 以上。如小面积坑槽较多又相距0.2m以内，应合在一起丈量。
；....
6
车辙是在行车荷载重复作用下，路面产生累计永久性的带状凹槽。
；....
7
网裂：由一系列多边形小块组成网状开裂,裂缝纵横交错,它的初始形态一般 是单条或多条平行的纵缝,而后在纵缝间出现横向和斜向连接缝,形成缝网。缝宽 1mm以上或缝距0.4m以下，面积在1㎡以上的网状裂缝。

产生积水。
车辙 破坏
车辙是在沥青路面表面形成的沿轮迹方向大于 10mm 的纵向凹陷。按车 辙深度的不同分为轻、重两个等级，损坏的计量按长度计算，并按 0.4m 的影响宽度换算为损坏面积。
轻度车辙：辙槽浅，深度在10～15mm之间。 重度车辙：辙槽深，深度15mm以上。 车辙长度可实地丈量或目测估计，车辙深度可按用直尺架在车道上测定
公路损坏形态特征及原因
车荷载因素 环境因素 施工和材料因素
公路损坏的调查方法
人工目测或手工丈量
公路损坏原因复杂、形式多样，不同的调查者可能对同一处 损坏有不同的判别结果，为了使调查结果有一致含义及可比 性，需要根据损坏的形态特征、严重程度和损坏原因，对公 路损坏进行分类。
公路损坏分类遵循原则
wPCI PCI 在POI计算中的权值
wRQI RQI 在POI计算中的权值POI计算中的权值
PQI分项指标权重
公路损坏分类与识别
公路使用性能的衰变一般会通过可见的、不 同形式的损坏表现出来，反过来不同形式的 损坏对公路使用性能也有不同程度的影响。 因此，公路损坏的调查是公路技术状况评定 的重要内容和养护对策的重要依据。
轻度坑槽：坑浅，有效坑槽面积在0.1m2以内（约0.3m×0.3m）。 重度坑槽：坑深，有效坑槽面积大于0.1m2（约0.3m×0.3m）。 坑槽面积的有效面积按坑槽外接矩形面积计量。
松散 破坏
松散是一种从路面表面向下不断发展的集料颗粒流失和沥青结合料流失 而造成的路面损坏松散按损坏严重程度的不同分为轻、重两种等级，损 坏的计量按面积计算。
重度横裂：缝宽、裂缝贯通整个路面、裂缝壁有散落并伴有少量支缝， 主要缝宽大于3mm。
横裂长度按裂缝在垂直于行车方向的投影长度实地丈量或目测估计，如 同一条裂缝的不同部分损坏程度不同，应根据不同的损坏程度分段测量 和统计。

– 评价模型（指标体系）能准确反映设施状态； – 数据采集具有可操作性。
15.04.2021
精选PPT课件
3
公路技术状况评价概述
在《公路技术状况评定标准》（JTG H202007）中，公路技术状况评价包括对路面、 路基、桥隧构造物和沿线设施的技术状况 进行评价。 路面和桥隧构造物是重点，路基和沿线设 施次之。 路面是重中之重。
15.04.2021
精选PPT课件
8
国外的评价指标

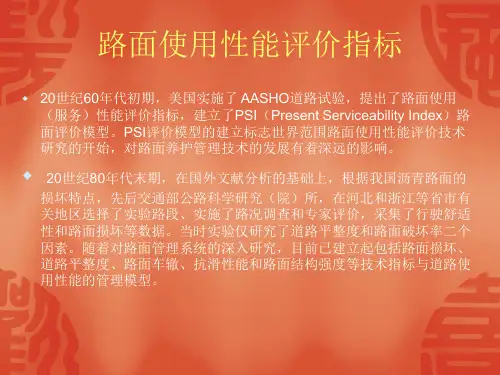

20世纪60年代初期，美国实施了 AASHO道路试验，提出了路面使用（服务） 性能评价指标，建立了现时服务能力指数 PSI（Present Serviceability Index）路面评 价模型。PSI评价模型的建立标志着世界范 围路面使用性能评价技术研究的开始，对 路面养护管理技术的发展有着深远的影响。
SV— 轮迹处平整度离散度； C— 裂缝度，m2 /1000m2； P— 修补度（Patching），m2 /1000m2 ； RD— 车辙深度，cm 。
15.04.2021
精选PPT课件
14
现时服务能力指数（PSI）
模型包含了4个可变参数，即平整度、表面裂缝、路面修 补度和车辙。在四个路面评价影响因素中，路面裂缝与车 辙占很小的比重，这二种因素的变化对PSI产生微小影响； 相反，平整度（SV）对PSI，尤其是当SV在10以下时影 响显著。从模型参数（权重）看，PSI模型实际上是与平 整度主相关的行驶舒服性模型。
15.04.2021
精选PPT课件
9
国外的评价指标
在随后的20多年里，随着检测技术的进步、 装备水平的提高和路面管理系统（PMS）的深入 研究及广泛应用，许多国家（包括加拿大、英国、 芬兰、法国、日本）和国际机构（世界银行）先 后提出了不同的路面评价指标，建立了不同类型 的路面评价模型。

D
路面破损修复的质量控制
材料质量控制
对进场的修复材料进行质量检查，确 保材料质量符合要求。
施工过程控制
修复后质量检测
修复完成后，对修复后的路面进行质 量检测，如压实度、平整度、抗滑性 能等指标的检测，确保修复质量达到 预期效果。
在施工过程中，对各道工序进行质量 检查和控制，确保每道工序的质量符 合要求。
02
03
破损程度
根据路面破损的面积、深 度、长度等指标，评估破 损的严重程度。
对行车安全的影响
评估破损对行车安全的影 响，如是否影响车辆行驶 稳定性、是否容易引发交 通事故等。
对环境的影响
评估破损对环境的影响， 如是否容易引发噪音、尘 土等问题。
路面破损的评估流程
初步观察
通过肉眼观察路面，发 现明显的破损现象。
总结词
路面破损对交通安全的影响主要包括增 加交通事故的风险、降低道路通行效率 、增加车辆维修成本等。因此，及时修 复路面破损对于保障交通安全具有重要 意义。
VS
详细描述
路面破损可能导致车辆行驶不稳定，增加 交通事故的风险。同时，坑槽和裂缝等破 损现象也可能导致车辆漏油、损坏等意外 情况，增加车辆维修成本。此外，路面破 损还可能影响道路通行效率，降低道路的 使用寿命。因此，及时修复路面破损对于 保障交通安全和降低交通成本具有重要意 义。
预防措施。
预防措施
加强路面材料质量控制，定期对路 面进行检查和维护，及时处理小破 损，加强交通管理，控制超载车辆 通行等。
效果评估
经过预防措施的实施，路面破损率 明显降低，有效延长了高速公路的 使用寿命，减少了维修成本。
某山区公路路面破损处理案例
案例概述
某山区公路因地形复杂 、气候多变，路面容易 出现破损。

26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者ห้องสมุดไป่ตู้如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华

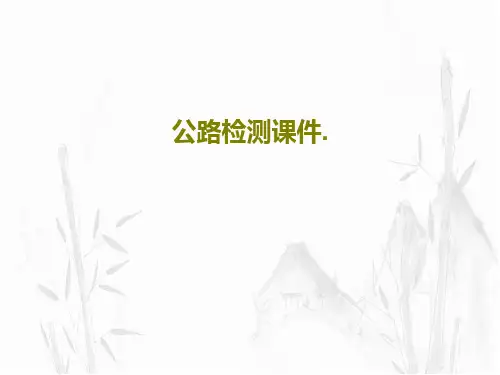

公路检测课件.
