简单介绍小型冲床的主要组成部件

冲床的工作原理冲床是一种用来对金属材料进行成型加工的机械设备，它通过冲压的方式将金属材料加工成所需的形状和尺寸。

冲床是一种高效、精度高的加工设备，被广泛应用于汽车制造、电子设备、家电等行业。

那么，冲床是如何工作的呢？接下来，我们将详细介绍冲床的工作原理。

首先，冲床的工作原理可以简单概括为，通过冲头对金属材料进行冲击，使其产生塑性变形，从而实现成型加工的目的。

具体来说，冲床主要由机架、滑块、工作台、冲头、模具等部件组成。

当冲床开始工作时，电动机驱动皮带轮带动曲柄轴旋转，曲柄轴的旋转运动通过连杆传递给滑块，使滑块上下运动。

工件被固定在工作台上，当滑块下压时，冲头与模具对工件进行冲击，从而实现成型加工。

其次，冲床的工作过程可以分为四个阶段，进料、冲击、退料和复位。

在进料阶段，工件被放置在工作台上，随着滑块的下压，工件被送入模具中。

在冲击阶段，冲头对工件进行冲击，使其产生塑性变形，成型加工完成。

在退料阶段，滑块上升，将成型后的工件从模具中取出。

最后，在复位阶段，滑块回到初始位置，为下一次加工做准备。

此外，冲床的工作原理还涉及到冲头的设计和选择。

冲头是冲床上用来对工件进行冲击的部件，其设计和选择直接影响着成型加工的质量和效率。

冲头的设计需要考虑到冲击力的大小、冲击角度、冲头材料等因素，以确保能够对工件进行有效的冲击，实现成型加工的要求。

总的来说，冲床的工作原理是通过冲头对金属材料进行冲击，使其产生塑性变形，从而实现成型加工的目的。

冲床的工作过程包括进料、冲击、退料和复位四个阶段，而冲头的设计和选择也是影响成型加工质量和效率的重要因素。

通过深入了解冲床的工作原理，可以更好地应用和维护冲床设备，提高生产效率，保证产品质量。

希望通过本文的介绍，能够帮助大家更加深入地了解冲床的工作原理，为相关行业的生产加工提供一定的参考和帮助。

冲床作为一种重要的加工设备，在工业生产中起着至关重要的作用，希望大家能够善加利用，发挥其最大的作用。

气动冲床原理气动冲床是一种利用气动装置驱动冲头做上下往复直线运动进行冲压加工的机床。

它是通过压缩空气驱动气缸，带动连杆机构使冲头做上下往复直线运动，从而对工件进行冲压加工。

气动冲床主要由机架、滑块、冲头、气缸、连杆机构、进料装置、模具等部分组成。

下面将详细介绍气动冲床的工作原理。

首先，气动冲床的工作原理是利用气缸产生的压缩空气来驱动冲头做上下往复直线运动。

当气缸接通压缩空气后，气缸内部的活塞会受到气压的作用而向下运动，带动连杆机构使冲头向下运动，对工件进行冲压加工。

而当气缸排气时，气缸内部的活塞会受到外部弹簧的作用而向上运动，带动连杆机构使冲头向上运动，完成一个冲压加工的循环。

其次，气动冲床的连杆机构是实现冲头上下往复直线运动的关键部件。

连杆机构由连杆、销轴和轴承等部件组成，通过气缸带动连杆做上下运动，从而带动冲头进行冲压加工。

连杆机构的设计要求具有较高的刚度和强度，以确保冲头的运动稳定性和加工精度。

另外，气动冲床的冲头是直接与工件接触并进行冲压加工的部件。

冲头通常由上模和下模组成，上模固定在滑块上，下模固定在机床工作台上。

当气缸带动冲头向下运动时，上模和下模之间的工件就会受到冲压加工。

冲头的设计和制造要求具有较高的硬度和耐磨性，以确保长时间稳定地进行冲压加工。

最后，气动冲床的工作过程是由控制系统控制和调节的。

控制系统通过控制气缸的通断气和气压大小来实现冲头的上下往复直线运动。

控制系统还可以通过调节气缸的行程和速度来实现对冲压加工过程的精确控制。

同时，控制系统还可以根据加工工件的要求来实现多道工艺的自动化加工。

总之，气动冲床是一种利用气动装置驱动冲头进行冲压加工的机床，其工作原理是通过气缸产生的压缩空气来驱动冲头做上下往复直线运动。

气动冲床具有结构简单、成本低、加工效率高等优点，在金属冲压加工领域有着广泛的应用。

希望本文的介绍能够帮助大家更加深入地了解气动冲床的工作原理。

冲床设备研究报告随着制造业的不断发展和技术的不断提升，冲压加工已逐渐成为现代制造业中的核心技术之一。

作为冲压加工的重要设备之一，冲床在加工效率、质量和精度方面都发挥着关键作用。

本研究报告将介绍冲床设备的结构、工作原理、性能特点和发展趋势，以期为制造业广大从业者提供参考与借鉴。

一、冲床设备的结构冲床主要由机架、曲柄机构、摆臂机构、滑块、模具座等组成。

其中，曲柄机构是冲床的核心部件，它通过叉杆和滑块将传动力量传递给模具，实现金属板材的冲压加工。

二、冲床设备的工作原理冲床设备的工作原理可分为四个步骤：下冲、保压、退程、上冲。

（1）下冲：曲柄机构向下运动，将滑块带动模具下压，金属板材受到冲力而发生塑性变形。

（2）保压：滑块到达最低点后，曲柄机构开始向上运动，同时保持一定的压力不动，使金属板材在一定的时间内继续塑性变形。

保压时间与金属材料的性质、板材的厚度、模具的结构等因素有关。

三、冲床设备的性能特点（1）高效：冲床具有快速、稳定的动作，可以在短时间内完成大量的金属板材加工。

（2）高精度：冲床的模具精度高，可以实现精细的加工，适用于复杂形状、高精度的零件加工。

（3）高可靠性：冲床设备结构简单，维修维护方便，可以保证连续稳定的生产效率。

（4）多功能性：冲床可以通过更换不同的模具实现多种形状的加工，广泛应用于电子、汽车、机械制造等领域。

四、冲床设备的发展趋势（1）智能化：随着人工智能技术的不断发展，未来冲床设备将实现自动化、智能化的生产模式，提高加工效率和产品品质。

（2）高速化：冲床设备的加工速度将进一步提高，特别是适用于微型、细密零件加工的高速冲床将成为发展趋势。

（3）多功能化：未来冲床设备将更加注重多种材料的加工，如电池极片、不锈钢、铝合金等，以满足消费市场对各种高品质零部件的需求。

总之，冲床是一种具有广泛应用的加工设备，未来将借助人工智能和高速化技术的发展，继续发挥重要作用，推动制造业的发展。

冲床的构造冲床的设计原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。

连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型(圆柱型) ，经由这个机构将圆周运动转换成滑块的直线运动。

冲床对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具(分上模与下模)，将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由冲床机械本体所吸收。

简略构造1.上模上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。

2、上模座上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。

3、下模下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。

4、下模座下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。

5、刃壁刃壁是冲裁凹模孔刃口的侧壁。

6、刃口斜度刃口斜度是冲裁凹模孔刃壁的每侧斜度。

7、气垫气垫是以压缩空气为原动力的弹顶器。

参阅“弹顶器”。

8、反侧压块反侧压块是从工作面的另一侧支持单向受力凸模的零件。

9、导套导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。

10、导板导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料（件）作用。

11、导柱导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。

12、导正销导正销是伸入材料孔中导正其在凹模内位置的销形零件。

13、导板模导板模是以导板作导向的冲模，模具使用时凸模不脱离导板。

14、导料板导料板是引导条（带、卷）料进入凹模的板状导向零件。

15、导柱模架导柱模架是导柱、导套相互滑动的模架。

(参阅“模架”)。

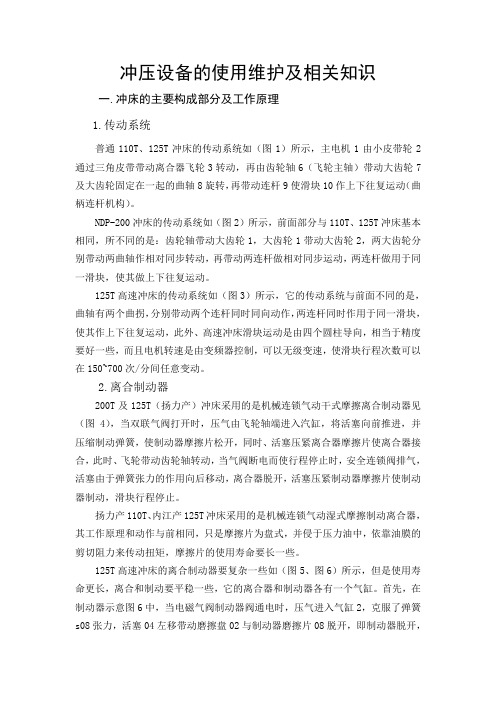

冲压设备的使用维护及相关知识一.冲床的主要构成部分及工作原理1.传动系统普通110T、125T冲床的传动系统如（图1）所示，主电机1由小皮带轮2通过三角皮带带动离合器飞轮3转动，再由齿轮轴6（飞轮主轴）带动大齿轮7及大齿轮固定在一起的曲轴8旋转，再带动连杆9使滑块10作上下往复运动（曲柄连杆机构）。

NDP-200冲床的传动系统如（图2）所示，前面部分与110T、125T冲床基本相同，所不同的是：齿轮轴带动大齿轮1，大齿轮1带动大齿轮2，两大齿轮分别带动两曲轴作相对同步转动，再带动两连杆做相对同步运动，两连杆做用于同一滑块，使其做上下往复运动。

125T高速冲床的传动系统如（图3）所示，它的传动系统与前面不同的是，曲轴有两个曲拐，分别带动两个连杆同时同向动作，两连杆同时作用于同一滑块，使其作上下往复运动，此外、高速冲床滑块运动是由四个圆柱导向，相当于精度要好一些，而且电机转速是由变频器控制，可以无级变速，使滑块行程次数可以在150~700次/分间任意变动。

2.离合制动器200T及125T（扬力产）冲床采用的是机械连锁气动干式摩擦离合制动器见（图4），当双联气阀打开时，压气由飞轮轴端进入汽缸，将活塞向前推进，并压缩制动弹簧，使制动器摩擦片松开，同时、活塞压紧离合器摩擦片使离合器接合，此时、飞轮带动齿轮轴转动，当气阀断电而使行程停止时，安全连锁阀排气，活塞由于弹簧张力的作用向后移动，离合器脱开，活塞压紧制动器摩擦片使制动器制动，滑块行程停止。

扬力产110T、内江产125T冲床采用的是机械连锁气动湿式摩擦制动离合器，其工作原理和动作与前相同，只是摩擦片为盘式，并侵于压力油中，依靠油膜的剪切阻力来传动扭矩，摩擦片的使用寿命要长一些。

125T高速冲床的离合制动器要复杂一些如（图5、图6）所示，但是使用寿命更长，离合和制动要平稳一些，它的离合器和制动器各有一个气缸。

首先，在制动器示意图6中，当电磁气阀制动器阀通电时，压气进入气缸2，克服了弹簧s08张力，活塞04左移带动磨擦盘02与制动器磨擦片08脱开，即制动器脱开，紧接着，在离合器示意图5中，当电磁双联气阀通电时，压气进入气缸1，克服弹簧s16张力，推动活塞03压紧磨擦片09，使之接合器接合，，传递飞轮01扭矩，使用权驱动轴转动，从而驱动滑块运行。

液压冲床工作原理
液压冲床是一种基于液压原理工作的机械设备，主要由液压系统、压力传动系统、电控系统和工作台等部分组成。

液压冲床的工作原理如下：
1.液压系统：液压冲床的液压系统由油箱、液压泵、油压阀等
组成。

液压泵通过机械驱动产生高压液压油，并将其送入油压阀。

油压阀控制液压油的流量和压力，并根据工作需求对其进行调节。

2.压力传动系统：液压冲床的压力传动系统包括油缸、活塞、
连杆等部分。

当液压油进入油缸时，活塞会受到压力而向外运动。

活塞与连杆相连，连杆又与模具相连。

当活塞向外运动时，连杆使模具进行冲压或钻削等工作。

3.电控系统：电控系统主要由控制器和传感器组成。

传感器能
够感知模具的位置、行程和压力等参数，并将这些信息传递给控制器。

控制器能根据这些信息对液压系统进行控制和调节，从而实现工作的精确控制和安全保护。

4.工作台：液压冲床的工作台是冲床操作的平台，其上安装了
模具和工件。

通过液压系统的工作，模具能够以高速、高压的方式对工件进行冲压，从而实现所需的加工和成型。

总体来说，液压冲床工作时，液压油经过液压系统的控制，驱动油缸的活塞进行往复运动，从而带动连杆和模具进行冲压作
业。

整个过程中，电控系统能够根据传感器的反馈信号对液压系统进行监控和控制，实现对工作过程的精确控制和安全保护。

液压小型冲床工作安装及操作原理随着人工成本升高，员工不好管理，产品质量要求越来越高的情况下，越来越多的厂家选择冲床及冲床周边设备，比如三合一送料机，机械手等取代人力，自动化程度越来越高，小编作为冲床及冲床周边设备的一员，今天来给大家介绍下液压冲床的工作原理及其安装操作。

一、液压小型冲床工作原理液压冲床工作原理是以曲轴,连杆机构，由电机带动飞轮、飞轮通过轴与小齿轮带动大齿轮、大齿轮通过离合器带动曲轴，曲轴带动连杆使滑块工作。

滑块每分钟行程次数及滑块的运动曲线都是固定不变的。

压力机基本可分为床身部分、工作部分、操纵部分及传动部分，各部分所有构件均安装于床身上。

液压冲床压力机均属板料冲压的通用压力机，可实现各种冷冲压工艺，如冲孔、弯曲、浅拉伸等。

二、液压小型冲床主要部件1、床身部分：床身与工作台是铸成一体的铸铁件。

2、离合器：压力机不进行工作时，操纵器的凸轮推挡着转键的尾部，使其工作部分的月牙形狐完全陷入曲轴半圆槽内。

此时，曲轴空转，滑块停于上死点；压力机工作时，操纵器的凸轮转过一个角度，让开转键尾部，由弹簧作用，转键转动45°，工作部分背部进入中套三个圆槽中的任意一个，离合器处于结合位置，飞轮带动曲轴转动，滑块作上下运动。

3、滑块：在滑块中，与调节螺杆球头接触的球碗下面有压踏式保险器，保证了在超载时不会损坏压力机。

打开正面的方盖，可以换保险器。

4、制动带：曲轴左端装有一个偏心式制动带，当离合器脱开，克服滑块往复运动的惯性，保证曲轴停在上死点。

5、操纵器：操纵器时控制离合器结合与分离的机构。

转换操纵器拉杆的连接位置，可获得单次行程和连续行程两种动作。

三、液压小型冲床的安装1、液压冲床校正平后，装好地脚螺栓，再灌注混凝土，等混凝土完全凝固后，均匀地拧紧地脚螺栓的螺母，再用水平仪复校工作台的水平度，接地线应妥当接好。

2、液压冲床必须在基础完全凝固后，才能开始工作。

3、液压冲床安装完毕后，用煤油把液压冲床表面的防锈油脂洗去，清洁时注意不要损坏油漆的表面，同时清洗各油孔，油路和油标，并保持经常清洗，擦洗时不得使用金属或砂布。

杨力冲床工作原理杨力冲床是一种常见的金属加工设备，用于对金属板材进行冲压加工，广泛应用于汽车制造、家电制造、机械制造等行业。

它的工作原理是通过将机械能转化为冲击力，使金属板材发生塑性变形。

杨力冲床由机身、滑块、工作台、曲柄连杆机构、传动装置等组成。

工作时，通过电动机带动传动装置，使曲柄连杆机构运动，从而带动滑块上下运动。

滑块上安装有冲头，通过冲头对金属板材进行冲压。

在冲压过程中，杨力冲床的工作原理主要包括以下几个方面：1. 电动机与传动装置：杨力冲床的电动机通过传动装置将机械能传递给曲柄连杆机构，从而产生滑块的上下运动。

传动装置通常采用皮带传动或齿轮传动，具有传递效率高、噪音小等优点。

2. 曲柄连杆机构：曲柄连杆机构是杨力冲床的核心部件之一，它将电动机传递的转动运动转化为滑块的上下运动。

曲柄连杆机构由曲轴、连杆和滑块组成，通过曲柄的旋转，使连杆产生往复运动，进而带动滑块上下运动。

3. 滑块与冲头：滑块是杨力冲床的运动部件，它通过曲柄连杆机构的运动实现上下往复运动。

滑块上安装有冲头，冲头的形状根据冲压工件的要求而定。

冲头在下行过程中与金属板材接触，并施加冲击力，使金属板材发生塑性变形。

4. 工作台：工作台是杨力冲床的工件支撑平台，用于放置待冲压的金属板材。

工作台通常由坚固的钢板制成，以保证冲压过程中的稳定性和安全性。

杨力冲床的工作原理可以简单描述为：电动机通过传动装置带动曲柄连杆机构运动，使滑块上下往复运动。

滑块上的冲头在下行过程中施加冲击力，使金属板材发生塑性变形。

通过不断重复这个过程，完成对金属板材的冲压加工。

杨力冲床的工作原理简单明了，但在实际应用中，还需要考虑材料的选择、冲头的设计和工艺参数的确定等因素。

只有综合考虑这些因素，才能保证冲压加工的质量和效率。

杨力冲床是一种重要的金属加工设备，它通过将机械能转化为冲击力，实现对金属板材的冲压加工。

其工作原理简单明了，但在实际应用中还需要综合考虑多个因素。

冲床的原理
冲床是一种通过冲击力将金属材料进行切割、成型、打孔等加工的机械设备。

其工作原理主要包括以下几个方面：
1. 动力系统：冲床的动力系统由电动机和传动装置组成。

电动机提供动力，通过传动装置将动力传递给传动系统。

2. 传动系统：冲床的传动系统由离合器、曲轴、连杆和滑块等部件组成。

当电动机提供动力时，通过离合器将动力转化成旋转运动，然后通过曲轴将旋转运动转化成往复运动，再通过连杆将往复运动传递给滑块。

3. 冲头系统：滑块上装配有冲头，冲头负责对金属材料进行冲击，实现切割、成型、打孔等加工操作。

冲头一般由工具和模具组成，工具负责施加冲击力，而模具则用于将金属材料定位，并对其进行加工。

4. 控制系统：冲床的控制系统由电气控制装置和液压装置组成。

电气控制装置用于控制冲床的电动机启停、冲头的工作节奏等；液压装置用于提供滑块的冲击力，冲头的下行和上行速度、冲程等都可以通过控制液压装置来调节。

通过上述工作原理，冲床可以实现对金属材料的高效加工。

其优点包括工作速度快、加工精度高、生产效率高等。

因此在金属加工行业中得到广泛应用。
