【教学安排】第一结合滑动轴承案例介绍装配图的大体知识，包括装配图的作用、内容、装配结构的表达方式、常见装配工艺结构等，完成一张由零件图拼画装配图的作业，然后通过铣刀架和球阀介绍看装配图的方式，完成一张由装配图拆画的零件图，最后测绘一套部件的装配图和零件草图，等学习AutoCAD后，在运算机上依照草图绘制零件图。

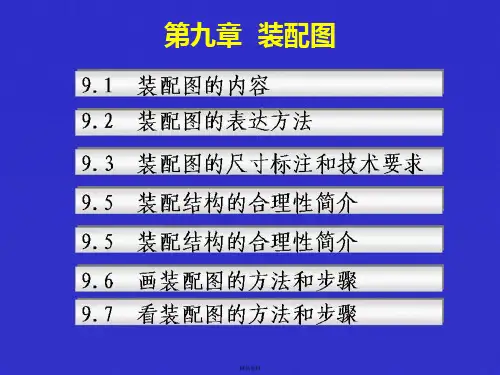

第一讲装配图的大体知识1．知识要点（1）装配图的作用和内容（2）装配图的视图表达方式（3）装配工艺结构（4）装配图尺寸标注和技术要求（5）装配图上零件的序号和明细栏（6）机械上的常见装置2．教学方式本讲采纳电子挂图介绍装配图上的相关内容，可联系作业进行讲解，重点要把装配图和零件图的区别讲清楚，要和生产实际相结合。
结合作业介绍由零件图拼画装配图的方式和画图步骤。
3．课前预备预备几张以往同窗绘制的装配图、教具模型。
熟悉课件和电子挂图的内容。
4．本讲作业依照零件图画装配图（千斤顶或四通阀）。
5．教学内容装配图的作用和内容装配图的作用装配图是表达机械或部件的图样，通经常使用来表达机械或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。
在产品设计中一样先依照产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在依照装配图进行零件设计，并画出零件图。
在产品制造中装配图是制订装配工艺规程、进行装配和查验的技术依据。
在机械利用和维修时，也需要通过装配图来了解机械的工作原理和构造。
【案例1】滑动轴承图8-1至图8-6为滑动轴承装配图和部份零件的零件图，从装配图上能够了解到滑动轴承的装配关系和装配要求。

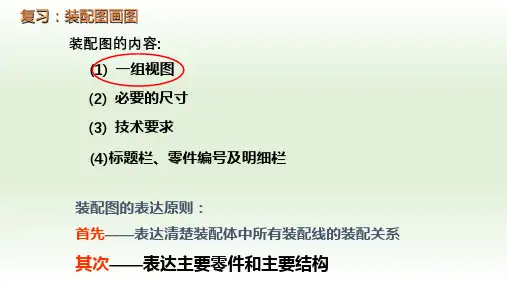

图8-1 滑动轴承【Flash/08-01 滑动轴承.swf】图8-2 滑动轴承装配图图8-3 轴承座轴测图【虚拟现实/08-02 轴承座.WRL】图8-4 轴承座零件图图8-5 轴承盖轴测图【虚拟现实/08-01 轴承盖.WRL】图8-6 轴承盖零件图装配图的内容一张完整的装配图必需具有以下内容：(1)一组视图画装配图时，要用一组视图、剖视图等表达出机械(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。
第六章零件图、装配图简介§6-1 零件图、装配图概述§6-2 螺纹紧固件及其联接§6-3 轴系零件及其装配§6-1 零件图、装配图概述一台机器或一个零件，都是由若干个零件按一定的装配关系和技术要求装配起来的。
表达机器或部件的图样，称为装配图。
表达零件的图样，称为零件图。
装配图、零件图是机械图样中两种主要的图样。
零件图表示零件的结构形状、尺寸大小和技术要求，并根据它加工制造零件；装配图表示机器或部件的装配关系、工作原理、主要零件的结构形状、技术要求等。
设计时，一般先画出装配图，再根据装配图拆绘零件图；装配时，则根据装配图把零件装配成机器或部件。
因此，零件图和装配图的关系十分密切。
千斤顶及其装配图螺旋杆及其零件图以下从几个方面对装配图和零件图的内容进行比较。
一、视图（一）装配图视图在第五章讨论过的表达物体结构形状的各种方法，如视图、剖视、断面以及局部放大图等，在表达部件的装配图中也同样适用。
另外，装配图还有一些特殊的表达方法，如沿结合面剖切、拆卸画法、假想画法、夸大画法等。
（二）零件图视图零件图选择视图时，要结合零件的工作位臵或加工位臵，选择最能反映零件形状特征的视图作为主视图，并选择好其它视图。
包括运用好各种表达方法，如视图、剖视、断面、局部放大图等，要根据零件的复杂程度和结构特征来选取。
选择视图的原则是：在完整、清晰地表达零件内外形状的前提下，尽量减少图形数量及其内所含虚线的数量，以方便画图和看图。
二、尺寸（一）装配图的尺寸标注装配图不是制造零件的直接依据，因此，装配图中不需要注出零件的全部尺寸，而只需要标出一些必要尺寸，这些尺寸按其作用的不同，大致可分为以下几类：1.性能（规格）尺寸2.装配尺寸3.安装尺寸4.总体尺寸5.其它重要尺寸（二）零件图的尺寸标注在零件图上标注尺寸，除了要符合正确、完整、清晰的要求外，在可能的范围内，还要标注得合理。
所谓合理，即标注的尺寸能满足设计和加工工艺要求，也就是使零件能在部件中很好地工作，又能使零件便于制造、测量和检修。
