有限元单元法程序设计是有限元分析（FEA）中的重要环节，它通过将连续的物理问题离散化为大量的、相互之间仅按特定方式相互联系的有限个单元的组合，从而进行求解。
以下是一个简单的有限元单元法程序设计的例子：
1.定义节点和单元：首先，我们需要定义模型的节点（nodes）和单元（elements）。
节点是空间中的点，而单元是由节点连接而成的物理实体。
2.建立网格：然后，我们需要根据模型的形状和大小，建立起一个合适的网格。
这个网格应该能够捕捉到模型的主要特征，并且足够细以捕捉到细节。
3.定义材料属性：接下来，我们需要为每个单元定义材料属性，比如弹性模量、泊松比、密度等。
4.施加载荷和约束：然后，我们需要根据问题的要求，对模型施加载荷和约束。
例如，我们可能需要施加压力、重力等载荷，以及位移、转动等约束。
5.进行有限元分析：最后，我们使用有限元方法进行求解。
这包括计算每个节点的位移和应力，以及根据这些结果进行后处理，比如生成报告、生成可视化图像等。
以上就是一个简单的有限元单元法程序设计的过程。
在实际应用
中，还需要考虑很多其他的因素，比如模型的复杂性、计算资源的限制等。
因此，编写一个有效的有限元程序需要深入理解有限元方法、计算机科学和工程知识。
matlab有限元三角形单元编程
在MATLAB中进行有限元分析，可以使用其自带的有限元分析工具箱（FEATool）进行编程。
以下是一个简单的例子，演示如何使用三角形单元进行有限元分析：
1. 打开MATLAB，进入FEATool环境。
2. 创建新的有限元模型。
选择“Model”菜单下的“New Model”选项，进入“Model Builder”界面。
3. 在“Model Builder”界面中，选择“2D Triangle”单元类型，并在绘图区域中绘制出三角形网格。
4. 在“Model Builder”界面中，设置材料属性、边界条件和载荷等参数。
5. 运行有限元分析。
选择“Model”菜单下的“Solve”选项，进行有限元求解。
6. 查看结果。
选择“Model”菜单下的“Results”选项，可以查看位移、应力、应变等结果。
以上是一个简单的例子，演示了如何使用三角形单元进行有限元分析。
在实际应用中，还需要根据具体问题进行详细的建模和计算。
有限元单元法程序设计有限元单元法是一种用于工程结构分析和设计的计算方法，它将大型结构分解为许多小的离散单元，通过分析单元之间的相互作用来预测结构的力学行为。
有限元单元法程序设计是指针对特定工程问题，编写计算机程序来实现有限元分析的过程。
下面将介绍有限元单元法程序设计的基本流程和关键要点。
一、问题建模和网格划分有限元单元法程序设计的第一步是对工程结构进行合理的建模和网格划分。
建模的目的是将实际结构抽象为适用于有限元分析的数学模型，包括定义结构的几何特征、材料属性、边界条件等。
网格划分是将结构分解为许多小的单元，每个单元具有一定的形状和尺寸，以便于数值计算。
常用的单元形状包括三角形、四边形、四面体、六面体等，根据结构的特点选择合适的单元形状和尺寸。
二、单元刚度矩阵和载荷矩阵的求解在有限元单元法程序设计中，需要编写算法来求解每个单元的刚度矩阵和载荷矩阵。
单元刚度矩阵描述了单元内部的力学性能，包括刚度、弹性模量、泊松比等，它们通常通过数学公式或有限元理论推导得到。
载荷矩阵描述了单元受到的外部荷载，可以是均匀分布载荷、集中载荷或者边界条件引起的约束力。
通过合适的数值积分方法，可以计算得到每个单元的刚度矩阵和载荷矩阵。
三、组装全局刚度矩阵和载荷向量在有限元单元法程序设计中，需要将所有单元的刚度矩阵和载荷向量组装成整个结构的全局刚度矩阵和载荷向量。
这涉及到单元之间的连接关系以及边界条件的处理。
采用适当的组装算法，可以将各个单元的刚度矩阵和载荷向量叠加在一起，形成整个结构的刚度矩阵和载荷向量。
四、求解位移和应力有限元单元法程序设计的最后一步是求解结构的位移和应力。
通过斯蒂芬-泰勒算法或者其他迭代算法，可以得到整个结构的位移分布，然后根据位移场计算各个点的应变和应力。
这一过程涉及到对整个结构刚度矩阵的求解和对位移的后处理。
有限元单元法程序设计是一个复杂而又精密的工作，需要深入理解有限元原理、结构力学知识和数学方法。
matlab有限元三角形单元程序以下是一个简单的 MATLAB 有限元三角形单元程序的示例：```matlab% 定义模型参数E = 1000; % 弹性模量nu = 0.3; % 泊松比thickness = 1; % 板的厚度% 定义节点坐标nodes = [0, 0; 1, 0; 1, 1; 0, 1; 0.5, 0.5];% 定义单元连接关系connectivity = [1, 2, 5; 2, 3, 5; 3, 4, 5; 4, 1, 5];% 计算总节点数和总单元数numNodes = size(nodes, 1);numElements = size(connectivity, 1);% 初始化全局刚度矩阵和载荷向量K = zeros(numNodes);F = zeros(numNodes, 1);% 循环遍历每个单元for i = 1:numElements% 查找当前单元的节点编号nodesIndex = connectivity(i, :);% 根据节点编号从全局坐标矩阵中取出节点坐标coordinates = nodes(nodesIndex, :);% 计算当前单元的局部刚度矩阵localK = calculateLocalStiffness(E, nu, thickness, coordinates);% 组装局部刚度矩阵到全局刚度矩阵中K(nodesIndex, nodesIndex) = K(nodesIndex, nodesIndex) + localK;% 计算当前单元的局部载荷向量localF = calculateLocalLoad(thickness, coordinates);% 组装局部载荷向量到全局载荷向量中F(nodesIndex) = F(nodesIndex) + localF;end% 边界条件：节点1固定K(1, :) = 0;K(1, 1) = 1;F(1) = 0;% 解线性方程组U = K \ F;% 输出位移结果disp('节点位移：');disp(U);% 计算应力结果stress = calculateStress(E, nu, thickness, nodes, connectivity, U);% 输出应力结果disp('节点应力：');disp(stress);% 计算局部刚度矩阵的函数function localK = calculateLocalStiffness(E, nu, thickness, coordinates)% 计算单元的雅可比矩阵J = (1/2) * [coordinates(2,1)-coordinates(1,1), coordinates(3,1)-coordinates(1,1);coordinates(2,2)-coordinates(1,2), coordinates(3,2)-coordinates(1,2)];% 计算雅可比矩阵的逆矩阵invJ = inv(J);% 计算单元刚度矩阵B = invJ * [-1, 1, 0; -1, 0, 1];D = (E/(1-nu^2)) * [1, nu, 0; nu, 1, 0; 0, 0, (1-nu)/2]; localK = thickness * abs(det(J)) * (B' * D * B);end% 计算局部载荷向量的函数function localF = calculateLocalLoad(thickness, coordinates) localF = zeros(3, 1);midPoint = [sum(coordinates(:,1))/3,sum(coordinates(:,2))/3];localF(3) = thickness * 1 * det([coordinates(1,:); coordinates(2,:); midPoint]);end% 计算各节点应力的函数function stress = calculateStress(E, nu, thickness, nodes, connectivity, U)stress = zeros(size(nodes, 1), 3);for i = 1:size(connectivity, 1)nodesIndex = connectivity(i, :);coordinates = nodes(nodesIndex, :);Ke = calculateLocalStiffness(E, nu, thickness, coordinates);Ue = U(nodesIndex);stress(nodesIndex, :) = stress(nodesIndex, :) + (Ke * Ue)';endstress = stress / thickness;end```这个程序实现了一个简单的平面三角形单元有限元分析，包括定义节点坐标和单元连接关系、计算全局刚度矩阵和载荷向量、施加边界条件、解线性方程组、计算节点位移和应力等。

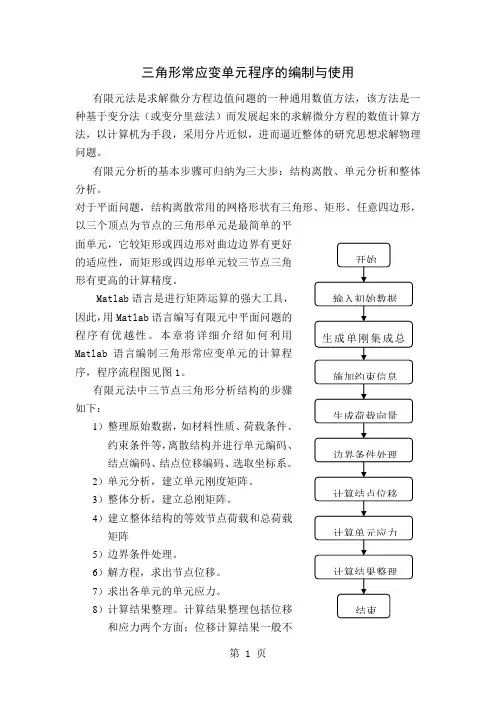

三角形常应变单元程序的编制与使用有限元法是求解微分方程边值问题的一种通用数值方法，该方法是一种基于变分法（或变分里兹法）而发展起来的求解微分方程的数值计算方法，以计算机为手段，采用分片近似，进而逼近整体的研究思想求解物理问题。
有限元分析的基本步骤可归纳为三大步：结构离散、单元分析和整体分析。
对于平面问题，结构离散常用的网格形状有三角形、矩形、任意四边形，以三个顶点为节点的三角形单元是最简单的平面单元，它较矩形或四边形对曲边边界有更好Array的适应性，而矩形或四边形单元较三节点三角形有更高的计算精度。
Matlab语言是进行矩阵运算的强大工具，因此，用Matlab语言编写有限元中平面问题的程序有优越性。
本章将详细介绍如何利用Matlab语言编制三角形常应变单元的计算程序，程序流程图见图1。
有限元法中三节点三角形分析结构的步骤如下：1）整理原始数据，如材料性质、荷载条件、约束条件等，离散结构并进行单元编码、结点编码、结点位移编码、选取坐标系。
2）单元分析，建立单元刚度矩阵。
3）整体分析，建立总刚矩阵。
4）建立整体结构的等效节点荷载和总荷载矩阵5）边界条件处理。
6）解方程，求出节点位移。
7）求出各单元的单元应力。
8）计算结果整理。
计算结果整理包括位移和应力两个方面；位移计算结果一般不需要特别的处理，利用计算出的节点位移分量，就可画出结构任意方向的位移云图；而应力解的误差表现在单元内部不满足平衡方程，图1 程序流程图单元与单元边界处应力一般不连续，在边界上应力解一般与力的边界条件不相符合。
1.1 程序说明% 三角形常应变单元求解结构主程序●功能：运用有限元法中三角形常应变单元解平面问题的计算主程序。
●基本思想：单元结点按右手法则顺序编号。
●荷载类型：可计算结点荷载。
●说明：主程序的作用是通过赋值语句、读取和写入文件、函数调用等完成算法的全过程，即实现程序流程图的程序表达。
1 程序准备format short e %设定输出类型clear all %清除所有已定义变量clc %清屏●说明：format short e －设定计算过程中显示在屏幕上的数字类型为短格式、科学计数法；clear all －清除所有已定义变量，目的是在本程序的运行过程中，不会发生变量名相同等可能使计算出错的情况；clc －清屏，使屏幕在本程序运行开始时2 全局变量定义global NNODE NPION NELEM NVFIX NFORCE COORD LNODS YOUNG POISS THICKglobal FORCE FIXEDglobal BMATX DMATX SMATX AREAglobal ASTIF ASLOD ASDISPglobal FP1说明：NNODE—单元结点数，NPION—总结点数， NELEM—单元数，NVFIX—受约束边界点数，NFORCE—结点力数，COORD—结构结点坐标数组，LNODS —单元定义数组，YOUNG—弹性模量，POISS—泊松比，THICK—厚度FORCE —节点力数组(n,3) n:受力节点数目,(n,1):作用点,(n,2):x方向,(n,3):y方向； FIXED—约束信息数组(n,3) n:受约束节点数目, (n,1):约束点 (n,2)与(n,3)分别为约束点x方向和y方向的约束情况,受约束为1否则为0BMATX—单元应变矩阵(3*6)， DMATX—单元弹性矩阵(3*3)，SMATX—单元应力矩阵(3*6)，AREA—单元面积ASTIF—总体刚度矩阵，ASLOD—总体荷载向量，ASDISP—结点位移向量FP1—数据文件指针3 打开文件FP1=fopen('input.txt','rt'); %打开输入数据文件存放初始数据●说明：FP1=fopen('input.txt','rt'); －打开已存在的输入数据文件input.txt，且设置其为只读格式，使程序在执行过程中不能改变输入文件中的数值，并用文件句柄FP1来执行FP2=fopen('output.txt','wt'); －打开输出数据文件，该文件不存在时，通过此命令创建新文件，该文件存在时则将原有内容全部删除。

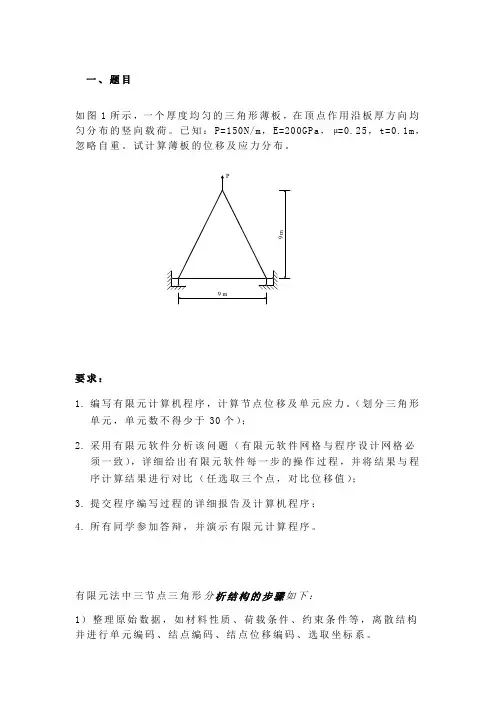

一、题目如图1所示，一个厚度均匀的三角形薄板，在顶点作用沿板厚方向均匀分布的竖向载荷。
已知：P=150N/m，E=200GPa，=0.25，t=0.1m，忽略自重。
试计算薄板的位移及应力分布。
要求：1.编写有限元计算机程序，计算节点位移及单元应力。
（划分三角形单元，单元数不得少于30个）；2.采用有限元软件分析该问题（有限元软件网格与程序设计网格必须一致），详细给出有限元软件每一步的操作过程，并将结果与程序计算结果进行对比（任选取三个点，对比位移值）；3.提交程序编写过程的详细报告及计算机程序；4.所有同学参加答辩，并演示有限元计算程序。
有限元法中三节点三角形分析结构的步骤如下：1）整理原始数据，如材料性质、荷载条件、约束条件等，离散结构并进行单元编码、结点编码、结点位移编码、选取坐标系。
2）单元分析，建立单元刚度矩阵。
3）整体分析，建立总刚矩阵。
4）建立整体结构的等效节点荷载和总荷载矩阵5）边界条件处理。
6）解方程，求出节点位移。
7）求出各单元的单元应力。
8）计算结果整理。
一、程序设计网格划分如图，将薄板如图划分为6行，并建立坐标系，则X Y P X Y P刚度矩阵的集成建立与总刚度矩阵等维数的空矩阵，已变单元刚度矩阵的集成。
由单元分析已知节点、单元的排布规律，继而通过循环计算求得每个单元对应的节点序号。
通过循环逐个计算：（1）每个单元对应2种单元刚度矩阵中的哪一种；（2）该单元对应总刚度矩阵的那几行哪几列（3）将该单元的单元刚度矩阵加入总刚度矩阵的对应行列循环又分为3层循环：（1）最外层：逐行计算（2）中间层：该行逐个计算（3）最里层：区分为第奇/偶数个计算单元刚度的集成：[][][][][][]''''''215656665656266256561661eZeeeZeZeeeekkkKkkkkkk+⋯++=⇓=⇒==⇒==⇒=⨯⨯⨯⨯⨯⨯边界约束的处理：划0置1法适用：这种方法适用于边界节点位移分量为已知(含为0)的各种约束。
有限元三角形单元
有限元三角形单元是有限元分析中常用的基本构件，用于建立复杂结构的数学模型，以进行工程分析。
这些三角形单元是用来离散化连续问题的，将其转换为有限元模型，以便计算机可以进行数值求解。
在有限元分析中，三角形单元有不同类型，其中常见的包括：
1. 线性三角形单元：
- 由三个节点组成的简单三角形单元。
- 三角形的三条边都是直线。
- 这种单元的形状函数是线性的，适用于简单的结构和问题。
2. 二阶和高阶三角形单元：
- 包括更多节点以提高精度的三角形单元。
- 二阶三角形单元具有额外的中间节点，使得形状函数更复杂，从而提高了精度。
- 高阶三角形单元同样通过增加节点来提高精度，但也增加了计算复杂度。
这些三角形单元被用于建立有限元模型，将结构或物体分割成小的几何形状，每个形状都有对应的节点和单元连接关系。
通过这些节点之间的位移和边界条件来建立结构的数学模型，从而进行力学、热力学等各种工程分析。
选择适当类型和精度的三角形单元对于准确地模拟实际问题非常重要，因为它们直接影响到模型的计算精度和效率。
有限元平面问题三角形实例有限元法是一种常用的计算方法，可以用来解决各种工程问题。
其中，有限元平面问题是有限元法的一种应用，常用于分析三角形结构。
在有限元平面问题中，我们通常会将结构划分成许多小的单元，每个单元由节点和单元刚度矩阵组成。
而三角形结构则是有限元平面问题中常用的一种单元形状。
三角形结构的特点是简单而且易于处理，因此广泛应用于各种领域，如土木工程、机械工程、航空航天等。
下面我们就以一个实际的例子来说明如何应用有限元平面问题分析三角形结构。
假设我们要分析一个三角形钢板在受力作用下的变形情况。
首先，我们需要将钢板划分为许多小的三角形单元。
每个单元由三个节点组成，节点之间通过边连接。
在有限元分析中，我们需要对每个单元进行网格划分，并确定节点的坐标和边的长度。
然后，通过求解节点的位移和应力分布，可以得到钢板在受力作用下的变形情况。
具体来说，我们可以通过求解线性方程组来得到节点的位移。
而节点的应力则可以通过应变-位移关系来计算。
通过这种方式，我们可以得到钢板在受力作用下各个节点的位移和应力分布情况。
有限元平面问题的分析结果可以帮助我们了解结构的强度和刚度情况，为设计和优化提供依据。
例如，在钢板的设计中，我们可以通过有限元分析来确定合适的材料和尺寸，以满足结构的强度和刚度要求。
除了钢板，有限元平面问题还可以应用于其他类型的三角形结构。
例如，在土木工程中，我们可以使用有限元分析来分析三角形桥梁或者三角形支撑结构的变形和应力分布情况。
有限元平面问题是一种常用的分析方法，可以应用于各种三角形结构的分析。
通过对节点的位移和应力分布的求解，我们可以得到结构在受力作用下的变形情况。
这对于工程设计和优化至关重要，可以帮助我们提高结构的强度和刚度，确保其安全可靠。
有限元单元法程序设计有限元单元法程序设计是一种广泛应用于工程领域的数值计算方法，它能够模拟复杂结构的受力情况并计算出相应的应力、变形等物理量。
本文将从有限元单元法的基本原理、程序设计流程、关键步骤等方面入手，为您详细介绍有限元单元法程序设计的相关内容。
一、有限元单元法基本原理有限元单元法是一种工程结构分析的数值计算方法，它基于弹性力学原理，将结构划分为有限个小单元（有限元）进行离散化处理，通过对各个单元的力学行为进行分析来描述整个结构的受力情况。
有限元单元法的基本原理可以总结为以下几个步骤：1. 将结构离散化为有限个小单元，每个单元内的应力、变形等物理量满足弹性力学理论。
2. 建立每个单元的位移与节点力之间的关系，通常采用单元刚度矩阵来描述。
3. 根据整个结构的连接条件和边界条件，组装各个单元的刚度矩阵，形成整个结构的刚度矩阵。
4. 应用外载荷和边界条件，求解整个结构的位移场，并由此计算出应力、变形等物理量。
二、有限元单元法程序设计流程有限元单元法程序设计通常包括以下几个关键步骤，我们将逐步介绍其设计流程：1. 确定结构的几何形状和材料性质，将结构进行离散化处理，确定有限元的类型和数量。
2. 建立单元刚度矩阵的表达式，通常采用弹性力学理论和数值积分方法来进行推导和计算。
3. 将各个单元的刚度矩阵组装成整个结构的刚度矩阵，考虑节点之间的连接关系以及边界条件的处理。
4. 应用外载荷和边界条件，求解整个结构的位移场，并计算出节点处的应力、变形等物理量。
5. 对程序进行稳定性和准确性的验证，包括收敛性分析、误差估计等。
6. 编写相应的有限元单元法程序，实现结构的建模、求解和结果输出等功能。
三、有限元单元法程序设计的关键步骤在有限元单元法程序设计中，有几个关键的步骤需要特别重视：1. 单元选择和刚度矩阵的建立：选择适合结构特点的有限元类型，建立单元的刚度矩阵表达式，考虑单元的形函数、应变-位移关系等。
2. 结构刚度矩阵的组装：将各个单元的刚度矩阵通过节点的连接关系组装成整个结构的刚度矩阵，考虑节点自由度的排序和边界条件的处理。
《有限元作业》年级2015级学院机电工程学院专业名称班级学号学生姓名2016年05月如下图所示为一受集中力P作用的结构，弹性模量E为常量，泊松比V=1/6,厚度为I=1。
按平面应力问题计算，运用有限元方法，分别采用三角形及四边形单元求解，求节点位移及单元应力（要求三角形单元数量不少于4个，四边形单元不少于2个）图(一)图（二）三角形单元求解图（三）四边形单元求解（1）如图划分三角形单元，工分成四个分别为④（2）如图分别进行编号1、2、3、4、5、6，并建立坐标系（3）编程进行求解，得出结果，其中假设力P=2000N调用Triangle2D3Node_Stiffness函数，求出单元刚度矩阵k1 =+06 *0 00 00 00 0k2 =+06 *0 00 00 00 0k3 =+06 *0 00 00 00 0k4 =+06 *0 00 00 00 0调用Triangle2D3Node_Assembly函数，求出总体刚度矩阵求出的节点位移U =调用Triangle2D3Node_Stress函数，求出应力,S1、S2、S3、中求出的分别为Sx,Sy,SxyS1 =+03 *S2 =+03 *S3 =+03 *S4 =+03 *二、（1）如图划分四边形单元，工分成四个分别为（2）如图分别进行编号1、2、3、4、5、6，并建立坐标系（3）编程进行求解，得出结果，其中假设力P=2000N调用 Quad2D4Node_Stiffness函数，求出单元刚度矩阵调用Quad2D4Node_Assembly函数，求出求出总体刚度矩阵求出节点位移U =调用Quad2D4Node_Stress函数，求出单元应力中的的S1、S2、S3分别为Sx,Sy,Sxy应力分量S1 =+03 *S2 =+07 *程序附录一、1、三角形单元总程序：E=1e7;NU=1/6;t=1;ID=1;%调用Triangle2D3Node_Stiffness函数，求出单元刚度矩阵k1=Triangle2D3Node_Stiffness(E,NU,t,0,1,0,0,1,1,ID)k2=Triangle2D3Node_Stiffness(E,NU,t,0,0,1,0,1,1,ID)k3=Triangle2D3Node_Stiffness(E,NU,t,1,1,1,0,2,0,ID)k4=Triangle2D3Node_Stiffness(E,NU,t,2,0,2,1,1,1,ID)%调用Triangle2D3Node_Assembly函数，求出总体刚度矩阵KK = zeros(12,12);KK=Triangle2D3Node_Assembly(KK,k1,1,2,3);KK=Triangle2D3Node_Assembly(KK,k2,2,4,3);KK=Triangle2D3Node_Assembly(KK,k3,3,4,5);KK=Triangle2D3Node_Assembly(KK,k4,5,6,3)% 边界条件的处理及刚度方程求解k=KK(5:12,5:12)p=[0;0;0;0;0;0;0;2000]u=k\p%支反力的计算U=[0;0;0;0;u] %为节点位移P=KK*U%调用Triangle2D3Node_Strain函数，求出应变SN1、SN2、SN3中求出的分别为SNx,SNy,SNxyu1=[U(1);U(2);U(3);U(4);U(5);U(6)];u2=[U(3);U(4);U(7);U(8);U(5);U(6)];u3=[U(5);U(6);U(7);U(8);U(9);U(10)];u4=[U(9);U(10);U(11);U(12);U(5);U(6)];SN1=Triangle2D3Node_Strain(0,1,0,0,1,1,u1)SN2=Triangle2D3Node_Strain(0,0,1,0,1,1,u2)SN3=Triangle2D3Node_Strain(1,1,1,0,2,0,u3)SN4=Triangle2D3Node_Strain(2,0,2,1,1,1,u4)%调用Triangle2D3Node_Stress函数，求出应力,S1、S2、S3、中求出的分别为Sx,Sy,Sxyu1=[U(1);U(2);U(3);U(4);U(5);U(6)];u2=[U(3);U(4);U(7);U(8);U(5);U(6)];u3=[U(5);U(6);U(7);U(8);U(9);U(10)];u4=[U(9);U(10);U(11);U(12);U(5);U(6)];S1=Triangle2D3Node_Stress(E,NU,0,1,0,0,1,1,u1,ID)S2=Triangle2D3Node_Stress(E,NU,0,0,1,0,1,1,u2,ID)S3=Triangle2D3Node_Stress(E,NU,1,1,1,0,2,0,u3,ID)S4=Triangle2D3Node_Stress(E,NU,2,0,2,1,1,1,u4,ID)2、求刚度矩阵程序function k=Triangle2D3Node_Stiffness(E,NU,t,xi,yi,xj,yj,xm,ym,ID) %该函数计算单元的刚度矩阵%输入弹性模量E，泊松比NU，厚度t%输入三个节点i、j、m的坐标xi,yi,xj,yj,xm,ym%输入平面问题性质指示参数ID(1为平面应力，2为平面应变)%输出单元刚度矩阵k(6X6)%---------------------------------------------------------------A = (xi*(yj-ym) + xj*(ym-yi) + xm*(yi-yj))/2;betai = yj-ym;betaj = ym-yi;betam = yi-yj;gammai = xm-xj;gammaj = xi-xm;gammam = xj-xi;B = [betai 0 betaj 0 betam 0 ;0 gammai 0 gammaj 0 gammam ;gammai betai gammaj betaj gammam betam]/(2*A);if ID == 1D = (E/(1-NU*NU))*[1 NU 0 ; NU 1 0 ; 0 0 (1-NU)/2];elseif ID == 2D = (E/(1+NU)/(1-2*NU))*[1-NU NU 0 ; NU 1-NU 0 ; 0 0 (1-2*NU)/2]; endk= t*A*B'*D*B;3、求整体刚度矩阵function z = Triangle2D3Node_Assembly(KK,k,i,j,m)%该函数进行单元刚度矩阵的组装%输入单元刚度矩阵k%输入单元的节点编号I、j、m%输出整体刚度矩阵KK%---------------------------------------------------------------DOF(1)=2*i-1;DOF(2)=2*i;DOF(3)=2*j-1;DOF(4)=2*j;DOF(5)=2*m-1;DOF(6)=2*m;for n1=1:6for n2=1:6KK(DOF(n1),DOF(n2))= KK(DOF(n1),DOF(n2))+k(n1,n2);endendz=KK;4、求应变程序function strain=Triangle2D3Node_Strain(xi,yi,xj,yj,xm,ym,u)%该函数计算单元的应变%输入三个节点i、j、m的坐标xi,yi,xj,yj,xm,ym%输入单元的位移列阵u(6X1)%输出单元的应力strain(3X1)，由于它为常应变单元，则单元的应变分量为SNx,SNy,SNz%---------------------------------------------------------------A = (xi*(yj-ym) + xj*(ym-yi) + xm*(yi-yj))/2;betai = yj-ym;betaj = ym-yi;betam = yi-yj;gammai = xm-xj;gammaj = xi-xm;gammam = xj-xi;B = [betai 0 betaj 0 betam 0 ;0 gammai 0 gammaj 0 gammam ;gammai betai gammaj betaj gammam betam]/(2*A);strain = B*u;5、求应力程序functionstress=Triangle2D3Node_Stress(E,NU,xi,yi,xj,yj,xm,ym,u,ID) %该函数计算单元的应力%输入弹性模量E，泊松比NU，厚度t%输入三个节点i、j、m的坐标xi,yi,xj,yj,xm,ym%输入平面问题性质指示参数ID(1为平面应力，2为平面应变)，单元的位移列阵u(6X1)%输出单元的应力stress(3X1)，由于它为常应力单元，则单元的应力分量为Sx,Sy,Sxy%---------------------------------------------------------------A = (xi*(yj-ym) + xj*(ym-yi) + xm*(yi-yj))/2;betai = yj-ym;betaj = ym-yi;betam = yi-yj;gammai = xm-xj;gammaj = xi-xm;gammam = xj-xi;B = [betai 0 betaj 0 betam 0 ;0 gammai 0 gammaj 0 gammam ;gammai betai gammaj betaj gammam betam]/(2*A);if ID == 1D = (E/(1-NU*NU))*[1 NU 0 ; NU 1 0 ; 0 0 (1-NU)/2];elseif ID == 2D = (E/(1+NU)/(1-2*NU))*[1-NU NU 0 ; NU 1-NU 0 ; 0 0 (1-2*NU)/2];endstress = D*B*u;二、1、四边形单元总程序：E=1e7;NU=1/6;h=1;ID=1;%调用 Quad2D4Node_Stiffness函数，求出单元刚度矩阵k1= Quad2D4Node_Stiffness(E,NU,h,0,1,0,0,1,0,1,1,ID)k2= Quad2D4Node_Stiffness(E,NU,h,1,0,2,0,2,1,1,1,ID)%调用Quad2D4Node_Assembly函数，求出求出总体刚度矩阵KK=zeros(12,12);KK= Quad2D4Node_Assembly(KK,k1,1,2,3,4);KK= Quad2D4Node_Assembly(KK,k2,3,5,6,4)% 边界条件的处理及刚度方程求解k=KK(5:12,5:12)p=[0;0;0;0;0;0;0;2000]u=k\p%支反力的计算U=[0;0;0;0;u] %为节点位移P=KK*U%调用Quad2D4Node_Stress函数，求出单元应力中的的S1、S2、S3分别为Sx,Sy,Sxy应力分量u1=[U(1);U(2);U(3);U(4);U(5);U(6);U(7);U(8)];u2=[U(5);U(6);U(9);U(10);U(11);U(12);U(7);(8)];S1= Quad2D4Node_Stress(E,NU,0,1,0,0,1,0,1,1,u1,ID)S2= Quad2D4Node_Stress(E,NU,1,0,2,0,2,1,1,1,u2,ID)2、求刚度矩阵程序function k=Quad2D4Node_Stiffness(E,NU,h,xi,yi,xj,yj,xm,ym,xp,yp,ID) %该函数计算单元的刚度矩阵%输入弹性模量E，泊松比NU，厚度h%输入4个节点i、j、m、p的坐标xi,yi,xj,yj,xm,ym,xp,yp%输入平面问题性质指示参数ID(1为平面应力，2为平面应变)%输出单元刚度矩阵k(8X8)%---------------------------------------------------------------syms s t;a = (yi*(s-1)+yj*(-1-s)+ym*(1+s)+yp*(1-s))/4;b = (yi*(t-1)+yj*(1-t)+ym*(1+t)+yp*(-1-t))/4;c = (xi*(t-1)+xj*(1-t)+xm*(1+t)+xp*(-1-t))/4;d = (xi*(s-1)+xj*(-1-s)+xm*(1+s)+xp*(1-s))/4;B1 = [a*(t-1)/4-b*(s-1)/4 0 ; 0 c*(s-1)/4-d*(t-1)/4 ;c*(s-1)/4-d*(t-1)/4 a*(t-1)/4-b*(s-1)/4];B2 = [a*(1-t)/4-b*(-1-s)/4 0 ; 0 c*(-1-s)/4-d*(1-t)/4 ;c*(-1-s)/4-d*(1-t)/4 a*(1-t)/4-b*(-1-s)/4];B3 = [a*(t+1)/4-b*(s+1)/4 0 ; 0 c*(s+1)/4-d*(t+1)/4 ;c*(s+1)/4-d*(t+1)/4 a*(t+1)/4-b*(s+1)/4];B4 = [a*(-1-t)/4-b*(1-s)/4 0 ; 0 c*(1-s)/4-d*(-1-t)/4 ;c*(1-s)/4-d*(-1-t)/4 a*(-1-t)/4-b*(1-s)/4];Bfirst = [B1 B2 B3 B4];Jfirst = [0 1-t t-s s-1 ; t-1 0 s+1 -s-t ;s-t -s-1 0 t+1 ; 1-s s+t -t-1 0];J = [xi xj xm xp]*Jfirst*[yi ; yj ; ym ; yp]/8;B = Bfirst/J;if ID == 1D = (E/(1-NU*NU))*[1 NU 0 ; NU 1 0 ; 0 0 (1-NU)/2];elseif ID == 2D = (E/(1+NU)/(1-2*NU))*[1-NU NU 0 ; NU 1-NU 0 ; 0 0 (1-2*NU)/2];endBD = J*transpose(B)*D*B;r = int(int(BD, t, -1, 1), s, -1, 1);z = h*r;k = double(z);3、求总体刚度矩阵程序function z = Quad2D4Node_Assembly(KK,k,i,j,m,p)%该函数进行单元刚度矩阵的组装%输入单元刚度矩阵k，单元的节点编号i、j、m、p%输出整体刚度矩阵KK%---------------------------------------------------------------DOF(1)=2*i-1;DOF(2)=2*i;DOF(3)=2*j-1;DOF(4)=2*j;DOF(5)=2*m-1;DOF(6)=2*m;DOF(7)=2*p-1;DOF(8)=2*p;for n1=1:8for n2=1:8KK(DOF(n1),DOF(n2))= KK(DOF(n1),DOF(n2))+k(n1,n2);endendz=KK;4、求应力程序function stress=Quad2D4Node_Stress(E,NU,xi,yi,xj,yj,xm,ym,xp,yp,u,ID)%该函数计算单元的应力%输入弹性模量E，泊松比NU，厚度h，%输入4个节点i、j、m、p的坐标xi,yi,xj,yj,xm,ym,xp,yp,%输入平面问题性质指示参数ID(1为平面应力，2为平面应变)%输入单元的位移列阵u(8X1)%输出单元的应力stress(3X1)%由于它为常应力单元，则单元的应力分量为Sx,Sy,Sxy%---------------------------------------------------------------syms s t;a = (yi*(s-1)+yj*(-1-s)+ym*(1+s)+yp*(1-s))/4;b = (yi*(t-1)+yj*(1-t)+ym*(1+t)+yp*(-1-t))/4;c = (xi*(t-1)+xj*(1-t)+xm*(1+t)+xp*(-1-t))/4;d = (xi*(s-1)+xj*(-1-s)+xm*(1+s)+xp*(1-s))/4;B1 = [a*(t-1)/4-b*(s-1)/4 0 ; 0 c*(s-1)/4-d*(t-1)/4 ;c*(s-1)/4-d*(t-1)/4 a*(t-1)/4-b*(s-1)/4];B2 = [a*(1-t)/4-b*(-1-s)/4 0 ; 0 c*(-1-s)/4-d*(1-t)/4 ;c*(-1-s)/4-d*(1-t)/4 a*(1-t)/4-b*(-1-s)/4];B3 = [a*(t+1)/4-b*(s+1)/4 0 ; 0 c*(s+1)/4-d*(t+1)/4 ;c*(s+1)/4-d*(t+1)/4 a*(t+1)/4-b*(s+1)/4];B4 = [a*(-1-t)/4-b*(1-s)/4 0 ; 0 c*(1-s)/4-d*(-1-t)/4 ;c*(1-s)/4-d*(-1-t)/4 a*(-1-t)/4-b*(1-s)/4];Bfirst = [B1 B2 B3 B4];Jfirst = [0 1-t t-s s-1 ; t-1 0 s+1 -s-t ;s-t -s-1 0 t+1 ; 1-s s+t -t-1 0];J = [xi xj xm xp]*Jfirst*[yi ; yj ; ym ; yp]/8;B = Bfirst/J;if ID == 1D = (E/(1-NU*NU))*[1 NU 0 ; NU 1 0 ; 0 0 (1-NU)/2];elseif ID == 2D = (E/(1+NU)/(1-2*NU))*[1-NU NU 0 ; NU 1-NU 0 ; 0 0 (1-2*NU)/2];endstr1 = D*B*u;str2 = subs(str1, {s,t}, {0,0});stress = double(str2);。
