汽车制造工艺学习题与答案

答案第一章（略）第二章工件的装夹和机床夹具作业题答案：三、分析题1、试分析图示工件加工要求，应限制的第一类自由度设定坐标系：（1）连杆小头上钻通孔1）刀具保证2）X、Y转动3）X、Y移动（2）1）X移动、Y、Z转动2）Y、Z转动3）Y、Z移动、Y、Z转动（3）1）Z移动、X、Y 转动2）X、Y转动3）Y、Z移动、Y、Z转动（4）移动1）刀具保证2）Z移动、X、Y转动3）X（5）1）刀具保证2）X移动、Z转动3）Z移动2分析下列各专用机床夹具定位元件所限制的自由度情况设定坐标系：1）两个短圆柱销1：限制X 、Y 移动和转动；V 型块4：限制Z 移动和转动。

（图a ）2）定位套11：限制X 、Y 移动；平面支承6：Z 移动，X 、Y 转动；短菱形销2：限制Z 转动。

（图b ）3）平面支承6：限制Z 移动，X 、Y 转动；短圆柱销1：限制X 、Y 移动；定位槽12： 限制Z 转动。

（图c ）4）平面支承6：限制X 移动，Y 、Z 转动；短圆柱销1：限制Y 、Z 移动；活动短V 型块5：限制X 转动。

（图d ）5）平面支承6：限制X 移动，Y 、Z 转动；短圆柱插销13：限制Y 、Z 移动；活动短V 型块5：限制X 转动。

（图e ）6）拉刀导向部分9：限制Y 、Z 移动和转动；自位支承10：限制X 移动。

（图f ）7）短圆柱销1：限制Y 、Z 移动和转动，X 移动；短菱形销2：X 转动。

（图g ）8）方案1：圆锥销7：限制X 、Y 、Z 移动；移动圆锥销8：Y 、Z 转动；菱形圆锥销14：X 移动（重复限制）和转动。

方案2（好）：圆锥销7：限制X 、Y 、Z 移动；移动圆锥销8：Y 、Z 转动；移动菱形圆锥销15：X 转动。

（图h ）9）两个短V 型块：限制Y 、Z 移动和转动；增加1个短V 型块：限制X 移动和转动，再增加1个短V 型块：X 、Z 移动。

（图i ）10）平面支承6：限制X 、Y 转动和Z 移动；短圆柱销1：限制X 、Y 移动；短菱形插销3：Z 转动。

项目一概论一、填空题1.汽车制造经典的四大工艺，即___________、___________、___________和___________。

2.冲压工艺是在常温条件下利用___________和___________对板料施压加工，使其产生塑性变形，以获得形状、尺寸和性能均符合设计要求的结构件或覆盖件。

3.汽车总装工艺包括___________、___________、___________和___________等多个生产环节。

4.表面强化处理有___________和___________两种不同的类型。

5.按照工艺特点，汽车总成部件可分为___________、___________、___________、___________和___________。

二、判断题1. 我国汽车产业处在精益生产的特殊时代。

（）2. 涂装工艺输送系统多采用空中悬挂的机械化输送方式。

（）3. 目前总装工艺生产线采用100％采用柔性生产方式。

（）4. 毛坯制造中的铸、锻、焊三大工艺在机械制造行业统称为金属材料的热加工。

（）5.汽车上只有部分构件隔热隔声件都采用复合材料。

（）6. 汽车产业在100多年的发展历程中，已经历了手工生产、大量生产、精益生产和现代生产四个阶段。

（）三、简答题1.精益生产特点2.我国汽车的生产模式3.总成部件制造工艺4.少无切削加工特点5.描述汽车产业结构的演变与发展6.描述现代汽车生产方式一、填空题1.冷冲压是利用安装在压力机上的___________对材料___________，使其产生___________，从而获得所需零件的一种加工方法。

2.拉深时变形程度以___________表示，其值越小，变形程度越___________。

3. 冷冲压模具是实现冷冲压工艺的一种___________。

4. 落料和冲孔属于___________，拉深和弯曲属于___________。

5. 冲裁的变形过程分为___________、___________、___________三个阶段。

《汽车制造工艺学》试题库一、填空1.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。

2.零件的加工质量包括_加工精度_和_加工表面质量__。

3.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。

4.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件5.工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。

6.零件的几何(尺寸，形状，位置)精度、表面质量、物理机械性能是评定机器零件质量的主要指标。

7.加工经济精度是指在正常加工条件下（采用符合标准的设备，工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。

8.轴类零件加工中常用两端中心孔作为统一的定位基准。

9.零件的加工误差指越小（大），加工精度就越高（低）。

10.粗加工阶段的主要任务是获得高的生产率。

11.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。

12.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、刀具、夹具和量具的制造误差、工件的安装误差。

13.零件的加工误差值越小（大），加工精度就越高（低）。

14.机械产品的质量可以概括为__实用性____、可靠性和__经济性____三个方面。

15.通过切削加工方法获得工件尺寸的方法有试切法、静调整法、_定尺寸刀具法__、主动及自动测量控制法。

16.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆形______。

17.工艺上的6σ原则是指有__99.73％_____的工件尺寸落在了3σ范围内18.零件的材料大致可以确定毛坯的种类，例如铸铁和青铜件多用_铸造____毛坯19.表面残余拉应力会_加剧_ （加剧或减缓）疲劳裂纹的扩展。

20.切削液的作用有_冷却___、润滑、清洗及防锈等作用。

21.磨削加工的实质是磨粒对工件进行_切削__、滑擦和刻划三种作用的综合过程。

------------------------------------------------------------------------------------------------------------------------------ (单选题)1: 生产类型有以下几种( )。

A: 少量生产，单件生产，成批生产B: 大量生产，多件生产，成批生产C: 少量生产，单件生产，成批生产D: 大量生产，单件生产，成批生产正确答案:(单选题)2: 电阻焊有点焊、凸焊、缝焊、对焊等多种不同的焊接方式。

( )是电阻焊最典型的代表。

A: 点焊B: 凸焊C: 缝焊D: 对焊正确答案:(单选题)3: 工艺过程是( )。

A: 在生产过程前改变原材料的尺寸、形状、相对位置和性质的过程。

B: 在生产过程后改变原材料的尺寸、形状、相对位置和性质的过程。

C: 在生产过程中改变原材料的尺寸、形状、相对位置和性质的过程。

D: 在任何时候改变原材料的尺寸、形状、相对位置和性质的过程。

正确答案:(单选题)4: 以下哪种加工法适用于产量较大的场合( )。

A: 试切法B: 调整法C: 定尺寸刀具法D: 主动测量法正确答案:(单选题)5: 焊接质量的检验最常用、最简单且最有效的方法是( )。

A: 撕开法B: 探伤法C: 火花法正确答案:(单选题)6: 《汽车制造工艺学》研究的对象主要是汽车加工中的三大问题。

即( )。

A: 质量，生产力，经济性B: 产量，生产率，经济性C: 质量，生产率，经济性D: 质量，生产率，经济精度正确答案:(单选题)7: 凸焊特别适合于车身上的( )焊接。

A: 螺帽B: 车架C: 车顶盖正确答案:(单选题)8: 一般使用流水线生产的是( )。

A: 特别生产------------------------------------------------------------------------------------------------------------------------------ B: 单件生产C: 成批生产D: 大量生产正确答案:(单选题)9: 凸焊质量的检验内容主要是焊接强度,常采用( )进行检验,即检测焊点的抗拉能力。

2023年《汽车制造工艺学》(曾东建著)课后习题答案下载《汽车制造工艺学》(曾东建著)简介序前言第一章汽车制造过程概述第一节汽车的生产过程第二节汽车生产工艺过程第三节汽车及其零件生产模式和生产理念的发展习题参考文献第二章汽车及其零件制造中常用制造工艺基础知识第一节铸造工艺基础第二节锻造工艺基础第三节焊接基本工艺第四节冲压工艺基础第五节粉末冶金第六节塑料成型工艺基础第七节毛坯的选择习题参考文献第三章工件的机械加工质量第一节机械加工质量的.基本概念第二节影响加工精度的因素第三节影响表面质量的因素第四节表面质量对机器零件使用性能的影响习题参考文献第四章工件的定位和机床夹具第一节基准的概念和工件的安装第二节机床夹具的组成及其分类第三节工件的定位原理第四节常用定位元件和工件在夹具中的定位误差分析第五节工件的夹紧及夹紧装置第六节典型机床夹具第七节夹具设计的方法和步骤习题参考文献第五章机械加工工艺规程的制定第一节概述第二节机械加工路线的制定第三节工序具体内容的确定第四节工艺方案的经济性评论及降低加工成本的措施第五节制定机械加工工艺规程范例习题参考文献第六章尺寸链原理及其应用第一节尺寸链的基本概念第二节工艺尺寸链、装配尺寸链的应用习题参考文献第七章装配工艺基础第一节概述第二节保证装配精度的装配方法第三节装配工艺规程第四节汽车装配工艺过程习题参考文献第八章结构工艺性第一节零件机械加工的结构工艺性第二节产品结构的装配工艺性习题参考文献第九章汽车典型零件的制造工艺第十章汽车车身制造工艺第十一章自动化制造系统及先进制造技术简介参考文献《汽车制造工艺学》(曾东建著)目录本书是根据全国普通高等教育汽车专业教材编审委员会研究的教材规划编写的，系统地阐述了汽车设计与制造专业所需要的工艺基本理论和知识。

全书共分十一章，内容包括汽车制造过程概论，汽车及其零件制造中常用制造工艺基础知识，工件的机械加工质量，工件的定位和机床夹具，机械加工工艺规程的制定，尺寸链原理及其应用，装配工艺基础，结构工艺性，汽车典型零件的制造工艺，汽车车身制造工艺，自动化制造系统及先进制造技术简介。

《汽车制造工艺学》试题库一、简答题1.精基准有哪些选择原则？【答案】（1）基准重合原则应选用设计基准作为定位基准。

（2）基准统一原则应尽可能在多数工序中选用一组统一的定位基准来加工其他各表面。

（3）自为基准原则有些精加工或光整加工工序要求余量小而均匀，应选择加工表面本身作为定位基准。

（4）互为基准原则对相互位置精度要求高的表面，可以采用互为基准、反复加工的方法。

（5）可靠、方便原则应选定位可靠、装夹方便的表面做基准。

2.加工阶段可以划分为哪几个阶段？1）粗加工阶段——其主要任务是切除大部分加工余量，应着重考虑如何获得高的生产率。

2）半精加工阶段——完成次要表面的加工，并为主要表面的精加工作好准备。

3）精加工阶段——使各主要表面达到图纸规定的质量要求。

4）光整加工阶段—对于质量要求很高的表面，需进行光整加工，主要用以进一步提高尺寸精度和减小表面粗糙度值。

3．简述尺寸链中增环、减环判断方法？一是根据定义，另一是顺着尺寸链的一个方向，向着尺寸线的终端画箭头，则与封闭环同向的组成环为减环，反之则为增环。

4．简述制定工艺规程的步骤?1）分析零件图和产品装配图2）确定毛坯3）拟定工艺路线4）确定各工序尺寸及公差5）确定各工序的设备，刀夹量具和辅助工具6）确定切削用量和工艺定额7）确定各重要工序的技术要求和检验方法8）填写工艺文件。

5．浅谈划分加工阶段的原因?为了保证加工质量和便于热处理工序的安排等原因，工件的加工余量往往不是一次切除，而是分阶段逐步切除的。

6．减小受迫振动的措施？【答案】受迫振动是由周期性变化的激振力所引起的，其振动频率等于激振力的频率（或为激振力频率的倍数），可根据振动频率找出振源，并采取适当的措施加以消除。

主要途径包括：（1）减少激振力（2）调整振源频率 （3）提高工艺系统的刚度和阻尼 （4）采取隔振措施 (5)采用减振装置7．加工工序的安排原则？【答案】1）基面先行原则 2）先粗后精原则 3）先主后次原则 4）先面后孔原则8．什么是表面强化工艺，常用方法有哪些 ？【答案】表面强化处理是通过冷压使表面层发生冷态塑性变形，提高硬度，并产生残余压应力的加工方法，常见的表面强化方法有：喷丸强化，滚压加工，液体磨料强化。

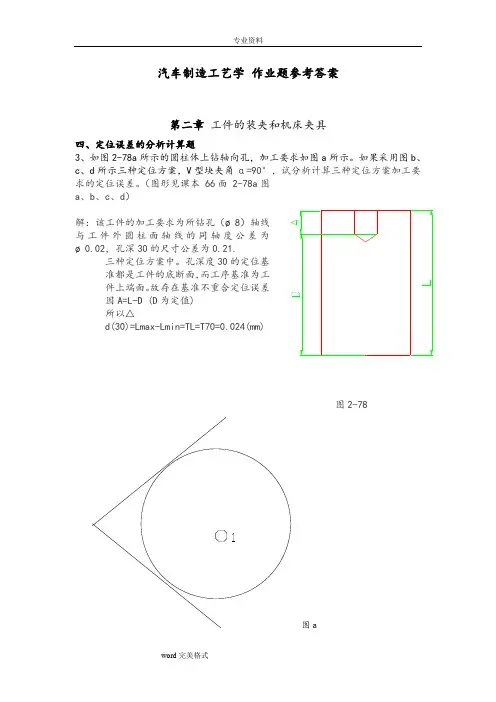

汽车制造工艺学作业题参考答案第二章工件的装夹和机床夹具四、定位误差的分析计算题3、如图2-78a所示的圆柱体上钻轴向孔，加工要求如图a所示。

如果采用图b、c、d所示三种定位方案，V型块夹角α=90°，试分析计算三种定位方案加工要求的定位误差。

（图形见课本 66面 2-78a图a、b、c、d）解：该工件的加工要求为所钻孔（ø8）轴线与工件外圆柱面轴线的同轴度公差为ø0.02，孔深30的尺寸公差为0.21.三种定位方案中。

孔深度30的定位基准都是工件的底断面，而工序基准为工件上端面。

故存在基准不重合定位误差因A=L-D (D为定值)所以△d(30)=Lmax-Lmin=TL=T70=0.024(mm)图2-78图a(2)b方案中ø8孔同轴度的工序基准与定位基准重合都是工件外圆柱面的轴线。

因工件外圆柱面存在制造误差，使定位基准在工序尺寸方向产生位置变化。

即存在基准定位误差（根据P41序号5公式）图b（3） c方案中ø8孔同轴度的工序基准为工件外圆柱面轴线，而定位基准为工件左母线。

故存在基准不重合定位误差图c(4) d方案中由于采用的是双移动V形块定性抓紧机构ø8孔同轴度的工序基准与定位基准重合，且不存在基准位移定位误差，故△d=0（mm）P42 序号5的证明1、在图2-76所示阶梯轴（双点划线表示）上铣削一平面，其工序尺寸为 30 0mm，-0.28有图a定位方案，试计算，如果不考虑阶梯轴两外圆柱同轴度公差时的定位误差。

（原题图见书本65页 2-76图a ）解：方法一P41序号7的证明sin β所以 △d(A)=2Td sinasin β△ d(B)= 2Td (sina sin β -1) △ d(C)= 2Td (sina sin β+1)第五章 尺寸原理及应用2.图5-46所示尺寸链图5-46（1）判断组成环中的增缓和减环（2）用极值法计算封闭环的基本尺寸、公差和极限偏差（3）用统计法计算尺寸链的基本尺寸、公差和极限偏差1.各组成换尺寸均按正态分布，且中间偏差与平均偏差相等时。

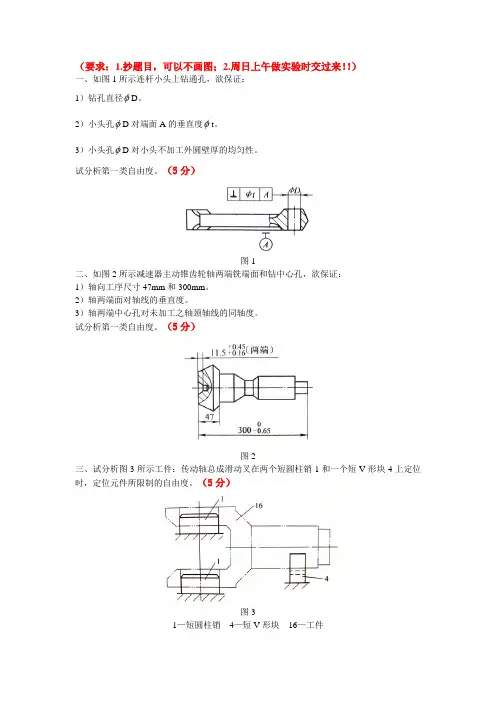

（要求：1.抄题目，可以不画图；2.周日上午做实验时交过来！！）一、如图1所示连杆小头上钻通孔，欲保证：1）钻孔直径φD。

2）小头孔φD对端面A的垂直度φt。

3）小头孔φD对小头不加工外圆壁厚的均匀性。

试分析第一类自由度。

（5分）图1二、如图2所示减速器主动锥齿轮轴两端铣端面和钻中心孔，欲保证：1）轴向工序尺寸47mm和300mm。

2）轴两端面对轴线的垂直度。

3）轴两端中心孔对未加工之轴颈轴线的同轴度。

试分析第一类自由度。

（5分）图2三、试分析图3所示工件：传动轴总成滑动叉在两个短圆柱销1和一个短V形块4上定位时，定位元件所限制的自由度。

（5分）图31—短圆柱销4—短V形块16—工件四、试分析图4所示工件：传动轴总成突缘叉在平面支承6、定位套11和短菱形销2上定位时，定位元件所限制的自由度。

（5分）图42—短菱形销 6—平面支承 11—定位套 16—工件五、试分析图5所示工件：连杆在平面支承6、短圆柱销1和定位槽12上定位时，定位元件所限制的自由度。

图51—短圆柱销 6—平面支承 12—定位槽 16—工件六、在图6所示阶梯轴（双点划线表示）上铣削一平面，其工序尺寸为mm 028.030 ，有图a 、b 、c 、d 所示四种定位方案。

试计算如果不考虑阶梯轴两外圆柱同轴度公差时，五种定位方案的定位误差。

（15分）图61—阶梯轴2—直角铁3—V形块七、如图7所示的尺寸链：（15分）（1）判断组成环中的增环和减环。

（2）用极值法计算封闭环的基本尺寸、公差和极限偏差。

图7八、如图8所示为汽车倒档装置图。

设计要求倒档齿轮3的轮毂端面与垫片4间保证装配间隙0.5~1.0mm 。

设计规定A 1=20.6mm ；A 2=A 4=004.03.1-mm （标准件）；欲采用完全互换装配法保证装配精度，试设计确定有关零件的尺寸公差及极限偏差。

（15分）图8 汽车倒档装置装配图1—变速器壳体 2、4—垫片 3—倒档齿轮九、如图9所示为一齿轮装置图，装配精度要求：保证轴向间隙A 0=0~0.25mm 。

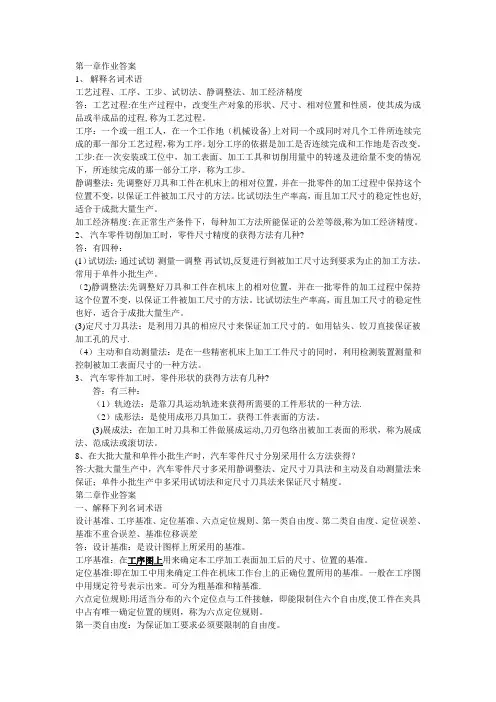

第一章作业答案1、解释名词术语工艺过程、工序、工步、试切法、静调整法、加工经济精度答：工艺过程:在生产过程中，改变生产对象的形状、尺寸、相对位置和性质，使其成为成品或半成品的过程,称为工艺过程。

工序：一个或一组工人，在一个工作地（机械设备)上对同一个或同时对几个工件所连续完成的那一部分工艺过程，称为工序。

划分工序的依据是加工是否连续完成和工作地是否改变。

工步:在一次安装或工位中，加工表面、加工工具和切削用量中的转速及进给量不变的情况下，所连续完成的那一部分工序，称为工步。

静调整法：先调整好刀具和工件在机床上的相对位置，并在一批零件的加工过程中保持这个位置不变，以保证工件被加工尺寸的方法。

比试切法生产率高，而且加工尺寸的稳定性也好,适合于成批大量生产。

加工经济精度:在正常生产条件下，每种加工方法所能保证的公差等级,称为加工经济精度。

2、汽车零件切削加工时，零件尺寸精度的获得方法有几种?答：有四种：(1）试切法：通过试切-测量—调整-再试切,反复进行到被加工尺寸达到要求为止的加工方法。

常用于单件小批生产。

（2)静调整法:先调整好刀具和工件在机床上的相对位置，并在一批零件的加工过程中保持这个位置不变，以保证工件被加工尺寸的方法。

比试切法生产率高，而且加工尺寸的稳定性也好，适合于成批大量生产。

(3)定尺寸刀具法：是利用刀具的相应尺寸来保证加工尺寸的。

如用钻头、铰刀直接保证被加工孔的尺寸.（4）主动和自动测量法：是在一些精密机床上加工工件尺寸的同时，利用检测装置测量和控制被加工表面尺寸的一种方法。

3、汽车零件加工时，零件形状的获得方法有几种?答：有三种：（1）轨迹法：是靠刀具运动轨迹来获得所需要的工件形状的一种方法.（2）成形法：是使用成形刀具加工，获得工件表面的方法。

(3)展成法：在加工时刀具和工件做展成运动,刀刃包络出被加工表面的形状，称为展成法、范成法或滚切法。

8、在大批大量和单件小批生产时，汽车零件尺寸分别采用什么方法获得？答:大批大量生产中，汽车零件尺寸多采用静调整法、定尺寸刀具法和主动及自动测量法来保证；单件小批生产中多采用试切法和定尺寸刀具法来保证尺寸精度。
