传动带基础知识培训

机械基础带传动教案一、教学内容本节课的教学内容选自人教版《机械基础》第五册第四章，主要介绍带传动的相关知识。

具体内容包括带传动的组成、工作原理、类型及选用方法。

通过对带传动的学习，使学生了解并掌握带传动在机械中的应用和重要性。

二、教学目标1. 了解带传动的组成和作用，理解其工作原理。

2. 掌握各种类型带传动的特点及选用方法。

3. 培养学生的实际操作能力和团队协作精神。

三、教学难点与重点重点：带传动的组成、工作原理、类型及选用方法。

难点：带传动的工作原理及选用方法。

四、教具与学具准备教具：多媒体课件、带传动模型、挂图。

学具：课本、笔记本、彩笔。

五、教学过程1. 实践情景引入：展示一辆汽车的发动机传动系统，让学生观察并思考其中运用了哪些传动方式。

2. 知识点讲解：（1）带传动的组成：带轮、传动带、张紧装置。

（2）带传动的工作原理：带轮通过带传动实现动力传递，带传动具有弹性滑动，可实现恒速传动。

（3）带传动的类型：V带、平带、同步带。

（4）带传动的选用方法：根据传动功率、传动速度、工作环境等因素进行选用。

3. 例题讲解：分析一个汽车发动机传动带的选用过程。

4. 随堂练习：让学生设计一个简单的传动系统，选择合适的带传动方式。

5. 课堂互动：学生分组讨论，分享各自的设计方案，互相评价。

六、板书设计带传动组成：带轮、传动带、张紧装置工作原理：带轮通过带传动实现动力传递，具有弹性滑动，恒速传动类型：V带、平带、同步带选用方法：根据传动功率、传动速度、工作环境等因素进行选用七、作业设计1. 描述带传动的组成和作用。

2. 解释带传动的工作原理。

3. 比较V带、平带、同步带的特点，选出适合自行车传动系统的带传动方式。

八、课后反思及拓展延伸1. 学生对本节课内容的掌握程度如何？是否达到了教学目标？2. 教学过程中是否存在不足？如何改进？3. 拓展延伸：研究带传动的未来发展，如新材料、新设计等。

重点和难点解析一、教学内容细节重点关注1. 带传动的组成：带轮、传动带、张紧装置。

带传动基础知识介绍：带传动的工作原理：.以张紧在至少两轮上带作为中间挠性件，靠带与轮接触面间产生摩擦力来传递运动或动力。

带传动的分类及优缺点：带传动的分类：按其传动原理不同可分为：摩擦型和啮合型两大类，摩擦型过载可以打滑但传动比不准确，啮合型可保证同步传动比。

以传动的原理来分：摩擦带传动，啮合带传动。

按用途分类：传动带，输送带； 按带的截面形状来分：平带，V 带，同步带。

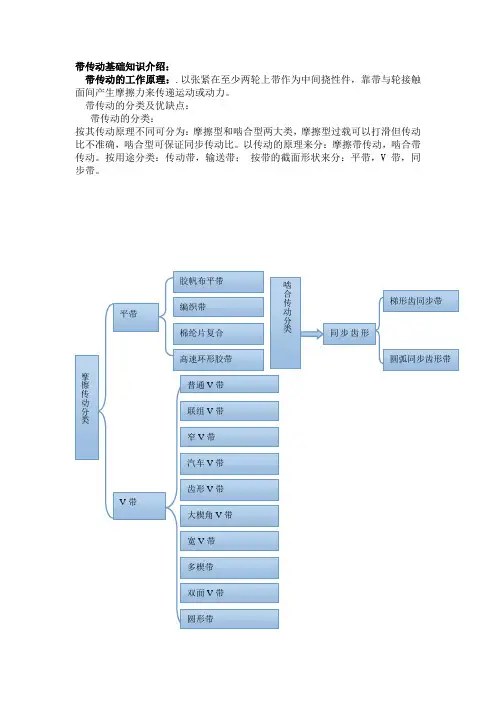

胶帆布平带编织带棉纶片复合高速环形胶带 窄V 带普通V 带 联组V 带汽车V 带齿形V 带多楔带大楔角V 带双面V 带圆形带 宽V 带V 带平带 摩擦传动分类 梯形齿同步带 圆弧同步齿形带 同步齿形带 啮合传动分类图： 带传动的类型（根据形状划分的）带传动优点：1）有过载保护作用(过载打滑可起到保护作用) 2）有缓冲吸振作用 3）运行平稳无噪音 4）适于远距离传动,传动最大距离为15m ）制造、安装精度要求不高 带传动的缺点：1）有弹性滑动使传动比i 不恒定 2）张紧力较大（与啮合传动相比）轴上压力较大 3）结构尺寸较大、不紧凑 4）打滑，使带寿命较短 5）带与带轮间会产生摩擦放电现象，不适宜高温、易燃、易爆的场合。

主要失效形式：1.带在带轮上打滑，不能传递动能。

2.带由于疲劳产生脱层、撕裂和拉断。

3.带的工作表面产生磨损。

带传动的应用：带传动应用于两轴平行，并且主动轮、从动轮平行的场合。

带传动的应用范围较为广泛，其工作速度一般为5m/s-25m/s, 使用高速环形胶带时可达60m/s ；使用锦纶片复合平带时，可达80m/s 。

胶帆布平带传递功率小于500Kw ，普通V 带传递功率小于700kW 。

带传动因具有许多的的优点，它广泛应用于各种中低精度的传动领域。

运动简图如图所示：电机输送带V 带减速器 联轴器图：带传动运动简图带和带轮平带和V 带平带。

胶帆布平带抗拉强度较大，耐湿性好，价廉，开边式教柔软。

在平带中应用最多。

此外编织带曲挠性好，传递功率小，易松弛。

第一章机械传动基础知识第一节基本概念一、常用的传动方式人类为了适应生活和生产上的需要，创造出各种各样的机器来代替或减轻人的劳动。

例如汽车、洗衣机以及各种机床。

在机器中，通常工作部分的转速（或速度）不等于动力部分的转速（或速度），运动形式往往也不同。

通常，将机器中动力部分的动力和运动按预定的要求传递到工作部分的中间环节，称为传动。

传动可以通过机、电、液等形式来实现。

在现代工业中，根据传动的原理不同，主要应用着机械传动、液压传动、气压传动和电传动等四种传动方式。

每种不同的传动形式都是通过一定的介质来传递能量和运动的，而由于传递介质的不同，形成了不同的传动特点，以及不同的适用范围。

1．机械传动机械传动是利用带轮、齿轮、链轮、轴、蜗杆与蜗轮、螺母与螺杆等机械零件作为介质来进行功率和运动的传递，即采用带传动、链传动、齿轮传动、蜗杆传动和螺旋传动等装置来进行功率和运动的传递。

机械传动是最常见的传动方式，它具有传动准确可靠、操纵简单、容易掌握、受环境影响小等优点，但也存在传动装置笨重、效率低、远距离布置和操纵困难、安装位置自由度小等缺点。

2．液压传动液压传动是采用液压元件，利用处于密封容积内的液体（油或水）作为工作介质，以其压力进行功率和运动的传递。

液压传动由于自身所具有的特点，在现代工业中得到广泛的应用。

3．气压传动气压传动是采用气动元件，利用压缩空气作为工作介质，以其压力进行运动和功率的传递。

气压传动近年来在国内外都得到很快发展，这是因为它不仅可以实现单机自动化，而且可以控制流水线和自动线的生产过程，是实现自动控制的一种重要方法。

4．电传动电传动是采用电力设备和电气元件，利用调整其电参数（电压、电流和电阻），来实现运动或改变运动速度。

如收录机中拖动磁带的小电机，机床电气控制装置，直流电机，变频电机等。

以上四种传动方式在现代传动装置中，充分发挥着各自的特点和作用。

下面将着重介绍一些常见的机械传动形式：带传动、链传动、齿轮传动和螺旋传动。

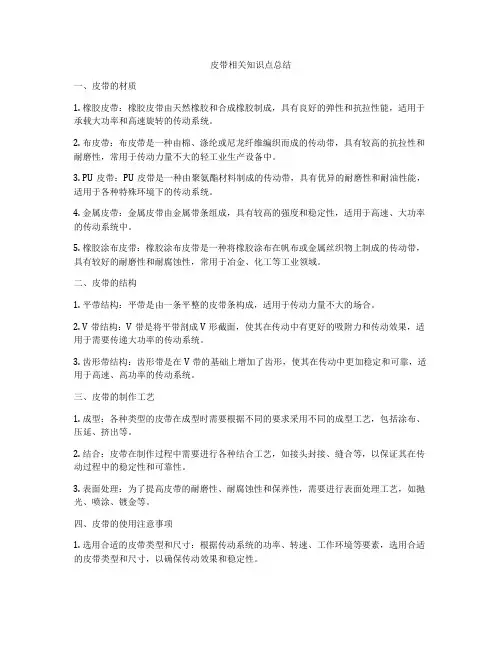

皮带相关知识点总结一、皮带的材质1. 橡胶皮带：橡胶皮带由天然橡胶和合成橡胶制成，具有良好的弹性和抗拉性能，适用于承载大功率和高速旋转的传动系统。

2. 布皮带：布皮带是一种由棉、涤纶或尼龙纤维编织而成的传动带，具有较高的抗拉性和耐磨性，常用于传动力量不大的轻工业生产设备中。

3. PU皮带：PU皮带是一种由聚氨酯材料制成的传动带，具有优异的耐磨性和耐油性能，适用于各种特殊环境下的传动系统。

4. 金属皮带：金属皮带由金属带条组成，具有较高的强度和稳定性，适用于高速、大功率的传动系统中。

5. 橡胶涂布皮带：橡胶涂布皮带是一种将橡胶涂布在帆布或金属丝织物上制成的传动带，具有较好的耐磨性和耐腐蚀性，常用于冶金、化工等工业领域。

二、皮带的结构1. 平带结构：平带是由一条平整的皮带条构成，适用于传动力量不大的场合。

2. V带结构：V带是将平带剖成V形截面，使其在传动中有更好的吸附力和传动效果，适用于需要传递大功率的传动系统。

3. 齿形带结构：齿形带是在V带的基础上增加了齿形，使其在传动中更加稳定和可靠，适用于高速、高功率的传动系统。

三、皮带的制作工艺1. 成型：各种类型的皮带在成型时需要根据不同的要求采用不同的成型工艺，包括涂布、压延、挤出等。

2. 结合：皮带在制作过程中需要进行各种结合工艺，如接头封接、缝合等，以保证其在传动过程中的稳定性和可靠性。

3. 表面处理：为了提高皮带的耐磨性、耐腐蚀性和保养性，需要进行表面处理工艺，如抛光、喷涂、镀金等。

四、皮带的使用注意事项1. 选用合适的皮带类型和尺寸：根据传动系统的功率、转速、工作环境等要素，选用合适的皮带类型和尺寸，以确保传动效果和稳定性。

2. 安装调整：在安装皮带时，需注意皮带的张紧和对中调整，使其与传动轮保持良好的接触状况。

3. 润滑保养：定期对皮带进行润滑和保养，以提高其使用寿命和工作效率。

4. 检查更换：及时检查皮带的磨损情况，发现磨损严重或裂纹等情况时，需及时更换皮带，以确保传动系统的安全稳定运行。

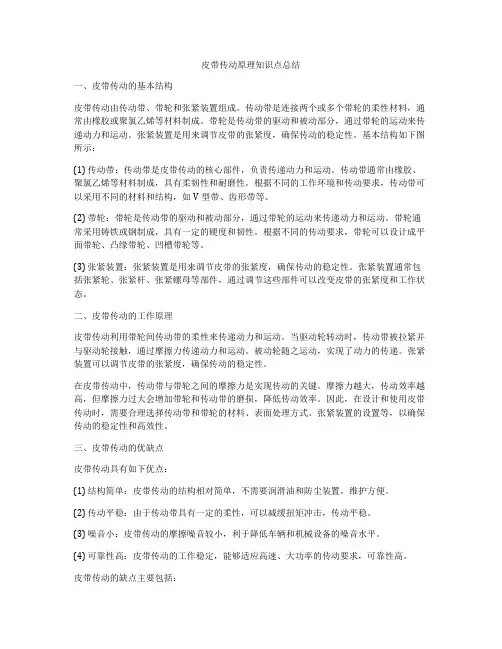

皮带传动原理知识点总结一、皮带传动的基本结构皮带传动由传动带、带轮和张紧装置组成。

传动带是连接两个或多个带轮的柔性材料，通常由橡胶或聚氯乙烯等材料制成。

带轮是传动带的驱动和被动部分，通过带轮的运动来传递动力和运动。

张紧装置是用来调节皮带的张紧度，确保传动的稳定性。

基本结构如下图所示：(1) 传动带：传动带是皮带传动的核心部件，负责传递动力和运动。

传动带通常由橡胶、聚氯乙烯等材料制成，具有柔韧性和耐磨性。

根据不同的工作环境和传动要求，传动带可以采用不同的材料和结构，如V型带、齿形带等。

(2) 带轮：带轮是传动带的驱动和被动部分，通过带轮的运动来传递动力和运动。

带轮通常采用铸铁或钢制成，具有一定的硬度和韧性。

根据不同的传动要求，带轮可以设计成平面带轮、凸缘带轮、凹槽带轮等。

(3) 张紧装置：张紧装置是用来调节皮带的张紧度，确保传动的稳定性。

张紧装置通常包括张紧轮、张紧杆、张紧螺母等部件，通过调节这些部件可以改变皮带的张紧度和工作状态。

二、皮带传动的工作原理皮带传动利用带轮间传动带的柔性来传递动力和运动。

当驱动轮转动时，传动带被拉紧并与驱动轮接触，通过摩擦力传递动力和运动。

被动轮随之运动，实现了动力的传递。

张紧装置可以调节皮带的张紧度，确保传动的稳定性。

在皮带传动中，传动带与带轮之间的摩擦力是实现传动的关键。

摩擦力越大，传动效率越高，但摩擦力过大会增加带轮和传动带的磨损，降低传动效率。

因此，在设计和使用皮带传动时，需要合理选择传动带和带轮的材料、表面处理方式、张紧装置的设置等，以确保传动的稳定性和高效性。

三、皮带传动的优缺点皮带传动具有如下优点：(1) 结构简单：皮带传动的结构相对简单，不需要润滑油和防尘装置，维护方便。

(2) 传动平稳：由于传动带具有一定的柔性，可以减缓扭矩冲击，传动平稳。

(3) 噪音小：皮带传动的摩擦噪音较小，利于降低车辆和机械设备的噪音水平。

(4) 可靠性高：皮带传动的工作稳定，能够适应高速、大功率的传动要求，可靠性高。

§８—１概述：一、带传动的组成和类型1．组成：主动带轮1，从动带轮22．工作原理：靠带和带轮间的摩擦力或啮合来传递运动和动力。
