钢筋机械连接作业指导书范本(doc 15页)

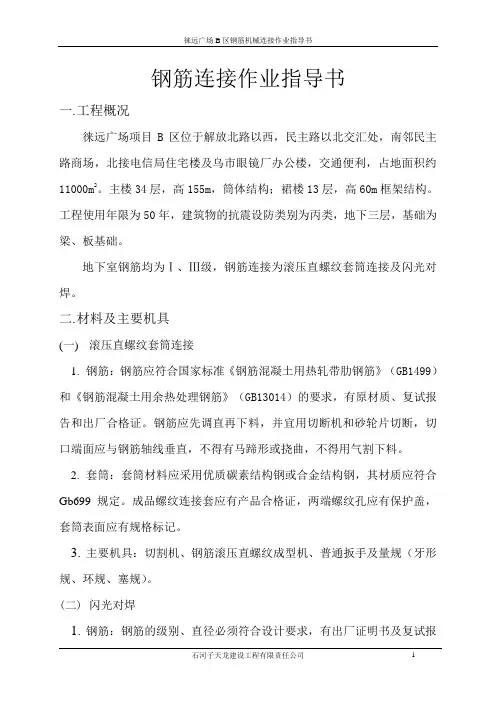

钢筋连接作业指导书一.工程概况徕远广场项目B区位于解放北路以西，民主路以北交汇处，南邻民主路商场，北接电信局住宅楼及乌市眼镜厂办公楼，交通便利，占地面积约11000m2。

主楼34层，高155m，筒体结构；裙楼13层，高60m框架结构。

工程使用年限为50年，建筑物的抗震设防类别为丙类，地下三层，基础为梁、板基础。

地下室钢筋均为Ⅰ、Ⅲ级，钢筋连接为滚压直螺纹套筒连接及闪光对焊。

二.材料及主要机具(一)滚压直螺纹套筒连接1.钢筋：钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499）和《钢筋混凝土用余热处理钢筋》（GB13014）的要求，有原材质、复试报告和出厂合格证。

钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

2.套筒：套筒材料应采用优质碳素结构钢或合金结构钢，其材质应符合Gb699规定。

成品螺纹连接套应有产品合格证，两端螺纹孔应有保护盖，套筒表面应有规格标记。

3.主要机具：切割机、钢筋滚压直螺纹成型机、普通扳手及量规（牙形规、环规、塞规）。

(二)闪光对焊1.钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2.主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。

三.作业条件(一)滚压直螺纹套筒连接1.钢筋直螺纹接头套丝及连接操作人员必须经过培训、考核，持证上岗。

2.钢筋端头螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件。

3.钢筋连接用的套筒已检查合格，进入现场挂牌整齐码放。

4.布筋图及施工穿筋顺序等已进行技术交底。

(二)闪光对焊1.焊工必须持有有效的考试合格证。

2.对焊机及配套装置、冷却水、压缩空气等应符合要求。

3.电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。

xxxxxxxxxx地块定销房建设项目钢筋机械连接（滚轧直螺纹）作业指导书xxxxxxxxxx建设（集团）有限责任公司2019年11月25日钢筋机械连接（滚轧直螺纹）作业指导书一、工程概况本工程为xxxxxxxxxx地块定销房建设项目，根据工程实际情况及有关现行规范对钢筋接头进行质量要求，本工程中的框架柱、基础筏板、梁等钢筋接头采用钢筋机械连接（滚轧直螺纹）的接头形式，为了保证钢筋的焊接质量满足钢筋焊接及验收规程规定特制定本作业指导书。

二、原材要求1、钢筋原材所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和物理性能的检测。

（每批数量不得大于30t）。

其中，外观检测中，重点检查钢筋表面不得出现裂纹、结疤和折叠；表面的凸块和其他缺陷的深度和高度不得大于所在部位尺寸的偏差，并测量本批钢筋的直径偏差。

对外观检查合格的每批钢筋中任选两根钢筋，对其母材质物理性能分别做拉伸和冷弯实验。

实验合格之后才能使用。

严禁使用不符合要求的原材。

2、连接套（套筒）钢筋连接直螺纹套筒为定型产品。

套筒母材质为45#钢。

每批套筒进场时须核实其产品合格证，两端有保护套进行保护，经进场质检员复核合格后方可用于施工，钢筋直螺纹加工必须有检验记录。

按照钢筋连接技术规程JGJ107-2016之相关要求，使用前分别对每种形式、级别、规格的连接接头进行型式检验。

三、操作步骤1、钢筋下料直螺纹接头钢筋端部应使用砂轮切割机切断钢筋，切口面应与钢筋轴线垂直，严禁马蹄形活翘曲，严禁用剪断机剪断或用气割切割下料；墩粗头严禁有与钢筋轴线相垂直的横向裂纹；钢筋丝头长度必须满足企业标准中产品设计要求，公差应为0～2.0p；钢筋丝头必须使用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p；对已检验合格的丝头必须加以保护。

2、钢筋加工1）开车前准备检查电源及滚压机床安装是否水平，向机床中的减速机注入润滑油，向冷却液箱中2）试车接通电源检查滚压头旋转方向，当面对滚压头时，滚压头应逆时针方向旋转，检查冷却液泵的旋转方向，冷却液应供应充足，回水通畅。

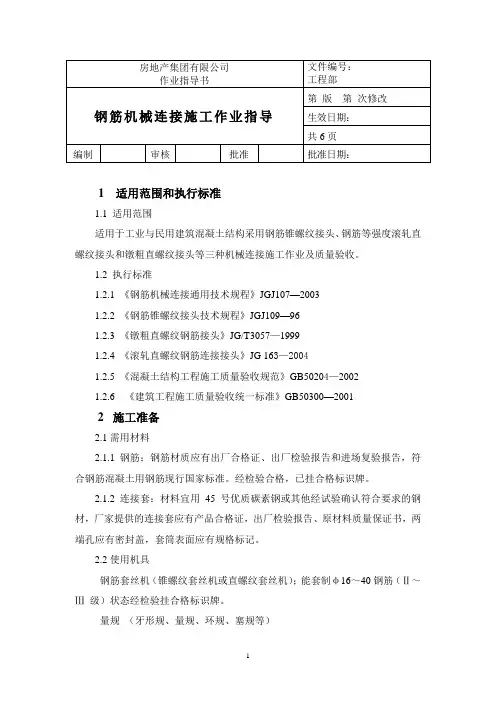

1 适用范围和执行标准1.1 适用范围适用于工业与民用建筑混凝土结构采用钢筋锥螺纹接头、钢筋等强度滚轧直螺纹接头和镦粗直螺纹接头等三种机械连接施工作业及质量验收。

1.2 执行标准1.2.1 《钢筋机械连接通用技术规程》JGJ107—20031.2.2 《钢筋锥螺纹接头技术规程》JGJ109—961.2.3 《镦粗直螺纹钢筋接头》JG/T3057—19991.2.4 《滚轧直螺纹钢筋连接接头》JG 163—20041.2.5 《混凝土结构工程施工质量验收规范》GB50204—20021.2.6 《建筑工程施工质量验收统一标准》GB50300—20012施工准备2.1需用材料2.1.1钢筋：钢筋材质应有出厂合格证、出厂检验报告和进场复验报告，符合钢筋混凝土用钢筋现行国家标准。

经检验合格，已挂合格标识牌。

2.1.2 连接套：材料宜用45号优质碳素钢或其他经试验确认符合要求的钢材，厂家提供的连接套应有产品合格证，出厂检验报告、原材料质量保证书，两端孔应有密封盖，套筒表面应有规格标记。

2.2使用机具钢筋套丝机（锥螺纹套丝机或直螺纹套丝机）；能套制φ16～40钢筋（Ⅱ～Ⅲ级）状态经检验挂合格标识牌。

量规（牙形规、量规、环规、塞规等）力矩扳手及扳手辅助机具：砂轮锯、角向磨光机、台式砂轮机2.3作业条件2.3.1凡参与施工的操作工人、技术管理和质量管理人员均应经技术培训，操作工人应经考核合格后持证上岗（由厂家培训、发证）。

2.3.2 钢筋连接开始前及施工过程中，应对每批进场钢筋和接头进行工艺检验，其检验试件各不少于3件。

2.3.3提供足够的场地摆放套丝机，并搭设安全防护棚（或防雨棚）。

2.3.4墙柱竖筋连接时，应提供安全防护措施及搭设适宜安装高度的脚手架。

3操作工艺3.1螺纹加工3.1.1螺纹加工前，应检查钢筋端头质量，对“歪头”、“崩口”的应切除（不得用风焊机切），并用磨光机磨边。

3.1.2加工前，检查钢筋是否有油污或锈蚀，应用除油剂或钢丝刷除油或除锈。

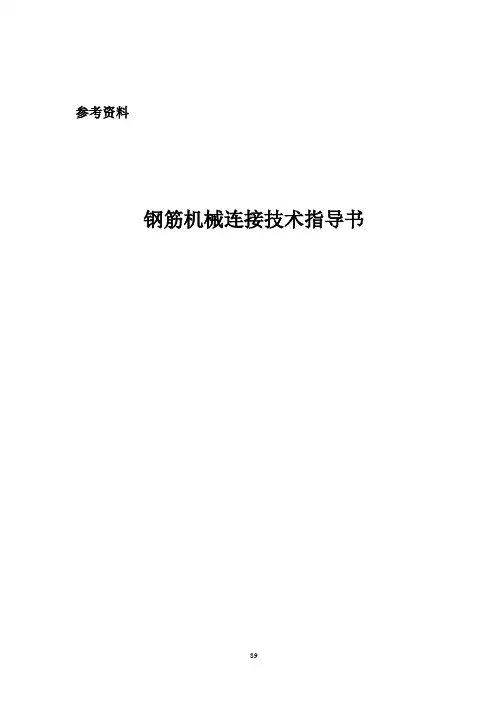

参考资料钢筋机械连接技术指导书目录前言第一部分滚压直螺纹连接作业指导书第二部分镦粗直螺纹连接作业指导书第三部分套筒挤压连接作业指导书附件一直螺纹连接钢筋笼的工艺流程及安装图附件二挤压连接钢筋笼的工艺流程及安装图前言钢筋机械连接已经被国家建设部在房建领域广泛推广多年，且发布了相应的技术条件和验收标准，为正确应用钢筋机械连接提供技术标准支持。

钢筋机械连接是通过钢筋与连接件的机械咬合作用或端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

其特点是降低质量隐患、质量稳定可靠（可达到Ⅰ级水平的接头，可以应用于任何工程部位，且在同一连接区段除有抗震设防要求的梁端、柱端箍筋加密区外的接头百分率可以100%布置）、施工效率高、操作简单、节电环保、综合经济效益显著等，目前已经逐步代替传统的焊接和绑扎，大量应用于各类建设工程如电站、桥梁、车站、机场、运动场馆、住宅等粗直径钢筋（大于等于16mm）的连接中。

根据连接原理与工艺的不同，目前国内钢筋机械连接分为滚压直螺纹连接、镦粗直螺纹连接和套筒挤压连接三种形式。

这些方法除了具有机械连接的上述质量稳定可靠、施工效率高、操作简单、耗电少、保护环境等共同优点外，根据各自的连接原理不同又有各自的特点。

1．滚压直螺纹连接1）滚压直螺纹连接是将钢筋端部用滚轧工艺（可直接滚轧或经前期加工）加工成直螺纹，并用相应的连接套筒将两根钢筋相互连接的钢筋连接方法。

2）丝头加工、安装速度快。

只需要一台设备进行丝头地面预制，一个丝头加工时间仅需要30～60s，连接一个接头大约需要0.5～1min，速度很快。

3）当连接不能转动的钢筋如钢筋笼工位接长、隧道圆弧钢筋对接时，应采用加长丝头的接头形式。

但该形式的缺点是不能100%达到最高级--Ⅰ级接头性能，可以100%达到Ⅱ级。

4）价格便宜，非常适用于一端钢筋可以自由旋转的钢筋的接长。

但应用于钢筋笼对接时，需要钢筋笼绑扎精度高，且在设计允许使用Ⅱ级接头（加长丝）的部位使用。

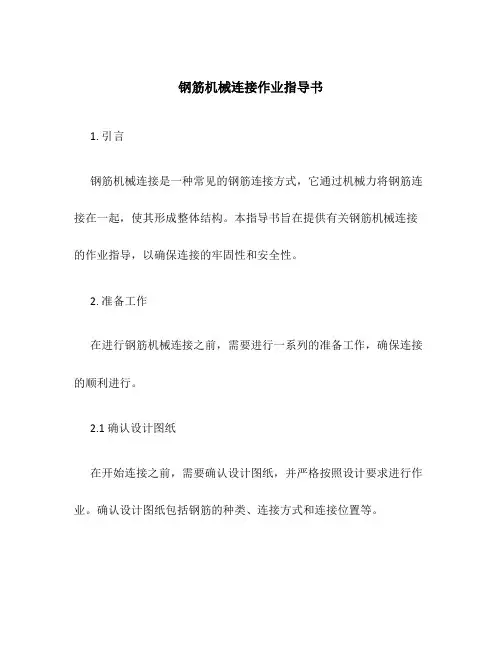

钢筋机械连接作业指导书1. 引言钢筋机械连接是一种常见的钢筋连接方式，它通过机械力将钢筋连接在一起，使其形成整体结构。

本指导书旨在提供有关钢筋机械连接的作业指导，以确保连接的牢固性和安全性。

2. 准备工作在进行钢筋机械连接之前，需要进行一系列的准备工作，确保连接的顺利进行。

2.1 确认设计图纸在开始连接之前，需要确认设计图纸，并严格按照设计要求进行作业。

确认设计图纸包括钢筋的种类、连接方式和连接位置等。

2.2 准备工具和材料准备适当的工具和材料是连接过程中的必要步骤。

常用的工具包括扳手、扳钳、工具箱等。

而常用的材料包括机械连接件、螺栓、垫圈等。

2.3 检查连接件和螺栓在使用连接件和螺栓之前，需要仔细检查它们的质量和尺寸是否符合要求。

如果发现有问题，应及时更换。

3. 连接操作3.1 清理钢筋在进行机械连接之前，需要清理钢筋表面的杂物和锈蚀，以确保连接的牢固性。

可以使用钢丝刷或砂纸进行清理。

3.2 安装连接件根据设计要求，选择合适的连接件，并将连接件安装在钢筋上。

确保连接件与钢筋的配合紧密，无松动现象。

3.3 固定连接件在连接件安装完成后，用扳手或扳钳等工具紧固连接件。

要确保连接件固定牢固，防止松动。

3.4 安装螺栓在连接件固定完成后，安装螺栓。

根据设计要求选择合适的螺栓，并使用扳手逐步拧紧。

3.5 检查连接质量在连接完成后，应进行连接质量的检查。

要检查连接件和螺栓是否安装正确，是否紧固牢固。

3.6 防止锈蚀连接完成后，应采取防止钢筋锈蚀的措施。

可以对连接处涂刷防锈漆或进行其他防锈处理。

4. 安全注意事项在进行钢筋机械连接操作时，需要注意以下安全事项，以确保操作人员的安全：•穿戴合适的个人防护装备，包括手套和眼镜等。

•注意工作环境的安全，确保周围没有杂物、堆积物或其他危险物。

•使用工具时要谨慎，不要随意扔掷或滑动工具。

•不要在连接操作过程中突然离开或分散注意力，以免发生意外。

5. 结论钢筋机械连接是一种常见的钢筋连接方式，通过机械力将钢筋连接在一起，使其形成整体结构。

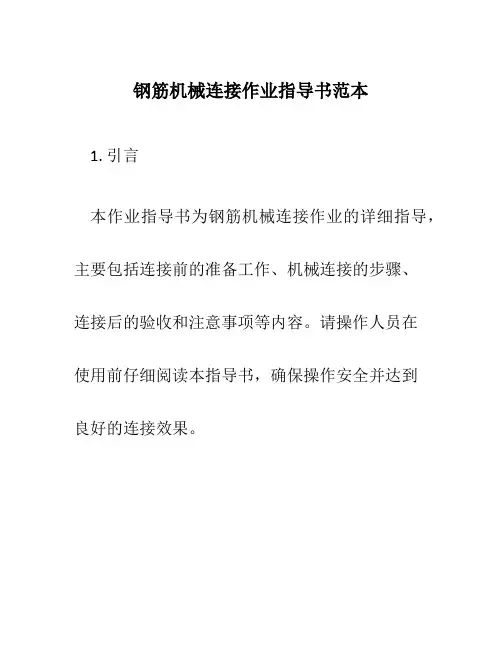

钢筋机械连接作业指导书范本1. 引言本作业指导书为钢筋机械连接作业的详细指导，主要包括连接前的准备工作、机械连接的步骤、连接后的验收和注意事项等内容。

请操作人员在使用前仔细阅读本指导书，确保操作安全并达到良好的连接效果。

2. 准备工作在进行钢筋机械连接作业之前，需要进行以下准备工作：2.1 检查设备和工具确保连接所需的设备和工具完整、正常工作。

其中包括：•钢筋连接机械设备•钢筋切割设备•气动工具•手动工具（如扳手、锤子等）•安全防护设备（如手套、安全帽、护目镜等）2.2 检查钢筋材料检查使用的钢筋材料是否符合要求，包括钢筋的类型、规格和质量等。

2.3 阅读使用说明书阅读钢筋连接机械设备的使用说明书，了解设备的操作步骤、安全事项和维护方法。

2.4 确定连接位置和数量根据设计图纸和实际需求，确定连接的位置和数量。

3. 机械连接步骤3.1 切割钢筋根据连接位置和要求，使用钢筋切割设备将钢筋切割成相应的长度。

3.2 清理钢筋使用刷子等工具清理钢筋表面的灰尘、污垢和锈蚀物。

3.3 准备连接套筒选择适当型号的连接套筒，根据要求将套筒安装到钢筋连接机械设备上。

3.4 确定套筒位置根据连接位置，将连接套筒正确放置在待连接的钢筋上，并确保套筒与钢筋的接触面充分。

3.5 进行连接按照钢筋连接机械设备的操作步骤，将连接套筒和钢筋进行连接，确保连接牢固。

3.6 验收检查连接的牢固性和质量，确保连接符合要求。

4. 连接后的验收和注意事项4.1 验收标准根据设计要求和相关规范，对连接的牢固性、尺寸、位置等进行验收。

4.2 检查连接是否牢固使用适当的工具或仪器，检测连接的牢固性。

4.3 注意事项•操作人员应穿戴好安全防护设备，并遵守相关操作规程和安全事项。

•操作人员应熟悉钢筋连接机械设备的使用方法，并按要求进行操作。

•在作业过程中，注意周围环境的安全和整洁，防止事故发生。

•完成作业后，及时对设备进行保养和维护，确保设备的正常使用。

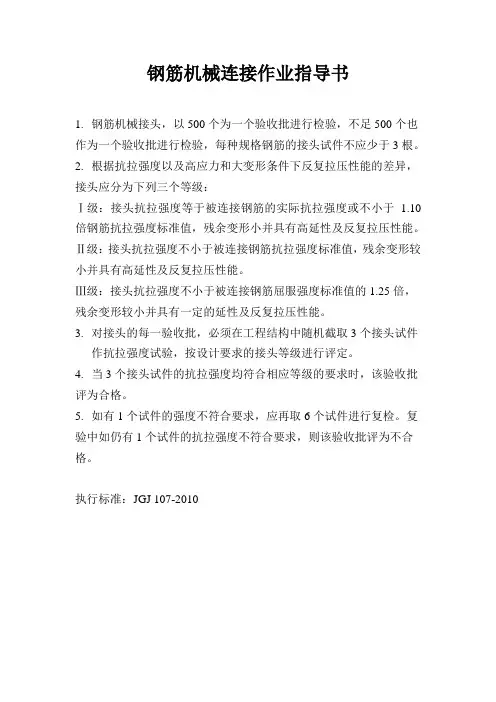

钢筋机械连接作业指导书
1.钢筋机械接头，以500个为一个验收批进行检验，不足500个也作为一个验收批进行检验，每种规格钢筋的接头试件不应少于3根。

2.根据抗拉强度以及高应力和大变形条件下反复拉压性能的差异，接头应分为下列三个等级：
Ⅰ级：接头抗拉强度等于被连接钢筋的实际抗拉强度或不小于 1.10倍钢筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能。

Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值，残余变形较小并具有高延性及反复拉压性能。

Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的1.25倍，残余变形较小并具有一定的延性及反复拉压性能。

3.对接头的每一验收批，必须在工程结构中随机截取3个接头试件
作抗拉强度试验，按设计要求的接头等级进行评定。

4.当3个接头试件的抗拉强度均符合相应等级的要求时，该验收批评为合格。

5.如有1个试件的强度不符合要求，应再取6个试件进行复检。

复验中如仍有1个试件的抗拉强度不符合要求，则该验收批评为不合格。

执行标准：JGJ 107-2010。

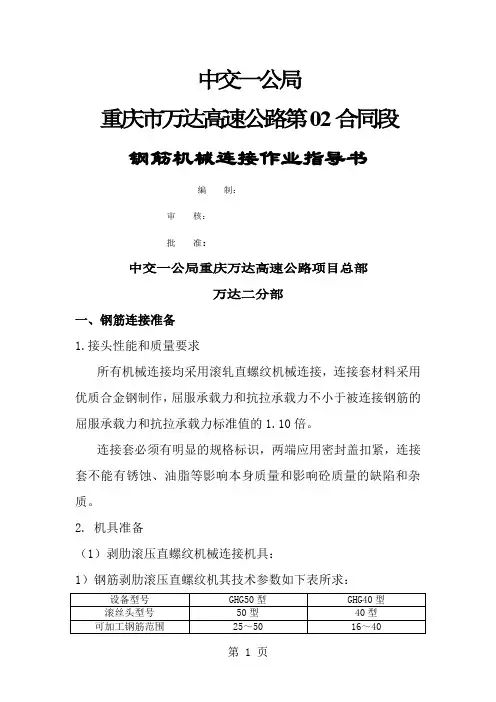

中交一公局重庆市万达高速公路第02合同段钢筋机械连接作业指导书编制：审核：批准：中交一公局重庆万达高速公路项目总部万达二分部一、钢筋连接准备1.接头性能和质量要求所有机械连接均采用滚轧直螺纹机械连接，连接套材料采用优质合金钢制作，屈服承载力和抗拉承载力不小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.10倍。

连接套必须有明显的规格标识，两端应用密封盖扣紧，连接套不能有锈蚀、油脂等影响本身质量和影响砼质量的缺陷和杂质。

2. 机具准备（1）剥肋滚压直螺纹机械连接机具：1）钢筋剥肋滚压直螺纹机其技术参数如下表所求：2）限位挡铁：对钢筋的夹持位置进行限位，型号划分与钢筋规格相同。

3）螺纹环规：用于检验钢筋丝头的专用量具。

4）力矩扳手：力矩扳手的精度为±5%。

5）砂轮切割机：用于钢筋端面平头。

（2）、用于检验钢筋丝头的专用量具：1）钢筋压接器YJQ-32（3台）：用于挤压钢筋接头。

2）辅助机具：包括模具、检测工具（卡板、测深尺）。

（3）、施工手续现场所有钢筋工必须具备上岗证，钢筋机械接头施工的人员必须进行技术培训，经考核合格后方可执证上岗。

未经培训的人员严禁操作设备。

3.钢筋下料钢筋下料用专用机床或砂轮切割机下料，切口端面应于钢筋轴线垂直，端面应平整，不得有马蹄形或挠曲。

4.丝头加工加工丝头的牙形、螺纹、螺距必须和连接套的牙形、螺纹、螺距一致，有效丝段内的秃牙累计不大于半丝口周长。

用相应的环规和丝头板检验。

滚轮直螺纹时应用水溶性切削润滑液，不得用机油代替切削润滑液或不加润滑液直接滚轮丝头。

钢筋丝头加工后应全数每个检查，检查合格后方可加工下一丝头，并填写加工记录；质检员对每批丝头随机抽查10%，并不少于10个，如发现有不合格品则全数检验；不合格的丝头应切除后从新加工。

钢筋丝头一端戴上保护套，另一端拧上连接套，并按规格分类堆放，并挂牌标识。

二、钢筋连接施工钢筋连接时，应核对规格、型号，并确保丝头和连接套的丝口干净、无损伤。

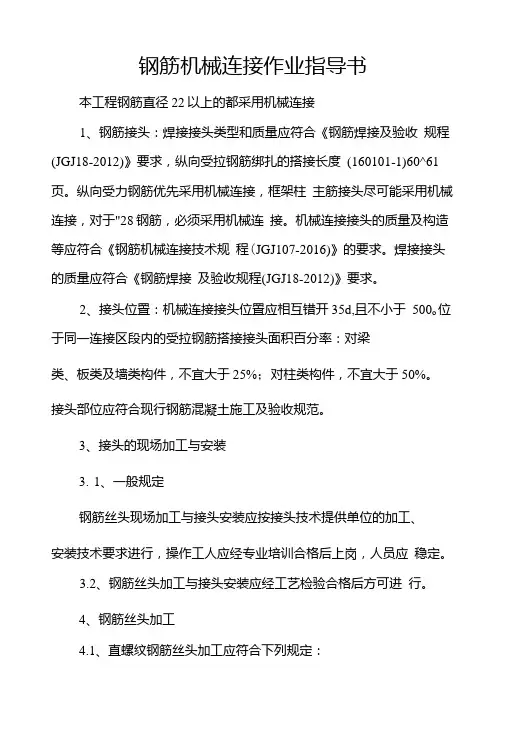

钢筋机械连接作业指导书本工程钢筋直径22以上的都采用机械连接1、钢筋接头：焊接接头类型和质量应符合《钢筋焊接及验收规程(JGJ18-2012)》要求，纵向受拉钢筋绑扎的搭接长度(160101-1)60^61页。

纵向受力钢筋优先采用机械连接，框架柱主筋接头尽可能采用机械连接，对于"28钢筋，必须采用机械连接。

机械连接接头的质量及构造等应符合《钢筋机械连接技术规程(JGJ107-2016)》的要求。

焊接接头的质量应符合《钢筋焊接及验收规程(JGJ18-2012)》要求。

2、接头位置：机械连接接头位置应相互错开35d,且不小于500o位于同一连接区段内的受拉钢筋搭接接头面积百分率：对梁类、板类及墙类构件，不宜大于25%；对柱类构件，不宜大于50%。

接头部位应符合现行钢筋混凝土施工及验收规范。

3、接头的现场加工与安装3.1、一般规定钢筋丝头现场加工与接头安装应按接头技术提供单位的加工、安装技术要求进行，操作工人应经专业培训合格后上岗，人员应稳定。

3.2、钢筋丝头加工与接头安装应经工艺检验合格后方可进行。

4、钢筋丝头加工4.1、直螺纹钢筋丝头加工应符合下列规定：1）钢筋端部应釆用带锯、砂轮锯或带圆弧形刀片的专用钢筋切断机切平；2）墩粗头不应有与钢筋轴线相垂直的横向裂纹；3）钢筋丝头长度应满足产品设计要求，极限偏差应为P4）钢筋丝头宜满足6f级精度要求，应采用专用直螺纹量规检验，通规应能顺利旋人并达到要求的拧人长度，止规旋人不得超过忡。

各规格的自检数量不应少于10%,检验合格率不应小于95%o4.2锥螺纹钢筋丝头加工应符合下列规定：1）钢筋端部不得有影响螺纹加工的局部弯曲；2）钢筋丝头长度应满足产品设计要求，拧紧后的钢筋丝头不得相互接触，丝头加工长度极限偏差应为-0. 5P〜・1. 5 P ；3）钢筋丝头的锥度和螺距应采用专用锥螺纹量规检验；各规格丝头的自检数量不应少于10%,检验合格率不应小于95%。

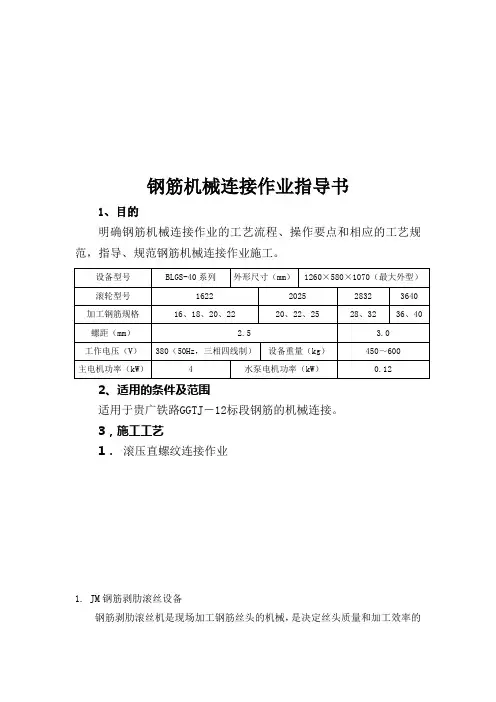

钢筋机械连接作业指导书1、目的明确钢筋机械连接作业的工艺流程、操作要点和相应的工艺规范，指导、规范钢筋机械连接作业施工。

2、适用的条件及范围适用于贵广铁路GGTJ－12标段钢筋的机械连接。

3，施工工艺1．滚压直螺纹连接作业1. JM钢筋剥肋滚丝设备钢筋剥肋滚丝机是现场加工钢筋丝头的机械，是决定丝头质量和加工效率的关键因素。

JM型钢筋剥肋滚丝机由电控箱、虎钳组、张刀剥肋滚丝机构、减速机构、冷却机构、电机、机架等组成。

主要参数见下表：2.JM剥肋滚压直螺纹连接套筒直螺纹套筒是构成接头的重要组成部分，用45号优质碳素结构钢加工而成。

机械性能应符合下表要求：套筒尺寸参数如下：3. 丝头加工工艺及接头组接3.1准备工作3.1.1 设备、工具、附件、配电装置的准备滚丝机必须平稳着落在坚实的地面上，保证工作时稳固可靠。

滚丝机机头前须搭设钢筋支架，待加工钢筋放在支架上，钢筋轴线与机头中心应在同一平面上。

常用工具有：螺纹环规、定位块与棒、丝头保护帽、呆扳手（管钳）、测力扳手等。

加工现场要配备有漏电保护器的配电箱，箱内有三相四线插座（380V、20A）和接地端子。

其它附件、易损易耗件：冷却润滑液、滚轮、滚针、垫片、滚轮轴、剥肋刀等。

3.1.2钢筋的准备钢筋端面要平整，并与钢筋轴线垂直。

任何可能影响滚压螺纹牙型完整度的缺陷均应处理，如切口马蹄、翘边、坡度等。

距钢筋端头0.5M 范围内不得有影响钢筋丝头加工质量的弯曲。

距钢筋端头0.3M 范围内不得粘结沙土、砂浆等附着物。

3.1.3人员的准备加工钢筋丝头班组，每台滚丝机配操作人员一名，还要有接头组接人员和辅助人员若干。

操作人员和接头组接人员必须经过培训，培训合格并取得操作证后方能上岗作业。

操作人员负责丝头加工和质量自检；辅助人员负责搬运钢筋，给钢筋丝头拧上塑料保护帽或套筒；组接人员负责工位安装组接钢筋接头。

3.2 丝头加工3.2.1 丝头示意图如下：JM 丝头参数如下表：钢筋 规格Φ16Φ18Φ20Φ22Φ25Φ28Φ32Φ36Φ40套筒长度40mm 45mm 50mm 55mm 60mm 66mm 75mm 90mm 99mm公称直径×螺距M17× 2.5 M19× 2.5 M21× 2.5 M23× 2.5 M26× 2.5 M29× 3.0 M33×3.0 M37× 3.0 M41×3.0剥肋直径 15.2-0.1 17.1-0.1 19.1-0.1 21.1-0.1 23.9-0.1 26.9-0.1 30.6-0.1 34.5-0.1 38.1-0.1剥肋 长度 20-1.0 22.5-1.0 25-1.0 27.5-1.0 30-1.0 33-1.0 37.5-1.0 45-1.0 49.5-1.0 丝头 长度 20+2.522.5+2.525+2.527.5+2.530+2.533+3.037.5+3.045+3.049.5+3.0丝头 扣数8～9 9～10 10～11 11～12 12～13 11～1212.5～13.515～16 16.5～17.5备注 1. 丝头长度公差比行业规范严 1 倍（行标为0～2扣）； 2. 剥肋长度不含斜坡。

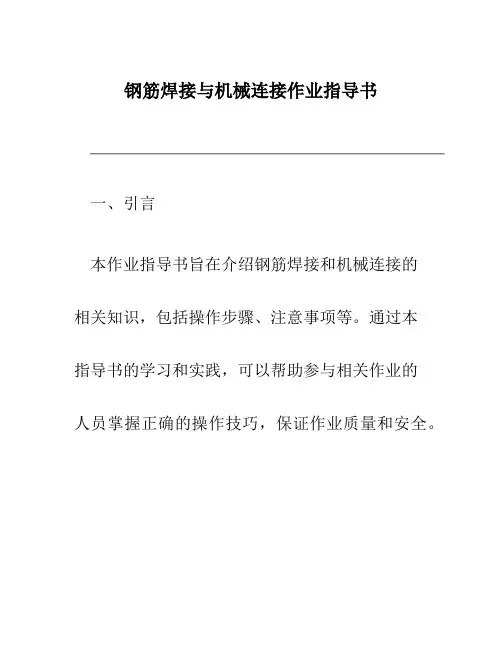

钢筋焊接与机械连接作业指导书一、引言本作业指导书旨在介绍钢筋焊接和机械连接的相关知识，包括操作步骤、注意事项等。

通过本指导书的学习和实践，可以帮助参与相关作业的人员掌握正确的操作技巧，保证作业质量和安全。

二、钢筋焊接作业指导2.1 焊接器材准备在进行钢筋焊接作业之前，需要准备以下器材：- 焊接机（焊床、电极等） - 电源配电装置 - 钳工工具（扳手、螺钉刀等）- 防护设备（焊接手套、面罩、防护服等） - 焊接材料（钢筋、焊条等）2.2 焊接操作步骤1.检查焊接机和电源等器材是否正常。

2.准备好要焊接的钢筋和焊条。

3.确定焊接位置和方向。

4.提前清理焊接区域，确保无污物和油渍。

5.佩戴好防护设备。

6.将焊接机的电极调至适当的电流和电压。

7.选择正确的焊接电极和焊接材料。

8.将焊接电极插入焊机焊嘴，并握住焊接手柄。

9.将焊接电极与工件接触，并进行线性运动焊接。

10.焊接完成后，断开电源和焊接机，等待冷却。

2.3 注意事项•在进行钢筋焊接作业前，必须进行安全培训，了解相关操作流程和安全规范。

•在进行焊接作业时，应严格按照操作步骤进行，确保操作正确。

•在焊接时，应注意保持稳定的姿势，避免手部晃动和错误接触。

•在进行焊接作业时，必须使用合适的防护设备，包括面罩、手套、防护服等。

•在焊接作业现场，应保持干燥、整洁，并清理掉可能引起火灾的杂物。

•在焊接材料选择上，应根据具体情况选择适当的材料，确保焊接质量。

三、机械连接作业指导3.1 机械连接器材准备在进行机械连接作业之前，需要准备以下器材：- 连接件（螺栓、螺母等） - 扳手、榔头等钳工工具 - 座钟、千斤顶等千斤顶设备 - 清洁剂、润滑剂等3.2 机械连接操作步骤1.检查连接件的规格和质量，确保合格。

2.清理连接件和连接面，确保无污物和油渍。

3.将连接件与工件对准，确认连接位置和方向。

4.使用合适的工具，拧紧连接件。

5.使用座钟或千斤顶等设备，进行定位校准。

新建*＊＊**＊＊＊****＊＊＊＊＊＊＊＊项目部钢筋机械连接施工方案编制:审核：批准：＊**＊**＊*＊*＊＊*＊＊*＊*********目部***＊＊**＊＊＊2011年4月2日目录1总则 (1)1.1编制依据 (1)1。

2人员要求 (2)1.3原材要求 (2)2操作步骤 (3)2.1钢筋下料 (3)2.2钢筋加工 (3)3施工质量要求 (4)3。

1加工要求 (4)3.2丝头加工质量 (4)3。

3丝头外观质量 (4)3。

4直螺纹钢筋接头的安装质量 (4)4施工注意事项 (5)5施工验收标准及内容 (6)5.1接头等级的选定 (6)5.2搭接要求 (6)6试件 (7)6.1工艺检验 (7)7安全及环保要求 (10)钢筋机械连接施工方案1总则1.1编制依据1）本作业指导书是以《钢筋机械连接通用技术规程》JGJ107—2010、《混凝土结构设计规范》GB50010-2002和《水工混凝土施工规范》DL/T5144-2001为主要依据，指导书未提及的部分，仍执行现行国家规范及行业标准。

2）钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等优点，对抢工期具有显著的优势，接头可预制，工厂化生产，质量稳定可靠。

常用的钢筋机械连接接头类型有挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头、熔融金属充填套筒接头、水泥灌浆充填套筒接头、受压钢筋端面平接头等。

在工程施工中,采用何种类型的钢筋机械连接技术应根据有关设计要求、工程施工条件、综合效益、质量稳定性及该技术在水利水电工程或其它建筑工程中应用成功的经验等因素来选定。

从几种接头连接技术的对比优势来看，宜优先采用滚压直螺纹套筒接头,并经设计与监理单位审查同意。

3) 各种类型的钢筋机械连接各有特点，施工工艺大同小异，本作业指导书以施工工艺和检测手段比较简单、连接质量比较稳定可靠的滚压型等强直螺纹连接技术为例进行编写,其它类型的钢筋机械连接可依此为参考.4）实行本作业指导书的目的是在我局承建的各类工程混凝土结构中推广使用钢筋机械连接,做到技术先进、安全适用、经济合理，使钢筋机械连接施工程序化，以实现工程施工快速、优质、安全、高效，同时提高我局的施工管理水平和施工队伍素质.5) 在施工管理和作业中，凡违反本作业指导书而对工程质量、安全、进度及经济造成不良后果者,应按我局的有关规章制度视其情节和严重程度给予罚款及行政处罚。

钢筋连接作业指导书一、工程概况：本工程为白银供电公司“西山银珠家园”住宅小区，建设场地位于甘肃省白银市白银区北京路51号，东临白银西山公园，南靠白银市委党校。

16#楼地上16层，地下2层，17、18#楼地下2层，地上26层，地下一层为设备用房，地下2层为平战转换甲类核6级人防地下室。

基础采用平板式筏型基础，中风化砂岩层，地基基础设计等级为甲级。

房屋建筑高度16#楼为47.050米，17、18#楼76.050米。

本工程主体为钢筋混凝土框架剪力墙结构，基础为平板式筏形基础。

工程设计要求：钢筋：HPB300级钢筋、HPB335级、HRB400级、冷轧带肋钢筋。

焊条：HPB300级钢筋焊接用E43焊条，HPB335级钢筋焊接用E50焊条，HRB400级钢筋焊接用E55焊条。

接头方式：基础底板机械连接，其他钢筋直径大于20者，接头等级为Ⅰ级。

本工程将直螺纹机械连接、电渣压力焊和手工电弧焊作为特殊过程进行控制，编制本作业指导书，以指导施工。

二、编制依据1、建设单位提供的施工图设计文件、图纸会审纪要。

2、《钢筋焊接及验收规程》JGJ18-2003，《钢筋机械连接通用技术规程》JGJ107-2003，《混凝土结构工程施工质量验收规范》GB50204-2002。

3、国家现行的其他相关技术标准、图集和强制性条文的规定。

4、公司《管理手册》、《程序文件》。

三、施工工艺（一）钢筋手工电弧焊连接主要用于梁纵向钢筋连接。

1、施工准备1）机械准备采用BX3-500-2型交流弧焊机。

2）材料（1）钢筋：各种规格、级别的钢筋，必须有出厂合格证，并经复试合格，钢筋无老锈及油污。

（2）焊条：焊条必须有出厂合格证。

焊条应分类、分牌号放在通风良好、干燥的库房保管好，焊条在焊接前一般在250℃～300℃烘箱内烘干。

3）作业条件：（1）焊工应经过有关部门的培训考核，持证上岗。

焊工上岗时应穿戴好焊工鞋、焊工手套等劳动防护用品。

（2）电焊机等机具设备完好，焊机要按规定正确接通电源，施焊前必须认真检查机具设备是否处于正常状态，并检查电流、电压是否符合施焊要求。
