ACEVEL LED照明产品电气强度测试要求和标准
一.相关定义
1. CLASS O级灯(EN):仅以基本绝缘为电击保护措施的灯具,无接地等保护
措施。
2.CLASS I级灯(EN):除了基本绝缘为电击保护措施外,还采用了其它如接地等保护性措施的灯具。
3.CLASS II级灯具(EN):采取双重绝缘或增加绝缘为电击保护措施的灯具。
其绝缘效果不依赖于接地或安装条件。
4.CLASS III级灯(EN):使用特低安全电压(SELV)为防电击保护方式的灯具。
5. EN安全特低电压(SELV-safety extra-low voltage):在通过诸如安全隔
离变压器或转换器与供电电源隔离开来的电路中,在导体之间或在任何导体与接地之间,其交流电压有效值不超过50V。
6.基本绝缘(EN):加在带电部件上提供基本的防触电保护的绝缘。耐压应在2U+1000V以上(U:当地的电网电压)。
7.补充绝缘(EN):附加在基本绝缘基础上的独立的绝缘,用于基本绝缘失效时提供防触电保护。耐压值应在2U+1750V以上(单层)。
8.双层绝缘(EN):基本绝缘与补充绝缘组成的绝缘,耐压值应在4U+2750V 以上(即基本绝缘与补充绝缘耐压之和)。
9.增强绝缘(EN):绝缘效果与双层绝缘相当的一种加强性绝缘。从总体上看,
一般只为一层,但也可由多层组成,且各层不可明确进行分割并单独测量。
耐压值应在4U+2750V以上。
10. 如何识别灯具产品的防触电保护等级:
A.CLASS 0级灯,无代表符号。
特征:电源电压为50V以上高压/单层绝缘/无接地。
B.CLASS I级灯,无代表符号。单层绝缘结构,外露可触金属需接地。CLASS
I 灯中可有部分结构为CLASS II结构。
特征:电源电压为50V以上高压/单层绝缘/有接地。
C.CLASS II级灯,用符号“回”表示。II级灯通常为双重绝缘结构,但可以有部分结构为CLASS III结构(如变压器之后的低压部分)。(内置式变压器应设计为二类灯具)。
特征:电源电压为50V以上高压/双重绝缘/无接地。
D.CLASS III 级灯。用符号“”表示,供电为安全特低电压SELV(外置变压器直插式灯具)特征:电源电压为50V以下低压/单层绝缘/无接地。
美规(UL)为安全电压不超过30V(峰值42.4V)。

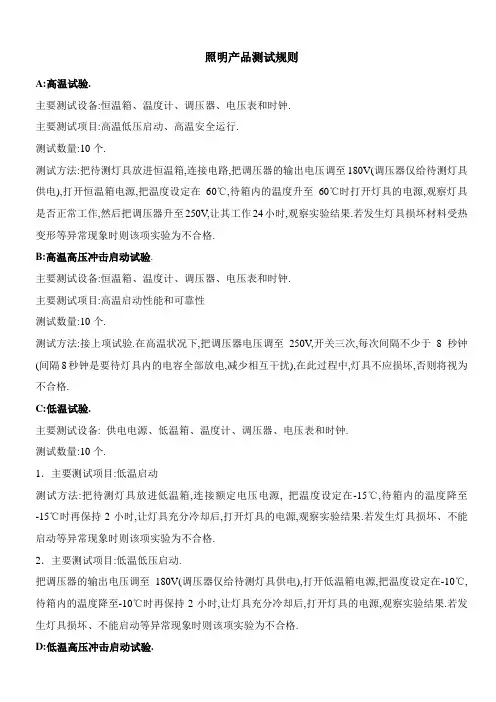

11. 型式试验:即是为了验证产品能否满足技术规范的全部要求所进行的
试验。它是新产品鉴定中必不可少的一个环节。只有通过型式试验,该产品才能正式投入生产。为了达到认证目的而进行的型式试验,是对一个或多个具有代表性的样品利用试验手段进行合格性评定。型式试验的依据是产品标准。通过型式试验的产品,通常有下列情况之一时,一般应进行型式检验,也可根据产品实际情况进行型式检验:
a)新产品或老产品转厂生产的试制定型检验;
b)正式生产后,如结构、材料、工艺有较大的改变,可能影响产品质
量及性能时;
c)正式生产时,定期或积累一定产量后,应周期性进行一次检验;
d)产品长期停产后,恢复生产时;
e)本次出厂检验结果与上一次型式检验有较大差异时;
f)国家质量监督机构提出进行型式检验要求时。
12. 例行试验:是在国家标准或行业标准的规定下,进行的出厂试验、现场进行
的交接试验,以及运行中定期进行的试验。例行试验也成为预防性试验。
二.电气强度(高压测试)标准(型式试验)
1.试验电压标准(IEC60598-1):
2.说明:
A.C LASS I:2U+1000V/5mA/1-3秒;(U为电网电压值)(1750V/5mA/1-3秒)或1750V/20mA/1分钟
CLASS Ⅱ:4U+2750V/5mA/1-3秒;(4000V/5mA/1-3秒)或
4000V/20mA/1分钟
CLASS Ⅲ:500V/5mA/1-3秒或500V/20mA/1分钟;
B.Ⅰ类,Ⅱ类灯具中有Ⅲ类的结构,并是可以通过插拔端子连接Ⅲ类的结构部分,高压试验可以分开按不同标准测试,Ⅲ类的结构部分按
500V/5mA/1-3秒或500V/20mA/1分钟。
C.美规(UL):1500V/1mA/1秒或1500V/20mA/1分钟
3.公司产品对应:
A. MR16射灯,AR111射灯属于Ⅲ类灯具产品;
B.E27,E14,B22,GU10灯高压输入接头的射灯,球泡,PAR灯属于Ⅱ类灯具产品;
C. 内置电源,G13接头的T10,T8灯管属于Ⅱ类灯具产品,外置电源,
输出工作电压小于42.4V,电源为Ⅱ类,灯管为Ⅲ类灯具产品;
D.T5灯管含支架,支架为三线接口(有接地)为Ⅰ类,支架为二线接口为Ⅱ类,驱动电源输出工作电压小于42.4V,T5灯管则为Ⅲ类灯具
产品,否则同支架;
E.天花灯系列产品为Ⅱ类灯具产品,如外置电源输出导线和灯体工作输入导线之间使用插拔端子连接,并驱动电源输出工作电压小于42.4V
时,驱动电源为Ⅱ类,灯体部分为于Ⅲ类灯具产品;
F.斗胆灯有接地线为Ⅰ类灯具产品;
G.轨道灯三线,四线为Ⅰ类灯具产品,二线为Ⅱ类灯具产品;
H.吸顶灯有接地为Ⅰ类灯具产品,无接地为Ⅱ类灯具产品;
三.漏电电流测试标准
1.试验标准(IEC60598-1):
灯具产品在正常工作时,电源L / N极和灯壳之间可能产生的漏电电流不可超过下表要求:
四.工厂例行检查(例行试验)
工厂生产的每一个产品都需要进行的电气试验标准(IEC60598-1):
