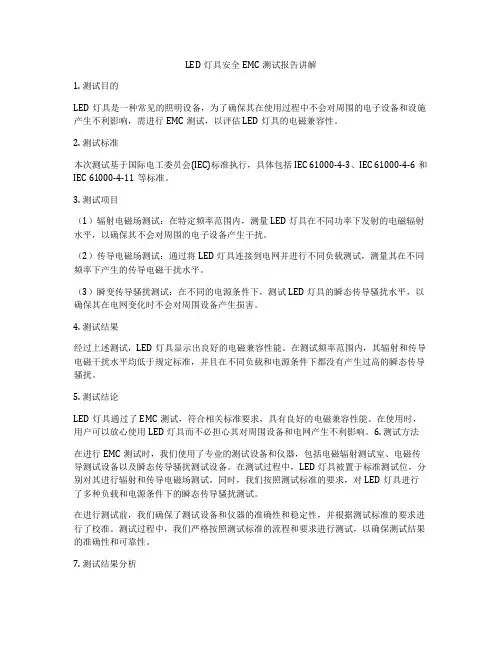

LED灯具安全EMC测试报告讲解1. 测试目的LED灯具是一种常见的照明设备,为了确保其在使用过程中不会对周围的电子设备和设施产生不利影响,需进行EMC测试,以评估LED灯具的电磁兼容性。
2. 测试标准本次测试基于国际电工委员会(IEC)标准执行,具体包括IEC 61000-4-3、IEC 61000-4-6和IEC 61000-4-11等标准。
3. 测试项目(1)辐射电磁场测试:在特定频率范围内,测量LED灯具在不同功率下发射的电磁辐射水平,以确保其不会对周围的电子设备产生干扰。
(2)传导电磁场测试:通过将LED灯具连接到电网并进行不同负载测试,测量其在不同频率下产生的传导电磁干扰水平。
(3)瞬变传导骚扰测试:在不同的电源条件下,测试LED灯具的瞬态传导骚扰水平,以确保其在电网变化时不会对周围设备产生损害。
4. 测试结果经过上述测试,LED灯具显示出良好的电磁兼容性能。
在测试频率范围内,其辐射和传导电磁干扰水平均低于规定标准,并且在不同负载和电源条件下都没有产生过高的瞬态传导骚扰。
5. 测试结论LED灯具通过了EMC测试,符合相关标准要求,具有良好的电磁兼容性能。
在使用时,用户可以放心使用LED灯具而不必担心其对周围设备和电网产生不利影响。
6. 测试方法在进行EMC测试时,我们使用了专业的测试设备和仪器,包括电磁辐射测试室、电磁传导测试设备以及瞬态传导骚扰测试设备。
在测试过程中,LED灯具被置于标准测试位,分别对其进行辐射和传导电磁场测试。
同时,我们按照测试标准的要求,对LED灯具进行了多种负载和电源条件下的瞬态传导骚扰测试。
在进行测试前,我们确保了测试设备和仪器的准确性和稳定性,并根据测试标准的要求进行了校准。
测试过程中,我们严格按照测试标准的流程和要求进行测试,以确保测试结果的准确性和可靠性。
7. 测试结果分析经过实验室测试,LED灯具在辐射电磁场测试中表现出辐射水平低,且在规定范围内,符合相关标准的要求。
LED灯具测试1, 高温高压及其冲击测试:针对对象: LED灯具( 含LEDDriver的成品灯具)参照标准: 行业经验测试方法: 1, 将5款LED灯具放置在一个室温为60℃的房间;2, 经过调压器将LED灯具的输入电压调为最大额定输入电压的1.1倍;3, 接通电源, 点灯24H, 并观察灯具是否有损坏、材料受热变形等异常现象;4, 点灯测试后, 经过继电器控制灯具在此环境下进行冲击测试, 测试设置为: 点灯20s、熄灯20s, 循环100次。
测试要求: A, 灯具在经过高温高压测试后, 不能发生表面脱漆、变色、开裂、材料变形等异常现象;B, 灯具在经过冲击测试后, 不能发生漏电、点灯不亮等电气异常现象。
2, 低温低压及其冲击测试:针对对象: LED灯具( 含LEDDriver的成品灯具)参照标准: 行业经验测试方法: 1, 将5款LED灯具放置在一个-15℃的环境下;2, 经过调压器将LED灯具的输入电压调为最小额定输入电压的0.9倍;3, 接通电源, 点灯24H, 并观察灯具是否有损坏、材料受热变形等异常现象;4, 点灯测试后, 经过继电器控制灯具在此环境下进行冲击测试, 测试设置为: 点灯20s、熄灯20s, 循环100次。
测试要求: A, 灯具在经过低温低压测试后, 不能发生表面脱漆、变色、开裂、材料变形等异常现象;B, 灯具在经过冲击测试后, 不能发生漏电、点灯不亮等电气异常现象。
3, 常温常压冲击测试:针对对象: LED灯具( 含LEDDriver的成品灯具)参照标准: 行业经验测试方法: 1, 将5款LED灯具放置在一个室温为25℃的环境下;2, 按LED灯具的额定输入电压接通电源点灯;3, 经过继电器控制灯具在常温常压下进行冲击测试, 测试设置为: 点灯30s、熄灯30s, 循环10000次。
测试要求: 灯具在经过常温常压冲击测试后, 不能发生漏电、点灯不亮等电气异常现象。
4, 温度循环测试:针对对象: LED灯具( 含LEDDriver的成品灯具)参照标准: 行业经验测试方法: 1, 将5款LED灯具放置在一个测试箱, 测试箱的温度能够调节温度变化速率;2, 按LED灯具的额定输入电压接通电源点灯;3, 测试箱的温度变化范围设置为从-10℃到50℃, 温变速率为: 大于1℃/min, 但小于5℃/min; 4, 测试箱在高温和低温各保持0.5H, 循环8次。
LED类灯具检验标准序号版本生效日期状态受控1、目的:对公司所生产的和外购的灯具制定统一检验项目和检验的说明。
2、范围:适合本公司所有LED类外购、样品灯具及成品路灯灯具的检验。
3、抽样及判定方案:样品执行全检,小批量、批量依GB2828.1一般检验水平Ⅱ级一次抽检方案分别执行加严、正常检验。
电性能、光学参数抽样方案:n=5 Ac=0 Re=1。
允收水准(AQL):严重缺陷(CR): Ac=0,Re=1; 主要缺陷(MA): 0.4; 次要缺陷(MI): 1.5。
4、参考文件:GB7000.1-2007灯具第一部分:一般要求与试验、外壳防护等级(IP代码)GB4028-2008、整体式LED路灯的测量方法。
5、检验环境:在正常光源下,距50cm远,以适宜视角观看产品。
6、检验内容:检验项目内容检验手段判定标准CR MA MI电性能参数工作电压电压应稳定在标称值的±0.5%电参数测试仪√功率灯具在额定电压和额定频率下工作时,其实际消耗的功率与额定功率之差不得大于额定功率的10%。
√功率因数灯具在额定电压和额定频率下工作时,其功率因数的实测值不得低于其功率因数标称值的0.05。
√光学参数光通量灯具的初始光通量可由制造商(外购)或RD自定义,但其实测值不得小于其标称值的90%,同时不得大于其标称值的120%。
积分球√色温色温不得超过其相应灯具规格书的要求。
√显色指数显色指数符合其LED灯珠规格书中的相应标准。
√光效初始光效不得低于标称值,额定色温≤3500K时,其光效≥75LM/W,3500<额定色温≤6500K时,其光效≥80LM/W (LED室外照明),光效=灯具光通量/功率。
计算器√灯具发光角度灯具的发光角度依照规格书中所标进行检测,配光应满足道路照明要求。
(此项为批量外购灯具及外购样品灯具测试,自制灯具不测试此项)分布光度计√外观和包装外观螺丝无松动,外壳无变形。
目视√包装包装完整,无缺少相应的配件。
led灯具相关标准LED灯具相关标准。
LED灯具是一种新型的照明产品,具有节能、环保、长寿命等优点,因此受到了广泛的关注和应用。
为了确保LED灯具的质量和安全性能,国家和国际上都制定了一系列相关标准,下面将就LED灯具相关标准进行介绍。
首先,LED灯具的光电性能是其最基本的性能之一。
在国家标准GB/T 24908-2010《LED灯具性能参数通用规范》中,规定了LED灯具的光通量、光效、色温、色彩指数等性能参数的要求和测试方法。
这些参数直接关系到LED灯具的照明效果和舒适度,是LED灯具质量的重要指标。
其次,LED灯具的安全性能也是至关重要的。
国家标准GB 7000.1-2007《家用和类似用途固定式照明装置的一般要求和试验方法》和GB 19510.1-2004《家用和类似用途电器的安全通用要求》对LED灯具的安全性能进行了详细规定,包括绝缘电阻、漏电流、防水防尘等方面的要求,以及对电气安全、防火性能的测试方法。
LED灯具在设计和生产过程中,必须符合这些安全标准,以确保用户的安全和财产的安全。
此外,LED灯具的环境适应性也是需要考虑的因素。
在国家标准GB/T 24906-2010《室内照明用LED灯具环境适应性能通用规范》中,对LED灯具在不同环境条件下的性能要求和测试方法进行了规定,包括温度、湿度、振动、冲击等方面的要求。
LED灯具在不同的使用环境下,需要具备相应的环境适应性能,以保证其正常工作和长期稳定性。
最后,LED灯具的可靠性和寿命也是需要重点关注的问题。
国家标准GB/T 24907-2010《LED灯具可靠性试验方法通用规范》对LED灯具的可靠性试验方法进行了规定,包括温度循环试验、湿热循环试验、振动试验、冲击试验等内容,以及对可靠性指标的要求。
LED灯具的可靠性和寿命是用户关注的焦点之一,LED 灯具生产企业需要通过严格的可靠性试验,确保产品的质量和性能。
综上所述,LED灯具相关标准涉及到光电性能、安全性能、环境适应性能、可靠性等多个方面,这些标准的制定和执行,对LED灯具的质量和安全性能起着至关重要的作用。
LED灯具可靠性测试规范
1、目的
建立实验室LED灯具可靠性测试的标准与规范,完善产品测试标准,提高产品质量。
2、适用范围
本标准适用于模组类、柔性灯带类以及直条灯类成品可靠性测试。
3、内容
3.1 测试项目
成品可靠性测试包含但不限于以下项目,在提交测试过程中根据实际情况在测试单中注明需要执行的测试项目。
基础参数测试:产品的基本参数;
环境测试:温度循环、冷热冲击、高湿热循环、高温存储、低温存储、高温高湿储存、抗UV测试;
寿命测试:常规衰减测试、高温高湿寿命测试、低温衰减测试、加速衰减测试、规定焊点温度下衰减测试;
破坏性测试:通断电测试、过压/欠压测试、IP防护等级测试、输入输出短路测试、导线连接处抗拉力测试、灯带弯折性测试、极性保护测试、耐酸性测试、盐雾试验、静电测试;机械测试:振动测试、堆码测试、跌落测试。
3.2 测试要求
类别试验
项目试验设备试验条件持续时间样品数量测试部门
基础参数电流/功率/光通量/显色指数/色温/压降和电流差/配光曲线电源
积分球
万用表室温下,产品在标配情况下点亮测试。
主要测试参数有:单个成品的电流、功率、光通量、显色指数、色温、产品级联后的的压降和首尾电流差。
产品配光曲线图(必要时)两个标准级联单位的成品质保中心实验室
环境试验温度循环高低温交变湿热试验箱 -40℃~25℃~100℃~25℃
30分钟5分钟30分钟5分钟循环100回合 5pcs/0.5m/<0.6m
冷热冲击 -40-70
15分钟15分钟循环150回合 5pcs/0.5m/<0.6m
高湿热循环 30℃~65℃
RH=90% 24小时/1回合 72h 5pcs
0.5m/<0.6m
高温存储 Ta=80℃ 168h 5pcs/0.5m/<0.6m
低温存储 Ta=-40℃ 168h 5pcs/0.5m/<0.6m
高温高湿存储Ta=70℃RH=90% 168h 5pcs/0.5m/<0.6m
抗UV测试
BE-UV-8 紫外线灯箱用强紫外线直接照射被测试件表面,加速表面的老化。
试验后,要求成品各部件颜色不能出现明显变色,材料不能出现机械损伤。
24h 5pcs/0.5m/<0.6m
寿命试验常温衰减寿测试照度计/光电测试仪 Ta=25℃
标准配置、额定电压下点亮
(注:此项目适用于中、小功率LED产品) 1000小时 3个成品单位研发基础实验室
高温高湿寿命试验照度计/光电测试仪/高低温交变湿热试验箱/烤箱 Ta=70℃ RH=90%
标准配置、额定电压下点亮168小时 5pcs/0.5m/<0.6m
低温寿命试验 Ta=-30℃
标准配置、额定电压下点亮168小时 5pcs/0.5m/<0.6m
规定焊点温度下衰减测试测试在焊点处温度Ts=55℃/85℃/105℃时,成品在1000小时内的衰减。
要求每4天(96小时)测试一组数据,作出衰减曲线图。
(注:此项目适用于大功率LED产品,要求单独出具报告) 1000小时 5pcs/0.5m/<0.6m
破坏性试验通断电测试电源/时间继电器在额定电压供电条件下,使电源输出通断电,导通时间3min,断开时间0.5min。
试验后,要求 24小时 3个成品单位质保中心实验室
过压/欠压测试电压
万用表确认产品的稳定工作电压,及电压偏差±10%时产品连续正常工作2h 3个成品单位
防水防尘测试
BE-XR-800
BE-LY-800 测试产品的IP等级。
具体方法参见GB 4208-2008 3个成品单位
输入/输出短路测试电源
确认成品在额定输入电压下工作时,输入/输出端短路状态(测试电源必须带短路保护) 1分钟 3个成品单位
导线连接处抗拉力测试拉力计用拉力计测试导线与产品连接处的抗拉力值。
灯带:60N,持续1min;
模组:30N,持续1min;
试验后,要求导线与PCB/FPC连接处应保证正常的机械、电气连接; 5pcs/0.5m/<0.6m 质保中心实验室
弯折性试验工装治具将产品缠绕直径为2cm的治具上,点亮,观察表面胶体有无断裂、翘起等现象。
(本项目针对灌胶类柔性灯带产品。
) 168h 3个成品单位
极性保护测试电源输入端正负极接反或接入交流。
3-5次 3个成品单位
耐酸性试验 14*14*8cm密封测试盒将成品样板放入密闭试验盒内,打成品四周打上玻璃胶。
1分钟内密封好盒子。
在室温条件下存放24小时 24小时 5pcs/0.5m/<0.6m
盐雾试验
BE-CS系列盐雾试验箱氯化钠浓度为:5±0.1%
(质量百分比) 48小时 5pcs/0.5m/<0.6m
静电放电试验静电放电发生器 4000-6000V 正负极性方向各3次 3个成品单位
应用性测试成品粘贴性测试拉力计将成品粘贴在样品上,用拉力计从侧面拉模组。
记录其最大可承受拉力值。
48h ——研发基础实验室
排灯方案测试在样板字里进行排灯测试,测试出无暗区、色斑时的最大排灯距离。
——
认证在相关认证机构进行测试、认证。
(主要包括CE、UL、RoHS等,由产品策划部与标准化中心界定认证范围) 3个成品单位标准化中心
机械试验振动试验
BF-LD-TF 机械振动台振动频率:10~55~10Hz
振动方向:垂直、水平方向振动
升降频率时间:30秒每个方向循环4次 3个包装成品单位质保中心实验室
堆码测试
BF-W系列堆码测试机
式中:M0-瓦楞纸箱上施加的堆码中质量,Kg
M1-单件包装毛重:Kg
H-堆码高度:m
h-瓦楞纸箱刻度:m
k-劣变系数(见注1)
H/h-取整数位根据计算数量要求
跌落试验
BF-F-315S 跌落试验台根据GB4857.5包装件跌落测试方法,按照1角3边6面的跌落顺序进行自由落体跌落,根据具体包装方式,选择靠近包装箱重心位置的角作为跌落角,与跌落角连接的3条边作为跌落边。
毛重高度
<10kg 800mm
10~20kg 600mm
20~30kg 500mm
跌落高度要求如下: 1天 3个包装成品单位
注1、劣变系数 k
存储期小于30天 30天-100天 100天以上
劣变系数 k 1.6 1.65 2
注2、上表样品数量中的“5pcs/0.5m/<0.6m”的意思是指该项测试模组类产品需要5pcs;灯带类产品需要0.5m;其它的如铝条灯/直条灯等不得超过0.6m即可。
3.3 判定标准
项目判定标准备注
首尾电流差设计电流±20%(保证首尾对比,无明显颜色差异)
光强/光通量/照度衰减≤50%,并且平均衰减≤30%
LED 无死灯、弱光、击穿、频闪、灯芯发黑;
硅胶开裂、翘起现象。
胶水无破裂、翘起、断裂、开缝、变色等现象
卡槽无变形、变色、缩水、破损等现象
PCB/FPC 无断裂、变形、翘曲破损等不良现象
线材线皮无燃烧、气泡、变形;线芯无发黑变色等现象。
振动试验
堆码试验
跌落试验包装无明显破损,产品无死灯及明显损坏现象。
3.4 研发各阶段对应测试项目(推荐)
研发阶段测试项目
手工样品(HMS) 基础参数测试
样品(ES) 基础参数、环境试验、寿命试验、破坏性试验测试、应用测试
小批量试产(EP) 基础参数、环境试验、破坏性试验测试、机械性测试
广电计量专家为您专业设计及配到整体测试设备
温度循环试验箱,冷热冲击试验箱BE-CH系列
高低温交变湿热试验箱、高温高湿箱BE-TH系列
抗UV测试(紫外老化测试)BE-UV-8
振动试验BF-LD-TF
堆码测试(纸箱抗压试验机)BF-W系列
跌落试验台BF-F-315S
拉力测试BF-BL-5KN
防水测试(淋雨试验箱)BE-LY-800
防尘测试(沙尘试验箱)BE-XR-800。
