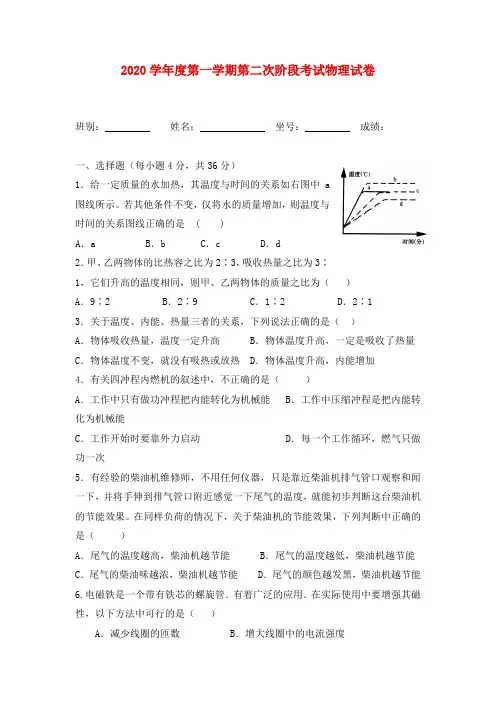

2020学年度第一学期第二次阶段考试物理试卷班别：姓名：坐号：成绩：一、选择题（每小题4分，共36分）1．给一定质量的水加热，其温度与时间的关系如右图中a图线所示。

若其他条件不变，仅将水的质量增加，则温度与时间的关系图线正确的是( )A．a B．b C．c D．d2．甲、乙两物体的比热容之比为2∶3，吸收热量之比为3∶1，它们升高的温度相同，则甲、乙两物体的质量之比为（）A．9∶2 B．2∶9 C．1∶2 D．2∶13．关于温度、内能、热量三者的关系，下列说法正确的是（）A．物体吸收热量，温度一定升高 B．物体温度升高，一定是吸收了热量C．物体温度不变，就没有吸热或放热 D．物体温度升高，内能增加4．有关四冲程内燃机的叙述中，不正确的是（）A．工作中只有做功冲程把内能转化为机械能 B．工作中压缩冲程是把内能转化为机械能C．工作开始时要靠外力启动 D．每一个工作循环，燃气只做功一次5．有经验的柴油机维修师，不用任何仪器，只是靠近柴油机排气管口观察和闻一下，并将手伸到排气管口附近感觉一下尾气的温度，就能初步判断这台柴油机的节能效果。

在同样负荷的情况下，关于柴油机的节能效果，下列判断中正确的是（）A．尾气的温度越高，柴油机越节能 B．尾气的温度越低，柴油机越节能C．尾气的柴油味越浓，柴油机越节能 D．尾气的颜色越发黑，柴油机越节能6.电磁铁是一个带有铁芯的螺旋管．有着广泛的应用．在实际使用中要增强其磁性，以下方法中可行的是（）A．减少线圈的匝数 B．增大线圈中的电流强度C．改变线圈中电流的方向 D．减小线圈两端的电压7.在探究电磁铁的实验中，小明利用相同规格的大铁钉和漆包线自制了两个匝数不同的线圈，连接电路如右图所示．闭合开关，调整变阻器滑片使电流保持不变，观察电磁铁吸引大头针数目的多少．这一实验的目的是研究电磁铁的磁性与哪个因素有关（）A．电磁铁的极性 B．线圈的匝数C．电流的方向 D．电流的大小8.1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣。

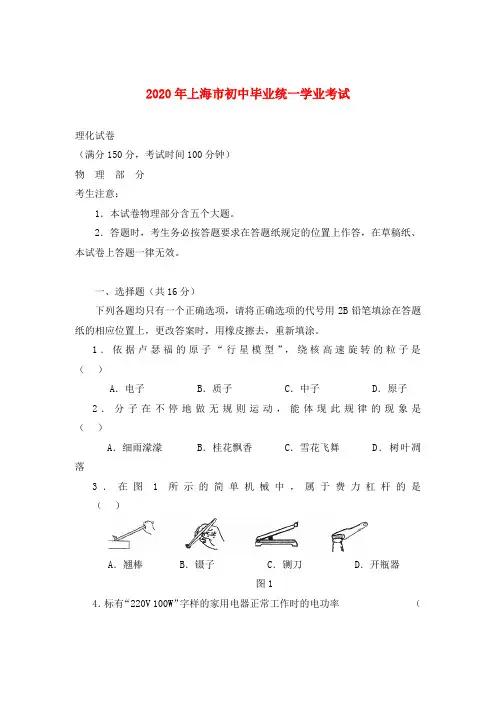

2020年上海市初中毕业统一学业考试理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．依据卢瑟福的原子“行星模型”，绕核高速旋转的粒子是（）A．电子B．质子C．中子D．原子2．分子在不停地做无规则运动，能体现此规律的现象是（）A．细雨濛濛B．桂花飘香C．雪花飞舞D．树叶凋落3．在图1所示的简单机械中，属于费力杠杆的是（）A．翘棒B．镊子C．铡刀D．开瓶器图14．标有“220V 100W”字样的家用电器正常工作时的电功率（）A．大于100瓦B．小于100瓦 C．等于100瓦 D．等于100瓦5．如图2所示，正确表示小磁针N极指向的是（）A． B． C． D．图26．如图3所示，青蛙从跳起到落地的过程中，它的重力势能（）A．一直增大B．一直减小C．先增大后减小D．先减小后增大7．挂在树上的苹果，静止时受到的一对平衡力是（）A．苹果受到的重力和苹果对树的拉力B．苹果受到的重力和树受到的重力C．苹果对树的拉力和树对苹果的拉力D．苹果受到的重力和树对苹果的拉力8．P、Q是同一直线上相距12米的两点，甲从P点、乙从Q点同时沿直线相向而行，它们运动的s-t图像如图4所示，分析图像可知（）A．甲的速度小于乙的速度B．经过3秒，甲、乙相距4米 C．乙到达P点时，甲离Q点6米D．甲到达Q点时，乙离P点2米N秒秒图3 图4二、填空题（共26分）请将结果填入答题纸的相应位置。

9．家庭照明电路的电压为（1）伏，电灯与电灯之间是（2）的（选填“串联”或“并联”），电能表是用来测量（3）能的仪表。

10．在图5所示的一些与物理相关的生活现象中，图5 （4）主要表示力能使物体发生形变；图5 （5）主要表示力能使物体的运动状态发生改变；图5 （6）主要表示物体具有惯性。

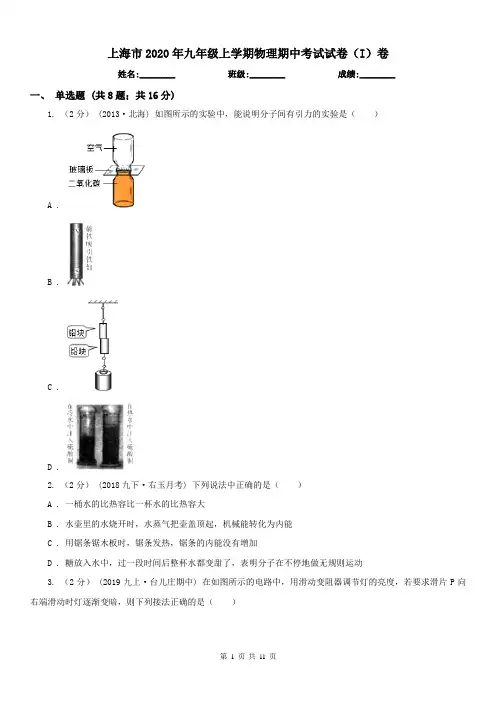

上海市2020年九年级上学期物理期中考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共8题；共16分)1. （2分）(2013·北海) 如图所示的实验中，能说明分子间有引力的实验是（）A .B .C .D .2. （2分） (2018九下·右玉月考) 下列说法中正确的是（）A . 一桶水的比热容比一杯水的比热容大B . 水壶里的水烧开时，水蒸气把壶盖顶起，机械能转化为内能C . 用锯条锯木板时，锯条发热，锯条的内能没有增加D . 糖放入水中，过一段时间后整杯水都变甜了，表明分子在不停地做无规则运动3. （2分） (2019九上·台儿庄期中) 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A . M接C，N接BB . M接A，N接BC . M接C，N接DD . M接A，N接D4. （2分） (2016九上·怀柔期末) 科技小组的同学们调查发现，为了更加节能环保，在北京地区新农村街道的两旁，使用一种新型风光互补路灯，这种路灯系统同时安装了风力发电机和太阳能电池板，有风时通过风力发电机发电，有阳光时通过太阳能电池板发电，并将电能储存至蓄电池中，供路灯照明使用，这种路灯如图所示.下列关于这种新型风光互补路灯的说法中正确的是（）A . 风力发电机发电时是把机械能转化为电能B . 风力发电机的小风扇只是美化城市的时尚装饰C . 风力发电机的小风扇就是用来给太阳能电池散热的D . 太阳能和风能都属于人类对不可再生能源的利用5. （2分） (2018九上·邵阳月考) 下列说法正确的是（）A . 内燃机是利用电能做功的机械B . 内燃机在做功冲程把内能转化为机械能C . 内燃机在压缩冲程把内能转化为机械能D . 随着技术的进步，内燃机的效率达到100％6. （2分）小明一组的同学做灯泡串联的实验时，接通开关后发现L1较亮L2较暗，有四位同学对电流大小分别给出四种不同看法，你认为正确的是（）A . I1 >I2B . I1 = I2C . I1 <I2D . 无法确定7. （2分） (2018九上·成都期中) 如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A . 油位越高，流过R的电流越小B . 油量表是由电流表改装而成的C . 电路中R和R0是并联的D . 油位越低，R两端的电压越大8. （2分） (2018九上·新吴期中) 如图所示的电路中，使两盏灯都能发光的操作是（）A . 只闭合开关S1B . 只闭合开关S2C . 只闭合开关S2、S3D . 开关S1、S2、S3都闭合二、填空题 (共8题；共17分)9. （2分）小萱常用手给奶奶搓背和用热水给奶奶泡脚，都能使奶奶的身体感到暖和．搓背是通过________的方式改变内能的，泡脚是通过________的方式改变内能的．10. （2分） (2018九上·河南月考) 有一款静电式空气净化器，空气进入净化器静电箱内被电离，使PM2.5颗粒带电，然后被静电箱的带电极吸附，这是利用了________，来实现对室内空气净化的．家庭电路中各用电器之间的连接方式是________（选填“串联”或“并联”）11. （2分） (2018九上·襄州期中) 水的比热容为4.2×103________（填单位）.其物理意义是________.12. （2分） (2018九上·达州期中) 如图是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在________冲程，当燃料混合在气缸内燃烧时将________能转化为内能。

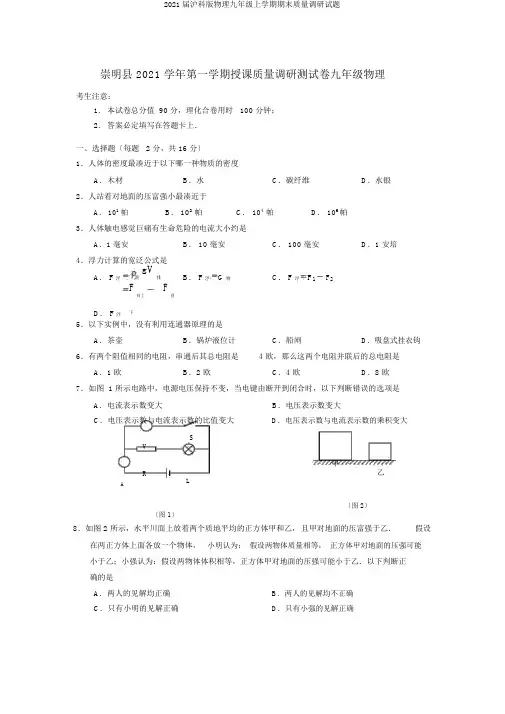

崇明县 2021 学年第一学期授课质量调研测试卷九年级物理考生注意：1. 本试卷总分值 90 分，理化合卷用时 100 分钟；2. 答案必定填写在答题卡上．一、选择题〔每题 2 分，共 16 分〕1．人体的密度最凑近于以下哪一种物质的密度A ．木材B ．水C ．碳纤维D ．水银2．人站着对地面的压富强小最凑近于A ． 101 帕B ． 102 帕C ． 104 帕D ． 106帕3．人体触电感觉巨痛有生命危险的电流大小约是A ．1 毫安B ． 10 毫安C ． 100 毫安D ．1 安培4．浮力计算的宽泛公式是A ． F 浮液gV排B ． F 浮 G 物C ． F 浮 F 1 F 2D ． F 浮 F向上F向下 5．以下实例中，没有利用连通器原理的是A ．茶壶B ．锅炉液位计C ．船闸D ．吸盘式挂衣钩6．有两个阻值相同的电阻，串通后其总电阻是4 欧，那么这两个电阻并联后的总电阻是A ．1 欧B ．2 欧C ．4 欧D ．8 欧7．如图 1 所示电路中，电源电压保持不变，当电键由断开到闭合时，以下判断错误的选项是A ．电流表示数变大B ．电压表示数变大C ．电压表示数与电流表示数的比值变大D ．电压表示数与电流表示数的乘积变大SV甲RAL乙〔图 2〕〔图 1〕8．如图 2 所示，水平川面上放着两个质地平均的正方体甲和乙， 且甲对地面的压富强于乙．假设在两正方体上面各放一个物体， 小明认为： 假设两物体质量相等， 正方体甲对地面的压强可能小于乙；小强认为：假设两物体体积相等，正方体甲对地面的压强可能小于乙．以下判断正确的是A ．两人的见解均正确B ．两人的见解均不正确C ．只有小明的见解正确D ．只有小强的见解正确二、填空题〔第9～ 14 题每格 1 分，第 15、 16 题每格 2 分，共 26 分〕9．家庭用的电灯正常工作时的电压为〔1〕伏．家庭中电灯和电风扇之间是〔2〕连接的；带有照明灯的电风扇，其照明灯与电网扇之间是〔3〕连接的．〔以上两格均选填“串通〞或“并联〞〕10．物理知识在平常生活中有着宽泛的应用：图 3 中，利用〔4〕知识可以方便地估计游泳池中水的质量；用吸管吸饮料利用的是〔5〕的知识；修筑拦河大坝时要做成上窄下宽 ,主若是依照〔6〕的规律．〔最后一格选填“固体压强〞或“液体压强〞〕游泳池吸管吸饮料拦河坝〔图 3〕11．学习电压和电流见解时，我们运用的科学方法是〔 7〕；研究导体的电流和电压关系实验中，运用的科学方法是〔 8〕；引入“总电阻〞见解时运用的科学方法是〔9〕．〔选填正确选项填入上面空格： A. 控制变量法； B. 类比法； C. 建立模型法； D. 等效取代法〕12．假设 10 秒内经过某导体横截面的电荷量为 3 库，导体两端的电压为 6 伏，那么经过导体的电流为〔 10〕安，导体的电阻为〔 11〕欧；若是经过该导体的电流变大，那么该导体的电阻将〔 12〕〔选填“变大〞、“不变〞或“变小〞〕．13．大体在六百年前，我国明朝伟大的航海家郑和从南京开始了下西洋的壮举，当时他使用的是名叫“宝船〞的大船，假设宝船总重力为107牛，那么船在长江水中航行时碰到的浮力大小为〔 13〕牛，浮力方向竖直向〔 14〕，宝船进入大西洋中碰到的浮力〔15〕〔选填“变大〞、“不变〞或“变小〞〕．14．如图 4 所示，将质量相等的实心物体 A 和 B放在水平桌面中央，它们对水平桌面的压力和压强分别为5101010F 、F ， p 、p ，那么 F 〔16〕 F ， p 〔17〕 p ；AB AB A BA B如把它们按图示方向向右倾倒后，那么它们对桌面的1010对桌面的压强p A′〔18〕p B′〔以上三格均选填〔单位：cm〕“＞〞、“＝〞或“＜〞〕．〔图 4〕15．在图 5 所示电路中，电源电压保持不变, R 1、 R2可能出现了R1V断路故障，闭合电键 S 后：SAR2PA 1〔图 5〕〔1〕假设观察到有两个电表有示数，那么说明故障是〔19〕；（2〕假设搬动滑片晌有电表示数发生了变化，那么发生变化的必然是〔20〕表．千帕16．近代科学家利用托里拆利实验研究大气压与海拔高度之间关系时，在不相同高度地方做了如图 6 a、 b、c、 d、 e、 f 组实验．请仔细观察各图并归纳结论：1001018090806070624054 20〔1〕由图 a 或 b 或 c 或 d 或 e 或 f 可以获取〔 21〕．012345海千千千千千〔2〕由图 a 和 b 和 c 和 d 和 e 和 f 可以获取〔 22〕．平面米米米米米(a)(b) (c) (d) (e) (f)三、作图题〔第 17、 18 题各 3 分，第 19 题 2 分，共8 分〕〔图 6〕17．在图 7 中，重力为 10 牛的物体静止在水平川面上，用力的图示法画出地面碰到的压力．18．在图 8 电路空白处填入电源、电流表和电压表的符号，要求：闭合电键S 后，两灯泡均能正常发光，且电流表测量经过L 的电流．1SC D VL 1L 2153A B〔图 7〕〔图8〕〔图9〕19．在图 9 所示的电路中，有两根导线还没有连接，请用笔线取代导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S，向右端搬动滑动变阻器的滑片P，电压表示数变小．四、计算题〔第20题 4分，第 21 题 9分，第 22题 9分，共 22 分〕20．体积为1 103米3的铝球吞没在水中．求铝球碰到的浮力F浮．21．如图 10，薄壁圆柱形容器甲和平均正方体乙置于水平川面上，容器甲足够高、底面积为5 10 2米2盛有米深的水，正方体乙质量为6 千克，密度为3 103千克/米3．（1〕求容器甲内水对容器底部的压强；（2〕求正方体乙的体积；（3〕假设将正方体乙吞没在容器甲的水中，求水对容器底部的压强的增加量．甲乙〔图 10〕22．如图 11 所示电路中，电源电压为12 伏，定值电阻为10 欧，将电压表并联接入电路合适地址，闭合电键后，搬动滑动变阻器滑片 P且使其电阻每次减小相同的阻值，两个电表示数以下表所示．试求：PR1R2 AS〔1〕第 1 次实验时电流表示数为安，那么此时电阻 R1两端的电压；〔2〕假设滑动变阻器接入电路中电阻为14 欧，求电路中的电流．〔图 11〕（3〕解析电压表并联的地址，并求出滑动变阻器再次减小相同的阻值时电压表和电流表的示数，填入表格空白处．滑片 P搬动电流表电压表的次序示数示数19V28V36V4五、实验题〔每个序号 1 分，共 18 分〕23．以以下图 12 所示实验装置中，可以用来研究液体内部压强的是〔1〕，用来测量液体密度的是〔2〕，用来测定大气压强的是〔3〕，测量时需要与用电器并联的是〔4〕．〔填字母〕A B C D E〔图 12〕24．在研究压力的作用收效与哪些因素相关时，某同学用一个小板凳、重物和细沙做了如图13 所示的四个实验，经过观察四次实验时细沙的〔5〕，反响压力的作用收效．比较序号 a 与 c 或 b 与 d 所示实验，说明受力面积相同时，〔6〕，压力作用效果越明显；比较序号〔7〕所示实验，说明压力相同时，受力面积越小，压力作用收效越明显．如图序号 a 与 d 所示，那么应该比较〔8〕，寻找压力作用收效与它的关系．〔 a〕〔b〕〔c〕〔d〕〔图 13〕25．在“用电流表、电压表测电阻〞的实验中，小李同学按图14 连接电路进行实验．所用电源为 3 节新干电池串通而成，且电压保持不变，滑动变阻器上标有“ 202A〞字样．①在闭合电键 S 前，他应将滑动变阻器的滑片置于图中〔 9〕端．〔选填“ A〞或“ B〞〕V物理量R xA电压电流电阻电阻平均值〔伏〕〔安〕〔欧〕〔欧〕P序号S1AB〔 10〕〔 10〕〔图 14〕2〔 11〕〔 11〕〔13〕② 他实验步骤正确，闭合电键时，观察电流表的示数并记录在序号1中．接着，他移动滑片到中点地址〔即滑动变阻器接入电路的电阻为10欧〕，将电压表的示数伏记录在序号 2 中．当他将滑片搬动到另一端时，将电流表的示数安记录在序号 3中．请在上表中将该同学设计的表格空白处填写完满．〔计算电阻时，精确到0.1 欧〕．26．某小组同学在做“研究并联电路的规律〞实验时，按图15 所示 A 1R1R2A 2A SV〔图 15〕的电路图正确连接电路．在已得知并联电路各支路两端电压等于电源电压的结论后连续研究．实验中他们屡次改变电阻R1、 R2，获取的实验数据以下表所示．实验电阻 R1电阻 R2A1表示数A2表示数 A 表示数V 表示数总电阻 R序号〔欧〕〔欧〕〔安〕〔安〕〔安〕〔伏〕〔欧〕151025153151041520①小王同学在解析实验序号1〔或 2 或 3 或 4〕中的 A1、A2和 A 表的数据及相关条件时，得出的初步结论是：并联电路中，干路中的电流等于〔14〕．②小明同学进一步解析了实验序号1〔或 2 或 3 或 4〕中的电流表A1、A2示数的比值和电阻R1、 R2的比值及相关条件，可得结论是：并联电路中，〔15〕．③ 他们依照所学知识，依照表格中的相关物理量，求出了每次实验时并联电路总电阻，请将求得的数据填写在表格的最后一列〔16〕．④依照实验序号 1 与 2〔或 3 与 4〕中的 R1、R2和总电阻R的数据及相关条件，可得结论是：并联电路中，〔17〕．⑤为了使实验结论更加拥有宽泛性，同学们还应改变〔18〕重复上述实验．崇明县 2021 学年第一学期期末考试初三理化参照答案及评分标准〔物理局部〕题号答案及评分标准一、选择题〔每题 2 分，共16分〕二、填空题（1-18 每格 1分， 19-22 每格2分，共 26分〕三、作图题（3+3+2 分，共8分〕4 分四、计算题9 分〔共22分〕8. A9. 220V、并联、并联10.密度、大气压强、液体压强11.B 、 A、 D、 20 、不变× 107、上、不变14. =、>、 =15.R 2〔断路〕电流表 A和 A116.〔1〕大气能产生压强。

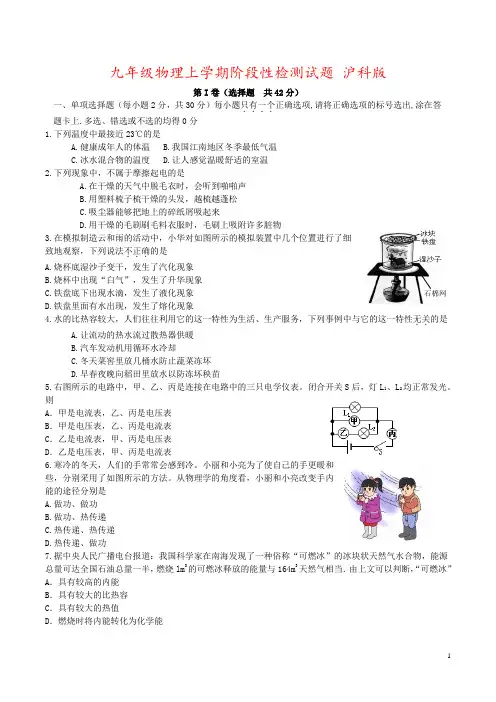

九年级物理上学期阶段性检测试题沪科版第I卷（选择题共42分）一、单项选择题（每小题2分，共30分）每小题只有一个．．．．正确选项,请将正确选项的标号选出,涂在答题卡上.多选、错选或不选的均得0分1.下列温度中最接近23℃的是A.健康成年人的体温B.我国江南地区冬季最低气温C.冰水混合物的温度D.让人感觉温暖舒适的室温2.下列现象中，不属于摩擦起电的是A.在干燥的天气中脱毛衣时，会听到啪啪声B.用塑料梳子梳干燥的头发，越梳越蓬松C.吸尘器能够把地上的碎纸屑吸起来D.用干燥的毛刷刷毛料衣服时，毛刷上吸附许多脏物3.在模拟制造云和雨的活动中，小华对如图所示的模拟装置中几个位置进行了细致地观察，下列说法不正确．．．的是A.烧杯底湿沙子变干，发生了汽化现象B.烧杯中出现“白气”，发生了升华现象C.铁盘底下出现水滴，发生了液化现象石棉网D.铁盘里面有水出现，发生了熔化现象4.水的比热容较大，人们往往利用它的这一特性为生活、生产服务，下列事例中与它的这一特性无关．．的是A.让流动的热水流过散热器供暖B.汽车发动机用循环水冷却C.冬天菜窖里放几桶水防止蔬菜冻坏D.早春夜晚向稻田里放水以防冻坏秧苗5.右图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。

闭合开关S后，灯L l、L2均正常发光。

则A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表6.寒冷的冬天，人们的手常常会感到冷。

小丽和小亮为了使自己的手更暖和些，分别采用了如图所示的方法。

从物理学的角度看，小丽和小亮改变手内能的途径分别是A.做功、做功B.做功、热传递C.热传递、热传递D.热传递、做功7.据中央人民广播电台报道：我国科学家在南海发现了一种俗称“可燃冰”的冰块状天然气水合物，能源总量可达全国石油总量一半，燃烧lm3的可燃冰释放的能量与164m3天然气相当．由上文可以判断，“可燃冰”A．具有较高的内能B．具有较大的比热容C．具有较大的热值D．燃烧时将内能转化为化学能8.用酒精灯给试管中的水加热，如图所示，在软木塞被冲出试管口的过程中，下列说法不正确．．．的是A．水蒸气对软木塞做功，水蒸气的内能增加B．水蒸气的内能转化成了软木塞的机械能C．这个实验基本反映出了热机的工作过程D．水的内能是通过热传递方式增加的9.如图如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则( )A．L1两端的电压为5V B．L2两端的电压为2VC．L2两端的电压为3V D．L1两端的电压为3V10.如图所示的两段导体材料、长度相同，横截面积不同，则A.R1<R2I1>I2B.R1<R2I1=I2C.R1>R2I1<I2D.R1>R2I1=I211.医院有一种手术叫冷冻疗法，它是利用低温作用于病变组织，使之变性坏死已达到治疗的目的，冷冻剂使用的是液氮，它是一种无色无味的液体，不易燃烧及爆炸，沸点为-196℃，制冷温度低，使用安全，当液态氮遇到人体的病变组织后会A.立即凝固，吸收大量的热B.立即升华，放出大量的热C.立即汽化，吸收大量的热D.立即液化，放出大量的热12.有经验的柴油机维修师，不用任何仪器，只是靠近柴油机排气管口观察和用鼻子闻一下，并将手伸到排气管口附近感觉一下尾气的温度，就能初步判断这台柴油机的节能效果．在同样负荷的情况下，关于柴油机的节能效果，下列判断正确的是A．尾气的温度越高，柴油机越节能B．尾气的温度越低，柴油机越节能C．尾气的柴油味越浓，柴油机越节能D．尾气的颜色越黑，柴油机越节能13.如图所示电路，开关闭合时观察到L1和L2两灯均不发光，电流表无示数，电压表有示数，其原因可能是A.L1开路B.L2开路C.电流表开路D.电流表短路14.豆浆和油条是我国北方居民的传统早餐。

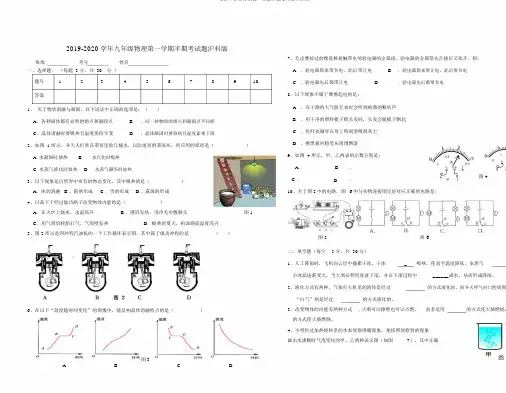

2019-2020 学年九年级物理第一学期半期考试题沪科版班级考号姓名一、选择题：（每题 3 分，共 30分）题号12345678910答案1、关于物质消融与凝固，以下说法中正确的选项是：（）A、各种固体都有必然的熔点和凝固点B、同一种物质的熔点和凝固点不同样C、晶体消融时要吸热且温度保持不变D、晶体凝固时要放热且温度素来下降2、如图 1 所示，冬天人们常在菜窖里放几桶水，以防地窖的菜冻坏，所应用的原理是（）A. 水凝固时放热B.水汽化时吸热C. 水蒸气液化时放热D.水蒸气凝华时放热3、以下现象是自然界中常有的物态变化，其中吸热的是（）A．冰的消融 B ．霜的形成 C ．雪的形成 D ．露珠的形成4、以部下于经过做功路子改变物体内能的是（）A．在火炉上烧水，水温高升 B ．感冒发热，用冷毛巾敷额头图 1 C．用气筒给轮胎打气，气筒壁发热D．酷热的夏天，柏油路面温度高升5、图 2 所示是四冲程汽油机的一个工作循环表示图，其中属于做功冲程的是（）6、在以下“温度随时间变化”的图像中，能反响晶体消融特点的是（）7、毛皮摩掠过的橡胶棒接触带电的验电器的金属球，验电器的金属箔先合拢后又张开，则：A．验电器原来带负电，此后带正电B．验电器原来带正电，此后带负电C．验电器先后都带正电D．验电器先后都带负电8、以下现象不属于摩擦起电的是：A．在干燥的天气脱毛衣时会听到略微的噼叭声B．用干净的塑料梳子梳头发时，头发会随梳子飘起C．化纤衣服穿在身上特别爱吸附灰尘D．擦黑板时粉笔灰周围飘落9、如图 4 所示，甲、乙两表的示数分别是：A．B．C ．D．图 410、关于图 5中的电路，图6中与实物连接图完好对应正确的电路是：图 5图6二、填空题（每空 2 分，共 30 分）1、人工降雨时，飞机向云层中播撒干冰，干冰_吸热，使高空温度降低，水蒸气小冰晶逐渐变大，当大到必然程度就下落，并在下落过程中______成水，从而形成降雨。

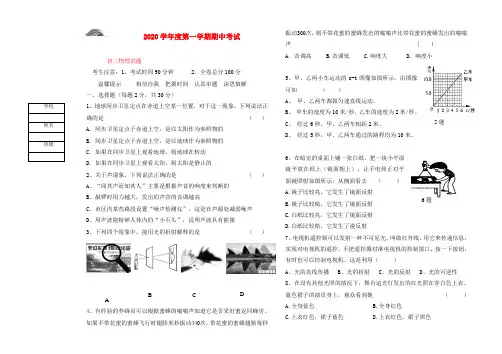

2020学年度第一学期期中考试初三物理试题考生注意：1、考试时间90分钟 2、全卷总分100分温馨提示相信自我把握时间认真审题深思慎解一、选择题（每题2分，共30分）1、地球同步卫星定点在赤道上空某一位置，对于这一现象，下列说法正确的是（）A. 同步卫星定点于赤道上空，是以太阳作为参照物的B. 同步卫星定点于赤道上空，是以地球作为参照物的C. 如果在同步卫星上观看地球，则地球在转动D. 如果在同步卫星上观看太阳，则太阳是静止的2、关于声现象，下列说法正确的是（）A、“闻其声而知其人”主要是根据声音的响度来判断的B、敲锣时用力越大，发出的声音的音调越高C、市区内某些路段设置“噪声检测仪”，这是在声源处减弱噪声D、用声波能粉碎人体内的“小石头”，说明声波具有能量3、下列四个现象中，能用光的折射解释的是（）4、有经验的养蜂员可以根据蜜蜂的嗡嗡声知道它是否采好蜜返回蜂房。

如果不带花蜜的蜜蜂飞行时翅膀米秒振动440次，带花蜜的蜜蜂翅膀每秒振动300次，则不带花蜜的蜜蜂发出的嗡嗡声比带花蜜的蜜蜂发出的嗡嗡声 ( )A. 音调高B.音调低C.响度大D. 响度小5、甲、乙两小车运动的s-t图像如图所示，由图像可知（）A、甲、乙两车都做匀速直线运动。

B、甲车的速度为10米/秒，乙车的速度为2米/秒。

C、经过6秒，甲、乙两车相距2米。

D、经过5秒，甲、乙两车通过的路程均为10米。

6、在暗室的桌面上铺一张白纸，把一块小平面镜平放在纸上（镜面朝上），让手电筒正对平面镜照射如图所示，从侧面看去（）A.镜子比较亮，它发生了镜面反射B.镜子比较暗，它发生了镜面反射C.白纸比较亮，它发生了镜面反射D.白纸比较暗，它发生了漫反射7、电视机遥控器可以发射一种不可见光，叫做红外线，用它来传递信息，实现对电视机的遥控。

不把遥控器对准电视机的控制窗口，按一下按钮，有时也可以控制电视机，这是利用（）A、光的直线传播B、光的折射C、光的反射D、光的可逆性8、在没有其他光照的情况下，舞台追光灯发出的红光照在穿白色上衣、蓝色裙子的演员身上，观众看到她（）A.全身蓝色 B.全身红色C.上衣红色，裙子蓝色D.上衣红色，裙子黑色学校姓名班级A B C D5题6题9、如图3所示的四幅图，分别表示来自远处的平行光线经远视眼、近视眼的成像情况它们进行矫正的做法其中表示近视眼成像及矫正做法配对正确的是（）A．①③ B．①④ C．②③ D．②④10、凸透镜的焦距为15㎝，烛焰由主光轴上距透镜40㎝处，逐渐移动到30㎝处，则（）A、像逐渐变大，像距逐渐增大 B、像逐渐变小，像距逐渐减小C、像先变大后变小，像距不变D、像先变小后变大，像距逐渐变小11、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( )A．大于10 cm B．小于10cmC．大于20cm D．在10cm和20cm之间12、如图所示，B为AC的中点，蜡烛烛焰通过凸透镜后在右侧的光屏上成一个清晰的缩小的像，则凸透镜：（）A．应该放在A、B之间的某处 B．应该放在B、C之间的某处C．应该放在B点 D．可能放在蜡烛的左侧某处13、如图所示，是“研究凸透镜成像规律”的示意图，凸透镜的焦距为f,将蜡烛从a点沿主光轴移到b 点的过程中，蜡烛的像将（）A.远离透镜B.靠近透镜C.先变大后变小D.逐渐变小14．一根长0.5m的直杆，竖直立在水平地面上，测出其影子的长度是0.3m，与此同时测出一旗杆的影长为12m，则旗杆的高为 ( ) A．7．2m B．12m C．19．2m D. 20m15、毕业摄影留念，发现有两个同学没有进入取景框，要把全班照完，应当使（）A.照相机离人远些，同时减小暗箱长度B.照相机离人远些，同时增大暗箱长度C.照相机离人近些，同时增大暗箱长度D.照相机离人近些，同时减小暗箱长度二、填空题（每空1分，共29分）1、图4中物体的长度为_______cm。

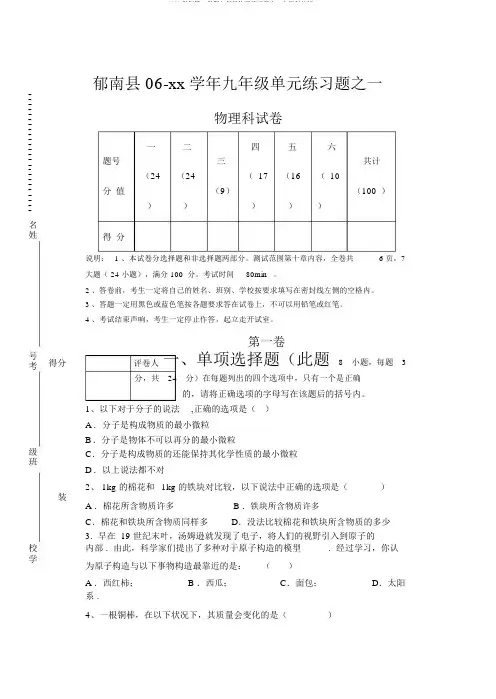

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _名姓号考级班郁南县 06-xx 学年九年级单元练习题之一物理科试卷一二四五六题号三共计（24（24（17（16（10分值（9）（100））））））得分说明： 1 、本试卷分选择题和非选择题两部分。

测试范围第十章内容，全卷共 6 页，7大题（ 24 小题），满分 100 分。

考试时间80min。

2、答卷前，考生一定将自己的姓名、班别、学校按要求填写在密封线左侧的空格内。

3、答题一定用黑色或蓝色笔按各题要求答在试卷上，不可以用铅笔或红笔。

4、考试结束声响，考生一定停止作答，起立走开试室。

第一卷得分评卷人一、单项选择题（此题8小题，每题3分，共24分）在每题列出的四个选项中，只有一个是正确的，请将正确选项的字母写在该题后的括号内。

1、以下对于分子的说法,正确的选项是（）A．分子是构成物质的最小微粒B．分子是物体不可以再分的最小微粒C．分子是构成物质的还能保持其化学性质的最小微粒D．以上说法都不对2、 1kg 的棉花和1kg 的铁块对比较，以下说法中正确的选项是（）装A ．棉花所含物质许多B ．铁块所含物质许多C．棉花和铁块所含物质同样多D．没法比较棉花和铁块所含物质的多少3. 早在 19 世纪末叶，汤姆逊就发现了电子，将人们的视野引入到原子的校内部 . 由此，科学家们提出了多种对于原子构造的模型. 经过学习，你认学为原子构造与以下事物构造最靠近的是：（）A ．西红柿；B ．西瓜；C．面包；D．太阳系 .4、一根铜棒，在以下状况下，其质量会变化的是（）A ．把铜棒扎成一薄铜片B ．把铜棒加热到300℃C．宇航员将铜棒带到月球上D．钳工用锉刀对它进行加工5、以下对于密度定义式ρ=m/V 的几种理解中，正确的选项是（）A：密度与物体的质量成正比，与其体积成反比B：密度与物体的质量成正比D：密度是物质的一种特征，与物体的质量和体积没关6、人体的密度与水的密度差不多，一名中学生的体积最靠近以下数值的（）A ： 0.005m3B： 0.05m3C： 0.5m3D： 5m37、托盘天平横梁上都有标尺和游码，向右挪动游码的作用是（）A ：相当于在左盘中加小砝码B：相当于在右盘中加小砝码C：相当于向左调理均衡螺母D：可取代指针作来指示均衡8、在下边四组所学的物理知识连线中，正确的一组是（）A ：物理单位和物理量的连线B：丈量工具和物理量的连线kg密度天平质量kg/m 3质量量筒体积m3体积C：物理知识和用途的连线D：物理观点与定义的连线密度鉴识物质密度物体所含物质的多少光的直线流传激光准直质量单位体积某种物升华吸热人工降雨质的质量9、以下物体中，质量为50kg 的物体可能是（）A. 一头大象B. 一只鸡C. 一个人D. 一只蚂蚁10、乡村常用盐水选种，它的依照是以下物理量中的哪一个A. 重力B. 密度C.体积D. 质量得分评卷人第二二、填空题（共 8 小题，每题 3 分，共 24分）11、达成单位换算： 1.1mL=______cm3 0.05t=____kg 2.7g/cm3=____kg/m3 12、物体所含物质的多少叫做,它(跟着、不随 ) 物体的—————、形状、地点的变化而变化。

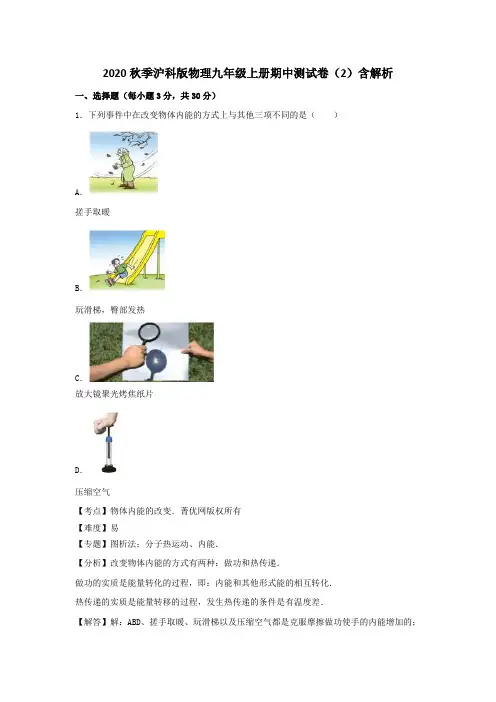

2020秋季沪科版物理九年级上册期中测试卷（2）含解析一、选择题（每小题3分，共30分）1．下列事件中在改变物体内能的方式上与其他三项不同的是（）A．搓手取暖B．玩滑梯，臀部发热C．放大镜聚光烤焦纸片D．压缩空气【考点】物体内能的改变．菁优网版权所有【难度】易【专题】图析法；分子热运动、内能．【分析】改变物体内能的方式有两种：做功和热传递．做功的实质是能量转化的过程，即：内能和其他形式能的相互转化．热传递的实质是能量转移的过程，发生热传递的条件是有温度差．【解答】解：ABD、搓手取暖、玩滑梯以及压缩空气都是克服摩擦做功使手的内能增加的；C、放大镜聚光烤焦纸片是通过热传递使纸的内能增加的；显然C选项与其它三个选项改变物体内能的方式不同．故选C．【点评】本题考查了改变物体内能有两种方式，结合生活实际解决问题．2．水的比热容比煤油的大．如图，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热．哪一图线能反映该实验情况（）A．B．C．D．【考点】比热容．菁优网版权所有【难度】易【分析】比热是物质本身的一种特性，同种物质比热相同，不同物质比热一般不同．水和煤油的比热不同，质量相同，在吸收相同热量时，升高的温度不同；在升高相同温度时，吸收的热量不同．【解答】解：A、B 用规格相同的两试管分别装上质量相同的煤油和水，放在同一只烧杯中加热，相同时间两种液体吸收的热量相同．A、B图象均错误；C、D 由于水的比热较大，在质量相同、加热时间相同也就是吸收的热量相同时，水温升高的较小．C选项正确，D选项错误．故选C．【点评】将物理规律以图象或统计图表的形式呈现，体现了数学学科的基础性和工具性，应该学会分析此类问题．3．（2013•泰安）下列关于物态变化的说法中，正确的是（）A．春天，河里冰雪消融，是升华现象B．夏天，冰棍儿周围冒“白气”，是汽化现象C．秋天，早晨花草上出现的小露珠是熔化现象D．冬天，温暖的车内窗玻璃会变模糊，是因为车内水蒸气液化的缘故【考点】水的三态变化；熔化与熔化吸热特点；液化及液化现象．菁优网版权所有【难度】中【专题】温度计、熔化和凝固；汽化和液化、升华和凝华．【分析】判断物态变化现象，我们首先要清楚各种物态变化的定义；然后看物态变化中是什么状态变为什么状态，从而确定是什么物态变化．【解答】解：A、春天，河里冰雪消融，冰由固态变成了液态，是熔化现象，不是升华现象．故A错误．B、夏天，冰棍儿周围冒“白气”，是空气中的水蒸气遇冷液化成小水珠形成的，不是汽化现象，是液化现象，故B错误．C、秋天，早晨花草上出现的小露珠，是空气中的水蒸气液化形成的小水珠，是液化现象，不是熔化现象，故C错误．D、冬天，温暖的车内窗玻璃会变模糊，是因为车内水蒸气遇冷液化形成的小水珠附着在玻璃上的缘故，故D正确．故选D．【点评】该题通过日常生活中的实例考查学生对物态变化的理解，难度不大，关键是搞清楚物质物态变化前后的状态．4．下列说法中正确的是（）A．没有外界做功时，同一物体，温度降得越多，放出的热量就越多B．温度高的物体比温度低的物体含有的热量多C．热传递中温度总是从热的物体传递给冷的物体D．汽车发动机用水作冷却剂，是因为水的温度低【考点】内能；比热容．菁优网版权所有【难度】中【分析】（1）改变内能的方式有两种：做功与热传递，物体内能的改变既有可能是物体对外做了功，也可能是物体向外放出热量；（2）物体温度越高，内能越大，热量是过程量，不能说含有；（3）水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析．【解答】解：A、若没有外界做功时，同一物体，温度降得越多，放出的热量就越多，故该选项正确；B、热量是一个过程量，所以不能说物体中含有多少热量，故该选项错误；C、热传递中传递的是热量，不是温度，故该选项错误；D、汽车发动机工作时产生大量的热，这些热如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点（相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多）把这些热迅速吸收，使发动机的温度不致升得太高．故该选项错误．故选A．【点评】要正确理解温度、热量与内能的关系．解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热引起的．同时要知道做功和热传递都可以改变物体的内能．5．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥【考点】两种电荷．菁优网版权所有【难度】中【专题】应用题；电流和电路．【分析】（1）人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电；（2）电荷规律：同种电荷相排斥，异种电荷相吸引．【解答】解：用丝绸摩擦过的玻璃棒带正电．AB、玻璃棒带正电，当其与验电器接触时，验电器也带正电，故AB错误；C、摩擦起电是电荷的转移，不是创造了电荷，故用丝绸摩擦过的玻璃棒显正电性，是由于一部分电子转移到丝绸上的缘故，故C错误；D、据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D正确；故选D．【点评】本题考查了两种电荷及电荷间的作用规律，属于基本内容，比较简单．6．如图是内燃机工作循环中的一个冲程，它是（）A．压缩冲程，将化学能转化成内能B．压缩冲程，将机械能转化成内能C．做功冲程，将内能转化成机械能D．做功冲程，将机械能转化成内能【考点】热机．菁优网版权所有【难度】中【分析】解决此题要结合内燃机的做功冲程特点和原理进行分析解答，知道做功冲程中的能量转化．【解答】解：图中的气门关闭，活塞下行，并且电火花打火，这是做功冲程的特点；在做功冲程中，能量转化关系是气体的内能转化为机械能；故选C．【点评】此题是结合内燃机的冲程图分析内燃机冲程的特点，要会根据电火花是否打火判断是不是做功冲程．7．（2013•鄂州模拟）在如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V【考点】电压表的读数方法．菁优网版权所有【难度】中【专题】应用题；信息给予题．【分析】首先根据串联电路的电压特点（U=U1+U2）确定电压表表V1、V2示数的大小，然后根据电压表的读数方法读出示数．【解答】解：因为电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数比电压表V2的示数大；故电压表V1选的是0﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为6V；电压表V2选的是0﹣3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V；根据串联电路的电压关系U1=U﹣U2=6V﹣1.2V=4.8V．故选A．【点评】本题重点考查了电压表的读数方法，串联电路的电压关系．8．（2013秋•成都校级期末）如图是“探究某物质熔化和凝固规律”的实验图象，下列说法正确的是（）A．在t时=5min时，该物质处于固液共存状态B．在BC段，该物质不吸热C．该物质凝固过程持续了5minD．该物质的凝固点是25℃【考点】熔化和凝固的温度—时间图象．菁优网版权所有【难度】中【专题】图像综合题．【分析】（1）熔化图象的横坐标表示时间，纵坐标表示温度，而图中BC段温度不变的阶段就是熔化过程．（2）晶体在熔化或凝固时的温度是熔点或凝固点．晶体在熔化过程或凝固过程中处于固液共存态．从开始熔化到完全熔化完所用时间就是物态变化经历的时间．【解答】解：A、在t时=5min时，该物质开始熔化，处于固液共存状态，故A正确．B、在BC段，该物质不断吸热，但温度不变，故B错误．C、如图，在t=12min时该物质开始凝固，到15min凝固完毕，故物质凝固过程持续了3min，故C错误．D、该物质的凝固对应的温度是45℃，凝固点为45℃，故D错误；故选A．【点评】本题考查的是对熔化和凝固图象的理解，根据图象分辨晶体和非晶体，并能分析出各自在熔化过程中的特点是解决该题的关键．中考对这个知识点的要求是比较高的．9．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1、L2都能发光D．L1、L2都不能发光【考点】通路断路短路．菁优网版权所有【难度】中【分析】根据电路图可知，闭合开关S1、S2，电路为L1的基本电路，L2被短路．【解答】解：闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光．故选B．【点评】本题考查了三种状态，是一道基础题．10．某保密室有三道门，关上一道门相当于闭合一个开关．只要有一道门没有关上，红色和绿色的指示灯都会发光．当三道门都关上时，红灯会熄灭，只有绿灯会发光．则如图中的电路符号要求的是（）A．B．C．D．【考点】电路的构成；电路图．菁优网版权所有【难度】难【分析】根据题意确定开关与指示灯间的连接关系，然后选择电路图．【解答】解：指示灯与电源组成通路时指示灯亮，电路是断路或灯被短路时灯熄灭，当三道门都关上即三个开关都闭合时，红灯会熄灭，说明此时红灯断路或发生短路，当三道门都关上即三个开关都闭合时，绿灯会发光，此时绿灯是通路，三个开关相互影响，三个开关应该是串联，由图示可知，图A所示电路图符合要求，BCD不符合要求，故A正确，BCD错误；故选A．【点评】会设计串联电路和并联电路，知道开关在串联电路和并联电路中的作用．二、填空题（每空2分，共30分）11．（2013•宜昌）1kg的冰在熔化过程中，温度（选填“升高”、“降低”或“不变”），冰水混合物的内能（选填“增大”、“减小”或“不变”）．【考点】熔化与熔化吸热特点；物体内能的改变．菁优网版权所有【难度】易【专题】温度计、熔化和凝固；分子热运动、内能．【分析】（1）晶体在熔化过程中，尽管不断吸热，但是温度却保持熔点不变；（2）做功和热传递都可以改变物体的内能，做功是能量转化的过程，热传递是能量转移的过程．【解答】解：冰是晶体，在熔化过程中，尽管不断吸收热量，内能不断增大，但是温度却保持在熔点0℃不变．故答案为：不变；增大．【点评】本题考查了晶体熔化的特点以及内能和温度的关系，注意：物体的温度改变，内能一定改变，但是内能改变，温度不一定改变．12．（2015•泰州）将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了电荷（选填“同种”或“异种”），这种使塑料丝带电的方法称为，塑料丝带电的实质是在物体间转移．【考点】两种电荷．菁优网版权所有【难度】中【分析】两种不同物质摩擦时，由于不同物质的原子核对核外电子的束缚能力不同，就会导致电荷发生转移，两个物体都带了电，这就是摩擦起电．塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷．同种电荷相互排斥，异种电荷相互吸引．【解答】解：塑料细丝与手摩擦，摩擦起电，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来．这种使塑料丝带电的方法称为摩擦起电，塑料丝带电的实质是电子在物体间发生了转移．故答案为：同种；摩擦起电；电子．【点评】此题考查了摩擦起电以及电荷间的作用规律，同时还要了解摩擦起电的实质是电子的转移．13．（2016•盐城校级模拟）如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则处电表示电压表．【考点】电流表的使用；电压表的使用．菁优网版权所有【难度】中【分析】电压表与被测用电器并联，并且在电路中相当于开路；电流表与被测用电器串联，并且在电路中相当于导线；根据电压表和电流表的正确使用方法以及在电路中的作用进行分析．【解答】解：两灯泡要想正常工作，连接方式必须并联，而甲与L1串联，乙与两灯泡并联，因此甲处为电流表，乙处为电压表．故答案为：乙．【点评】解决本类题的关键是牢记电压表和电流表的正确使用方法，并且能够识别串并联电路．14.如图是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机（电动机），B是电热丝．若只闭合开关S1吹出的是风；若S1、S2都闭合，吹出的是风．【考点】电路的构成；电路图．菁优网版权所有【难度】中【分析】吹风机A的作用是吹出风，电热丝B的作用是产生热，只有A工作时吹出的风是冷风，A和B同时工作时吹出的是热风．【解答】解：（1）若只闭合开关S l，只有电动机与电源串联，电流只流过电动机，电动机工作，电热丝不工作，所以电吹风吹出的是冷风；（2）若将开关S l、S2都闭合，电动机与电热丝并联后连接在电源上，电流分两路分别经过电动机和电热丝，它们都工作，则电吹风吹出的是热风．故答案为：冷；热．【点评】（1）解答本题要掌握干路开关控制所有用电器，支路开关控制本支路用电器．（2）对于这类结合生活中的电器考查电路连接情况的题目，要结合串并联电路的电流流向特点进行分析．15．如图甲展示的是用长征二号F型运载火箭发射神舟十一号飞船时的壮观情景，该火箭使用的燃料是偏二甲肼，这种高能燃料在燃烧时能放出较多的热量，说明这种燃料具有较大的．火箭发射升空时，燃料通过燃烧将能转化为燃气的内能，燃气对火箭，又将内能转化为火箭的能．火箭内部的能流图可简化为图乙所示，则问号所表示的内容是【考点】燃料的热值；能量的转化．菁优网版权所有【难度】难【分析】（1）热值是燃料一种特性，热值越大的燃料在完全燃烧相同质量的燃料时，放出的热量越多，在选择火箭燃料时要选择热值较大的燃料；（2）发射火箭时，燃料燃烧将化学能转化为内能，又将内能转化为火箭的机械能；（3）用来做有用功的那部分能量与气缸散热损失的能量、废气带走的能量、摩擦等机械损耗的能量之和等于燃料燃烧释放的能量，据此进行分析．【解答】解：（1）运载火箭采用偏二甲肼作为火箭的燃料，原因是偏二甲肼具有较高的热值，完全燃烧相同质量的偏二甲肼时，可以释放出更多的热量；（2）火箭升空时的能量转化：燃料的化学能先转化为内能，然后燃气对火箭做功，又将内能转化为火箭的机械能；（3）由火箭内部的能流图可知，图中问号所表示的内容是废气带走的内能．故答案为：热值；化学；做功；机械；废气带走的内能．【点评】本题借助火箭发射考查能量转化以及热值的相关知识，注重知识应用能力的考查，难度不大．16.（2016秋•东阿县期中）如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该只闭合开关，若要使灯泡L1和L2组成并联电路，应该只闭合开关．【考点】串联电路；并联电路．菁优网版权所有【难度】难【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件；而并联电路中有多条支路，因此利用电流的流向法分析．【解答】解：（1）要使灯泡L1和L2组成串联电路，电流应从电源正极出发后依次经过两盏灯泡，所以应只闭合开关S2．断开开关S1、S3，如下图所示的电路：（2）若要使灯泡L1和L2组成并联电路，电流应从电源正极出发后分别流入两盏灯泡，最后汇合流回电源的负极，所以应闭合开关S1、S3时，断开开关S2．如下图所示的电路中：故答案为：S2；S1、S3．【点评】本题考查串并联电路的连接和开关的作用，解决此类问题要结合串联电路和并联电路的特点，结合题意选择合适的开关组成符合题意的电路图．三、作图题（每小题4分，共8分）17．（2015•平凉）如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上．补上后要求（1）两灯泡并联；（2）电流表测灯L1的电流；（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗．【考点】电路图和实物图互化．菁优网版权所有【难度】中【分析】根据题意，确定两只灯泡的连接方式为并联，再根据电流表只测量通过灯L1的电流，向A端移动滑动变阻器的滑片P，两灯均变暗确定滑动变阻器下面的接线柱．【解答】解：（1）两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流（选大量程），L1与电流表串联，再与L2并联；（2）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗，连入电阻变大，下面选B 接线柱，如图所示：【点评】根据题目的要求，先确定电路的串并联性质，再明确电流表位置，最后确定滑动变阻器下面的接线柱，是连接的基本思路．18.（2016•广州）拆开图1中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号“M”）各一个及连接导线，闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮．（1）在方框内画出玩具的电路图．（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，电动机转动（选填“不”、“顺时针”、“逆时针”），LED （选填“亮”、“不亮”）．【考点】电路的构成；电路图．菁优网版权所有【难度】难【分析】（1）闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮，说明电动机和LED独立工作、互不影响即为并联，且开关位于干路，据此设计电路图；（2）电动机是利用通电导线在磁场中受力的作用的原理制成的，转动的方向与电流的方向和磁场的方向有关；晶体二极管的重要的特性是单向导电性．【解答】解：（1）进分析可知，电动机和LED并联，且开关位于干路，电路图如下图所示：（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，电动机反向转动，即逆时针转动；晶体二极管具有单向导电性，将电源正、负极反接时，该支路相当于断路，LED不亮．故答案为：（1）如上图所示；（2）逆时针；不亮．【点评】本题考查了串并联电路的设计和电动机转动方向的判断以及二极管的单向导电性，设计电路图时要注意电源的正负极不可接反．四、实验题（每小题6分，共12分）19．（2015•元阳县校级模拟）小红同学在做“探究水沸腾时温度变化特点”的实验中：（1）如图1所示，她的操作存在错误，请指出其中一个错误之处：．（2）小红纠正所有错误后，在水温到达89℃时开始每隔2分钟做一次温度记录，并描绘出如图2所示的图象．根据图象可知水沸腾时的温度为℃，说明此时该地大气压（选填“大于”、“小于”或“等于”）1个标准大气压．（3）这个实验可得出的结论是．（4）小红觉得从开始加热到沸腾的时间偏长，请你给她提出一个改进的措施：．【考点】探究水的沸腾实验．菁优网版权所有【难度】中【专题】实验题；探究型实验综合题．【分析】（1）从温度计的正确使用进行判断：温度计的玻璃泡完全浸没在被测液体中，不要碰到容器底和容器壁．温度计玻璃泡浸没在被测液体中要稍候一会儿，待到示数稳定后再读数．读数时温度计的玻璃泡要继续留在被测液体中，视线要与温度计液柱的上表面相平．（2）液体沸腾时，不断吸收热量，温度保持不变，这个不变的温度是液体的沸点．1标准大气压下水的沸点是100℃．沸点跟气压有关，气压越高，沸点越高．（3）液体沸腾的特点：不断吸收热量，温度保持不变．（4）从给水开始加热到水沸腾需要的时间比较长，根据Q=cm△t知，可能是水的质量太大，可能是水的初温太低，根据出现加热时间长的原因，分析改进措施．【解答】解：（1）根据温度计的正确使用知：读数时视线未跟液柱面相平（或“温度计玻璃泡触底”、“酒精灯外焰未正对杯底”）．（2）水沸腾时，不断吸收热量，温度保持99℃不变，所以水的沸点是99℃．1标准大气压下水的沸点是100℃，气压越高，沸点越高，所以此时小于1标准大气压．（3）水沸腾时，不断吸收热量，温度保持不变，所以结论是：液体沸腾时继续吸热、温度不变．（4）从给水开始加热到水沸腾需要的时间比较长，说明吸收热量多，根据Q=cm△t知，水的比热不变，可能是水的质量太大，可能是水的初温太低，所以可以减少水的质量或提高水的初温．故答案为：（1）读数时视线没有和液柱上表面相平；温度计的玻璃泡碰到了容器底；（2）99；小于；（3）液体沸腾时继续吸热、温度不变；（4）减少水的质量或提高水的初温．【点评】水的沸腾实验是初中热学中重要的实验，一般考查水沸腾前后气泡的变化、沸点、沸点和气压的关系、沸腾的条件、沸腾的特点、加热时间比较长的原因、器材、水沸腾的图象、温度计的正确使用和读数等等．20.小明同学同时用三个电流表做研究并联电路电流规律的实验．（1）由实物图甲可知：电流表测量干路的电流．（2）在测量L1的电流时，闭合开关前，发现电流表A2指针位置如图乙所示，则小明同学应该，调整正确后闭合开关，发现电流表A3指针又偏向图乙位置，其原因是，他下一步步骤是．（3）纠正（2）中错误后，测出L1、L2、干路三处的电流值．电流表A1的示数为0.5A，请在图丙中用“↑”标出电流表指针所在的位置．小明根据实验数据马上得出并联电路电流规律的结论．这个实验在设计方案上还存在的不足之处是（写出一条）．【考点】并联电路电流规律；电流的测量．菁优网版权所有【难度】难【分析】（1）电流表与待测电路串联；（2）根据电流表指针反向偏转，分测量电流前和测量中两种情况分析；根据出现的问题采取措施；（3）根据电流表小量程分度值确定指针的位置；根据归纳法得出具有普遍性的结论一是样本要有代表性，二是样本数量足够多；【解答】解：（1）电流表与待测电路串联；电流表A1串联在干路上，测干路电流；（2）测量电流前指针反向偏转，说明电流表指针没有调零；测量电流时偏转，说明电流从负接线柱注入了，即电流表正负接线柱接反了，他下一步骤是：应断开开关，将连接电流表正负接线柱的导线互换位置；（3）电流表小量程分度值为0.02A，由此确定指针的位置，如下图所示：小明根据实验数据马上得出并联电路电流规律的结论，这个实验在设计方案上还存在的不足之处是：实验次数只有一次，没有换不同规格的小灯泡多次实验；故答案为：（1）A1；（2）将电流表指针调零；电流表正负接线柱接反；断开开关，将连接电流表正负接线柱的导线互换位置；（3）没有换不同规格的小灯泡多次实验．【点评】本题研究并联电路电流规律，考查电路的连接、电流表使用注意事项及归纳法的运用．五、计算题（每小题10分，共20分）21．（2013•德宏州校级模拟）用烟煤烧水时，将10kg的水从20℃加热到100℃，燃烧了1.4kg 的烟煤．水的比热容是4.2×103J/（kg•℃），烟煤的热值约为3×107J/kg．试求：（1）水吸收的热量是多少？。
