压杆的稳定计算

压杆稳定性验算公式压杆稳定性是工程结构设计中需要考虑的一个重要问题。

在许多工程应用中，压杆一般用于承受压力作用的结构元素，如柱子、桁架等。

压杆的稳定性验算是为了判断压杆在承受压力时是否会发生屈曲或失稳的现象，需要通过计算并比较压力作用下的抗弯稳定能力和压杆的承载能力。

压杆在弯曲中的稳定性主要受压杆的几何形状、材料特性、边界条件以及压力作用方向等因素的影响。

一般来说，压杆的稳定性验算可以采用欧拉公式、约束系数法和有限元法等方法进行。

欧拉公式是一种经典的压杆稳定性验算方法，其基本原理是根据压杆的截面形状和尺寸来计算压杆的临界压力，然后和实际压力进行比较，从而评估压杆的稳定性。

欧拉公式的基本形式如下：Pcr = (π^2EI)/(kl)^2其中Pcr为压杆的临界压力（也称为临界载荷）E为材料的弹性模量I为压杆的截面惯性矩k为约束系数（取决于边界条件，一般为纵横比的函数）l为压杆的有效长度。

欧拉公式适用于压杆为理想长细杆的情况，即压杆的长度远大于其截面的最小尺寸，并且边界条件是固定或铰支的。

对于实际情况下的压杆验算，可以根据具体条件和要求进行修正或改进。

约束系数法是一种更为精确的压杆稳定性验算方法，它考虑了压杆的几何形状、材料特性以及边界条件等因素的影响。

其基本原理是根据压杆的几何形状以及约束条件，在一系列已知的稳定压力下进行试算，从而得到压力-破坏应力的关系曲线。

然后根据工程要求，找到落在这条曲线上的设计压力，从而评估压杆的稳定性。

约束系数法的计算过程较为复杂，需要进行较多的计算和试算，但可以得到更为准确的结果。

在实际工程中，一般可以借助计算机辅助设计软件进行约束系数法的计算。

有限元法是一种现代化的验算方法，通过将大型结构划分为小型有限元，然后进行数值计算，得到压杆的应力和变形情况，从而评估压杆的稳定性。

有限元法充分考虑了压杆的复杂几何形状、材料非线性以及边界条件的影响，具有较高的精度和适用性。

以上介绍的是压杆稳定性验算的一些基本方法和原理。

压杆稳定性计算公式例题在工程结构设计中，压杆是一种常见的结构元素，用于承受压力和稳定结构。

在设计过程中，需要对压杆的稳定性进行计算，以确保结构的安全性和稳定性。

本文将介绍压杆稳定性计算的基本原理和公式，并通过一个例题进行详细说明。

压杆稳定性计算的基本原理。

压杆稳定性是指压杆在受压力作用下不会发生侧向屈曲或失稳的能力。

在进行压杆稳定性计算时，需要考虑压杆的材料、截面形状、长度、支座条件等因素，以确定其稳定性。

一般来说，压杆的稳定性可以通过欧拉公式或约束条件来计算。

欧拉公式是描述压杆稳定性的经典公式，其表达式为：Pcr = (π^2 E I) / (K L)^2。

其中，Pcr表示压杆的临界压力，E表示弹性模量，I表示截面惯性矩，K表示约束系数，L表示压杆的有效长度。

这个公式是基于理想的弹性理论，适用于较长的细杆，但在实际工程中，压杆的稳定性计算可能还需要考虑其他因素。

除了欧拉公式外，压杆稳定性计算还需要考虑约束条件。

约束条件是指压杆在受力时的支座和边界条件，对压杆的稳定性有重要影响。

在实际工程中，约束条件可以通过有限元分析等方法来确定，以获得更精确的稳定性计算结果。

压杆稳定性计算的例题分析。

下面我们通过一个例题来说明压杆稳定性计算的具体步骤和方法。

假设有一根长度为2m的钢质压杆，截面形状为矩形，截面尺寸为100mm ×50mm，弹性模量为2.1 × 10^5 N/mm^2。

现在需要计算在这根压杆上施加的最大压力，使得其不会发生侧向屈曲或失稳。

首先，我们需要计算压杆的有效长度。

对于简支压杆，其有效长度可以通过以下公式计算：Le = K L。

其中，K为约束系数，对于简支压杆，K取1。

所以，这根压杆的有效长度为2m。

接下来，我们可以使用欧拉公式来计算压杆的临界压力。

根据欧拉公式，可以得到：Pcr = (π^2 E I) / L^2。

其中，E为弹性模量，I为截面惯性矩。

根据矩形截面的惯性矩公式，可以计算得到I = (1/12) b h^3 = (1/12) 100mm (50mm)^3 = 5208333.33mm^4。

第16章压杆稳定16.1 压杆稳定性的概念在第二章中，曾讨论过受压杆件的强度问题，并且认为只要压杆满足了强度条件，就能保证其正常工作。

但是，实践与理论证明，这个结论仅对短粗的压杆才是正确的，对细长压杆不能应用上述结论，因为细长压杆丧失工作能力的原因，不是因为强度不够，而是由于出现了与强度问题截然不同的另一种破坏形式，这就是本章将要讨论的压杆稳定性问题。

当短粗杆受压时(图16-1a)，在压力F由小逐渐增大的过程中，杆件始终保持原有的直线平衡形式，直到压力F达到屈服强度载荷F s(或抗压强度载荷F b)，杆件发生强度破坏时为止。

但是，如果用相同的材料，做一根与图16-1a所示的同样粗细而比较长的杆件(图16-1b)，当压力F比较小时，这一较长的杆件尚能保持直线的平衡形式，而当压力F逐渐增大至某—数值F1时，杆件将突然变弯，不再保持原有的直线平衡形式，因而丧失了承载能力。

我们把受压直杆突然变弯的现象，称为丧失稳定或失稳。

此时，F1可能远小于F s(或F b)。

可见，细长杆在尚未产生强度破坏时，就因失稳而破坏。

图16－1失稳现象并不限于压杆，例如狭长的矩形截面梁，在横向载荷作用下，会出现侧向弯曲和绕轴线的扭转(图16-2)；受外压作用的圆柱形薄壳，当外压过大时，其形状可能突然变成椭圆(图16-3)；圆环形拱受径向均布压力时，也可能产生失稳(图16-4)。

本章中，我们只研究受压杆件的稳定性。

图16-3所谓的稳定性是指杆件保持原有直线平衡形式的能力。

实际上它是指平衡状态的稳定性。

我们借助于刚性小球处于三种平衡状态的情况来形象地加以说明。

第一种状态，小球在凹面的O点处于平衡状态，如图16-5a所示。

先用外加干扰力使其偏离原有的平衡位置，然后再把干扰力去掉，小球能回到原来的平衡位置。

因此，小球原有的平衡状态是稳定平衡。

第二种状态，小球在凸面上的O点处于平衡状态，如图16-5c所示。

当用外加干扰力使其偏离原有的平衡位置后，小球将继续下滚，不再回到原来的平衡位置。

钢管压杆稳定计算实例
钢管压杆的稳定计算是为了确定压杆在受压情况下的稳定性，常用的计算方法是欧拉稳定性理论。

以下是一个钢管压杆稳定计算的简化实例：
假设有一根钢管压杆，参数如下：
•钢管的外径（D）= 50 mm
•钢管的壁厚（t）= 3 mm
•压杆的长度（L）= 2 m
•压杆的材料为碳钢，弹性模量（E）= 200 GPa
•压杆的端部固定方式为轴向固定
步骤：
1.计算钢管的截面面积（A）和截面惯性矩（I）： A = π *
[(D/2)^2 - (D/2 - t)^2] I = π/64 * [(D^4 - (D - 2t)^4)]
2.计算压杆的有效长度（L_e）： L_e = L
3.计算压杆的临界载荷（P_cr）：P_cr = (π^2 * E * I) / (L_e^2)

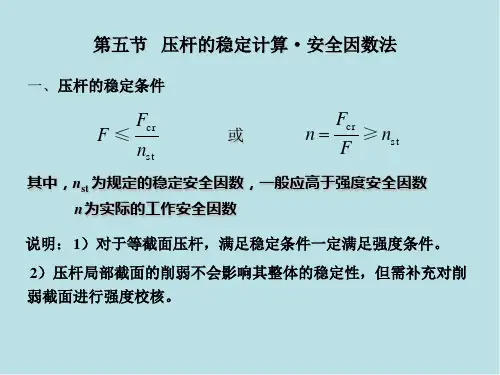

4.计算应用载荷（P）的比值（φ）：φ = P / P_cr
5.判断稳定性：
o如果φ小于等于1，则压杆稳定，在弹性范围内。

o如果φ大于1，则压杆处于失稳状态，需考虑临界荷载以上的挠曲。

这个实例展示了钢管压杆稳定计算的基本步骤，但实际情况可能更为复杂，需要根据具体的材料特性、端部约束条件和加载
方式等因素进行详细计算。

此外，对于较为复杂的情况，可能需要使用更精细的计算方法和有限元分析等工具。
