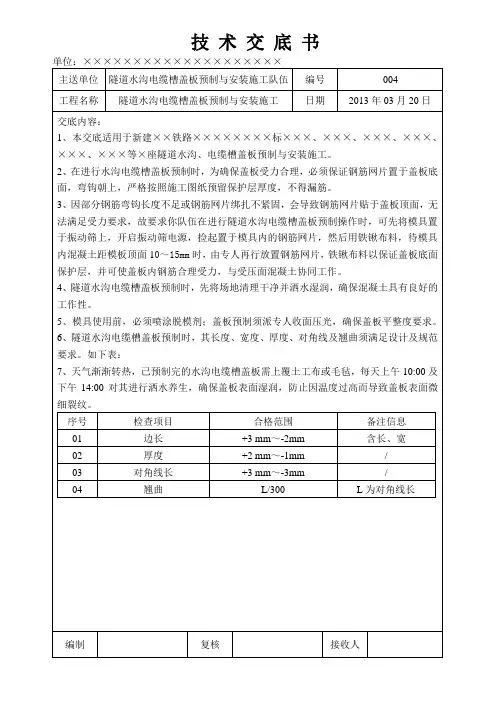

隧道水沟电缆槽盖板预制施工技术交底

高速公路工程隧道水沟电缆槽施工技术交底在混凝土浇筑前，要确保防排水设施畅通，包括水沟和预留槽。

水沟的施工采用C30模板混凝土浇筑，而预留槽则需要预先埋设管道。

同时，为了保证施工质量，需要在沟槽与二衬侧壁墙之间设置植筋锚固，采用HRB400Φ16钢筋，每根长30cm，纵向间距50cm，深度为10cm，并用锚固剂铆接牢固。

四、施工注意事项1、施工前需要进行充分的准备工作，包括清理基层、测量放线、找平基层等。

2、模板的选择和加固非常重要，需要采用钢制定型模板，并在模板就位后加固钢筋埋入填充面10cm以上。

3、钢筋的施工需要注意保护层厚度，防止出现露筋现象。

4、防排水设施要保持畅通，确保施工质量。

5、施工过程中要注意安全，严格遵守相关规定和操作规程。

五、验收标准1、沟槽和水沟的施工需要符合设计要求，混凝土强度达到C30标准。

2、钢筋的施工需要保证间距、数量和连接牢固。

3、防排水设施需要畅通有效，确保施工质量。

4、模板的选择和加固需要符合要求，保证施工质量。

5、验收过程中需要注意安全，确保施工人员的生命财产安全。

边墙位置二衬预留的盲管需要与侧边水沟连接通，盲管与原预留盲管之间采用直通接头连接。

电缆槽沟底位置还有收水管，也随着仰拱施工时预留的收水管接通。

盲管外并用无纺土工布包裹，靠隧道中心一侧管头高出设计水沟底面10-20cm。

为防止盲管出现“反坡”现象而不排水，要求采用HPB300ф6或者ф8钢筋将盲管固定牢固。

电器预留槽及管道应保持畅通，槽宽大小，槽顶边混凝土中放置钢筋加强，不留缺口。

每一处横通道及隧道入口都有电缆预埋镀锌管道，按照原管道材质，管径型号接通于电缆槽中，且高出槽底3cm，用土工布或者水泥编制袋封堵，以免进杂物。

管内接头处不能有毛刺，管口内边打磨圆顺。

在混凝土浇筑过程中，水沟电筑槽采用C30混凝土灌注，灌注混凝土前检查混凝土的和易性和坍落度。

混凝土按一定厚度、顺序和方向分层浇筑，在下层混凝土初凝前必须完成上层混凝土浇筑。

隧道水沟、电缆槽安全技术交底一、一般注意事项1、进入施工现场必须戴好安全帽，遵守隧道施工各项管理制度，进洞施工必须持隧道出入证在洞口值班室登记后方可进洞，洞内照明灯光应保持足够的亮度，且照明灯具使用36V安全电压并添加网罩，洞内施工人员应随时携带手电，以防照明突然熄灭。

2、运输模板时稳拿稳放，多人合抬模板，起、落、转、停动作要一致，堆放要稳当，防止倾倒，以防造成模板变形,同时避免钢模板砸到人。

洞内爆破后必须通风排烟完成后后人员方可进洞，同时佩戴好防尘口罩。

3、作业人员必须按要求穿戴反光背心，同时派专人作为安全人员，时刻注意往来车辆、机械，做好指挥工作。

4、施工作业临时用电必须遵照施工用电规程，使用专用配电箱，做好接零保护，电线必须保护到位，不得泡水泡泥，以免漏电。

5、严禁私自改动配电箱，乱拉电线。

凡一切牵涉到用电的作业项目，作业人员必须按要求佩戴绝缘手套，穿好绝缘鞋。

6、钢筋焊接时必须作业人员持证上岗，同时必须按要求佩戴好保护面罩。

7、在钢筋堆放，施工区域做明显警示，以免钢筋头绊倒人，扎到人。

8、混凝土浇筑时混凝土振捣器应使用专用开关箱，操作人员应穿绝缘鞋戴绝缘手套。

9、移动振捣器时，应提起振捣棒和振捣器一同向前移动，严禁直接拖、拉、拽振捣器。

10、在施工电缆槽身混凝土时要联合各样预埋管线图和预埋洞室施工，保证预埋管线想通。

11、为保证路面净宽、防备电缆槽身混凝土施工时模板发生变形或移动侵入路面宽度，在模板定位时可整体向两侧偏移1cm，但必须保证模板垂直、槽壁厚度和槽内净空尺寸。

12、水沟电缆槽施工前，技术人员要对综合接地钢筋的焊接和引出情况、接地端预埋数量、地点、接地电阻等进行检查，全面合格后方可浇筑混凝土。

13、电缆槽、排水沟混凝土施工时，注意预埋泄水管的安装和疏通，防备混凝土拥塞管孔，浇筑过程中要加强保护，不得破坏和偏位。

14、沟槽施工时碰到掌子面开挖爆破，应做好安全防备工作及安全戒备工作。

交底内容：一、施工方案琚家湾隧道水沟电缆槽均采用单侧水沟电缆槽台车侧施工，水沟电缆槽台车长9米，每模搭接15cm，每次分段长度为8.85米，施工时建议采用一次立模浇筑成型。

水沟、电缆槽盖板采用定型模板现场预制，尺寸按设计施工。

为保证水沟电缆槽混凝土的整体性，保证不出现渗漏水等情况，采用一次浇注成型的施工方法。

二、施工方法1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。

测量组根据施工图和施工技术交底要求，放样电缆槽、水沟平面定位基准线和标高基准线，施工中要求隧中到沟槽身外侧墙净距比设计放大2厘米定位，严禁出现小于设计净距的情况。

电缆槽盖板顶面高于内轨顶面30cm。

2、凿毛两侧矮边墙与电缆槽结合面、沟槽身与底座结合面，均必须采用凿毛处理，以保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，从而确保施工质量，施工缝处并用M10砂浆勾缝。

为此在电缆槽施工前，采用风镐或短钎将既有混凝土面凿毛。

为加强局部连接，局部电缆槽壁较薄的部位，根据测量放线，可采取在突变断面位置植入小直径钢筋，加强连接，植筋深度10cm。

3、基底清理、冲洗结合面凿毛后，将水沟和电缆槽基底的松碴、杂物等清理，并用高压水洗干净，清除积存水。

4、钢筋绑扎水沟电缆槽仅有靠近隧道中线侧电缆槽侧壁及隔板配置钢筋，电缆槽侧壁钢筋为单层，竖向为Φ12钢筋，长度60cm，纵向间距25cm，纵向为Φ10钢筋，间距25cm。

由于单层钢筋不易定位和固定，在浇注电缆槽底混凝土时插入竖向Φ12钢筋，间距为25cm。

纵向钢筋绑扎搭接长度不小于30cm。

5、泄水管预埋将边墙部位所以所有预留出来的泄水管全部接出来，采用相应透水盲沟外套PVC泄水管，所以排水管在混凝土施工前安装，定位牢固，孔口采用土工布封堵，防止浇注混凝土时塑料泄水管移位或沪宁图灌入孔内。

原来在边墙引出的泄水管不通的、反坡的、损坏的必须先行处理，对不通的要求在同部位按设计坡度及孔径直接打孔埋管引出。

施工技术交底书加工。

面板钢板厚度5mm，面板横竖肋条采用8mm钢条焊接而成，肋条间距纵向30cm、横向50cm。

固定横梁采用L80×8角钢加工，固定螺栓直径16mm。

此外要求固定横梁螺栓孔为长条形，在标准圆孔处向两边各扩展25mm，以便校准调准模板，U型模板采用斜切口连接以便拆模。

模板长2m，宽度满足沟槽高度，每块模板对应2根固定横梁。

铁路双线隧道边沟电缆槽组合定型模板设计见下图。

2、综合接地及防闪络接地检查及整改在边沟施作前，对原初期支护综合接地及槽道防闪络接地进行进行全面系统的检查，当检查发现漏埋或错埋时，及时按照整改方案（即隧道综合接地漏埋整改处理方案）进行整改，并检查合格后方可进行小边墙的凿毛及下道工序的施工。

3、处理边墙底虚查及杂物、渗漏水，清理泄水孔，并凿毛综合接地系统整改完毕后，对水沟电缆槽以下部分排水系统进行检查，如发现存在倒坡，排水管堵塞应提前整改。

当发现存在倒坡时采用取芯机进行取孔，确保整改接地系统检测，检测合格后方可进行模板的架设。

竖墙配筋图（图一）电缆槽尺寸图（图二）从隧道进口2m处起，两侧每个通信信号电缆槽底部100m设置1个接地端子。

隧道左右两侧的通信信号电缆槽中各设置一根贯通地线，纵向接地钢筋每100m与贯通地线相连，并采取砂防护措施。

两侧通信信号电缆槽靠线路侧侧墙外缘及靠水沟侧内缘每50m设置各1个接地端子。

二衬预留的综合接地钢筋和防闪络钢筋应与上下行通信信号电缆槽侧壁上部的￠16纵向接地钢筋单点连接一次，且不允许二衬预留的接地钢筋的两端同时与通信信号电缆槽侧壁上部的￠16纵向接地钢筋相连。

所有接地钢筋包括综合洞室内接地钢筋与通信信号电缆槽侧墙上部的￠16纵向接地钢筋之间的连接均采用￠16 “L”型焊接，焊缝长度为单面长度不小于200mm，双面长度不小于100mm。

接地端子预埋位置和接地钢筋焊接见图三8、浇注第一层混凝土在浇筑混凝土之前要仔细检查校核模板与预埋管件安装是否正确、加固是否牢固、有无遗漏。

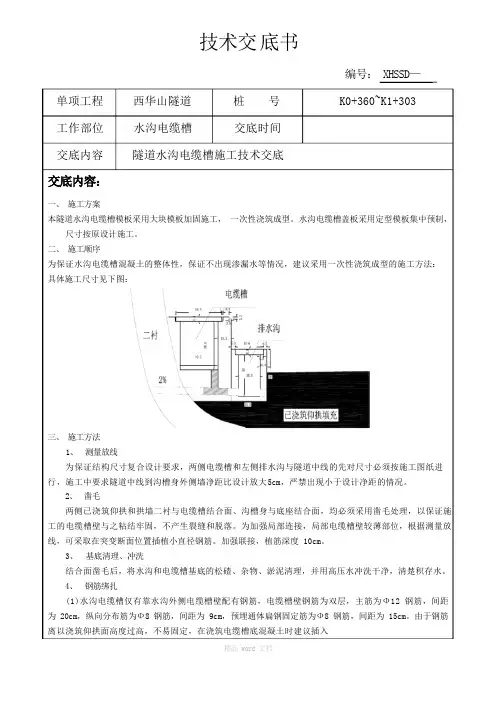

技术交.底书编号： XHSSD—单项工程西华山隧道桩号 K0+360~K1+303工作部位水沟电缆槽交底时间交底内容隧道水沟电缆槽施工技术交底一、施工方案本隧道水沟电缆槽模板采用大块模板加固施工，一次性浇筑成型。

水沟电缆槽盖板采用定型模板集中预制，尺寸按原设计施工。

二、施工顺序为保证水沟电缆槽混凝土的整体性，保证不出现渗漏水等情况，建议采用一次性浇筑成型的施工方法：具体施工尺寸见下图：三、施工方法1、测量放线为保证结构尺寸复合设计要求，两侧电缆槽和左侧排水沟与隧道中线的先对尺寸必须按施工图纸进行，施工中要求隧道中线到沟槽身外侧墙净距比设计放大5cm，严禁出现小于设计净距的情况。

2、凿毛两侧已浇筑仰拱和拱墙二衬与电缆槽结合面、沟槽身与底座结合面，均必须采用凿毛处理，以保证施工的电缆槽壁与之粘结牢固，不产生裂缝和脱落。

为加强局部连接，局部电缆槽壁较薄部位，根据测量放线，可采取在突变断面位置插植小直径钢筋。

加强联接，植筋深度 10cm。

3、基底清理、冲洗结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水冲洗干净，清楚积存水。

4、钢筋绑扎(1)水沟电缆槽仅有靠水沟外侧电缆槽壁配有钢筋，电缆槽壁钢筋为双层，主筋为Ф12 钢筋，间距为 20cm，纵向分布筋为Ф8 钢筋，间距为 9cm，预埋通体扁钢固定筋为Ф8 钢筋，间距为 15cm。

由于钢筋离以浇筑仰拱面高度过高，不易固定，在浇筑电缆槽底混凝土时建议插入Ф8 定位筋或在浇筑混凝土时直接埋入，以保证以绑扎钢筋在施工过程中的稳定，定位筋间距与主筋一样，埋置深度不小于 15cm。

纵向钢筋绑扎搭接长度不小于 35cm。

详见电缆槽配筋图。

(2)电缆槽盖板分一般盖板及活动盖板，活动盖板每 10m 设一处。

盖板采用C25 砼，盖板面应平整，尺寸准确，盖板顶应作"上"字标记，以防止安装时倒置。

如下图：(3)水沟盖板均为预制安装，安装长度为1m，前后两段间留有 1cm 间隙。

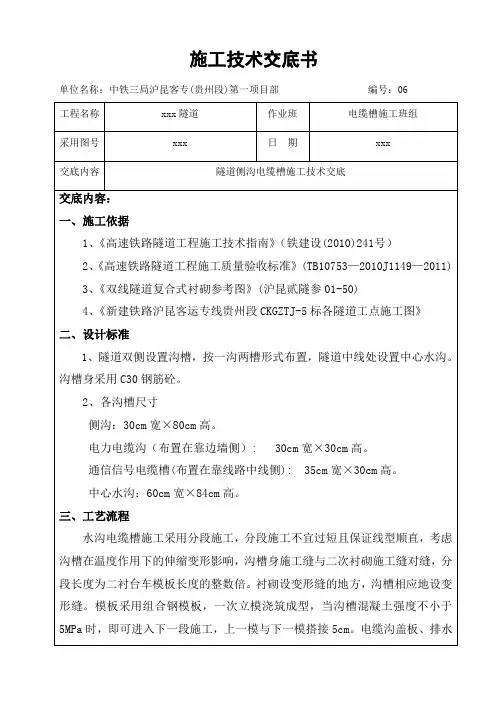

施工技术交底书单位名称：中铁三局沪昆客专(贵州段)第一项目部编号：06圆钢筋（纵向接地钢筋），φ10钢筋,间距20cm。

(2) 通信信号电缆槽混凝土浇筑时预埋Φ16电缆槽分隔钢筋，L=60cm，预埋30cm外露30cm，纵向间距50cm。

(3) 钢筋安装详见图1：侧沟及电缆槽详图。

图1：侧沟及电缆槽详图(3)综合接地a通信电缆槽侧墙上部Φ16纵向钢筋作为纵向接地钢筋，初期支护、二衬、仰拱、综合洞室引出的接地钢筋要与通信电缆槽侧墙上部Φ16钢筋间采用直径16mm的“L”形圆钢筋进行焊接（见下图2：L”形焊接），单面焊接不小于16cm（10倍钢筋直径），焊缝厚度不小于4mm，侧墙Φ16纵向接地钢筋每100m 断开一次，断开的钢筋端头间距为10cm。

图2：“ L”形焊接(4)贯通地线隧道内贯通地线敷设在两侧通信信号电缆槽内，并采取砂防护措施。

(5)接地端子布置a从隧道洞口2m开始，在两侧通信信号电缆槽底部，每间隔100m设置一个接地端子，小于100m的隧道在中部设一处；b从隧道洞口2m开始，在两侧通信信号电缆槽靠线路侧壁上，每间隔50m 设置一个接地端子，小于50m的隧道在中部设一处；c上述所有的接地端子均通过Φ16钢筋与通信电缆槽侧墙上部Φ16纵向钢筋连接，焊接质量同接地钢筋，保证焊接质量。

详见图3：接地端子设置图。

图3：接地端子设置图图4：A节点详图现场技术人员将隧道需要预埋接地端子的里程及个数在二衬上做好标记，以防漏埋。

(6)排水管及泄水槽a两侧仰拱边墙预留的Φ150盲管、Φ50盲管全部接到两侧水沟，采用Φ150排水管，排水管在混凝土施工前安装，定位牢固，孔口采用土工布封堵，防止浇筑混凝土时泄水管跑位或混凝土灌入孔内。

具体安装严格参照图1：侧沟及电缆槽详图。

b两侧沟与中心沟通过横向Φ100PVC导管连接，横向导水管纵向间距30m。

c电力电缆槽、通信信号电缆槽与侧沟间墙底预留泄水槽，纵向间距3～５m，泄水槽尺寸见图1：侧沟及电缆槽详图。

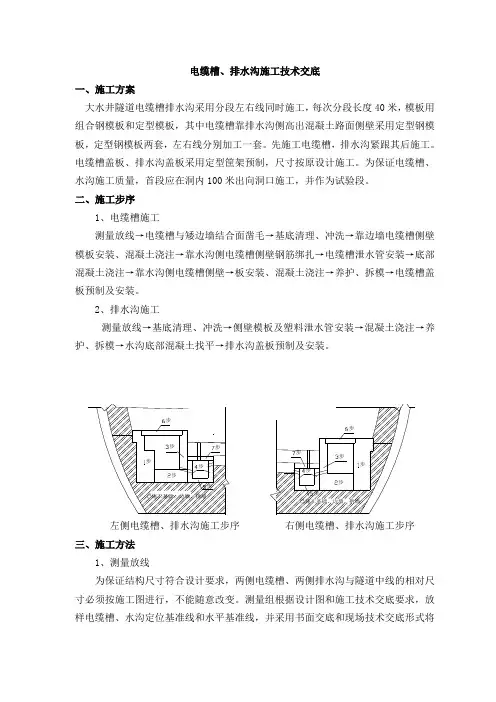

电缆槽、排水沟施工技术交底一、施工方案大水井隧道电缆槽排水沟采用分段左右线同时施工，每次分段长度40米，模板用组合钢模板和定型模板，其中电缆槽靠排水沟侧高出混凝土路面侧壁采用定型钢模板，定型钢模板两套，左右线分别加工一套。

先施工电缆槽，排水沟紧跟其后施工。

电缆槽盖板、排水沟盖板采用定型筐架预制，尺寸按原设计施工。

为保证电缆槽、水沟施工质量，首段应在洞内100米出向洞口施工，并作为试验段。

二、施工步序1、电缆槽施工测量放线→电缆槽与矮边墙结合面凿毛→基底清理、冲洗→靠边墙电缆槽侧壁模板安装、混凝土浇注→靠水沟侧电缆槽侧壁钢筋绑扎→电缆槽泄水管安装→底部混凝土浇注→靠水沟侧电缆槽侧壁→板安装、混凝土浇注→养护、拆模→电缆槽盖板预制及安装。

2、排水沟施工测量放线→基底清理、冲洗→侧壁模板及塑料泄水管安装→混凝土浇注→养护、拆模→水沟底部混凝土找平→排水沟盖板预制及安装。

左侧电缆槽、排水沟施工步序 右侧电缆槽、排水沟施工步序三、施工方法1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。

测量组根据设计图和施工技术交底要求，放样电缆槽、水沟定位基准线和水平基准线，并采用书面交底和现场技术交底形式将已施工基础、边墙、拱墙步步步步步步步已施工基础、边墙、拱墙步步步步步步步有关资料和测量点位交付现场技术员和领工员，书面交底资料必须交给该工区的技术负责人和生产副经理一份。

2、凿毛两侧矮边墙与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，影响施工质量。

因此在电缆槽施工前，采用风镐或短钎将矮边墙与电缆槽结合面凿毛，根据测量放线，局部电缆槽壁较薄的部位用电钻钻孔植小直径φ8钢筋，加强联结，植筋深度10cm，植筋锚固材料用锚固剂。

3、基底清理、冲洗边墙结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水凿毛后边墙结合面和基底冲洗干净。

技术交底（水沟电缆槽）一、适用范围本技术交底适用于环县一号隧道出口水沟、电缆槽施工。

二、技术要求⑴本隧道内采用双侧沟加中心水沟进行排水，侧沟与中心沟间每隔10m设置一道横向引水管。

沟槽身采用C30混凝土。

中心沟采用盖板沟的形式，主要用于排水。

⑵为满足电力、通信、信号等要求，于隧道两侧各分槽设置两道电缆槽。

电力电缆槽设置在隧道靠边墙侧，通信、信号电缆槽设置在靠线路侧。

⑶隧道水沟电缆槽均采用分段施工，每次分段长度在11.9m。

为了减少人工劳动强度，保证水沟、电缆槽的整体外观质量，模板采用整体移动式滑模，一次立模浇筑成型。

水沟盖板预制采用预制场预制、大规模的批量生产，以保证盖板的质量和数量。

待水沟及电缆槽施工结束后，即可进行盖板的铺设。

水沟电缆槽盖板采用钢筋混凝土制作。

三、施工要点3.1、工艺流程⑴水沟电缆槽施工流程：施工准备→测量放线→边墙和基底处理→沟墙钢筋、预埋件安装→模型安装→浇筑混凝土→养护3.2、施工要求本隧道施工段落均为有仰拱地段(衬砌类型Ⅴe～IⅤd)，水沟电缆槽详图如下图、1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的尺寸必须按照设计图纸放线，测量组每隔5米放一组倒放点。

2、凿毛及基底清理两侧矮边墙及二衬与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，影响施工质量。

在电缆槽施工前，首先用风镐将矮边墙与电缆槽结合面凿毛，然后将水沟和电缆槽基地的松碴、杂物、淤泥清理，然后用高压水把凿毛后边墙结合面和基底冲洗干净。

3、钢筋绑扎在已施工好的填充面上，浇筑45cm厚的垫层达到仰拱填充设计标高纵向间隔20cm插入Φ16螺纹钢筋长1.39米插入深度15cm。

同时采用两排Φ10螺纹钢，间隔20cm与此钢筋绑扎，且在此钢筋顶部采用一根Φ16纵向接地圆钢钢筋于此绑扎，Φ16纵向接地钢筋保证100m内无断开，每100米断开一次，间距10cm。

排水沟电缆槽预制盖板施工技术交底1 适用范围适用于永古高速公路YG7合同段安远隧道电缆槽预制盖板作业。

2 作业准备2.1 设计文件核对1）控制桩和水准基点的核对和交接。

2）全面熟悉设计文件，并会同设计单位进行现场核对，当与实际情况不符时，应及时提出修改意见。

2.2 施工机械准备施工机械应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械。

2.3 作业人员1）从事电缆槽预制盖板施工的作业的人员应符合有关劳动法规的规定，持证上岗。

2）所有施工人员必须严格经过项目部内部培训才能上岗，从不同层次对施工人员进行培训，验证施工方案及施工工艺。

施工过程中应对职工加强安全技术交底，在推广新技术和使用新型机械设备时，应对职工进行再培训和安全教育。

3 技术要求1电缆槽预制盖板应按正式批准的设计图纸和技术要求制造。

电缆槽盖板生产采取工厂化预制生产。

2模板加工质量要求，模型底面及侧面表面进行加工处理，确保平整、光滑。

模型进行时效处理，消除模型内部应力及焊接变形。

模型拼合面应进行适当的表面处理，保证模型拼合精度。

模板加工精度要求。

3 电缆槽盖板类型及数量：1#盖板共14136块，尺寸为69cm×49cm；2#盖板共14088块，尺寸为64cm×49cm；3#盖板共36块，尺寸为69cm×69cm；4#盖板共72块，尺寸为89cm×49cm。

电缆槽盖板均采用φ10的单层钢筋，钢筋间距为10cm，详见附后电缆沟槽构造图（二）。

4 主要施工程序与工艺流程4.1主要施工程序4.2主要施工工艺流程施工工艺流程图，见下图。

盖板预制施工工艺流程图立模浇筑混凝土（10min3min人工或机械搬运至养护室（2min静停（2h养护（6d预制块转至成品存放区。

电缆槽预制盖板生产工艺流程图5 水沟电缆槽预制盖板施工要求5.1施工准备5.1.1施工人员培训所有施工人员必须严格经过项目部内部培训才能上岗，从不同层次对施工人员进行培训，验证施工方案及施工工艺。
