隧道水沟电缆槽施工方案

宽阔铁路站前一标隧道工程施工作业指导书本次作业指导书修订主要依据：⑴铁建设[2023]241 号《高速铁路隧道工程施工技术指南》和《铁路混凝土工程施工技术指南》；⑵《高速铁路隧道工程施工质量验收标准》TB10753-2023；⑶《铁路混凝土工程施工质量验收标准》TB10424-2023；⑷隧道施工图；⑸隧道标准化施工工艺阅历。

隧道水沟、电缆槽施工作业指导书1适用 X 围本作业指导书适用于XXXXXX 隧道的水沟、电缆槽施工。

2施工业预备⑴施工作业层中所涉与的各种外部技术数据收集：隧道地质条件、开挖断面尺寸、围岩类别、隧道长度、工期要求、水电槽设计参数等。

⑵施工前，应由专业工程师向现场技术人员、作业人员进展技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。

3技术要求⑴本标段隧道内承受双侧沟加中心水沟进展排水，侧沟与中心沟间每隔 10m 设置一道横向引水管。

沟槽身承受C25 混凝土。

侧沟截面尺寸为：宽 30 ㎝×高 72 ㎝；中心沟承受盖板沟的形式，主要用于排水，截面尺寸为：宽 60 ㎝×高 90 ㎝。

⑵为满足电力、通信、信号等要求，于隧道两侧各分槽设置两道(四条)电缆槽。

电力电缆槽设置在隧道靠边墙侧，截面尺寸为：宽 30 ㎝×高30 ㎝，通信、信号电缆槽设置在靠线路侧，截面尺寸为：宽35 ㎝×高 30㎝。

⑶隧道水沟电缆槽均承受分段左右侧同时施工，每次分段长度在12m。

为了削减人工劳动强度，保证水沟、电缆槽的整体外观质量，模板承受整体移动式滑模，一次立模浇筑成型。

水沟盖板预制承受预制场预制、大规模的批量生产，以保证盖板的质量和数量。

待水沟与电缆槽施工完毕后，即可进展盖板的铺设。

水沟电缆槽盖板承受钢筋混凝土制作。

4施工程序与工艺流程4.1施工程序⑴水沟电缆槽施工流程：施工预备→测量放线→边墙和基底处理→沟墙钢筋、预埋件安装→模型安装→浇筑混凝土→养护。

树木岭隧道水沟电缆槽施工方案编制：审核：审批：中铁十四局集团有限公司长株潭城际铁路综合Ⅱ标项目经理部二○一五年三月一日目录一、编制依据、原则及范围 (1)1.1、编制依据 (1)1.2、编制原则 (1)1.3、编制范围 (1)二、工程概况 (2)三、总体施工筹划 (4)四、资源配置计划 (6)五、施工方案 (7)5.1总体施工方案 (7)5.1.1、暗挖区间 (7)5.1.2、明挖区间 (8)5.2、施工要求 (12)5.3、施工工序 (12)5.3.1、测量放线 (13)5.3.2、基底清理及凿毛 (13)5.3.3、钢筋安装 (13)5.3.4、防排水系统安装 (14)5.3.5、接地端子设置及二衬预留接地钢筋接入 (15)5.3.6、过轨钢管设置 (17)5.3.7、支立模板 (17)5.3.8、混凝土施工 (18)5.3.9、脱模及养护 (18)5.3.10、盖板铺装 (18)六、质量保证措施 (19)七、安全及环保要求 (20)7.1、安全要求 (20)7.2、环保要求 (20)树木岭隧道水沟电缆槽施工方案一、编制依据、原则及范围1.1、编制依据（1）《树木岭隧道设计图图号：长株潭施（隧）02-ZT 》；（2）《城市隧道矿山段参考图图号：长株潭隧参KS》；（3）《树木岭隧道湘府路站~汽车南站区间矿山段设计图图号：长株潭施（隧）02-ZT-XQ》；（4）《树木岭隧道汽车南站~出口区间矿山段设计图图号：长株潭施（隧）02-ZT-QC》；(5)《树木岭隧道洞身明挖段主体结构设计图号：长株潭施（隧）02-DS-JG》(6) 《树木隧道出口明挖段主体结构设计图号：长株潭施（隧）02-CK-JG》（7）《城市隧道内部结构参考图图号：长株潭隧参NB》；(8)《通信、信号、电力电缆过轨点里程表》；（9）铁路现行施工规范、标准；（10）国家、湖南省及长沙市现行的技术标准和规范；（11）我公司现有的管理水平、施工技术、机械配套能力及类似工程的成功经验；（12）中铁十四局集团有限公司实施贯标工作质量保证手册、职业安全健康管理手册、环境管理手册和程序文件及有关管理制度。

中铁五局南龙铁路扩能改造工程NLZQ-3标城关隧道排水沟、电缆槽施工方案一、编制依据1、铁路隧道工程施工质量验收标准TB10417-20032、新建时速200公里客货共线铁路工程施工质量验收暂行标准3、铁路混凝土工程施工质量验收标准TB10424-20104、铁路隧道工程施工安全技术规程TB10304-2009二、工程概况中铁五局改建铁路至线扩能改造工程NLZQ-3标，城关隧道DK62+905～DK70+211，隧道全长7306m，斜井395m。

隧道设双侧水沟＋中心水沟排水，设双侧电缆槽，靠边墙侧为电力电缆槽，靠轨道侧为通信信号电缆槽。

侧沟净空0.3m（宽）×0.74m（高），中心水沟净空0.6m（宽）×0.845m（高）。

电力电缆槽净空0.2m（宽）×0.3m（高），通信信号电缆槽净空0.35m（宽）×0.3m（高）。

沟槽身C30混凝土，盖板C35混凝土。

通信信号电缆槽靠轨道侧墙身设一层钢筋，中心水沟墙身及沟底设一层钢筋。

电力电缆槽、侧沟、通信信号电缆槽、中心水沟盖板编号分别为1#、2#、3#、4#盖板，厚度6cm，均设单层钢筋。

两侧沟与中心水沟通过横向排水管连接，横向排水管间距30m设置一道，采用φ100硬质PVC管。

沟槽断面图见下页。

三、施工方案水沟、电缆沟施工时间在拱墙二次衬砌之后施工，有仰拱地段中心水沟需在洞身仰拱及填充施工时预留沟槽，无仰拱地段中心水沟沟槽需与隧底开挖清理一道完成。

四、施工方法及工艺1、施工步序中心排水沟：测量放线→沟槽开挖（预留沟槽）→沟槽清理→沟底混凝土找平→沟墙钢筋绑扎→模板安装→排水管安装→混凝土浇注→养护、拆模→盖板预制及安装。

侧沟电缆槽：测量放线→基础清理→沟墙钢筋绑扎→模板安装→排水管安装→混凝土浇注→养护、拆模→盖板预制及安装。

2、中心水沟开挖无仰拱地段的中心水沟开挖可与隧道洞身开挖一道完成，也可在隧底底板开挖清理时一同完成。

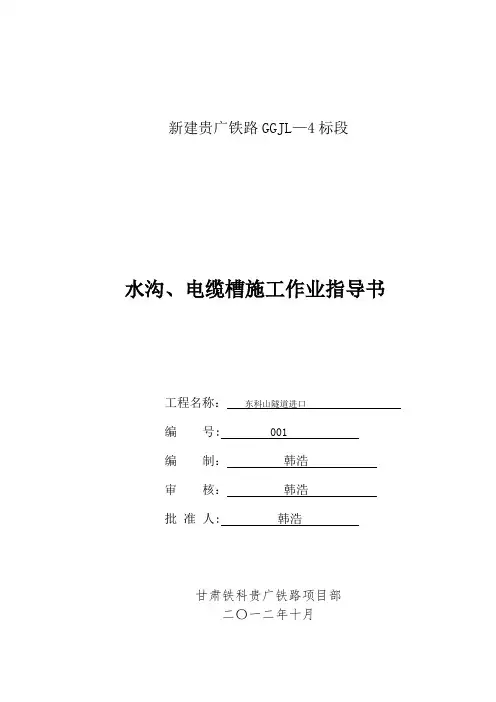

新建贵广铁路GGJL—4标段水沟、电缆槽施工作业指导书工程名称：东科山隧道进口编号: 001编制：韩浩审核：韩浩批准人: 韩浩甘肃铁科贵广铁路项目部二〇一二年十月方案修改记录方案修改记录目录1。

适用范围 (1)2。

编制依据 (1)3。

作业准备 (1)3.1 内业技术准备 (1)3。

2 外业技术准备 (1)4．技术要求 (1)5.施工工艺 (2)5.1电缆槽施工工序 (2)5.2排水沟施工工序 (2)6.施工要求 (2)6。

1施工准备 (2)6。

2 施工工艺 (3)7。

劳动组织 (4)8.原材料要求 (4)8。

1水泥 (4)8.2粗、细骨料 (5)8。

3外加剂 (5)8.4掺合料 (5)8.5水 (5)8。

6钢材 (5)9.机具设备 (5)10。

质量控制及检验 (5)10。

1质量控制 (5)10.2 质量检验 (6)11。

安全及环保要求 (8)11。

1安全要求 (8)11.2 环保要求 (8)水沟、电缆槽施工作业指导书1.适用范围适用于中铁二十三局贵广铁路项目部东科山隧道进口水沟、电缆槽施工.2.编制依据⑴《铁路隧道工程施工技术指南》（TZ204—2008)⑵《铁路隧道工程施工质量验收标准》（TB10417—2003)⑶《东科山隧道设计图》⑷《双线隧道复合式衬砌断面参考图》(张唐施隧01—01~01—65）⑸《铁路混凝土工程施工质量验收补充标准》(修订后2009年）⑹《铁路隧道工程施工质量验收标准》(TB10417—2003 修订后 2009年）⑺《双线隧道防排水参考图》（张唐施隧参05—01～05—22)3.作业准备3。

1 内业技术准备在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准,制定施工安全保证措施，提出应急预案,对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。

3。

2 外业技术准备⑴施工前必须对预留水沟电缆槽位置、高程等技术数据进行检查和复核，符合设计要求,以确保水沟、电缆槽不侵入隧道路面宽度。

隧道水沟和电缆沟施工方案1. 概述隧道水沟和电缆沟是现代隧道工程中重要的一部分，用于排水和铺设电缆。

本文档将提供相关方案的详细描述，包括施工流程、材料选择和安全措施等内容。

2. 施工准备在开始施工之前，需要进行一系列准备工作，包括但不限于以下内容：•打桩定位：确定隧道水沟和电缆沟的位置，确保其与隧道结构和电缆布线的需求相匹配。

•清理施工区域：清除施工区域的杂物和障碍物，并确保施工区域平整。

•确定施工方向：根据隧道设计和实际需要，确定水沟和电缆沟的施工方向。

•制定施工计划：根据施工方案和工期要求，制定详细的施工计划。

3. 施工流程本节将详细描述隧道水沟和电缆沟的施工流程，并提供相关的操作指导。

3.1 水沟施工流程3.1.1 挖掘水沟1.使用挖掘机等工具挖掘出水沟的轮廓，确保水沟宽度和深度符合设计要求。

2.清理水沟底部，确保底部平整。

3.1.2 填筑水沟底部1.在水沟底部铺设一层砂石，厚度约为10厘米。

2.使用压路机将砂石均匀压实。

3.1.3 安装水沟管道1.铺设水沟管道，确保与水沟底部接触牢固。

2.使用焊接或连接器连接水沟管道，确保其完整性和稳定性。

3.水沟管道的材料选择应根据具体情况和设计要求决定，常见的材料包括PVC、HDPE等。

3.1.4 缝隙处理1.使用防水胶对水沟管道与隧道结构之间的缝隙进行处理，确保防水效果。

3.2 电缆沟施工流程3.2.1 挖掘电缆沟1.使用挖掘机等工具挖掘出电缆沟的轮廓，确保电缆沟宽度和深度符合设计要求。

2.清理电缆沟底部，确保底部平整。

3.2.2 填筑电缆沟底部1.在电缆沟底部铺设一层砂石，厚度约为10厘米。

2.使用压路机将砂石均匀压实。

3.2.3 安装电缆沟管道1.铺设电缆沟管道，确保与电缆沟底部接触牢固。

2.使用焊接或连接器连接电缆沟管道，确保其完整性和稳定性。

3.电缆沟管道的材料选择应根据具体情况和设计要求决定，常见的材料包括PVC、HDPE等。

3.2.4 缝隙处理1.使用防水胶对电缆沟管道与隧道结构之间的缝隙进行处理，确保防水效果。

目录1、工程概况.............................. 错误!未定义书签。

2、工法特点.............................. 错误!未定义书签。

3、工艺原理............................. 错误!未定义书签。

4、施工工艺流程及操作要点................ 错误!未定义书签。

4.1 施工工艺流程........................ 错误!未定义书签。

4.2 操作要点............................ 错误!未定义书签。

5、劳动力组织............................ 错误!未定义书签。

6、材料与设备............................ 错误!未定义书签。

7、质量控制.............................. 错误!未定义书签。

7.1 易出现旳质量问题及困难.............. 错误!未定义书签。

7.2质量保证措施.......................... 错误!未定义书签。

8、安全措施.............................. 错误!未定义书签。

8.1 重要安全风险分析..................... 错误!未定义书签。

8.2 保证措施............................. 错误!未定义书签。

9、节能环境保护措施...................... 错误!未定义书签。

10、效益分析............................. 错误!未定义书签。

10.1两种工艺成本对比..................... 错误!未定义书签。

10.2老式工艺与新工艺混凝土施工耗时对比表. 错误!未定义书签。

隧道水沟电缆槽施工方案1、工程概况蒙华铁路MHTJ-10标段二工区起讫里程为：DK482+657～DIK499+000段重要有两座隧道。

绵遂高速隧道施工方案狮子山隧道水沟、电缆沟施工方案一、工程概况1、工程概况狮子山隧道长隧左线长554m（ZK93+502—ZK94+056）右线539m （K93+498—K94+037），属于中隧道。

其中水沟长度为1093m,电缆沟长度为2186m。

二、施工方案、方法及工艺（一）水沟、电缆沟1、施工方法、工艺（1）、施工放样按设计图纸要求用全站仪每隔10米放出水沟具体位置与标高，并用红油漆在洞身侧壁上精确标示标高与距侧壁点的距离，以便施工中随时检查。

施工时再用广线把各平面位置点连起来，以便模板安装。

在曲线上并适当调整广线以达到圆顺美观效果。

（2）、钢筋加工按照图纸要求结合工程实际钢筋加工分水沟侧壁和水沟盖板。

水沟侧壁（上部30cm预制，施工时用环氧树脂粘合）。

钢筋加工按图纸设计尺寸配料绑扎，水沟盖板采用双面搭接焊，钢筋的制作在专门钢筋加工场地内进行，制作工艺均应符合规范规定。

运输过程中保证钢筋不产生变形，钢筋安装时钢筋与摸板间设置保护层垫块，以保证钢筋的保护层厚度。

钢筋表面应保证清洁，对于已污秽或锈蚀的钢筋采取钢丝刷除锈等措施，以保证钢筋达到使用要求。

钢筋笼主筋间距允许误差±5mm，箍筋间距允许误差±5mm。

采用双面焊不小于5d。

（3）、摸板安装及要求模板使用30cm*150cm的钢模，以符合路面平、纵、横设计的要求。

并便于装拆，能保证横板连接牢固可靠，支立稳固。

每次浇注砼之前，模板表面应彻底清扫干净并在表面涂以脱模剂。

水沟壁模板安装时，应在底部砼打眼用Φ12钢筋固定底部平面位置，上部支撑牢固。

水沟盖板采用8号角钢（盖板厚度为8cm），用Φ12钢筋加工盖板宽度固定卡。

在每两块盖板间均应加设。

（4）、混凝土施工要求①、混凝土拌制与运输混凝土在金华互通拌合站集中拌合，罐车运输。

拌合时应严格按照施工配合比拌合，并有试验人员在现场监督指导，以保证混凝土的质量，混凝土在运输过程中，以2-4r/min慢速进行搅拌。

隧道水沟电缆槽施工方案本施工方案适应于一分部双线无砟轨道隧道水沟电缆槽施工一、主要机械设备配置表一个水沟电缆槽工作面需要的主要机械设备配置表如下：二、施工方法水沟电缆槽施工采用单侧施工，每次分段长度控制在40-50米，模板采用组合钢模板拼装成大块，电缆槽采用组合钢模板，并预先加工与大块侧模固定的连接，以便于支立。

施工时采用五步浇注砼的方法。

首先浇注至排水沟底面，然后浇注至电力电缆槽底面，再浇电力电缆槽侧沟，其次浇注至通信信号电缆槽底部最后浇注通信信号电缆槽侧沟。

电缆槽盖板、排水沟盖板采用定型模板集中预制。

三、施工步骤1.测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。

靠二衬边墙一侧为电力电缆槽，靠隧中一侧为通信电缆槽。

测量员根据设计图和施工技术交底要求，单侧每10m放样1组（含2个点）定位点，其中1个点放样至二衬边墙上，为水沟电缆槽顶面标高点；另外1个放样至仰拱填充面上，为水沟电缆槽最外侧侧壁水平位置点，施工中要求隧中到沟槽身外侧净空比设计放大5厘米。

采用书面交底和现场技术交底形式将有关资料和测量点位交付现场技术员，领工员及班组长。

其具体尺寸如下图1所示：2. 凿毛两侧二衬矮边墙与电缆槽结合面、沟槽身与底座结合面，均必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，从而保证施工质量。

因此在电缆槽施工前，采用风镐或短钎将矮边墙与既有混凝土结合面凿毛。

凿毛采取整体凿毛，凿毛至露出新鲜的混凝土为止。

为了加强局部连接，局部电缆槽壁较薄的部位，根据测量放线，可采取在突变断面位置插植小直径钢筋，加强联结，植筋深度10cm。

图1：水沟电缆槽施工尺寸及配筋图3. 基底清理、冲洗结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水洗干净，清除积存水。

4. 钢筋绑扎水沟电缆槽仅在靠水沟电缆槽体最外侧侧壁（靠近隧中一侧）配有钢筋，钢筋为单层，竖向主筋为φ12钢筋，间距25cm，上下端设为弯钩状。

郑万高铁湖北段ZWZQ-5标编号：SD-ZWZQ-5标隧道水沟电缆槽施工作业指导书单位：中铁十一局集团郑万高铁ZWZQ-5标项目经理部编制：审核：批准：二O一七年二月十日发布二O一七年二月十二日实施水沟电缆槽作业指导书1、适用范围：本作业指导书适用于(DK426+741.721-DK461+845.429)郑万高铁湖北段ZWZQ-5标刘坪隧道、于家沟隧道、高家坪隧道进口正洞、附属洞室、应急通道的侧沟电缆槽施工。

2、作业准备：2.1内业技术准备2.1.1按施工工艺要求设计轨行式液压水沟电缆槽台车。

2.1.2施工前应编制铁路隧道轨行式液压水沟电缆槽台车施工技术交底，并制定相应施工安全保证措施及应急预案。

2.1.3施工前应组织岗前培训和安全教育，使施工管理及作业人员充分掌握各工艺流程的操作和控制要点，澄清有关技术问题，熟悉现场施工技术条件。

2.1.4特殊工种必须持证上岗。

2.2 外业技术准备2.2.1测量设备已进行标定，测量人员熟知放样尺寸数据。

2.2.2轨行式液压水沟电缆槽台车拼装验收合格且性能良好，施工所需的人员、设备满足施工要求。

2.2.3水沟电缆槽台车面板打磨干净，没有混凝土附着物，脱模剂涂刷均匀。

3、技术要求(1)线路侧设置为通信信号电缆槽，边墙侧设置为电力电缆槽。

(2)在侧沟施工时，两侧沟与中心管沟通过Ф100 横向 PVC 导水管连接，横向导水管纵向间距 30m，配合检查井设置。

(3)靠两侧沟槽侧壁位置设置Ф10cm 半圆形排水槽，以排除隧道内道床可能积水。

(4)在靠近线路侧槽壁处结合隧道接地情况设置钢筋，以加强沟槽强度和结构整体性。

通信信号电缆槽内设置分隔钢筋。

(5)单位工程施工前，选取 200m 水沟电缆槽作为首件段进行试验、验收，确定施工工艺参数。

(6)技术参数：侧沟宽电缆沟高 80cm，宽 30cm，电缆沟高30cm，宽 30cm，如图 1 侧沟电缆槽样图所示图 1 侧沟及电缆沟详图(7)隧道水沟电缆槽与二次衬砌混凝土接触面、电缆槽端头必须凿毛。

工程概况xxx管段内隧道共计4座，分别是：xxx隧道、xxxx隧道、xxxx隧道、xxxx隧道进口，共计长度2629.27米。

设计隧道两侧均有水沟电缆槽，隧道两侧沟与中心水沟通过φ100PVC排水管连接。

隧道接地端子分别预留于水沟电缆槽内外侧壁与贯通地线及线路接地连接。

二、设计情况设计要求分部管段内线路均采用CRTSⅠ型板式无碴轨道，轨道结构高度为51.5mm。

轨下排水系统采用两侧沟加中心水沟形式。

隧道两侧侧沟与中心沟通过φ100PVC排水管连接，排水管纵向间距10m，施工过程中应采取措施保证排水通畅。

隧道两侧沟槽靠线路侧的φ100半圆排水槽与中心沟通过φ50PVC排水管连接，排水管纵向间距10m，并在半圆排水槽位置设置漏水篦子，以防堵塞，同时施工过程中应采取措施保证排水畅通。

PVC排水管与打孔波纹管根据现场施工情况合理设置，任意两管间最小间距不小于1m，并注意与过轨管线等设置错开。

复合式衬砌轨下断面图如下：三、施工方案及方法水沟电缆槽施工采用单侧施工，每次分段长度控制在40-50米，模板采用组合钢模板拼装成大块，电缆槽采用组合钢模板，并预先加工与大块侧模固定的连接，以便于支立。

施工时采用两步浇注砼的方法。

首先浇注至电缆槽底面，然后浇注剩余部分。

电缆槽盖板、排水沟盖板采用定型模板集中预制。

沟槽分次浇筑示意图如下：3.1施工步骤说明3.1.1测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。

靠二衬边墙一侧为电力电缆槽，靠隧中一侧为通信电缆槽。

测量员根据设计图和施工技术交底要求，单侧每10m放样1组（含2个点）定位点，其中1个点放样至二衬边墙上，为水沟电缆槽顶面标高点；另外1个放样至仰拱填充面上，为水沟电缆槽最外侧侧壁水平位置点，施工中要求隧中到沟槽身外侧净空比设计放大5厘米。

采用书面交底和现场技术交底形式将有关资料和测量点位交付现场技术员，领工员及班组长。

隧道水沟电缆槽施工方案目录1、编制依据和原则 (1)1.1编制依据 (1)1.3适用范围 (1)2、工程概况 (1)2.1项目简介 (1)2.2主要工程数量 (2)3、工程重难点及实施对策 (2)4、施工进度计划 (2)4.1施工组织结构 (2)4.2施工工期安排 (4)5、施工准备工作 (4)5.1技术准备 (4)5.2施工机械及劳动力配置 (4)6、总体施工方案 (5)图6.1：水沟电缆槽施工工艺 (5)7、施工方法 (5)7.1测量放线 (5)7.2凿毛 (6)7.3基底清理、冲洗 (6)7.4钢筋绑扎 (6)7.5二衬侧壁泄水孔引出及排水管预埋 (7)7.6接地端子设置及二衬预留接地钢筋接入 (7)7.7洞口过轨钢管的接入 (8)7.8行走模板,混凝土施工 (8)7.9混凝土的养护 (9)8、施工安全保证措施 (10)8.1安全生产保证体系 (10)8.2 安全保证措施 (10)8.3 安全应急救援 (14)9、环境保护、文明施工、水土保持措施 (17)9.1环保、水保措施 (17)9.2 文明施工管理措施 (18)10、质量保证措施 (19)10.1建立领导小组 (19)10.2各专业质量保证措施 (19)1、编制依据和原则1.1编制依据（1）新建铁路XX至XX线XX至XX段隧道设计图、线路平面图、线路纵断面图；（2）《高速铁路隧道工程施工技术指南》铁建设[2010]241号；（3）《铁路混凝土工程施工质量验收标准》TB10424-2010；（4）《铁路混凝土工程施工技术指南》铁建设[2010]241号；（5）《高速铁路隧道工程施工质量验收标准》TB10753-2010；（6）《铁路隧道工程施工安全技术规程》TB10304-2009；（7）XX铁路有限责任公司相应管理办法及文件；（8）现场施工调查、踏勘、咨询资料；（9）新建XX至XX铁路XX至XX段站前工程指导性施工组织设计；（10）本公司积累的施工经验，拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果；1.2编制原则（1）遵循专业化队伍施工和综合管理相结合的原则，充分发挥专业人员和专用设备的优势，采用综合管理，合理调配，科学安排各项施工程序，组织连续、均衡、紧凑有序地施工。

中铁五局南龙铁路扩能改造工程NLZQ-3标城关隧道排水沟、电缆槽施工方案一、编制依据1、铁路隧道工程施工质量验收标准TB10417-20032、新建时速200公里客货共线铁路工程施工质量验收暂行标准3、铁路混凝土工程施工质量验收标准TB10424-20104、铁路隧道工程施工安全技术规程TB10304-2009二、工程概况中铁五局改建铁路南平至龙岩线扩能改造工程NLZQ-3标，城关隧道DK62+905～DK70+211，隧道全长7306m，斜井395m。

隧道内设双侧水沟＋中心水沟排水，设双侧电缆槽，靠边墙侧为电力电缆槽，靠轨道侧为通信信号电缆槽。

侧沟净空0.3m（宽）×0.74m（高），中心水沟净空0.6m（宽）×0.845m （高）。

电力电缆槽净空0.2m（宽）×0.3m（高），通信信号电缆槽净空0.35m（宽）×0.3m（高）。

沟槽身C30混凝土，盖板C35混凝土。

通信信号电缆槽靠轨道侧墙身设一层钢筋，中心水沟墙身及沟底设一层钢筋。

电力电缆槽、侧沟、通信信号电缆槽、中心水沟盖板编号分别为1#、2#、3#、4#盖板，厚度6cm，均设单层钢筋。

两侧沟与中心水沟通过横向排水管连接，横向排水管间距30m设置一道，采用φ100硬质PVC管。

沟槽断面图见下页。

三、施工方案水沟、电缆沟施工时间在拱墙二次衬砌之后施工，有仰拱地段中心水沟需在洞身仰拱及填充施工时预留沟槽，无仰拱地段中心水沟沟槽需与隧底开挖清理一道完成。

水沟、电缆槽采用整体定型模板，单边分段施工，电缆槽和侧边沟一道施工成型。

水沟、电缆沟盖板采用定型钢模在预制场集中进行预制，现场安装。

混凝土采用搅拌站集中拌制，插入式振捣，浇筑成型后作好养护及成品保护工作。

侧沟电缆槽断面图（有仰拱）侧沟电缆槽断面图（有底板）中心水沟断面图（有仰拱）中心水沟断面图（有底板）四、施工方法及工艺1、施工步序中心排水沟：测量放线→沟槽开挖（预留沟槽）→沟槽清理→沟底混凝土找平→沟墙钢筋绑扎→模板安装→排水管安装→混凝土浇注→养护、拆模→盖板预制及安装。

目录1、编制依据 (1)2、编制目的 (1)3、概况 (1)4、隧道水沟、电缆槽施工工序及注意事项 (1)4.1施工工序 (1)4.2注意事项 (2)5、综合接地系统 (3)5.1水沟电缆槽接地设置 (3)5.2接地端子设置 (4)5.3接地施工注意事项 (5)6、隧道水沟电缆槽防排水施工 (5)6.1排水管的安装 (5)6.2施工缝及变形缝的设置 (6)6.3水沟电缆槽防排水施工注意事项 (7)7、施工缝设置及注意事项 (7)7.1施工缝设置 (7)7.2施工注意事项 (9)8、水沟电缆槽砼浇筑 (9)9、砼养护 (9)10、接地端子标识及保护 (9)11、安全及环保措施 (10)11.1 安全要求 (10)10.2 环保要求 (10)新吉坪隧道水沟电缆槽施工方案1、编制依据1.1 《过轨、综合接地及电气化接地》（长昆客专施（长玉段)隧通06A）1.2 《铁路综合接地系统》（通号【2009】9301）1.3 《隧道防排水、辅助工程措施通用图》（长昆客专施（长玉段)隧通04A）1.4 《隧道工程中心管（沟）与过轨管线位置关系》（长昆线（湘潭）隧联﹝2011﹞勘026号）1.5 新吉坪隧道施工图1.6 《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》（铁建设【2010】120号）。

1.7 《关于对隧道水沟电缆槽变形缝防水措施的明确》（长昆线（湘潭）隧联﹝2013﹞勘012号）1.8 《高速铁路隧道工程施工质量验收标准》（TB10753—2010 J1149—2011）2、编制目的明确隧道水沟电缆槽施工作业的工艺流程、操作要点和相应的工艺标准，规范隧道水沟电缆槽施工作业。

3、概况新吉坪隧道位于湖南省湘乡市潭市镇及棋梓镇境内，进口位于沙塘村后山55m山坡上，出口位于峡山村东侧200m处，隧道起讫里程为DK94+045～DK101+724,全长7679m。

为方便施工，新吉坪隧道共设置辅助坑道2座。
