TDS石油钻机顶驱系统

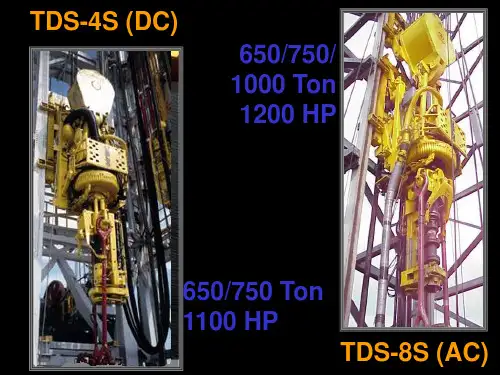

2. 3 顶部驱动钻井系统顶部驱动钻井系统是取代转盘钻进的新型石油钻井系统，英文缩写为TDS(Top Driv-edrilingSystem)。

顶驱钻井系统自20世纪80年代问世以来发展迅速，尤其在深井钻机和海洋钻机中获得了广泛应用。

顶驱钻井系统现在已发展到最先进的一体化顶部驱动钻井系统，该系统显著提高了钻井作业的能力和效率，并已成为钻井行业的标准产品。

通常，人们把配备了顶驱钻井系统的钻机称为顶驱钻机，考虑到顶驱钻井系统的主要功用是钻井水龙头和钻井马达功用的组合，故将其列为钻机的旋转系统设备。

2. 3. 1 顶驱钻井系统的特点顶驱钻井系统是一套安装于井架内部空间，由游车悬持的顶部驱动钻井装置。

常规水龙头与钻井马达相结合，并配备一种结构新颖的钻杆上卸扣装置，从井架空间上部直接旋转钻柱，并沿井架内专用导轨向下送进，可完成旋转钻进、倒划眼、循环钻井液、接钻杆(单根、立根)、下套管和上卸管柱丝扣等各种钻井操作。

与转盘—方钻杆旋转钻井法相比较，顶驱钻井系统具有以下主要特点：(1)节省接单根时间顶部驱动钻井装置不使用方钻杆，直接采用立根(28m)钻进而不受方钻杆长度限制，避免了钻进9m左右接单根的麻烦，节省了近2／3的接单根时间，从而提高了钻井效率。

(2)减少钻井事故起下钻时，顶部驱动钻井装置具有使用28m立柱倒划眼的能力，可在不增加起钻时间的前提下，顺利地循环和旋转将钻具提出井眼。

在定向钻井过程中，可以大幅度地减少起钻总时间。

使用顶部驱动钻井装置下钻时，可在数秒内接好钻柱，立刻划眼，从而减少了卡钻的危险。

系统具有遥控内部防喷器，钻进或起钻中如有井涌迹象，可在数秒内完成旋扣和紧扣，恢复循环，并安全可靠地控制钻柱内压力。

(3)提高钻定向井速度顶驱系统以28m立根钻水平井、丛式井、斜井时，不仅节省钻柱连接时间，而且减少了测量次数，容易控制井底马达的造斜方位，明显提高了钻井效率。

(4)减轻劳动强度顶驱系统配备了钻杆上卸扣装置，实现了钻杆上卸扣操作机械化，接单根时只需要打背钳，减少了接单根钻井的频繁常规操作，既节省时间，又大大减轻了操作工人的劳动强度，钻杆上卸扣装置总成上的倾斜装置可以使吊环、吊卡向下摆至鼠洞，大大降低了人身事故的发生机率。

浅谈石油机械——顶驱结构与发展摘要：顶部驱动钻井装置是20世纪80年代兴起的新型钻井技术,是旋转钻井技术的一项重大突破,在国际石油工业中得到迅速发展和应用,顶驱装置的应用明显提高了钻井作业的速度和效率,已成为石油钻井先进装备的代表。

虽然国产顶驱在设计制造时都引进了国外的先进技术,但同国外的顶驱相比,国产顶驱的质量和性能等方面仍然存在着或多或少的问题。

因此,顶驱整体的设计与研究,对缩短与国外之间的技术差距、提高顶驱产品的技术含量、提升顶驱产品的品质具有重要的现实意义。

关键词：顶驱结构、发展、性能特点1顶驱装置1.1顶驱装置概述及结构顶驱的全称为顶部驱动钻井装置TDS（TOP DRIVE DRILLING SYSTEM），是美国、法国、挪威近20年来相继研制成功的一种顶部驱动钻井系统。

它可从井架上部空间直接旋转钻杆，沿专用导轨向下送进，完成钻杆旋转钻进，循环钻井液，接立柱，上卸扣和倒划眼等多种钻井操作。

该系统显著提高了钻井作业的能力和效率，并已成为石油钻井行业的标准产品。

自20世纪80年代初开始研制，现在已发展为最先进的整体顶部驱动钻井装置IDS（INTEGRATED TOP DRIVE DRILLING SYSTEM），是当前钻井设备自动化发展更新的突出阶段成果之一。

顶部驱动装置的出现，使得传统的转盘钻井法发生了变革，诞生了顶部驱动钻井方法。

顶部驱动钻井装置的旋转钻柱和接卸钻杆立根更为有效的方法。

该装置可起下28米立柱，减少了钻井时三分之二的上卸扣操作。

它可以在不影响现有设备的条件下提供比转盘更大的旋转动力，可以连续起下钻、循环、旋转和下套管，还可以使被卡钻杆倒划眼。

图1．1为我公司生产的DQ70III-A型顶驱主要部件图。

图1．1我公司生产的DQ70III-A型顶驱主要部件图1.2顶驱的特点作为当前最新的钻井方式，有许多不同于方钻杆钻井的优点。

同以前的方法相比，顶部驱动钻井装置还有一些特定优点：1．在起下钻及遇阻遇卡时，能及时旋转钻杆和循环泥浆。

关于顶驱，你需要知道这些…顶驱简介顶驱的全称为顶部驱动钻井装置TDS(TOP DRIVE DRILLING SYSTEM)，是美国、法国、挪威近20年来相继研制成功的一种顶部驱动钻井系统。

它可从井架上部空间直接旋转钻杆，沿专用导轨向下送进，完成钻杆旋转钻进，循环钻井液，接立柱，上卸扣和倒划眼等多种钻井操作。

该系统显著提高了钻井作业的能力和效率，并已成为石油钻井行业的标准产品，从世界钻井机械的发展趋势上看，为适应钻井自动化的进步需求，顶部驱动钻井装置。

顶驱的特点作为当前最新的钻井方式，有许多不同于方钻杆钻井的优点。

同以前的方法相比，顶部驱动钻井装置还有一些特定优点:1.节省接单根时间顶部驱动钻井装置不使用方钻杆，不受方钻杆长度限制，避免了钻进9米左右接单根的麻烦。

取而代之的是利用立柱钻进，大大节省了接单根的时间，从而节约了钻井时间。

2. 倒划眼防止卡钻顶部驱动钻井装置具有使用28米立柱倒划眼的能力，可在不增加起钻时间的前提下，顺利地循环和旋转将钻具提出井眼。

在定向钻井过程中，可以大幅度地减少起钻总时间。

3.下钻划眼顶部驱动钻井装置具有不解接方钻杆钻过砂桥和缩径点的能力。

使用顶部驱动钻井装置下钻时，可在数秒内接好钻柱，立刻划眼，从而减少卡钻的危险。

4. 人员安全顶部驱动钻井装置可减少接单根次数2/3，从而降低了事故发生率。

接单根只需要打背钳。

钻杆上卸扣装置总成上的倾斜装置可以使吊环、吊卡向下摆至鼠洞，大大减少了人员工作的危险程度。

5. 设备安全顶部驱动钻井装置采用马达旋转上扣，上扣平稳，并可从扭矩表上观察上扣扭矩，避免上扣扭矩过盈或不足。

钻井最大扭矩的设定，使钻井中出现蹩钻扭矩超过设定范围时马达会自动停止旋转，待调整钻井参数后再正常钻进，避免设备超负荷长时间运转。

►微课：详解顶驱安装全过程顶驱的组成1、综合游车VACRO 综合游动滑车组提供六个额定载荷为500T，外径为50 in的滑轮。

整个游车高。

国外先进顶驱及其未来发展当今世界各国的石油开采都离不开顶驱，何为顶驱？顶驱的全称为顶部驱动钻井装置TDS，是美国、法国、挪威近20年来相继研制成功的一种顶部驱动钻井系统。

它可从井架上部空间直接旋转钻杆，沿专用导轨向下送进，完成钻杆旋转钻进，循环钻井液，接立柱，上卸扣和倒划眼等多种钻井操作。

该系统显著提高了钻井作业的能力和效率，并已成为石油钻井行业的标准产品。

自20世纪80年代初开始研制，现在已发展为最先进的整体顶部驱动钻井装置IDS，是当前钻井设备自动化发展更新的突出阶段成果之一。

目前全世界已有上千万台顶部驱动钻井装置在海上和陆地使用，充分显示了它的强大生命力。

一·顶驱的研制成功-历史性的跨越20世纪初，美国人首先应用旋转钻井法钻油井获得成功，常规钻机由转盘带动方钻杆进行钻进，较顿钻是历史的飞跃。

据统计，在美国有63%的石油井是用旋转钻井法打成功的，转盘钻井方式立下了历史性的巨大功劳。

但在延续近百年的钻盘钻井方式中，它也有两个突出的矛盾未能得到有效解决。

其一，由于起下钻不能及时实现循环旋转功能，遇上复杂地层，或是岩屑沉淀，往往造成卡钻。

卡钻成了长期困扰钻井工人的问题。

我国近千台钻机，每年因卡钻造成的损失难以计数。

其二，由于常规钻机在钻进中依靠转盘推动方钻杆旋转送进，方钻杆的长度限制了钻进深度，故每次只能接单根，因而费工、效率低，劳动强度大。

而所谓的顶部驱动，则是把钻机动力部分由下边的转盘移到钻机上部水龙头处，直接驱动钻具旋转钻进。

由于取消了方钻杆，无论在钻进过程中，还是起下钻过程中，钻柱可以保持旋转以及循环钻井液。

因而，由于各种原因引起的通卡遇阻事故均可以得到及时有效的处理。

同时，可以进行立根钻进，大大提高了钻速，平均提高钻井时效25％左右。

国外于1982年采用顶部驱动钻井装置第一次成功地钻了一口井斜32度、井深2981m的定向井，之后，迅速发展，不仅在海洋及深井、定向井采用，而且在2000m钻机上也开始大批应用，全世界陆续已有上千台顶部驱动钻井装置在海上和陆上使用，显示了势不可挡的强劲势头。
