鼻咽癌靶区勾画

鼻咽癌靶区勾画(中山大学附属肿瘤医院)一、 鼻咽大体肿瘤体积（GTVnx）：以CT sim扫描所获得的增强CT 显示的肿瘤，参照放疗体位 M R I 勾画GTV 。

二、 颈部大体肿瘤体积（GTVnd）：增强CT / MRI显示的颈部肿大淋巴结（内见坏死灶或短径≥1cm）三、 CTV1临床靶体积1（CTV1）：为GTVnx向前、上下、两侧各外扩0.5～1.0cm，向后外扩0.3～0.5cm（根据肿瘤累及情况以及与脊髓、脑干等组织结构的间距决定外扩的适当距离）。

CTV 1－勾画依据1：(1). 据头颈病理研究结果: 肉眼可见的肿瘤区域（GTV）周围，通常肿瘤细胞密度较高，其密度接近于GTV边缘的肿瘤细胞密度，而向外周扩展时肿瘤细胞密度则逐渐减低（通常约在GTV周围1CM的范围）。

(2). 鼻咽粘膜下存在丰富的毛细淋巴管网，肿瘤细胞极易沿粘膜下扩展，即使肿瘤局限于一侧壁，对侧壁仍存在一定的受侵机率(鼻咽多点活检发现对侧壁肿瘤侵犯的比例达18% )CTV1手工勾画或调整时遵循以下要求：⑴包括全部鼻咽部粘膜以及粘膜下0.5cm；⑵上下均在GTVnx外两层；⑶咽旁侵犯CTV1需包括舟状窝、卵圆孔；⑷颈动脉鞘区无直接侵犯或淋巴结转移，视咽颅底筋膜有无侵犯而定，如果咽颅底筋膜有侵犯，则颈动脉鞘区需包括在CTV1；⑸颈动脉鞘区侵犯需全部包括在CTV1；⑹仅有同侧咽后淋巴结转移，CTV1包括同侧颈内静脉后缘，对侧颈内动脉后缘；⑺咽后淋巴结转移并咽颅底筋膜受侵，则咽旁、翼内肌、舟状窝、颈动脉鞘区应完整包括在CTV1内；⑻双侧破裂孔软组织需包括在CTV1；⑼早期病例蝶骨基底部包括在CTV1；⑽仅有鼻咽粘膜侵犯，CTV1不需要包括斜坡皮质及髓腔；⑾头长肌有侵犯而无斜坡侵犯，CTV1仅需包括斜坡皮质。

四、 CTV2临床靶体积2（CTV2）：为CTV1向前、上下、两侧各外扩0.5～1.0cm后外扩0.3～0.5cm(根据肿瘤累及情况以及与脊髓、脑干等组织结构的间距决定外扩的适当距离）,及GTVnd和所在淋巴引流区及需要预防照射的阴性淋巴引流区。

常见肿瘤放疗靶区勾画（2）——⿐咽癌（1）导读进⼊21世纪以来，调强放射治疗（intensity modulated radiation therapy, IMRT）成为治疗⿐咽癌的主流放疗技术。

IMRT成功治疗⿐咽癌的三个主要环节是：靶区的准确勾画，精确的计划设计，精确照射。

其中靶区的准确勾画是前提条件，⼀旦靶区勾画出了问题，后⾯的两个环节都会相应出问题，⿐咽癌的局部控制率就会随之下降。

局部失败后导致继发的远处转移率增加，总⽣存率下降；局部失败后的挽救治疗效果差，后遗症发⽣率⾼，严重影响患者的⽣活质量。

因此，有必要系统掌握靶区勾画的相关知识。

1⿐咽癌靶区勾画的影像学要求1强调治疗前要有完整的影像学检查资料，MRI是⿐咽癌靶区勾画⾸选的影像学⼯具，多序列、多相位扫描，平扫+增强都要做。

靶区勾画者要有扎实的影像解剖知识和读⽚技能。

2⿐咽原发肿瘤GTV勾画细节2建议采⽤CT/MRI融合技术勾画GTV，强调不能⽚⾯依赖MRI，要衡量融合误差，综合CT和MRI的所有信息，对于显⽰肿瘤侵犯引起的成⾻性改变，CT优于MRI。

3⿐咽原发肿瘤CTV勾画原则与细节3强调建⽴统⼀的CTV勾画指南的必要性，介绍CTV勾画指南的数据来源，以实际的T2 和T4期⿐咽癌病例显⽰CTV的勾画范围。

2颈部淋巴结CTV勾画原则与细节4列举了⼏个代表性的淋巴结影像学分区和复旦⼤学附属肿瘤医院⼀系列针对⿐咽癌淋巴结转移分布规律的研究，总结了淋巴结分布规律，规定了根据淋巴结分期⽽个体化设定CTV的总体原则，特别指出了II区淋巴结上界、茎突后间隙（VIIb）、咽后淋巴结、IIa淋巴结外侧界、V区淋巴结后界、腮腺淋巴结（VIII区）、IVb区淋巴结的勾画细节以及勾画依据。

（王孝深欧丹）动动⼿指，关注放疗青咖汇（责任编辑：包永兴）。

鼻咽癌总结之二：靶区勾画篇（2）1.1 CTV定义1.11 国内北派、南派少部分：无CTV1、CTV2，只有一个CTV，其范围相当于CTV2范围，剂量为60Gy。

1.12 中肿极大部分：区分肿瘤侵犯高危区域和低危区域分为CTV1(60Gy)、CTV2(54Gy)。

1.2 CTV 的勾画1.21 北美、国内北派、中肿少部分：无论GTV大小、侵犯范围情况，根据鼻咽癌侵犯危及解剖概率，包全所有危及解剖，特别是颅底诸孔、翼腭窝。

1.22 中肿大部分：以GTV为基准，根据肿瘤对数与距离呈反比的观点，界定距离肿瘤1.6-2.0cm区域为危及区域即CTV。

2. CTV1、CTV2界定事项：2.1 CTV1为GTV上下外扩6mm，两侧外扩6-10mm，前缘扩7-10mm，后缘扩3-5mm。

CTV2的扩法与CTV1类似，但可略小。

CTV1与GTV需间隔一定距离，而CTV2与CTV1可以紧贴，特别是极贴近脑干这样的一级危及器官。

如果斜坡骨质无受侵，CTV1紧贴皮质，CTV2包一半髓质，如斜坡皮质受侵，CTV1包一半髓质CTV2包皮质后缘。

CTV1和CTV2前界在鼻腔、鼻中隔处不按GTV轮廊内凹而应向鼻腔方向外凸；到鼻底处近口咽部，即硬腭下缘处应适当往GTV方向回缩，减少口腔粘膜反应。

如果两侧无侵犯翼内肌、翼外肌，CTV2两侧缘至卵圆孔外缘。

CTV1和CTV2到蝶窦部位应整体向前方移，即减少后缘增加前缘，从矢状位看呈倾斜向前势。

2.2 从乳突尖出现平面，二腹肌出现，即Ⅱ区淋巴结出现开始勾画颈部淋巴引流区。

CTV2双侧均向后伸展包括胸锁乳突肌下间隙；2.3 双侧腮腺深叶应包在CTV2内，而口咽前间隙无需包括在内。

2.4 CTV2不常规包括Ⅰ区，根据2010年ⅠB区预防照射共识，其适应症：Ⅱa区淋巴结融合或者≥3cm，ⅠB区淋巴结阳性，同侧颈部≥3个区域阳性，超过鼻腔后1/3侵犯，侵犯口腔或软腭或腮腺或颌下腺。

2.5 在舌骨水平，咽后淋巴结消失平面，CTV2左右分开而且后界向后延至斜方肌前缘包括Ⅴa区淋巴结（新观点：GTV（包括咽后阳性淋巴结）向下2cm，即7个CT层面后左右分开CTV2，但CTV2需包全咽后外侧间隙）；2.6 一侧或双侧颈淋巴结阴性，CTV2可以只需包括一侧或双侧Ⅱ、Ⅲ、Ⅴa区淋巴结，若有阳性淋巴结需扩大至同侧Ⅳ、Ⅴb区淋巴结（胸锁关节上2cm）；2.7 胸锁乳突肌本身一般其厚度1/3～1/2包括在CTV2，如果其有明确的侵润则包括其厚度1/2～全部。

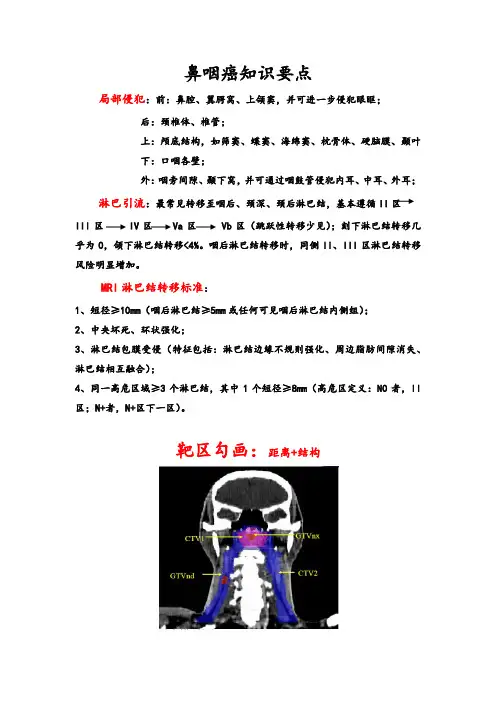

鼻咽癌知识要点局部侵犯：前：鼻腔、翼腭窝、上颌窦，并可进一步侵犯眼眶；后：颈椎体、椎管；上：颅底结构，如筛窦、蝶窦、海绵窦、枕骨体、硬脑膜、颞叶下：口咽各壁；外：咽旁间隙、颞下窝，并可通过咽鼓管侵犯内耳、中耳、外耳；淋巴引流：最常见转移至咽后、颈深、颈后淋巴结，基本遵循II区III区 IV区 Va区 Vb区（跳跃性转移少见）；刻下淋巴结转移几乎为0，颌下淋巴结转移<4%。

咽后淋巴结转移时，同侧II、III区淋巴结转移风险明显增加。

MRI淋巴结转移标准：1、短径≥10mm（咽后淋巴结≥5mm或任何可见咽后淋巴结内侧组）；2、中央坏死、环状强化；3、淋巴结包膜受侵（特征包括：淋巴结边缘不规则强化、周边脂肪间隙消失、淋巴结相互融合）；4、同一高危区域≥3个淋巴结，其中1个短径≥8mm（高危区定义：N0者，II 区；N+者，N+区下一区）。

靶区勾画：距离+结构≥109个肿瘤细胞，直径≥1cm，肉眼可见，为肿瘤密集区，GTV 66-70Gy；106个肿瘤细胞,显微镜可见，为高危区，CTV60-66Gy；150-54Gy。

<106个肿瘤细胞，难发现，为低危区，CTV2CTV1由GTV向前、上、下、双侧方向各外扩0.5-1cm（上下在GTV外两层; 周围有重要器官可外扩0.2-0.3cm），向后外扩0.2-0.3cm。

包括鼻咽部全部粘膜层及下方0.5cm；同侧口咽。

CTV2向前、上、下、双侧方向各外扩0.5-1cm，向后外扩0.2-0.3cm 鼻咽部：由CTV1（周围有重要器官可外扩0.2-0.3cm）。

包括鼻咽部全部粘膜层及下方0.5cm；对侧口咽；双侧卵圆孔。

颈部：N+所在区域及其向下1-2个颈区。

Ib区预防照射指征：1、Ib区N+；2、IIa区N+≥3cm 或侵及下颌下腺；3、肿瘤侵犯鼻腔、口咽、软腭等部位。

斜坡：明显侵犯时，CTV1包括全髓质， CTV2包括全斜坡未侵犯时， CTV1包括椎前肌，CTV2包括髓质前广泛颅底受侵：CTV1包括整个颅底。
