电快速瞬变脉冲群抗扰度试验IEC61000-4-4 GB T17626.4标准分析及重点总结

图1. 单相供电设备接线图将受试设备的供电网络接入仪器后面板的“EUT电源输入端”，将受试设备的电源端接至仪器前面板的，注意相线（L线）、中线（N线）、地线（PE线）一一对应。

的“带护套双插拔测试线”（标准配置）将仪器前面板上的接地端子（SG）与参考接地板相连，接线须短而粗，长宽比小于3:1。

IEC61000-4-4最新标准的相关要求进行配置。

本配置主要以“在实验室进行的型“在设备最终安装条件下对设备进行的安装后试验”配置请参考用户手册。

另，我司主要以产品电源线上的抗干扰试验为主，因此重点讲述“电源线抗干扰”试验配置。

图2. 台式设备电源线抗干扰试验配置图①图3. 台式设备电源线抗干扰试验配置图②地面设备信号线抗干扰性试验配置（接线要求与台式设备相同）图3. 自动模式测试界面图4. 手动模式测试界面解决方案：重新设置测试时间（test time）、重复时间（repetition）。

使测试时间大于重复时间。

每脉冲群持续时间大于重复时间解决方案：重新设置每脉冲群个数（Number of pulses）、重复时间（repetition注：每脉冲群持续时间（ms）=每脉冲群个数* 1/脉冲频率（Spike Fre）解决方案：设置合适的耦合路径。

EUT供电电源是否正常，EUT电源是否接入，“EUT POWER每秒脉冲个数超出解决方案：重新设置每秒脉冲个数或重复时间，使每秒脉冲个数符合要求。

最大每秒脉冲个数与试验电压成一定的反比关系，电压越大，每秒脉冲个数越少。

如：试验电解决方案：重新设置测试时间或重复时间，使测试时间至少可完成一次渐变周期。

表1）脉冲群脉冲个数设置）脉冲耦合端口设置）极性交替试验设置）随机脉冲频率设置）同步相位角度设置修订履历。

电快速瞬变脉冲群抗拢度的测试方法1.目的：评价本公司生产的产品在供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群干扰时的性能确定。

2.范围：本规范规定了本公司内部所生产的产品进行电快速瞬变脉冲群抗拢度的测试方法。

3.引用标准：GB/T17626-4.2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验IEC61000-4-4EN61000-4-44.试验条件：4.1环境温度：15℃-35℃4.2相对湿度：4.3电磁环境：被试试验设备应能正常使用，不应影响试验结果。

4.4试验设备：4.4.1 ETF500S电快速瞬变脉冲群发生器4.4.2容性耦合夹：使用容性耦合夹时，除了偶合板下方的接地参考平面外，耦合夹和其它所有导电性结构之间的距离应大于0.5m。

偶合装置和受试设备之间的信号线和电源线的长度应为0.5±0.05m。

4.4.3接地参考平面：接地参考平面的最小尺寸为1m×1m。

接地参考平面的各边至少比受试设备超出0.1m，接地参考平面应与保护地相接。

除了接地参考平面，受试设备和其它所有导电性结构之间的距离应大于0.5m。

与受试设备相连接的的所有电缆应放置在接地参考平面上方0.1m的绝缘支架上。

5.试验方式：5.1对于台式设备，受试设备应放置在接地参考平面上方0.1m±0.01m处。

试验发生器应直接放置在参考接地平面上，并与之搭接。

5.2设备提供的不可拆卸的电源电缆长度超过0.5m±0.05m，那么电缆超出长度的那部份应折叠，避免形成扁平的环形，并放置于接地参考平面上方0.1m处。

5.3电源端口电压的施加：通过耦合/去耦网络直接施加。

5.4I/O端口和通讯端口：通过耦合夹把试验电压施加到受试设备上。

6.试验要求：6.1受试设备应处于正常工作状态。

6.2试验进度按等级要求进行，逐步递增。

6.3试验时间不短于1min，脉冲群频率为5Khz时15ms或100Khz时0.75ms，周期300ms。

IEC61000-4-4 EFT脉冲群抗扰度试验的新老标准的不同江苏省电子产品监督检验所尤烨摘要：电快速瞬变脉冲群（ EFT）抗扰度试验作为电磁兼容试验中的一个重要组成部分己经有20多年的历史，期间，试验人员从脉冲群试验冲获得了许多经验，同时也发现了一些不足的地方。

现今，一个新的国际标准已经颁布，其中有一些新的规定，相信对解决这些问题有非常重要的作用。

关键词：电快速瞬变脉冲群抗扰度试验；试验的一致性由于电快速瞬变脉冲群抗扰度试验是众多抗扰度试验中使用次数比较多，同时也是比较难于通过的一个试验，所以这项试验也是试验人员、产品设计人员议论最多的一项试验。

自从国际上第一个电快速瞬变脉冲群抗扰度试验标准 IEC801-4 ：1984 颁布以来，受到了国际上的广泛注意，纳入众多的产品族和产品标准，成为一个重要的抗干扰测试手段。

在我国，现行的电快速瞬变脉冲群抗扰度试验标准是 GB/T17626.4-1998 ，它对应于国际标准 IEC61000-4-4 ：1995 。

近日通过对IEC61000-4-4 ：2004的学习，对电快速瞬变脉冲群抗扰度试验有了更新的认识，觉得新标准对脉冲群波形的要求、对试验方法的细节都有了新的规定，标准的这些规定对规范试验，提高试验的可比性和重复性很有好处。

今将标准阅读中发现的不同部分整理出来，希望对理解标准和正确掌握试验方法能有所帮助。

一、试验等级打开 IEC61000-4-4 的 1995 年版标准，与新版标准，首先看到的一个不同点便是试验等级，分别见表 1 和表 2 所示：表 1. 1995 年版标准的试验等级开路输出试验电压（±10%），脉冲重复率（±20%）在电源端口和PE上在I/O（输出/输入）、信号、数据和控制端口上等级电压峰值（kV）重复率（kHz）电压峰值（kV）重复率（kHz）1 0.5 5 0.25 52 1 5 0.5 53 2 5 1 54 4 2.5 2 5X，注1 特定特定特定特定注1：X是一个开放等级，对特定设备有特殊规定。

电快速瞬变脉冲群抗扰度试验Electrical fast transient burst immunity test⏹试验设备（test equipment）图⏹试验目的（test objective）电感性负载（如继电器、接触器等）在断开时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，会在断开点处产生一种能量较小、但频谱很宽的暂态干扰，会对电子电气产品的可靠工作带来很大的威胁。

电快速瞬变脉冲群试验就是检验电子电气设备在受到这类暂态骚扰时的性能。

The objective of the test is to confirm that the EUT will not mal-operate when energized and subjected to electrical fast transient burst such as those originating from the interruption of inductive loads, rel ays contact bounce, etc…⏹设备主要参数（parameter）脉冲波形（pulse waveform）：5/50ns脉冲电压（pulse voltage）：0.5kV～4 kV脉冲频率（pulse frequency）：5kHz和2.5kHz⏹试验要求（test requirement）⏹依据标准：(standards)GB/T 17626.4（idt IEC 61000-4-4）电磁兼容试验和测量技术电快速瞬变/脉冲群抗扰度试验GB/T 14598.10（idt IEC 60255-22-4）电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验电快速瞬变/脉冲群抗扰度试验HUAJIAN。

声明一、未经本公司书面同意，使用方不得传播给第三方使用及网络传播。

二、本报告仅对试验样品负责。

三、此测试报告应该公司专用章，否则该报告无效。

四、对报告若有异议，应及时向本公司提出。

五、报告无校对、审核、批准、确认签字无效。

一、试验名称电快速瞬变群脉冲抗扰度测试二、试验依据测试标准：GB/T 17626.4-2008产品测试是否通过依据判断依据依据1：指示灯指示正常状态：产品上电后，指示灯前5s暗，之后进行1s周期闪烁非正常状态：除了正常状态以外的，状态都归为非正常状态依据2：上位机显示正常状态：上位机复位次数没有变化（不包括上电次数）非正常状态：上位机复位次数出现递增（不包括上电次数），判定非正常工作依据3：对群脉冲发生器进行控制正常状态：能完整打完所有群脉冲数据非正常状态：中途出现非正常停止或者暂停三、试验目的XXXX产品电快速瞬变脉冲群抗扰度的测试四、试验样品五、试验设备六、试验条件（试验方法）1、试验条件温度：18～28℃相对湿度：25％～75％大气压力：86kPa～106kPa电源线群脉冲参数电压：±4.5KV频率：5kHZ ；100kHZ信号线群脉冲测试电压：±4KV频率：5kHZ ；100kHZ2、电源线群脉冲测试（1）连线方式说明：XXXX测试产品电源由12V锂电池电源供电，电池正和电池负接入群脉冲发生器，群脉冲发生器把经过耦合后的电源信号对XXXX测试产品进行供电（2）连线示意图：如下图所示（3）测试步骤a、打开测试程序：GB1234-5KHZb、接通群脉冲输入和输出电压：点击EUTc、运行：点击RUN关于命名方式的说明：A程序名称GB-SG-1234-5K，GB表示标准等级测试，PW电源线耦合测试，1234表示等级1（0.5KV）、等级2（1KV）、等级3（0.2KV）、等级4（0.4KV），5K表示测试频率B程序名称Q-SG-4500-5K，Q表示企业标准内部特殊要求，PW电源线耦合测试，4500指的是测试电压4500V，5K表示测试频率关于电源负/PE/外壳连接说明：A电源负/PE/外壳不相连：电源负和外壳悬空，PE正常连接到大地B电源负/PE/外壳不相连：电源负、外壳和PE相连，PE连接到大地3、信号线群脉冲测试（1）连线方式说明群脉冲发生器P-OUT输出使用标准线连接到耦合夹电源及信号线：直接连接到xxxx测试板控制口电池采样及温度线：直接连接到xxxx测试板电压口说明：使用电容耦合夹必须关闭EUT按钮，同时电源不能通过群脉冲发生器，必须使用锂电池直接供电。

电快速瞬变脉冲群抗扰度试验IEC61000-4-4GB/T17626.4标准分析及重点总结1.1电快速瞬变脉冲群的起因电路中，诸如来自切换瞬态过程（切断感性负载、继电器触点弹掉等），通常会对同一电路中的其他电气和电子设备产生干扰。

试验的要点是瞬变的高幅值、短上升时间、高重复率和低能量。

1.2电快速瞬变脉冲群抗扰度试验目的为评估电气和电子设备的供电电源端口、信号、控制和接地端口在受到电快速瞬变（脉冲群）干扰时的性能确定一个共同的能再现的评定依据。

1.3电快速瞬变脉冲群抗扰度试验等级1.4试验配置：接地参考平面应为一块最小厚度为0.25mm的金属板(铜或铝),也可以使用其他的金属材料，但它们的最小厚度应为0.65mm。

接地参考平面最小尺寸为1m ×1m,实际尺寸与受试品的大小有关，参考接地板的外围至少比被试品每边的几何投影尺寸大出0.1m。

注：参考接地板必须与保护接地相连。

在使用耦合夹时，除耦合夹下方的接地参考平面外，耦合板和所有其他导电性结构之间的最小距离0.5m。

除非其他产品标准或者产品类标准另有规定，耦合装置和受试设备之间的信号线和电源线的长度应为0.5m±0.05m。

受试品应放置在接地参考平面上,并用厚度为0.1m±0.01的绝缘支座与之隔开，若被试设备为台式设备，则应位于接地平面上方0.8m±0.08m处。

受试品和所有其它导电性结构(例如屏蔽室的墙壁)之间的最小距离大于0.5m。

如果制造商提供的与设备不可拆卸的电源电缆长度超过0.5m±0.05m，那么电缆超出长度的部分应折叠，以避免形成一个扁平的环形，并放置于接地参考平面上方0.1m处。

1.5实验室的气候条件应该在EUT和试验仪器各自的制造商规定的设备正常工作范围内，如果相对湿度很高，以至于在EUT和试验仪器上产生凝雾，则不应进行试验。

1.6电快速瞬变群脉冲抗扰度实验结果：a)在制造商、委托方或购买方规定的限值内性能正常b)功能或性能暂时丧失或降低，但在骚扰停止后能自行恢复，不需要操作者干预；c)功能或性能暂时丧失或降低，但需操作人员干预才能恢复；d)因设备硬件或软件损坏，或数据丢失而造成不能恢复的功能丧失或性能降低。

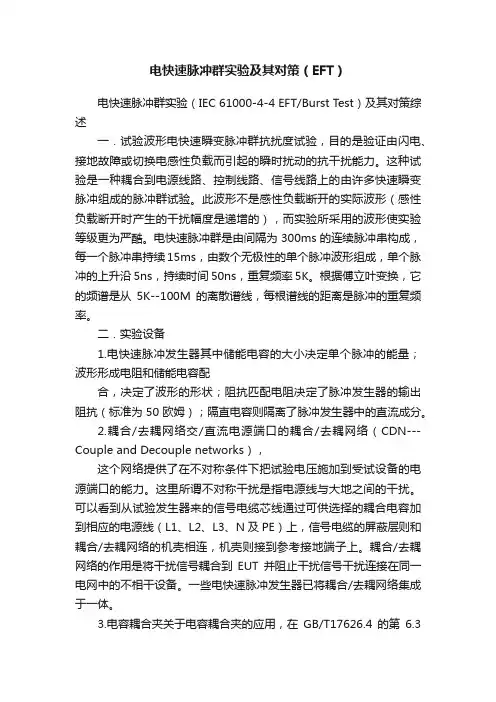

电快速脉冲群实验及其对策（EFT）电快速脉冲群实验（IEC 61000-4-4 EFT/Burst Test）及其对策综述一．试验波形电快速瞬变脉冲群抗扰度试验，目的是验证由闪电、接地故障或切换电感性负载而引起的瞬时扰动的抗干扰能力。

这种试验是一种耦合到电源线路、控制线路、信号线路上的由许多快速瞬变脉冲组成的脉冲群试验。

此波形不是感性负载断开的实际波形（感性负载断开时产生的干扰幅度是递增的），而实验所采用的波形使实验等级更为严酷。

电快速脉冲群是由间隔为300ms的连续脉冲串构成，每一个脉冲串持续15ms，由数个无极性的单个脉冲波形组成，单个脉冲的上升沿5ns，持续时间50ns，重复频率5K。

根据傅立叶变换，它的频谱是从5K--100M的离散谱线，每根谱线的距离是脉冲的重复频率。

二．实验设备1.电快速脉冲发生器其中储能电容的大小决定单个脉冲的能量；波形形成电阻和储能电容配合，决定了波形的形状；阻抗匹配电阻决定了脉冲发生器的输出阻抗（标准为50欧姆）；隔直电容则隔离了脉冲发生器中的直流成分。

2.耦合/去耦网络交/直流电源端口的耦合/去耦网络（CDN---Couple and Decouple networks），这个网络提供了在不对称条件下把试验电压施加到受试设备的电源端口的能力。

这里所谓不对称干扰是指电源线与大地之间的干扰。

可以看到从试验发生器来的信号电缆芯线通过可供选择的耦合电容加到相应的电源线（L1、L2、L3、N及PE）上，信号电缆的屏蔽层则和耦合/去耦网络的机壳相连，机壳则接到参考接地端子上。

耦合/去耦网络的作用是将干扰信号耦合到EUT并阻止干扰信号干扰连接在同一电网中的不相干设备。

一些电快速脉冲发生器已将耦合/去耦网络集成于一体。

3.电容耦合夹关于电容耦合夹的应用，在GB/T17626.4的第6.3节中指出，耦合夹能在受试设备各端口的端子、电缆屏蔽层或受试设备的任何其他部分无任何电连接的情况下把快速瞬变脉冲群耦合到受试线路上。

快速瞬变脉冲群测试的要点及对策一:前叙脉冲群抗扰度试验的国家标准为GB/T17626.4(2008)，它等同于国际标准IEC61000-4-4。

该标准对EFT 的定义、工作原理、测量方法及试验发生器等进行了详细的规定，成为其它相关标准引用和参考的基础.脉冲群抗扰度试验是一种使用较为普遍的抗扰度试验项目，同时也是在所有抗扰度试验项目中属于比较难做，比较难于通过的一个试验项目。

本文通过综合其他研究者的研究成果并结合自己多年的检验工作实践，针对EFT对电子产品的不同影响特点，提出相应的对策方案供相关产品设计人员参考。

二: 脉冲群瞬变干扰的形成原理2.1 GB/T17626.4认为EFT是由于感性负载在断开或接通时，因开关触点间隙的绝缘击穿或触点弹跳等缘故，在开关处会产生一连串的暂态脉冲(脉冲群)骚扰。

当感性负载多次重复通断，则脉冲群又会以相应的时间间隙多次重复出现。

产生此类脉冲的原因包括:小型感性负载切换、继电器触电跳动(传导干扰);高压开关装置切换(辐射干扰)。

EFT的特点是上升时间快，持续时间短，能量低，但具有较高的重复频率。

EFT 一般不会引起设备的损坏，但由于其干扰频谱分布较宽，会对设备正常工作产生影响。

其干扰机理为EFT 对线路中半导体结电容单向连续充电累积，引起电路乃至设备的误动作。

下图是供电线路、机械开关和电感性负载（图中用一个继电器带铁芯的电感线圈作代表，其中L2是铁芯线圈本身的电感量，R是电感线图的内阻，C2是线圈匝间和层间的集中参数等效电容）组成的小系统.正常工作时，开关S闭合，继电器铁芯线圈有稳态电流流过，使继电器处在工作状态。

一旦开关S断开，上述现象将不复存在。

但考虑到继电器铁芯线圈本身是一个电感，根据电感性负载电流不能突变的原理，开关S的断开使主回路的电流实际上是被切断了，这时继电器铁芯线圈的电流连续性问题只能靠自身来解决了，亦即继电器的铁芯线圈中的能量通过向分布电容转移的方式来保持铁芯线圈中电流的连续性。

常用的抗扰度试验标准钱振宇摘要：详细地介绍了几种抗扰度试验的目的、方法、严酷度等级及要求。

关键词：抗扰度试验，标准，电磁兼容，电源管理我国电磁兼容认证工作已经起动，第一批实施电磁兼容的产品类别及所含内容也已基本确定，它们是声音和电视广播接收机及有关设备，信息技术设备，家用和类似用途电动、电热器具，电动工具及类似电器、电源、照明电器、车辆机动船和火花点火发动机的驱动装置、金融及贸易结算电子设备、安防电子产品、声音和电视信号的电缆分配系统设备与部件，低压电器。

尽管产品不同，引用的产品族测试标准也不同，但其中抗扰度的试验内容基本相同，它们是静电放电、射频辐射电磁场、脉冲群、浪涌、射频场引起的传导干扰和电压跌落等6项。

为了帮助读者对这些标准的理解，作者试图从试验目的、仪器特性要求、基本配置情况、标准试验方法和对标准的评述等方面入手，用比较简洁的文字介绍这些试验，以加深对标准的理解。

1IEC61000－4－2（GB/T17626.2）静电放电抗干扰试验1.1静电放电的起因静电放电的起因有多种，但IEC61000－4－2（GB/T17626.2）主要描述在低湿度情况下，通过摩擦等因素，使人体积累了静电。

当带有静电的人与设备接触时，就可能产生静电放电。

1.2试验目的试验单个设备或系统的抗静电干扰的能力。

它模拟：（1）操作人员或物体在接触设备时的放电。

（2）人或物体对邻近物体的放电。

静电放电可能产生的如下后果：（1）直接通过能量交换引起半导体器件的损坏。

（2）放电所引起的电场与磁场变化，造成设备的误动作。

1.3静电放电的模拟图1和图2分别给出了静电放电发生器的基本线路和放电电流的波形。

图1静电放电发生器图2静电放电的电流波形图1中高压真空继电器是目前唯一的能够产生重复与高速的放电波形的器件（放电开关）。

图2是标准放电电流波形，图中Im表示电流峰值，上升时间tr=（0.7～1）ns。

放电线路中的储能电容CS代表人体电容，现公认150pF比较合适。

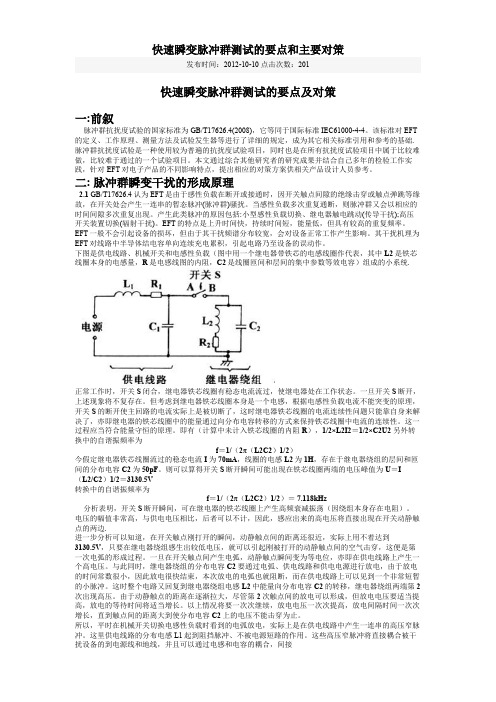

快速瞬变脉冲群测试的要点和主要对策发布时间：2012-10-10 点击次数：201快速瞬变脉冲群测试的要点及对策一:前叙脉冲群抗扰度试验的国家标准为GB/T17626.4(2008)，它等同于国际标准IEC61000-4-4。

该标准对EFT 的定义、工作原理、测量方法及试验发生器等进行了详细的规定，成为其它相关标准引用和参考的基础.脉冲群抗扰度试验是一种使用较为普遍的抗扰度试验项目，同时也是在所有抗扰度试验项目中属于比较难做，比较难于通过的一个试验项目。

本文通过综合其他研究者的研究成果并结合自己多年的检验工作实践，针对EFT对电子产品的不同影响特点，提出相应的对策方案供相关产品设计人员参考。

二: 脉冲群瞬变干扰的形成原理2.1 GB/T17626.4认为EFT是由于感性负载在断开或接通时，因开关触点间隙的绝缘击穿或触点弹跳等缘故，在开关处会产生一连串的暂态脉冲(脉冲群)骚扰。

当感性负载多次重复通断，则脉冲群又会以相应的时间间隙多次重复出现。

产生此类脉冲的原因包括:小型感性负载切换、继电器触电跳动(传导干扰);高压开关装置切换(辐射干扰)。

EFT的特点是上升时间快，持续时间短，能量低，但具有较高的重复频率。

EFT一般不会引起设备的损坏，但由于其干扰频谱分布较宽，会对设备正常工作产生影响。

其干扰机理为EFT对线路中半导体结电容单向连续充电累积，引起电路乃至设备的误动作。

下图是供电线路、机械开关和电感性负载（图中用一个继电器带铁芯的电感线圈作代表，其中L2是铁芯线圈本身的电感量，R是电感线图的内阻，C2是线圈匝间和层间的集中参数等效电容）组成的小系统.正常工作时，开关S闭合，继电器铁芯线圈有稳态电流流过，使继电器处在工作状态。

一旦开关S断开，上述现象将不复存在。

但考虑到继电器铁芯线圈本身是一个电感，根据电感性负载电流不能突变的原理，开关S的断开使主回路的电流实际上是被切断了，这时继电器铁芯线圈的电流连续性问题只能靠自身来解决了，亦即继电器的铁芯线圈中的能量通过向分布电容转移的方式来保持铁芯线圈中电流的连续性。

iec 6100 测试标准一、概述IEC 6100测试标准是国际电工委员会（IEC）制定的一系列测试标准，用于对电气设备和电子设备进行电磁兼容性（EMC）测试。

该标准涵盖了各种环境和条件下的测试方法和要求，以确保电气设备在各种电磁环境下能够正常工作，不会对周围环境造成干扰或受到干扰。

二、测试项目IEC 6100测试标准包括以下主要测试项目：1. 脉冲磁场抗扰度测试2. 连续磁场抗扰度测试3. 辐射抗扰度测试4. 传导抗扰度测试5. 电快速瞬变脉冲群抗扰度测试6. 浪涌抗扰度测试7. 射频场感应的传导抗扰度测试这些测试项目涵盖了电气设备在各种电磁环境下可能遇到的干扰类型，并规定了相应的测试方法和要求。

三、测试方法IEC 6100测试标准规定了各种测试方法，包括模拟电磁环境、测量仪器、测试程序和数据处理等方面。

具体测试方法包括：1. 使用适当的模拟器产生脉冲磁场、连续磁场、辐射和传导干扰。

2. 使用测量仪器测量设备的响应，如电压、电流、功率等参数。

3. 根据测量结果，评估设备对不同类型电磁干扰的抗扰性能。

4. 对多个设备进行测试，并比较它们的性能。

四、测试标准要求IEC 6100测试标准对测试结果的要求包括：1. 设备在各种电磁环境下能够正常工作，不会出现异常或故障。

2. 设备对电磁干扰的响应应在允许范围内，符合相关规定。

3. 测试报告应详细记录测试过程和结果，并对设备的性能进行评估。

五、应用领域IEC 6100测试标准适用于各种电气设备和电子设备的生产企业和研究机构，包括但不限于：1. 家用电器2. 工业电器设备3. 通讯设备4. 电脑及周边设备5. 汽车工业的电子设备等。

通过遵循IEC 6100测试标准，生产企业和研究机构可以确保所生产的电气设备和电子设备在各种电磁环境下能够正常工作，具有较高的稳定性和可靠性。

同时，该标准也为消费者提供了购买安全、可靠的电气设备的保障。

六、总结IEC 6100测试标准是国际电工委员会制定的一系列测试标准，用于对电气设备和电子设备进行电磁兼容性测试。
