《EFT电快速瞬变脉冲群抗扰度试验》《EFT电快速瞬变脉冲群抗扰度试验》正文：电快速瞬变脉冲群抗扰度试验电快速瞬变脉冲群抗扰度试验[原创]电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验Electromagnetic compatibility----Testing and measurement techniques Electrical fast transient/burst immunity testGB/T17626.4-1999Idt IEC 61000-4-4:19941 范围本标准目的是为评估电气和电子的供电电源端口,信号和控制端口在受到重复性快速瞬变干扰时的性能确定一个共同的能再现的评定依据.本试验是为了验证电气和电子设备对诸如来自切换瞬态过程的各种类型瞬变骚扰的抗扰度2. 引用标准GB/T4365-1995 电磁兼容术语IEC68-1:1998 环境试验第1部分总则和导则3. 概述重复性快速瞬变试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口,信号和控制端口的试验4 定义4.1 EUT equipment under test受试设备4.2端口port受试设备的外部电磁环境的特殊接口4.3 EFT/B electrical fast transient /burst电快速瞬变脉冲群4.4 耦合coupling线路间的相互作用,将能量从一个线路传送到另一个线路4.5 耦合网络coupling network用于将能量从一个线路传送到另一个线路的电路4.6 去耦网络decoupling network用于防止施加到受试设备上的电快速瞬变电压影响其他不被试验的装置,或系统的电路4.7 耦合夹coupling clamp在与受试线路没有任何电连接的情况下,以共模形式将干扰信号耦合到受试线路的.具有规定尺寸和特性的一种装置4.8 接地平面ground plane一块导电平面,其电位用作公共参考电位4.9 电磁兼容性EMC设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力4.10 抗扰度immunity (to disturbance)装置,设备或系统面临电磁骚扰不降低运行性能的能力4.11 降低degradation (of performance)装置,设备或系统的工作性能与正常性能的非期望偏差4.12 瞬态transient在两相邻稳定状态之间变化的物理量或物理现象,其变化时间小于所关注的时间尺度4.13 上升时间rise time脉冲瞬时值首次达到10%峰值时与随后达到90%峰值的瞬时之间的时间间隔4.14 脉冲群burst一串数量有限的清晰脉冲或一个持续时间有的振荡.5 试验等级表1中列出了对设备的供电电源,保护接地,信号的控制端口进行电快速瞬变试验时应优先采用的试验等级的范围.等级在供电电源端口,保护接地I/O信号数据和控制端口电压峰值KV 重复频率KHZ 电压峰值KV 重复频率KHZ1 05 5 0.25 52 1 5 0.5 53 2 5 1 54 4 2.5 2 5* 特定特定特定特定6.试验设备6.1试验发生器试验发生器的主要元件:高压源;充电电阻;储能电容器;放电器;脉冲持续时间;成形电阻;阻抗匹配电阻;隔直电容6.1.1快速瞬变脉冲群发生器的性能和特性开路输出电压范围:0.25KV~4KV在接50欧负载时的运行特性:最大能量:4mJ/脉冲极性: 正负极性输出型式:同轴输出动态源阻抗: 50欧发生器的隔直电容:10nF单个脉冲的上升时间:5ns脉冲持续时间:50ns脉冲群持续时间:15ms脉冲群周期: 300ms6.1.2 快速瞬变脉冲群发生器特性的校验6.2 交/直流电源端口的耦合/去耦网络特性参数:频率范围:1MHZ~100MHZ耦合电容:33nF耦合衰减:<2dB在不对称条件下的去耦衰减:>20dbB网络中每条线路和其他线路之间的串扰衰减:>30dB耦合电容的绝缘耐受能力:5KV6.3 容性耦合夹耦合夹能在与受试设备各端口的端子,电缆屏蔽层或受试设备的任何其他部分无任何电连接的情况下把快速瞬变脉冲群耦合到受试线路上耦合夹的耦合电容取决于电缆的直径,材料和屏蔽该装置由盖住受试线路电缆的夹板组成,并且应放置在面积最小为1m2的接地平面上,接地参考平面的周边至少应超出耦合夹0.1m耦合夹的两端应具有高压同轴接头,其任一端均可与试验发生连接,发生器应连接到耦合夹最接近受试设备的那一端.7. 试验布置7.1 试验设备接地参考平面;耦合装置;去耦网络;试验发生器7.2 在实验室进行型式试验的试验装置7.2.1 试验条件受试设备应该放在接地参考平面上,并用厚度为0.1m±0.01m的绝缘支座与之隔开若受试设备为台式设备,则受试设备应放置在接地参考平面上方0.8m±0.08m处接地参考平面应为一块厚度不小于0.25mm的金属板,也可以使用其他的金属材料,但它们的厚度至少应为0.65mm接地平面的最小尺寸为1m*1m,其实际尺寸取决于受试设备的尺寸接地参考平面的各边至少应比受试设备超过0.1m接地参考平面应与保护地相连接除了位于受试设备下方的接地参考平面外,受试设备和所有其他导电性结构之间的最小距离应大于0.5m应使用耦合装置施加试验电压,试验电压应耦合到受试设备和去耦网络之间的线路上或与试验试验有关的两个设备之间的线路上在使用耦合夹时,除了位于耦合夹和受试设备下方的接地平面外,耦合板和所有其他导电性结构之间的最小距离是0.5m耦合装置和受度设备之间的信号线和电源线的长度应不大于1m7.2.2 把试验电压耦合到受试设备的方法通过耦合/去耦网络直接耦合电快速瞬变脉冲群骚扰电压通过容性耦合夹把骚扰试验电压施加到I/O端口和通信端口7.3 安装后试验的试验配置7.3.1 对供电电源端子和保护接地端子的试验7.3.2 对I/O和通信端口的试验8.试验程序8.1试验室参考条件8.1.1气候条件-------环境温度: 15℃~35℃-------相对湿度: 25%~75%-------大气压力: 86Kpa~106Kpa8.2.1 电磁条件实验室的电磁条件应能保证EUT正常运行,使试验结果不受影响8.2 试验应根据试验计划进行试验,包括对技术规范所规定的受试设备性能的检验试验计划应该规定以下内容:将要进行的试验的类型试验等级试验电压的极性内部或外部发生器激励试验的持续时间,不少于1min施加试验电压的次数待试验的受试设备端口受试设备的典型工作条件依次对受试设备各端口或对同属于两个以上电路的电缆等施加试验电压的顺序辅助设备9 试验结果和试验报告。
电快速瞬变脉冲群电快速瞬变脉冲群抗扰度测试测试目的===电路中，机械开关对电感性负载的切换，通常会对同一电路的其他电气和电子设备产生干扰。
这类干扰的特点是：脉冲成群出现、脉冲的重复率较高、脉冲波形的上升时间短暂、单个秒冲的能量较低。
实践中，因电快速瞬变秒冲群造成设备故障的几率较小，但使设备产生误动作的情况经常可见。
分类===电源端口的电快速瞬变脉冲群抗扰度测试//信号线、控制线的电快速瞬变秒冲群抗扰度测试电快速瞬变脉冲群发生器的基本要求秒冲的上升时间（10％~90％）：5ns±30％秒冲持续时间（上升沿的50％至下降沿的50%）：50ns±30％秒冲重复频率：5kHz或者100kHz脉冲群的持续时间：15ms脉冲群的重复周期：300ms发生器在100R负载时输出电压（峰值）：0.25~4kv发生器在50R负载时输出电压（峰值）：0.125~2kv发生器的动态输出阻抗：50R±20％输出脉冲的极性：正/负与电源的关系：异步实验设置参考接地板用厚度为0.25mm以上的铜板或铝板（普通铝板容易氧化应慎用），若用其他金属板材，要求厚度大于0.65mm。
参考接地板的尺寸取决于测试设备、被测设备以及测试设备与被测设备之间之间所规定的接线距离（1m），参考接地板的各边至少应比上述组合超出0.1m。
参考接地板应与实验室的保护地相连。
被测设备用0.1m±0.01m的绝缘支座隔开后放在参考地板上（如果被测设备是台式设备，则应放置在离参考接地板高度为0.8m±0.08m的木桌上），被测设备距参考接地板边缘的最小尺寸为0.1m。
被测设备没有专门的地线时，不允许另外在设接地线来接地。
EUT与测试仪器之间的相对距离以及电源连线的长度都控制在1m，电源线的离地高度控制在0.1m，如有可能，最好用一个木制支架来摆放电源线。
当EUT的电源线不可拆卸，且长度超过1m时，那么超长部分就应当折叠成长为0.4m 的线束，并行放置在离参考接地板上方0.1m处。

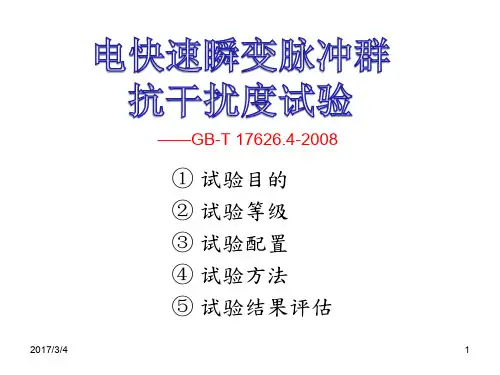

电快速瞬变脉冲群抗扰度试验Electrical fast transient burst immunity test⏹试验设备（test equipment）图⏹试验目的（test objective）电感性负载（如继电器、接触器等）在断开时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，会在断开点处产生一种能量较小、但频谱很宽的暂态干扰，会对电子电气产品的可靠工作带来很大的威胁。
电快速瞬变脉冲群试验就是检验电子电气设备在受到这类暂态骚扰时的性能。
The objective of the test is to confirm that the EUT will not mal-operate when energized and subjected to electrical fast transient burst such as those originating from the interruption of inductive loads, rel ays contact bounce, etc…⏹设备主要参数（parameter）脉冲波形（pulse waveform）：5/50ns脉冲电压（pulse voltage）：0.5kV～4 kV脉冲频率（pulse frequency）：5kHz和2.5kHz⏹试验要求（test requirement）⏹依据标准：(standards)GB/T 17626.4（idt IEC 61000-4-4）电磁兼容试验和测量技术电快速瞬变/脉冲群抗扰度试验GB/T 14598.10（idt IEC 60255-22-4）电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验电快速瞬变/脉冲群抗扰度试验HUAJIAN。
声明一、未经本公司书面同意，使用方不得传播给第三方使用及网络传播。
二、本报告仅对试验样品负责。
三、此测试报告应该公司专用章，否则该报告无效。
四、对报告若有异议，应及时向本公司提出。
五、报告无校对、审核、批准、确认签字无效。
一、试验名称电快速瞬变群脉冲抗扰度测试二、试验依据测试标准：GB/T 17626.4-2008产品测试是否通过依据判断依据依据1：指示灯指示正常状态：产品上电后，指示灯前5s暗，之后进行1s周期闪烁非正常状态：除了正常状态以外的，状态都归为非正常状态依据2：上位机显示正常状态：上位机复位次数没有变化（不包括上电次数）非正常状态：上位机复位次数出现递增（不包括上电次数），判定非正常工作依据3：对群脉冲发生器进行控制正常状态：能完整打完所有群脉冲数据非正常状态：中途出现非正常停止或者暂停三、试验目的XXXX产品电快速瞬变脉冲群抗扰度的测试四、试验样品五、试验设备六、试验条件（试验方法）1、试验条件温度：18～28℃相对湿度：25％～75％大气压力：86kPa～106kPa电源线群脉冲参数电压：±4.5KV频率：5kHZ ；100kHZ信号线群脉冲测试电压：±4KV频率：5kHZ ；100kHZ2、电源线群脉冲测试（1）连线方式说明：XXXX测试产品电源由12V锂电池电源供电，电池正和电池负接入群脉冲发生器，群脉冲发生器把经过耦合后的电源信号对XXXX测试产品进行供电（2）连线示意图：如下图所示（3）测试步骤a、打开测试程序：GB1234-5KHZb、接通群脉冲输入和输出电压：点击EUTc、运行：点击RUN关于命名方式的说明：A程序名称GB-SG-1234-5K，GB表示标准等级测试，PW电源线耦合测试，1234表示等级1（0.5KV）、等级2（1KV）、等级3（0.2KV）、等级4（0.4KV），5K表示测试频率B程序名称Q-SG-4500-5K，Q表示企业标准内部特殊要求，PW电源线耦合测试，4500指的是测试电压4500V，5K表示测试频率关于电源负/PE/外壳连接说明：A电源负/PE/外壳不相连：电源负和外壳悬空，PE正常连接到大地B电源负/PE/外壳不相连：电源负、外壳和PE相连，PE连接到大地3、信号线群脉冲测试（1）连线方式说明群脉冲发生器P-OUT输出使用标准线连接到耦合夹电源及信号线：直接连接到xxxx测试板控制口电池采样及温度线：直接连接到xxxx测试板电压口说明：使用电容耦合夹必须关闭EUT按钮，同时电源不能通过群脉冲发生器，必须使用锂电池直接供电。

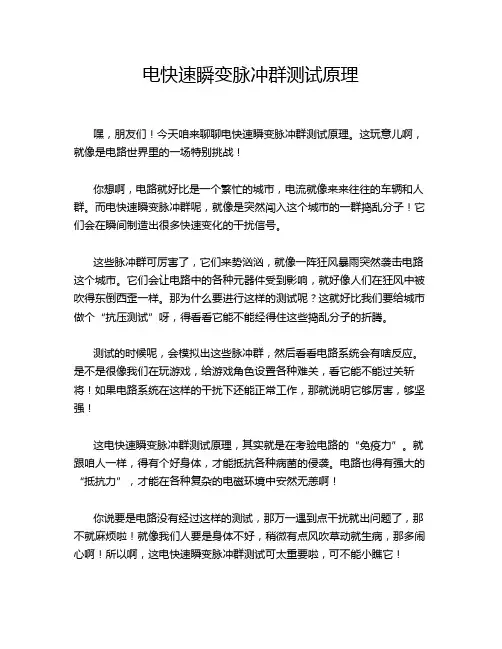

电快速瞬变脉冲群测试原理嘿，朋友们！今天咱来聊聊电快速瞬变脉冲群测试原理。
这玩意儿啊，就像是电路世界里的一场特别挑战！你想啊，电路就好比是一个繁忙的城市，电流就像来来往往的车辆和人群。
而电快速瞬变脉冲群呢，就像是突然闯入这个城市的一群捣乱分子！它们会在瞬间制造出很多快速变化的干扰信号。
这些脉冲群可厉害了，它们来势汹汹，就像一阵狂风暴雨突然袭击电路这个城市。
它们会让电路中的各种元器件受到影响，就好像人们在狂风中被吹得东倒西歪一样。
那为什么要进行这样的测试呢？这就好比我们要给城市做个“抗压测试”呀，得看看它能不能经得住这些捣乱分子的折腾。
测试的时候呢，会模拟出这些脉冲群，然后看看电路系统会有啥反应。
是不是很像我们在玩游戏，给游戏角色设置各种难关，看它能不能过关斩将！如果电路系统在这样的干扰下还能正常工作，那就说明它够厉害，够坚强！这电快速瞬变脉冲群测试原理，其实就是在考验电路的“免疫力”。
就跟咱人一样，得有个好身体，才能抵抗各种病菌的侵袭。
电路也得有强大的“抵抗力”，才能在各种复杂的电磁环境中安然无恙啊！你说要是电路没有经过这样的测试，那万一遇到点干扰就出问题了，那不就麻烦啦！就像我们人要是身体不好，稍微有点风吹草动就生病，那多闹心啊！所以啊，这电快速瞬变脉冲群测试可太重要啦，可不能小瞧它！它就像是电路的“保护神”，通过它的检验，我们才能放心地使用各种电子设备。
想象一下，如果你的手机、电脑啥的，动不动就因为一点干扰出问题，那你不得烦死啦！所以啊，感谢这个测试原理吧，让我们的电子生活更加稳定可靠。
总之呢，电快速瞬变脉冲群测试原理就是为了让电路变得更强大，更能适应各种环境。
它虽然看不见摸不着，但却在默默地守护着我们的电子世界。
咱可得好好了解了解它，这样才能更好地享受电子科技带来的便利呀！这就是电快速瞬变脉冲群测试原理，你懂了不？。

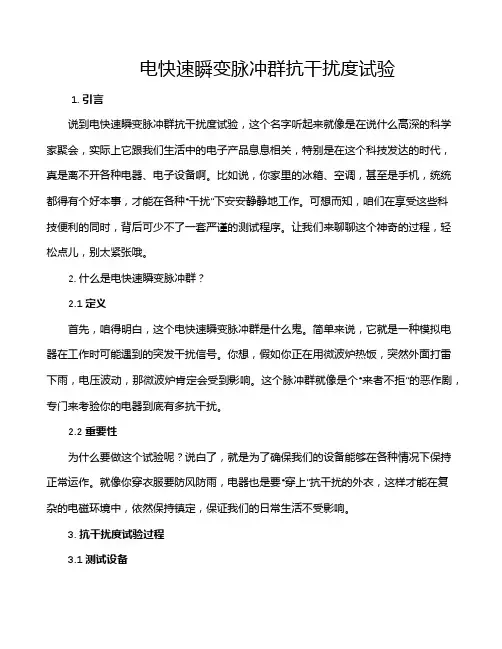

电快速瞬变脉冲群抗干扰度试验1. 引言说到电快速瞬变脉冲群抗干扰度试验，这个名字听起来就像是在说什么高深的科学家聚会，实际上它跟我们生活中的电子产品息息相关，特别是在这个科技发达的时代，真是离不开各种电器、电子设备啊。
比如说，你家里的冰箱、空调，甚至是手机，统统都得有个好本事，才能在各种“干扰”下安安静静地工作。
可想而知，咱们在享受这些科技便利的同时，背后可少不了一套严谨的测试程序。
让我们来聊聊这个神奇的过程，轻松点儿，别太紧张哦。
2. 什么是电快速瞬变脉冲群？2.1 定义首先，咱得明白，这个电快速瞬变脉冲群是什么鬼。
简单来说，它就是一种模拟电器在工作时可能遇到的突发干扰信号。
你想，假如你正在用微波炉热饭，突然外面打雷下雨，电压波动，那微波炉肯定会受到影响。
这个脉冲群就像是个“来者不拒”的恶作剧，专门来考验你的电器到底有多抗干扰。
2.2 重要性为什么要做这个试验呢？说白了，就是为了确保我们的设备能够在各种情况下保持正常运作。
就像你穿衣服要防风防雨，电器也是要“穿上”抗干扰的外衣，这样才能在复杂的电磁环境中，依然保持镇定，保证我们的日常生活不受影响。
3. 抗干扰度试验过程3.1 测试设备说到试验，那可就得有专门的测试设备了。
想象一下，实验室里各种高科技仪器闪闪发光，调皮的小伙子们正忙着调试设备。
这个过程可是相当讲究的，不是随便拿个表来测就行的。
设备得精准到位，才能有效模拟出那些突如其来的电磁干扰信号。
3.2 测试步骤接下来就是测试步骤，基本上就是把电器设备放在特定的测试环境中，然后再不断施加这些瞬变脉冲。
哎呀，听起来好像很简单，但实际上，这可是一个需要反复验证的过程，得不断调整参数，确保结果的准确性。
试验过程中，搞不好就得遇到“意外”，比如说设备发出奇怪的声音，甚至是短路，这时候可真是紧张得要命，大家都得屏住呼吸。
4. 结果分析与意义4.1 数据解读一旦测试完成，接下来就是数据分析。
各位小伙伴们可得打起精神来，因为这可是决定产品能否上市的关键时刻。
