电源产品电快速瞬变脉冲群抗扰度实验(1).测试目的：确保电源产品的EMC设计达到预先设计的要求。
(2).测试条件：按IEC61000－4－4（GB/T17626.4）进行检验。
电路中，机械开关对电感性负载的切换，通常会对同一电路的其他电气和电子设备产生干扰。
这类干扰的特点是：脉冲成群出现、脉冲的重复频率较高、脉冲波形的上升时间短暂、单个脉冲的能量较低。
实践中，因电快速瞬变脉冲群造成设备故障的机率较少，但使设备产生误动作的情况经常可见，除非有合适的对策，否则较难通过a.受试样品须进行初始检测。
b. 电快速瞬变原理和要求如下：图1快速瞬变脉冲群发生器注：U—高压电源Rs—波形形成电阻Rc—充电电阻Rm—阻抗匹配电阻Cc—贮能电容Cd—隔直电容图2：接50Ω负载时单个脉冲的图脉冲重复周期（取决于试验电压等级）脉冲群脉冲群持续时间15mS脉冲群周期300mS图3：电快速瞬变脉冲群概略图对电快速瞬变脉冲群的基本要求是：脉冲的上升时间（指10％～90％）：5ns±30％;脉冲持续时间（上升沿的50％至下降沿的50％）：50ns±30％;脉冲重复频率：5kHz或2.5kHz;脉冲群的持续时间：15ms;脉冲群的重复周期：300ms;发生器的开路输出电压（峰值）：（0.25～4）kV;发生器的动态输出阻抗：50Ω±20％;输出脉冲的极性：正/负;与电源的关系：异步。
a.对电源线的试验（包括交流和直流），通过耦合与去耦网络，用共模方式，在每个电源端子与最近的保护接地点之间，或与参考接地板之间加试验电压。
b.对于设备的保护接地端子，试验电压加在端子与参考接地之间。
试验每次至少要进行1min，而且正/负极性都属必须。
(4). 最后检测：a.在室温下，对样品进行电快速瞬变脉冲群测试。
电快速瞬变脉冲群试验等级一般选：——等级1；0.5KV：（电压跌落）设备在测试后，应正常工作，输出电压应即符合正常工作范围内。
电快速瞬变脉冲群试验目的继电器
电快速瞬变脉冲群试验（EFT试验）的主要目的是评估继电器在受到快速瞬变脉冲干扰时
的性能和可靠性。
这种试验方法用于模拟实际应用中可能遇到的电磁干扰环境，如电力设备、工业自动化系统、医疗监护设备等。
电快速瞬变脉冲群试验的目的主要包括以下几点：
1. 验证继电器在快速瞬变脉冲干扰下的抗干扰能力：试验通过模拟实际环境中可能出现的快速瞬变脉冲，评估继电器在受到此类干扰时的稳定性和可靠性。
2. 检测继电器系统的电磁兼容性：通过试验检验继电器系统各部件之间的电磁兼容性，确保系统在实际应用中不会因为电磁干扰导致故障。
3. 识别潜在的故障模式：通过试验观察继电器在受到快速瞬变脉冲干扰时可能出现的故障模式，以便于在设计和生产过程中进行优化和改进。
4. 验证继电器防护措施的有效性：试验可以检验继电器防护措施（如滤波器、屏蔽等）在实际应用中的有效性，为优化继电器防护设计提供依据。
5. 评估继电器在复杂电磁环境下的性能：通过试验模拟复杂的电磁环境，评估继电器在这种环境下的性能和可靠性，以确保其在实际应用中的稳定运行。
总之，电快速瞬变脉冲群试验旨在检验继电器在电磁干扰环境下的性能和可靠性，为其在实际应用中的稳定运行提供保障。
电快速瞬变脉冲群（EFT/B）综述摘要在同一供电回路中，多种设备在工作中会产生瞬态脉冲，对设备产生干扰，这种干扰以脉冲群的形式出现，且有脉冲上升时间短、重复率高和能量低、频谱分布较宽等特点，相当于一连串前沿陡峭的脉冲群，称为电快速瞬变脉冲群干扰( EFT/B)。
为了达到有效抑制EFT/B干扰的目的，本综述从总结EFT/B的形成机理出发，应用建模的方法分别给出了产生EFT/B的一种等效电路模型和开断空载变压器的一种仿真模型，并通过相应的测试方法进行测试，通过仿真与测量结果的对照验证了所提方法的合理性，最后对抑制EFT/B从而减少电磁干扰（EMI）的方法进行了总结。
关键词电快速瞬变脉冲群；等效电路；抑制方法；综述引言/背景各种电磁干扰以电磁感应、辐射和电路传导的方式影响对干扰较为敏感的各种以微电子和计算机技术为基础的自动化设备如继电保护、监控装置等设备。
当干扰水平超过了装置逻辑元件和逻辑回路的抗干扰水平时, 将引起装置逻辑回路不正常工作或程序运行出错, 从而使整个装置不能正确工作。
电快速瞬变脉冲群干扰(electrical fast transient/burst，EFT/B)是微机保护装置最易受到影响的干扰之一。
国外的试验研究结果表明, 变电站中开关的关、合过程会引起EFT / B 骚扰, EFT / B 骚扰的上升时间为纳秒级, 持续时间从几微秒到几十毫秒, 过电压幅值能够达到相电压幅值的几倍。
为了在现代电子设计的早期阶段以仿真的方式对产品的电磁兼容性能进行评估，需要对设计对象进行电快速瞬变脉冲群抗扰度试验，当EFT/B干扰水平超过了装置逻辑元件和逻辑回路的抗干扰水平时, 将引起装置不正常工作或程序运行出错。
于是，如何使同一电磁环境下的各种电器、电子设备或系统能够正常工作而又不相互干扰，如何使EFT/B噪声在开关电源中的传播明显减少而达到所谓的“兼容”状态，成为了现代电子设计的难题，因此，电磁兼容技术日益发展，其中对EFT/B进行抑制的研究也越来越多。
电快速瞬变脉冲群(EFT)抑制方法一、电快速瞬变脉冲群特点电快速瞬变脉冲群EFT是电气和机电设备中常见的一种瞬态干扰，是由继电器、接触器、电动机、变压器等电感器件产生的,是时间很短但幅度很大的电磁干扰，是一连串的脉冲，可以在电路输入端产生累计效应，使干扰电平的幅度最终超过电路的噪声门限，对电路形成干扰。
电快速瞬变脉冲群由大量脉冲组成，具有如下特点：1)幅值在100V至数千伏；2)脉冲频率在1kHz至1MHz；3)单个脉冲的上升沿在纳秒级，脉冲持续时间在几十纳秒至数毫秒；4)EFT所形成的骚扰信号频谱分补非常宽，数字电路对它比较敏感，易受到干扰。
相关标准：GB/T 17626.4-2008《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》二、电快速瞬变脉冲群常见抑制方法1) 减小PCB接地线公共阻抗：增加PCB接地导线的面积，减小电感量成分；2) 加接EFT电感瞬态干扰抑制网络：在电感元件上并接压敏电阻、阻容电路、二极管、TVS 管、背靠连接的稳压二极管等；3) 电源或信号干扰源输入口，使用滤波器或吸收器等滤波元器件，选用磁珠的内径越小、外径越大、长度越长越好；4) 电子元器件选择时，选用性能可靠的关键器件；最好做过芯片级的电磁兼容仿真试验，质量可靠的元器件选用可提升对电快速瞬变脉冲信号的抑制能力；4) PCB布局时，将干扰源远离敏感电路；5) PCB布线时注意线缆的隔离，强弱电的布线隔离、信号线与功率线的隔离，各类走线要尽量短，6) 正确使用接地技术，减小环路面积；7) 安装瞬态干扰吸收器；8) 软件设计时，考虑避免干扰对系统的影响，软件上应正确检测和处理告警信息，及时恢复产品的状态；9) I/O信号进出由完全隔离的变压器或光耦连接，更好的实现隔离；10) 使用高阻抗的共模或差模电感滤波器11) 使用铁氧体磁环；12) 在PCB层电源输入位置要做好滤波，通常采用的是大小电容组合，根据实际情况可以酌情再添加一级磁珠来滤除高频信号；13) 组装生产环节中应严把质量关，做好生产工艺流程控制，尽量保证产品质量的一致性，减少因个别产品质量问题带来的测试不合格现象；三、PCB抗干扰设计1、电源电路抗干扰设计1) 变压器及稳压模块应就近安装在交流电源进入系统的地方；2) 强电输送线绝不能在系统内乱布；3) 电源供电线应尽量短，板间连接线使用双绞线；4) 交流输入、功率继电器、电源滤波器、电源变压器等干扰源电路应与系统稳压后的5V、3.3V等布线严格分开并进行有效隔离；5) 稳压电源输出并接电解电容及0.01uF左右陶瓷电容和二极管；2、PCB布局抗干扰设计1) 主控部分和外围设备按各自体系要有明显界限，不能混装，即使系统只有一块印制板，也要分模块设计，模块间做好隔离；2) 大功率低速电路、模拟电路和数字电路应分开布局，大功率器件应与小信号电路分开，如功率继电器要与主控模块及弱点驱动模块隔离，使相互间的信号耦合最小；3) 各部件之间引线要尽量短，噪声敏感器件尽量缩短连接的信号线；4) 发热量大的器件如电源芯片、单片机、RAM等应尽量安排在不影响敏感电路的地方及通风冷却较好的地方，电路板竖直放置时，发热量大的器件应放置在最上边。

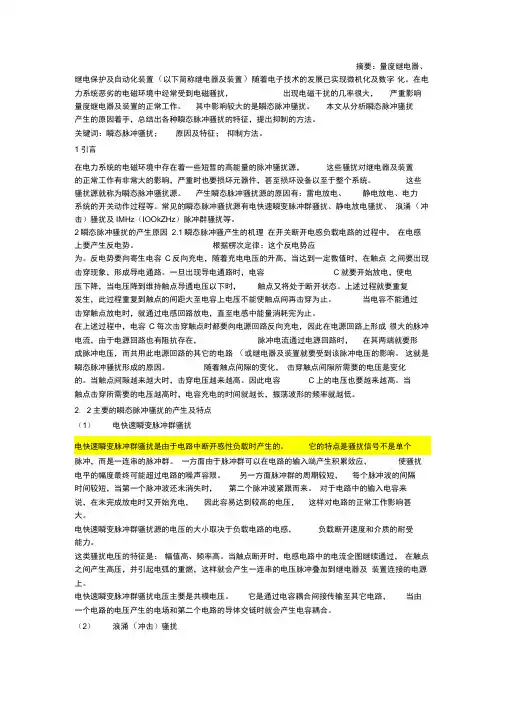

摘要：量度继电器、继电保护及自动化装置（以下简称继电器及装置）随着电子技术的发展已实现微机化及数字化。
在电力系统恶劣的电磁环境中经常受到电磁骚扰，出现电磁干扰的几率很大，严重影响量度继电器及装置的正常工作。
其中影响较大的是瞬态脉冲骚扰。
本文从分析瞬态脉冲骚扰产生的原因着手，总结出各种瞬态脉冲骚扰的特征，提出抑制的方法。
关键词：瞬态脉冲骚扰；原因及特征；抑制方法。
1引言在电力系统的电磁环境中存在着一些短暂的高能量的脉冲骚扰源，这些骚扰对继电器及装置的正常工作有非常大的影响，严重时也要损坏元器件，甚至损坏设备以至于整个系统。
这些骚扰源就称为瞬态脉冲骚扰源。
产生瞬态脉冲骚扰源的原因有：雷电放电、静电放电、电力系统的开关动作过程等。
常见的瞬态脉冲骚扰源有电快速瞬变脉冲群骚扰、静电放电骚扰、浪涌（冲击）骚扰及IMHz（IOOkZHz）脉冲群骚扰等。
2瞬态脉冲骚扰的产生原因2.1瞬态脉冲骚产生的机理在开关断开电感负载电路的过程中，在电感上要产生反电势。
根据楞次定律：这个反电势应为。
反电势要向寄生电容C反向充电，随着充电电压的升高，当达到一定数值时，在触点之间要出现击穿现象，形成导电通路。
一旦出现导电通路时，电容C就要开始放电，使电压下降，当电压降到维持触点导通电压以下时，触点又将处于断开状态。
上述过程就要重复发生，此过程重复到触点的间距大至电容上电压不能使触点间再击穿为止。
当电容不能通过击穿触点放电时，就通过电感回路放电，直至电感中能量消耗完为止。
在上述过程中，电容C每次击穿触点时都要向电源回路反向充电，因此在电源回路上形成很大的脉冲电流，由于电源回路也有阻抗存在，脉冲电流通过电源回路时，在其两端就要形成脉冲电压，而共用此电源回路的其它的电路（或继电器及装置就要受到该脉冲电压的影响。
这就是瞬态脉冲骚扰形成的原因。
随着触点间隙的变化，击穿触点间隙所需要的电压是变化的。
当触点间隙越来越大时，击穿电压越来越高。
因此电容C上的电压也要越来越高。
电快速瞬变脉冲群抗扰度近年来，由于高速无线网络、无线应用及宽带技术的发展，电子器件在无线技术领域发挥着越来越重要的作用。
随着电子器件分布范围的扩大，电子系统和设备在环境中受到来自外界的许多扰动，如果没有一定的抗干扰能力就会导致系统出现故障或失效。
因此，增强电子设备的抗扰动能力就成为解决这些问题的重要途径之一。
电快速瞬变脉冲群（电脉冲群）抗扰度是提高电子设备抗扰度能力的重要研究方式之一。
电脉冲群抗扰度被定义为一种技术，它可以有效地抑制或消除外部扰动对电子设备的影响，同时还能提高电子设备的稳定性和可靠性。
电脉冲群抗扰技术的主要原理是通过多源脉冲群对电子系统中的每个部件和电子设备的数字信号进行抗扰。
在普通的外界扰动的情况下，通常会在系统中产生某些噪声，使得系统无法正常工作，从而导致电子设备故障或失效。
但是，使用脉冲群抗扰技术，通过多源脉冲群可以将电子系统中的每个部件和电子设备的数字信号分割成一系列小的数字信号片段，从而抑制外部扰动对系统和设备的影响，提高系统及设备的抗扰度。
此外，脉冲群抗扰技术还能有效地避免因外界扰动而引起的振荡信号。
这是因为，当外界的扰动发生时，电子系统会产生随机的振荡波，使得该系统的数字信号发生变化。
而使用脉冲群抗扰技术，可以抑制外部扰动对电子系统的影响，同时还能避免产生振荡信号，从而有效提高电子系统的抗干扰能力。
另外，脉冲群抗扰技术还能有效地抑制电磁波干扰。
当外界的外界电磁波发生时，它们会影响电子设备或系统，使得它们变得不稳定或失效。
但是，使用脉冲群抗扰技术，可以抑制电磁波对系统的影响，从而更好地提高系统的抗干扰能力。
最后，使用电快速瞬变脉冲群抗扰技术还可以提高电子设备的信号传输效率。
由于使用电脉冲群抗扰技术，可以消除外界扰动对电子设备的影响，从而能够确保信号传输的准确性和稳定性，从而提高信号传输的效率。
综上所述，电快速瞬变脉冲群抗扰技术是为了提高电子设备的抗扰度而开发的技术，它能够有效地抑制或消除外界扰动对电子设备的影响，从而提高电子设备的稳定性和可靠性。

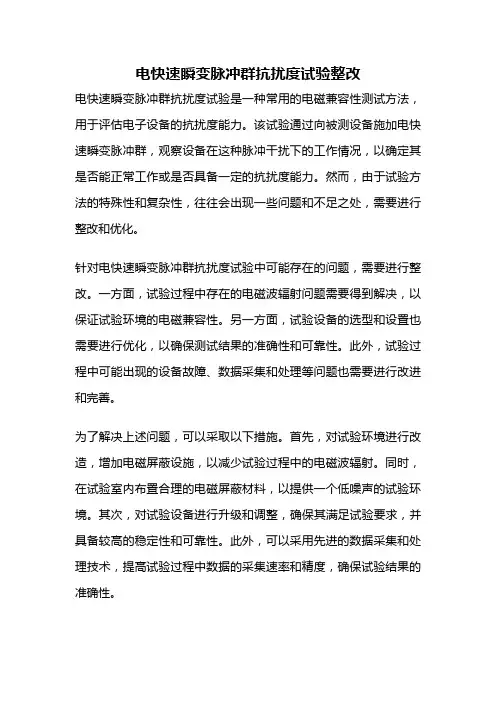

电快速瞬变脉冲群抗扰度试验整改电快速瞬变脉冲群抗扰度试验是一种常用的电磁兼容性测试方法，用于评估电子设备的抗扰度能力。
该试验通过向被测设备施加电快速瞬变脉冲群，观察设备在这种脉冲干扰下的工作情况，以确定其是否能正常工作或是否具备一定的抗扰度能力。
然而，由于试验方法的特殊性和复杂性，往往会出现一些问题和不足之处，需要进行整改和优化。
针对电快速瞬变脉冲群抗扰度试验中可能存在的问题，需要进行整改。
一方面，试验过程中存在的电磁波辐射问题需要得到解决，以保证试验环境的电磁兼容性。
另一方面，试验设备的选型和设置也需要进行优化，以确保测试结果的准确性和可靠性。
此外，试验过程中可能出现的设备故障、数据采集和处理等问题也需要进行改进和完善。
为了解决上述问题，可以采取以下措施。
首先，对试验环境进行改造，增加电磁屏蔽设施，以减少试验过程中的电磁波辐射。
同时，在试验室内布置合理的电磁屏蔽材料，以提供一个低噪声的试验环境。
其次，对试验设备进行升级和调整，确保其满足试验要求，并具备较高的稳定性和可靠性。
此外，可以采用先进的数据采集和处理技术，提高试验过程中数据的采集速率和精度，确保试验结果的准确性。
在试验过程中，还应注意以下几个方面。
首先，要确保试验设备的合理连接和正确操作，避免人为因素对试验结果的影响。
其次，在试验前要对试验设备进行全面检查和测试，确保其正常工作和准确测量。
此外，还应采取合适的试验参数和方法，以保证试验结果的可比性和可靠性。
最后，在试验过程中要注意数据的记录和保存，以备后续分析和处理。
通过以上整改和优化措施，可以提高电快速瞬变脉冲群抗扰度试验的可靠性和有效性。
通过改善试验环境、升级设备和优化操作，可以减少试验误差和干扰，提高试验结果的可信度。
此外，还可通过改进数据采集和处理技术，提高试验效率和数据质量，为后续的分析和评估提供可靠的依据。
电快速瞬变脉冲群抗扰度试验的整改工作是保障电子设备抗扰度能力的重要环节。
电快速瞬变脉冲群抗扰度试验IEC61000-4-4GB/T17626.4标准分析及重点总结1.1电快速瞬变脉冲群的起因电路中，诸如来自切换瞬态过程（切断感性负载、继电器触点弹掉等），通常会对同一电路中的其他电气和电子设备产生干扰。
试验的要点是瞬变的高幅值、短上升时间、高重复率和低能量。
1.2电快速瞬变脉冲群抗扰度试验目的为评估电气和电子设备的供电电源端口、信号、控制和接地端口在受到电快速瞬变（脉冲群）干扰时的性能确定一个共同的能再现的评定依据。
1.3电快速瞬变脉冲群抗扰度试验等级1.4试验配置：接地参考平面应为一块最小厚度为0.25mm的金属板(铜或铝),也可以使用其他的金属材料，但它们的最小厚度应为0.65mm。
接地参考平面最小尺寸为1m ×1m,实际尺寸与受试品的大小有关，参考接地板的外围至少比被试品每边的几何投影尺寸大出0.1m。
注：参考接地板必须与保护接地相连。
在使用耦合夹时，除耦合夹下方的接地参考平面外，耦合板和所有其他导电性结构之间的最小距离0.5m。
除非其他产品标准或者产品类标准另有规定，耦合装置和受试设备之间的信号线和电源线的长度应为0.5m±0.05m。
受试品应放置在接地参考平面上,并用厚度为0.1m±0.01的绝缘支座与之隔开，若被试设备为台式设备，则应位于接地平面上方0.8m±0.08m处。
受试品和所有其它导电性结构(例如屏蔽室的墙壁)之间的最小距离大于0.5m。
如果制造商提供的与设备不可拆卸的电源电缆长度超过0.5m±0.05m，那么电缆超出长度的部分应折叠，以避免形成一个扁平的环形，并放置于接地参考平面上方0.1m处。
1.5实验室的气候条件应该在EUT和试验仪器各自的制造商规定的设备正常工作范围内，如果相对湿度很高，以至于在EUT和试验仪器上产生凝雾，则不应进行试验。
1.6电快速瞬变群脉冲抗扰度实验结果：a)在制造商、委托方或购买方规定的限值内性能正常b)功能或性能暂时丧失或降低，但在骚扰停止后能自行恢复，不需要操作者干预；c)功能或性能暂时丧失或降低，但需操作人员干预才能恢复；d)因设备硬件或软件损坏，或数据丢失而造成不能恢复的功能丧失或性能降低。

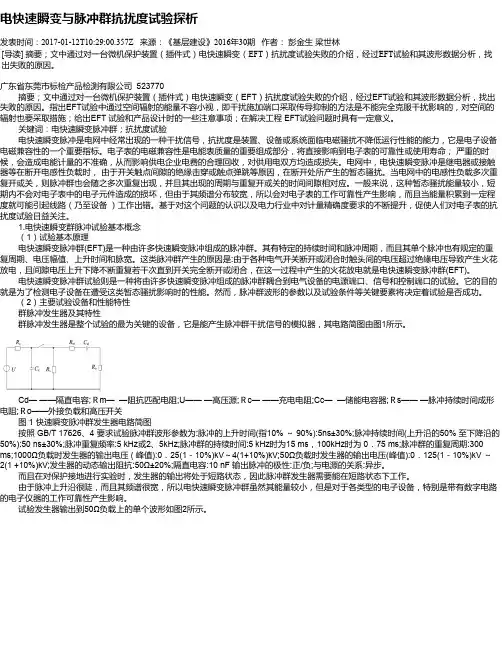

电快速瞬变与脉冲群抗扰度试验探析发表时间：2017-01-12T10:29:00.357Z 来源：《基层建设》2016年30期作者：彭金生梁世林[导读] 摘要；文中通过对一台微机保护装置（插件式）电快速瞬变（EFT）抗扰度试验失败的介绍，经过EFT试验和其波形数据分析，找出失败的原因。
广东省东莞市标检产品检测有限公司 523770摘要；文中通过对一台微机保护装置（插件式）电快速瞬变（EFT）抗扰度试验失败的介绍，经过EFT试验和其波形数据分析，找出失败的原因。
指出EFT试验中通过空间辐射的能量不容小视，即干扰施加端口采取传导抑制的方法是不能完全克服干扰影响的，对空间的辐射也要采取措施；给出EFT 试验和产品设计时的一些注意事项；在解决工程 EFT试验问题时具有一定意义。
关键词：电快速瞬变脉冲群；抗扰度试验电快速瞬变脉冲是电网中经常出现的一种干扰信号，抗扰度是装置、设备或系统面临电磁骚扰不降低运行性能的能力，它是电子设备电磁兼容性的一个重要指标。
电子表的电磁兼容性是电能表质量的重要组成部分，将直接影响到电子表的可靠性或使用寿命；严重的时候，会造成电能计量的不准确，从而影响供电企业电费的合理回收，对供用电双方均造成损失。
电网中，电快速瞬变脉冲是继电器或接触器等在断开电感性负载时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，在断开处所产生的暂态骚扰。
当电网中的电感性负载多次重复开或关，则脉冲群也会随之多次重复出现，并且其出现的周期与重复开或关的时间间隙相对应。
一般来说，这种暂态骚扰能量较小，短期内不会对电子表中的电子元件造成的损坏，但由于其频谱分布较宽，所以会对电子表的工作可靠性产生影响，而且当能量积累到一定程度就可能引起线路（乃至设备）工作出错。
基于对这个问题的认识以及电力行业中对计量精确度要求的不断提升，促使人们对电子表的抗扰度试验日益关注。
1.电快速瞬变群脉冲试验基本概念（1）试验基本原理电快速瞬变脉冲群(EFT)是一种由许多快速瞬变脉冲组成的脉冲群。

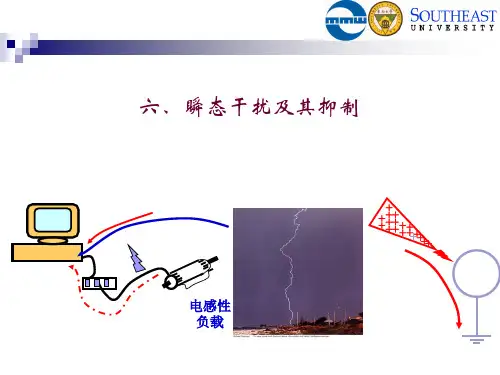

瞬态脉冲骚扰及抑制方法1 引言在电力系统的电磁环境中存在着一些短暂的高能量的脉冲骚扰源，这些骚扰对继电器及装置的正常工作有非常大的影响，严重时也要损坏元器件，甚至损坏设备以至于整个系统。
这些骚扰源就称为瞬态脉冲骚扰源。
产生瞬态脉冲骚扰源的原因有：雷电放电、静电放电、电力系统的开关动作过程等。
常见的瞬态脉冲骚扰源有电快速瞬变脉冲群骚扰、静电放电骚扰、浪涌(冲击)骚扰及1MHz(100kZHz)脉冲群骚扰等。
2 瞬态脉冲骚扰的产生原因2.1 瞬态脉冲骚产生的机理在开关断开电感负载电路的过程中，在电感上要产生反电势。
根据楞次定律：这个反电势应为。
反电势要向寄生电容C反向充电，随着充电电压的升高，当达到一定数值时，在触点之间要出现击穿现象，形成导电通路。
一旦出现导电通路时，电容C就要开始放电，使电压下降，当电压降到维持触点导通电压以下时，触点又将处于断开状态。
上述过程就要重复发生，此过程重复到触点的间距大至电容上电压不能使触点间再击穿为止。
当电容不能通过击穿触点放电时，就通过电感回路放电，直至电感中能量消耗完为止。
在上述过程中，电容C每次击穿触点时都要向电源回路反向充电，因此在电源回路上形成很大的脉冲电流，由于电源回路也有阻抗存在，脉冲电流通过电源回路时，在其两端就要形成脉冲电压，而共用此电源回路的其它的电路(或继电器及装置就要受到该脉冲电压的影响。
这就是瞬态脉冲骚扰形成的原因。
随着触点间隙的变化，击穿触点间隙所需要的电压是变化的。
当触点间隙越来越大时，击穿电压越来越高。
因此电容C上的电压也要越来越高。
当触点击穿所需要的电压越高时，电容充电的时间就越长，振荡波形的频率就越低。
2．2 主要的瞬态脉冲骚扰的产生及特点(1) 电快速瞬变脉冲群骚扰电快速瞬变脉冲群骚扰是由于电路中断开感性负载时产生的。
它的特点是骚扰信号不是单个脉冲，而是一连串的脉冲群。
一方面由于脉冲群可以在电路的输入端产生积累效应，使骚扰电平的幅度最终可能超过电路的噪声容限。
电快速瞬变脉冲群抗干扰度试验1. 引言说到电快速瞬变脉冲群抗干扰度试验，这个名字听起来就像是在说什么高深的科学家聚会，实际上它跟我们生活中的电子产品息息相关，特别是在这个科技发达的时代，真是离不开各种电器、电子设备啊。
比如说，你家里的冰箱、空调，甚至是手机，统统都得有个好本事，才能在各种“干扰”下安安静静地工作。
可想而知，咱们在享受这些科技便利的同时，背后可少不了一套严谨的测试程序。
让我们来聊聊这个神奇的过程，轻松点儿，别太紧张哦。
2. 什么是电快速瞬变脉冲群？2.1 定义首先，咱得明白，这个电快速瞬变脉冲群是什么鬼。
简单来说，它就是一种模拟电器在工作时可能遇到的突发干扰信号。
你想，假如你正在用微波炉热饭，突然外面打雷下雨，电压波动，那微波炉肯定会受到影响。
这个脉冲群就像是个“来者不拒”的恶作剧，专门来考验你的电器到底有多抗干扰。
2.2 重要性为什么要做这个试验呢？说白了，就是为了确保我们的设备能够在各种情况下保持正常运作。
就像你穿衣服要防风防雨，电器也是要“穿上”抗干扰的外衣，这样才能在复杂的电磁环境中，依然保持镇定，保证我们的日常生活不受影响。
3. 抗干扰度试验过程3.1 测试设备说到试验，那可就得有专门的测试设备了。
想象一下，实验室里各种高科技仪器闪闪发光，调皮的小伙子们正忙着调试设备。
这个过程可是相当讲究的，不是随便拿个表来测就行的。
设备得精准到位，才能有效模拟出那些突如其来的电磁干扰信号。
3.2 测试步骤接下来就是测试步骤，基本上就是把电器设备放在特定的测试环境中，然后再不断施加这些瞬变脉冲。
哎呀，听起来好像很简单，但实际上，这可是一个需要反复验证的过程，得不断调整参数，确保结果的准确性。
试验过程中，搞不好就得遇到“意外”，比如说设备发出奇怪的声音，甚至是短路，这时候可真是紧张得要命，大家都得屏住呼吸。
4. 结果分析与意义4.1 数据解读一旦测试完成，接下来就是数据分析。
各位小伙伴们可得打起精神来，因为这可是决定产品能否上市的关键时刻。
快速脉冲群测试原理及对策快速瞬变脉冲群干扰机理实验的目的电快速瞬变脉冲群电快速瞬变脉冲群 EFT 试验的目的是验证电子设备机械开关对电感性负载切换、继电器触点弹跳、高压开关切换等引起的瞬时扰动的抗干扰能力。
这种试验方法是一种耦合到电源线路、控制线路、信号线路上的由许多快速瞬变脉冲组成的脉冲群试验。
信号线路上的由许多快速瞬变脉冲组成的脉冲群试验。
容易出现问题的容易出现问题的场合有电力设备或监控电网的设备、使用在工业自动化上面的设备、医疗监护等检测微弱信号设备。
号设备。
2.干扰的特点EFT 的特点是上升时间快，持续时间短，能量低，但具有较高的重复频率。
EFT 一般不会引起设备的损坏，不会引起设备的损坏，但由于其干扰频谱分布较宽，但由于其干扰频谱分布较宽，但由于其干扰频谱分布较宽，会对设备正常工作产生影响。
会对设备正常工作产生影响。
会对设备正常工作产生影响。
其干扰机其干扰机理为EFT 对线路中半导体结电容单向连续充电累积，引起电路乃至设备的误动作。
对线路中半导体结电容单向连续充电累积，引起电路乃至设备的误动作。
1. 电快速瞬变脉冲群测试及相关要求电快速瞬变脉冲群测试及相关要求不同的电子、电气产品标准对EFT 抗扰度试验的要求是不同的，但这些标准关于EFT 抗扰度试验大多都直接或间接引用GB/T17626.4 这一电磁兼容基础标准，并按其中的试验方法进行试验。
下面就简要介绍一下该标准的内容。
方法进行试验。
下面就简要介绍一下该标准的内容。
2.生器和试验波形生器和试验波形a.信号发生器信号发生器图1 信号发生器信号发生器其中，U 为高压直流电源，Rc 为充电电阻，Cc 为储能电容，Rs 为内部的放电电阻，Rm 为阻抗匹配电阻，Cd 为隔直电容，R0为外部的负载电阻，Cc 的大小决定了单个脉冲的能量，Cc 和Rs 的配合决定了脉冲波的形状（特别是脉冲的持续时间），Rm 决定了脉冲群发生器的输出阻抗（标准规定是50Ω），Cd 则隔离了脉冲群发生器输出波形中的直流成分，免除了负载对脉冲群发生器工作的影响。
电快速瞬变脉冲群抗扰度试验原理和试验方法1电快速瞬变脉冲群抗扰度试验原理1.1 电快速瞬变脉冲群的产生及影响。
电路中，机械开关对电感性负载的切换，通常会对同一电路的其他电气和电子设备产生干扰，如切断感性负载，继电器触点弹跳等。
影响：单个脉冲的能量较小，一般不会造成设备故障，但使设备产生误动作的情况经常出现。
容易出现的场合：电力设备或监控电网的设备、使用在工业自动化环境下的设备、医疗监护等检测微弱信号设备等。
1.2 信号发生器电路为了能模拟重现EFT产生的现象，发生器的工作原理图如图1所示。
图1 电快速瞬变脉冲群信号发生器电路U—高压源；Rc—充电电阻；Cc—储能电容器；Rs—脉冲持续时间成形电阻；Rm—阻抗匹配电阻；Cd—隔直电容（10nF）1.3 发生器参数要求：极性—正负极性；输出形式—同轴输出50Ω；发生器隔直电容—10nF；单个脉冲的上升时间—5（1±30%）ns；脉冲持续时间—50（1±30%）ns；与供电电源的关系—异步；脉冲群持续时间—15（1±20%）ms；脉冲群周期—300（1±20%）ms；1.4藕合/去耦网络脉冲群干扰实际上是加在电源线与参考地之间，因此加在电源线上的干扰是共模干扰。
图2 电快速瞬变脉冲群试验连接关系图2 电快速瞬变脉冲群信号波形特点：脉冲成群出现：15ms重复频率较高：5kHz脉冲波形上升时间短：5ns/50ns单个脉冲的能量较低：0.5kV~4kV300ms的个数：15 ×10 ^ -3×5 ×10 ^ 3=75个快速瞬变脉冲群信号波形如图3所示，快速瞬变脉冲群概略图如图4所示。
图3 快速瞬变脉冲群信号波形图4 快速瞬变脉冲群概略图3 试验方法3.1试验参数设置a）脉冲发生器特性源阻抗：50Ω相位：与电源不同步脉冲频率：5kHz或10kHz脉冲上升时间：5ns脉冲持续时间：50ns脉冲群持续时间：15ms脉冲群周期：300msb）试验配置：试验配置连接参照图5所示。
