JJF(电子)30384-2007电快速瞬变脉冲群校准规范

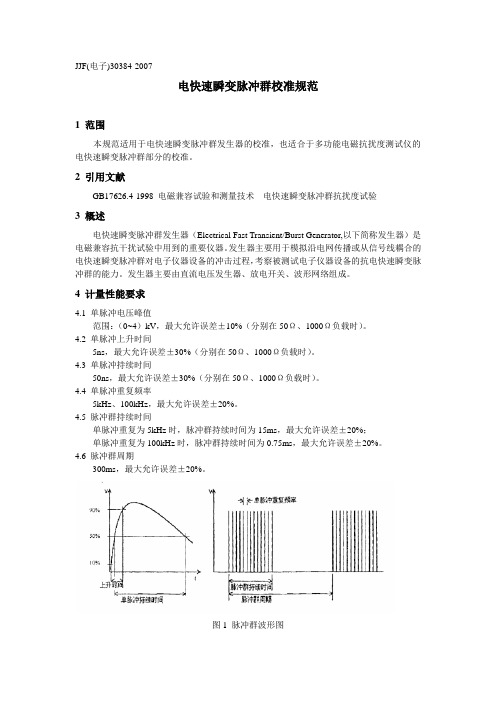

JJF(电子)30384-2007电快速瞬变脉冲群校准规范1 范围本规范适用于电快速瞬变脉冲群发生器的校准，也适合于多功能电磁抗扰度测试仪的电快速瞬变脉冲群部分的校准。

2 引用文献GB17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验3 概述电快速瞬变脉冲群发生器（Electrical Fast Transient/Burst Generator,以下简称发生器）是电磁兼容抗干扰试验中用到的重要仪器。

发生器主要用于模拟沿电网传播或从信号线耦合的电快速瞬变脉冲群对电子仪器设备的冲击过程，考察被测试电子仪器设备的抗电快速瞬变脉冲群的能力。

发生器主要由直流电压发生器、放电开关、波形网络组成。

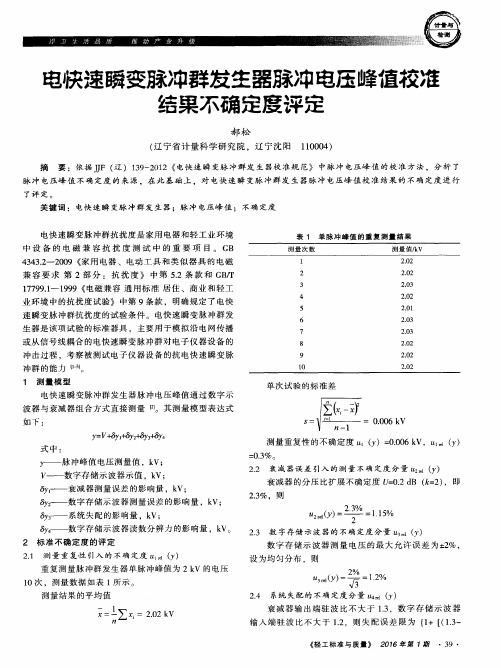

4 计量性能要求4.1 单脉冲电压峰值范围：（0~4）kV，最大允许误差±10%（分别在50Ω、1000Ω负载时）。

4.2 单脉冲上升时间5ns，最大允许误差±30%（分别在50Ω、1000Ω负载时）。

4.3 单脉冲持续时间50ns，最大允许误差±30%（分别在50Ω、1000Ω负载时）。

4.4 单脉冲重复频率5kHz、100kHz，最大允许误差±20%。

4.5 脉冲群持续时间单脉冲重复为5kHz时，脉冲群持续时间为15ms，最大允许误差±20%；单脉冲重复为100kHz时，脉冲群持续时间为0.75ms，最大允许误差±20%。

4.6 脉冲群周期300ms，最大允许误差±20%。

图1 脉冲群波形图5 校准条件5.1 环境条件5.1.1 温度：（23±5）℃5.1.2 相对湿度：（65±15）%5.1.3 周围无影响正常校准工作的电磁干扰和机械震动。

5.2 对标准设备的要求5.2.1 50Ω脉冲高压衰减器：功率≥2W，带宽≥400MHz，衰减器的输入阻抗和输出阻抗为50Ω。

5.2.2 1000Ω脉冲高压衰减器：功率≥2W，带宽≥400MHz，衰减器的输入阻抗为1000Ω，输出阻抗为50Ω。

B. 在测试时失败或异常，速联系品管负责人或相关人员。

C. 进行此项测试存在危险，检验员在测试中需要特别注意操作安全。

1.2.2 输入浪涌电流(1).测试目的：确保产品在接通电源时，交流回路最大瞬时电流值在标准范围内。

(2).测试条件：a.输入电压为额定输入最大电压，输出为满载状态，测试产品在常温下放置4H以上。

b.测试示意图为：图1c.在交流输入回路中串入无感电阻R0 (R0＝0.01Ω)，用示波器测量R0在加电峰值时的波形，计算出启动冲击电流，重复测量时必须对电路中储能器件进行放电和热敏电阻冷却后再做测量。

(3). 测试后检验：a.输入冲击电流最大值应小于50倍输入电流的额定值，或由型号产品标准规定。

(4). 备注：A. 检测员严格按照本作业指引进行检验，并作好相关记录，记录表见《综合电气性能测试报告A》。

B. 在测试时失败或异常，速联系品管负责人或相关人员。

1.2.3 输出电压、输入功率、输入功率因素、工作效率(1).测试目的：确保产品的输出电压、输入功率、输入功率因素、工作效率在标准范围内。

(2).测试条件：a.输入电压在额定输入电压范围内变化，一般记录三个点上的数据，即最低输入电压、标称输入电压和最高输入电压。

b.输出为额定负载或空载状态，产品在常温下进行测试。

c.测试示意图为：图2(3). 测试后检验：a.输出电压在额定值的±5%范围内，或由型号产品标准规定。

b.功率因数：不带PFC最小值应大于0.5，带无源PFC最小值应大于0.75，带有源PFC最小值应大于0.8，或由型号产品标准规定。

c.效率：输出总功率与输入总功率之比。

输出电压≤5V η≥65% ；5V＜输出电压＜12V η≥70%；输出电压≥12V η≥75% ；或由型号产品标准规定。

(4). 备注：A. 检测员严格按照本作业指引进行检验，并作好相关记录，记录表见《综合电气性能测试报告A》。

B. 在测试时失败或异常，速联系品管负责人或相关人员。

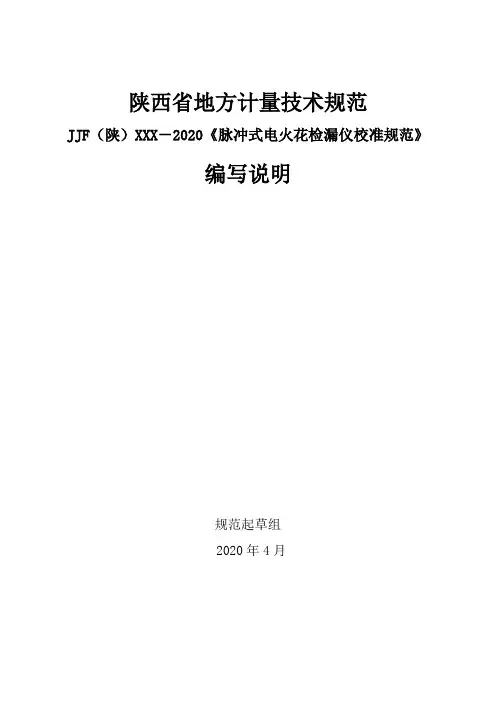

陕西省地方计量技术规范JJF（陕）XXX－2020《脉冲式电火花检漏仪校准规范》编写说明规范起草组2020年4月JJF(陕)XXX-2020《脉冲式电火花检漏仪校准规范》编写说明一．工作简况1. 任务来源根据陕西省市场监督管理局关于印发《2020年度第一批陕西省地方计量校准规范制修订项目计划》的通知（陕市监函〔2020〕352号）文件精神，由陕西省计量科学研究院作为主要起草单位起草制定陕西省地方计量技术规范《脉冲式电火花检漏仪校准规范》。

2. 起草单位、协作单位起草单位：陕西省计量科学研究院参加起草单位：西安市计量技术研究院山东锐智科电检测仪器有限公司3.主要起草人姓名性别职务/职称工作单位任务分工何永全男高工陕西省计量科学研究院项目负责汤元会女高工陕西省计量科学研究院规范起草张黎辉男工程师陕西省计量科学研究院规范起草田丽华女工程师西安计量技术研究院规范起草李延春男高工济宁市计量测试所试验验证王辉男工程师陕西省计量科学研究院现场试验窦智男工程师山东锐智科电检测仪器有限公司辅助试验朱新阳男工程师山东锐智科电检测仪器有限公司现场试验二．调研情况近几年市场对电火花检漏仪的需求较大，相关企业其产品销往全国各地，并有部分出口日本等发达国家，主要用于化工、石油、橡胶、搪瓷行业、管道防腐等行业。

脉冲式电火花检漏仪通过产生(0~30)kV连续周期脉冲电压信号，主要用于检测容器或管道防腐层的防腐质量（防腐材料是否存在气泡或漏点），工作时脉冲式电火花检漏仪接地端与被检测容器或管道接地端共地，根据防腐层厚度调节输出脉冲电压，由高压探头输出，匀速刷过防腐层，根据有无报警情况，判断是否存在气泡或漏点。

全国尚无任何检定规程或校准规范，生产企业之间出厂检测项目不一，大量计量器具得不到有效溯源。

在制定本规范时，与厂家技术人员进行深入的沟通交流。

本着科学合理，便于操作的原则，根据现有的国际、国家标准和专家意见、建议，以现有的生产技术、检定技术为前提，本着提高生产水平，鼓励进步，淘汰落后，完善电火花检漏仪的量传体系。

整机电快速瞬变脉冲群抗扰度（EFT/B）试验评价方法整机电快速瞬变脉冲群抗扰度（EFT/B）试验评价方法1 范围本标准规定了家用空调器、商用空调器、除湿机产品的整机电磁兼容（EMC）试验方法。

本标准适用于美的家用空调国内事业部。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 4343.2-1999 电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度——产品类标准GB/T 4365-2003 电磁兼容术语GB/T 17626.4-1999 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验3 术语和定义下列术语和定义适用于本标准。

3.1EUT equipment under test受试设备。

3.2EFT/B electrical fast transient/burst电快速瞬变脉冲群。

3.3耦合网络coupling network用于将能量从一个电路传递到另一个电路的电路3.4去耦网络decoupling network用于防止施加到EUT上的浪涌（冲击）影响其他不做实验的装置、设备或系统的电路3.5耦合夹coupling clamp在与受试线路没有任何电连接的情况下，以共模形式将干扰信号耦合到受试线路的、具有规定尺寸和特性的一种装置。

3.6接地（参考）平面ground (reference) plane一块导电平面，其电位用作公共参考电位。

3.7电磁兼容性electromagnetic compatibility (EMC)设备或系统在其电磁环境中能正常的工作且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。

3.8（对骚扰的）抗扰度immunity (to a disturbance)装置、设备或系统面临电磁骚扰不降低运行性能的能力。

电快速瞬变脉冲检验未通过原因分析及整改意见1.背景电快速瞬变脉冲群是由电感性负载（如继电器、接触器等）在断开时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，在断开处产生的暂态骚扰。

当电感性负载多次重复开关，则脉冲群又会以相应的时间间隙多次重复出现。

这种暂态骚扰能量较小，一般不会引起设备的损坏，但由于其频谱分布较宽，所以会对电子、电气设备的可靠工作产生影响。

2.目的电快速瞬变脉冲群试验的目的就是为了检验电子、电气设备在遭受这类暂态骚扰影响时的性能。

重复快速瞬变试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、信号和控制端口的试验。

试验的要点是瞬变的短上升时间、重复率和低能量。

3.电快速瞬变脉冲群抗扰度测试所需测量仪器和测量场地测量仪器：电快速瞬变脉冲群抗扰度测试仪（电快速瞬变脉冲群发生器+单相/三相耦合/去耦网络+瞬变脉冲群测试专用电容耦合夹）测量场地：测量间（环境满足一般实验室环境要求即可，电磁环境以不影响被测设备正常工作为度）其他：接地平板、绝缘木桌4.电快速瞬变脉冲群抗扰度测试可能存在的问题及原因分析脉冲群试验主要是进行电源线和信号/控制线的传导差/共模干扰试验，只是干扰脉冲的波形前沿非常陡峭，持续时间非常短暂，因此含有极其丰富的高频成分，这就导致在干扰波形的传输过程中，会有一部分干扰从传输的线缆中逸出，这样设备最终受到的是传导和辐射的复合干扰。

电快速瞬变脉冲试验波形的上升沿很陡，包含了很丰富的高频成分。

另外，由于试验脉冲是持续一段时间的脉冲串，因此它对电路的干扰有一个累积效应，大多数电路为了抗瞬态干扰，在输入端安装了积分电路，这种电路对单个脉冲具有很好的抑制作用，但是对于一串脉冲则不能有效地抑制。

电快速脉冲对设备影响的原因有三种，包括：a）通过电源线直接传导进设备的电源，导致电路的电源线上有过大的噪声电压。

当单独对火线或零线注入时，在火线和零线之间存在着差模干扰，这种差模电压会出现在电源的直流输出端。

电快速瞬变脉冲群抗扰度试验Electrical fast transient burst immunity test⏹试验设备（test equipment）图⏹试验目的（test objective）电感性负载（如继电器、接触器等）在断开时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，会在断开点处产生一种能量较小、但频谱很宽的暂态干扰，会对电子电气产品的可靠工作带来很大的威胁。

电快速瞬变脉冲群试验就是检验电子电气设备在受到这类暂态骚扰时的性能。

The objective of the test is to confirm that the EUT will not mal-operate when energized and subjected to electrical fast transient burst such as those originating from the interruption of inductive loads, rel ays contact bounce, etc…⏹设备主要参数（parameter）脉冲波形（pulse waveform）：5/50ns脉冲电压（pulse voltage）：0.5kV～4 kV脉冲频率（pulse frequency）：5kHz和2.5kHz⏹试验要求（test requirement）⏹依据标准：(standards)GB/T 17626.4（idt IEC 61000-4-4）电磁兼容试验和测量技术电快速瞬变/脉冲群抗扰度试验GB/T 14598.10（idt IEC 60255-22-4）电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验电快速瞬变/脉冲群抗扰度试验HUAJIAN。
