煤矿斜巷运输管理规定，明确管理责任和工作范围。

1、建立各级“运输安全管理工作责任制”2、成立运输职能管理机构，配备一定数量专业管理人员，机构负责人对本单位运输安运输职能管理机构职责范围：全负直接领导责任。

⑴负责制定绞车司机、把勾工、信号工等要害工种的培训计划，会同培训部门做好各要害工种的培训、考试和年审工作，建立要害工种管理台帐。

⑵负责对运输系统各要害工种的持证上岗、遵章作业等情况的检查与考核工作。

⑶负责对本单位斜巷运输系统的全面检查及考核工作。

⑷参与斜巷运输安全设施的选型、设计、审查，负责其安装验收工作，并建立相应的管理台账。

3、斜巷运输必须做到“三好、四有、二落实”。

“三好”：绞车设备完好、巷道支护质量好、轨道道岔质量好；“四有”：有可靠的防跑车和跑车防护装置、有地滚和轨道防滑装置、有信号及躲避硐室、有声光兼备报警装置；“二落实”：岗位责任制落实、检查维修制度落实。

4、把勾工必须做到“六不挂”即：安全设施不齐全可靠不挂；联系不清不挂；“四超”车辆无措施不挂；物料装车不合格不挂；连接装置不合格不挂；斜巷内有行人不挂。

5、绞车司机必须做到“六不开”即：绞车不完好不开、钢丝绳不合格不开、安全设施“四超”车辆无措施不开。

及信号设施不齐全不开、超挂车不开、信号不清不开、、斜巷运输严禁蹬钩，行车时严禁行人；人员上、下时必须经把钩工同意并打停车信6．号后方可上下；斜巷上、下车场和各甩道口必须安设与绞车联动的声光报警装置。

、各斜巷运输系统必须建立齐全的技术管理档案。

78、斜巷运输，需要使用对拉绞车，必须制定专门措施。

严禁在斜巷内摘挂钩。

摘挂钩倍。

1.5地点水平段巷道长度不得小于一次串车长度的9、绞车安装要符合设计要求，位置要便于操作，滚筒钢丝绳要排列整齐，做到不爬绳、不咬绳、不跳绳。

10、绞车出绳方向与牵引方向不一致时，必须使用导向轮。

导向轮直径不小于钢丝绳倍，导向不得超过两次。

导向轮的固定方式应在作业规程或措施中明确规定。

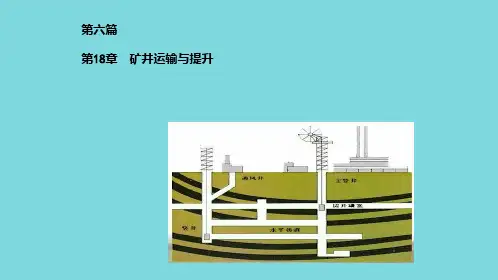

提升与运输系统矿井运输和提升的任务就是把煤炭和矸石从采掘工作面运到地面，把材料及设备运送到井下各工作地点，并担负井上下往返人员的输送。

运输和提升方式的选择主要取决于煤层的埋藏特征，井田的开拓方式，采煤方法及运输工作量的大小。

一、井筒提升系统1、普通罐笼提升系统普通罐笼提升系统由提升机、提升容器 (罐笼)、井架、天轮、罐道及辅助设备组成。

1)矿井提升机矿井提升机是矿井提升设备的传动机械，它是把电动机输出的机械能通过提升钢丝绳传送给提升容器以达到提升负载的目的。

矿井提升机有单绳缠绕式和多绳摩擦式两类。

单绳缠绕式提升机由于受到钢丝直径的限制，提升高度不能太大，否则，会造成提升机滚筒直径过大而大大增加设备的重量;多绳摩擦式提升机的钢丝绳不是缠绕在滚筒上，其提升高度不受滚筒直径和宽度的限制，所以，适用于深井提升。

2)罐笼罐笼用于竖井内升降人员，提升或下放物料。

根据罐笼层数的不同，分为单层和双层两种。

在罐笼内设有供矿车停放的轨道和阻止矿车在提升过程中跑出罐笼的阻车器和车挡。

为了避免万一钢丝绳断裂造成坠罐事故，罐笼上设有可靠的断绳保险器。

一旦钢丝绳拉断，断绳保险器将立即把罐笼卡在罐道上或特制的制动钢丝绳上。

3)罐道罐道由横截面为矩形的方木、钢轨或钢丝绳沿井筒敷设而成。

其作用是使罐笼在井筒中沿一定的轨道运动。

避免和减少罐笼在井筒中摆动而发生事故。

在罐笼上有罐耳，罐耳沿罐道滑行。

4)罐座与摇台罐座与摇台的作用是当罐笼在井口或井底出车位置时，将罐笼内部的轨道与车场中的。

轨道联系起来，便于矿车进出罐笼。

其中，罐座用以支撑罐笼，使罐笼内外的轨道衔接起来;摇台是当罐笼到达车场位置时，用一段活动轨道搭在罐笼上，以便矿车进出罐笼。

5)天轮与井架提升机的位置在井筒附近，为了完成提升工作，必须设置支撑钢丝绳的设备井架和在井架上安设的天轮。

井架直接建筑在井口，·可以采用木材、金属或钢筋混凝土结构。

井架高度一般为20～40m。

提升与运输一、矿井提升设备矿井提升设备是煤矿最重要的大型机电设备之一，是联系地面与井下的主要生产设备。

矿井提升设备的任务是提升煤炭和矸石，升降人员和设备，下放材料等。

它的工作特点，是在一定的升降距离内，以变速和匀速直线作径复运动，而且起动和停止频繁，因此它具有良好的控制系统和完善的保护装置。

它的安全运行不仅可保证矿井的正常生产，而且对升降人员的生命安全极为重要。

（一）矿井提升设备的分类根据井筒的倾角、用途、提升和拖动类型的不同，矿井提升设备可分为如下类型：（1）按用途分类：①主井提升设备。

是专门提升井下生产的煤炭。

②副井提升设备。

是专门提升矸石、下放材料，升降人员。

（2）按提升机类型分类：①单绳缠绕提升设备。

单根钢丝绳在提升机卷筒上缠绕，并单根悬挂着提升容器，利用绳在卷筒上的缠绕和放出来进行提升。

②多绳摩擦式提升设备。

多根钢丝绳搭放在提升机摩擦轮上形成无极圈，垂放的钢丝绳两端分别悬挂着提升容器，利用摩擦轮的不同转向进行提升。

提升机安装在井塔内或地面上机房，适合深井生产提升。

（3）按拖动类型分为交流电动机拖动和直流电动机拖动提升设备。

（4）按井筒倾角分为立井和斜井提升设备。

立井提升容器多采用箕斗或罐笼等。

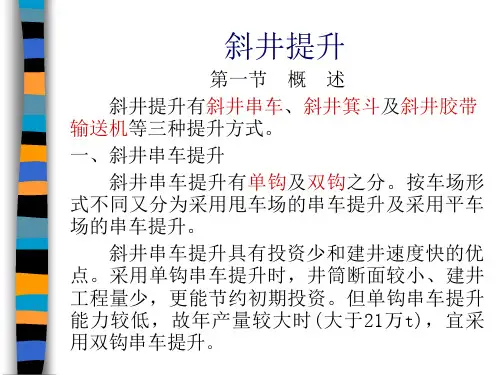

斜井提升采用串车或斜井箕斗。

串车提升适用井筒倾角≤25°，斜井箕斗提升适用井筒倾角在25°～35°。

井筒倾角≤18°、产量高的大型斜井多采用钢丝绳牵引的带式输送机。

（二）矿井提升设备的组成矿井提升设备主要由井架、天轮、提升容器、钢丝绳、提升机等部分组成。

（1）井架（井塔）和天轮。

井架（井塔）的作用是支持天轮、卸载曲轨及各种附属装置，承受全部提升重量和提升机的拉力。

天轮的作用是支承和引导从提升机出来的钢丝绳到井筒内。

（2）提升容器。

作用是乘人或装卸物料。

立井普通采用低卸式箕斗和普通罐笼，斜井常用后壁式箕斗、矿车和人车。

（3）提升钢丝绳。

随提升机运转，提升和下放容器。

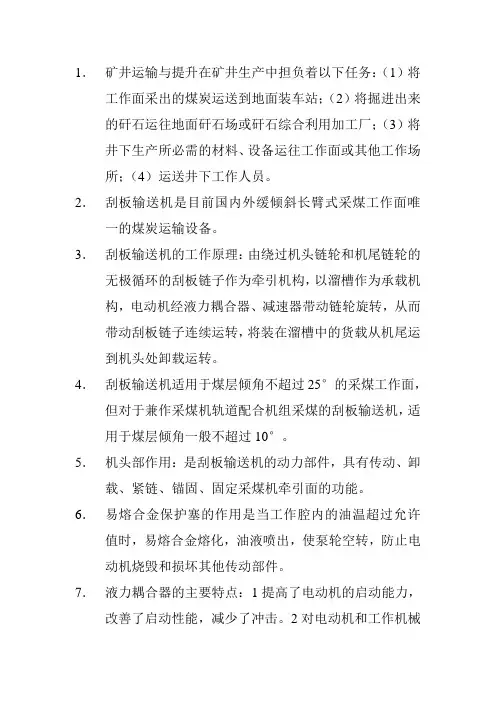

1．矿井运输与提升在矿井生产中担负着以下任务：（1）将工作面采出的煤炭运送到地面装车站；（2）将掘进出来的矸石运往地面矸石场或矸石综合利用加工厂；（3）将井下生产所必需的材料、设备运往工作面或其他工作场所；（4）运送井下工作人员。

2．刮板输送机是目前国内外缓倾斜长臂式采煤工作面唯一的煤炭运输设备。

3．刮板输送机的工作原理：由绕过机头链轮和机尾链轮的无极循环的刮板链子作为牵引机构，以溜槽作为承载机构，电动机经液力耦合器、减速器带动链轮旋转，从而带动刮板链子连续运转，将装在溜槽中的货载从机尾运到机头处卸载运转。

4．刮板输送机适用于煤层倾角不超过25°的采煤工作面，但对于兼作采煤机轨道配合机组采煤的刮板输送机，适用于煤层倾角一般不超过10°。

5．机头部作用：是刮板输送机的动力部件，具有传动、卸载、紧链、锚固、固定采煤机牵引面的功能。

6．易熔合金保护塞的作用是当工作腔内的油温超过允许值时，易熔合金熔化，油液喷出，使泵轮空转，防止电动机烧毁和损坏其他传动部件。

7．液力耦合器的主要特点：1提高了电动机的启动能力，改善了启动性能，减少了冲击。

2对电动机和工作机械具有过载保护作用。

3多电机拖动系统中能使电机负荷分配均匀。

4设置液力耦合器之后，电机和负载之间是非刚性传动，能够吸收振动，减小冲击，使工作机械和传动装置平稳运行。

8．溜槽既是刮板输送机机身的主体，作为货载和刮板链的支撑机构，又是采煤机的运行轨道。

溜槽分为中部溜槽、过渡溜槽、调节溜槽。

中部溜槽占绝大部分，且每节长度为 1.5m。

用来调整输送机铺设长度的调节溜槽有0.5m和1m两种。

因为机身较矮，机头、机尾较高，故机身两端和机头、机尾联接时需用1~2节过渡溜槽进行过渡，过渡槽的每节长度为0.5m。

9．刮板链按强度等级分为B、C、D三个等级，B等级强度最低，D等级强度最高。

10．刮板输送机的附属装置包括：铲煤板、挡煤板、拉紧装置、推移装置等。
