西气东输冀宁管道调度运行操作手册簿-正文

调度员工作手册（草稿）一、日常定期工作：调度员每天有大量日常定期工作，这些工作数量多、有一定的规律特别是完成的时间要求非常高，因此必须每天对照工作日程安排表，否则容易遗漏。

以下是目前每日工作中定期定时工作安排表，有时会有阶段性临时工作安排。

二、运用SCADA系统管网进行实时监控SCADA系统（又叫三遥系统，即遥讯、遥测、遥控）是一个以调度中心为中心，由各个调压站数据监控系统、各储备站计算机监控系统和网络数据通讯系统组成的星型网络系统。

1、目前我市管网已安装SCADA系统监控系统有24 处。

2.1、数据采集显示：调度中心对采集到的各种数据，在显示屏上以画面、报表、图像的形式动态显示系统的工艺过程、参数、设备工况。

2.2、历史数据查询：本系统可根据用户的实际情况定制采用与其匹配的数据库保存历史和实时数据.并能提供日数值,月数值,年数值,报警数据,用户操作记录的查询2.3、曲线趋势查询：系统可提供各种历史数据的曲线并可根据曲线对未来发展进行预测。

2.4、自定义报表自动化系统对存放在数据库中的数据，可进行最大值、最小值、平均值、累积值和其它各种特殊的运算处理。

并可根据需要，生成各类报表、趋势曲线、实用图表，包括日报、月报、年报等等3、SCADA系统在对管网运行实行监控中的实际应用3.1、不间断收集各有代表性用气点和储备站的各项技术参数，实时反映全市管网运行情况，根据管网的运行情况随时调整运行工艺，以保证管网的正常运行3.2实时监控全市管网重要场站、大型调压设备和工商用户的运行情况，对超越运行上、下限的数据和各类故障实施声、光报警、记录，便于调度人员及时派人进行抢修。

3.3根据SCADA系统提供的历史数据，预测未来用气量。

3.4查询不同时期管网运行的各种参数、记录、曲线，以便对比分析，为管网控制决策提供依据。

三、调度与派工调度与派工是调度员的基本工作内容，调度员根据领导指示安排、生产经营需要、各部门或各种业务信息反映通过电话和下发调度令的形式对相关部门相关业务进行调度派工并进行跟催督办直到完成，月末对调度令的执行情况进行统计调查并进行公示。

西气东输RMG-气体调压器及安全切断装置的整体操作说明西气东输管道工程通用操作手册气体调压计量站分输站目录01 通用操作说明 0301.1 综述01.2 气体调压计量站的操作 0301.3 漏气试验 0401.4 对人类及环境的威害 0601.5 保护措施 0601.6 万一失调时的行为02 给设备通气 06 02.1 给设备入口通气06 02.2 给过滤器部分通气06 02.3 给预加热器及高压调压器通气07 02.4 给生活用气管线通气 08 02.5 给生活用气出口管线通气1002.6 给点火装置/发电机部分通气1002.7 给到点火装置和发电机气体消耗装置的出口管线通气 1103 给设备减压1104 设备投入运行状态 11 04.1 将电预加热装置投入运行状态 11 04.2 将调压装置投入运行状态13附件- 气体调压器及安全切断装置的整体操作说明- 调压器RMG 503.0的单页说明书- 操作维修、备件、调压器RMG 503.20- 调压器RMG 300.00的单页说明书- 操作维修、备件、调压器RMG 300.20- 安全切断阀RMG 703.00的单页说明书- 操作维修、备件安全切断阀RMG 703.00- 安全切断阀RMG 720.00的单页说明书- 操作维修、备件安全切断阀RMG 720.20- 安全切断阀RMG 832.00的单页说明书- 操作维修、备件;安全切断阀RMG 832.20- 安全切断阀RMG 917.00监测装置的单页说明书- 操作维修、备件;安全切断阀RMG 917.20监测装置- 电加热器的单页说明书- 操作维修、备件;电加热器01 通用操作说明01.1 综述在试运行或进一步的操作之前，操作人员必须阅读该操作说明书。

由于与说明书不符的操作引起的对这些设备的损坏制造商不予负责。

必须理解的是，操作说明书不可能包含所有的关于设备操作和保护措施的介绍。

这里，应当明显地涉及到适用的地方性安全规程，操作人员必须严格地遵守。

输气管道运行管理
(一)输气管道的调度管理
输气管道的调度是生产运行的指挥，负责分析、调整运行参数及调配气量，制订输气方案，保证对用户的供气。

输气管道调度的主要职责包括：
(1)依据输气、供气合同，制订合理的供气方案和运行方案。

当方案或方案发生变化时，应准时调整，协调，做好气量调配工作。

(2)依据管道储气设施状况，全线运行工况及季节、昼夜用气量的特点，做好供气调峰，保障平安供气。

(3)定期分析输气管道的运行参数，包括分析和设备的输送力量，运行效率、动力消耗、清管效果等，使运行方案最优化，还应从水力、热力及气质参数变化中，准时发觉输气管道泄漏或堵塞等特别现象，并实行相应的处理措施。

(4)调整运行参数由值班调度负责下达指令。

变更自然气的运销方案，转变生产流程及特别状况下的调度指令，应由调度长批准后下达。

接受调度指令的单位，应准时反馈执行状况。

(5)在输气管道发生事故或受到事故威逼的状况下，由值班调度打算和传达紧急调度指令，由现场人员实行应急措施，防止事态扩大，同时向上级汇报状况。

(二)输气管道的运行管理
输气管道的运行管理应遵循有关的规范，如自然气管
道运行规范、输油输气管道仪表及自动化设施管理规定、输油输气管道电气设备管理规定等。

为了平安运行，应留意：
(1)管道运行压力不应高于其允许最高操作压力。

(2)管道内自然气温度应小于防腐层允许最高温度，保证管道的热应力符合设计的要求。

(3)应依据管道实际条件及输气方案，制订经济合理的运行方案与供气调峰。

(4)应配备专业技术人员对管道进行日常维护等。

附件3中国石油西气东输管道（销售）公司合同履行终结通知单工程量（供货或服务）确认单合同编号：说明：采办类合同无须填写地区管理处意见。

西气东输管道（销售）公司合同变更会签单变更编号：附件6合同变更协议（格式）变更编号：原合同编号：甲方：中国石油天然气股份有限公司西气东输管道分公司负责人：黄维和授权代表：（打印姓名）职务：（打印职务）乙方：（打印名称）法定代表人（或负责人）：授权代表：（打印名称）职务：（打印职务）签订地点：甲方与乙方于年月日在省市县乡签订合同，约定：（对原合同的标的物的种类、数量、质量、适用的技术标准、规范、参数及履行的方式、范围地点、期限等进行简单描述），并由甲方支付乙方合同总价款人民币（或美元），现根据实际情况双方经过协商约定变更协议如下：一、变更的事由（描述变更的起因、过程、进展状况、处理方法及目的等）二、变更事项1、标的（包括标的物的种类、数量、质量、适用的技术标准、规范、参数等的变更）2、支付（包括价款、币种、支付的条件、方式、期限等的变更）3、履行（包括履行方式、范围、地点、期限等的变更）4、其它三、变更的依据（原合同条款、会议纪要、谈判纪要、业主/监理的指令、费用工期计算明细及其它依据）四、变更协议的附件1、（名称、页数、其它）……五、其它事项六、本变更协议为原合同的组成部分，凡本变更协议未涉及事项仍按照原合同约定履行。

本补充协议中所用术语和措辞的含义与原合同协议书中的相应术语和措辞的含义相同。

本变更合同协议书正本一式四份，双方各持两份；副本一式四份，双方各持两份。

正副文本均具有同等效力。

甲方（盖章）：乙方（盖章）：法定代表人（或负责人）：签名授权代表：签名（或）授权代表：签名签订日期：年月日（以下空白，无内容）第二部分工程造价管理实施细则1．总则为加强压缩机站工程项目部工程造价管理，有效控制压缩机站工程建设项目投资。

根据中国石油西气东输管道公司印发的《西气东输工程西段站场工程造价管理办法》，结合压缩机站工程项目部实际情况，特制定工程造价管理实施细则。

管理制度编号：LX-FS-A76226燃气有限公司运行调度管理办法标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑燃气有限公司运行调度管理办法标准范本使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

第一章总则第一条为加强****燃气有限公司（以下简称“公司”）城市燃气输配系统生产运行调度管理工作，优化管理流程，确保燃气管道运行安全、平稳，依据公司有关规定及公司生产运行管理办法，制定本办法。

第二条本办法适用于公司的生产运行调度管理。

公司所属控股子公司参照本办法执行。

第三条本办法规定了公司所属单位生产运行管理过程中各级调度的职责权限、工作程序和应遵守的原则。

第四条公司运行调度分三级：公司调度、区域公司调度和地区公司调度（区域公司和地区公司以下简称所属单位），公司调度中心作为公司运行指挥中心，对所属单位的生产运行实行集中统一的调度管理。

第二章职责和权限第五条公司调度中心负责全公司城市燃气生产运行的调度管理，其主要职责与权限：（一）以安全生产和平稳运行为原则，优化运行方案和运行参数，高效低耗地完成公司下达的年销气指标，做好燃气购、运、销的衔接与平衡，指挥协调全公司燃气输配的生产运行工作。

目录1 概述.................................................................................................... 错误!未定义书签。

适用范围............................................ 错误!未定义书签。

编制依据............................................ 错误!未定义书签。

冀宁联络线简介...................................... 错误!未定义书签。

2 工艺系统描述与操作原则............................... 错误!未定义书签。

站场分类............................................ 错误!未定义书签。

青山分输清管站...................................... 错误!未定义书签。

安平分输压气站...................................... 错误!未定义书签。

淮安分输站.......................................... 错误!未定义书签。

泰安分输清管站...................................... 错误!未定义书签。

滕州分输站.......................................... 错误!未定义书签。

临沂末站............................................ 错误!未定义书签。

干线截断阀室........................................ 错误!未定义书签。

3 控制方式............................................. 错误!未定义书签。

输气站日常工作手册范本第一章，引言。

欢迎阅读本手册，本手册旨在为输气站的工作人员提供日常工作指导和规范。

输气站是一个重要的能源供应设施，为了确保输气站的安全运行和高效工作，我们需要遵守一系列的操作规程和安全标准。

本手册将涵盖输气站的日常操作流程、安全措施、紧急处理程序等内容，希望能够对大家的工作有所帮助。

第二章，输气站的基本概念。

1. 输气站的定义。

输气站是指用于输送天然气或其他气体的设施，通常包括压缩机、阀门、管道等设备。

2. 输气站的分类。

根据不同的功能和用途，输气站可以分为调压站、加气站、分输站等不同类型。

3. 输气站的组成。

典型的输气站包括压缩机、管道、阀门、仪表、安全设施等组成部分。

第三章，输气站的日常操作。

1. 输气站的开启和关闭。

在正常情况下，输气站需要按照规定的时间表进行开启和关闭操作，以确保供气的连续性和稳定性。

2. 输气站的检查和维护。

定期对输气站的设备进行检查和维护是非常重要的，可以有效预防设备故障和事故的发生。

3. 输气站的安全操作。

在进行输气站的操作过程中，需要严格遵守安全操作规程，确保操作人员和设备的安全。

第四章，输气站的安全措施。

1. 输气站的安全标准。

根据相关的法律法规和行业标准，输气站需要符合一系列的安全标准，以确保设施的安全运行。

2. 输气站的安全设施。

输气站需要配备一系列的安全设施，包括火灾报警系统、泄漏检测系统、紧急停车装置等，以应对突发情况。

3. 输气站的应急预案。

输气站需要制定应急预案，以应对火灾、泄漏、爆炸等紧急情况，确保人员和设备的安全。

第五章，输气站的紧急处理程序。

1. 火灾事故。

一旦发生火灾事故，需要立即启动火灾报警系统，组织人员疏散，同时采取灭火措施，确保火灾得到及时控制。

2. 泄漏事故。

在发生气体泄漏事故时，需要立即关闭相关阀门，采取控制泄漏的措施，并通知相关部门进行处理。

3. 爆炸事故。

一旦发生爆炸事故，需要立即启动紧急停车装置，组织人员疏散，并通知相关部门进行处理。

联结南北的第一条能源大运河——西气东输冀宁管道工程佚名
【期刊名称】《中国勘察设计》
【年(卷),期】2006(000)010
【摘要】冀宁管道是连结中国南北两大能源动脉-西气东输与陕京二线--的联络管线，是实现我国天然气资源互通互调，确保北京及长江三角洲天然气供应的后备保障工程，被誉为“联结南北的第一条能源大运河”。

这条管道的建设，为全国天然气资源共享，长江三角洲和环渤海两大区域实现气源多元化、供气稳定化，促进地方经济发展打下了坚实基础。

【总页数】1页(P7)
【正文语种】中文
【中图分类】TE973
【相关文献】
1.气候变化对西气东输管道工程设计中气象参数的影响——以西气东输新疆段为例[J], 马淑红;马志福
2.西气东输冀宁管道工程的设计创新点 [J], 王冰怀;王学军
3.西气东输二线干线贯通rn我国第一条天然气引进通道投产 [J], 王立敏
4.西气东输管道工程与我国天然气工业发展 [J], 陈秀岩
5.山东省济南市西气东输天然气高压管道工程简介 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

西⽓东输冀宁管道调度运⾏操作⼿册簿-正⽂⽬录1 概述 (3)1.1 适⽤范围 (3)1.2 编制依据 (3)1.3 冀宁联络线简介 (3)2 ⼯艺系统描述与操作原则 (14)2.1 站场分类 (14)2.2 青⼭分输清管站 (15)2.3 安平分输压⽓站 (18)2.4 淮安分输站 (20)2.5 泰安分输清管站 (23)2.6 滕州分输站 (29)2.7 临沂末站 (32)2.8 ⼲线截断阀室 (34)3 控制⽅式 (35)3.1 ⾃控操作⽅式 (35)3.2 设备控制⽅式 (35)4 站场⾃动控制与操作 (35)4.1 青⼭分输站 (36)4.2 安平分输压⽓站 (38)4.3 淮安分输站 (38)4.4 泰安分输站 (41)4.5 滕州分输站 (44)4.6 临沂末站 (47)4.7 ⼲线截断阀 (49)附件1 冀宁联络线全图 (50)附件2 冀宁线站场及阀室⾥程表 (51)附件3 分离设备数据单和运⾏参数 (54)附件4 计量设备数据单 (56)附件5 调压设备数据单 (58)附件6 压⼒温度参数设定 (60)附件7 电⽓设备数量⼀览表 (61)附件8 ⾃控设备配备表 (63)附件9 通信设备配备表 (64)附件10 管输⽓质要求 (65)附件11 常⽤公式和单位换算 (65)附件12 ⼩流量和间歇输送操作 (76)附件13 SCADA系统MMI操作⼿册 (78)附件14 冀宁管道站场及阀室⼯艺流程图 (79)1 概述1.1 适⽤范围1.1.1 本⼿册限于西⽓东输管道分公司调度指挥输⽓⽣产和站场⼈员⾃控操作使⽤。

1.1.2 本⼿册适⽤范围为西⽓东输管道冀宁联络线及其沿途已建⽀线和站场、线路阀室。

1.1.3 本⼿册仅⽤于指导西⽓东输管道分公司调度和站场运⾏调度⼯艺⾃控操作。

1.2 编制依据本⼿册编制参考了以下⽂献：1）冀宁联络线初步设计总说明2）冀宁联络线⼯程初步设计（0版）3）西⽓东输管道企业标准之技术标准⽂件4）西⽓东输冀宁联络线⼯艺管道及仪表流程图5）GB17820-1999 《天然⽓》6）SY/T5922-2003 天然⽓管道运⾏规范7）SY/T6233-2002 天然⽓管道试运投产规范8）SY/T6186-1996 ⽯油天然⽓管道安全规范1.3 冀宁管道简介1.3.1 线路1.3.1.1 概述西⽓东输冀宁管道⼯程纵贯江苏、⼭东、河北三省，南接西⽓东输管道青⼭分输清管站，北连陕京⼆线输⽓管道安平分输站。

中国石油天然气股份有限公司西气东输管道分公司标准化建设和管理手册之二分输站站场标准化目录前言 (5)1 现场形象 (6)1.1场区标识 (6)1.2设备标识 (6)1.3油漆涂色 (11)2 环境美化 (13)2.1室外绿化 (13)2.2室内美化 (13)2.3卫生标准 (15)3 分输站场管理标准化 (17)3.1资料标准 (17)3.1.1规章制度 (17)3.1.2运行规程 (18)3.1.3专业资料 (18)3.1.4运行记录 (25)3.1.5台帐报表 (25)3.1.6摆放标准 (26)3.2人员标准 (29)3.2.1文明形象 (29)3.2.2持证上岗 (30)3.2.3素质测评 (31)3.2.4人员职责 (32)3.2.4定期考核 (33)3.2.5员工休假 (33)3.3其它标准 (33)3.3.1库房标准 (33)3.3.2消防器具标准 (34)3.3.3车辆标准 (35)3.3.4生活标准 (36)3.3.5 HSE管理 (36)附件：西气东输各类设备完好率标准 (27)前言本分册是按照标准化站场建设的要求，结合西气东输管道所辖分输站的具体情况及特点编制成稿，侧重于分输输气站场的标准化建设与管理，南京计量中心的标准化建设参照执行，压气站中除压缩机组及配套设备之外的标准化建设可以参照此执行，其中与分输有关的内容不适用于不具备分输功能的压气站。

该分册中内容经运行处各专业校对。

1 现场形象1.1场区标识详见《标准化建设与管理手册之一视觉形象标准化》部分1.2设备标识内容：设备管理和使用所需的标志。

包括设备编号，“运行、备用、检修、故障”、“开、关”标志牌，气质流向箭头，开关状态指示等。

站场设备主要包括：流程图上所有带编号的阀门(进出站阀门、进出站放空阀门、橇体的进出口阀门、收发球阀门、分离器进出口阀门、分输出站阀门)、收球筒、发球筒、旋风分离器、过滤分离器、计量橇、调压橇、自用气撬、燃气发电机及电气设备、分析小屋及仪表设备等。

山西焦炭集团益达化工股份有限公司成立于2008年1月14日，是由山西省焦炭集团有限责任公司与山西焦炭集团临汾有限责任公司等八个市级交谈公司共同出资组建。

公司类型有限责任公司，组册资本人民币1.5亿元，法定代表人邓彤。

公司住所位于山西省介休市义安镇焦化工业园区。

公司现有注册资本5亿多元，下辖市级控股公司9个，全资及控股子分公司10个，驻外办事机构1个，焦炭产量1600余万吨；资产总额近30亿元，净资产9.8亿元。

其中控股的山西焦炭集团国际贸易公司是商务部核准的全国48家出口焦炭企业之一。

企业建在介休的益兴焦化厂和益隆焦化厂的焦炉及化产装置建设完善，全部投产后每小时有53000m3/h的富裕焦炉煤气，合理利用资源。

保护环境是企业能否长久生存的关键因素，因此企业觉得建设利用剩余焦炉气生产甲醇的生产装置。

项目以气定产为年产20万吨甲醇装置。

生产规模：甲醇装置公称规模：200000吨/年实际生产能力：197936吨/年；杂醇1385吨/年。

生产调度的概念生产调度就是组织执行生产进度计划的工作。

生产调度以生产进度计划为依据，生产进度计划要通过生产调度来实现。

生产调度的必要性是由工业企业生产活动的性质决定的。

现代工业企业，生产环节多，协作关系复杂，生产连续性强，情况变化快，某一局部发生故障，或某一措施没有按期实现，往往会波及整个生产系统的运行。

因此，加强生产调度工作，对于及时了解、掌握生产进度，研究分析影响生产的各种因素，根据不同情况采取相应对策，使差距缩小或恢复正常是非常重要的。

生产调度工作的作用生产计划和生产作业计划编制出来之后，还仅仅是纸上的东西，要组织计划的实施，把纸上的计划变成现实的可供销售的产品，就需要一个部门去组织实现这项任务，这就是生产调度。

1、保证生产过程顺利运行，组织实现生产作业计划编制生产计划和生产作业计划，无论考虑多么周密，安排如何具体，也不可能预见到实际生产过程中的一切变化。

实际生产过程中，情况十分复杂，千变万化，有局部的，也有整体的；有内部的，也有外部的；有工艺方面的，也有设备方面的；有主观因素，也有客观因素。

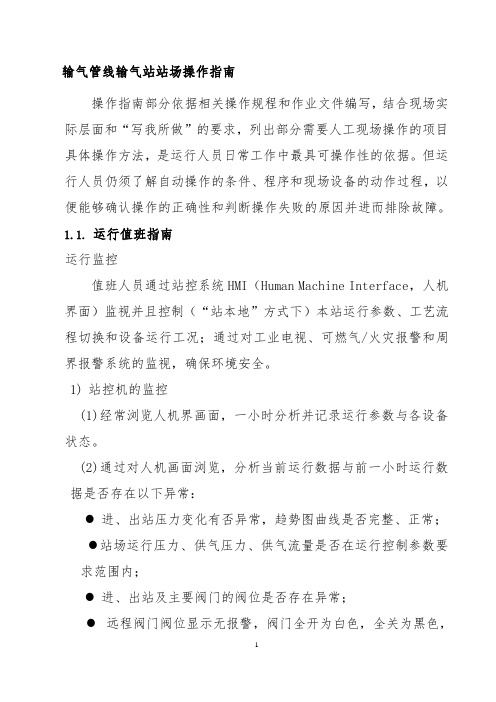

输气管线输气站站场操作指南操作指南部分依据相关操作规程和作业文件编写，结合现场实际层面和“写我所做”的要求，列出部分需要人工现场操作的项目具体操作方法，是运行人员日常工作中最具可操作性的依据。

但运行人员仍须了解自动操作的条件、程序和现场设备的动作过程，以便能够确认操作的正确性和判断操作失败的原因并进而排除故障。

1.1.运行值班指南运行监控值班人员通过站控系统HMI（Human Machine Interface，人机界面）监视并且控制（“站本地”方式下）本站运行参数、工艺流程切换和设备运行工况；通过对工业电视、可燃气/火灾报警和周界报警系统的监视，确保环境安全。

1)站控机的监控(1)经常浏览人机界画面，一小时分析并记录运行参数与各设备状态。

(2)通过对人机画面浏览，分析当前运行数据与前一小时运行数据是否存在以下异常：●进、出站压力变化有否异常，趋势图曲线是否完整、正常；●站场运行压力、供气压力、供气流量是否在运行控制参数要求范围内；●进、出站及主要阀门的阀位是否存在异常；●远程阀门阀位显示无报警，阀门全开为白色，全关为黑色，中间状态为灰色（限于调节阀），运行状态为绿色；●计量压力应高于进出口方向压力0.1MPa。

直通流程压力偏差不大于0.06MPa，调压系统压力各支路保持一致；●SCS系统设定方式显示正常，窗口是否有报警；●分离器、调压和计量回路的投用情况。

(3)报警记录与打印正常。

报表打印机与报警打印机联机状态正常，不缺纸；报警即时打印，报表按设定时间打印或按需要即可打印。

(4)发生报警后，必须立即记录报警信息，并到现场检查，确认无异常后再确认报警，并核实报警打印机是否进行正常打印。

2)可燃气/火灾报警系统的监控(1)出现报警立即处理和确认；(2)数据和信号灯显示正常，无报警与故障显示。

3)运行监控记录内容与要求运行监控记录内容与要求表4）PLC系统的监控a. CPU模块指示灯含义RUN—单独运行 REM—运行+编程 PROG—停止I/O（状态通信） ST—状态（亮为1） FLT—故障OK—指与PLC通讯OKFORCE—输入强制信号（模拟、数字量），桔黄（使能），深黄（强制未使能）RS232—通信状态及频率BAT—电池（周围环境越高越不好，锂电池30℃以下较好）OK—处理器（绿灯正常，红灯故障）b. LED模块指示灯状态5）运行监控记录表见《XX站监控记录表》。
