高教传热学第四版课件第9章

第九章 传热过程分析和换热器计算在这一章里讨论几种典型的传热过程，如通过平壁、圆筒壁和肋壁的传热过程通过分析得出它们的计算公式。

由于换热器是工程上常用的热交换设备，其中的热交换过程都是一些典型的传热过程。

因此，在这里我们对一些简单的换热器进行热平衡分析，介绍它们的热计算方法，以此作为应用传热学知识的一个较为完整的实例。

9－1传热过程分析在实际的工业过程和日常生活中存在着的大量的热量传递过程常常不是以单一的热量传递方式出现，而多是以复合的或综合的方式出现。

在这些同时存在多种热量传递方式的热传递过程中，我们常常把传热过程和复合换热过程作为研究和讨论的重点。

对于前者，传热过程是定义为热流体通过固体壁面把热量传给冷流体的综合热量传递过程，在第一章中我们对通过大平壁的传热过程进行了简单的分析，并给出了计算传热量的公式 t kF Q ∆=， 9－1式中，Q 为冷热流体之间的传热热流量，W ；F 为传热面积，m 2；t ∆为热流体与冷流体间的某个平均温差，o C ；k 为传热系数，W/(⋅2m o C)。

在数值上，传热系数等于冷、热流体间温差t ∆=1 o C 、传热面积A =1 m 2时的热流量值，是一个表征传热过程强烈程度的物理量。

在这一章中我们除对通过平壁的传热过程进行较为详细的讨论之外，还要讨论通过圆筒壁的传热过程，通过肋壁的传热过程，以及在此基础上对一些简单的包含传热过程的换热器进行相应的热分析和热计算。

对于后者，复合换热是定义为在同一个换热表面上同时存在着两种以上的热量传递方式，如气体和固体壁面之间的热传递过程，就同时存在着固体壁面和气体之间的对流换热以及因气体为透明介质而发生的固体壁面和包围该固体壁面的物体之间的辐射换热，如果气体为有辐射性能的气体，那么还存在固体壁面和气体之间的辐射换热。

这样，固体壁面和它所处的环境之间就存在着一个复合换热过程。

下面我们来讨论一个典型的复合换热过程，即一个热表面在环境中的冷却过程，如图9－1所示。

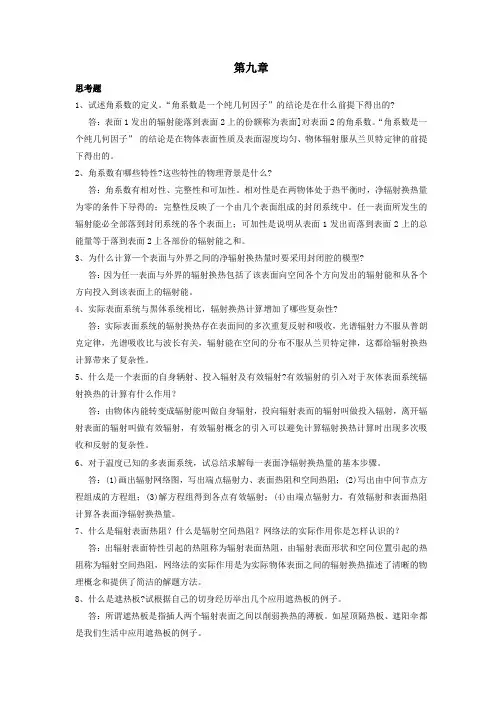

第九章思考题1、试述角系数的定义。

“角系数是一个纯几何因子”的结论是在什么前提下得出的?答：表面1发出的辐射能落到表面2上的份额称为表面]对表面2的角系数。

“角系数是一个纯几何因子”的结论是在物体表面性质及表面湿度均匀、物体辐射服从兰贝特定律的前提下得出的。

2、角系数有哪些特性?这些特性的物理背景是什么?答：角系数有相对性、完整性和可加性。

相对性是在两物体处于热平衡时，净辐射换热量为零的条件下导得的；完整性反映了一个由几个表面组成的封闭系统中。

任一表面所发生的辐射能必全部落到封闭系统的各个表面上；可加性是说明从表面1发出而落到表面2上的总能量等于落到表面2上各部份的辐射能之和。

3、为什么计算—个表面与外界之间的净辐射换热量时要采用封闭腔的模型?答：因为任一表面与外界的辐射换热包括了该表面向空间各个方向发出的辐射能和从各个方向投入到该表面上的辐射能。

4、实际表面系统与黑体系统相比，辐射换热计算增加了哪些复杂性?答：实际表面系统的辐射换热存在表面间的多次重复反射和吸收，光谱辐射力不服从普朗克定律，光谱吸收比与波长有关，辐射能在空间的分布不服从兰贝特定律，这都给辐射换热计算带来了复杂性。

5、什么是一个表面的自身辆射、投入辐射及有效辐射?有效辐射的引入对于灰体表面系统辐射换热的计算有什么作用？答：由物体内能转变成辐射能叫做自身辐射，投向辐射表而的辐射叫做投入辐射，离开辐射表面的辐射叫做有效辐射，有效辐射概念的引入可以避免计算辐射换热计算时出现多次吸收和反射的复杂性。

6、对于温度已知的多表面系统，试总结求解每一表面净辐射换热量的基本步骤。

答：(1)画出辐射网络图，写出端点辐射力、表面热阻和空间热阻；(2)写出由中间节点方程组成的方程组；(3)解方程组得到各点有效辐射；(4)由端点辐射力，有效辐射和表面热阻计算各表面净辐射换热量。

7、什么是辐射表面热阻？什么是辐射空间热阻？网络法的实际作用你是怎样认识的？答：出辐射表面特性引起的热阻称为辐射表面热阻，由辐射表面形状和空间位置引起的热阻称为辐射空间热阻，网络法的实际作用是为实际物体表面之间的辐射换热描述了清晰的物理概念和提供了简洁的解题方法。

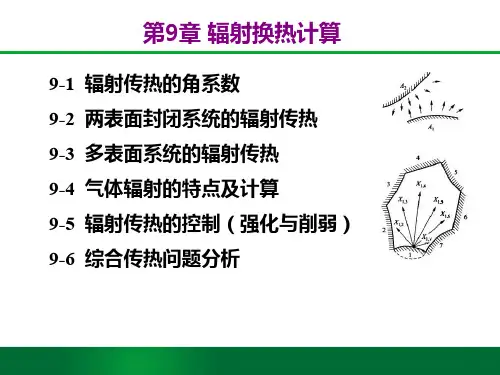

第9章 辐射传热的计算课堂讲解课后作业【9-6】试用简捷方法确定本题附图中的角系数X 1,2。

【解】 (1) 由于121=X ，1,222,11X A X A =0.42443424321211,222,1==⨯⨯⨯===ππl R l R A A A X A X(2) 由于121=X ，1,222,11X A X A =0.5212221211,222,1=====R R A A A X A X ππ (3) 根据(2)的结论，由于对称性125.00.5412,1=⨯=X(4) 假设球的顶部有一块无限大的平板存在，由于对称性0.52,1=X【9-8】已知：如图a 、b 。

求：角系数。

【解】(a) A,2A B A,A 1,21B 1,12B A,1A 1X A X A X A X A X A +++=+++由于对称性，则()1,21B 1,11,21B 1,12B A,1A 1222X A X A X A X A X A +=+=+++。

1A 12A A =+ ，1,2B 1,2B A,1X X X +=∴++B 1,2B A,11,2X X X -=++X =1，Y =2175.01,2=X(b) 扩充图(b)，得1'由扩充图可知，2.021,='X ，由于对称性，可得：05.042.04121,1,2==='X X 1,222,11X A X A =2.005.041,21211,222,1=⨯===X A A A X A X【9-18】一管状电加热器内表面温度为900K 、ε=1，试计算从加热表面投入到圆盘上的总辐射能（见附图）。

【解】表面2发出而落到表面1上的辐射能应为2,11b 1X E A =Φ； 按角系数的对称性，1,222,11X A X A =；做虚拟表面3及4，则可有4,21,23,2X X X +=，即4,23,21,2X X X -=，其中3,2X ，4,2X 为两平行圆盘间辐射角系数。

第九章思考题1、试述角系数的定义。

“角系数是一个纯几何因子”的结论是在什么前提下得出的?答：表面1发出的辐射能落到表面2上的份额称为表面]对表面2的角系数。

“角系数是一个纯几何因子”的结论是在物体表面性质及表面湿度均匀、物体辐射服从兰贝特定律的前提下得出的。

2、角系数有哪些特性?这些特性的物理背景是什么?答：角系数有相对性、完整性和可加性。

相对性是在两物体处于热平衡时，净辐射换热量为零的条件下导得的；完整性反映了一个由几个表面组成的封闭系统中。

任一表面所发生的辐射能必全部落到封闭系统的各个表面上；可加性是说明从表面1发出而落到表面2上的总能量等于落到表面2上各部份的辐射能之和。

3、为什么计算—个表面与外界之间的净辐射换热量时要采用封闭腔的模型?答：因为任一表面与外界的辐射换热包括了该表面向空间各个方向发出的辐射能和从各个方向投入到该表面上的辐射能。

4、实际表面系统与黑体系统相比，辐射换热计算增加了哪些复杂性?答：实际表面系统的辐射换热存在表面间的多次重复反射和吸收，光谱辐射力不服从普朗克定律，光谱吸收比与波长有关，辐射能在空间的分布不服从兰贝特定律，这都给辐射换热计算带来了复杂性。

5、什么是一个表面的自身辆射、投入辐射及有效辐射?有效辐射的引入对于灰体表面系统辐射换热的计算有什么作用？答：由物体内能转变成辐射能叫做自身辐射，投向辐射表而的辐射叫做投入辐射，离开辐射表面的辐射叫做有效辐射，有效辐射概念的引入可以避免计算辐射换热计算时出现多次吸收和反射的复杂性。

6、对于温度已知的多表面系统，试总结求解每一表面净辐射换热量的基本步骤。

答：(1)画出辐射网络图，写出端点辐射力、表面热阻和空间热阻；(2)写出由中间节点方程组成的方程组；(3)解方程组得到各点有效辐射；(4)由端点辐射力，有效辐射和表面热阻计算各表面净辐射换热量。

7、什么是辐射表面热阻？什么是辐射空间热阻？网络法的实际作用你是怎样认识的？答：出辐射表面特性引起的热阻称为辐射表面热阻，由辐射表面形状和空间位置引起的热阻称为辐射空间热阻，网络法的实际作用是为实际物体表面之间的辐射换热描述了清晰的物理概念和提供了简洁的解题方法。

9. 热辐射基本定律及物体的辐射特性9.1 知识结构1． 辐射换热的特点；2． 基本定律(Planck ，Wien ，S-B ，Lambert ，Kirchoff(推论))；3． 定义：黑体，灰体，黑度(发射率)，光谱黑度，定向黑度，吸收比，光谱吸收比，辐射力，光谱辐射力，定向辐射力，定向辐射强度9.2 重点内容剖析9.2.1 热辐射的基本概念一、热辐射的物理本质辐射——物体通过电磁波传递能量的现象热辐射——由于热的原因而产生的电磁波辐射（改变物体内部微观粒子的热运动状态，将部分内能转换为电磁波的能量发送出去的过程）不同温度 —— 辐射特性 不同波长不同方向 —— 吸收特性 —— 不同波长辐射和吸收的总效果——辐射换热 热辐射传播速度c 、波长λ和频率f 之间的关系：c=f ·λ 热辐射的主要波谱：紫外 可见 红外0.1 0.38 0.76 4 20 100 μm工程材料辐射(T <2000K)二、吸收比、反射比和穿透比热辐射到达物体表面后的传播途径如图9-1。

根据热平衡原理，投入辐射等于反射辐射、吸收辐射和穿透辐射之和。

11=++⇒=++⇒++=τρατρατραQQ Q Q Q Q Q Q Q Q (9-1) 理想体：吸收比 α=1 → 绝对黑体（黑体）反射比 ρ=1 → 镜体（对于漫反射称为白体） 穿透比 τ=1 → 绝对透明体（透明体）9.2.2 黑体辐射辐射力——单位时间内物体单位表面积向半球空间所有方向发射的全部波长的辐射能总量，记为：E 。

光谱辐射力——单位时间内物体单位表面积向半球空间所有方向发射的某一波长的辐射能，记为：E λ。

显然：⎰∞=λλd E E (9-2)()表面特性,,λλT f E =一、普朗克定律（黑体的光谱辐射力）()3/51/12m W e c E T c b -=-λλλ (9-3)式中：λ——波长，m ；T ——黑体的绝对温度，K ；C 1——第一辐射常量，3.742×10-16 W ·m 2 C 2——第二辐射常量，1.4388×10-2 m ·K由普朗克定律，令：m K T E b 3max 108976.20-⨯=⇒=∂∂λλλ(9-4)其中：max λ为某一温度下最大光谱辐射力所对应的波长（如图9-2）。
