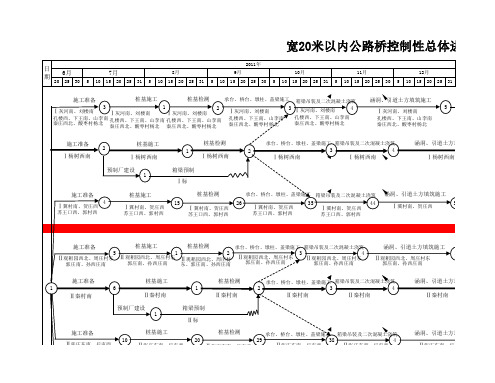

时标网络图案例

§5-1 网络图的概念及其参数计算一网络图的基本概念：conception of network在网络图中，带箭头的线段，称箭线，可表示下列项目：①表示单位工程：如路线、隧道、桥梁等，绘制总网络图。

②表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部网络图。

③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。

箭线表示的具体内容取决于网络图的祥略程度。

箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。

（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。

是瞬间概念，不消耗时间和资源。

图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。

节点沿箭线由左到右从小到大。

a 一项工作中与箭尾衔接的节点，称工作的始节点。

一项工作中与箭头衔接的节点，称工作的终节点。

b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。

其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。

①②：a为b的紧前工作。

②③b为a的紧后工作。

图中用i、j两个编号表示一个工作，称双代号。

如用i一个节点序号表示一项工作，则称单代号。

在此先介绍双代号网络图的绘制。

（3）线路：line指网络图中从原始节点到结束节点之间可连通的线路。

a 两节点间的通路称线段。

b 需工作时间最长的线路，称关键线路。

①②④⑤⑥c位于关键线路上的工作称关键工作。

3虚箭线的运用：从上面的图中大家可以看到一种虚箭线，它表示的是虚工作，是一项虚设的工作。

其作用是为了正确的反映各项工作之间的关系，虚工作即不占用时间也不消耗资源。

如上例中的虚工作仅表示扎筋1和扎筋2之间的关系。

即扎筋2不仅应支模2后开始，同时也应在扎筋1之后才能开始。

又例：a的紧后是c、d，b的紧后是d。

绘制网络关系图：A B C D引入虚箭线表示a、d的关系。

同时要注意半约束关系的绘制方法先绘制a的紧后工序c，b的紧后工序d，然后运用虚箭线表示出a 和d的关系。

双代号网络计划一、双代号网络图双代号网络图是以箭线及其两端节点的编号表示工作的网络图，如图所示。

从下图中可以看出双代号网络图由箭线、节点、线路三个基本要素组成。

（一）基本要素1.箭线（工作）（1）在双代号网络图中，每一条箭线表示一项工作。

箭线的箭尾节点表示该工作的开始，箭头节点表示该工作的结束。

工作的名称标注在箭线的上方，完成该项工作所需要的持续时间标注在箭线的下方。

如图所示。

由于一项工作需用一条箭线和其箭尾和箭头处两个圆圈中的号码来表示，故称为双代号表示法。

（2）在双代号网络图中，任意一条实箭线都要占用时间、消耗资源（有时，只占时间，不消耗资源，如混凝土的养护）。

在建筑工程中，一条箭线表示项目中的一个施工过程，它可以是一道工序、一个分项工程、一个分部工程或一个单位工程，其粗细程度、大小范围的划分根据计划任务的需要来确定。

（3）在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要应用虚箭线，其表示方法如图所示。

虚箭线是实际工作中并不存在的一项虚拟工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。

联系作用是指应用虚箭线正确表达工作之间相互依存的关系；区分作用是指双代号网络图中每一项工作都必须用一条箭线和两个代号表示，若两项工作的代号相同时，应使用虚工作加以区分，如图所示；断路作用是用虚箭线断掉多余联系（即在网络图中把无联系的工作联接上了时，应加上虚工作将其断开）。

（4）在无时间坐标限制的网络图中，箭线的长度原则上可以任意画，其占用的时间以下方标注的时间参数为准。

箭线可以为直线、折线或斜线，但其行进方向均应从左向右，如图所示。

在有时间坐标限制的网络图中，箭线的长度必须根据完成该工作所需持续时间的大小按比例绘制。

（5）在双代号网络图中，各项工作之间的关系如图所示。

通常将被研究的对象称为本i 工作表示，紧排在本工作之前的工作称为紧前工作，紧排在本工作之后的工工作，用j作称为紧后工作，与之平行进行的工作称为平行工作。

时标网络计划图双代号时标网络计划(以下简称时标网络计划)是以时间坐标为尺度表示工作时间的网络计划。

时标的时间单位应根据需要在编制网络计划之前确定，可为时、天、周、月或季等。

由于时标网络计划具有形象直观、计算量小的突出优点，因此，其在工程实践中应用比较普遍。

一、时标网络计划的特点和适用范围1.时标网络计划的特点时标网络计划与无时标网络计划相比，主要具有以下特点∶(1)它兼有网络计划与横道计划两者的优点，能够清楚地表明计划的时间进程。

(2)时标网络计划能在图上直接显示各项工作的开始与完成时间、工作自由时差及关键线路。

(3)时标网络计划在绘制中受到时间坐标的限制，因此不易产生循环回路之类的逻辑错误。

(4)利用时标网络计划图可以直接统计资源的需要量，以便进行资源优化和调整。

(5)因为箭线受时标的约束，故绘图不易，修改也较困难，往往要重新绘图，不过使用计算机较易解决这一问题。

2.时标网络计划的适用范围时标网络计划主要适用于以下几种情况∶(1)工作项目较少且工艺过程比较简单的施工计划，能快速绘制与调整。

(2)年、季、月等周期性网络计划。

(3)作业性网络计划。

(4)局部网络计划。

(5)使用实际进度前锋线进行进度控制的网络计划。

有时为了便于在图上直接表示每项工作的进度，可将已绘制好的网络计划再复制成时标网络计划(可用电子计算机来完成)。

二、时标网络计划的编制1.时标网络计划编制的一般规定(1)时标网络计划应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

无论哪一种箭线，均应在其末端绘出箭头。

(2)当工作中有时差时，按图3-34所示的方式表达，波形线紧接在实箭线的末端；当虚工作有时差时，按图3-35方式表达，不得在波线之后画实线。

图3-34 时标网络计划的箭线画法图3-35 虚工作含有时差时的表示方法(3)时标网络计划中所有符号在时间坐标上的水平投影位置，都必须与其时间参数相对应。

节点中心必须对准相应的时标位置。

双代号网络图：工作的自由时差=本工作紧后工作最早开始时间的最小值-本工作的最早完成时间一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

时标网络图案例时标网络图案例【篇一：时标网络图案例】网络图说明：计划开工2012年7月30日，计划竣工2013年3月30日。

智能楼宇专家2011-07-01结束时间起始时间2013-03-302012-07-30校对人审核人绘图人项目负责人系统工程技术有限公司备注：文件名总工期244天?区弱电系统工程横道图0102030405060708090100110120130140150160170180190200 210220230240 5日12日19日26日2日9日16日23日30日7日14日21日28日4日11日18日25日 2日 9日16日23日30日6日13日20日27日 3日10日17日24日 3日10日17日24日30六星期2012. 2012. 82012. 92012.102012.112012.122013. 12013. 22013. 3工程月 1 2 3 4 5 6 7 8 9进度标尺0102030405060708090100110120130140150160170180190200 210220230240序号工作名称持续时间 1施工准备 7 2管道预留 25 3管路疏通 7 4可视对讲及门禁一卡通穿线校线 16 5总平线缆敷设 16 6楼内线缆敷设 65 7总平线缆测试标识 2 8可视对讲线缆测试及临时标识 5 9总平基础及底座定位安装16 10安防设备机房清理 4 11门禁系统安装 10 12安防机房设备安装 15 13总平前端设备安装 20 14 门禁系统联调 8 15可视对讲安装接线 10 16总平分专业局部测试8 17系统接地及电磁干扰测试 3 18总平系统联合测试 8 19停车场安全岛建设及预埋 16 20楼内设备基座及辅助支架等安装 32 21总平局部调试 6 22总平系统联合调试 8 23停车系统设备安装 22 24稳定性测试 7 25总平系统试运行 10 26 楼内前端设备安装 25 27停车系统连接调试 10 28设备连接及调试 47 29设备电磁干扰测试 19 30设备试运行 22 31项目移交 14某某工程标尺0306090120150180210240半月下上下上下上下上下上下上下上下上下月20122012. 82012. 92012.102012.112012.122013. 12013. 22013. 3工程月 1 2 3 4 5 6 7 8 9进度标尺 0306090120150180210240网络图说明：区弱电系统工程网络图总平系统联合调试8管路疏通7管道预留25施工准备7楼内线缆敷设65可视对讲线缆测试及临时标识5总平线缆16对讲及门禁一卡通16可视安防机房设备安装15系统安装10总平分专业局部测试8系统接地及电磁干扰测试3总平系统联合测试8总平局部调试6进场门禁系统联调8门禁稳定性测试7总平系统试运行10总平基础及底座定162机房清理4总平前端设备安装20可视对讲安装接线10总平线缆测试标识8安防设备停车场安全岛建设16楼内设备基座及辅助支架等安装32楼内前端设备安装25停车系统连接调试10设备连接及调试47设备电磁干扰19设备试运行22项目移交14停车系统设备22项目竣工2345679101112131415 161718 19202122232425262728【篇二：时标网络图案例】双代号时标网络图自由时差和总时差的计算是经常考到的，我在学习中总结了一些简单的分析方法，希望可以帮助大家更快更准确的解决双代号时标网络图时间参数的计算。

-项目管理-时标网络图
§5-2 时标网络图的绘制
一时标网络图的概念及特点：
1 时标网络图：
指网络图中各工序的箭线在横坐标上的投影长度要等于该工序的持续时间。

2 特点：
（1）工序工作时间一目了然、直观易懂。

（2）可直接看出网络图的时间参数。

（3）可在网络图的下面绘制资源需要量曲线。

（4）修改、调整较麻烦。

（4）用水平波形线把实线部分与该工序的完工节点连接起来，波线水平投影长度是该工序的自由时差。

（5）虚工作不占用时间，因此用虚箭线连接各相关节点以表示逻辑关系。

2 按工序最迟必须结束时间绘制带时间坐标的网络计划图：（1）确定各工序的最迟必须结束节点位置。
