成套配电柜及动力开关柜(盘)安装技术交底一、概述本文档主要针对成套配电柜及动力开关柜(盘)的安装技术进行详细的介绍和交底。
成套配电柜及动力开关柜(盘)是电力系统中的重要设备，对于保障电力系统的稳定运行至关重要，因此，安装过程需要严格遵循操作规范，确保设备的正常运行和使用寿命。
二、准备工作在进行成套配电柜及动力开关柜(盘)的安装前，需要完成以下准备工作：1. 工作计划制定好详细的安装计划，包括安装顺序、安装时间、安装工具、安装人员等。
2. 安装环境确保安装环境符合要求，包括地面平整、空气流通、湿度适宜等条件。
3. 工具准备准备好必要的工具，包括螺丝刀、扳手、电动工具等。
4. 安装材料准备准备好各种安装材料，包括导线、电缆、绝缘材料等。
三、安装步骤1. 现场勘察在进行安装前，需要对安装现场进行勘察，确定安装的位置、尺寸、电源等信息。
2. 机柜的安装按照设计图纸确定机柜的安装位置，调整机柜的高度，使其能够自然接入电缆，保证机柜与地面之间有足够的空间以便进行线缆的沟通和系统维护。
在安装过程中要对齐水平。
3. 线缆的安装根据设计要求安装线缆，将线缆从楼道或屋顶埋设到机柜位置，保证整个线路畅通，没有任何遮挡物，线缆应尽量避免和机柜之间的弯曲，线缆固定要可靠。
4. 设备的安装根据线路安装情况，进行机柜设备的安装，安装过程中要仔细检查设备的位置和固定是否符合要求，以及接线是否正确。
5. 地线的安装进行地线的安装，保证地线接触良好、线路通畅，不受外部影响干扰，将地线设置在专门的装置内，防止接触不良。
6. 测试和验收在所有设备都安装完成之后，进行一次系统测试和验收，确保设备的正常运行以及各功能的正常使用。
四、注意事项在成套配电柜及动力开关柜(盘)的安装过程中，需要注意以下几点：1. 安装位置机柜的安装位置应设在电源网线与保护接地系统范围之内，以保证电源与地线的连接良好。
2. 确保接地完好进行接地连接时必须确保接地线具有良好的导电性能，接地点处线路要严格遵循标准，保证接地电阻符合标准。
1.总则1.1 适用范围本工艺标准适用于工业与民用建筑的电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
1.2 编制依据《建筑电气工程施工质量验收规范》GB50303-20022.施工准备2.1 技术准备2.1.3 配备相应的施工质量验收规范。
2.2 材料准备(1)型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
(2)镀锌制品表面无锈斑，有合格证和质量证明书。
(3)配电箱箱体应有一定的机械强度，周边平整无损伤。
铁制箱体二层底板厚度不小于1.5mm。
(4)导线电缆的规格型号必须符合设计要求，有产品合格证。
2.3 主要机具设备准备2.4 作业条件3.施工工艺流程3.1 工艺流程基础型钢制作安装→柜（屏、台、盘）安装→柜内配线→绝缘摇测→通电试运行。
清理箱体→盘面安装、箱内配线→绝缘摇测→通电试运行→面板安装。
3.2 施工工艺(1)型钢预先调直，除锈。
(2)型钢可根据配电柜的尺寸规格大小而定，一般型钢可选用5-10#槽钢或L50×50×5的角钢制作。
(3)基础型钢架可预制或现场焊接。
按施工图纸所标位置，将预制好的基础型钢架或型钢焊牢在基础预埋铁上。
用水平尺找平，校正。
安装好的基础型钢应高出地面10cm。
基础型钢安装方法如下：a．随土建施工时在基础上根据型钢固定尺寸，先预埋好地脚螺栓，待基础强度符合要求后再安放型钢。
也可在基础施工时留置方洞，基础型钢与地脚螺栓同时配合土建施工进行安装。
b．随土建施工时预先埋设固定基础型钢的底板，待安装基础型钢时与底板进行焊接。
(4)基础型钢与接地母线连接，将接地扁钢引入并与基础型钢两端焊牢。
焊接长度为接地扁钢的2倍。
(5)基础型钢安装完毕后涂刷防锈漆两道。
(6)基础型钢安装允许偏差见附表1。
(1)柜（屏、台）安装应按施工图纸布置，事先编好设备号、位号，按顺序将柜（屏、台）安放到基础型钢上。
(2)单独柜（屏、台）只找正面板与侧面的垂直度。
建筑电气工程柜（屏、台、箱、盘）安装与配线柜、屏、台、箱、盘安装垂直度允许偏差为0.0015，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm测量定位按设计施工图纸所标定位置及坐标方位、尺寸，进行测量放线，确定设备安装的底盘线和中心线。
同时应复核预埋件的位置尺寸和标高，以及预埋件规格和数量，如出现异常现象应及时调整，确保设备安装质量。
安装操作应按施工图纸的布局，按顺序将柜坐落在基础型钢架上。
单体独立的柜（盘）应控制柜面和侧面的垂直度。
成排组合柜（盘）就位之后，首先，找正两端的柜，由柜的下面向上2/3高度挂通线，找准调正，使组合柜（盘）正面平顺为准。
找正时采用0.5mm铁片进行调整，每组垫片不能超过3片。
调整后及时做临时固定，按柜固定螺孔尺寸，用手电钻在基础型钢架上钻孔，分别用M12、M16镀锌螺栓固定。
紧固时受力要均匀，并应有防松措施。
安装示例控制屏、控制盘的安装形式如附图36、37所示。
a）b）c)a)安装在控制导线沟上b）安装在地坪上c）潮湿和污染严重室内线管端的密封1-钢管2麻丝密封层3-沥青层4-水泥护口附图36控制盘、屏引入线的敷设方式1-埋入钢板固定件2-焊接点3-支持槽钢4-控制盘附图37控制盘的安装方式6、柜（屏、台、箱、盘）间配线柜、屏、台、箱、盘间配裂：电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入①电缆及芯线要求GB50171-1992《电气装置安装工程盘、柜及二次回路结线施工及验收规范》第4.0.4条规定，引入盘、柜内的电缆及其芯线应符合下列要求：引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。

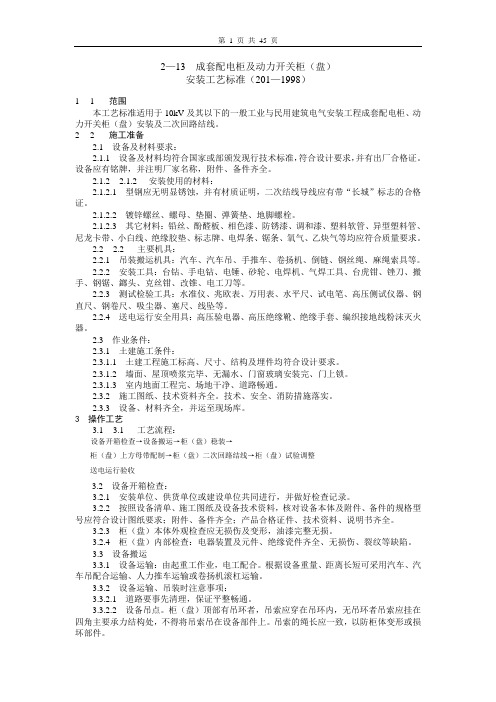

2—13 成套配电柜及动力开关柜（盘）安装工艺标准（201—1998）11范围本工艺标准适用于10kV及其以下的一般工业与民用建筑电气安装工程成套配电柜、动力开关柜（盘）安装及二次回路结线。
22施工准备2.1 设备及材料要求：2.1.1 设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。
设备应有铭牌，并注明厂家名称，附件、备件齐全。
2.1.2 2.1.2安装使用的材料：2.1.2.1 型钢应无明显锈蚀，并有材质证明，二次结线导线应有带“长城”标志的合格证。
2.1.2.2 镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。
2.1.2.3 其它材料：铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙卡带、小白线、绝缘胶垫、标志牌、电焊条、锯条、氧气、乙炔气等均应符合质量要求。
2.2 2.2主要机具：2.2.1 吊装搬运机具：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等。
2.2.2 安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、搬手、钢锯、鎯头、克丝钳、改锥、电工刀等。
2.2.3 测试检验工具：水准仪、兆欧表、万用表、水平尺、试电笔、高压侧试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。
2.2.4 送电运行安全用具：高压验电器、高压绝缘靴、绝缘手套、编织接地线粉沫灭火器。
2.3 作业条件：2.3.1 土建施工条件：2.3.1.1 土建工程施工标高、尺寸、结构及埋件均符合设计要求。
2.3.1.2 墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。
2.3.1.3 室内地面工程完、场地干净、道路畅通。
2.3.2 施工图纸、技术资料齐全。
技术、安全、消防措施落实。
2.3.3 设备、材料齐全，并运至现场库。
3 操作工艺3.1 3.1工艺流程：设备开箱检查→设备搬运→柜（盘）稳装→柜（盘）上方母带配制→柜（盘）二次回路结线→柜（盘）试验调整送电运行验收3.2 设备开箱检查：3.2.1 安装单位、供货单位或建设单位共同进行，并做好检查记录。
成套配电柜及动力开关柜安装配电柜是电力系统中的重要设备，起着对电能进行配电、控制和保护的作用。
动力开关柜则用于控制各种电动机的运行，保证电机的正常工作。
本文将重点探讨成套配电柜及动力开关柜的安装过程和要注意的事项。
一、成套配电柜安装1. 设备准备首先，需要检查所有配电柜设备是否齐全，并进行清点。
确保每个配电柜都配备了所需的电器元件，例如断路器、熔断器、电流互感器等。
同时，检查所购买的设备是否与设计要求一致。
2. 安装位置确定确定好每个配电柜的安装位置，确保安装位置符合设计要求，如通风、防潮等。
根据实际情况选择合适的高度，确保工作人员在操作配电柜时的视角和操作便利性。
3. 电缆预留在安装位置上预留出合适的电缆通道，方便后续的电缆敷设。
确保电缆通道的规格与设备所需电缆的规格相匹配。
4. 安装固定将配电柜按照设计图纸的要求固定在安装位置上。
一般来说，配电柜的固定应采用螺栓加密封胶，以确保固定牢固，并起到防震的作用。
5. 电缆接线按照设计要求，进行各个配电柜之间的电缆接线。
确保电缆接头牢固可靠，接线正确，避免出现短路或其他故障。
6. 联动测试在安装完成后，进行配电柜的联动测试。
通过测试，验证配电柜的正常工作。
确保各个配电柜之间的通讯联动功能正常，相互之间没有冲突。
二、动力开关柜安装1. 设备准备与成套配电柜类似，首先需要准备好动力开关柜所需的各种设备。
确保所购买的设备与设计要求一致，并清点设备是否齐全。
2. 安装位置确定确定每个动力开关柜的安装位置，要与所控制的电机设备相对应。
确保安装位置大小合适，并遵循相应的安全距离要求。
3. 电缆预留根据设计要求，在安装位置上预留合适的电缆通道。
编制合理的线路布置图，确保后续的电缆敷设符合要求，并方便维护与检修。
4. 安装固定将动力开关柜按照设计要求固定在安装位置上。
使用螺栓加密封胶等方式进行固定，确保牢固可靠。
5. 电缆接线根据设计要求，进行电缆与开关柜之间的接线。
盘柜安装总结低压成套配电柜及动力开关柜（盘）照明配电箱施工工艺标准安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。
同时还应检查安装单位的施工机具安排状况，督促安装单位对施工机具进行检查，确保状态良好。
高压设备到达现场前，配电室、地沟、基础槽钢应已完全竣工1)、配电室配电室：配电室施工前，要将建配电室所需的详细图纸交予施工方（合同签订后2周内，重点要落实客户对图纸的位置、内容、完成时间确认），并且在配电室建设过程中，我方或协作单位的技术人员要在现场监督，避免施工错误。
（配电室建设大约需2周左右）检查配电室配电屏（盘）电缆预留孔洞是否符合要求；配电室内应有充足的施工照明和施工电源的引接位置；在转运开关柜前，检查配电室门高度及宽度是否满足要求）。
2）地基：槽钢安放位置要与配电室预留的设备风道相对应，设备离墙的最小距离要明确（距离太近，设备的柜门打不开）。
（槽钢焊接大约需2天，我方技术人员必须到场指导）3)设备到达现场：若配电室、地基若未建好，设备要有存放位置（要防雨或提供必要的防雨材料）。
1.1 设备及材料要求1.1.1 设备及材料均符合国标或部颁发的现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。
设备有铭牌，并注明厂家名称，附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
1.1.1.11.1.1.2 电流回路采用额定电压不低于750V、芯线截面不小于2.5mm2的铜芯绝缘电线或电缆；1.1.1.3 除电子元件回路或类似回路外，其它回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆；1.1.1.4 二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。
国家电网公司——低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准北京启达电气有限公司发布（试）目次1 适用范围 (1)2 引用标准 (1)3 施工准备： (1)4 操作工艺 (2)5 质量控制 (6)6 质量标准 (6)7 成品保护 (8)低压成套配电柜及动力开关柜(盘)、照明配电箱施工工艺标准1 适用范围本工艺标准适用于我总公司所有在施的公共与民用建筑施工。
2 引用标准GB50303-2002 （2002.4）建筑电气施工质量验收规范GB50300—2001 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接试验标准GB50254-96 （1996。
12) 电气装置安装工程施工及验收规范GB50255-96 (1996.12）电气装置安装工程施工及验收规范GB50256—96 (1996。
12）电气装置安装工程施工及验收规范GB50257—96 （1996。
12) 电气装置安装工程施工及验收规范DBJ 01—26-96 （1996.8）建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编（1996)北京地区电气规程汇编（2002.12)3 施工准备：3.1 设备及材料要求3.1.1 设备及材料均符合国标或部颁发的现行的技术标准,符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。
设备有铭牌，并注明厂家名称,附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
3.1.2 铁制配电箱、柜体为镀锌板，并应具有一定的机械强度,配电箱体二层板厚度不小于1。
5毫米镀锌铁板.塑料配电箱体有一定的机械强度，周边平整无损伤，二层板厚度不小于8毫米.木制配电箱体应刷防腐、防火涂料，木制板面厚度不小于20毫米。
配电柜安装工艺1适用范围本标准适用于建筑电气配电柜安装工程。
2引用标准GB50303《建筑电气工程施工质量验收规范》3材料要求3.1 成套定型配电柜应根据设计要求的型号、规格选用合格产品。
并有产品合格证。
3.2 槽钢、镀锌扁钢，不得有严重锈蚀和缺陷，且镀锌层不应脱落。
3.3 镀锌材料有机螺丝、垫圈、弹筑垫圈；非镀锌材料有地脚螺栓、钢垫片。
3.4 母线应根据设计要求截面进行选择，应使用合格产品。
3.5 其它材料有压线端子、塑料管、小线、塑料带、黑胶布、防锈漆、电焊条、电石、氧气、砂布、水泥、砂子、焊锡、焊剂。
4主要机具4.1 铅笔、卷尺、水平尺、线坠、点冲子、灰桶、水桶、油桶、刷子。
4.2 手锤、錾子、大锤、钢锯、锯条、扁锉、圆锉、活扳子、套筒扳子。
4.3 电烙铁、电炉、锡锅、锡勺、绝缘手套、台钳、案子、压接钳等。
4.4 手电钻、钻头、撬棍、电焊机、气焊工具、万能表、兆欧表、工具袋、工具箱、高凳等。
5作业条件5.1 埋设基础槽钢或地脚螺栓时，须有地面的基准线。
5.2 预埋件及预留孔洞符合设计要求，预埋件应牢固。
5.3 必须在基础台、沟槽及地面抹灰完，顶棚、墙面喷完浆，门窗安装应向外开门并符合防火要求后才允许进行配电柜的安装。
5.4 配电室内的暖卫管线不得采用丝接和设置节门，连接处应采用焊接且不得有渗漏现象。
6 操作工艺工艺流程：6.1 配电柜安装要求6.1.1 配电柜的布置必须遵循安全、可靠、适用和经济等原则并应注意便于操作、搬运维修、试验监测和接线工作的进行。
6.1.2 配电室内除本室需用的管道以外，不应有其它的管道通过。
室内的暖气管道上下不应有阀门和中间接头，管道与散热器的连接应采用焊接。
6.1.3 成排布置的配电柜其长度超过6m 时，柜后的通道应有两个通向本室或其它房间的出口，并应布置在通道的两端，当两出口之间的距离超过15m 时，其间还应增加出口。
6.1.4 当高压及低压柜需设在同一室内且二者中只要有一个柜顶有裸露的母线，二者之间的净距就不应小于2m。
.SGBZ-0613 成套配电柜及动力开关柜（盘）安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50303-20021、围本工艺标准适用于10kV及其以下的一般工业与民用建筑电气安装工程成套配电柜、动力开关柜（盘）安装及二次回路结线。
2、施工准备2.1设备及材料要求：2.1.1设备及材料均符合或部颁发现行技术标准，符合设计要求，并有出厂合格证。
设备应有铭牌，并注明厂家名称，附件、备件齐全。
2.1.2安装使用的材料：2.1.2.1型钢应无明显锈蚀，并有材质证明，二次结线导线应有带“长城”标志的合格证。
2.1.2.2镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。
2.1.2.3其它材料：铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙卡带、小白线、绝缘胶垫、标志牌、电焊条、锯条、氧气、乙炔气等均应符合质量要求。
2.2主要机具：2.2.1吊装搬运机具：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等。
2.2.2安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、搬手、钢锯、鎯头、克丝钳、改锥、电工刀等。
2.2.3测试检验工具：水准仪、兆欧表、万用表、水平尺、试电笔、高压侧试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。
2.2.4送电运行安全用具：高压验电器、高压绝缘靴、绝缘手套、编织接地线粉沫灭火器。
2.3作业条件：2.3.1土建施工条件：2.3.1.1土建工程施工标高、尺寸、结构及埋件均符合设计要求。
2.3.1.2墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。
2.3.1.3室地面工程完、场地干净、道路畅通。
2.3.2施工图纸、技术资料齐全。
技术、安全、消防措施落实。
2.3.3设备、材料齐全，并运至现场库。
3、操作工艺3.1工艺流程：设备开箱检查→设备搬运→柜（盘）稳装→柜（盘）上母带配制→柜（盘）二次回路结线→柜（盘）试验调整送电运行验收3.2设备开箱检查：3.2.1安装单位、供货单位或建设单位共同进行，并做好检查记录。
3.2.2按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
3.2.3柜（盘）本体外观检查应无损伤及变形，油漆完整无损。
3.2.4柜（盘）部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。
3.3设备搬运3.3.1设备运输：由起重工作业，电工配合。
根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。
3.3.2设备运输、吊装时注意事项：3.3.2.1道路要事先清理，保证平整畅通。
3.3.2.2设备吊点。
柜（盘）顶部有吊环者，吊索应穿在吊环，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。
吊索的绳长应一致，以防柜体变形或损坏部件。
3.3.2.3汽车运输时，必须用麻绳将设备与车身固定牢，开车要平稳。
3.4柜（盘）安装：3.4.1基础型钢安装：3.4.1.1调直型钢。
将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。
3.4.1.2按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。
找平过程中，需用垫片的地最多不能超过三片。
然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm，手车柜按产品技术要求执行。
基础型钢安装允偏差见表3.4.1.2。
基础型钢安装的允偏差表3.4.1.23.4.1.3基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。
然后将基础型钢刷两遍灰漆。
3.4.2柜（盘）稳装：3.4.2.1柜（盘）安装。
应扫施工图纸的布置，按顺序将柜放在基础型钢上。
单独柜（盘）只找柜面和侧面的垂直度。
成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，柜不标准以柜面为准。
找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。
然后按柜固定螺尺寸，在基础型钢架上用手电钻钻。
一般无要求时，低压柜钻φ12.2，高压柜钻φ16.2，分别用M12、M16镀锌螺丝固定。
允偏差见表3.4.2.1。
盘、柜安装的允偏差表3.4.2.13.4.2.2板均用镀锌螺丝连接。
3.4.2.3柜（盘）接地：每台柜（盘）单独与基础型钢连接。
每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2铜线与柜上的接地端子连接牢固。
3.5柜（盘）顶上母线配制见“母带安装”要求。
3.6柜（盘）二次小线连结：3.6.1按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。
3.6.2按图敷设柜与柜之间的控制电缆连接线。
敷设电缆要求见“电缆敷设”。
3.6.3控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。
端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。
多股线应涮锡，不准有断股。
3.7柜（盘）试验调整：3.7.1高压试验应由当地供电部门可的试验单位进行。
试验标准符合规、当地供电部门的规定及产品技术资料要求。
3.7.2试验容：高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。
3.7.3调整容：过流继电器调整，时间继电器、信号继电器调整以及机械连锁调整。
3.7.4二次控制小线调整及模拟试验。
3.7.4.1将所有的接线端子螺丝再紧一次。
3.7.4.2绝缘摇测：用500V摇表在端子板处测试每条回路的电阻，电阻必须大小0.5MΩ。
3.7.4.3二次小线回路如有晶体管，集成电路、电子元件时，该部位的检查不准使用摇表和试铃测试，使用万用表测试回路是否接通。
3.7.4.4接通临时的控制电源和操作电源；将柜（盘）的控制、操作电源回路熔断器上端相线拆掉，接上临时电源。
3.7.4.5模拟试验：按图纸要求，分别模拟试验控制、连锁、操作继电保护和信号动作，正确无误，灵敏可靠。
3.7.4.6拆除临时电源，将被拆除的电源线复位。
3.8送电运行验收：3.8.1送电前的准备工作3.8.1.1一般应由建设单位备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等。
3.8.1.2彻底清扫全部设备及变配电室、控制室的灰尘。
用吸尘器清扫电器、仪表元件，另外，室除送电需用的设备用具外，其它物品不得堆放。
3.8.1.3检查母线上、设备上有无遗留下的工具、金属材料及其它物件。
3.8.1.4试运行的组织工作、明确试运行指挥者，操作者和监护人。
3.8.1.5安装作业全部完毕、质量检查部门检查全部合格。
3.8.1.6试验项目全部合格，并有试验报告单。
3.8.1.7继电保护动作灵敏可靠，控制、连锁、信号等动作准确无误。
3.8.2送电：3.8.2.1由供电部门检查合格后，将电源送进室，经过验电、校相无误。
3.8.2.2由安装单位合进线柜开关，检查PT柜上电压表三相是否电压正常。
3.8.2.3合变压器柜子开关，检查变压器是否有电。
3.8.2.4合低压柜进线开关，查看电压表三相是否电压正常。
3.8.2.5按上述2～4项，送其它柜的电。
3.8.2.6在低压联络柜，在开关的上下侧（开关未合状态）进行同相校核。
用电压表或万用表电压档500V，用表的两个测针，分别接触两路的同相，此时电压表无读数，表示两路电同一相。
用同样法，检查其它两相。
3.8.2.7验收。
送电空载运行24h，无异常现象、办理验收手续，交建设单位使用。
同时提交变更洽商记录、产品合格证、说明书、试验报告单等技术资料。
4、质量标准4.1基本规定4.1.1一般规定4.1.1.1建筑电气工程施工现场的质量管理，除应符合现行标准《建筑工程施工质量验收统一标准》GB50300—2001的3.0.1规定外，尚应符合下列规定：4.1.1.1.1安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗：4.1.1.1.2安装和调试用各类计量器具，应检定合格，使用时在有效期。
4.1.2主要设备、材料、成品和半成品进场验收4.1.2.1主要设备、材料、成品和半成品进场检验结论应有记录，确认符合本规规定，才能在施工中应用。
4.1.2.2因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本规和相关技术标准规定，才能在施工中应用。
4.1.2.3依法定程序批准进入市场的新电气设备、器具和材料进场验收，除符合本规规定外，尚应提供安装、使用、维修和试验要求等技术文件。
4.1.2.4进口电气设备、器具和材料进场验收，除符合本规规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。
4.1.2.5经批准的免检产品或认定的名牌产品，当进场验收时，宜不做抽样检测。
4.1.2.7高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜(屏、台)及动力、照明配电箱(盘)应符合下列规定：4.1.2.7.1查验合格证和随带技术文件，实行生产可证和安全认证制度的产品，有可证编号和安全认证标志。
不间断电源柜有出厂试验记录；4.1.2.7.2外观检查：有铭牌，柜元器件无损坏丢失、接线无脱落脱焊，蓄电池柜电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。
4.1.3工序交接确认4.1.3.1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装应按以下程序进行：4.1.3.1.1埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物检查合格，才能安装柜、屏、台；4.1.3.1.2室外落地动力配电箱的基础验收合格，且对埋入基础的电线导管、电缆导管进行检查，才能安装箱体；4.1.3.1.3墙上明装的动力、照明配电箱(盘)的预埋件(金属埋件、螺栓)，在抹灰前预留和预埋；暗装的动力、照明配电箱的预留和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱(盘)；4.1.3.1.4接地(PE)或接零(PEN)连接完成后，核对柜、屏、台、箱、盘的元件规格、型号，且交接试验合格，才能投入试运行。
4.2主控项目4.2.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
4.2.2低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。
柜(屏、台、箱、盘)保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)保护导体最小截面积S P不应小于表4.2.2的规定。
