富 士 PXR4温控表说明书

富 士 PXR4温控表说明书

− 1 −− 2 −注) 上段(PV)显示消失(无显示)时，请在参数DP13的设定值上加64。

2接线3使用方法(请在使用前阅读)6关于温度调节器的功能− 3 −− 4 −7为熟练使用温度调节器Modbus RTU 是modicon 公司的商标。

8请在显示异常时阅读* DC4-20mA 输入时，除使用250Ω的外置电阻外，还请作为DC1-5V 输入使用。

注1) 仅同一类型中可以变更代码。

注1) 输入精度为±0.5%FS±1digit±1°C 。

但，采用热敏电阻时，则为±1%FS±1digit 。

R 热电偶0～500°CB 热电偶0～400°C注2) 采用测温电阻时，即使低于-150°C ，也不显示LLLL 。

注3)设定低于上表的最小量程时，不能保证输入精度。

的范围内，有时由于传感器的特性，不能正确显示。

*1 微型控制器X 系列与其他机型的不同点如下表所示，请加以注意。

*2 连接计算机时，需要通信变换器。

另行准备(推荐产品) (株)RA 系统公司生产　RC-77(隔离型)　http://www.ras.co.jp (株)lineeye 公司生产　SI-30A(隔离型)　http://www.lineeye.co.jp (株)系统sacom 公司生产　KS485(非隔离型)　http://www.sacom.co.jp 规 格电源电压：AC100(-15%)～240V(+10%)、50/60Hz 、DC/AC 24V(±10%)功耗：10VA 以下(AC100V)，12VA 以下(AC220V)，12VA 以下(AC/DC24V)继电器接点输出：控制输出1 1c 接点AC220V/DC30V ,3A(阻性负载)控制输出2 1a 接点AC220V/DC30V ,3A(阻性负载)SSR/SSC 驱动输出*1(电压脉冲输出)：ON 时 DC24V(DC17～25V)OFF 时 DC0.5V 以下最大电流 DC20mA 以下负载电阻 850Ω以上DC4-20mA 输出：容许负载电阻 600Ω以下报警输出(最多2点)：继电器接点(1a 接点) AC220V/DC30V 1A(阻性负载)加热器断线报警输出：继电器接点(1a 接点) AC220V/DC30V 1A(阻性负载)通信功能*2：RS-485接口传输方式/半双工位串行起止同步传输速度/9600bps通信协议/符合Modbus RTU 或Z-ASCII (PXR 协议)传输距离/最大500m(连接总长度)连接台数/31台数字量输入：输入点数2点 (ON 判定：DC3V 以上，OFF 判定：DC2V 以下)输入接点容量 DC5V / 2mA 输入脉冲宽度 最小0.5秒传送输出：输出精度 ±0.3%以下容许负载电阻 600Ω以下远程SV 输入：输入精度 ±0.5%FS 以下(无输入断线检测功能)设定分辨率 3000以上带输入滤波功能使用及贮存温度：-10°C ～50°C ，90%RH 以下(无结露)-10°C ～45°C(密集安装时)-20°C ～60°C(贮存温度)时间精度：±0.5%以内SSR/SSC 驱动输出DC4-20mA 输出容许负载电阻电压最大电流PXR3DC15V 20mA 100～500ΩPXR4/5/7/9DC24V 20mA 600Ω以下PXV3DC5.5V 20mA 600Ω以下PXV/W/Z DC24V 60mA 600Ω以下[所谓过量程方向]输入在范围之外或异常时的输出方向。

Dup(1)PXR7富士温控表说明书

Dup(1)PXR7富士温控表说明书

第一组参数参 数 参 数 定 义设 定 范 围STBY暂停设定(在运行/待机间转换)ON：控制暂停(输出:停止,报警:停止) OFF:运行PROG斜坡/保温控制(起动/停止/暂停)OFF:停止 RUN:开始 HLD:暂停LACH解除报警闩锁0:有效 1:无效AT自整定.用于设定P,I,D常数0:OFF 1:标准 2:低PV TM-1显示时间继电器1的剩余时间单位:秒TM-2显示时间继电器2的剩余时间单位:秒AL1报警1设定值AL-L报警1上限值AL-H报警1下限值AL2报警2设定值A2-L报警2上限值A2-H报警2下限值LOC键锁第二组参数参 数 参 数 定 义设 定 范 围P比例带(0:为二位置控制)0.0－999.9%I积分时间(0:积分OFF)0－3200秒D微分时间(0:微分OFF)0.0－999.9秒HYS二位置控制的滞后宽度0－50%FSCOOL冷却侧比例带系数0.0-100.0DB冷却侧比例带的位移(死区)负50.0－+50.0 BAL输出补偿值负100.0－+100.0% AR积分动作禁止点0－100%FSCTRL控制方式PID:PID控制 FUZY:PID+模糊控制 SELF:PID自主整定SLFB PV测量值稳定范围0－100%FSONOF设定HYS（滞后宽度）模式OFF: ON: TC输出1比例周期1－150秒TC2输出2比例周期1－150秒P-N2输入信号代码1－16P-SL量程下限设定－1999－9999P-SU量程上限设定－1999－9999P-DP小数点位置设定0－2P-F o C/o F指定PUOF PV测量值补偿负10－+10%FS SUOF SV设定值补偿负50－+50%FSP-DF输入滤波器时间常数0.0－900.0秒ALM1设定报警1动作模式0－34ALM2设定报警2动作模式0－34STAT斜坡/保温程序段当时位置(只显示)PTN选择斜坡/保温程序的工作模式1：执行第1-4段 2：执行第5-8段 3：执行第1-8段SV-1目标值1在SV限制内TM1R斜坡1段时间0－99h59m TM1S保温1段时间0－99h59m SV-2目标值2在SV限制内TM2R斜坡2段时间0－99h59m TM2S保温2段时间0－99h59m SV-3目标值3在SV限制内TM3R斜坡3段时间0－99h59m TM3S保温3段时间0－99h59m SV-4目标值4在SV限制内TM4R斜坡4段时间0－99h59m TM4S保温4段时间0－99h59m SV-5目标值5在SV限制内TM5R斜坡5段时间0－99h59m TM5S保温5段时间0－99h59m SV-6目标值6在SV限制内TM6R斜坡6段时间0－99h59m TM6S保温6段时间0－99h59m SV-7目标值7在SV限制内TM7R斜坡7段时间0－99h59m TM7S保温7段时间0－99h59m SV-8目标值8在SV限制内TM8R斜坡8段时间0－99h59mTM8S保温8段时间0－99h59mMOD指定斜坡/保温段前和后的控制方式0-15第三组参数参 数 参 数 定 义设 定 范 围P-N1控制动作设定0－19SV-L SV设定值下限0－100%FSSV-H SV设定值上限0－100%FSDLY1报警1延迟时间0－9999秒DLY2报警2延迟时间0－9999秒CT显示电流CT的输入值(只显示)HB设定加热器断线报警的动作值0－50.0A 0.0为HB无效A1HY报警1滞后宽度0－50%FSA2HY报警2滞后宽度0－50%FSA1OP报警1选择设定A2OP报警2选择设定PLC1输入1最小ON脉冲宽度负3.0-103.0%PHC1输入1最小OFF脉冲宽度负3.0-103.0%PLC2输入2最小ON脉冲宽度负3.0-103.0%PHC2输入2最小OFF脉冲宽度负3.0-103.0%PCUT输出限止种类设定0-15OUT1输出值1(MV值)显示OUT2输出值2(MV值)显示RCJ RCJ冷接点辅偿设定ON:RCJ有效 OFF:RCJ无效GAIN PV斜率设定0.001-2000ADJO用户零点调整负50－50%FSADJS用户满席调整负50－50%FSDI-1DI1动作设定0－12DI-2DI2动作设定0－12STNO通信站号设定0－255COM奇偶选择设定0:奇数 1:偶数 2:无PYP PYP(彩色触摸屏)输入类型设定0－235DSP1-DSP9参数显示屏蔽代码0－235DP10-DP13PXR输入量程表输入信号输入量程(o C)输入量程(o F)电阻测温包PT100Ω0－15032－302PT100Ω0－30032－572PT100Ω0－50032－932PT100Ω0－60032－1112PT100Ω－50－100－58－212PT100Ω－100－200－148－392PT100Ω－150－600－238－1112 PT100Ω－150－850－238－1562热电偶J0-40032-752J0-80032-1472K0-40032-752K0-80032-1472K0-120032-2192R0-160032-2912B0-180032-3272S0-160032-2912T-199-200-328-392T-150-400-238-752E0-80032-1472E-199-800-328-1472N0-130032-2372PL20-130032-2372DC电压1－5V DC刻度范围: －1999－9999DC电流4－20MA DC 对电流输入，应并接250Ω电阻，等效转换为1－5VDC输入。

温控器PXR说明书

温控器PXR说明书

PXR 系列数字式温度控制器说明书PXR3系列选型说明 代号 数字位规格 45678－9101112 13 － 14面板尺寸H ×W 4 24×48 3 输入信号 热电偶（℃） T 热电偶（℉） R RTD/Pt100欧姆（℃） N RTD/Pt100欧姆（℉。

） S 1～5V DC A 54～20mA DC B 控制输出1 继电器接点输出 A SSR/SSC 驱动输出 C 64～20mA DC 输出 E 控制输出2 无 Y 继电器接点输出 注1 A SSR/SSC 驱动输出 注1 C 74～20mA DC 输出 注1 E 8版本号 1－ 附加功能1 无报警 0 1个报警 1 8段斜坡/保温程序 4 1个报警+8段斜坡/保温程序 5 两个报警 注2 F 9.两个报警+8段斜坡/保温 注2 G 操作说明书 电源电压 无 100～240V AC N 日文 100～240V AC Y 英文 100～240V AC V 无 24V AC/24DC C 日文 24V AC/24DC A 10英文 24V AC/24DC B 附加功能2 无 0 0 0 RS485(Modbus)通讯 M 0 0 RS485(Z-ASC11) 通讯 N 0 0 再传输输出+1点数字输入 注3 Q 0 0 再传输输出 注3 R 0 0 2点数字输入 T 0 0 RS485(Modbus) 通讯+1点数字输入 V 0 0 111213RS485(Z-ASC11) 通讯+1点数字输入 W 0 0 无标准功能14 无标准参数设定（非标） － F 注1：两个过程报警（即选项9中的F 和G ）不能一起选。

注2：控制输出2（即选项7中的A 、C 、E ）不能一起选。

注3：控制输出2，两个报警和24V 电源（即选项7中的A 、C 、E 、选项9中的F 和G ，选项10中的A 、 B 、C ）不能一起选。

PXR4系列选型说明 代号 数字位规格 45678－910 11 12 13面板尺寸W ×H 4 48×48mm 4 输入信号 热电偶（℃） T 热电偶（℉） R RTD/Pt100欧姆（℃） N RTD/Pt100欧姆（℉。

富士PXR系列温度控制器参数设定

富士PXR系列温度控制器参数设定

富士PXR系列温度控制器参数设定
一、设置参数：
1.按SEL约1秒进入第一组参数表；
2.按SEL约3秒进入第二组参数表；
3.按SEL约5秒进入第三组参数表；
4.以上如持续按SEL不放，将回到原始状态；
5.进入参数模式时，如超过30秒无设定动作，显示将回到原始状态。

二、无法设定参数时，检查LOC是否锁定
锁定按键（LOC范围：0,1,2,3,4,5）
*按键锁LOC
*本功能可将控制器内部参数依不同使用程度设定。

0:所有参数均可盘面/通讯设定；
1：所有参数盘面均不可设定，只能通讯设定；
2：仅能盘面键入设定值，所有参数均可通讯设定；
3：所有参数均可盘面设定，无法通讯设定；
4：所有参数均可盘面通讯设定；
5：仅能设定设定值，所有参数均无法设定。

富 士 PXR4温控表说明书

富 士 PXR4温控表说明书

− 1 −− 2 −注) 上段(PV)显示消失(无显示)时，请在参数DP13的设定值上加64。

2接线3使用方法(请在使用前阅读)6关于温度调节器的功能− 3 −− 4 −7为熟练使用温度调节器Modbus RTU 是modicon 公司的商标。

8请在显示异常时阅读* DC4-20mA 输入时，除使用250Ω的外置电阻外，还请作为DC1-5V 输入使用。

注1) 仅同一类型中可以变更代码。

注1) 输入精度为±0.5%FS±1digit±1°C 。

但，采用热敏电阻时，则为±1%FS±1digit 。

R 热电偶0～500°CB 热电偶0～400°C注2) 采用测温电阻时，即使低于-150°C ，也不显示LLLL 。

注3)设定低于上表的最小量程时，不能保证输入精度。

的范围内，有时由于传感器的特性，不能正确显示。

*1 微型控制器X 系列与其他机型的不同点如下表所示，请加以注意。

*2 连接计算机时，需要通信变换器。

另行准备(推荐产品) (株)RA 系统公司生产　RC-77(隔离型)　http://www.ras.co.jp (株)lineeye 公司生产　SI-30A(隔离型)　http://www.lineeye.co.jp (株)系统sacom 公司生产　KS485(非隔离型)　http://www.sacom.co.jp 规 格电源电压：AC100(-15%)～240V(+10%)、50/60Hz 、DC/AC 24V(±10%)功耗：10VA 以下(AC100V)，12VA 以下(AC220V)，12VA 以下(AC/DC24V)继电器接点输出：控制输出1 1c 接点AC220V/DC30V ,3A(阻性负载)控制输出2 1a 接点AC220V/DC30V ,3A(阻性负载)SSR/SSC 驱动输出*1(电压脉冲输出)：ON 时 DC24V(DC17～25V)OFF 时 DC0.5V 以下最大电流 DC20mA 以下负载电阻 850Ω以上DC4-20mA 输出：容许负载电阻 600Ω以下报警输出(最多2点)：继电器接点(1a 接点) AC220V/DC30V 1A(阻性负载)加热器断线报警输出：继电器接点(1a 接点) AC220V/DC30V 1A(阻性负载)通信功能*2：RS-485接口传输方式/半双工位串行起止同步传输速度/9600bps通信协议/符合Modbus RTU 或Z-ASCII (PXR 协议)传输距离/最大500m(连接总长度)连接台数/31台数字量输入：输入点数2点 (ON 判定：DC3V 以上，OFF 判定：DC2V 以下)输入接点容量 DC5V / 2mA 输入脉冲宽度 最小0.5秒传送输出：输出精度 ±0.3%以下容许负载电阻 600Ω以下远程SV 输入：输入精度 ±0.5%FS 以下(无输入断线检测功能)设定分辨率 3000以上带输入滤波功能使用及贮存温度：-10°C ～50°C ，90%RH 以下(无结露)-10°C ～45°C(密集安装时)-20°C ～60°C(贮存温度)时间精度：±0.5%以内SSR/SSC 驱动输出DC4-20mA 输出容许负载电阻电压最大电流PXR3DC15V 20mA 100～500ΩPXR4/5/7/9DC24V 20mA 600Ω以下PXV3DC5.5V 20mA 600Ω以下PXV/W/Z DC24V 60mA 600Ω以下[所谓过量程方向]输入在范围之外或异常时的输出方向。

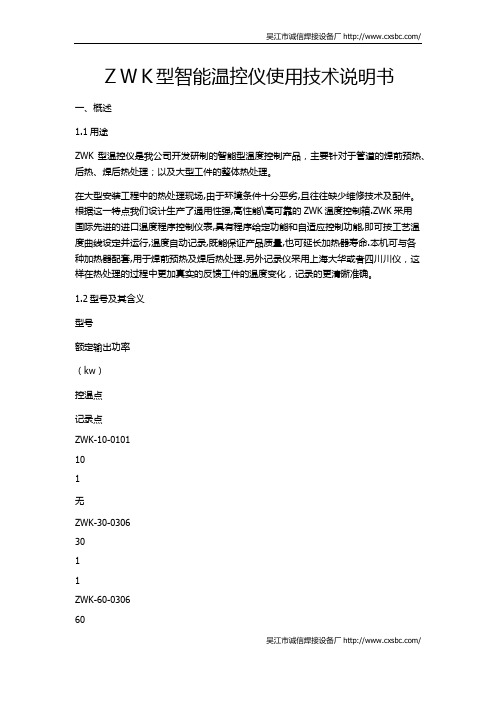

ZWK型智能温控仪使用技术说明书

ZWK型智能温控仪使用技术说明书
设定dsp1~13例：
(a)屏蔽参数P
1）查阅参数表中p的dsp数据→
2）dsp3设定值为2
(a)屏蔽参数P、I、D
查阅参数表中P、I和D的dsp数据
对dsp3设定数据为2＋4＋8＝14
为确认每个参数的dsp数据，请参阅参数表。Dsp1~13本身不能屏蔽。按SEL键5秒，显示以dsp1开头的第三组参数。本组参数一般请用户不要进入。
操用如下：
先在prog为rOFF状态下设定好设定温度，把dsp1减去8即在第一组参数中出现AT参数（此参数是自整定命令选择0：OFF，1：OFF，2：低PV）一般选择2即可。此时可看到SV栏右下角有一小灯在闪烁，说明自整定开始。小灯熄灭整定结束。再把dsp1加上8，自动设定好的PID参数即使切断电源仍将保存，所以继续运行时不须再进行自整定。
四、配套PXR温控表介绍
PXR温控表介绍：本厂配套的温控表，为了便于操作，根据配套设备的实际使用情况，已把内部参数调正好，并加于屏蔽。用户只要掌握以下几个参数的含义及操作要领就能操作及编制工艺曲线。
4.1、操作面板介绍
C1：控制输出1指示灯，当控制输出1为ON时，此灯亮。
C2：AL1、AL2、AL3仪表无此功能。
本表除了可见参数外，其他参数均已屏蔽，其代码是本组参数dsp1-dsp13的值，千万不要改变它。
Dsp1=253 dsp2=255 dsp3=255 dsp4=253 dsp5=255 dsp6=7 dsp7=128
dsp8=255 dsp9=255 dsp10=255 dsp11=255 dsp12=255 dsp13=127
II型可调节输出电压，采用集成移相触发器，改变可控硅的导通角大小来调节输出电压，这样在输出的功率上灵活多变，在处理小的焊口上有一定的优势。

富士温控表说明书PXF5_9-C 明扬工控网 明扬工控商城专业销售 代理(1)


关于安全规范
为了符合安全要求 , 在使用时请遵守以下规则。未遵守规则的情况下无法符合安全要求。（若 进行违规操作易引发危险。） ………………………………………………………………………………………………………… • 请将说明书建议使用的保险丝安装于外部 , 置于主电源（Mains Circuit）和本装置之间。 • 为免触电 , 请不要直接连接输入端子、SSR 输出端子、电流输出端子、通讯（RS-485）
24V 电源类型的场合，请连接 ELV 电源。 请不要直接连接 SELV 电源，要在 SELV 电源和温度调节计之间设置基础绝缘。直接 连接有触电的危险。 对于 CT 输入，为了防止触电及火灾蔓延，请使用以下规格的电流互感器。
1）设置范畴 2）污染度 3）绝缘要求级别 4）1 次侧最大电压
Ⅱ 2 基础绝缘，补强绝缘或强化绝缘 300V AC rms 或 300V DC
使用说明书
微型控制器 X
型号 : PXF5/9
INP-TN2PXF5/9a-C
注意
确认规格和附件
相关信息
在使用产品之前，请确认该产品与您所要 的型号相同。 （如需查看型号代码，请参考第 20 页。） 确认以下所有附件齐备。
微型控制器
1台
使用说明书
1部面板安装架2个前面防水密封垫1个
其他项订购
请参考本说明书所述项目的详情。
警报输出1～3 （继电器接点）
数字输入1 ～5 通信（RS-485）
功能绝缘（500V AC）
不绝缘
电源（DC/AC 24V)
内部电路
控制输出1（继电器接点） 或
电动阀打开输出
测量值输入 远程SV 输入 电流检测器输入
控制输出2（继电器接点）或 电动阀关闭输出

PXR 系列数字温度控制器


PXW5 (conve ntional )
PXR4
New model
PXR5
New model
PXR series digital controller
前面防水机能: IP66/NEMA-4X
• 防水机能构造可以提供面板上的PXR以抗水洗能 力!
• 防水机能作为一种标准，所以客户无需在 增加任何费用!
可追加技能VII: 广泛的报警输出
• 可选择1，2，3点报警输出 • 使用按键可以在15种警报中选 择
– 绝对值警报 – 偏差值警报 – 范围警报
PXR series digital controller
插入式PCB构造以节省零件 以便维护
• 3块插入式PCB板可提供超过2000零件:
– PCB I: 主PCB板以及第1控制输出 – PCB II: 电源以及警报输出 – PCB III: 可追加PCB班，第2控制输出， 对应多种输入
PV retransmission
Temperature input (PV)
Fryer
Recorder
Control output Oil
Auto power regulator
Heater
PXR series digital controller
可追加技能II: 8 段 ramp soak 机能
报警机能
2 points(at max.)
• PXR 系列
6 + 5 + 7 = 18 种!!
PXR series digital controller
插入式结构以减少零件 更便于维护
• PCB I: Main PCB ① T/C or RTD input

温控器PXR使用说明书

PXR 系列数字式温度控制器说明书PXR3系列选型说明 代号 数字位规格 45678－9101112 13 － 14面板尺寸H ×W 4 24×48 3 输入信号 热电偶（℃） T 热电偶（℉） R RTD/Pt100欧姆（℃） N RTD/Pt100欧姆（℉。

） S 1～5V DC A 54～20mA DC B 控制输出1 继电器接点输出 A SSR/SSC 驱动输出 C 64～20mA DC 输出 E 控制输出2 无 Y 继电器接点输出 注1 A SSR/SSC 驱动输出 注1 C 74～20mA DC 输出 注1 E 8版本号 1－ 附加功能1 无报警 0 1个报警 1 8段斜坡/保温程序 4 1个报警+8段斜坡/保温程序 5 两个报警 注2 F 9.两个报警+8段斜坡/保温 注2 G 操作说明书 电源电压 无 100～240V AC N 日文 100～240V AC Y 英文 100～240V AC V 无 24V AC/24DC C 日文 24V AC/24DC A 10英文 24V AC/24DC B 附加功能2 无 0 0 0 RS485(Modbus)通讯 M 0 0 RS485(Z-ASC11) 通讯 N 0 0 再传输输出+1点数字输入 注3 Q 0 0 再传输输出 注3 R 0 0 2点数字输入 T 0 0 RS485(Modbus) 通讯+1点数字输入 V 0 0 111213RS485(Z-ASC11) 通讯+1点数字输入 W 0 0 无标准功能14 无标准参数设定（非标） － F 注1：两个过程报警（即选项9中的F 和G ）不能一起选。

注2：控制输出2（即选项7中的A 、C 、E ）不能一起选。

注3：控制输出2，两个报警和24V 电源（即选项7中的A 、C 、E 、选项9中的F 和G ，选项10中的A 、 B 、C ）不能一起选。

PXR4系列选型说明 代号 数字位规格 45678－910 11 12 13面板尺寸W ×H 4 48×48mm 4 输入信号 热电偶（℃） T 热电偶（℉） R RTD/Pt100欧姆（℃） N RTD/Pt100欧姆（℉。

FUJI PXW控制器使用说明

富士PXW9温度控制仪操作指南名称功能输出1指示灯灯亮为输出1为ON输出2指示灯灯亮为输出2为ONPV(测量值) 指示测量值报警灯检测出报警时灯亮，报警输出为ONSV(设定值) 指示设定值，在设定参数时，指示参数数据SEL键参数选择键选择SV/PV显示，选择参数，选择参数和参数值显示等增/减键改变SV值，顺序选择参数。

在参数设定时，增/减参数数值SV指示灯显示设定值(SV)时，此灯亮注意：当无操作状态持续30秒时，将返回接通电源时的状态，新设定的数据可能没储存。

因此应按SEL键返回初始状态。

一. 基本操作:1.1控制温度SV的设置：按∧键提高设定温度，按∨键降低设定温度（在锁定状态下不能修改）。

1.2第一组参数设定：在PV/SV显示模式下按 SEL键3秒后进入第一组参数设定模式，每按一次SEL键参数将依次显示。

按∧键或∨键可改变设定参数的值。

1.3第二组参数设定在PV/SV显示模式下按SEL键7秒进入第二组参数设定模式，按∧键或∨键可改变设定参数的项目，选定要修改的项目后按SEL键进入参数设定窗口，按∧键或∨键设定参数值，设定完成后按SEL键回到参数项目设置模式，再按∧键或∨键可选择其它参数继续设置。

1.4第三组参数设定在PV/SV显示模式下按SEL键9秒进入第三组参数设定模式，按∧键或∨键可改变设定参数的项目，选定要修改的项目后按SEL键进入参数设定窗口，按∧键或∨键设定参数值。

设定完成后按SEL键回到参数项目设置模式，再按∧键或∨键可选择其它参数继续设置。

二．有关参数的选择：2.1输入信号种类设定（P-n2） 输入信号 输人量程()℃代码(P-n2)输入信号输人量程()℃代码(P-n2)Ptl00 0～150 1 J 0～400 2 Ptl00 0～300 1 J 0～800 2 Ptl00 0～500 1K 0～400 3 Ptl00 0～600 1 K 0～800 3 Ptl00 -50～100 1 K 0～1200 3 Ptl00 -100～200 1 R 0～1600 4 Ptl00-150～600 1B 0～1800 5 热 电 阻Ptl00 -150～850 1S 0～1600 6 T -199～200 7 T-150～4007D C电压DC1～5V16E 0～800 8 E -199～800 8N 0～1300 12 D C 电流 DC4～20mA 刻度范围： -1999～9999对电流输入，应并接250Ω电阻。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Document No. ECNO:1125 ECNO:406
INP-TN512642-E
INP-TN512644-E
–2–
Safety Precautions
Before using this product, the user is requested to read the following precautions carefully to ensure the safety. Safety precautions must be taken by every user to prevent accidents. The safety requirements are classified into “Warning” and “Caution” according to the following interpretations :
Check that all of the following accessories are included in the package box.
ห้องสมุดไป่ตู้
· Temperature controller · Instruction manual · Mounting bracket · Mounting fitting · I/V unit (250Ω resistor) · Watertight packing
WARNING Over-temperature Protection
“Any control system design should take into account that any part of the system has the potential to fail”. “For temperature control systems, continued heating should be considered the most dangerous condition, and the machine should be designed to automatically stop heating if unregulated due to the failure of the control unit or for any other reason”. The following are the most likely causes of unwanted continued heating: 1) Controller failure with heating output constantly on 2) Disengagement of the temperature sensor from the system 3) A short circuit in the thermocouple wiring 4) A valve or switch contact point outside the system is locked to keep the heat switched on. In any application where physical injury or destruction of equipment might occur, we recommend the installation of independent safety equipment, with a separate temperature sensor, to disable the heating circuit in case of overheating. The controller alarm signal is not designed to function as a protective measure in case of controller failure.
–1–
Check of specifications and accessories
Before using the controller, check if the type and specifications are as ordered. (A table of Model code configuration is given in Page 37).
Instruction Manual
Micro-controller X Model : PXR4, PXR7
INP-TN1PXRj-E
Head Office Gate City Ohsaki, East Tower, 11-2, Osaki 1-chome, Shinagawa-ku, Tokyo 141-0032, Japan http://www.fesys.co.jp/eng
Contents Specifications Operation method
Communication functions
Name Catalogue MICRO-CONTROLLER X (Model:PXR) OPERATION MANUAL COMMUNICATION FUNCTIONS (MODBUS) INSTRUCTION MANUAL COMMUNICATION FUNCTIONS (Z-ASCII) INSTRUCTION MANUAL
Thank you for your purchasing “Fuji Digital Temperature Controller.” Please check that the product is exactly the one you ordered and use it according to the following instructions. (Please refer to a separate operation manual for details.) Dealers are cordially requested to ensure the delivery of this Instruction Manual to hands of the end-users.
CONTENTS
CONTENTS ...................................................... 1 Check of specifications and accessories .......... 2 The related documents ..................................... 2 Safety Precautions ............................................ 3 Index ............................................................. 9 1. Installation/mounting ................................... 10 2. Wiring .......................................................... 12 3. Usage (Read before using) ......................... 13 4. Display and operation ................................. 14 5. Setting methods of temperature and
6-3 Self-tuning ............................................. 21 6-4 Alarm function [option] .......................... 23 6-5 Ramp/soak function [option] ................. 25 6-6 Communication function [option] .......... 26 6-7 Digital input (DI function) [option] .......... 27 6-8 Other function ....................................... 28 6-9 Re-transmission output function ........... 29 6-10 Remote SV function .............................. 29 7. Setting of input type and control algorithm ..... 30 8. Error indications ............................................. 32 [Table 1] Input type code ................................ 33 [Table 2] Control output action code ............... 33 [Table 3] Input range (Standard range) .......... 34 [Table 4] Alarm action type code .................... 35 [Table 5] Control operation type code ............ 36 PXR Model Code Cofiguration ....................... 37 Specification ................................................... 38
Warning
Suggesting that the user's mishandling can result in personal death or serious injury.
