SDI测试仪

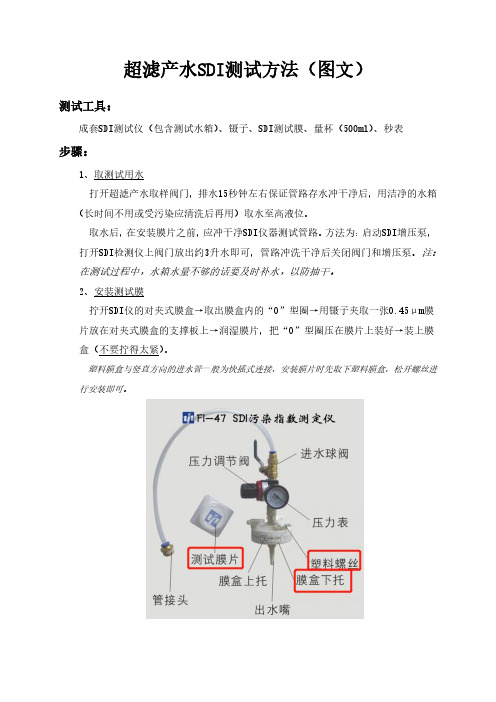

超滤产水SDI测试方法（图文）测试工具：成套SDI测试仪（包含测试水箱）、镊子、SDI测试膜、量杯（500ml）、秒表步骤：1、取测试用水打开超滤产水取样阀门，排水15秒钟左右保证管路存水冲干净后，用洁净的水箱（长时间不用或受污染应清洗后再用）取水至高液位。

取水后，在安装膜片之前，应冲干净SDI仪器测试管路。

方法为：启动SDI增压泵，打开SDI检测仪上阀门放出约3升水即可，管路冲洗干净后关闭阀门和增压泵。

注：在测试过程中，水箱水量不够的话要及时补水，以防抽干。

2、安装测试膜拧开SDI仪的对夹式膜盒→取出膜盒内的“O”型圈→用镊子夹取一张0.45μm膜片放在对夹式膜盒的支撑板上→润湿膜片，把“O”型圈压在膜片上装好→装上膜盒（不要拧得太紧）。

塑料膜盒与竖直方向的进水管一般为快插式连接，安装膜片时先取下塑料膜盒，松开螺丝进行安装即可。

3、排空检测仪内的空气启动增压泵→稍微打开阀门→当水流过检测仪时再慢慢拧松一个或两个膜盒螺丝→让水漫出检测仪→10秒后拧紧膜盒螺丝。

4、调节压力开大进水口阀门→拉出减压阀调节压力到0.21Mpa（如果所配置的增压泵流量过大，应在进水管路设置三通球阀，通过调节进水管流量来调节压力）。

5、接水和计时调节至0.21MPa后，立即用量杯接膜片的产水，记录收集500ml水样所需要的时间（T1）；节水后继续运行15分钟，然后再用量杯接膜片产水，记录收集500ml水样所需要的时间（T2）。

T1和T2为本测试的需要的数据，记录完毕即可停机并清理仪器。

6、计算公式SDI15=100*(1-T1/T2)/T15T1：第一次取样所需时间，单位为分钟。

T2：15分钟以后取样所需时间，单位为分钟。

T15：总测试时间，一般为15分钟，单位为分钟。

图片来自网络。

污染指数检测仪（SDI仪）SDI测试仪/SDI检测仪水污染指数测定仪RUIYIS-SDI使用说明书北京瑞亿斯科技有限公司北京瑞亿斯科技有限公司 1污染指数（SDI）值是测定反渗透系统进水的重要指标之一。

是检验处理系统出水是否达到反渗透进水要求的主要手段。

它的大小对反渗透运行寿命至关重要。

操作使用方法：1、将本测定仪进水球阀（2）关闭。

2、将测定仪连接螺丝（1）安装在所测定位置。

3、开避进水球阀（2），将调压器压力调到0.21Mpa。

4、关闭进水球阀（2）。

5、取下膜盒。

（取膜盒方法：将快接阀（5）的外圈套向上推，膜盒自动脱落。

注意：在拆卸时要拿好膜盒，防止膜盒脱落时掉地而损坏膜盒。

）6、取下后打开膜盒，取出膜盒内“O”型圈，将0.45μ滤膜放入膜盒内的滤膜支撑板上，再将“O”型圈放入原位，盖上膜盒上盖（7），将压紧螺丝（6）拧于适当程序。

7、将膜盒插入快接阀（5）。

8、开启进水球阀（2）逐出滤膜盒上夹带气泡，关闭进水球阀（2），拧紧压紧螺丝（6）。

9、开启进水球阀，同时测定出始时过滤500ml水样所需的时间t1让其继续过滤。

10、测定5、10、和15分钟时过滤500ml水样的时间（注意：在整个测试期间，压力必须保持在0.21±0.07Mpa）。

11、测定水温（注意：在整个测定期间，水温必须保持在±1摄氏度变化范围之内）。

（1）连接螺丝（2）压力调节阀（3）快接阀（4）进水球阀（5）压力表（6）压紧螺丝（7）膜盒上盖（8）膜盒下托（9）出水嘴SDI=p30/Tt=100(1-T1/T2)/Tt◆ P30-在0.21Mpa进水压力下的堵塞指数◆ Tt-总的测时间（分）通常为T15，此时P30﹤75％，不然测试T10或T5，使此时的P30﹥75％◆ T1-初始时收集500ml水样所需的时间（秒）◆ T2-经T1（通常T15）后收集500ml水样所需的时间（秒）北京瑞亿斯科技有限公司北京瑞亿斯科技有限公司 2。

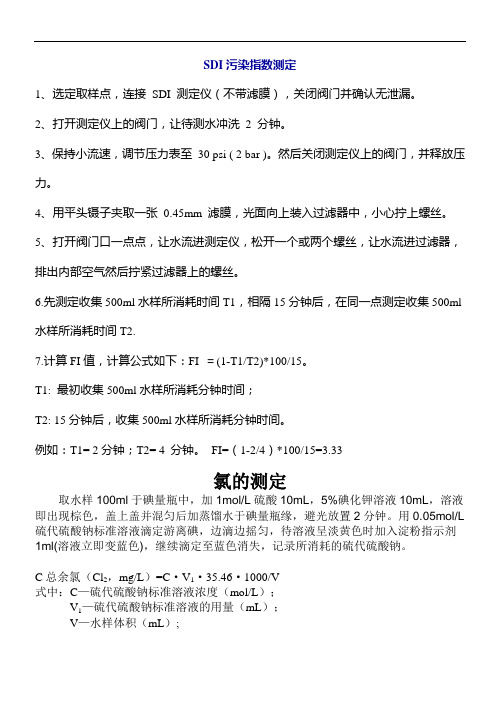

SDI污染指数测定
1、选定取样点，连接SDI 测定仪（不带滤膜），关闭阀门并确认无泄漏。

2、打开测定仪上的阀门，让待测水冲洗2 分钟。

3、保持小流速，调节压力表至30 psi ( 2 bar )。

然后关闭测定仪上的阀门，并释放压力。

4、用平头镊子夹取一张0.45mm 滤膜，光面向上装入过滤器中，小心拧上螺丝。

5、打开阀门口一点点，让水流进测定仪，松开一个或两个螺丝，让水流进过滤器，排出内部空气然后拧紧过滤器上的螺丝。

6.先测定收集500ml水样所消耗时间T1，相隔15分钟后，在同一点测定收集500ml 水样所消耗时间T2.
7.计算FI值，计算公式如下：FI ＝(1-T1/T2)*100/15。

T1: 最初收集500ml水样所消耗分钟时间；
T2: 15分钟后，收集500ml水样所消耗分钟时间。

例如：T1= 2分钟；T2= 4 分钟。

FI=（1-2/4）*100/15=3.33
氯的测定
取水样100ml于碘量瓶中，加1mol/L硫酸10mL，5%碘化钾溶液10mL，溶液即出现棕色，盖上盖并混匀后加蒸馏水于碘量瓶缘，避光放置2分钟。

用0.05mol/L 硫代硫酸钠标准溶液滴定游离碘，边滴边摇匀，待溶液呈淡黄色时加入淀粉指示剂1ml(溶液立即变蓝色)，继续滴定至蓝色消失，记录所消耗的硫代硫酸钠。

C总余氯（Cl2，mg/L）=C·V1·35.46·1000/V
式中：C—硫代硫酸钠标准溶液浓度（mol/L）；
V1—硫代硫酸钠标准溶液的用量（mL）；
V—水样体积（mL）;
35.46—总余氯（Cl2）摩尔质量（g/mol）。

仪污染指数测定仪SDI污染指数测定产品手册污染指数（SDI）值是测定反渗透系统进水的重要指标之一。

是检验处理系统出水是否达到反渗透进水要求的主要手段。

它的大小对反渗透运行寿命至关重要。

※何为SDI？SDI值俗称污泥密度指数。

在纯水系统—特别是反渗透（RO）系统中，SDI被广泛用于预测水中胶体以及颗粒物质对RO膜的堵塞速度。

由于水源的水质经常变化，所以常常需要每周或每月进行SDI值的检测。

SDI仪（即污染指数仪）能够计算测量进水中悬浮物质的相对数量。

当进水透过0.45μm 膜片时，SDI值反映了水中颗粒物质污堵0.45μm孔径膜片的速度。

美国材料实验协会（ASTM）选择0.45μm孔径膜片的原因就在于其容易受到胶体物质，而不是硬颗粒物质（例如：砂子或水垢等）的堵塞。

SDI值通常起“预警”作用，以确保进水中的颗粒物质不会污堵反渗透膜。

※SDI是如何计算的？根据15分钟时间内水样透过SDI仪中新的0.45μm过滤膜片时渗透流量的衰减，通过公式可以计算出该水样的SDI值。

为了保证水样渗透流量的测量精度，SDI仪将进水压力保持在恒定的30psi（2.07bar ）。

在试验开始以及接下来的5、10和15分钟，在分别采集500mL的水样的过程中对流速进行测量。

SDI 值（每分钟衰减的百分数）表征了进水中颗粒以及胶体物质含量可能引起的膜堵塞程度。

美国材料实验协会（ASTM ）D4189-95规定：15分钟为精确和标准化SDI值测试所需要的时间间隔，而5分钟和10分钟的SDI值只是SDI值（SDI15）的估算值。

除了计算15分钟SDI 值之外，判断水样渗透流量的衰减也可以从SDI 值转换成另一指标参数：污堵因子（PF 值），PF 值为判断RO 膜被污堵的程度提供了参考。

PF 值百分比越高，RO 膜可能被颗粒堵塞的速度越快。

PF 值介于1%到100%之间，100%意味着膜元件将被完全污堵。

检测方法及操作步骤1、将SDI测试仪安装在RO系统的测试位置上。

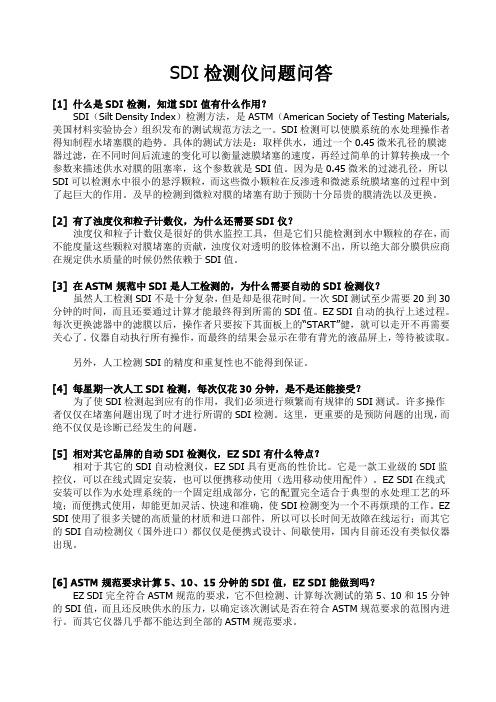

SDI检测仪问题问答[1]什么是SDI检测，知道SDI值有什么作用？SDI（Silt Density Index）检测方法，是ASTM（American Society of Testing Materials,美国材料实验协会）组织发布的测试规范方法之一。

SDI检测可以使膜系统的水处理操作者得知制程水堵塞膜的趋势。

具体的测试方法是：取样供水，通过一个0.45微米孔径的膜滤器过滤，在不同时间后流速的变化可以衡量滤膜堵塞的速度，再经过简单的计算转换成一个参数来描述供水对膜的阻塞率，这个参数就是SDI值。

因为是0.45微米的过滤孔径，所以SDI可以检测水中很小的悬浮颗粒，而这些微小颗粒在反渗透和微滤系统膜堵塞的过程中到了起巨大的作用。

及早的检测到微粒对膜的堵塞有助于预防十分昂贵的膜清洗以及更换。

[2]有了浊度仪和粒子计数仪，为什么还需要SDI仪？浊度仪和粒子计数仪是很好的供水监控工具，但是它们只能检测到水中颗粒的存在，而不能度量这些颗粒对膜堵塞的贡献，浊度仪对透明的胶体检测不出，所以绝大部分膜供应商在规定供水质量的时候仍然依赖于SDI值。

[3]在ASTM规范中SDI是人工检测的，为什么需要自动的SDI检测仪？虽然人工检测SDI不是十分复杂，但是却是很花时间。

一次SDI测试至少需要20到30分钟的时间，而且还要通过计算才能最终得到所需的SDI值。

EZ SDI自动的执行上述过程。

每次更换滤器中的滤膜以后，操作者只要按下其面板上的“START”健，就可以走开不再需要关心了。

仪器自动执行所有操作，而最终的结果会显示在带有背光的液晶屏上，等待被读取。

另外，人工检测SDI的精度和重复性也不能得到保证。

[4]每星期一次人工SDI检测，每次仅花30分钟，是不是还能接受？为了使SDI检测起到应有的作用，我们必须进行频繁而有规律的SDI测试。

许多操作者仅仅在堵塞问题出现了时才进行所谓的SDI检测。

这里，更重要的是预防问题的出现，而绝不仅仅是诊断已经发生的问题。

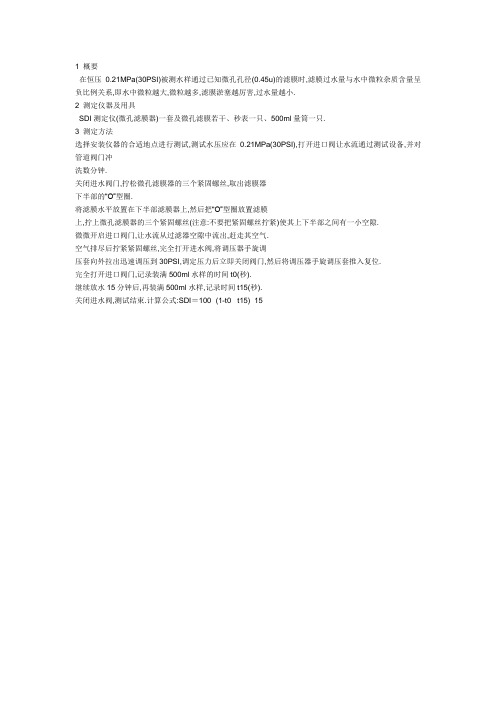

1 概要
在恒压0.21MPa(30PSI)被测水样通过已知微孔孔径(0.45u)的滤膜时,滤膜过水量与水中微粒杂质含量呈负比例关系,即水中微粒越大,微粒越多,滤膜淤塞越厉害,过水量越小.
2 测定仪器及用具
SDI测定仪(微孔滤膜器)一套及微孔滤膜若干、秒表一只、500ml量筒一只.
3 测定方法
选择安装仪器的合适地点进行测试,测试水压应在0.21MPa(30PSI),打开进口阀让水流通过测试设备,并对管道阀门冲
洗数分钟.
关闭进水阀门,拧松微孔滤膜器的三个紧固螺丝,取出滤膜器
下半部的“O”型圈.
将滤膜水平放置在下半部滤膜器上,然后把“O”型圈放置滤膜
上,拧上微孔滤膜器的三个紧固螺丝(注意:不要把紧固螺丝拧紧)使其上下半部之间有一小空隙.
微微开启进口阀门,让水流从过滤器空隙中流出,赶走其空气.
空气排尽后拧紧紧固螺丝,完全打开进水阀,将调压器手旋调
压套向外拉出迅速调压到30PSI,调定压力后立即关闭阀门,然后将调压器手旋调压套推入复位.
完全打开进口阀门,记录装满500ml水样的时间t0(秒).
继续放水15分钟后,再装满500ml水样,记录时间t15(秒).
关闭进水阀,测试结束.计算公式:SDI＝100×(1-t0÷ t15)÷15。

污染指数（SDI）测试仪说明书检测及计算方法1、将SDI测试仪安装在RO系统的测试位置上。

如果测试点在预处理系统后，那么当测试SDI值时，RO系统应该正常运行，否则最后的测试结果就会无效。

2、开始时，SDI测试仪内不能放0.45μ微孔过滤膜。

3、测试仪连接完成后，打开测试仪上的阀门，让被测水直接流过测试仪几分钟。

4、关上阀门，用专用镊子放一张0.45μ白色微孔过滤膜（亮的一边朝上）在测试仪的膜盒支撑板上并轻轻地压紧“0”型圈及膜盒上盖，拧上塑料螺丝，但不要太紧。

5、将阀门打开一部分，当水流过测试仪时，慢慢旋松一个或两个塑料螺丝，让水漫出测试仪，以逐出测试仪内的空气。

6、确定测试仪内已经没有空气了，轻轻旋紧塑料螺丝。

完全打开阀门，将减压阀压力调节到0.2MPa (207KPa)，保持住该压力，关上阀门。

整个测试期间，压力必须保持不变。

7、用合适的容器收集水样本。

只要保证每次用同样的容量测试，容量的大小并不重要。

容量可在100到500毫升之间。

不同的容器都可用：例如量筒、大口杯、咖啡杯、可口可乐瓶等。

一般考虑收集500毫升水样。

8、完全打开阀门，用秒表测量收集500毫升水样所需要的时间，并记录为T（1）=__秒。

收集完后，仍继续保持阀门打开，让水继续流出。

9、过5分钟后再用秒表测量收集另一个500毫升水样所需要的时间并记录为T（5）=__秒，过10及15分钟后各做一遍同样的测试并分别记录为T（10）和T（15）。

检测结束后，SDI值就能被计算出来。

有些水样数据采样可能要求延续到T（20），T（30）甚至T （60），当然这种水样是极少数的。

10、测定水温。

在整个测试期间，水温必须保持一致。

11、SDI值由下列公式计算得出：SDI=100P30/ T t =100（1-T1/ T2）/ T tP30－在207kpa进水压力下的堵塞指数；Tt总的测试时间（分）通常为T15，此时P30＜75%，不然测试T10或T5，使此时的P30＜75%T1－初始时收集500ml水样所需的时间（秒）；T2－经T1（通常为T15，即15分钟）后收集500ml 水样所需的时间（秒）。

SDI反渗透膜污染指数（Silting Density Index, 简称SDI），也称之为FI（Fouling Index）值，是反渗透水处理系统中水质指标的重要参数之一，SDI值代表了水中颗粒、胶体和其他能阻塞各种水净化设备的物体含量。

SDI值是根据ASTM4189-95测定，这种方法在行业内是公认的。

在反渗透水处理过程中，SDI值是测定反渗透系统进水的重要标志之一，是检验预处理系统出水是否达到反渗透进水要求的主要手段，它的大小对反渗透系统运行寿命至关重要。

SDI测定方法（ASTM4189-95）[1]SDI测定是基于阻塞系数（PI，%）的测定。

测定是在Φ47mm的0.45μm的微孔滤膜上连续加入一定压力（30PSI，相当于2.1kg/cm）的被测定水，记录滤得500ml水所需的时间Ti（秒）和15分钟后再次滤得500ml水所需的时间Tf （秒），按下式求得反渗透膜污染指数SDI：SDI=[(1-Ti/Tf)*100]/15式中15是15分钟。

当水中的污染物质较高时，滤水量可取100ml、200ml、300ml等，间隔时间可改为10分钟、5分钟等，计算公式中的15也相应调整为10、5。

SDI测定步骤a）将SDI测定仪连接到取样点上（此时在测定仪内不装滤膜）；b）打开测定仪上的阀门，对系统进行彻底冲洗数分钟；c）关闭测定仪上的阀门，然后用钝头的镊子把0.45μm滤膜放入滤膜夹具内；d）确认O形圈完好，将O形圈准确放在滤膜上，随后将上半个滤膜夹具盖好，并用螺栓固定；e）稍开阀门，在水流动的情况下，慢慢拧松1-2个蝶形螺栓以排除滤膜处的空气；f）确信空气已全部排尽且保持水流连续的基础上，重新拧紧蝶形螺栓；g）完全打开阀门并调整压力调节器，直至压力保持在30psi为止（如果整定值达不到30 psi时，则可在现有压力下试验，但不能低于15 psi）；h）用合适的容器来收集水样，在水样刚进入容器时即用秒表开始记录，收取500ml水样所需的时间为Ti（秒）；i）水样流动15分钟后（包含收集初始500ml水的时间），再次用容器收集水样500ml并记录收集水样所花的时间，记作Tf（秒）；j）关闭取样进水球阀，松开微孔膜过滤容器的蝶形螺栓，将滤膜取出保存（作为进行物理化学试验的样品）；k）擦干微孔过滤器及微孔滤膜支撑孔板。

膜法水处理实验（四）——淤泥密度指数测定一、 实验目的（1） 掌握测量淤泥密度指数（SDI ）的标准方法。

（2） 了解SDI 指数对于反渗透工艺的重要意义。

（3） 了解降低SDI 指数的常规技术方法。

二、 实验原理淤泥密度指数（SDI ）也称为污垢指数（FI ），是水质测定时需要测量的参数之一。

它代表了水中的颗粒、胶体和其他能阻塞各种水纯化装置的物质含量。

通过测定SDI 值，可为水纯化设备的设计及选型提供参考。

SDI 测定是基于阻塞系数（PI ，%）的测定。

测定是在Φ47 mm 的0.45 μm 的微孔滤膜上连续加入一定压力（30 psi ，相当于2.1 kg/cm 2）的被测定水，记录下滤得500 mL 水所需的时间T i （s ）和15 min 后再次滤得500 mL 水所需的时间T f （s ）。

按式（1）求得阻塞系数PI （%）。

i f PI(%)1100T T ⎛⎫=-⨯ ⎪⎝⎭（1）PI SDI 15= （2） 其中，15是15 min 。

当水中的污染物质浓度较高时，滤水量可取100 mL 、200 mL 、300 mL 等，间隔时间可改为10 min 、5 min 等。

三、 实验装置与设备1、Rephile SDI 测定仪1套，包含取样到处快接头，1/4或1/2英寸外丝接口-10 mm 管；10 mm PE 管；10 mm 管快接头-1/4英寸外丝接口；铜制快接头阀门（阀门部分），1/4英寸内丝接口；铜制快接头阀门（接芯部分），1/4英寸外丝接口；压力调节器1/4英寸，2头1/4英寸内丝接口；压力表0.2~8.5 bar (3~121 psi)；连接头，2头1/4英寸外丝接口；1/4英寸球阀，2头1/4英寸内丝接口；连接头，1/4英寸外丝接口-M12×1外丝接口；47 mm 过滤膜夹持器，2头M12×1内丝接口，软管出口连接头，M12×1外丝接口。

示意图如图1所示。

SDI检测及计算方法1、将SDI测试仪安装在RO系统的测试位置上。

如果测试点在预处理系统后，那么当测试SDI值时，R O系统应该正常运行，否则最后的测试结果就会无效。

2、开始时，SDI测试仪内不能放0.45μ微孔过滤膜。

3、测试仪连接完成后，打开测试仪上的阀门，让被测水直接流过测试仪几分钟。

4、关上阀门，用专用镊子放一张0.45μ白色微孔过滤膜（亮的一边朝上）在测试仪的膜盒支撑板上并轻轻地压紧“0”型圈及膜盒上盖，拧上塑料螺丝，但不要太紧。

5、将阀门打开一部分，当水流过测试仪时，慢慢旋松一个或两个塑料螺丝，让水漫出测试仪，，以逐出测试仪内的空气。

6、确定测试仪内已经没有空气了，轻轻旋紧塑料螺丝。

完全打开阀门，将减压阀压力调节到0.21MPa (30psi=207KPa)，保持住该压力，关上阀门。

整个测试期间，压力必须保持不变。

7、用合适的容器收集水样本。

只要保证每次用同样的容量测试，容量的大小并不重要。

容量可在100到500毫升之间。

不同的容器都可用：例如量筒、大口杯、咖啡杯、可口可乐瓶等。

一般考虑收集500毫升水样。

8、完全打开阀门，用秒表测量收集500毫升水样所需要的时间，并记录为T（1）=__秒。

收集完后，仍继续保持阀门打开，让水继续流出。

9、过5分钟后再用秒表测量收集另一个500毫升水样所需要的时间并记录为T（5）=__秒，过10及1 5分钟后各做一遍同样的测试并分别记录为T（10）和T（15）。

检测结束后，SDI值就能被计算出来。

有些水样数据采样可能要求延续到T（20），T（30）甚至T（60），当然这种水样是极少数的。

10、测定水温。

在整个测试期间，水温必须保持一致。

11、SDI值由下列公式计算得出：SDI=100P30/ Tt =100（1—T1/ T2）/ TtP30 －在207kpa进水压力下的堵塞指数；Tt总的测试时间（分）通常为T15，此时P30＜75%，不然测试T10或T5，使此时的P30＜75%T1 －初始时收集500ml水样所需的时间（秒）；T2 －经T1（通常为T15，即15分钟）后收集500ml 水样所需的时间（秒）。
