PLC期末考试试题和答案1.电弧会导致电路分断时间加长，需要注意。
2.熔断器的额定电流和熔体的额定电流不是同一个概念。
3.实现接触器互锁控制，需要在两个接触器的线圈电路中互串对方的动断触点。
4.断电延时型时间继电器的延时动合触点是瞬时断开延时闭合的。
5.与电流继电器相比，电压继电器的线圈匝数多，导线细，电阻大。
6.电气原理图中，同一电器的各个部件可以不画在一起。
7.热继电器不能实现短路保护。
8.在延时精度要求不高，电源电压波动较大的场合应选用空气阻尼式时间继电器。
9.CJ20-160型交流接触器在380V时的额定电流是160A。
10.按用途或控制对象分，按钮、行程开关、万能转换开关属于低压控制电器。
1.判断交流或直流接触器的依据是主触点电流的性质。
2.分励脱扣器用于远距离断开电路。
3.吸引线圈的作用是将电能转化成磁场能量。
4.熔断器作为短路保护的电器，通常串接于被保护电路中。
5.将线圈额定电压为220V的交流接触器线圈误接入380V 的交流电源上会导致烧毁线圈。
6.PLC存储器存放用户程序、数据和系统程序，但不存放输入信号。
7.分析电气原理图的基本原则是先分析主电路，后分析辅助电路。
8.自动空气开关的电气符号是QF。
9.PLC软继电器有无数对常开和常闭触点供编程时使用。
10.ST指令的作用是用于单个常开触点与母线连接。
1.低压电器标准规定，低压电器通常指工作在交流电压小于(A)和直流电压小于(B)的电路中，起通断、保护、控制或调节作用的电器设备。
2.对于交流电磁铁，铁心、线圈和吸引线圈都采用易于散热的设计，且线圈骨架与铁心非接触。
其中，短而厚的矮胖型发热，而高而薄的瘦长型不发热。
3.直流电磁铁的励磁电流大小与气隙无关，动作过程中保持恒磁通工作，吸力随气隙的减小而增大。
4.中间继电器实质上是一种电压继电器，具有较多的触点对数和较小的触点容量，动作灵敏度高。
5.电压继电器的线圈与负载并联，线圈匝数较多，导线较细。
电气控制与plc应用技术期末试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？（）A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：C3. PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 集成电路D. 光耦答案：B4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A5. PLC的扫描周期主要受（）的影响。
A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案：A6. PLC的输出接口通常采用（）。
A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案：D7. 在PLC中，用于实现定时控制的软元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC的编程语言不包括（）。
A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案：B9. PLC的输入接口主要用于接收（）。
A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案：D10. PLC的输出接口主要用于控制（）。
A. 传感器B. 显示器C. 执行器D. 以上都是答案：C二、多项选择题（每题3分，共15分）1. PLC的编程语言包括（）。
A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案：ACD2. PLC在工业自动化中的应用包括（）。
A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案：ABD3. PLC的输入设备可以是（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可以是（）。
A. 继电器B. 指示灯C. 电机D. 显示器答案：ABC5. PLC的编程软件通常具备的功能包括（）。
A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案：ABCD三、判断题（每题2分，共10分）1. PLC的输出接口可以直接驱动大功率电机。
plc技术期末试题及答案第一部分：选择题1. PLC是什么的缩写？a. 人工智能控制b. 可编程逻辑控制c. 高级控制器d. 电子数据记录答案：b. 可编程逻辑控制2. PLC最主要的功能是什么？a. 数据存储和处理b. 系统的监视和控制c. 网络通信和数据传输d. 错误排查和故障修复答案：b. 系统的监视和控制3. PLC系统中常用的编程语言是什么？a. C++b. Javac. Ladder Diagram（梯形图）d. Python答案：c. Ladder Diagram（梯形图）4. 以下哪项不是PLC系统的基本组成部分？a. CPU（中央处理器）b. 电源模块c. 输入模块d. 电机控制器答案：d. 电机控制器5. PLC系统中的输入模块的作用是什么？a. 将信号从外部传输给PLC系统b. 控制输出设备的运行状态c. 处理系统内部的逻辑运算d. 供电给PLC系统其他模块答案：a. 将信号从外部传输给PLC系统第二部分：填空题1. 在PLC系统中，编程语言Ladder Diagram中，用于开启输出的指令是______。
答案：OUPUT2. PLC系统中的______模块用于将电源电压转换为PLC系统所需的低电压。
答案：电源（Power）模块3. 除了Ladder Diagram，PLC系统中常用的编程语言还包括______。
答案：Function Block Diagram（函数块图），Structured Text（结构化文本），Sequential Function Chart（顺序功能图）4. 程序编辑器是PLC系统中用于编写和编辑程序的______。
答案：软件（Software）工具5. 在PLC系统中，将传感器作为输入设备接入的模块称为______模块。
答案：输入（Input）模块第三部分：简答题1. 请简述可编程逻辑控制（PLC）系统的优点。
答案：可编程逻辑控制（PLC）系统具有以下优点：- 灵活性：PLC系统可以根据实际需求进行编程修改，使得控制逻辑可根据设备运行状态和外部输入进行动态调整。
plc期末复习题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑单元答案：A2. PLC的工作原理基于（）。
A. 顺序控制B. 循环控制C. 并行控制D. 事件控制答案：B3. PLC的输入设备通常包括（）。
A. 按钮和传感器B. 开关和继电器C. 显示器和打印机D. 电机和驱动器答案：A4. PLC的输出设备通常包括（）。
A. 指示灯和蜂鸣器B. 显示器和打印机C. 传感器和按钮D. 开关和继电器答案：A5. PLC的编程语言中，梯形图属于（）。
A. 文本编程语言B. 图形编程语言C. 机器语言D. 汇编语言答案：B6. PLC的扫描周期包括（）。
A. 输入扫描、程序执行、输出刷新B. 输入扫描、程序执行、输出处理C. 输入处理、程序执行、输出扫描D. 输入处理、程序执行、输出刷新答案：A7. PLC的存储器中，用户程序存储在（）。
A. 只读存储器B. 随机存取存储器C. 可编程非易失性存储器D. 可擦写可编程只读存储器答案：C8. PLC的通信接口通常支持（）。
A. 以太网B. 串行通信C. 无线通信D. 所有以上选项答案：D9. PLC的故障诊断功能包括（）。
A. 错误代码显示B. 程序跟踪C. 状态指示D. 所有以上选项答案：D10. PLC的扩展模块包括（）。
A. 输入/输出模块B. 通信模块C. 特殊功能模块D. 所有以上选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出（I/O）模块是用于连接PLC与外部______和执行器的接口。
答案：传感器2. PLC的扫描周期从______开始，经过程序执行，最后进行输出刷新。
答案：输入扫描3. 在PLC的梯形图中，常闭触点通常用______表示。
答案：一个带有斜杠的圆圈4. PLC的程序存储器可以存储用户编写的______。
答案：控制程序5. PLC的输出刷新阶段，PLC会将程序执行的结果输出到______。

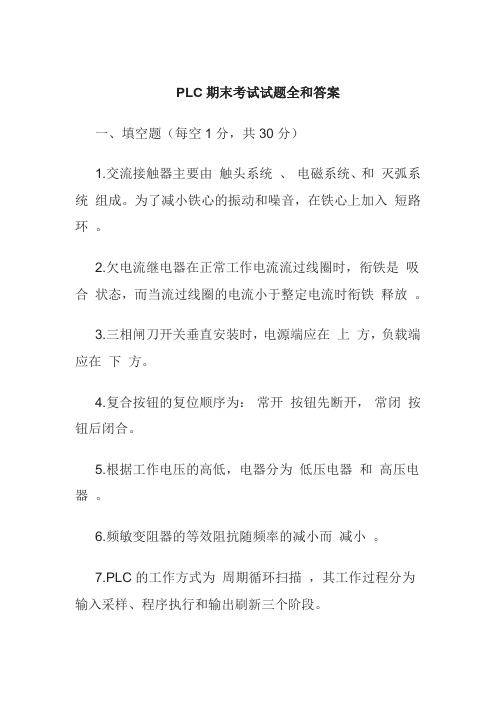

PLC期末考试试题全和答案一、填空题（每空1分，共30分）1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减小铁心的振动和噪音，在铁心上加入短路环。
2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。
3.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。
4.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。
5.根据工作电压的高低，电器分为低压电器和高压电器。
6.频敏变阻器的等效阻抗随频率的减小而减小。
7.PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。
8.数据寄存器D存放16 位二进制的数据，其中最高位为符号位，当最高位为1时为负数，为0时为正数。
9.FP系列PLC的输入和输出继电器采用十六进制编号，其它内部继电器为十六进制编号。
10.速度继电器常用以接受转速信号，当电动机的转子转速上升到120 r/min以上时触头动作；下降到100 r/min以下时触点复位。
11.在FP系列PLC中，EV是经过值寄存器。
12.FP系列PLC在功能指令中，R900为自诊断错误标志，R9007为操作标志，R9013为初始闭合继电器。
二、画图题（每题10分，共20分）1.画出下列继电器的图形符号：A．断电延时打开常闭触点；B．通电延时打开常开触点；C．复合按钮；D．热继电器常闭触点。
制回路)。
四、根据梯形图分析程序，完成下列要求：(10分）试题（四）答案一、填空（每空0.5分，共30分）1、低压电器是指工作电压在_直流1500V__或_交流1200V__以下的各种电器。
2、触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。
3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
大学课程plc期末考试复习题一、选择题1. PLC的全称是什么？A. 程序逻辑控制器B. 个人逻辑控制器C. 程序逻辑计算器D. 个人逻辑计算器正确答案：A2. PLC的工作原理是什么？A. 顺序扫描B. 随机扫描C. 循环扫描D. 并行扫描正确答案：C3. 以下哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 触摸屏正确答案：C4. PLC的编程语言主要有哪几种？A. 梯形图B. 指令列表C. 顺序功能图D. 所有选项正确答案：D5. PLC的输出设备通常包括哪些？A. 指示灯B. 电机C. 继电器D. 所有选项正确答案：D二、简答题1. 解释PLC的三个基本组成部分。
答：PLC的三个基本组成部分包括输入单元、中央处理单元（CPU）和输出单元。
2. PLC在工业自动化中的重要性是什么？答：PLC在工业自动化中的重要性体现在其可靠性高、编程灵活、易于维护和扩展等方面，是实现工业自动化控制的核心设备。
三、计算题1. 如果一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以完成多少次扫描。
答：1分钟=60000ms，60000ms / 10ms = 6000次扫描。
四、编程题1. 编写一个简单的PLC梯形图程序，实现以下逻辑：当按钮X1被按下时，指示灯Y1亮起；当按钮X2被按下时，指示灯Y2亮起。
答：[此处应提供梯形图的逻辑表示，例如使用文字描述或图形表示]五、案例分析题1. 假设你正在设计一个自动化生产线的PLC控制系统，该生产线需要实现以下功能：启动、停止、急停、产品计数。
请描述你将如何设计这个系统。
答：首先，需要为启动、停止和急停按钮配置相应的输入点。
然后，根据生产线的工艺流程设计相应的控制逻辑。
产品计数可以通过传感器和计数器实现，每当产品通过传感器时，计数器增加。
最后，将所有控制逻辑和安全措施集成到PLC程序中，并进行测试和调试。
六、论述题1. 论述PLC在现代工业自动化中的作用及其发展趋势。
plc期末试题及答案一、选择题（每题4分，共20分）1. PLC的全称是（）。
A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public Limited Company答案：B2. 在PLC中，I/O模块的作用是（）。
A. 存储数据B. 处理数据C. 接收和输出信号D. 显示数据答案：C3. PLC的扫描周期包括（）。
A. 程序执行时间B. 程序编写时间C. 程序测试时间D. 程序调试时间答案：A4. 下列哪个不是PLC的输入设备？（）A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的程序设计语言主要有（）。
A. 梯形图B. 功能块图C. 结构化文本D. 所有以上答案：D二、填空题（每题3分，共15分）1. PLC的输出模块通常由______和______组成。
答案：输出继电器，输出晶体管2. PLC的程序设计通常采用______方式进行。
答案：模块化3. PLC的输入/输出地址通常由______和______组成。
答案：模块号，点号4. PLC的存储器分为______和______。
答案：RAM，ROM5. PLC的扫描周期主要由______和______组成。
答案：输入处理，输出处理三、简答题（每题10分，共20分）1. 简述PLC的工作原理。
答案：PLC的工作原理是：首先，PLC的CPU读取输入模块的状态，并将这些状态存储在输入寄存器中。
接着，CPU执行用户编写的程序，根据程序逻辑处理输入寄存器中的数据，并更新输出寄存器。
最后，输出寄存器的状态被发送到输出模块，控制外部设备。
2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用包括：生产线控制、物料搬运系统、包装机械、机器人控制、环境监控系统、能源管理系统等。
四、编程题（每题15分，共30分）1. 编写一个PLC程序，实现当按钮S1被按下时，启动电机M1；当按钮S2被按下时，停止电机M1。
一、填空题1．将所编写的梯形图写入PLC，应在PLC的__停止___状态下完成；2．可编程控制器的扫描周期由___PLC的运行速度__ 、__程序的长短__等因素确定；3. OUT指令不能用于__输入__继电器；4. PLC主要由__CPU单元__、输入接口电路_、输出接口电路_、存储器__、___电源__、_编程接口___等组成。
5. 可编程控制器有___9_个中断源，其优先级按_时间_和_编号__排列。
6. 外部中断从__X0～X5__端子输入。
7. PLC的输入缓冲器和输入映像寄存器只有在__输入刷新__时候才完全相等，PLC 的输出锁存器和输出端子__总是__完全相等；8. 当PLC置于RUN状态时，M8000__RUN时为ON__，M8002__RUN后操作为ON___。
1. 手持式编程器可以为PLC编写指令表方式的程序。
2.GX Developer是三菱 PLC的编程软件，使用该软件的微机可以（可以，不可以）直接与PLC通讯，能（能，不能）进行PLC运行状态的在线监视。
3. 将编程器内编写好的程序写入PLC时，PLC必须处在 STOP模式。
（RUN，STOP）4. 根据PLC结构形式的不同，可分为整体式和模块式。
5. 输出指令不能用于输入映像寄存器。
一、填空题1、可编程序控制器以___扫描__方式工作，在每次循环过程中，要完成内部处理、__通信服务___、___输入处理___、_程序执行__和___输出处理__等工作，一次循环分为5个阶段。
2、可编程序控制器输入/输出滞后时间称为系统__响应__时间，它由输入电路的__滤波____时间、输出电路_滞后_时间和因扫描工作方式产生的滞后时间三部分组成。
3、图1中的功能指令在X1为ON时，将_K4Y0__中的数据向___右_循环移动__3__位。
9. 辅助继电器按照功能分，有通用辅助继电器、锁存辅助继电器和特殊辅助继电器三种，其中M8000为运行监控，M8002为初始脉冲。
plc技术期末考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于（）。
A. 顺序控制B. 循环扫描C. 事件驱动D. 并行处理答案：B3. 在PLC中，用于存储程序的存储器是（）。
A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC的输入/输出模块通常采用（）接口。
A. 并行接口B. 串行接口C. USB接口D. 以太网接口答案：B5. PLC的编程语言不包括（）。
A. 梯形图B. 指令列表C. 功能块图D. 自然语言答案：D6. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 硬件性能C. 外部干扰D. 电源电压答案：A7. PLC的输出模块通常采用（）类型。
A. 开关量B. 模拟量C. 脉冲量D. 频率量答案：A8. PLC的通信协议不包括（）。
A. ModbusB. ProfibusC. Ethernet/IPD. USB答案：D9. PLC的故障诊断通常通过（）进行。
A. 软件工具B. 硬件工具C. 人工检查D. 网络监控答案：A10. PLC的扩展模块通常包括（）。
A. 输入/输出模块B. 通信模块C. 电源模块D. 所有选项答案：D二、多项选择题（每题3分，共15分）1. PLC的主要应用领域包括（）。
A. 工业自动化B. 楼宇自动化C. 交通运输D. 家庭自动化答案：ABC2. PLC的输入设备可以是（）。
A. 按钮B. 传感器C. 编码器D. 显示器答案：ABC3. PLC的输出设备可以是（）。
A. 继电器B. 接触器C. 指示灯D. 显示器答案：ABC4. PLC的编程软件通常具备的功能包括（）。
A. 程序编辑B. 程序下载C. 程序模拟D. 故障诊断答案：ABCD5. PLC的通信方式可以是（）。
A. 点对点B. 总线型C. 星型D. 环形答案：ABC三、判断题（每题2分，共10分）1. PLC的扫描周期是固定的。
《可编程序控制器》习题1．PLC由哪几部分组成？各有什么作用？2．什么是PLC？PLC产生的原因是什么？3．与工业控制计算机相比，PLC主要有哪些优缺点？4．PLC常用的存储器有哪几种？各有什么特点？用户存储器主要用来存储什么信息？5．PLC控制系统与传统的继电器控制系统有何区别？6．PLC开关量输出接口按输出开关器件的种类不同，有几种形式？7．简述PLC的扫描工作过程。
8．PLC处于运行状态时，输入端状态的变化，将在何时存入输入暂存器？9．PLC处于运行状态时，输出锁存器中所存放的内容是否会随着用户程序的解算而变化？为什么？10．PLC的工作方式为何能提高其抗干扰能力？11．PLC有哪几项主要的技术指标？12．什么PLC中软继电器的触点可无数次使用？13．PLC按I/O点数和结构形式可分为几类？14．举例说明可编程序控制器的现场输入元件和执行元件的种类。
15．FP1系列PLC控制单元有哪几种型号？他们的技术性能有什么区别？16．FP1系列PLC内部有哪几类寄存器？“字”寄存器与对应的“位”继电器之间有什么样的关系？17．PLC常用的编程语言有哪几种？18．说明可编程序控制器不允许重复输出的道理。
19．简述可编程序控制器系统硬件设计和软件设计的原则和内容。
20．控制系统中可编程序控制器所需用的I/O点数如何估算？怎样节省所需PLC的点数？21．PLC选型的主要依据是什么？22．布置PLC系统电源和地线时，应注意哪些问题？23．如果PLC的输出端接有电感性元件，应采取什么措施来保证PLC的可靠运行？24．可编程序控制器的主要维护项目有哪些？如何更换PLC的备份电池？25．如何测试PLC输入端子和输出端子？26．在复合型PLC网络中，下位连接系统、同位连接系统、上位连接系统各起什么作用？27．国内市场上流行的组态软件主要有哪几种？组态软件在应用系统中起什么作用？28．什么是现场总线？现场总线的特点和优点是什么？常见的现场总线有哪几种？29．通用数据寄存器和特殊数据寄存器的主要区别是什么？索引寄存器的作用是什么？30．试根据实际PLC系统所需的I/O点数选择FP1系列PLC的控制单元和I/O扩展单元，并确定I/O的地址编号：1)输入7点，输出6点，共13点。
2)输入8点，输出22点，共30点。
3)输入24点，输出6点，共30点。
4)输入46点，输出30点，共76点。
5)输入80点，输出50点，共130点。
6)输入88点，输出64点，共152点。
31． 某系统有两种工作方式，手动和自动。
现场的输入设备有：6个行程开关（SQ1~SQ6）和2个按钮（SB1~SB2）仅供自动程序使用，6个按钮（SB3~SB8）仅拱手动程序使用，4个行程开关（SQ7~SQ10）为手动、自动两程序共用。
现有CPM1A-20CDR 型PLC ，其输入点12个（00000~00011），是否可以使用？若可以，是画出相应的外部输入硬件接线图。
32． 试用定时器实现频率为5Hz 的方波，并用计数器计数，1个小时后停止，驱动Y0输出，画出梯形图。
33． 如果PLC 的输入端或输出端接有感性元件，应采取什么措施来保证PLC 的可靠运行？34． 设计一个汽车库自动门控制系统，具体控制要求是：当汽车到达车库门前，超声波开关接收到车来的信号，开门上升，当升到顶点碰到上限开关，门停止上升，当汽车驶入车库后，光电开关发出信号，门电动机反转，门下降，当下降碰到下限开关后门电动机停止。
试画出输入输出设备与PLC 的接线图、设计出梯形图程序并加以调试。
35． 电机正反转控制线路。
要求：正反转启动信号X1、X2，停车信号X3，输出信号Y2、Y3。
具有电气互锁和机械互锁功能。
36． 六盏灯正方向顺序全通，反方向顺序全灭控制。
要求：按下启动信号X0，六盏灯（Y0~~~Y5）依次都亮，间隔时间为1秒；按下停车信号X1，灯反方向（Y5~~~Y0）依次全灭，间隔时间为1秒；按下复位信号X2，六盏灯立即全灭。
37． 设计喷泉电路。
要求：喷泉有A 、B 、C 三组喷头。
启动后，A 组先喷5秒，后B 、C 同时喷，5秒后B 停，再5秒C 停，而A 、B 又喷，再2秒，C 也喷，持续5秒后全部停，再3秒重复上述过程。
A （Y0），B （Y1），C （Y2），启动信号X0。
38． 设计一工作台自动往复控制程序。
要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1。
具有电气互锁和机械互锁功能。
39． 设计钻床主轴多次进给控制。
要求：该机床进给由液压驱动。
电磁阀DT1得电主轴前进，失电后退。
同时，还用电磁阀DT2控制前进及后退速度，得电快速，失电慢速。
其工作过程为：启动信号X0，急停信号X1，XK1（X2），XK2（X3），XK3（X4），XK4（X5），DT1（Y0），DT2（Y1）40． 六盏灯单通循环控制。
要求：按下启动信号X0，六盏灯（Y0~~~Y5）依次循环显示，每盏灯亮1秒时间。
按XK2XK1（初始位置）下停车信号X1，灯全灭。
41． 气压成型机控制。
要求：开始时，冲头处在最高位置（XK1闭合）。
按下启动按钮，电磁阀1DT 得电，冲头向下运动，触到行程开关XK2时，1DT 失电，加工5秒时间。
5秒后，电磁阀2DT 得电，冲头向上运动，直到触到行程开关XK1时，冲头停止。
按下停车按钮，要求立即停车。
启动信号X0，停车信号X1，XK1（X2），XK2（X3），1DT （Y0），2DT （Y1）。
42． 设计通电和断电延时电路。
X143． 设计振荡电路。
44． 按钮计数控制，三次亮，再两次灭。
要求：输入信号X0，输出信号Y0。
45． 圆盘旋转计数、计时控制。
要求：按下启动信号X0，圆盘开始旋转，输出Y0，转动一周（8个脉冲，信号X2），停一秒，再旋转，如此重复，按下停止信号X1，圆盘立即停止。
46． 设计抢答器控制程序。
要求：有四路输入开关X1、X2、X3、X4，实现优先抢答控制。
用数码管显示抢中的组号。
47． 按钮操作叫响提示控制。
要求：每按一次按钮，无论时间长短，均要求叫响十秒。
输入信号X0，输出信号Y0。
48． 单按钮单路输出控制。
要求：使用一个按钮控制一盏灯，实现奇数次按下灯亮，偶数次按下灯灭。
输入信号X1，输出信号Y1。
49． 单按钮双路单双通控制。
要求：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都亮；第四次按下时两盏灯都灭。
按钮信号X1，第一盏灯信号Y1，第二盏灯信号Y2。
50． 单按钮双路单通控制。
要求：：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都灭。
按钮信号X1，第一盏灯信号Y1，第二盏灯信号Y2。
51.物流检测系统要求：下图是一个物流检测系统示意图，图中三个光电传感器为BL1、BL2、BL3。
BL1检测有无次品到来，有次品到则“ON ”。
BL2检测凸轮的突起，凸轮每转一圈，则发一个移位脉冲，因为物品的间隔是一定的，故每转一圈就有一个物品的到来，所以BL2实际上是一个检测物品到来的传感器。
BL3检测有无次品落下，手动复位按钮SB1图中未画出。
当次品移到第4位时，电磁阀YV 打开使次品落到次品箱。
若无次品则正品移到正品箱。
于是完成Y0 X0（1（252．物料传送系统控制要求：如下图所示，为两组带机组成的原料运输自动化系统，该自动化系统启动顺序为：盛料斗D 中无料，先启动带机C ，5秒后，再启动带机B ，经过7秒后再打开电磁阀YV ，该自动化系统停机的顺序恰好与启动顺序相反。
试完成梯形图设计。
M1M2D53．三个开关（X1、X2、X3）控制一盏灯Y0，当三个开关全通，或者全断时灯亮，其它情况灯灭。
（使用比较指令）54．十字路口交通灯控制系统要求：按下启动按钮，按照下列要求实现控制：东西方向红灯亮，同时，南北方向绿灯亮7秒，随后南北方向绿灯闪烁3秒，之后南北方向黄灯亮2秒；紧接着南北方向红灯亮，BL1东西方向绿灯亮7秒，随后东西方向绿灯闪烁3秒，之后东西方向黄灯亮2秒，实现一个循环。
如此循环，实现交通灯的控制。
按下停止按钮，交通灯立即停止工作。
55．送料小车控制系统LS1LS2LS3LS4 LS5LS6PB1PB2 PB3 PB4 PB5 PB6要求：小车有三种运动状态：左行、右行、停车。
在现场有六个要求小车停止的位置，即行程开关LS1~LS6，控制台有六个相应的请求停止信号PB1~PB6分别与每个行程开关相对应。
并且当小车不在指定位置时，发出故障报警，不允许系统运行。
系统还有一个启动按钮和一个停止按钮。
56．炉温控制系统要求：假定允许炉温的下限值放在DT1中，上限值放在DT2中，实测炉温放在DT10中，按下启动按钮，系统开始工作，低于下限值加热器工作；高于上限值停止加热；上、下限之间维持。
按下停止按钮，系统停止。
试设计该系统。
57．在模拟量数据采集中，为了防止干扰，经常通过程序进行数据滤波，其中一种方法为平均值滤波法。
要求连续采集五次数，并剔除其中最高及最低两个数，然后在对其余的三个数作平均，并以其值作为采集数。
这五个数通过五个周期进行采集。
请设计该滤波程序。
58．系统启动后，每隔10分钟将以DT0为首地址10个通道中的数据移到以DT20为首地址10个通道中，并计算平均值存入DT50中。
请设计程序并调试出来。
59．仓储机器人搬运控制（主要练习高速计数器的使用）要求：在本系统中，有A仓和B仓用于存放工件，每个仓有三层，现要求X0信号有效，把A仓二层工件搬到B仓三层；若X1有效，把B仓二层工件搬到A仓三层；假定机械手初始位置在A仓处。
(步进电机驱动器有四个控制端，一是脉冲信号端，二是使能端，三是方向端，四是电源端)。
60．两种液体混合装置控制系统要求：有两种液体A、B需要在容器中混合成液体C待用，初始时容器是空的，所有输出均失效。
按下启动信号，阀门X1打开，注入液体A ；到达I 时，X1关闭，阀门X2打开，注入液体B ；到达H 时，X2关闭，打开加热器R ；当温度传感器达到60℃时，关闭R ，打开阀门X3，释放液体C ；当最低位液位传感器L=0时，关闭X3进入下一个循环。
按下停车按钮,要求停在初始状态。
启动信号X0，停车信号X1，H （X2），I （X3），L （X4），温度传感器X5，阀门X1（Y0），阀门X2（Y1），加热器R （Y2），阀门X3（Y3）61．三自由度机械手控制系统的设计控制要求：1） 在初始位置（上、左、松限位开关确定）处，按下启动按钮，系统开始工作。
2） 机械手首先向下运动，运动到最低位置停止。
3） 机械手开始夹紧工件，一直到把工件夹紧为止（由定时器控制）。
