第十三章探究简单的电路13.1 从闪电谈起1.什么是摩擦起电？用摩擦的方法使物体带上电荷叫摩擦起电。
2.带电的物体的性质是什么？属于轻小物体的有哪些？带电的物体的性质是能够吸引轻小物体。
属于轻小物体的有：毛发，纸屑，通草球，灰尘等。
3.有关摩擦起电的例子有哪些？1、用塑料梳子梳理干燥的头发时，头发会跟着梳子动2、在一张纸上反复摩擦过的尺子迅速接近小纸屑时，小纸屑会被吸引；3、在干燥的气候里我们在晚上没光的地方脱毛衣时会看到有小火花；4.烘衣服产生静电用烘衣机烘衣服时,衣服在干热的空气中摩擦造成衣服上带有静电,穿时还会有黏身不舒服的感觉。
5.摸门把,金属物有触电现象此为大陆性气候或干燥地区常见的现象,因人在地毯上行走与地板摩擦,身上累积大量静电,触及金属物后放电；6、买食品时，食品袋会粘在手上不容易甩掉7、印刷厂里的纸张粘在一起不容易分开。
4.解释下列现象：1 用摩擦过的塑料棒靠近细小的水流会看到细小的水流被塑料棒吸引发生弯曲。
原因是摩擦过的塑料棒带上了电荷，能够吸引轻小物体（细水流）。
2 干燥的天气，用毛巾擦镜子，镜子上会有些“小毛毛”用毛巾擦镜子，使镜子带上了电荷，“毛巾上的小毛毛”属于轻小物体，能够被镜子吸引。
3 穿化纤布料的衣裳很容易沾上灰尘化纤布料相互摩擦会带上电荷，能够吸引轻小物体（灰尘）。
4 电视机，电脑的屏幕很容易沾灰电视机，电脑通电后，带上了电荷，能够吸引轻小物体（灰尘）。
5 脱毛衣时会有噼噼啪啪的小响声，夜晚还会看见有火花出现脱毛衣时，毛衣摩擦带上了电荷，会有噼噼啪啪的小响声，有火花出现，这种现象在干燥的环境容易产生。
6 用毛皮摩擦过的气球会粘在竖直的墙壁上不掉下来用毛皮摩擦过的气球，带有电荷，能够被墙壁吸引。
7 冬天，用湿手摸室外的铁器容易沾手湿手上有水珠，摸铁器时，手上有水珠凝固，所以沾手，这与摩擦起电无关。
5.在什么条件下容易发生摩擦起电？1，在干燥的环境下容易产生 2，只有两种不同的物体相互摩擦才会带电 3，摩擦起电属于静电，对人体有影响，但不会危及生命 4，物体不通过摩擦也可以带电6.物体带电的方式有哪些？1，摩擦起电 2，接触起电，即让不带电的物体接触带电体。
探究简单电路☞知识点1两种电荷1、带电体：带了电的物体叫做带电体。
一些物体被摩擦后，能够吸引轻小物体，人们把这种现象称为物体带了电，或者说有了电荷。
带电体具有吸引轻小物体的性质。
2、摩擦起电：用摩擦的方法使物体带电叫做摩擦起电。
只有两种不同物质组成的物体相互摩擦时，物体才会带电。
3、两种电荷（1）自然界中只存在两种电荷A、正电荷：丝绸摩擦过的玻璃棒所带的电荷叫做正电荷，用“+”表示。
B、负电荷：毛皮摩擦过的橡胶棒所带的电荷叫做负电荷，用“-”表示。
C、注意：摩擦时，不同物质得失电子取决于物体的原子核束缚电子的强弱。
物体失电子带正电；得电子带负电。
（2）电荷间的相互作用规律同种电荷相互排斥；异种电荷相互吸引。
4、电荷量：电荷的多少叫电荷量，简称电荷。
单位是库仑，简称库，符号是C。
例1用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图所示的情况，则该小球的带电情况是（）A．带正电荷B．带负电荷C．不带电荷D．无法判断【答案】A。
【解析】丝绸摩擦过的玻璃棒带正电荷，把用丝绸摩擦过的玻璃棒靠近一个轻质小球时，它们相互排斥，说明这个小球一定和玻璃棒带的电荷相同，则该小球带正电荷。
例2如图所示金属球使小芳带电，则小芳（）A．得到电子B．失去电子C．得到原子核D．相互排斥的头发带上同种电荷【答案】D【解析】☞知识点2验电器（1）、构造：金属球、金属杆、金属箔、绝缘垫。
（2）、作用：检验物体是否带电。
（3）、原理：同种电荷相互排斥。
带电体所带的电越多，验电器金属箔片张开的角度越大。
（4）、用法：验电器不带电的情况下，把要检验的物体接触验电器的金属球，如果两金属箔片张开，说明物体带电，反之不带电。
（5）、判断物体是否带电方法方法原理看物体是否吸引轻小物体利用带电体具有吸引轻小物体的性质看物体间是否排斥利用同种电荷相互排斥的原理看验电器利用同种电荷相互排斥的原理例1如图所示，当带电体接触验电器的金属球时，下列说法正确的是（）A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上【答案】B【解析】A、摩擦起电现象是通过摩擦的方式使电荷发生了转移，而不是创造了电子；故A错误；B、毛皮和橡胶棒摩擦的过程中橡胶棒原子核束缚电子的能力强，容易得到电子带负电，故B正确；C、验电器的金属箔片张开是因为带了同种电荷，同种电荷相互排斥，故C错误；D、用毛皮摩擦过的橡胶棒带负电，有多余电子，橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，故D错误。
探究简单电路(超详细,知识点归纳+习题)
1. 电流和电路
电流：
电流是电子流动的方式，也称为电子流。
在物理学中，电流是指在导体中的电
荷流动方向和大小，通常由电子负电荷携带。
单位为安培(A)，公式：I = Q / t（其中Q为电荷量，t为时间）
电路：
电路是在电子学中指两个点之间的导电环路，构成了使用电源产生波形的装置。
它包括三个必要元件：电源、负载、导电线路。
电子学中的主要物理学原理是欧姆定律和科尔霍夫电路定律。
用于构建电路的元件有：
•电阻器（Resistor）：阻碍电流的流动。
•电容器（Capacitor）：用于存储电荷并将它们释放回电路。
•电池（Battery）：将化学能转化为电能。
•电感器（Inductor）：存储电荷并产生电磁场。
•二极管（Diode）：允许电流在一个方向上流动，阻止电流在另一个方向上流动。
2. 电阻的知识
欧姆定律：
电路中通过任何导体的电流与电压成正比，与导体本身的电阻成反比。
公式：V = IR
其中V为电压，I为电流，R为电阻
串联电路和并联电路：
•串联电路：由两个或多个电阻器排列而成，电流必须同时流过所有电阻器，总电阻等于所有电阻器电阻的总和。
<img src=。
第13章探究简单电路-复习1．小峰探究发现，某电动玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，他想进一步探究该电动玩具车内部电动机与指示灯的连接方式，便将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，则该玩具车电路中电动机与指示灯的连接方式()A．可以确定，一定串联B．可以确定，一定并联C．可以确定，串联、并联都行D．需要再断开开关，转动车轮，观察指示灯2．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数。
为了找出发生故障的原因，现用一根导线进行检测，发现：导线连接a、b时，两灯泡均不发光，电流表无示数；导线连接b、c时，L1发光，L2不发光，则电路故障可能是()A．L1断路B．L1短路C．L2断路D．L2短路3．如下图电路中，闭合开关S后，两表示数如图所示，则()A．甲表是A1表，L2中的电流是0.6A B．甲表是A2表，L2中的电流是1.0AC．甲表是A1表，L2中的电流是0.4A D．甲表是A2表，L2中的电流是0.4A4．某同学在探究串联电路电流规律的实验中，按如图所示接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。
他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零；电路的故障可能是()A．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路5．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。
闭合开关S后，灯L1、L2都正常发光，则()A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表6．如图所示，连入电路中的电灯L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是()A．I1B．I2C．I3D．I1＋I2＋I37.下图中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端的电压分别为()A.3V和4.5VB.1.5V和4.5VC.3V和1.5VD.1.5V和3V8．在探究电路的电压规律实验时用了图中的某个电路，已知R1>R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是()A．B．C．D．9．小王家的卫生间有一只换气扇和一盏照明灯，它们的电路连接如图所示。

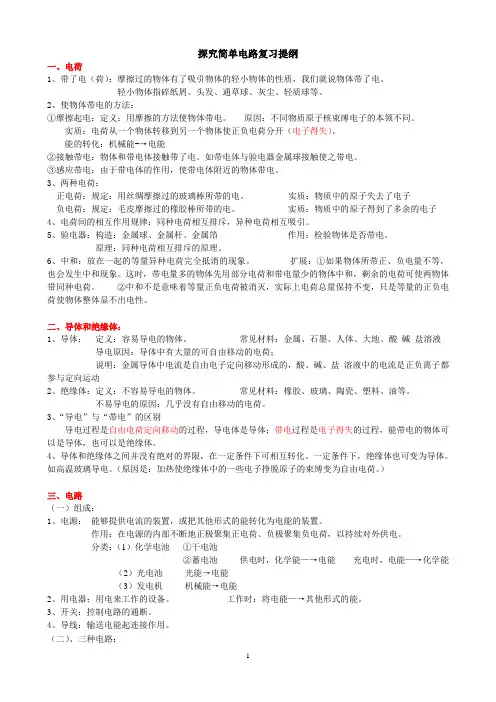

探究简单电路复习提纲一、电荷1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。
轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
2、使物体带电的方法：①摩擦起电：定义：用摩擦的方法使物体带电。
原因：不同物质原子核束缚电子的本领不同。
实质：电荷从一个物体转移到另一个物体使正负电荷分开（电子得失）。
能的转化：机械能-→电能②接触带电：物体和带电体接触带了电。
如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3、两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。
实质：物质中的原子失去了电子负电荷：规定：毛皮摩擦过的橡胶棒所带的电。
实质：物质中的原子得到了多余的电子4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5、验电器：构造：金属球、金属杆、金属箔作用：检验物体是否带电。
原理：同种电荷相互排斥的原理。
6、中和：放在一起的等量异种电荷完全抵消的现象。
扩展：①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
二、导体和绝缘体：1、导体：定义：容易导电的物体。
常见材料：金属、石墨、人体、大地、酸碱盐溶液导电原因：导体中有大量的可自由移动的电荷；说明：金属导体中电流是自由电子定向移动形成的，酸、碱、盐溶液中的电流是正负离子都参与定向运动2、绝缘体：定义：不容易导电的物体。
常见材料：橡胶、玻璃、陶瓷、塑料、油等。
不易导电的原因：几乎没有自由移动的电荷。
3、“导电”与“带电”的区别导电过程是自由电荷定向移动的过程，导电体是导体；带电过程是电子得失的过程，能带电的物体可以是导体，也可以是绝缘体。
4、导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。
探究简单电路课程要求：1.了解电路，电流，电压的有关知识，通过观察试验现象，分析，归纳出相关的物理规律。
2.学会连接电路，测试电路中的电流，电压的方法。
3.了解电荷及其相互作用的规律，了解电流的通路，开路，短路，能读，会画简单的电路图。
4.理解串联电路中的电流，电压的关系，并能够进行简单的计算。
本章重点：掌握电荷中相互作用的规律；理解电流的形成及方向；掌握电路的构成部分；会看电路图；正确区分串联和并联电路，会连接电流表，并会读数；掌握串、并联电路电流的规律；会连接电压表，并会读数；掌握串、并联电路电压的规律。
本章难点：理解摩擦起电的原因；静电现象的应用与防护；掌握电路的构成部分；正确区分串联和并联电路，并会画图；会连接电流表、电压表、并会读数。
知识点一：摩擦起电物体带电：一些物体被摩擦后，能够吸引轻小物体，人们把这种现象称为物体带了“电”，或者说带了电荷。
举出一个物体带电的例子：摩擦起电：用摩擦的方法是物体带电叫摩擦起电。
原因：由于不同物质的原子核对核外电子的束缚能力不同，当两个物体相互摩擦时，哪个物体的原子核对核外电子的束缚本领弱，它的一些电子就会转移到另一个物体上，失去电子的物体带正电，得到电子的物体由于带有多余的电子而带负电。
实质：摩擦起电并不是创造了电荷，只是电子从一个物体转移到另一个物体，失去电子的物体带（）电，得到电子的物体带（）电。
条件：1.相互摩擦的物体是不同的物质。
2.摩擦起电的两个物体要与外界绝缘。
例：以下现象中，不属于摩擦起电现象的是（）A、用丝绸摩擦过的玻璃棒靠近纸屑，纸屑被吸起B、在干燥的天气里用梳子梳头发，头发变得蓬松C、用干燥的塑料刷刷毛料衣服时，毛刷上吸附很多尘土D、磁铁能够吸引小铁钉例：摩擦起电是（）A、正电荷转移的过程B、正、负电荷同时移动的过程C、创造电荷的过程D、使电子从一个物体转移到另一个物体的过程例：为什么摩擦起电能使手中的玻璃棒和橡胶棒带电，却不能使手中的金属棒带电，怎样才能使金属棒带电知识点二：两种电荷及其相互作用自然界中存在两种电荷，正电荷和负电荷。
丝绸摩擦过的玻璃棒带（），电毛皮摩擦过的橡胶棒带（）电。
作用规律：同种电荷相互排斥，异种电荷相互吸引。
实验：下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）CA一定（）B、有两球带同种电荷，第三球不带电C、只有一球带电D、有两球带异种电荷，第三球不带电例：四个通草球的两两相互作用情况为：甲、乙相互吸引，乙、丙相互吸引，乙、丁相互排斥，已知丁带正电，则甲与丙若相互靠近，可能会出现什么现象知识点三：怎样知道物体带了电验电器原理：电中和：放在一起的等量异种电荷完全抵消的现象叫做中和，电的中和是电荷转移的结果，并不是电荷消失了。
例：用带电的橡胶棒去接触带正电的验电器的金属球时，发现箔片张角恰好闭合，下列说法正确的是（）A、橡胶棒带负电，与验电器带的电荷量相等B、橡胶棒带正电，与验电器带的电荷量相等C、橡胶棒带负电，比验电器带的电荷量多D、橡胶棒带负电，比验电器带的电荷量少例：用与丝绸摩擦过的玻璃棒去接触验电器的金属球，验电器的金属箔片就张开一定的角度。
那么，以下说法中正确的是（）A、在验电器的两张金属箔片上，分别带上了异种电荷B、当丝绸与玻璃棒摩擦时，玻璃棒失去了电子C、由于玻璃棒能够带电，所以它是导体D、丝绸与玻璃棒之间的摩擦起电实际上是创造了电荷例：用毛皮和橡胶棒摩擦，橡胶棒带负电荷，如果再用毛皮接触验电器的金属球，那么验电器的金属箔片张开是因为带了（）A、正电荷B、负电荷C、不带电D、无法确定知识点四：电路的组成及电器元件的符号所谓的电路就是用导线把电源、用电器、开关连接起来的电路通路。
一个完整的电路包括：___ 、 ___ 、 ___ 、 ___ 四种电路元件，缺一不可。
画出主要的电器元件的符号开关电源小灯泡电动机电铃交叉不相连的导线A B C D知识点五：通路、开路和短路通路开路短路知识点六：电路的连接方式串联电路：把电路元件逐个顺次连接起来的电路叫串联电路。
特点：1.电流只有一条路径，无干路、支路之分。
2.通过一个用电器也一定通过另一个用电器，各用电器互相影响，一个用电器停止工作，另一个用电器也不能工作。
3.串联电路只要介入一只开关，即可控制所有的用电器。
并联电路：把电路原件并列起来的电路叫并联电路。
特点：1.电路有两条或两条以上的路径，有干路、支路之分2.干路电流在分支处分成两个或两个以上支路电流，每条支路都与电源形成一个通路，各支路用电器之间互不影响。
3.控制整个电路中的用电器需要在干路设置开关，控制各支路用电器要在各支路设置开关。
例：如图所示，若S闭合，则可能发生的现象是（）A、L1发光，L2不发光B、L1的灯丝被烧断C、L2的灯丝被烧断D、电池被烧坏例：判断下图中的电路结构。
例、根据图甲所示的电路图，将图乙中的实物连接起来，并画出图丙对应的电路图。
由电路图连接实物图时，注意导线不能交叉；由实物图画电路图时，要注意画成框图。
知识点七：怎样认识和测量电流生活中有水流，人流，车流。
同理，导体中的电荷向一定方向移动，是不是会形成电流水管中水流有大小，在相同的时间内，水管流出的水越多，水流就越大。
导体中的电流也有大小，但是电流看不见，摸不着，怎样才能知道它的大小呢。
电流：物理学中用每秒通过导体任一横截面积的电荷量来表示电流的强弱。
电流用字母“I”表示，国际单位名称是“”，简称“”。
符号是“”。
电流形成的原因：导体中有大量的自由电荷，平时他们的运动时杂乱无章的，接上电源后，他们受到力的作用，出现定向移动，电荷的定向移动形成电流。
电流的方向：正负电荷的定向移动都可以形成电流，在物理学中，将正电荷定向移动的方向规定为电路的方向，在金属中，定向移动的是带负电的自由电子，在酸碱溶液中，定向移动的是带正电的正离子和带负电的负离子。
认识电流表：我们通常用电流表来测量电流的大小。
电流表使用规则：1.电流表必须与被测电器串联2.电流表接入电路时，应从“+”接线柱流入，“—”接线柱流出3.主要接入的量程4.不允许将电流表直接接在电源的两极上电流表的电阻无穷（），可近似的看成一根导线。
试触法：例：电路中能产生持续电流的条件是：（1）（2）电流是有大小的：同一个灯泡通电时，灯泡越（），电流就越（）。
例：以美国为首的北约多国部队，在空袭主权国家南联盟时，使用了一种“石墨”炸弹，它爆炸时在供电线路上空撒布大量的石墨丝条，漫天飞舞的石墨丝条破坏了供电系统，使人民生活受到巨大影响，财产受到巨大的损失，这种炸弹的原理应为：（）A、石墨使供电线路短路B、石墨使供电线路断路C、石墨丝条拉断了电线D、石墨丝条，将电线紧紧地捆扎在一起例：关于电流，下列说法正确的是（）A.只有正电荷的定向移动，才能形成电流B.只有自由电子定向移动，才能形成电流C.正电荷定向移动的方向规定为电流的方向D. 负电荷定向移动的方向规定为电流的方向例：“ A”最可能是下列哪个用电器工作时的电流（）A.家用电冰箱B.家用空调器C. 普通的白炽灯D. 普通计算器例：把电流表接入电路时，有时要试触，其目的是（）A.检查电流表是不是完好B.检查电流表的连接方式否正确C.检查整个电路连接是否正确D.选择最适合于被测电流的量程例：例：知识点八：怎样认识和测量电压什么是电压，我们可以用一个有抽水机和涡轮的闭合水路与一个有电源和灯泡的闭合电路作正如水压是形成水流的原因，电压是使自由电荷发生定向移动形成电流的原因。
电压是形成电流的原因，电源是提供电压的装置，常见的电源有：干电池、蓄电池、纽扣电池和发电机。
电压的字母表示：U，单位：伏特、简称伏（V）；常用单位千伏（kV），毫伏（mV）认识电压表：我们通常用电压表来测量电压的大小。
电压表使用规则：1.电流表必须与被测电器并联2.电流表接入电路时，应从“+”接线柱流入，“—”接线柱流出3.被测电压不要超过电压表的量程。
例：在国际单位制中，电压的单位是( )A．伏特 B．欧姆 C．库仑 D．瓦特例：(多选)一个同学在使用电压表测量某电路两端电压时，发现指针反向偏转，产生这一现象的原因不可能是( )A．电压表坏了B．正、负接线柱接反了C．所用电压表的量程接错了D．两个接线柱分别接在“3”和“15”的接线柱上例：以下关于电压的说法正确的是( )A．一节干电池的电压是 VB．对人体的安全电压不高于 220 VC．用电器正常的工作电压都是 110 VD．我国高压输电线的电压是 200 V例：学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（）A．15V， B．15V，1V C．3V， D．3V，例：下图是连入电路的电压表的示意图，其指示的示数为下列数据的哪一个（）A． B．C． D．例：如图所示，L1 是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是( )A．a 为电流表，b 为电压表，c 为电流表B．a 为电压表，b 为电压表，c 为电流表C．a 为电流表，b 为电流表，c 为电压表D．a 为电流表，b 为电流表，c 为电流表知识点九：探究串、并联电路中的电流及电压串联电路中电流的规律：串联电路中电流____________。
并联电路中电流的规律：并联电路中，干路上的电流等于各个支路上的电流_________，并联电路各之路的电流大小不一定相同，但所有支路电流之和等于干路中的总电流。
串联电路中电压的规律：串联电路两端电压等于串联的各部分两端电压之和。
并联电路中电压的规律：并联电路中各并联支路两端电压相等。
例：连接电路时，开关应______，还要按一定顺序连接。
将电流表接入电路中时，应先用______量程，若指针示数小于______A时，再改用______量程。
例：如图2所示，电流表A1，A2，A3的示数分别为I1,I2,I3，那么(a)图中I1，I2和I3的关系表达式是______，(b)图中I1，I2和I3的关系表达式是______。
例：在图3所示电路中，如果电流表示数，通过L1的电流强度是，则流过灯泡L2的电流强度是______A。
例：某同学为了测量L1中的电流，采用了图4所示的电路，请指出图中的连接错误，在图上把错的地方改正过来。
例：如图所示的电路中，电压表V1、V2和V3分别测量的是_______、________和_______两端的电压；如果电压表V1、V2的示数分别为6V和4V，那么电压表V3的示数为____V．L从灯座上例：如图所示，电源电压为5V，闭合开关，电流表示数为，电压表读数为，把1旋下来，则下列说法正确的是（）A．电流表读数为0AB．电压表读数为5VC．电压表读数为D．电流表读数为例：如图是一位同学所连的电路，他要测量L1两端的电压.他的电路有几处错误请在图上用铅笔线改过来，并画出电路图.例：如图所示的电路中，电压表V1的示数为 V，电压表V2的示数为 V，则电压表V的示数应为________V.。
