第十一章简单电路单元测试题一、选择题1.下列关于电流、电压、电源说法正确的是（）A. 有电源就一定有电压和电流B. 有电流则同时有电源和电压C. 有电压时同时有电源和电流D. 以上说法都不对2.我们在连接电路时特别要避免电路发生短路，这是因为在短路时:（）A. 电源中没有电流通过B. 用电器中有很大电流通过，容易烧坏用电器C. 电源中有很大电流通过，容易烧坏电源D. 电源正常工作，但用电器不能正常工作.3.如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（）A. 用电器B. 电源C. 开关D. 导线4.如图所示的四个电路中，开关S闭合后会发生短路的电路是（）A. B.C. D.5.如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是（）A. 干木条B. 铜丝C. 塑料棒D. 陶瓷棒6.某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（）A. B.C. D.7.若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。

当开关S闭合后，会出现（）A. 电流表指针明显偏转B. 小灯泡发光C. 电压表指针明显偏转D. 电池被烧坏8.如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入，需要门卫用按钮将栏杆抬起。

若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是( )A. B. C. D.9.下列说法正确的是（）A. 同种电荷互相吸引B. 电流表可以直接连在电源两极上C. 长度相同的两根铝线，粗的比细的电阻大D. 电路中有电流，电路两端就一定有电压10.如图所示，若要使R1、R2并联，则（）A. 只闭合S1B. 只闭合S3C. 只闭合S2、S3D. 只闭合S1、S211.刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图中最符合此卫生间电路特点的是（）A. B. C. D.12.如图所示电路，探究并联电路中电流的关系｡L1与L2是两个不同规格的小灯泡，闭合开关后，通过a､b､c､d四处电流的大小关系正确的是（）A. B. C. D.13.如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A. 金属杆B. 瓷筒C. 电阻丝D. 金属滑片14.如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A. 电阻R短路B. 电阻R短路C. 灯L断路D. 灯L短路15.下列说法错误的是（）A. 摩擦起电的实质是电子从一个物体转移到另一个物体上B. 验电器的工作原理是同种电荷相互排斥C. 公路上的路灯同时亮同时灭，它们是串联在一起的D. 电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同二、填空题16.在国际单位制中，电流的单位是________，一节新干电池的电压________V。

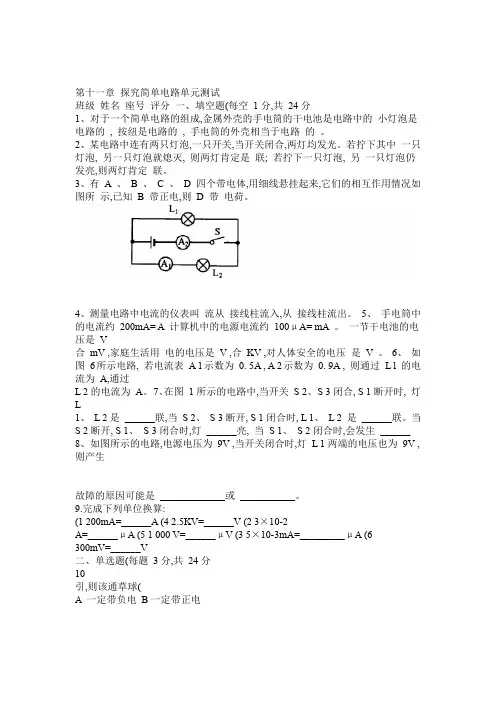

第十一章探究简单电路单元测试班级姓名座号评分一、填空题(每空1分,共24分1、对于一个简单电路的组成,金属外壳的手电筒的干电池是电路中的小灯泡是电路的, 按纽是电路的, 手电筒的外壳相当于电路的。

2、某电路中连有两只灯泡,一只开关,当开关闭合,两灯均发光。

若拧下其中一只灯泡, 另一只灯泡就熄灭, 则两灯肯定是联; 若拧下一只灯泡, 另一只灯泡仍发亮,则两灯肯定联。

3、有A 、B 、C 、D 四个带电体,用细线悬挂起来,它们的相互作用情况如图所示,已知 B 带正电,则 D 带电荷。

4、测量电路中电流的仪表叫流从接线柱流入,从接线柱流出。

5、手电筒中的电流约200mA= A 计算机中的电源电流约100μA= mA 。

一节干电池的电压是V合mV ,家庭生活用电的电压是V ,合KV ,对人体安全的电压是V 。

6、如图6所示电路, 若电流表 A 1示数为0. 5A , A 2示数为0. 9A , 则通过L l 的电流为A,通过L 2的电流为A。

7、在图1所示的电路中,当开关S 2、S 3闭合, S 1断开时, 灯L1、L 2是______联,当S2、S 3断开, S 1闭合时, L 1、L 2 是______联。

当S 2断开, S 1、S 3闭合时,灯______亮, 当S 1、S 2闭合时,会发生______ 8、如图所示的电路,电源电压为9V ,当开关闭合时,灯L 1两端的电压也为9V ,则产生故障的原因可能是_____________或___________。

9.完成下列单位换算:(1 200mA=______A (4 2.5KV=______V (2 3×10-2A=______μA (5 1 000 V=______μV (3 5×10-3mA=_________μA (6300mV=______V二、单选题(每题3分,共24分10引,则该通草球(A 一定带负电B一定带正电C 一定不带电D可能带正电,也可能不带电11、. 如图所示,电流表的示数是( A . 1.8A B. 0.36AC .可能是1.8A ,也可能是0.36A D.可能是1.4A ,也可能是0.33A12、每当节日的夜晚, 许多高大的建筑物都要用成千只灯泡装点起来, 点亮的灯泡映出建筑物的轮廓,显得美丽、壮观,这些灯泡是(A 并联B串联C可能是串联也可能是并联D无法判断13、下列电路图与实物图一致的是((、下列关于电流的说法正确的是12正 C 只有自由电子的移动,才能形成电流A 只有正电荷的移动,才能形成电流B如图所负电荷定向移动的方向为电流方向14、电荷定向移动的方向为电流方向D: (的电流的是电路中能正确测出通过灯L2示, L 1用电压表测灯泡闭合后两个灯都不亮,、两个灯泡串联如图所示,开关S 15 L 2的故障是则L 1、示数为的电压为4.5V , 再用电压表测灯泡L2的电压时, 0,断路, L 2断路B L1( A L1短路都断路、L 2、C L1 L 2都短路D L1(,电压表的接法正确的是16、如图所示此时如果粗心的小强把电流表当作电压表接在了, L 1的两端。

第11章简单电路单元测试一．选择题1．下列事例中，不属于静电现象的是（）A．蜜蜂飞行时，能吸引花粉B．花开时，会闻到扑鼻的花香C．雷雨时，天空中划过的闪电D．晴天时梳头时会看到头发随梳子飘动2．甲、乙两个轻质小球相互排斥，把与毛皮摩擦的橡胶棒靠近甲球时，甲球与橡胶棒相互吸引，则乙球（）A．一定带正电B．可能带负电，可能不带电C．一定带负电D．可能带正电，可能不带电3．如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A．金属杆B．瓷筒C．电阻丝D．金属滑片4．如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（）A．毛皮摩擦过的橡胶棒带正电B．验电器的工作原理是同种电荷相互排斥C．通常情况下橡胶棒是导体D．金属箔张开瞬间电流的方向是由金属球到金属箔5．在测量小灯泡电阻实验中，某电表的示数如图所示。

其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安6．下列的电路图中结构完整、能正常工作的是（）A．B．C．D．7．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（）A．0.1 A B．0.3A C．0.4A D．0.5A8．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。

当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。

下列电路设计符合上述要求的是（）A．B．C．D．9．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起。

如图所示的电路设计可行的是（）A．B．C．D．10．在某次电学实验中，小科按如图（1）所示的电路连接仪器，闭合开关S后，电压表V1和V2的示数如图（2）所示，下列对该电路分析不正确的是（）A．两表量程不同，L1和L2串联B．两表量程不同，L1短路C．两表量程相同，L1开路D．两表量程相同，L2短路二．填空题11．如图甲，验电器是根据的原理工作的；图乙中水与酒精混合后总体积变小，说明；丙图中飞镖的箭头很尖，目的是。

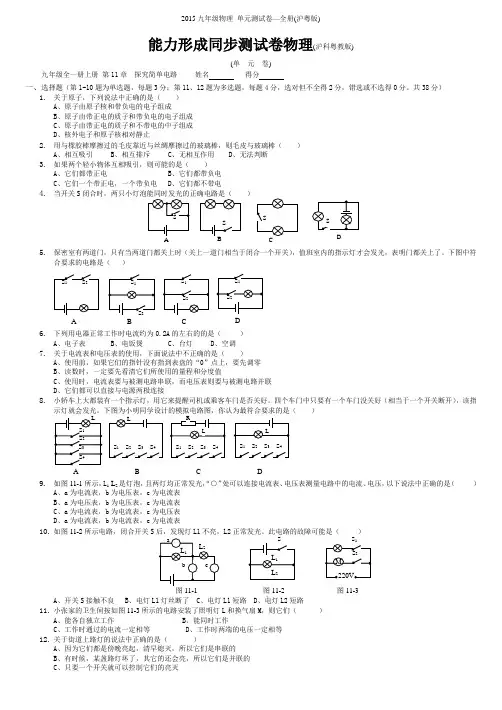

能力形成同步测试卷物理(沪科粤教版)(单 元 卷)九年级全一册上册 第11章 探究简单电路 姓名 得分一、选择题（第1-10题为单选题，每题3分；第11、12题为多选题，每题4分，选对但不全得2分，错选或不选得0分。

共38分）1. 关于原子，下列说法中正确的是（ ）A 、原子由原子核和带负电的电子组成B 、原子由带正电的质子和带负电的电子组成C 、原子由带正电的质子和不带电的中子组成D 、核外电子和原子核相对静止2. 用与橡胶棒摩擦过的毛皮靠近与丝绸摩擦过的玻璃棒，则毛皮与玻璃棒（ ）A 、相互吸引B 、相互排斥C 、无相互作用D 、无法判断 3. 如果两个轻小物体互相吸引，则可能的是（ ）A 、它们都带正电B 、它们都带负电C 、它们一个带正电，一个带负电D 、它们都不带电4. 当开关S 闭合时，两只小灯泡能同时发光的正确电路是（5. 保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。

下图中符合要求的电路是（ ）6. 下列用电器正常工作时电流约为0.2A 的左右的的是（ ）A 、电子表B 、电饭煲C 、台灯D 、空调 7. 关于电流表和电压表的使用，下面说法中不正确的是（ ）A 、使用前，如果它们的指针没有指到表盘的“0”点上，要先调零B 、读数时，一定要先看清它们所使用的量程和分度值C 、使用时，电流表要与被测电路串联，而电压表则要与被测电路并联D 、它们都可以直接与电源两极连接8. 小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。

四个车门中只要有一个车门没关好（相当于一个开关断开），该指）9. 如图11-1所示，L 1 L 2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ）A 、a 为电流表，b 为电压表，c 为电流表B 、a 为电压表，b 为电压表，c 为电流表C 、a 为电流表，b 为电流表，c 为电压表D 、a 为电流表，b 为电流表，c 为电流表10. 如图11-2所示电路，闭合开关S 后，发现灯L1不亮，L2正常发光。

九年级物理第十一章《简单电路》单元测试九年级物理第十一章《简单电路》单元测试题（考时70分钟满分60分班级姓名分数一、选择题：（将符合题意的唯一答案题号填入对应表格中，每小题2分，共24 分）1 2 3 4 5 6 7 8 9 10 11 12 题号答案１．在物理实验室中，测量电流的工具或仪器是A. 验电器B. 电能表C. 电流表D. 测电笔２．在国际单位制中，电压的单位是A. 安培B. 焦耳C. 伏特D. 库仑３．在如下图所示电路中，开关S闭合后，三盏灯属于串联的电路是( )仍不亮；当导线连接L两端时，1L亮、2L不亮．由2此可以判断A．灯L断路B．灯2L断路C．灯1L短路1D．灯L短路211、.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是A.L1和L2并联，再与开关串联B.L2和开关串联，再与L1并联C.L1和开关并联，再与L2串联D.L1和开关串联，再与L2并联12.下面有关导体电阻的说法中正确的是（）A.导体没有电阻，绝缘体有电阻B.铜的电阻比铁的电阻小C.粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D.要改变导体的电阻，可以改变通过的电流二、填空题（每空1分、共21 分）１3．规定：电荷移动的方向为电流的方向。

１4．在铅笔盒中有塑料尺、铅笔心、小刀，其中属于绝缘体的是 。

１5．某电阻两端接1．5伏电压时，它的电阻是5欧．若将这个电阻两端改接2伏电压，它的电阻是 欧。

１6．小芳同学按如右图所示电路图连接好电路，检查无误。

闭合开关S 后，她发现电压表无示数。

若故障只出在灯L 1或L 2处，则可能是灯L l 处 路或L 2处 路。

１7．一只小灯泡接在电压是1．5伏的电路上，通过小灯泡的电流为0．3安，则1分钟内通过小灯泡的电量是 库，小灯泡灯丝的电阻为 欧。

１8．某同学做“用电流表测电流”的实验，正确连接了电路，闭合开关后，电流表的示数如下左图所示．由此可以看出实验中存在的问题是，使实验结果更为精确的做法是．１9．在如上右图所示的电路中，有四个开关S1、S2、S3、S4。

第11章简单电路单元测试卷一、单选题1．2017年10月16日，华为Mate系列手机正式发布，该手机采用了华为自己研发的麒麟970国产芯片，具有初步的人工智能，制造该芯片的材料是A．导体B．绝缘体C．半导体D．超导体2．小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表．你认为小丽下一步应该做的是A．分析数据得出结论B．拆下电路，整理仪器C．换电流表的量程再做几次实验D．换不同规格的灯泡再做几次实验3．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（）A．B．C．D．4．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则A．A的电流大B．A 两端的电压大C．A、B的电流相等D．A、B两端的电压相等5．在研究物质的导电性时，采用如图所示的实验电路．用酒精灯对着白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来．对此，以下叙述正确的是( )A．玻璃芯柱和灯泡L是并联的B．本实验能说明电阻的大小与酒精灯有关系C．通过灯泡的电流要比通过玻璃芯柱的电流大D．加热过程中，玻璃芯柱的电阻随着温度升高而减小6．2000年8月12日，俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）A．.U1=U2=U3B．I1=I2=I3C．U1=U2+U3D．I1=I2+I37．如图所示的电路中，将开关S闭合，灯L1和L2均发光，下列说法中正确的是（）A．通过灯L1和L2的电流一定相等B．灯L1和L2两端的电压一定相等C．灯L1和L2的连接方式是并联D．电压表测的是灯L2两端的电压8．如图所示的电路中，闭合开关S后，下列说法正确的是A．开关 S 只能控制灯泡 L1B．灯泡 L1和 L2并联在电路中C．电流表可以测量灯泡L1的电流D．电压表测量灯泡 L1两端的电压9．如图所示，连入电路中的灯泡L1、L2、L3，各自允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是( )A．I3B．I2C．I1D．I1＋I2＋I310．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接入电流表，乙接入电压表B．甲、乙均接入电流表C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表11．在图所示的电路中，电源电压保持不变。

第十一章综合测试一、选择题（共10小题）1.LED灯带在装饰材料中被广泛应用。

芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示。

她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。

以下推断符合上述事实的是（）A.一只LED正常工作的电压是220VB.灯带中一只LED灯断路后其它灯还亮C.LED灯具有单向导电性D.LED灯工作时主要是将电能转化为内能2.2017年10月16日，华为Mate系列手机正式发布，该手机采用了华为自己研发的麒麟970国产芯片，具有初步的人工智能，制造该芯片的材料是（）A.导体B.绝缘体C.半导体D.超导体3.现代生活照明多采用低碳节能的LED灯，其核心元件的主要材料是（）A.导体B.纳米材料C.超导体D.半导体4.江海里的航标灯要求夜晚亮、白天熄。

人们利用半导体的有关特性制成了能自动点亮、熄灭的航标灯装置，实现了自动控制，这是利用了半导体的（）A.热敏性B.压敏性C.光敏性D.三种特性都利用了5.随着技术的进步，LED常被用作光源或信号显示器，制作LED的关键材料是（）A.绝缘体B.普通导体C.超导体D.半导体6.如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A.AB段电阻大，电流小B.CD段电阻大，电流大C.AB段电阻大，电流与CD段相等D.CD段电阻大，电流与AB段相等7.小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。

你认为小丽下一步应该做的是（）A.分析数据得出结论B.拆下电路，整理仪器C.换电流表的量程再做几次实验D.换不同规格的灯泡再做几次实验8.如图所示的“吸引现象”由静电引起的是（）A.磁铁吸引硬币B.压紧的铅块互相吸引C.摩擦后的气球吸引头发D.吸盘吸在墙壁上9.一节干电池的电压是（）A.1.5伏B.24伏C.110伏D.220伏10.如图：开关闭合后发生的现象是（）A.灯不亮，电流表烧坏B.灯不亮，电流表有示数C.灯不亮，电压表有示数D.灯亮，电流表、电压表都有示数二.多选题（共5小题）11.以下是小明对一些物理知识的想象，其中你认为不合理的是（）A.假如水的比热容变为原来的110，可能内陆地区会比沿海地区冬暖夏凉B.假如导体都变成超导体了，通过的电流会很大，电灯会更亮C.假如浮力与液体的密度成反比，在“死海”游泳就比原来困难得多D.假如在绕地球转动的宇宙飞船里，用吸管就不容易吸起饮料12.当温度降到很低时，某些金属导体如铝在271.76-℃以下，铅在265.95-℃以下时，电阻就变成了零，这种现象称为超导现象。

第十一章简单电路单元测试（时间：60分钟，满分：100分）班级姓名学号分数一、选择题（每小题2分，共24分）1．下列实例与所描述的物质物理属性相符的是（）A．毛皮摩擦过的塑料尺能吸引碎纸屑，是因为塑料尺有磁性B．划玻璃的刀刃用金刚石做，是因为金刚石的延展性好C．电线的线芯用铜做，是因为铜的导热性好D．水壶的把手用胶木做，是因为胶木的隔热性好【答案】D【解析】A．毛皮摩擦过的塑料尺能吸引碎纸屑是因为摩擦后的塑料尺带了电，故A错误；B．玻璃刀的刀刃是金刚石，金刚石能划破玻璃，是因为金刚石的硬度大，故B错误；C．电线是用来输电的，所以制作电线的材料导电性要好，而铜或铝的导电性能要比其它金属好，所以电线的内芯常用铝或铜制作，故C错误；D．热水壶的手柄是用来防止人的手被烫到，之所以用胶木做，就是因为胶木的导热性差，如果手柄上的胶木掉了，由于金属的导热性非常好，手就会被烫到，故D正确。

2．如图所示，一带正电玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动，对吸管A端带电性质判断正确的是：（）A．若相互吸引，可能带负电B．若相互吸引，一定带正电C．若相互排斥，可能带正电D．若相互排斥，一定带负电【答案】A【解析】AB、玻璃棒带正电，若能吸引吸管A，则A有两种可能，即可能带负电、也可能不带电，故A正确，B错误；CD、玻璃棒带正电，若能排斥吸管A，则A一定带正电，故CD错误。

3．原子核是由下列哪组粒子组成的（）A．中子和电子B．质子和电子C．质子和中子D．质子、中子和电子【答案】C【解析】分子是由原子组成的，原子是由原子核和核外电子组成的，而原子核还可以再分，它是由更小的粒子：质子和中子组成的。

4．保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。

如图所示的四个电路图中，能体现该装置工作原理的是（）A．B．C．D．【答案】B【解析】正常控制用电器的开关与用电器串联时，开关闭合，用电器工作，开关断开，用电器不工作，依据题意分析，开关都闭合时，指示灯不工作，说明开关与指示灯不是串联，而是并联。

第1页 共12页 ◎ 第2页 共12页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：________班级：________考号：________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………第十一章 简单电路 单元测试一、 选择题1. 有一段粗细均匀的金属导线，电阻是1欧，把它对折后作为一条导线使用，此时它的电阻最接近（ ）A.2欧B.0.25欧C.等于1欧D.4欧2. 某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（ ）A.电流表、电压表均被烧坯B.电流表、电压表不会被烧坏C.只有电流表被烧坏D.只有电压表被烧坏3. 福州江滨大道缤纷园入口处，安装了两盏“风光互补”景观节能灯，如图所示，它“头顶”小风扇，“肩扛”太阳能电池板。

关于节能灯的设计解释合理的是（ ）A.太阳能电池板是将太阳能转化为电能B.小风扇是用来给太阳能电池板散热的C.小风扇是风力发电机，将电能转化为机械能D.蓄电池在夜晚放电时，将电能转化为化学能4. 如图所示电路，闭合开关后，可能发生的现象是（ ）A.电流表和电压表都烧坏B.电流表烧坏，电压表正常C.电压表烧坏，电流表正常D.先烧坏电流表，再烧坏电压表5. 如图所示，当开关S 闭合时，灯L 1、L 2均不亮。

某同学用一根导线去检查电路故障，他将导线接在L 1的两端时，发现两灯均不亮，然后并接在L 2两端时发现L 1亮、L 2不亮。

则此电路可能存在的故障是（ ）A.灯L 2与灯座接触不良B.灯L 1灯丝烧断C.灯L 1与灯座接触不良D.灯L 2短路6. 在如图甲所示的电路图中，开关S 接到a 时的电压表指针所指位置与开关S 接到b 时电压表指针所指位置均如图乙所示。

下列说法不正确的是（ ）A.电源电压为7.5VB.灯L 2两端的电压为1.5VC.灯L 2两端的电压为6VD.灯L 1两端的电压为6V7. 在收音机等电器中，有一种叫做电位器的元件。

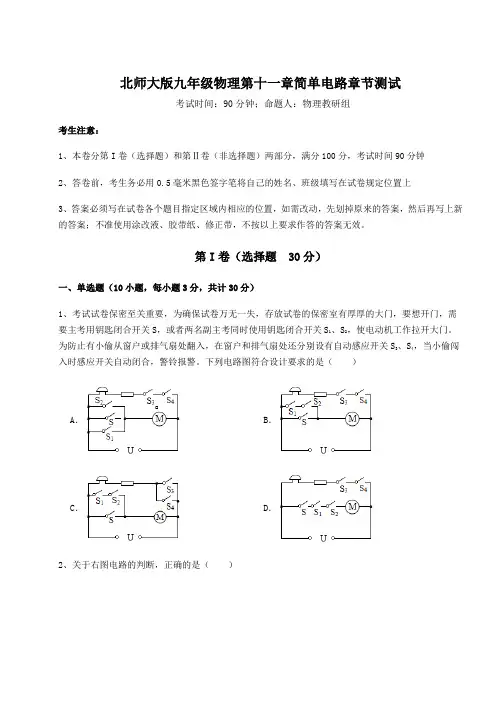

北师大版九年级物理第十一章简单电路章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。

为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。

下列电路图符合设计要求的是（）A．B．C．D．2、关于右图电路的判断，正确的是（）A．只闭合开关 S1时，灯泡 L1、L3并联B．只闭合开关 S2时，灯泡 L2、L3并联C．只闭合开关 S2、S3时，灯泡 L2、L3串联D．闭合所有开关时，灯泡 L1、L2并联，L3短路3、高铁车厢内两个相邻的洗手间如果同时使用时，红灯亮；如果两洗手间都不使用或者只使用一个时，红灯不亮。

下列电路图能实现上述功能的是（）A．B．C．D．4、如图所示，甲、乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。

下列有关两球带电情况说法正确的是（）A．若甲带正电，则乙一定带负电B．若甲带正电，则乙可能带负电C．若甲带正电，则乙可能带正电D．若甲不带电，则乙可能不带电5、在柠檬上相隔一定距离分别插入铜片和锌片，即为柠檬电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（）A．柠檬电池可将化学能转化为电能B．锌电极是柠檬电池的正极C．柠檬电池形成通路后，电子将从铜电极流出D．将电压表直接接在该柠檬电池上会损坏电压表6、下列对有关现象的描述，正确的是（）A．水蒸气冲开橡胶塞，是将机械能转化为内能B．寒冷的冬天人们常搓手，是利用热传递的方式改变内能C．发光二极管是利用金属的导电性制成的D．云层中的闪电是云层之间摩擦产生的电荷7、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1 A2的指针均在下图所示的位置，则下列说法中正确的是（）A．电流表A2的示数2.4A B．通过灯L1的电流为1.92AC．通过灯L1的电流为0.48A D．电流表A1的示数是0.48A8、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。

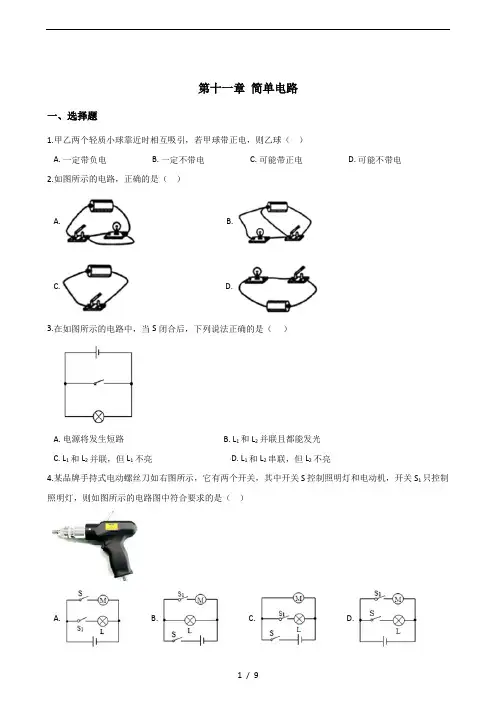

第十一章简单电路一、选择题1.甲乙两个轻质小球靠近时相互吸引，若甲球带正电，则乙球（）A. 一定带负电B. 一定不带电C. 可能带正电D. 可能不带电2.如图所示的电路，正确的是（）A. B.C. D.3.在如图所示的电路中，当S闭合后，下列说法正确的是（）A. 电源将发生短路B. L1和L2并联且都能发光C. L1和L2并联，但L1不亮D. L1和L2串联，但L2不亮4.某品牌手持式电动螺丝刀如右图所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图所示的电路图中符合要求的是（）A. B. C. D.5.关于如图电路的判断，正确的是（）A. 只闭合开关时，灯泡、并联B. 只闭合开关时，灯泡、并联C. 只闭合开关、时，灯泡、串联D. 闭合所有开关时，灯泡、并联，短路6.如图所示，甲、乙、丙三个轻质小球用绝缘细绳悬挂，已知丙带正电，则( )A. 甲、乙均带正电B. 甲、乙均带负电C. 乙带正电，甲可能不带电D. 乙带正电，甲一定带负电7.电路中能产生持续电流的条件是（）A. 电路中有用电器B. 电路中有电源C. 电路中有开关D. 电路中有电源，且电路必须是闭合的8.图甲闭合开关灯泡发光，图乙用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙）。

根据图中信息可以判断出（）A. 金属棒中自由电子定向移动方向是由B向AB. 金属棒中电流方向是由A向BC. 开关中电流的方向是由A向BD. 开关中自由电子定向移动方向是由A向B9.如图所示的电路，电源电压不变，闭合开关S后，灯L能发光，电流表、电压表均有示数，过了一会儿，灯L不亮，电流表无示数，电压表有示数，则电路故障可能是( )A. 灯L断路B. 电阻R断路C. 灯L短路D. 电阻R短路10.如图所示，电源电压为，闭合开关S，电压表示数为。

则( )A. L 1两端电压为B. L2两端电压为C. 电源与L1两端电压之和为D. L2两端电压为11.下列物体是导体的是（）A. 木筷子B. 铁钉C. 橡皮擦D. 塑料管子12.在进行“导体电阻的大小与哪些因素有关”的实验时，将一根粗细均匀的导体截成长短不同的两段后，分别接入电路中，这是用来研究（）A. 导体电阻与温度的关系B. 导体电阻与长度的关系C. 导体电阻与材料的关系D. 导体电阻与横截面积的关系13.如图所示的滑动变阻器的四种接法中，当滑片P 向左滑动时，接入电阻变大的是（）A. B. C. D.二、填空题14.如图所示为某宾馆的房卡。

第11章简单电路单元测试制卷人：打自企；成别使；而都那。

审核人：众闪壹；春壹阑；各厅……日期：2022年二月八日。

一．选择题〔一共15小题，满分是45分，每一小题3分〕1．〔3分〕〔中考•〕如下图，通过开关的通断来研究电路连接和电路故障等问题，以下说法正确的选项是〔〕A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路【答案】D。

【解析】AB、由图可知，当断开S1和S3，闭合S2时，电流只有一条途径：正极→电流表→R1→R2→S2→负极，所以R1与R2为串联；此时电压表并联在R1两端，那么电压表测量R1两端电压，故AB错误；C、断开S2，闭合S1时S3，电流从正极出发经电流表分两支：一支经过S1→R2，另一支经过R1，然后集合经S3回到电源负极，所以R1和R2并联，故C错误；D、由图可知，断开S1，闭合S2时S3，电流只有一条途径：正极→电流表→R1→S3→负极，R2被短路，故D正确；2．〔3分〕〔中考•〕通常情况下，以下物品属于导体的是〔〕A．橡胶棒B．玻璃棒C．陶瓷筷子D．湿木棒【答案】D。

【解析】容易导电的物体叫导体，不容易导电的物体叫绝缘体。

A、橡胶棒不易导电，是绝缘体，故A错误；B、玻璃棒不易导电，是绝缘体，故B错误；C、陶瓷筷子不易导电，是绝缘体，故C错误；D、湿木棒容易导电，是导体，故D正确。

3．〔3分〕〔中考•〕的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，假设前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。

图中符合要求的电路图是〔〕A．B．C．D．【答案】D。

【解析】经分析可知，两个灯泡并联，且各有一个开关控制，前门开关控制红灯，后门开关控制绿灯，电铃接在干路中，由选项可知，D符合题意。

4．〔3分〕〔中考•〕有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，以下判断中正确的选项是〔〕A．U甲＝U乙B．U甲＜U乙C．U甲＞U乙D．无法判断【答案】A。

第十一章简单电路一、单项选择题1. “风力测试仪”的原理以下图，电源电压恒定不变，L 为小灯泡， AB为阻值平均的电阻丝．闭合开关S，有风时，重物受风力的作用而发生偏转．则下边说法不正确的选项是（）A.风力越大，灯泡越亮B.AB连入电路的电阻值与风力大小相关C.风力越大， AB 连入电路的电阻值越大D.风力变化不大时，灯泡亮度变化不够显然，能够在电路中串连一个电流表进行改良2.以下图是电热吹风机的电路图，电动机中有电流经过时会有风吹出，电热丝中有电流经过时会有热量产生，对于这个电路，正确的选项是（）A.电动机和电热丝不可以同时工作B.假如电热丝断了，电动机就不可以工作了C.电动机和电热丝同时工作时，它们两头的电压必定相等D.电动机和电热丝同时工作时，经过它们的电流必定相等3.在如图的电路中，灯泡 L 上标有“ 6V 4W”的字样，当 S、S1均闭合时，灯泡正常发光，电压表示数为 12V；若再断开S1，灯泡的实质功率变为本来的，则以下选项正确的选项是（）A.电路中电源电压为24V B.电阻 R1的阻值为27ΩC. 断开 S1后，电压表的示数变大 D.断开S1前后，电流表的示数之比为4： 14. 对于电路，以下说法中不正确的选项是）（A.任何状况下都不可以把电池的两头直接连在一起B.在电源外面，电流的方向是“正极→用电器→负极”C.一般的电路由电源、用电器、开关和导线构成D.用电器是将其余形式的能转变为电能的装置5. 家用电冰箱正常工作时的电流大概是（）A. 1μ AB. 1AC. 1×105AD. 1mA6. 如图是一个实物图, 请选出对应的电路图（）A. B.C. D.7.当温度降到很低时，某些金属导体如铝在﹣ 271.76 ℃以下，铅在﹣ 265.95 ℃以下时，电阻就变为了零，这类现象称为超导现象．若是白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导资料制作，当用电器通电时，假定这些导体的电阻都变为零，以下说法正确的选项是（）A.白炽灯还能发光且更省电 B.电动机还能转动且效率更高C.电饭锅还能烧饭且效率更高 D.电熨斗还能熨烫衣服且更省电8.俄罗斯“库尔斯克”号核潜艇在巴伦支海罹难．营救人员在艇内发现了记录潜艇各样信息的“黑盒子”，其某一零件外壳上三个电压表的示数分别为U 、U、U ，三个电流表的示数分别为I 、 I 、I3 ，1 2 3 1 2 它的内部构造以下图，以下对各数据的剖析正确的选项是（）A.U1=U2=U3B. I 1=I 2+I 3C. U1+U2=U3D.以上都不正确9. 小明用以下图的器械研究“影响电阻大小的要素”．a、b 为长度同样的镍铬合金丝， b 比a 的横截面积大．对于此实验，以下说法正确的选项是（）A.小灯泡越亮，表示接入的合金丝电阻越大B.利用此装置只好研究导体电阻大小和横截面积的关系C.利用此装置能研究导体电阻大小和横截面积、长度的关系D.为了正确比较两条合金丝的电阻，可在电路中串连一个电压表10. 以下图，当电键闭合后，电灯不亮，安培表无读数．当用伏特表丈量时，而 ad 及 cd 间均有电压．这说明电路发生的故障可能是()ab 及bc 间的电压均为零，A.电源接线柱接触不良 B.安培表接线柱接触不良C.灯泡的灯丝已断D. 电键的触片或接线柱接触不良11.以下图，把由同种资料制成的长度同样，粗细不一样的电阻丝并联接入电路中，其两头的电压、电流的关系是（）A.U AB＞U CD， I AB＞ICD B. U=UABCD，I AB＜I CDC. U AB=U CD，I AB＞I CD D. U AB=U CD，I AB=I CD12. 以下能直接在家庭电路220V 电压下正常工作的用电器是（）A.手机B.手电筒机13. 以下用品中，往常状况部下于绝缘体的是（A.橡皮）C.电视D.电视机遥控器B.铁钉 C.不锈钢刻度尺 D.金属勺14. 如题 5 图所示电路中，电源电压为 4.5V ， L1、L2是小灯泡，当开关S 闭合时，电压表的示数为 1.5V ，忽视温度对灯丝电阻的影响，则（）A. L2两头的电压为B.L1两头的电压为C. L1与 L2的灯丝电阻之比为2：115. 以下图， L1和 L2是两只同样的小灯泡，当开关D.经过S 闭合后，电流表的示数（L1与L2的电流之比为）1： 2A.A1示数为零， A2示数变大 B.A2是 A 1示数的两倍C.A1和 A2的示数仍相等 D.A1 示数不变， A2示数变大二、填空题16.a 、b、c 是三个带电泡沫小球，它们互相作用状况以下图，已知 a 带正电，则 b 带________电；若用丝绸摩掠过的玻璃棒去凑近c，两者将互相________．17. 在以下图的电路中，若想让灯泡和电动机同时工作，需要闭合开关________；若同时闭合S1和S2 ，能够工作的用电器是________．18.以下图电压表的读数是 ________V，电流表的读数是 ________A．19.以下图，老师将荒弃灯泡的玻璃外壳不当心打坏，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与一盏灯泡串连接入电路中，此时灯泡________（选填“能”或“不可以”）发光．而后用酒精灯加热玻璃芯，当玻璃芯达到红炽状态时，灯泡________（选填“能”或“不可以”）发光．该实验说明________20. 在如图甲所示的电路中，电源电压保持不变，只闭合开关S1时，电流表的示数如图乙所示，其大小是________ A，要使电流表的示数增大，在不改变电路元件的状况下，能够再________．21.LED 灯是一种高效的节能光源，此中心元件是发光二极管．发光二极管的主要资料是________．发光二极管拥有________性．三、解答题22.一节干电池的电压为 ________V．家庭电路中，日光灯与电视机是 ________的（选填“串连”或“并联”），电工师傅常用 ________来鉴别火线与零线．23.现有一节旧电池，还能向外供电，但正负极标记已模糊不清，请说明采纳什么方法能够鉴别它的正负极．四、实验研究题24.为了研究“电荷间互相作用的规律”及“电荷间互相作使劲的大小与哪些要素相关”，小聪将一个带正电的物体Q固定在绝缘支架上，而后将挂在丝线上的带正电的小球分别悬挂在A、 B、C 处，进而比较带电小球所受作使劲的大小（以下图）（1）带电小球所受作使劲的大小是经过________显示出来的．（2）依据实验现象，联合实验研究的目的，你能够得出以下两条结论：①________②________．25.小明同学做“研究并联电路的电流特色”实验的电路以下图。

北师大版九年级物理第十一章简单电路章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、要用电流表测灯泡L1中的电流，如图所示的四个电路中，正确的是( )A．B．C．D．2、疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进入，由此可知，该门禁系统的控制电路可能是（）A．B．C．D．3、为了联系方便，在两个办公室各装了一只电铃，要使任何一方按开关都只能使对方的电铃发声，则如图所示的电路图中正确的是（）A．B．C．D．4、在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。

下列说法中正确的是（）A．该同学连接电路时至少要用8根导线B．实验中应该选择规格相同的小灯泡C．只要将电压表接在B点的导线改接到C点就能测出总电压D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压5、在物理实验中，往往要对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律。

下列四个实验中，通过多次测量减小误差的是（）A．在探究“并联电路电流关系”时，测量多组对应的干路电流和支路电流B．在探究“液体压强的影响因素”时，多次改变液体密度、深度，测量对应的压强C．在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流D．在测量“某种物质的密度”时，测量多组质量与体积6、如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（）A．L1短路B．L2短路C．L1断路D．L2断路7、如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。

北师大版九年级物理第十一章简单电路章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。

则下列中正确的是( )A．闪电发生时，创造了电荷B．闪电发生前避雷针也带正电C．图中的电流方向是从云层到避雷针D．正电荷从云层定向移动到大地2、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。

若当“来人为我校师生时” 1S闭合，当“体温正常时” 2S闭合，则以下扬声器发声电路的设计，符合要求的是（）A．B．C．D．3、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。

下列符合要求的电路（）A．B．C．D．4、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1 A2的指针均在下图所示的位置，则下列说法中正确的是（）A．电流表A2的示数2.4A B．通过灯L1的电流为1.92AC．通过灯L1的电流为0.48A D．电流表A1的示数是0.48A5、在使用电压表测电压时，电压表的指针向0刻度左侧偏转，说明（）A．电压表没有并联在电路中B．用电压表测电流了C．“+”、“﹣”接线柱接反了D．电压表坏了6、在如图所示的各电路中，开关闭合后，两盏小灯泡都能发光的是（）A．B．C．D．7、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（）A．L1两端电压为1V B．L1两端电压为2VC．L2两端电压为2V D．L1和L2两端电压之和为4V8、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1 B．1：2 C．3：2 D．2：39、进入某档案馆的保密室有下列要求：甲、乙、丙3位资料员必须同时用各自的钥匙（开关S1、S2、S3表示3位资料员各自的钥匙）使灯亮才能进入保密室。
