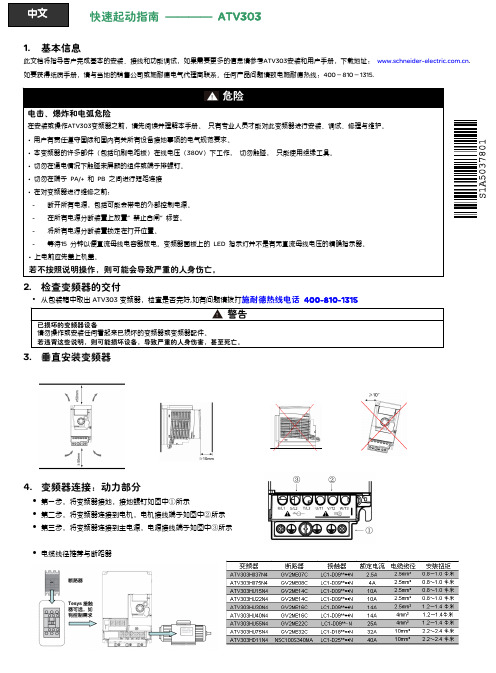

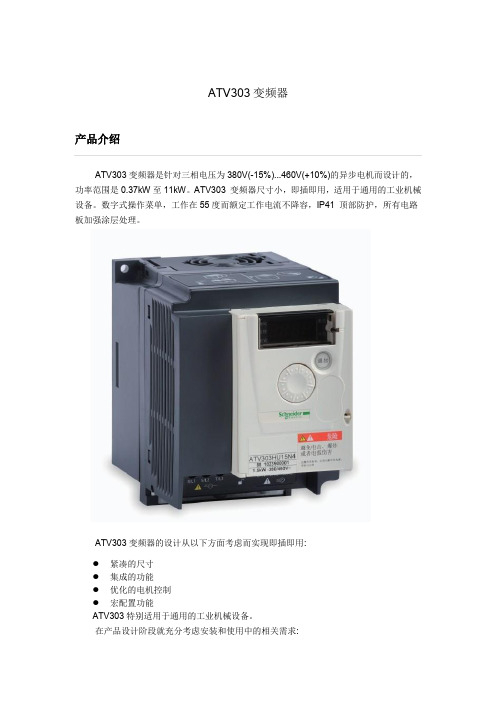

1.基本信息此文档将指导客户完成基本的安装、接线和功能调试，如果需要更多的信息请参考ATV303安装和用户手册，下载地址：. 如要获得纸质手册，请与当地的销售公司或施耐德电气代理商联系。
任何产品问题请致电施耐德热线：400－810－1315.2.检查变频器的交付y从包装箱中取出ATV303变频器，检查是否完好,如有问题请拨打施耐德热线电话 400-810-1315 3.垂直安装变频器4.变频器连接：动力部分y第一步，将变频器接地，接地螺钉如图中①所示y第二步，将变频器连接到电机，电机接线端子如图中②所示y第三步，将变频器连接到主电源，电源接线端子如图中③所示y电缆线径推荐与断路器快速起动指南———— ATV303警告请勿操作或安装任何看起来已损坏的变频器或变频器配件。
5. 变频器接线：控制部分6. 给变频器通电y 检查所使用的逻辑输入是否处于非激活状态 y 给变频器通电y 参数调整（参照后续参数列表）7. 起动电机 8. 菜单结构菜单代码后跟一短划线“—”，以便与具体某一参数代码区分。
例如[501-]代表斜坡菜单，[501.0]代表加速时间参数。
逻辑输入类型为正逻辑 （203＝00） 控制类型为2线控制 （201＝00） 宏配置为起动/停止宏 （100＝00）L1＝正转L2＝未定义给定通道为端子给定（401＝01）注意请保持电源线与设备中弱电信号电路（传感器、，、测量装置、视频、电话）的隔离，尽量将控制电缆与电源线交叉时保持 为了减小EMC 带来的影响，推荐采用屏蔽电缆并保证电缆屏蔽层与金属柜体的可靠连接。
为了减小电机噪声和漏电流，尽量缩短电机电缆长度，非屏蔽电缆>50m(屏蔽电缆>25m)需加装电机电抗器。
ATV303 Modbus 通讯概要刘允松李平下面列出ATV303变频器做Modbus通讯时的要点和注意事项：一、 RS485 口定义ATV303集成RS485 串行通讯口，并驻留Modbus RTU串行通讯协议，允许其与主流上位机通讯。
RS485口的物理形式是RJ45。
针脚排列定义如图 1 所示。
图 1其中 4 和 5 是数据发送 /接收口，也是Modbus 通常使用的。
8 是 GND ，在做 Modbusbus 通讯时通常要求接上，可以提高通讯质量。
7 可以由变频器提供 10V 电源，用来外拉面板或某些型号的232/485 的转换头使用。
此 RJ45 口除 Modbus 通讯外的其它用途：1.可以用来外拉面板（型号为VW3A1006 ）；2.可以连接 PC 监控软件；3.可以连接简易参数下载器；4.可以连接多功能参数下载器。
二、通讯参数设置：通讯参数主要在通讯菜单 700-中设置，主要有 Modbus 地址（站号），波特率，数据格式、超时等等。
图2另外 ATV303 的 Modbus 默认要求一旦数据开始读写，必须有连续的数据交换，变频器依据Modbus 超时进行 Consistency Check 。
如果超过该时限没有接到数据交换指令，即判定串行连接故障。
因此必须对数据进行循环读或写。
另一种解决的方式是在故障管理菜单菜单中屏蔽串行连接故障，即将参数611 设置为 00.注意这种方法是一种偷懒的方法，图 3潜在的危险时当出现真正的通讯连接故障（如遇到干扰），变频器将不能发现。
四、控制通道的设置：如果作 Modbus 通讯的目的仅仅是读取变频器的状态和变量，例如输出频率，输出电流，故障记录等，控制通道是不用设置的。
典型的状态参数地址为：如果Modbus通讯的目的是用来以上位机控制变频器的给定频率和/或起停命令，则需要在400-菜单中对控制通道进行设置。
如果以上位机同时控制变频器的给定频率和起停命令，其实也可以不做设置。

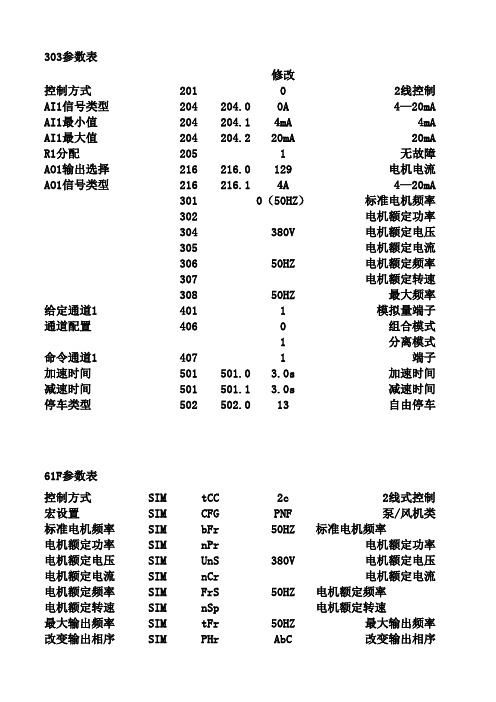

303参数表修改控制方式20102线控制AI1信号类型204204.00A4—20mA AI1最小值204204.14mA4mA AI1最大值204204.220mA20mA R1分配2051无故障AO1输出选择216216.0129电机电流AO1信号类型216216.14A4—20mA3010（50HZ）标准电机频率302电机额定功率304380V电机额定电压305电机额定电流30650HZ电机额定频率307电机额定转速30850HZ最大频率给定通道14011模拟量端子通道配置4060组合模式1分离模式命令通道14071端子加速时间501501.0 3.0s加速时间减速时间501501.1 3.0s减速时间停车类型502502.013自由停车61F参数表控制方式SIM tCC2c2线式控制宏设置SIM CFG PNF泵/风机类标准电机频率SIM bFr50HZ标准电机频率电机额定功率SIM nPr电机额定功率电机额定电压SIM UnS380V电机额定电压电机额定电流SIM nCr电机额定电流电机额定频率SIM FrS50HZ电机额定频率电机额定转速SIM nSp电机额定转速最大输出频率SIM tFr50HZ最大输出频率改变输出相序SIM PHr AbC改变输出相序ACb电机热保护电流SIM ItH电机热保护电流加速时间SIM ACC300s加速时间减速时间SIM Dec300s减速时间状态监视SUP FrH频率给定rFr输出频率LCr电机电流SPd电机速度设置Set ACC300s加速时间dEC300s减速时间电机控制drC bFr50HZ标准电机频率nPr电机额定功率UnS380V电机额定电压nCr电机额定电流FrS50HZ电机额定频率nSp电机额定转速tFr50HZ最大输出频率PHr AbC改变输出相序ACbI-O输入/ 输出设置tCC2c2线式控制AI2 类型AI2AI2t0A电流AI2 最小值CrL24mAAI3 最大值CrH220mAR1 设置r1FLt变频器故障AO1 设置AO1AO1OCr 电机电流AO1 类型O1t0A电流输出AO1 最小输出值AOL14mAAO1 最大输出值AOH120mA命令CtL给定1通道Fr1AI2组合模式CHCF SIM给定值与命令，非独立命令通道1设置Cd1tEr端子应用功能FUn停车设置Stt Stt nSt自由停车进料355.10蒸馏水251.64出厂5V0-5V4mA20mA10无分配0A50HZ380V50HZ60HZ111仅在406参数配置为1时，407可见3.0s3.0s0斜坡停车2cSTS启动/停机50HZ380V50HZ60HZ1.1-1.2倍额定电流3.0s3.0s3.0s3.0s50HZ380V50HZ60HZ2c0A0mA20mAOFr电机频率0mA20mAAI1SIMtErrMP。
ATV303设置说明1. 多段速：硬接线：LI2快加信号；LI3细加信号。
以上均为常开触点信号，触点公共端接变频器的逻辑输入的24V ，其中LI1固定为正转（启动）信号，LI 2、LI3可为其余任意端。
图例：24VLI3LI2KA2KA3102103104施耐德变频器ATV3031.5KWLI1KA1101图中 KA1为启动中继； KA2为粗加中继； KA3为细加中继。
其中：仅定义逻辑输入1：对应2个速度预置速度、预置速度2：507.3；定义逻辑输入1和2：对应4个速度：预置速度、507.3、507.4、507.5； 定义逻辑输入1和2：对应8个速度：预置速度、507.3到507.9； 逻辑输入1定义：对应507.0设置：*【00】 未分配：默认值；×【L1H 】LI1高电平有效：×LI1输入逻辑硬接线； 【L2H 】LI2高电平有效：√LI2输入逻辑硬接线； 【L3H 】LI3高电平有效：×LI3输入逻辑硬接线； 【L4H 】LI4高电平有效：×LI4输入逻辑硬接线； 【LUH 】LIU 高电平有效：×任意输入逻辑硬接线。
图例输入的逻辑物理接点“LI2”分配给507.0“逻辑输入1” 逻辑输入2定义：对应507.1设置：*【00】 未分配：默认值；×【L1H】LI1高电平有效：×LI1输入逻辑硬接线；【L2H】LI2高电平有效：×LI2输入逻辑硬接线；【L3H】LI3高电平有效：√LI3输入逻辑硬接线；【L4H】LI4高电平有效：×LI4输入逻辑硬接线；【LUH】LIU高电平有效：×任意输入逻辑硬接线。
图例输入的逻辑物理接点“LI3”分配给507.1“逻辑输入2”多段速运行设定：参数102：=64恢复出厂设置→ConF→FULL→507.0（逻辑输入1）：=LI2H(SP1)→507.1（逻辑输入2）：=LI3H(SP3)→507.4（预置速度3）：=慢加频率→507.5（预置速度4）：=快加频率→501.0加速时间→501.1减速时间→2.正反转：参数102：=64恢复出厂设置→ConF→FULL→201（控制类型）：=*【00】2线制×=【01】3线制√→205（R1分配）：=【02】变频器运行→302（电机功率）→305（电机电流→401（给定通道1）：=*【01】模拟量端子×=【163】远程显示终端×=【164】Modbus通讯×=【183】3线制集成导航按钮√→404（反向禁止）：=*【00】否√默认= 【02】是×→406（通道配置）：=*【01】组合模式×=【02】分离模式√→407（命令通道1）：=*【01】端子√默认=【02】本地×=【03】远程显示终端×=【10】Modbus通讯×→503（反转分配）： =*【00】未分配×=【LIH】L1高电平有效×=【L2H】L2高电平有效×=【L3H】L3高电平有效√=【L4H】L4高电平有效×=【LUH】LIU高电平有效×→512.0（低速）：=*【0Hz】→512.2（高速）：=*【60Hz】→导航键旋至“Ref”按下，再旋转设定频率。
