习题集1.1 什么是传感器？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？1.5传感器的静态特性是什么？由哪些性能指标描述？它们一般可用哪些公式表示？1.6传感器的线性度是如何确定的？电阻应变式传感器3.1 何为电阻应变效应？怎样利用这种效应制成应变片？3.2 什么是应变片的灵敏系数？它与金属电阻丝的灵敏系数有何不同？为什么？3.3 金属应变片与半导体应变片在工作原理上有何不同？半导体应变片灵敏系数范围是多少，金属应变片灵敏系数范围是多少？为什么有这种差别，说明其优缺点。
3.4 一应变片的电阻R=120Ω，灵敏系数k =2.05，用作应变为800/m m μ的传感元件。
求：①R ∆和/R R ∆；② 若电源电压U =3V ，初始平衡时电桥的输出电压U 0。
3.5 在以钢为材料的实心圆柱形试件上，沿轴线和圆周方向各贴一片电阻为120Ω的金属应变片R 1和R 2（如图3-28a 所示），把这两应变片接入电桥（见图3-28b ）。
若钢的泊松系数0.285μ=，应变片的灵敏系数k =2，电桥电源电压U =2V ，当试件受轴向拉伸时，测得应变片R 1的电阻变化值。
试求：①轴向应变；②电桥的输出电压。
3.6 图3-31为一直流电桥，负载电阻R L 趋于无穷。
图中E=4V ，R 1=R 2=R 3=R 4=120Ω，试求：① R 1为金属应变片，其余为外接电阻，当R 1的增量为ΔR 1=1.2Ω时，电桥输出电压U 0=? ② R 1、R 2为金属应变片，感应应变大小变化相同，其余为外接电阻，电桥输出电压U 0=? ③ R 1、R 2为金属应变片，如果感应应变大小相反，且ΔR 1=ΔR 2 =，电桥输出电压U 0=?电容式传感器4.1 如何改善单极式变极距型电容传感器的非线性？4.2 差动式变极距型电容传感器，若初始容量1280C C pF ==，初始距离04mm δ=，当动极板相对于定极板位移了0.75mm δ∆=时，试计算其非线性误差。
传感器原理及应用习题答案习题 1 (2)习题 2 (4)习题 3 (8)习题 4 (10)习题 5 (12)习题 6 (14)习题 7 (17)习题 8 (20)习题 9 (23)习题 10 (25)习题 11 (26)习题 12 (28)习题 13 (32)习题 11-1什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。
答：传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。
通常传感器由敏感元件和转换元件组成。
敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
由于传感器的输出信号一般都很微弱, 因此需要有信号调节与转换电路对其进行放大、运算调制等。
随着半导体器件与集成技术在传感器中的应用，传感器的信号调节与转换电路可能安装在传感器的壳体里或与敏感元件一起集成在同一芯片上。
此外，信号调节转换电路以及传感器工作必须有辅助的电源，因此信号调节转换电路以及所需的电源都应作为传感器组成的一部分。
1-2简述传感器的作用和地位及其传感器技术的发展方向。
答：传感器位于信息采集系统之首，属于感知、获取及检测信息的窗口，并提供给系统赖以进行处理和决策所必须的原始信息。
没有传感技术，整个信息技术的发展就成了一句空话。
科学技术越发达，自动化程度越高，信息控制技术对传感器的依赖性就越大。
发展方向：开发新材料，采用微细加工技术，多功能集成传感器的研究，智能传感器研究，航天传感器的研究，仿生传感器的研究等。
1-3传感器的静态特性指什么？衡量它的性能指标主要有哪些？答：传感器的静态特性是指被测量的值处于稳定状态时的输出—输入关系。
与时间无关。
主要性能指标有：线性度、灵敏度、迟滞和重复性等。
1-4传感器的动态特性指什么？常用的分析方法有哪几种？答：传感器的动态特性是指其输出与随时间变化的输入量之间的响应特性。
传感器原理与应用习题及其答案1(什么是传感器,(传感器定义)2(传感器由哪几个部分组成,分别起到什么作用,3. 传感器特性在检测系统中起到什么作用,4(解释下列名词术语:1)敏感元件;2)传感器; 3)信号调理器;4)变送器。
3(答:传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
4(答:?敏感元件:指传感器中直接感受被测量的部分。
?传感器:能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。
?信号调理器:对于输入和输出信号进行转换的装置。
?变送器:能输出标准信号的传感器第2章传感器特性1(传感器的性能参数反映了传感器的什么关系,静态参数有哪些,各种参数代表什么意义,动态参数有那些,应如何选择,2(某传感器精度为2%FS ，满度值50mv ，求出现的最大误差。
当传感器使用在满刻度值1/2和1/8 时计算可能产生的百分误差，并说出结论。
3(一只传感器作二阶振荡系统处理，固有频率f0=800Hz，阻尼比ε=0.14，用它测量频率为400的正弦外力，幅植比，相角各为多少,ε=0.7时，，又为多少,4(某二阶传感器固有频率f0=10KHz，阻尼比ε=0.1若幅度误差小于3%，试求:决定此传感器的工作频率。
5. 某位移传感器，在输入量变化5 mm时，输出电压变化为300 mV,求其灵敏度。
6. 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为:S1=0.2mV/?、S2=2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。
7(测得某检测装置的一组输入输出数据如下:a)试用最小二乘法拟合直线，求其线性度和灵敏度;b)用C语言编制程序在微机上实现。
8(某温度传感器为时间常数 T=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的1/3和1/2所需的时间。
《第一章传感器的一般特性》1试绘制转速和输出电压的关系曲线，并确定：1）该测速发电机的灵敏度。
2）该测速发电机的线性度。
2．已知一热电偶的时间常数τ=10s，若用它来测量一台炉子的温度，炉内温度在540οC和500οC 之间按近似正弦曲线波动，周期为80s，静态灵敏度k=1，试求该热电偶输出的最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。
3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号，问幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试，如幅值误差要求限制在5%以内，则时间常数应取多少？若在该时间常数下，同一传感器作50Hz正弦信号的测试，这时的幅值误差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。
6．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。
《第二章应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%，试确定该应变计的灵敏系数。
又若在使用该应变计的过程中，采用的灵敏系数为1.9，试确定由此而产生的测量误差的正负和大小。
2．如下图所示的系统中：①当F＝0和热源移开时，R l＝R2＝R3＝R4，及U0＝0；②各应变片的灵敏系数皆为+2.0，且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。
在时间t＝0时，在梁的自由端加上一向上的力，然后维持不变，在振荡消失之后，在一稍后的时间t1打开辐射源，然后就一直开着，试简要绘出U0和t的关系曲线的一般形状，并通过仔细推理说明你给出这种曲线形状的理由。
3．一材料为钢的实心圆柱形试件，直径d＝10 mm，材料的弹性模量E＝2 ×1011N／m2，泊松比μ＝0.285，试件上贴有一片金属电阻应变片，其主轴线与试件加工方向垂直，如图1所示，若已知应变片的轴向灵敏度k x ＝2，横向灵敏度C=4%，当试件受到压缩力F＝3×104N作用时。
《传感器原理及工程应用》完整版习题答案第1章 传感与检测技术的理论基础（P26）1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。
所以, 测量也就是将被测量与同种性质的标准量进行比较， 确定被测量对标准量的倍数。
1—2：什么是测量值的绝对误差、相对误差、引用误差？1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。
答：绝对误差是测量结果与真值之差, 即: 绝对误差=测量值—真值 相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值 ×100% 引用误差是绝对误差与量程之比,以百分数表示, 即: 引用误差=绝对误差/量程 ×100%解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。
则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。
习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。
1.7 请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
2-4、现有栅长为3mm 和5mm 两种丝式应变计，其横向效应系数分别为5%和3%，欲用来测量泊松比μ=的铝合金构件在单向应力状态下的应力分布(其应力分布梯度较大)。
试问：应选用哪一种应变计为什么答：应选用栅长为5mm 的应变计。
由公式ρρεμd RdRx ++=)21(和[]x m x K C RdRεεμμ=-++=)21()21(知应力大小是通过测量应变片电阻的变化率来实现的。
电阻的变化率主要由受力后金属丝几何尺寸变化所致部分（相对较大）加上电阻率随应变而变的部分（相对较小）。
一般金属μ≈，因此(1+2μ)≈；后部分为电阻率随应变而变的部分。
以康铜为例，C ≈1，C(1-2μ)≈，所以此时K0=Km ≈。
显然，金属丝材的应变电阻效应以结构尺寸变化为主。
从结构尺寸看，栅长为5mm 的丝式应变计比栅长为3mm 的应变计在相同力的作用下，引起的电阻变化大。
2-5、现选用丝栅长10mm 的应变计检测弹性模量E=2×1011N/m 2、密度ρ=cm 3的钢构件承受谐振力作用下的应变，要求测量精度不低于%。
试确定构件的最大应变频率限。
答：机械应变波是以相同于声波的形式和速度在材料中传播的。
当它依次通过一定厚度的基底、胶层(两者都很薄，可忽略不计)和栅长l 而为应变计所响应时，就会有时间的迟后。
应变计的这种响应迟后对动态(高频)应变测量，尤会产生误差。
由][]e l vf e l l 66max max ππλ<=<或式中v 为声波在钢构件中传播的速度；又知道声波在该钢构件中的传播速度为：kgm m N E336211108.710/102--⨯⨯⨯⨯==ρν;s m kg s m Kg /10585.18.7/8.91024228⨯=⨯⨯⨯=；可算得kHz msm e l v f 112%5.061010/10585.1||634max =⨯⨯⨯==-π。
2-6、为什么常用等强度悬臂梁作为应变式传感器的力敏元件 现用一等强度梁：有效长l =150mm ，固支处宽b=18mm ，厚h=5mm ，弹性模量E=2×105N/mm 2，贴上4片等阻值、K=2的电阻应变计，并接入四等臂差动电桥构成称重传感器。

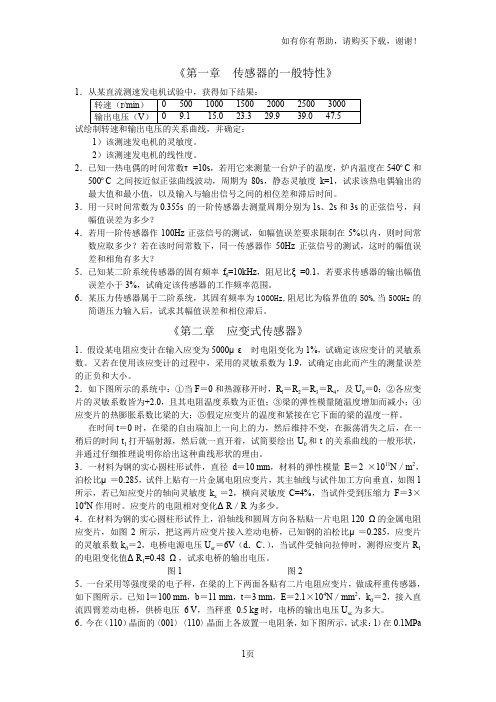

《第一章传感器的一般特性》1．从某直流测速发电机试验中，获得如下结果：转速（r/min）0 500 1000 1500 2000 2500 3000输出电压（V）0 9.1 15.0 23.3 29.9 39.0 47.5试绘制转速和输出电压的关系曲线，并确定：1）该测速发电机的灵敏度。
2）该测速发电机的线性度。
2．已知一热电偶的时间常数τ=10s，若用它来测量一台炉子的温度，炉内温度在540οC和500οC 之间按近似正弦曲线波动，周期为80s，静态灵敏度k=1，试求该热电偶输出的最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。
3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号，问幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试，如幅值误差要求限制在5%以内，则时间常数应取多少？若在该时间常数下，同一传感器作50Hz正弦信号的测试，这时的幅值误差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。
6．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。
《第二章应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%，试确定该应变计的灵敏系数。
又若在使用该应变计的过程中，采用的灵敏系数为1.9，试确定由此而产生的测量误差的正负和大小。
2．如下图所示的系统中：①当F＝0和热源移开时，R l＝R2＝R3＝R4，及U0＝0；②各应变片的灵敏系数皆为+2.0，且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。
在时间t＝0时，在梁的自由端加上一向上的力，然后维持不变，在振荡消失之后，在一稍后的时间t1打开辐射源，然后就一直开着，试简要绘出U0和t的关系曲线的一般形状，并通过仔细推理说明你给出这种曲线形状的理由。
习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。
1.7 请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
习题集及答案第1章概述1.1什么是传感器？按照国标定义，“传感器〞应该如何说明含义？1.2传感器由哪几局部组成？试述它们的作用及相互关系。
1.3简述传感器主要开展趋势，并说明现代检测系统的特征。
1.4传感器如何分类？按传感器检测的范畴可分为哪几种？1.5传感器的图形符号如何表示？它们各局部代表什么含义？应注意哪些问题？1.6用图形符号表示一电阻式温度传感器。
1.7请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1 答：从广义的角度来说，感知信号检出器件和信号处理局部总称为传感器。
我们对传感器定义是：一种能把特定的信息〔物理、化学、生物〕按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准〔GB7665—87〕对传感器〔 Sensor/transducer〕的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置〞。
定义说明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2 答：组成——由敏感元件、转换元件、根本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3 答：〔略〕答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含 12 个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
第1章传感器基础理论思考题与习题答案1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。
1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。
通常把传感器的特性分为两种：静态特性和动态特性。
静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。
动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。
1.3传感器由哪几部分组成？说明各部分的作用。
解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。
其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。
1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。
衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。
意义略（见书中）。
动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。
1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。
解：其灵敏度333001060510UkX--∆⨯===∆⨯1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S 2=2.0V/mV 、S 3=5.0mm/V ，求系统的总的灵敏度。
1.7某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V减至2.5V ，求该仪器的灵敏度。
解：该仪器的灵敏度为25.40.55.35.2-=--=S V/mm 1.8某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器： 0.45Ω/℃电桥： 0.02V/Ω放大器 ： 100(放大倍数)笔式记录仪：0.2cm/V求：(1)测温系统的总灵敏度；(2)记录仪笔尖位移4cm 时，所对应的温度变化值。
解：（1）测温系统的总灵敏度为18.02.010002.045.0=⨯⨯⨯=S cm/℃（2）记录仪笔尖位移4cm 时，所对应的温度变化值为22.2218.04==t ℃ 1.9有三台测温仪表，量程均为0~800℃，精度等级分别为2.5级、2.0级和1.5级，现要测量500℃的温度，要求相对误差不超过2.5％，选那台仪表合理?解：2.5级时的最大绝对误差值为20℃，测量500℃时的相对误差为4％；2.0级时的最大绝对误差值为16℃，测量500℃时的相对误差为3.2％；1.5级时的最大绝对误差值为12℃，测量500℃时的相对误差为2.4％。
因此，应该选用1.5级的测温仪器。
1.10某温度传感器为时间常数 T =3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的1/3和1/2时所需的时间。
解：设温差为A ，测此温度传感器受幅度为A 的阶跃响 应为(动态方程不考虑初态))e 1()(τt A t y --= 当A t y 31)(=时，s 22.132ln 3=-=t 当A t y 21)(=时，s 08.221ln 3=-=t 1.11某传感器为一阶系统，当受阶跃函数作用时，在t =0时，输出为10mV ；t →∞时，输出为100mV ；在t =5s 时，输出为50mV ，试求该传感器的时间常数。
解：由题意知：)e 1(10010)(τtt y --+=)e 1(10010505τ--+=)e 1(10010505τ--+=s 79.953ln 5=-=τ第2章 应变式传感器思考题与习题答案2.1试述金属电阻应变片与半导体电阻应变片的应变效应有什么不同?答：金属电阻的应变效应主要是由于其几何形状的变化而产生的，半导体材料的应变效应则主要取决于材料的电阻率随应变所引起的变化产生的。
2.2试述金属电阻应变片直流测量电桥和交流测量电桥有什么区别?答：它们的区别主要是直流电桥用直流电源，只适用于直流元件，交流电桥用交流电源，适用于所有电路元件。
2.3采用阻值为120Ω灵敏度系数K =2.0的金属电阻应变片和阻值为120Ω的固定电阻组成电桥，供桥电压为4V ，并假定负载电阻无穷大。
当应变片上的应变分别为1με和1000με时，试求单臂、双臂和全桥工作时的输出电压，并比较三种情况下的灵敏度。
解：单臂时40U K U ε=，所以应变为1μ时660102410244--⨯=⨯⨯==U K U εV ， 应变为1000μ时应为330102410244--⨯=⨯⨯==U K U εV ； 双臂时20U K U ε=，所以应变为1时660104210242--⨯=⨯⨯==U K U ε/V ， 应变为1000μ时应为330104210242--⨯=⨯⨯==U K U εV ； 全桥时U K U ε=0，所以应变为1μ时60108-⨯=U V ，应变为1000μ时应为30108-⨯=U V 。
从上面的计算可知：单臂时灵敏度最低，双臂时为其两倍，全桥时最高，为单臂的四倍。
2.4采用阻值R =120Ω灵敏度系数K =2.0的金属电阻应变片与阻值R =120Ω的固定电阻组成电桥，供桥电压为10V 。
当应变片应变为1000με时，若要使输出电压大于10mV ，则可采用单臂、半桥和全桥的哪种方式（设输出阻抗为无穷大）？解：由于不知是何种工作方式，可设为n ，故可得：101010230>⨯⨯==-nn U K U εmV 得n 要小于2，故应采用全桥工作方式。
2.5如题2.5图所示为一直流电桥，供电电源电动势E =3V ，R 3=R 4=100Ω，R 1和R 2为同型号的电阻应变片，其电阻均为50Ω，灵敏度系数K =2.0。
两只应变片分别粘贴于等强度梁同一截面的正反两面。
设等强度梁在受力后产生的应变为5000με，试求此时电桥输出端电压U o 。
题2.5图 解：此电桥为输出对称电桥，故15210532230=⨯⨯⨯==-U K U εmV 2.6有一吊车的拉力传感器如题2.6图所示，电阻应变片R 1、R 2、R 3、R 4等截面轴上，已知R 1—R 4标称阻值为120Ω，桥路电压2V ，物重m 引起R 1、R 2变化增量为1.2Ω。
请画出应变片电桥电路，计算出测得的输出电压和电桥输出灵敏度，R 3、R 4起什么作用？题2.6图解：应变片电桥电路如书中图2.14b)，把R 2与R 4对换一下位置。
()μεε+=⎪⎪⎭⎫ ⎝⎛∆-∆≈⎪⎪⎪⎪⎭⎫ ⎝⎛∆++∆+∆+-∆++∆+∆+=K U R R R R U R R R R R R R R R R R R R R R R R R U U 2233112223333334441111110又因为μ较小，可忽略 V 01.01202.122220==∆=≈R R U K U U ε12==U K v R 3、R 4可以进行温度补偿和减小非线性误差的作用。
2.7试述金属应变片产生温度误差的原因及减小或补偿温度误差的方法是什么？解：电阻应变片产生温度误差的原因：①敏感栅金属丝电阻本身随温度发生变化②试件材料和电阻丝材料的线膨胀系数的影响电阻应变片的温度补偿方法：通常有线路补偿法和应变片自补偿两大类。
1）电桥补偿是最常用的且效果较好的线路补偿法。
电桥补偿法简单易行，而且能在较大的温度范围内补偿，但上面的四个条件不一满足，尤其是两个应变片很难处于同一温度场。
2）应变片的自补偿法是利用自身具有温度补偿作用的应变片。
2.8如题2.8图所示一受拉的优质碳素钢材，已知钢材的弹性模量E =F /S ，E ＝2×l011N ／m 2，应变片的电阻为120Ω，试用允许通过的最大电流为30mA 的康铜丝应变片组成一单臂受感电桥。
试求出此电桥空载时的最大可能的输出电压。
题2.8图 解：应变片所受应力：SF E ==εσ 62311104.610210π102100--⨯=⎪⎭⎫ ⎝⎛⨯⨯⨯⨯==ES F ε536max 103.2410301202104.624---⨯=⨯⨯⨯⨯⨯⨯==U K U εV 2.9在题2.8中，若钢材上粘贴的应变片的电阻变化率为0.1%，钢材的应力为10kg/mm 2。
①求钢材的应变及应变片的灵敏度系数。
解：4116109.4102108.910-⨯=⨯⨯⨯==E σε 04.2109.4001.04=⨯=∆=-R R K ε ②钢材的应变为300×10-6时，粘贴的应变片的电阻变化率为多少? 解：000612.01030004.26=⨯⨯==∆-εK RR 2.10有一电阻应变片初始阻值为120Ω，灵敏度K =2，沿轴向粘贴于直径0.04m 的圆形钢柱表面，钢材的弹性模量E ＝2×l011N ／m 2，泊松比μ=0.3，当钢柱承受外力98×l03N 时。
求：①该钢柱的轴向应变ε和径向应变εr ；②此时电阻应变片电阻的相对变化量ΔR /R ；③应变片的电阻值变化了多少欧?是增大了还是减少了?④如果应变片是沿圆柱的圆周方向(径向)粘贴，钢柱受同样大小的拉力作用，此时应变片电阻的相对变化量为多少?电阻是增大了还是减少了? 解：①()42113109.302.014.31021098-⨯=⨯⨯⨯⨯===ES F E σε 441017.1109.33.0--⨯-=⨯⨯-=-=μεεr ②44108.7109.32--⨯=⨯⨯==∆εK RR ③Ω⨯=⨯⨯⨯==∆--241036.9120109.32R K R ε 电阻是增大了。
④()Ω⨯-=⨯-⨯==∆--441034.21017.12r K R R ε 电阻是减小了。
2.11一台采用等强度梁的电子秤，在梁的上下两面各贴有两片电阻应变片，做成秤重传感器，如图题2.11所示。
已知l =100mm ，b =11mm ，t =3mm ，E =2.1×104N/mm 2，接入直流四臂差动电桥，供电电压6V ，当称重0.5kg 时，电桥的输出电压U o 为多大？题2.11图解：对于等强度梁，粘贴应变片处的应变为()3642333201041.110101.21031011101008.95.066----⨯=⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯===E h b Fl E σε 1761041.123o =⨯⨯⨯==-U K U εmV第3章 电感式传感器思考题与习题答案3.1试述影响差动变压器输出线性度和灵敏度的主要因素是什么？解：影响差动变压器输出线性度和灵敏度的主要因素是：传感器几何尺寸、线圈电气参数的对称性、磁性材料的残余应力、测量电路零点残余电动势等。
