联想天工iSpirit 2948G(V2.0)以太网交换机硬件安装手册

目录1.简介 (2)1.1 启封 (2)1.2 安装过程 (3)2 安装位置 (3)2.1 桌面或架上安装 (4)2.2 机架安装 (4)3. 连接交换机 (4)3.1 设备到交换机 (4)3.2 交换机/HUB到交换机 (5)3.3 应用示例 (6)4. 理解指示灯 (7)4.1 指示灯定义 (7)5. 故障处理 (8)5.1 故障原因 (8)附录A. 技术规范 (9)附录B. 电缆规格 (10)附录C. 电磁辐射及安全认证 (11)11.简介本交换机是一个具有16个10/100M口的即插即用的快速以太网交换机,该交换机具有速率自适应(10/100Mbps)和模式自探测(全双工或半双工),方便安装及使用,利用该交换机的交换技术每个网络连接可以使用高达200Mbps的带宽来传输数据,交换的总带宽为3.2Gbps.用户可以使用这种交换机改善他们的网络性能.1.1 启封一台16口10/100Mbps以太网交换机一条交流电源线两套机架支架和螺丝本用户手册21.2 安装过程2 安装位置本交换机可以放置在一个平面(如桌面)或机架上,为连接方便起见,交换机的放置应遵循以下原则:交换机放置应方便电缆的连接。

连接电缆应远离电源接口,及无线电、显示器等。

要保证交换机的放置位置有较好的通风环境（若环境温度超出0-40摄氏度温度范围，交换机将不能正常工作）。

32.1 桌面或架上安装1. 把要放置的第一台交换机放置在一个坚固的平面上.2. 把第二台交换机放置在第一台交换机上面,请不要在桌面上叠放超过3台交换机,以防摇动。

2.2 机架安装1. 利用支架和螺丝在机架安装。

2 使用十字螺丝起子固定交换机。

3. 连接交换机3.1 设备到交换机连接10 Base-T设备可使用3类或5类双绞线(管脚定义见附录B)连接100 Base-T设备可使用3类或5类双绞线(管脚定义见附录B)4最大电缆长度为100米(根据IEEE的规范)3.2 交换机/HUB 到交换机本交换机可以连接10/100Mbps交换机或HUB,连接方式如下: 3.2.1 MDI(级连口)口与MDI-X(非级连口)口的连接缆.线缆.53.3 应用示例交换机可以克服HUB-HUB的连接限制,改善网络的整体性能,交换机对传输网络中的数据包可以进行智能决策,所以交换机可以减少网络中的不必要的数据传输.下面示例显示交换机能够进行网络分段,减少网段中的节点数目减少冲突.64. 理解指示灯4.1 指示灯定义指示灯可以提供交换机及各端口状态等有用的信息指示灯 状态 说明电源灯 ON 交换机加电.显示模式绿色 指示灯指示Link / Act状态黄色 指示灯指示FDX / Col状态111-16口指示灯Link / Act状ON 端口有一个可靠的连接态闪烁 传送或接受数据.ON 全双工连接FDX / Col状态闪烁 冲突绿色 100Mbps连接黄色 10Mbps连接前面板有显示模式切换开关75. 故障处理5.1 故障原因交换机的故障一般有下列几种情况:设备没有加电错误的电缆连接交换端口无效注意:由于 Port 16 MDI-X 和 MDI port 共占用一个端口结构,不要同时使用两个端口。

Enterprise Networking Solution安装手册2.5Gbps以太网PoE交换机声明Copyright © 2021 普联技术有限公司版权所有，保留所有权利未经普联技术有限公司明确书面许可，任何单位或个人不得擅自仿制、复制、誊抄或转译本手册部分或全部内容，且不得以营利为目的进行任何方式（电子、影印、录制等）的传播。

为普联技术有限公司注册商标。

本手册提及的所有商标，由各自所有人拥有。

本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。

除非有特殊约定，本手册仅作为使用指导，所作陈述均不构成任何形式的担保。

I声明II相关文档 相关文档安装手册简介《安装手册》主要介绍了2.5Gbps以太网PoE交换机的硬件特性、安装方法以及在安装过程中应注意事项。

本手册包括以下章节：第1章：产品介绍。

简述交换机的基本功能特性并详细介绍外观信息。

第2章：产品安装。

指导交换机的硬件安装方法以及注意事项。

第3章：硬件连接。

指导交换机与其他设备之间的连接及注意事项。

附录A：技术参数规格。

说明：在安装设备之前及安装设备过程中为避免可能出现的设备损坏及人身伤害，请仔细阅读本手册相关内容。

阅读对象本手册适合下列人员阅读：网络工程师网络管理人员约定在本手册以下部分，如无特别说明，均以TL-SH1005PB为例介绍，所涉及的产品图片仅为示意说明，请以实际机型为准。

本手册采用了如下几种醒目标志来表示操作过程中应该注意的地方，这些标志的意III阅读对象目录第1章 目录第1章 产品介绍 —————————————011.1 产品简介 (01)1.2 产品外观 (01)第2章 产品安装 —————————————032.1 物品清单 (03)2.2 安装注意事项 (03)2.3 安装工具准备 (06)2.4 产品安装 (06)第3章 硬件连接 —————————————073.1 连接RJ45端口 (07)3.2 连接电源 (07)3.3 设备初始化 (08)附录A 技术参数规格 ———————————09IV目录2.5Gbps以太网PoE交换机安装手册01产品介绍第1章 产品介绍1.1 产品简介TL-SH1005PB是普联技术有限公司自主研发的2.5Gbps以太网PoE交换机。

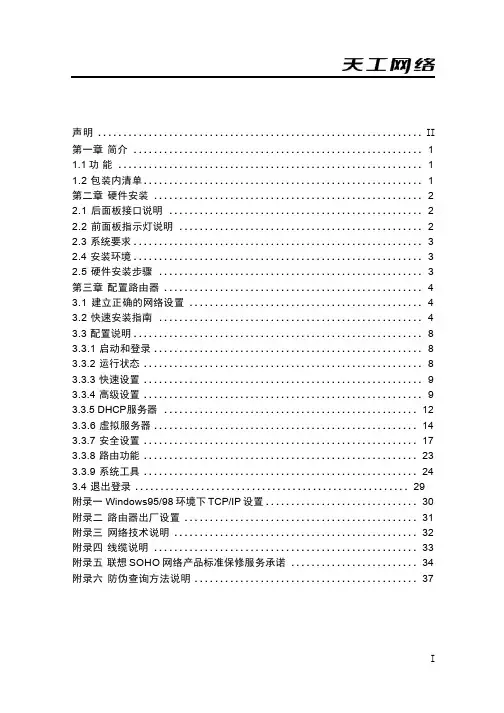

目　录声明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．II 第一章简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.1功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.2 包装内清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1第二章硬件安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2.1 后面板接口说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2.2 前面板指示灯说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2.3 系统要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 2.4 安装环境．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 2.5 硬件安装步骤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3第三章配置路由器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 3.1 建立正确的网络设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 3.2 快速安装指南．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 3.3 配置说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 3.3.1 启动和登录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 3.3.2 运行状态．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 3.3.3 快速设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 3.3.4 高级设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 3.3.5 DHCP服务器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 3.3.6 虚拟服务器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 3.3.7 安全设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 3.3.8 路由功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23 3.3.9 系统工具．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 3.4 退出登录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29附录一 Windows95/98环境下TCP/IP设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30附录二路由器出厂设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31附录三网络技术说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32附录四线缆说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33附录五联想SOHO网络产品标准保修服务承诺．．．．．．．．．．．．．．．．．．．．．．．．．34附录六防伪查询方法说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．37III声　明欢迎您使用联想产品。

学校校园网设计方案一、设计背景1。

对象学校占地 232 亩( 154774m2 )。

根据建设计划行政办公楼 1023 平方米，教学楼 16132 平方米，科技实验楼 10484 平方米，学生宿舍 13392 平方米，教工宿舍 3049 平方米，图书馆 2246 平方米，体育馆 5000 平方米，食堂 4417 平方米，共享设施 3642 平方米。

2。

对象需求分析该学院校园网的总体建设目标是:利用先进实用的计算机技术和网络通信技术，建成覆盖全校，高速，高性能的计算机网络，实现网络在教学，管理和通信等方面的作用。

具体包括以下几个方面：⑴建立一个以光纤为主干，覆盖全校的宽带网，主干 1000M ， 100M 至桌面。

需要考虑网络运行的高效，可靠，安全以及管理的方便。

实现校园 Intranet 同 CERNET ，Internet 的互连互通，校内可以方便快捷地访问国内外消息，以满足信息查询，通信，资源共享，远程教学等需要。

⑵建立网络教学系统，提供教师备课，课间制作，多媒体演示，学生多媒体交互式学习，网络考试，自动教学评估等功能。

⑶建立基于网络的教育管理及自动化办公系统，包括行政，教学教务，科研，后勤财务等系统，以满足学校管理现代化的需要。

3。

基于对象的设计原则(1)开放性，可扩充性要求采用成熟和标准化的技术，支持多种当前流行的网络通信协议，以利于与CERNET，Internet等网络互联。

利于向ATM过渡。

(2)长远规划，分步实施校园网规划建设中存在着技术先进性与资金有限性的矛盾。

首先，先进的网络技术投资很大，而学校的资金有限；其次，网络技术发展迅速，即使当时选择最先进的技术，由于校园网建设周期长，也会较快过时。

因此，在规划校园网时，在总体结构上要考虑到今后扩充升级的方便，并能充分保护现有资源，同时考虑实施时在资金许可的情况下尽可能采用先进的网络技术。

(3)实用性原则在网络规划时要立足于校园网的基本功能，重视实用和效益，着眼于提高教学和管理水平。

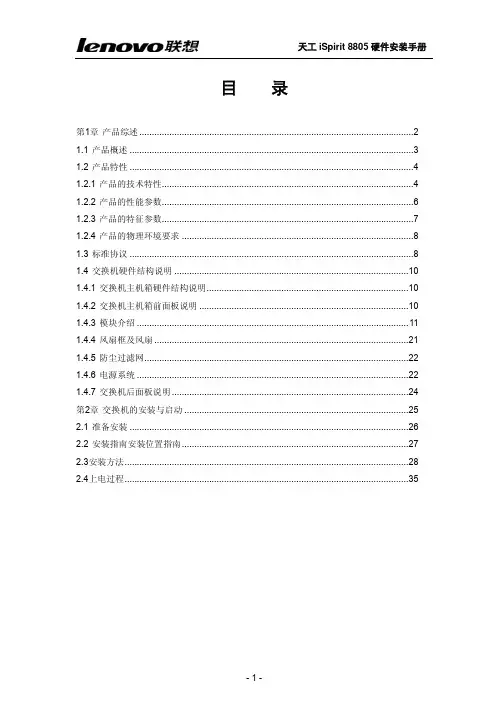

目 录第1章产品综述 (2)1.1产品概述 (3)1.2产品特性 (4)1.2.1产品的技术特性 (4)1.2.2产品的性能参数 (6)1.2.3产品的特征参数 (7)1.2.4产品的物理环境要求 (8)1.3标准协议 (8)1.4交换机硬件结构说明 (10)1.4.1交换机主机箱硬件结构说明 (10)1.4.2交换机主机箱前面板说明 (10)1.4.3模块介绍 (11)1.4.4风扇框及风扇 (21)1.4.5防尘过滤网 (22)1.4.6电源系统 (22)1.4.7交换机后面板说明 (24)第2章交换机的安装与启动 (25)2.1准备安装 (26)2.2安装指南安装位置指南 (27)2.3安装方法 (28)2.4上电过程 (35)第1章 产品综述本手册主要描述联想天工iSpirit 8805 交换机的前面板与后面板的组成、功能特性、所支持的标准。

本操作手册包括以下内容:1 、产品概述2 、产品特性3 、标准协议4 、硬件结构说明1.1 产品概述联想天工iSpirit 8805系列是联想网络自主开发的具有业界领先水平的、代表路由交换最新技术的模块化万兆核心路由交换机，具有极高的千兆端口以及10G端口密度，提供丰富的功能和高性能路由交换，支持L2/L3/L4层业务全线速转发。

联想8805支持多种接口板模块，满足高端用户对高可靠、大容量、模块化的需求，可广泛应用于构建、大型企业网和IP城域网的网络骨干、交换核心和汇聚中心。

iSpirit8805具有6个槽位，其中2个全尺寸，4个半尺寸槽位。

全尺寸插槽为主控模块插槽、增强业务模块插槽。

半尺寸插槽为普通接口板插槽。

本手册适用于iSpirit 8805。

联想天工iSpirit 8805交换机的外观如图1-1A和1-1B。

图1-1A 联想天工iSpirit 8805交换机的前视整体外观图图1-1B 联想天工iSpirit 8805交换机的后视整体外观图1.2 产品特性1.2.1 产品的技术特性1) 先进的硬件体系结构设iSpirit 8805交换机采用一体化机箱结构和分布式系统架构，应用无源背板设计，同时系统所有有源部件都采用冗余设计，包括交换机交换矩阵、管理引擎、电源子系统、风扇子系统等。

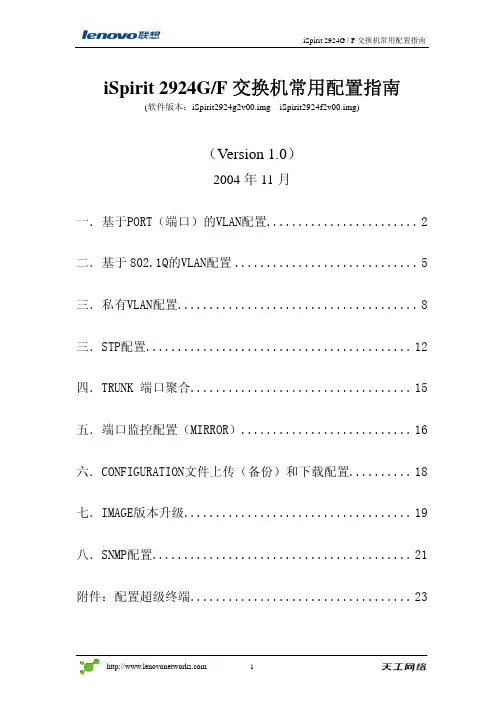

iSpirit 2924G/F交换机常用配置指南(软件版本：iSpirit2924g2v00.img iSpirit2924f2v00.img)（Version 1.0）2004年11月一．基于PORT（端口）的VLAN配置 (2)二．基于802.1Q的VLAN配置 (5)三．私有VLAN配置 (8)三．STP配置 (12)四．TRUNK 端口聚合 (15)五．端口监控配置（MIRROR） (16)六．CONFIGURATION文件上传（备份）和下载配置 (18)七．IMAGE版本升级 (19)八．SNMP配置 (21)附件：配置超级终端 (23)一．基于PORT（端口）的VLAN配置1. 网络需求有两个用户，用户1和用户2，两个用户由于所使用的网络功能和环境不同，需要分别处于不同的VLAN中。

用户1在VLAN2，连接2924G的端口2，用户2在VLAN3，连接端口3。

2. 配置步骤Switch# vlan 2 // 创建vlan 2Vlan 2 addedSwitch(vlan-2)#exitSwitch# vlan 3 // 创建vlan 3Vlan 3 addedSwitch(vlan-3)# vlan 2 // 在创建vlan 2 之后，就可在配置模式下 输入vlan 2 ，进入vlan 2的配置模式Switch(vlan-2)# untag 2 // 将端口2 加入vlan 2，如果还有其它端口要加入vlan 2，那么在 vlan 2 模式下，untag x （x为其它端口号）Switch(vlan-2)# vlan 3 //进入vlan 3 配置模式Switch(vlan-3)# untag 3 //将端口3 加入vlan 3，如果还有其它端口要加入vlan 3，那么在 vlan 3 模式下，untag x （x为其它端口号）Switch(vlan-3)# exit// 注意：本例子中，由于使用的软件版本是2v.00,所以pvid 号随着vlan号的更改而自动更改的。

目录一、WEB页面综述 (2)1、WEB访问的特点 (2)2、WEB浏览的系统需求 (2)3、WEB浏览会话的登陆 (3)4、WEB页面基本组成 (4)5、导航树结构 (5)6、页面按钮介绍 (5)7、出错信息 (6)8、条目域 (6)9、状态域 (7)二、WEB页面介绍 (8)1、登录对话框 (8)2、主页面 (9)3、系统配置 (9)4、端口配置 (16)5、MAC绑定 (21)6、MAC过滤 (23)7、虚拟局域网（VLAN）配置 (24)8、SNMP配置 (27)9、ACL配置 (29)10、IP基本配置 (31)11、认证.授权.计费（AAA）配置 (34)天工iSpirit2528G WEB页面操作手册本手册主要对联想天工iSpirit2528G 交换机的WEB页面进行描述，用户可以通过交换机的WEB页面对交换机进行管理。

本手册只对各个WEB页面的操作进行简单的介绍，交换机的各个功能的介绍请参见《iSpirit2528G用户操作手册》。

本手册主要包括以下内容：1、WEB页面综述2、WEB页面介绍一、WEB页面综述1、WEB访问的特点联想天工iSpirit2528G 交换机为用户提供Web访问功能。

用户可以通过Web浏览器访问交换机，对交换机进行管理和配置。

WEB访问的主要特点是：z易于访问：用户可以从网络的任何地方轻松访问交换机。

z用户可以用熟悉的Netscape Communicator和Microsoft Internet Explorer等浏览器对联想天工iSpirit2528G 交换机的WEB页面进行访问，WEB页面以图形化和表格化的形式呈现给用户。

z i Spirit2528G 交换机提供了丰富的WEB页面，用户可以通过这些WEB页面对交换机的绝大部分功能进行配置和管理。

z WEB页面功能的分类整合，便于用户找到相关的页面进行配置和管理。

2、WEB浏览的系统需求Web 浏览的系统需求如表1所示。

目 录第1章产品综述 (2)1.1 产品概述 (2)1.2 产品特性 (3)1.3 交换机前面板说明 (3)1.4 交换机后面板说明 (5)第2章交换机的安装与启动 (7)2.1 准备安装 (7)2.2 安装步骤 (9)2.3 上电过程 (12)2.4 连接步骤 (12)2.5 Bootrom 启动选项介绍 (15)2.6 下一步工作 (17)第1章产品综述本章主要描述联想天工iSpirit 2924G/F交换机的前面板与后面板的组成、功能特性、所支持的标准及安装实例。

本章包括以下内容:1、产品概述2、产品特性3、交换机前面板说明4、交换机后面板说明1.1 产品概述联想天工iSpirit 2924G/F 交换机是联想网络（深圳）有限公司推出的面向企业网工作组接入以及IP 城域网小区接入应用推出的可网管支持千兆快速以太网交换设备。

可为大中小型以太网/ 快速以太网/ 千兆以太网提供完美的解决方案。

它具有高性能的基于策略的第二层交换能力, 用户不仅可以在其上连接工作站、服务器、路由器、交换机等网络设备，还可以将其作为主干交换机，从其他网络设备处聚合十兆、百兆、或千兆以太网数据流。

iSpirit 2924G/F 交换机提供24 个RJ-45 的10/100Base-T 自协商端口和4 个扩展接口，分别可插1000M 光纤模块、10/100/1000 Base-T 自适应RJ 45 端口模块、堆叠模块。

适用于政府、院校、金融以及其他企业工作组用户接入和运营商驻地网宽带IP 接入。

图1-1 交换机的外观1.2 产品特性z 10/100 Mbps 端口直连网线与交叉网线连接的自协商z 10/100 Mbps 端口自协商和半/ 全双工操作z 1000M 单模/ 多模光纤模块、10/100/1000Base-T 铜线接口模块z超距离网线支持能力，最长支持CAT5 网线距离可达140 米z自动源地址学习z 8K ARL 表z提供流量控制，支持IEEE802.3X 线端阻塞（HOL) 和背压（Backpressure)z提供4 个优先级队列，为多媒体和其它数据流提供灵活的优先级机制z网络适配器可以和端口绑定，实现安全访问z支持端口聚合，聚合最多可支持4 组, 每组最多支持8 个速度相同的端口z基于端口的VLAN 和基于802.1Q tagged VLAN, 支持4094 个VLAN。

工业以太网交换机的安装流程详解工业以太网交换机是应用于工业控制领域的以太网交换机设备，所以设备的安装调试是很重要的一环，那么，我们在安装工业交换机的过程中需要注意什么呢？工业以太网交换机的安装流程是什么呢？工业交换机的安装流程1. 平放到桌面的安装方式工业交换机可以直接平放在光滑、平整、安全的桌面上。

要保证工作环境有足够大的空间，保证设备的通风散热空间。

但是需要注意以下两点：A. 保证交换机的物理表面能够承受3kg以上的重量;B. 保证交换机的四周有3-5cm的空间距离，交换机上不可放置重物。

2. 上机架的安装方式工业交换机箱可以通过支架固定在机架上。

一般出厂时已经安装好了两个L型的机箱挂耳，操作方法如下：A. 一般情况下使用的是标准机箱，也就是需要使用标准的安装机柜;3. DIN卡轨式工业交换机安装一般的工业交换机采用的都是标准DIN卡轨式安装，在大多数工业应用上非常方便，安装步骤如下：A. 检查是否具备DIN-Rail导轨安装工具配件;B. 将产品调整正确的安装方向，即电源接线端子向上为正确;C. 将产品导轨卡上半部分(有卡簧的部分)先卡入导轨条上，然后将下半部分稍加用力卡进导轨条;D. 将DIN导轨卡卡入卡轨后，哟啊检查确认产品是否平衡可靠地固定在DIN卡轨上;4. 壁挂式工业交换机安装交换机安装在工业现场应用上非常普遍，安装说明如下：A. 用螺丝刀将螺丝1处和螺丝3处的4枚螺丝全部取下。

螺丝2处的螺丝视现场安装空间是否足够决定是否一并取下(建议空间足够时保留);B. 将拆下的壁挂耳朵180°旋转，对准螺丝孔位后进行二次固定，因螺丝松脱或滑丝可能给设备带来致命伤害，请检查螺丝是否已固定到位;C. 在壁挂耳朵上预留的壁挂孔位进行固定即可。

目录7硬件管理及维护 ································································································································· 7-17.1 查看交换机的硬件信息 ······················································································································ 7-17.1.1 查看交换机的软件及硬件版本信息 ························································································· 7-17.1.2 查看设备运行的统计信息········································································································ 7-37.1.3 查看单板的详细信息 ··············································································································· 7-37.1.4 查看单板的电子标签信息········································································································ 7-57.1.5 查看单板CPU利用率的统计信息····························································································· 7-67.1.6 查看单板内存的使用状况········································································································ 7-77.1.7 查看主控板上CF卡的相关信息 ······························································································· 7-87.1.8 查看设备内置风扇的工作状态································································································· 7-87.1.9 查看电源的工作状态 ··············································································································· 7-87.1.10 配置主控板的负载分担功能 ·································································································· 7-97.1.11 配置/查看单板的温度告警门限······························································································ 7-97.2 端口配置与管理 ······························································································································· 7-107.2.1 配置Combo口 ······················································································································· 7-107.2.2 可插拔接口模块的识别与诊断······························································································· 7-117.3 软件异常时的处理方式 ···················································································································· 7-127.3.1 配置软件异常时的处理方式 ·································································································· 7-127.3.2 查看系统异常时的处理方式 ·································································································· 7-137.4 查看IRF的相关信息 ························································································································· 7-137.4.1 查看IRF中所有成员设备的相关信息 ····················································································· 7-137.4.2 查看成员设备重启以后生效的IRF配置·················································································· 7-147.4.3 查看IRF的拓扑信息··············································································································· 7-157.5 保存设备当前运行的配置 ················································································································ 7-157.6 重启指定单板或整台设备 ················································································································ 7-167 硬件管理及维护本章将为您介绍如何通过命令行，对S7600系列交换机的硬件进行配置、管理及维护。

28口三层交换机核心交换机工业交换机说明书28口全千兆三层路由网管型工业以太网交换机采用高强度IP40防护外壳，工业级EMC设计，包括CRS9128-8TX、CRS9128-8FX、CRS9128-8SFP三款，是深圳市讯记科技有限公司自主研发的三层路由以太网交换机。

提供管理功能，可通过CLI进行管理。

产品提供16个固定10/100/1000M自适应以太网端口、4个固定1000M SFP接口（选配1000Base- 或1000Base-T模块）和可选8个1000Base- 光口（默认SC接口，可选FC、ST）或8个1000M SFP接口（选配1000Base- 或1000Base-T模块）或或8个10/100/1000M自适应以太网端口。

基于工业安装需求，提供1U标准机架式安装方式。

本产品同时采用无风扇、低功耗、工业级设计，-40~85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的以太网通讯解决方案。

传统交换特性* 符合IEEE802.3/802.3u/802.3ab/802.3z标准，存储转发交换方式* 提供16个固定10/100/1000M自适应以太网端口，支持端口自动翻转* 提供4个固定1000M SFP接口（选配1000Base或1000Base-T 模块）* 提供可选8个1000Base光口（默认SC接口，可选FC、ST）或8个1000M SFP接口（选配1000Base或1000Base-T模块）或8个10/100/1000M自适应以太网端口* 采用IP40外壳及工业级EMC设计* 支持冗余宽电压100~240V AC电源输入（220V DC和48V DC 可选）* -40~75℃工作温度范围工业冗余以太网联网* 支持CLI管理方式* 支持存储转发机制* 支持静态路由功能* 支持RIP动态路由功能* 支持OSPF动态路由功能* 支持端口MAC地址学习* 支持VLAN配置；* 支持基于VLAN的IP地址配置；* 支持按钮复位和工厂默认配置；* 支持软件升级技术* 标准：IEEE802.3、IEEE802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE802.3x、IEEE802.1Q、IEEE802.1p 、IEEE802.1d、IEEE802.1w接口* RJ45电口：10/100/1000Base-T速率自适应、全/半双工模式，支持端口自动翻转* SFP接口：1000Base- 或SFP Copper 1000Base-T（支持双绞线传输）* 光口：1000Base- 千兆全双工，默认SC接口，可选FC、ST，可传输120公里* Console口：RS-232（RJ45连接头）调试串口交换属性* 十兆转发速度：14881pps* 百兆转发速度：148810pps* 千兆转发速度：1488096pps* 传输方式：存储转发* 系统交换带宽：56Gbps* 缓存大小：1.5Mbits* MAC地址表：16K电源* 交流电源：冗余宽电压100~240V AC(50~60Hz 1.2A)电源输入，采用三线单相电源线* 直流电源：冗余宽电压220V DC（48V DC可选）电源输入，采用2芯7.62mm间距标准工业端子，电源支持防反接和无极性功能继电器* 继电器告警输出：端口故障、电源故障和环网故障的告警输出* 触点容量：1A 24VDC机械特性* 尺寸（W×H×D）：482.6mm×44mm×275mm* 净重：3.15kg* 外壳：IP40等级保护，金属外壳* 安装：1U标准机架工作环境* 工作温度：-40℃~85℃* 存储温度：-40℃~85℃* 相对湿度：5%~95%（无凝露）保修* 保修期：5年符合标准* IEC61000-4-2（ESD）：±6KV接触放电，±15KV空气放电* IEC61000-4-3（RS）：10V/M（80-1000MHZ）* IEC61000-4-4（EFT）：电源端：±4KV，信号端：±2KV* IEC61000-4-5（Surge）：电源端：±4KV CM/±2KV DM，信号端：±4KV* IEC61000-4-6（射频传导）：3V（10KHZ-150KHZ），10V （150KHZ-80MHZ）* IEC61000-4-16（共模传导）：30V(cont.),300V(1s)* IEC60068-2-6（振动）* IEC60068-2-27（冲击）* IEC60068-2-32（自由跌落）* IEC61000-6-2（通用工业标准），IEC61750-3（变电站），IEEE1613（电力分站）* EN50121-4（轨道交通）。

开始安装请按照下面的说明安装交换机。

准备工作•准备一台带有以太网适配器和光盘驱动器的计算机。

•在安装交换机前，请熟悉光盘的内容，特别是手册内容。

在计算机上安装交换机管理工具 Smart Control Center1.打开计算机电源，在操作系统完全启动后，根据需要进行登录。

2.将Smart Switch Series的资源光盘插入到光盘驱动器中。

将显示 CD 主页如下。

3.点击Install SmartControlCenter。

按向导提示完成安装。

4.完成安装后，单击“OK”。

将交换机正确地接入网络注意：出厂状态下，交换机从网络中的DHCP服务器处动态获取IP地址；如果网络中没有 DHCP 服务器，或交换机未接入网络，则交换机的 IP 地址将默认为 192.168.0.239。

如果您在网络中使用静态 IP 地址，请先为 PC 设置一个192.168.0.x 子网中的 IP 地址，再将其连接到交换机。

然后，使用 Smart Control Center 配置交换机。

1.2.打开交换机电源。

3.确定安装有Smart Control Center工具的计算机与交换机的 IP 地址位于同一个子网。

使用管理软件 Smart Control Center配置交换机1.在桌面上或 Windows“开始”菜单的“程序”中双击Smart Control CenterManager图标，运行该程序将显示以下界面。

2.单击“Discover”查找网络中的交换机。

FS726T ϟ ⼎Smart Control Center 会查找交换机并显示设备的型号、MAC 地址和 IP 地址。

如果您无法找到交换机，请确定网线是否已插好、PC 的 IP 地址是否位于交换机所在网络的同一子网中，然后单击“Discover”按钮，刷新交换机列表。

3.单击选择您要配置的交换机。

4.单击Web Browser Access ，访问交换机的WEB 界面。

交换机交换 switching 是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术统称。

广义的交换机switch就是一种在通信系统中完成信息交换功能的设备。

交换和交换机最早起源于电话通讯系统（PSTN），我们现在还能在老电影中看到这样的场面：****（主叫用户）拿起话筒来一阵猛摇，局端是一排插满线头的机器，戴着耳麦的话务小姐接到连接要求后，把线头插在相应的出口，为两个用户端建立起连接，直到通话结束。

这个过程就是通过人工方式建立起来的交换。

当然现在我们早已普及了程控交换机，交换的过程都是自动完成。

在计算机网络系统中，交换概念的提出是对于共享工作模式的改进。

我们以前介绍过的HUB集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。

也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。

这种方式就是共享网络带宽。

交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加到内部地址表中。

使用交换机也可以把网络“分段”，通过对照地址表，交换机只允许必要的网络流量通过交换机。

通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。

交换机在同一时刻可进行多个端口对之间的数据传输。

每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。

当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。
