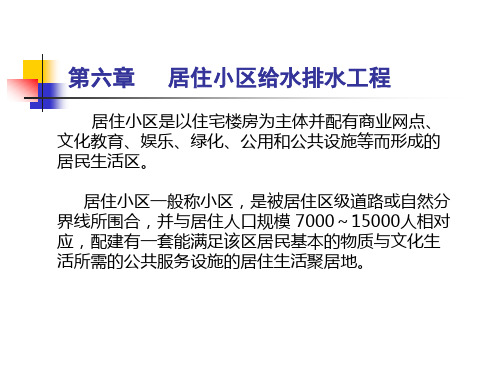

居住小区给水、排水系统居住小区是指含有教育、医疗、文体、经济、商业服务及其他公共建筑的城镇居民住宅建筑区。
根据我国《城市居住区规划设计规范》，我国城镇居民居住用地组织的基本构成为三级，划分界线如下：（1）居住组团，居住户数300～1000户，占地面积小于10×104m2，居住人口1000～3000人。
（2）居住小区，有若干个居住组团构成，居住户数3000～5000户，占地面积10×104～20×104m2，居住人口10 000～15 000人。
（3）居住区，有若干个居住小区构成，居住户数10 000～16 000户，居住人口30 000～50 000人。
居住小区给水、排水工程是指城镇中居住小区、居住组团、街坊和庭院范围内的建筑外部给水、排水工程，不包括城镇工业区或中小工矿的厂区给排水工程，是建筑给水、排水管道和市政给水、排水管道的过渡管段，其服务范围不同，给水、排水不均匀系数也不相同，所以居住小区给水、排水设计流量与建筑内部和城市给水、排水设计流量的计算方法均不相同。
居住小区给水、排水工程包括给水工程（生活给水、消防给水），排水工程（污水废水、雨水和小区污水处理）和中水工程。
第一节居住小区给水系统的分类与组成一、居住小区给水水源居住小区位于市区或厂矿区供水范围内时，应采用市政或厂矿给水管网作为给水水源，以减少工程投资。
若居住小区离市区或厂矿较远，不能直接利用现有供水管网，需铺设专门的输水管线时，可经过技术经济比较，确定是否自备水源。
在远离城镇或厂矿的居住小区，可自备水源。
在严重缺水地区，应考虑建设居住小区中水工程，用中水来冲洗厕所、浇洒绿地和道路。
二、居住小区给水系统分类1.低压统一给水系统整个给水区域的生活、生产、消防等多项用水均以统一水压和水质，用统一管网供给各用户，这种系统称为统一给水系统。
在居住小区中对于多层建筑群体，生活给水和消防给水都不会需要过高的压力，因此采用低压统一给水系统。

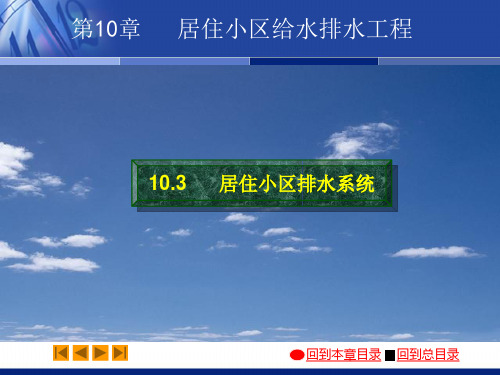

第10章居住小区给水排水工程10.3 居住小区排水系统10.3.1 排水体制本章的排水体制是指在小区内收集和输送各种不同的生活污水、雨水的方式。
居住小区排水体制主要分为分流制和合流制。
也可细分为直排式合流制、完全合流制、改良式合流制、完全分流制、不完全分流制。
采用何种排水体制，主要取决于城市排水体制和环境保护要求。
也与居住小区是新区建设还是旧区改造以及建筑内部排水体制有关。
排水体制的选择要以保证当地污水不污染环境为首要原则，其次考虑工程造价以及技术合理性。
在满足环保要求的前提下，应选择投资、运行成本最小的方案。
从环保角度而言，排水体制的选择主要是针对生活污水与初降雨水的污染进行有效控制。
当小区污水直接排入环境要求较高的受纳水体时，或暴雨对附近水体危害较大时，应采用分流制。
经济条件好的小区，新建、扩建的小区，宜采用分流制排水系统。
居住小区内需设置中水系统时，为简化中水处理工艺，节省投资和日常运行费用，还应将生活污水和生活废水分质分流。
当居住小区设置化粪池时，为减小化粪池容积也应将污水和废水分流，生活污水进入化粪池，生活废水直接排入城市排水管网、水体或中水处理站。
对于城市排水管网系统已经健全，小区污水能够顺利汇入污水处理厂的地区，宜取消化粪池。
10.3.2 居住小区排水管道的布置与敷设10.3.2 居住小区排水管道的布置与敷设居住小区排水管道的布置应根据小区总体规划、道路和建筑物布置、地形标高、污水、废水和雨水的去向等实际情况，按照管线短、埋深小、尽量自流排出的原则确定。
居住小区排水管道的布置应符合下列要求：（1）排水管道宜沿道路或建筑物平行敷设，尽量减少转弯以及与其他管线的交叉，如不可避免时，与其它管线的水平和垂直最小距离应符合表10-1的要求。
（2）干管应靠近主要排水建筑物，并布置在连接支管较多的一侧。
（3）排水管道应尽量布置在道路外侧的人行道或草地的下面，不允许平行布置在铁路的下面和乔木的下面。
居住小区给水排水1. 概述居住小区的给水排水系统是确保小区居民正常生活、工作和休息的基础设施。
它包括供水系统和排水系统两个部分。
供水系统负责为居住小区提供清洁饮用水，供应家庭、商业和公共设施的用水需求；排水系统则负责将废水和污水从建筑物和公共设施中排出，并将其处理后排入主要的污水处理设施中。
本文将详细介绍居住小区给水排水系统的设计、构成和管理。
2.1. 供水源居住小区的供水源可以分为自来水和地下水两种。
自来水是城市给水公司提供的清洁饮用水，一般通过市政供水管网送到小区。
地下水则是通过小区井水提供，需要经过水质检测和处理确保安全饮用。
2.2. 供水管网供水管网是将供水源连接到小区内部各个建筑物的系统。
它包括主供水管、分支管道和室内管道。
主供水管负责将供水源供应到小区的主要供水站点，分支管道将水源分配到各个建筑物，室内管道则将水源送达到每个房间。
为了确保供水稳定和安全，供水管网需要定期维护和检修，以检查管道的密封性和消除漏水问题。
供水设备包括水泵、水箱和水表等。
水泵负责将供水源的水压提升到适合小区使用的水压，水箱则存储供水，以应对供水压力不稳定或断水的情况。
水表用于统计每户的水量，方便居民缴纳水费。
3. 排水系统3.1. 废水排放居住小区的废水来自居民的日常生活和商业设施的使用。
废水包括洗浴水、厨房污水和洗衣水等。
废水需要经过管道和下水道系统排入污水处理设施中。
3.2. 排水管网排水管网是将废水从建筑物引导到污水处理设施的系统。
它包括室内下水管道和公共下水道。
室内下水管道从建筑物各个设施出口收集废水，公共下水道则负责将废水从小区内的各个建筑物汇总，并送往污水处理设施。
3.3. 排水设备排水设备主要包括下水道、污水泵站和污水处理设施等。
下水道是连接室内下水管道和公共下水道的渠道，负责将废水引导到污水泵站。
污水泵站用于将废水提升到合适的高度，以便废水流入污水处理设施进行处理。
污水处理设施对废水进行处理，去除有害物质和污染物，将其排放到水源中时达到标准要求。
第10章居住小区给水排水工程10.1 居住小区给水排水特点10.1.1居住小区城镇居民的住宅建筑群常被统称为居住小区。
按居住用地分级控制规模的大小可以划分为若干层次。
层次不同，布局要求也不同。
我国城市居住用地组成的基本构造单元，在大、中城市一般由居住区、居住小区两级构成。
在居住小区以下也可以分为居住组团和街坊等次级用地。
城镇中工业与其他民用建筑群，如中、小工矿企业的厂区和职工生活区：大专院校、医院、宾馆、机关单位的庭院等，这些与居住小区、组团规模结构相似，常被统称为建筑小区。
建筑小区中的各种建筑群，因其本身的功能特点不同，使其室外的给水排水系统也有所不同，在本章不作详细分析。
10.1.2居住小区给水排水系统的分类根据居住小区离城市的远近、城市管网供水压力大小及水源状况的不同，居住小区给水排水系统可以分为直接利用城市管网的给水排水系统、设有给水加压和排水提升设施的给水排水系统、设有独立水源和污水处理站的给水排水系统。
（1）直接利用城市管网的给水排水系统（2）设有给水加压和排水提升设施的给水排水系统（3）设有独立水源和污水处理站的给水排水系统10.1.3居住小区给水排水特点由于居住小区给水排水系统的服务范围和用水规律等与城市、居住区不同，也与建筑给水排水系统不同，这就决定了小区给水排水应有自己的特点。
这些特点表现在以下几个方面。
首先，小区给水排水设计流量反映过渡段特性。
其次，小区给水方式的选择具有多样性。
另外，随着人们生活水平的不断提高，高标准的居住小区通常设置直饮净水管道系统；对于淡水资源匮乏的地区，应考虑设置中水管道系统。
居住小区给水排水系统和城市、居住区及建筑给水排水系统又有许多类似之处。
当居住小区的给水方式、排水体制、系统组成及设计流量确定之后，小区给水排水系统的布置、设计计算方法及步骤，又与城市给水排水和建筑给水排水有相同之处，因此本章对居住小区给水排水系统布置、连接和设计计算方法步骤等不再进行详细介绍。
给排水基础知识-居住小区给水系统1 居住小区给水系统的分类与组成居住小区给水工程是指城镇中居住小区、居住组团、街坊和庭院范围人的建筑外部给水工程，不包括城镇工业区或中小工矿的厂区给水工程。
一、居住小区给水系统的分类低压统一给水系统：对于多层建筑群体，生活给水和消防给水都不需要过高的压力。
分压给水系统：用于高层建筑和多层建筑混全居住小区内。
分质给水系统：适用于严重缺水或无合格原水地区。
即将冲洗、绿化、浇洒道路等用水水质要求低的水量从生活水量中区分出来，确立分质给水系统，以充分利用当地的水资源。
调蓄增压给水系统：对处于混合区的高层建筑的较高部分的系统均必须调蓄增压，即设有水池和水泵进行增压给水。
调蓄增压给水系统又分为分散、分片和集中调蓄增压系统。
二、居住小区给水系统的组成1、小区给水管网接户管：布置在建筑物周围，直接与建筑物引入管相接的给水管道。
给水支管：布置在居住组团内道路下与接户管相接的给水管道。
给水干管：布置在小区道路或城市道路下与小区支管相接的管道。
2、贮水、调节、增压设备贮水池、水箱、水泵、气压罐、水塔等。
3、室外消火栓布置在小区道路两侧用来灭火的的消防设备。
4、给水附件保证给水系统正常工作所设置的各种阀门等。
5、自备水源系统对于严重缺水地区或离城镇给水管网较远的地区，可设有自备水源系统，一般由取水构筑物（以地下式为多）、水泵、净水构筑物、输水管网等。
2 地下取水构筑物一、管井1、管井的构造井室：其作用是保护管井井口免受污染，用来安放设备、进行维护管理。
按井室与地表的关系可分为地面式泵站、地下式泵站和半地下式泵站；按使用的水泵类型可分为深井泵站、潜污泵站。
井壁管：其作用是加强井壁，隔离不适宜取水的含水层。
井壁管应有一定的强度，以承受地层和人工填充物侧压力，并保证不弯曲，内壁面圆整、平滑，以利于安装抽水设备，利于井的清洗与维修。
过滤管：亦称滤水管，是管井的重要组成部分，装于含水层中，作用是集水且保持填砾和含水层的稳定。
十四章居住小区排水系统
14—1 概述
一、污水分类
居住小区排水系统按其所排除的污水种类不同分为生活污水排水系统、工业废水排水系统和雨水排水系统。
二、排水系统体制
排水系统的体制有分流制和合流制两种。
1、分流制排水系统
将生活污水、工业废水和雨水分别采用两套及两套以上各自独立的排水系统进行排除的方式称为分流制排水系统。
其中排除生活污水和工业废水的系统称为污水排水系统；排除雨水的系统称为雨水排水系统。
2、合流制排水系统
将生活污水、工业废水和雨水混合在同一管渠系统内进行排除的方式称为合流制排水系统。
三、排水系统组成
小区排水管道、化粪池、隔油池、检查井、市政排水管道、小区雨水管道、雨水口、市政雨水管道。
14—2 小区排水管的布置与敷设
布置原则：
1、按管线短、埋深小、尽量自流排出的原则确定。
排水管道尽量采用重力流形式，避免提升。
由于污水在管道中靠重力流动，因此管道必须有坡度。
2、排水管道一般沿道路、建筑物平行敷设。
污水干管一般沿管路布置，不宜设在狭窄的道路下，也不宜设在无道路的空地上，而通常设在污水量较大或地下管线较少一侧的人行道、绿化带或慢车道下。
3、当管道埋深浅于基础时，应不小于1.5m；当管道埋深深于基础时应不小于2.5m。
4、排水管线尽量避免穿越地上和地下构筑物。
5、管线应布置在建筑物排出管多并且排水量较大的一侧。
6、排水管道转弯和交接处，水流转角应不小于90°，当管径小于300，且跌水水头大于0.3m时，可不受限制。
7、管线布置应简捷顺直，不要绕弯，注意节约大管道的长度。
避免在平坦地段布置流量小而长度大的管道，因流量小，保证自净流速所需的坡度较大，而使埋深增加。
敷设原则：
1、因污水管道主要是重力流管道，其埋设较其他管线深，且有很多支管，连接处都要设检查井，对其他管线的影响较大，所以在管线综合时，应首先考虑污水管道在平面和垂直方向上的位置。
2、由于污水管道渗漏的污水会对其他管线产生影响，所以应考虑管道之间的最小净距要求。
当其他管线与排水管道有少许相碰时，管道顶部允许作适当压缩后便于各自按原坡度通过。
3、管道的埋设深度指管底内壁到地面的距离，因为管道埋深越大，工程造价就越高，施工难度也越大，所以管道埋深有一个最大限制，称为最大埋深。
4、管道的覆土厚度是管道外壁顶部到地面的距离。
尽管管道埋深越小越好，但管道的覆土厚度有一个最小限值，叫最小覆土厚度，通常由所在地区的冻土深度、管道的外部荷载、房屋连接管的埋深等因素决定。
规范规定，无保温措施的生活污水管道或水温与生活污水接近的废水管道，管底可埋设在冰冻线以上0.15m。
污水管道在平行道下的最小覆土厚度不宜小于0.7m。
考虑房屋污水排出管的衔接，污水支管起点埋深一般不小于0.6-0.7m。
因此，综上所述，其中的最大值就是管道的最小覆土厚度。
14—3 小区排水常用管材及附属物
一、排水常用管材
1、砼管和钢筋砼管
抗酸碱侵蚀及抗渗性能较差。
承插式、企口式和平口式。
2、金属管
抗酸碱腐蚀能力差，一般只在外部荷载很大或渗漏要求特别高的情况下考虑使用。
3、塑料管
主要用在小口径管道，耐腐蚀、内壁光滑。
二、排水管道基础及接口
1、排水管道基础
分地基、基础和管座三部分
砂土基础：弧形素土基础、砂垫层基础（H≥200）
砼枕基：只在管道接口处才设置管道局部基础，适用于干燥土壤中，雨水管道及不太重要的排水支管。
砼带形基础：沿管道全长铺设的基础，按管座不同可分为90°、135°180°三种管座基础，适用于多种潮湿土壤，以及地基软硬不均匀的排水管道。
2、排水管道接口
不透水性、耐久性
柔性接口：石棉沥青卷材接口、橡胶圈接口，适用于地基沿管道纵向沉陷不均匀管道上，后者对抗震有显著作用。
刚性接口：水泥砂浆抹带接口和钢丝网水泥砂浆抹带接口，适用于地基较好具有带形基础的排水管道上。
半柔性接口：预制套管石棉水泥接口（1：3：7）沥青砂（1:0.67:0.67）。
三、排水管渠上的附属构筑物
1、检查井
设置在排水管道的交汇处、转角处和管径、坡度、高程变化处，以及直线管段上每隔一定距离处。
相邻两个检查井之间的管段应在一直线上。
由井底（包括基础）、井身、井盖座和井盖组成。
为使水流通过检查井时阻力较小，井底宜高半圆形或弧形流槽。
进人的检查井由工作室、渐缩部和井筒组成。
2、跌水井
跌水井是设有消能设施的检查井。
其作用是连接两段高程相差较大的管段。
分竖管式和溢流堰式（大于400）。
由于水流跌落时具有很大的冲击力，所以井底要坚固，要有减速防冲及消能设施。
当管道跌水高度在1m以内时，可以不设跌水井，只要将检查井井底做成斜坡即可，不采取专门的跌水措施。
管道在转弯处不宜设跌水井。
3、雨水口
雨水口用于收集地面雨水，然后经过连接管流入雨水管道。
合流制管道上的雨水口必须设有水封管，以免管道井内的臭气散发到地面上来，一般设在距离交叉路口、路侧边沟有一定距离且地势较低的地方。
包括进水箅、井底和连接管。
4、水封井
当生产污水能产生引起爆炸和火灾的气体时，其废水管道系统必须设水封井。
不宜设在车行道和行人众多的地段，并应适当地远离产生明火场所。
水封深度一般采用0.5m。
井上宜设通风管，井底宜设沉泥槽。
14—4 小区污水管道水力计算
1、设计充满度是污水在管道中的水深与管径的比值。
2、设计流速是与设计流量、设计充满度相应的水流平均流速。
为防止管道中产生淤积或冲刷，设计流速不易过小或过大，应在最大和最小流速范围内。
相应于管内流速的最小设计流速时的管道坡度为最小设计坡度。
3、管道埋设
管道的埋深分为管顶覆土厚度与管底埋设深度。
⑴无保温措施的生活污水管道或水温与生活污水接近的工业废水管道，管线可埋设在冰冻线以上0.15m。
⑵在车行道下，管顶最小覆土厚度不宜小于0.7m。
⑶住宅、公共建筑内产生的污水要能顺畅排入街道污水管网，就必须保证街道污水管网起点深度等于或大于街道污水管网的终点埋深。
而街坊污水管起点的埋深又必须等于或大于建筑物污水出户管的埋深。
污水出户管的最小埋深一般为0.5~0.6m。
4、污水管道的衔接
下游管段起端的水面和管底标高都不得高于上游段终端的水面和管底标高，通常管径相同采用水面平接，管径不同采用管顶平接。
5、水力计算
⑴由管道坡度增国导致管径的缩小，其缩小范围不能超过两级，并不得小于最小管径。
⑵当地面高程有剧烈变化或地形坡度陡时，可设跌水井，使管道坡度适当，以防止管内流速过大而冲刷管道。
14—5 小区雨水管渠
一、布置与敷设
1、以最短距离靠重力排入城市雨水管。
2、雨水管渠应平行道路敷设，宜布置在人行道或绿地下，而不宜布置在快车道路下。
3、雨水口布置在道路交汇处、建筑物单元出入口附近、建筑物雨水管附近及前后空地和绿地低洼处。
雨水口沿街布置间距一般为20~40m，雨水口连接长度不宜超过25m，平箅雨水口设置宜低于路面30~40mm。
降雨量是指降雨的绝对量，即降雨深度。
暴雨强度用单位时间内的平均降雨深度表示，暴雨强度重现期P是指等于或大于某一暴雨强度的暴雨出现一次的平均时间间隔。
雨水管按满流设计。
