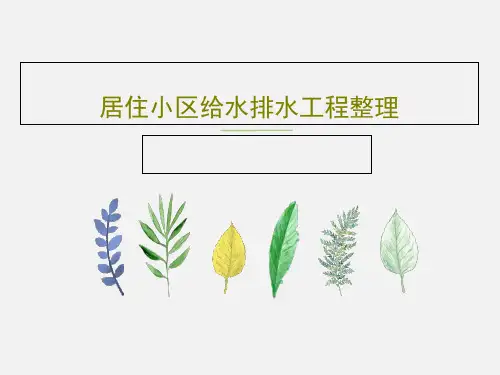

居住小区给水排水工程整理53页PPT

施工建设与管理
隐蔽工程验收与记录。 项目管理 进度控制：确保按期完成建设任务。
施工建设与管理
成本控制
合理使用项目经费，避免超预算。
质量控制
确保工程符合设计要求和相关标准。
安全管理
预防施工事故，确保人员和财产安全。
05
小区给水排水系统运营与维护
运营管理
建立运营管理制度
01
制定小区给水排水系统的运营管理规定，明确各岗位的职责和
排水的监测和维护
对排水系统进行监测和维护， 以确保其正常运行并降低故障
发生的概率。
04
小区给水排水系统设计与建设
设计原则与标准
设计原则
确保供水安全、稳定，排水顺畅 、环保。
标准依据
国家及地方的相关给水排水设计 规范、技术规程和环保要求。
设计内容与程序
设计内容 确定水源和水质要求。
计算给水、排水量。
THANK YOU
小区给水管理
水质管理
定期对供水进行检测，确保水质 符合国家卫生标准。
水压管理
确保供水压力稳定，满足用户用水 需求。
维修保养
对给水设备进行定期的维修保养， 保证设备正常运行。
03
小区排水系统
小区排水种类
生活污水
来自居民日常生活产生的废水，包括洗涤、卫生 等用途产生的污水。
雨水
由降雨、融雪等自然降水形成的水流，需进行有 组织的排放或利用。
维护公共卫生
保障财产安全
有效的给水排水系统可以及时排除雨 水，防止洪水等自然灾害对小区财产 的损害。
良好的给水排水系统可以有效收集、 处理和排放生活污水，防止水源污染 ，维护公共卫生。
小区给水排水发展历程

注:消防用水量仅用于管网校核,不计入正常用水量
•7.1.2 居住小区给水设计流量
（1）服务人口少于3000人的居住组团内，且室外给水管网为支 状管网时，其住宅及小区内配套的文体、餐饮娱乐、商铺及市场 等设施的生活用水设计流量按建筑室内给水管道的设计流量计算 方法计算节点流量和管段流量。当管道接纳卫生器具设置标准不 同的几类住宅时，计算公式中的系数α和k值可取卫生器具当量数 的加权平均值。
• 管段设计流量确定后，求管段的管径和水头损失的方法与城市 给水管网相同，局部水头损失一般按沿程水头损失的15％～20 ％计算。
• 给水管网应按最高日、最高时用水量及设计水压进行计算，并 分别按下列情况进行校核：
• （1）生活给水与消防给水共用管网在确定管径时，还应用生 活给水和消防用水量之和进行校核。
•居住小区雨雨水水设计设流计量流和量暴雨计强算度的计算方
法与城市雨水相同
（１）居住小区设计重现期应根据地形条件和地 形特点等因素确定。一般宜取1-3年。
•（２）小区地面雨水径流系数按表10-7选取， 经加权平均计算后确定小区综合径流系数
雨水设计流量计算
（３）设计降雨历时中的地面集水时间根据距离长短，
采用分散调蓄增压、分片集中或者集中调蓄增
压给水系统。
管道布置和敷设 居住小区给水管道有小区干管、小区支管和接户
管三类，在布置小区给水管网时，应该按下面顺序进 行：
干
支
接户
管
管
管
•管网布置形式
• 管网的布置形式有枝状管网和环状管网两种。
•10.3 小区排水工程
1. 排水体制
居住小区排水体制（分流制或合流制）的选择， 应该根据城镇排水体制、环境保护要求等因素综合 比较确定。

居住组团：人口1000～3000 居住小区：人口7000 ～15000
城市居住区：人口30000～50000
居住小区给水排水管道，是建筑给水排水管道 和市政给水排水管道的过渡管段。
10.1
居住小区给水系统
10.1.1
居住小区给水水源
居住小区给水系统：水源、管道系统、二次加压泵 房和贮水池组成。
水源：直接利用现有供水管网，也可以自备水源。
管道在建筑物单侧排列
雨 水 管 热 力 管 沟 给 水 管 污 水 管 煤 气 管
建 筑 物
管 道 在 建 筑 物 单 侧 排 列
居住小区管道布置
建筑物
热力管沟 给水管 污水管
煤气管 热力管沟
居住小区管道布置
热力管沟 给水管 煤气管
建筑物
污水管 热力管沟
居住Байду номын сангаас区管道布置
建筑物
热力管沟 污水管 煤气管
雨水口的布置、形式、数量应根据地形、建筑和道 路的布置、雨水口布置位置、雨水流量、雨水口的 泄流能力等因素经计算确定。
10.3
居住小区排水系统
10.3.3
居住小区排水管材和检查井
给水引入管的设计秒流量作为 节点流量和管段流量
小区内配套文教、医疗保健、社区管理等设施、 及绿化和景观用水、道路及广场洒水、公共设施用 水等，均以平均用水小时平均秒流量计算。 未预计水量和管网漏失量不计入管网节点流量， 仅在计算小区管网与城市管网连接的引入管时考虑 预留。不属于小区配套的公共建筑用水量应另计。
10.2
居住小区给水系统的水力计算
10.2.2 居住小区给水设计流量
2.接户管（建筑物给水引入管）设计流量的确定与计算 1）全部由室外管网直接供水：建筑物内生活用水设计秒流量

居住小区给水排水工程整理
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
Байду номын сангаас
谢谢！

l 9.3.1排水体制
l 居住小区排水体制分为分流制和合流制，采用哪种排水体制， 应根据城市排水体制、环境保护要求、污水与雨水的出路、建 筑内部排水体制等情况研究确定
l 居住小区内需设置中水系统时，为简化中水处理工艺，节省投 资和日常运行费用，应设置生活污水和生活废水分质、分流的 排水系统。当居住小区设置化粪池时，为减小化粪池容积也应 将污水和废水分流，生活污水进入化粪池，生活废水直接排入 城市排水管网、水体或中水处理站。
应根据城镇供水现状、小区规模及用水要求， 对各种供水方式的技术指标、经济指标和社会 环境指标经综合评判确定。
PPT文档演模板

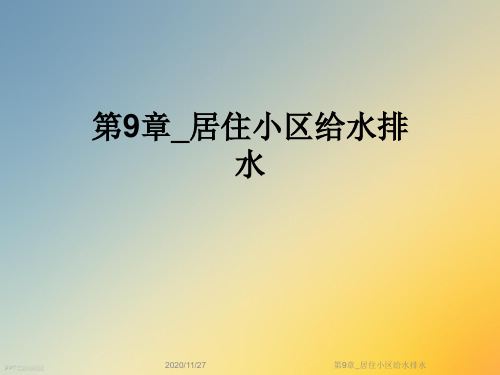

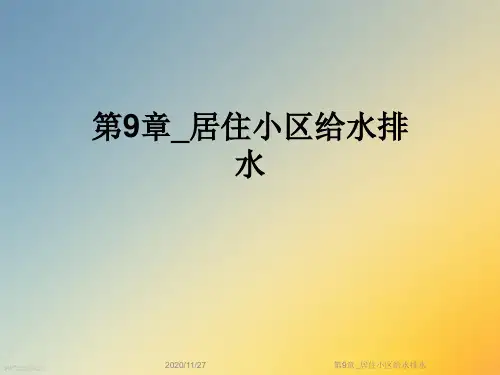

第9章_居住小区给水排水
第9章 居住小区给水排水工程
l 9.1.3小区给水管网布置与敷设 l 居住小区给水管网包括小区配水管网与管网
附属设施。小区配水管网按管段的位置与作用 分为小区干管、小区支管和接户管三类。
第9章_居住小区给水排 水
PPT文档演模板
2020/11/27
第9章_居住小区给水排水
第9章 居住小区给水排水工程
l 我国城镇居住区规模分为居住组团、居住小区、城市居住区 三级
l （1）居住组团 l 占地面积小于10×l04m2，居住300—800户，人口在1000～
3000范围内。 l （2）居住小区 l 也称建筑由若干个居住组团构成，占地面积在10×l04m2～
l 居住小区的污水需要提升时，污水泵房宜建成单独的建筑，污 水泵宜采用污水潜水泵。
20×l04m2之间，居住2000~4000户，人口在7000～15000之间。 l （3）城市居住区 l 由若干个居住小区组成，居住10000～15000户，人口在
30000~50000之间。
PPT文档演模板

分质供水就是将优质饮用水系统作为城市主体供水系统，只供 市民引用；而另设管网供给低品质水作为非饮用水系统，作为主 体供水系统的补充。 分压给水方式
由于在高层、多层建筑混合的居住小区中，高层建筑的高层局 部无论是生活给水还是消防给水都需要对给水系统增压，才能满 足用户使用要求，所以应该采用分压给水系统。采用分散调蓄增 压、分片集中或者集中调蓄增压给水系统。
居民生活用水是指日常生活所需的饮用、洗涤、沐浴和冲洗便 器等用水，居民生活用水量还应该包含居住小区内用水量不大的 居委会、理发店、商店、粮店、邮局、银行等小型公共设施的用 水。 b．公共建筑用水量
公共建筑用水量是指医院、中小学校、幼托、浴室、饭店、食 堂、旅馆、洗衣房、影剧院等用水量较大的公共建筑用水量。 c．消防用水量
《小区给水排水》PPT课 件
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
目录
目录
第0部分 绪论 第1部分 建筑内部给水系统 第2部分 建筑消防给水系统 第3部分 建筑内部排水系统 第4部分 建筑雨水排水系统 第5部分 建筑热水供应系统 第6部分 饮水供应系统 第7部分 居住小区给水排水工程 第8部分 建筑中水工程 第9部分 专用建筑给水排水工程 第10部分 建筑给水排水设计程序、竣工验收及运行管理
7.1.3居住小区给水设计
1、当居住人口超3000人时，小区给水管网应成环状，并与城市 管网连接收不少于2根，且应能通过70％设计流量。 2、局部水头应按沿程水头的15～20％计。 3、管道内流速按1～1.5m/s计，消防时取1.5～2.5m/s。 4、环状管网平差时，大环闭合差小于等于15kpa，小环小于等 于5kpa。

布置在小区道路两侧用来灭火的消防设施。
5.1.2 设计用水量及给水系统设计流量
1．居住小区设计用水量计算 居住小区最高日用水量包括居民生活用水量、公共建筑
用水量、消防用水量、浇洒道路和绿化用水量，以及管
网漏失水量和未预见水量。消防用水量仅用于校核管网
计算，不计入正常用水量。
〔1〕居民最高日生活用水量
敷设在室外综合管廊〔沟〕内的给水管道，宜在热水、热力管 道下方，冷冻管和排水管的上方。给水管道与各种管道之问的净距， 应满足安装操作的需要，且不宜小于0.3m。
生活给水管道不宜与输送易燃、可燃或有害的液体或气体的管 道同管廊〔沟〕敷设。
室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、 管道材质及管道交叉等因素确定。管顶最小覆土深度不得小于土壤 冰冻线以下0.15m，行车道下的管线覆土深度不宜小于0. 7m。
式中 Qb——水泵出水量，m3／h； Qd——最高日用水量，m3／d； Tb——水泵每天运行时间，h。
2. 贮水设施
② 水泵的扬程
当水泵与水塔〔高位水箱〕联合供水时
Hb HY h
当水泵单独供水时
Hb HY h Hc
③水泵的选择 选择水泵时，根据用水需要的流量和扬程进行选型。 ④泵站内管路布置 水泵宜自灌吸水，每台水泵宜设置单独从水池吸水的吸水管。 ⑤其它 泵房还需要加强细节设置，泵房内宜有检修水泵的场地，检修场 地尺寸宜按水泵或电机外形尺寸四周有不小于0.7m的通道确定。
小时变化系数 Kh
3.0～2.5 2.8～2.3
2.5～2.0
2.3～1.8
5.1.2 设计用水量及给水系统设计流量
〔3〕居住小区浇洒道路和绿地用水量
Q3
q3 N 3 K 1000

当给水管道敷设在下面时，应设置钢套管，钢套管的两端应采用防水材料封闭 。
第14页/共57页

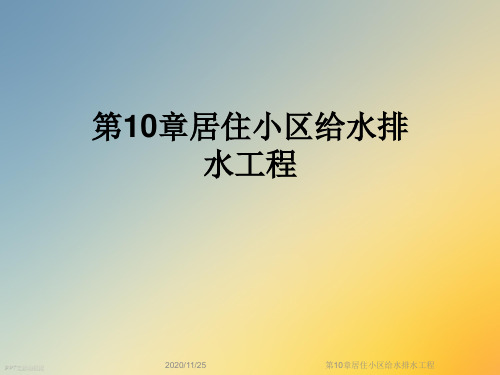

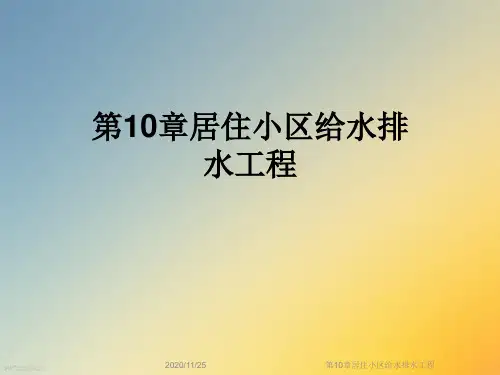

10 居住小区给水排水工程
10.1 居住小区给水工程
10.1.4 居住小区给水系统水力计算
10.1.4.1 设计用水量：8 居民生活用水量
公共建筑用水量
绿化用水量
水景、娱乐设施用水量
道路、广场用水量
公用设施用水量
时平均用水量为管段流量。
类型、标准、qd、kh、T
居住小区内配套的文体、餐饮娱乐、商铺及市场等 设施：其最大用水时时段与住宅的最大用水时时段基本重合，应按10.1.4.1确 定的设计用水量计算最大用水时平均用水量为节点流量。
第27页/共57页
链接：服务人数表
10 居住小区给水排水工程
10.1 居住小区给水工程
10.1 居住小区给水工程 10.1.3 管道布置与敷设
总目录
本章总目录
给DN
垂直净距
水平净距
水平净距
建筑物
建筑物外墙> 1m
{ 管道敷设要求
管水平>0.5m 管垂直>0.1m
管廊 ( 沟 ) >0.3m
净距指管外壁(套管外壁或保温管壳外壁）距离 室外给水管道上的阀门，宜设置阀门井或阀门套筒。
链接：地下管线 ( 构筑物 ) 间最小净距
10.1.4 居住小区给水系统水力计算
10.1.4.4 设计流量
1）、2）中的其他
总目录
本章总目录
★其他：居住小区内配套的社区管理、绿化和景观用水、 道路及广场洒水等设施的用水时间与住宅的最大用水时并 不重合，均以平均时用水量计算节点流量。
室、饭店、食堂、旅馆、洗衣房、影剧院等用水量较 大的公共建筑用水量。
