居住小区给排水设计规范

建筑给水排水设计规范1 总则1.0.1为保证建筑给水排水设计质量，使设计符合安全、卫生、适用、经济等基本要求，制订本规范。

1.0.2本规范适用于居住小区、民用建筑给水排水设计，亦适用于工业建筑生活给水排水和厂房屋面雨水排水设计。

但设计下列工程时，还应按现行的有关专门规范或规定执行：1湿陷性黄土、多年冻土和胀缩土等地区的建筑物。

2抗震设防烈度超过9度的建筑物。

3矿泉水疗、人防建筑。

4工业生产给水排水。

5建筑中水。

1.0.3建筑给水排水设计，应在满足使用要求的同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。

1.0.4建筑给水排水工程设计，除执行本规范外，尚应符合国家现行的有关标准、规范的要求。

2.1 术语2.1.1生活饮用水 potable water水质符合生活饮用水卫生标准的用于日常饮用、洗涤的水。

2.1.2生活杂用水 non-drinking water用于冲洗便器、汽车，浇洒道路、浇灌绿化，补充空调循环用水的非饮用水。

2.1.3小时变化系数 hourly variation coefficient最高日最大时用水量与平均时用水量的比值。

2.1.4最大时用水量 maximum hourly water consumption最高日用水时间内，最大一小时的用水量。

2.1.5回流污染 backflow pollution1由于给水管道内负压引起卫生器具或受水容器中的水或液体混合物倒流入生活给水系统的现象。

2非饮用水或其他液体、混合物进入生活给水管道系统的现象。

2.1.6空气间隙 air gap1给水管道出口或水嘴出口的最低点与用水设备溢流水位间的垂直空间距离。

2间接排水的设备或容器的排出管口最低点与受水器溢流水位间的垂直空间距离。

2.1.7溢流边缘 flood-level rim指由此溢流的容器上边缘。

2.1.8引入管 service pipe，inlet pipe将室外给水管引入建筑物或由市政管道引入至小区给水管网的管段。

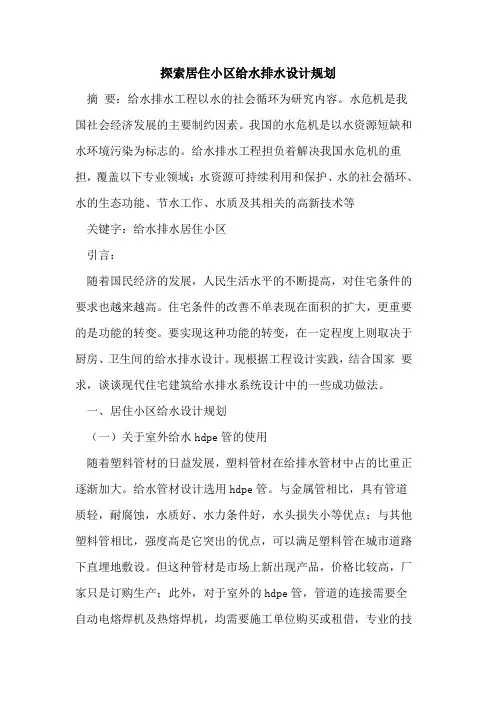

探索居住小区给水排水设计规划摘要：给水排水工程以水的社会循环为研究内容。

水危机是我国社会经济发展的主要制约因素。

我国的水危机是以水资源短缺和水环境污染为标志的。

给水排水工程担负着解决我国水危机的重担，覆盖以下专业领域：水资源可持续利用和保护、水的社会循环、水的生态功能、节水工作、水质及其相关的高新技术等关键字：给水排水居住小区引言：随着国民经济的发展，人民生活水平的不断提高，对住宅条件的要求也越来越高。

住宅条件的改善不单表现在面积的扩大，更重要的是功能的转变。

要实现这种功能的转变，在一定程度上则取决于厨房、卫生间的给水排水设计。

现根据工程设计实践，结合国家要求，谈谈现代住宅建筑给水排水系统设计中的一些成功做法。

一、居住小区给水设计规划（一）关于室外给水hdpe管的使用随着塑料管材的日益发展，塑料管材在给排水管材中占的比重正逐渐加大。

给水管材设计选用hdpe管。

与金属管相比，具有管道质轻，耐腐蚀，水质好、水力条件好，水头损失小等优点；与其他塑料管相比，强度高是它突出的优点，可以满足塑料管在城市道路下直埋地敷设。

但这种管材是市场上新出现产品，价格比较高，厂家只是订购生产；此外，对于室外的hdpe管，管道的连接需要全自动电熔焊机及热熔焊机，均需要施工单位购买或租借，专业的技术人员管理。

这对于一般的建设和施工单位，其经济技术条件有一定难度。

最后，选用砂型离心铸铁管。

建议在经济技术可行的条件下，今后室外给水管材选用hdpe塑料给水管。

（二）消防与生活共用系统的设计小区消防用水按同时一处着火设计。

建筑的室外、室内用水量均由市政给水管网供给，而自喷用水和局部公共建筑的室内、室外消防用水需要在建筑物附近设贮水池和水泵加压房。

设计考虑生活和消防共用给水系统。

室外消火栓布置在给水管网上。

最大时生活用水量和消防用水量接近。

计算得到环网上管径100，地形高差仅10米，不设计加压构筑物，为确保消防时管网的压力充足，将管网的管径放大一级，水环网设计管径取dn150.（三）给水管的敷设及材质选用1、给水管的敷设目前，新建住宅中一厨两卫已很普遍，有的住宅甚至配有一厨三卫、一厨四卫，且厨房、卫生间、阳台各用水点位置均较分散。

【文章编号】:1672-4011(2008)04-0285-02居住小区给排水设计与规划张以兵(毕节地区规划设计室) 【摘　要】:本文论述了居住小区给排水设计与规划中应注意的几个问题,提出居住小区给排水设计中应体现以人为本的设计理念,合理规划小区给排水系统,综合布置小区管网,实现小区的智能化管理。

【关键词】:居住小区;给排水设计;规划 【中图分类号】:T U992 【文献标识码】:B 随着我国住宅产业的蓬勃发展,居民生活品质的不断提高,开发商竞相推出各种品位的居住小区。

与以前不同,近年来新推出的居住小区有以下特点:建筑风格出现多元化;规模从原来单栋,几栋到现在十几万平方米甚至几十万平方米,向规模化发展;户内建筑面积小到几十平方米,大到几百平方米;户型设计上有跃层、错层等多种形式;各种配套设备、设施更加完备;小区自然环境的营造,更是别出心裁,不惜重金,精心打造;同时注重人文环境的构筑,设置会所,社区庭院,提供户外活动和交流的场所,建立良好的沟通,形成融合的社区环境以及推出全面周到的物业服务来吸引购房者。

设计在项目建设中至关重要,业主的投资控制与回报,住户高品质生活的最大化满足,物业管理维护的方便等都是由设计所确定的。

小区给排水设计作为设计工作中的重要组成,与住户的生活息息相关,因此不能滞留在原来的设计思路和设计水平上,必须有所创新,寻找新的思路,才能适应新的形势。

通过一些居住小区的给排水设计实践和总结,作者认为居住小区给排水设计中,以下诸方面的问题应特别注意,提出来与同行们商榷。

1　分质按量供水城市水源主要有地下水和江河地表水。

地下水的大量开采,已使许多地方的地下水水位下降甚至枯竭;自然环境的破坏,直接影响城市的水源水质,城市规模的扩大,人口的增加势必加剧这种紧张形势。

在必须改变现有的水质和水量的同时,按照实际情况应实行分质按量供水。

对于居住小区,给水按用途分有:生活饮用水、生活杂用水(冲洗便器用水、绿化用水、广场道路浇洒用水、洗车用水)、水景用水、消防用水等。

给排水(一) 说明1.本设计要求适用于住宅项目，按照给水系统、排水系统、消防系统、设备要求等方面制定。

2.本设计要求中安装高度均指到建筑完成面的距离。

3.除特别注明外，标高以m计，其余均以mm计。

4.当地若有特殊要求或习惯性做法时，按当地要求执行；否则，按本设计要求执行。

(二) 给水系统1管材选型1.1室外部分（1）市政给水管DN≥100采用水泥砂浆衬里球墨铸铁管，DN＜100采用衬塑钢管。

（2）加压给水管埋地部分采用衬塑钢管，DN≤100丝扣连接，DN＞100沟槽式卡箍连接，应视具体情况考虑防腐。

1.2室内部分户内水表前采用衬塑钢管，表后冷水采用冷水PP-R管，热水采用专用热水PP-R管，管材必须经过8760h热稳定性试验。

1.3水池、水泵房管材水泵吸水管（自与吸水总管连接处或水泵吸水管的阀门至伸入水池部分）、水池补水管（伸入水池部分）、水池溢流排水管及放空排污管采用薄壁不锈钢管，其他采用衬塑钢管或厂家配套的不锈钢管。

1.4绿化、喷灌管材采用PVC－U给水管，管道阀门DN≤50采用铸铁截止阀,DN>50采用铸铁闸阀。

1.5水景管材水泵出水管、埋地部分及水池补水管均采用PVC－U给水管。

2技术要求2.1室内管道布置原则（1）给水管道大于DN25（外径dn32）时，应考虑表后设置多条给水管（总流量与表前总管流量相当）入户。

（2）当给水管道布置在找平层内时，客（餐）厅冷（热）水管距墙边100mm布置，冷热水管中心间距100mm；卫生间内管道原则上布置在墙体内，如遇结构柱或剪力墙时可布置在沉箱内。

管道不应布置在卧室内。

2.2水表、洗衣机、热水器的设置要求2.2.1水表及水表井：住宅在每层楼梯间或前室设独立水表井间，给水立管及水表均布置在水表井内，自首层起每五层在水表井内设DN15清洁水龙头一个，每层水表井均设置排水地漏。

水表井尺寸按最小要求设置。

2.2.2洗衣机：生活阳台或卫生间设置洗衣机龙头，洗衣机龙头安装高度为1.20m。

3.3.4卫生器具给水配件承受的最大工作压力，不得大于0.6MPa。

3.3.5高层建筑生活给水系统应竖向分区，竖向分区应符合下列要求：1各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不宜大于0.55MPa；2水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设置；3各分区最不利配水点的水压，应满足用水水压要求。

蓄水池宜做吸水井，以充分利用其有效容积，吸水坑不宜小于0.8m。

“人防火规”7.6.2条第6款规定室内消火栓处应同时设置消防软管卷盘，商业服务网点不能以设置双阀双出口消火栓,减少消火栓布置点的方法来满足两股水柱到达室内任何部位的要求。

热水管可用作冷水，但冷水管不能用于热水。

冷热水立管中心间距不小于80mm，热水管安装在面向的左侧。

截止阀适用于DN≦50的管段上，闸阀宜在DN>50的管段上使用。

主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

有振动的场所和埋地管道应采用柔性接头，其它场所宜采用刚性接头，当采用刚性接头时，每隔4 ～5 个刚性接头应设置一个柔性接头。

立管在穿越楼层处固定时在伸缩节处不固定，在伸缩节处固定时，在穿越楼层处不固定。

(1)立管穿越楼层处为固定支承且排水支管在楼板之下接入时，伸缩节应设置于水流汇合管件之下。

(2) 立管穿越楼板层处为固定支承且排水支管在楼板之上接人时，伸缩节应设置于水流汇合管件之上。

(3) 立管穿越楼层处为不固定支承时，伸缩节应设置于水流汇合管件之上或之下。

(4) 立管上无排水支管接入时，伸缩节可按伸缩节设计间距置于楼层任何部位。

(5) 横管上伸缩节应设于水流汇合管件上游端。

(7) 伸缩节插口应顺水流方向。

(8) 埋地或埋设于墙体，混凝土柱体内的管道不应设置伸缩节。

(9) 横管伸缩节应采用锁紧式橡胶圈管件；当管径大于或等于160MM时，横干管宜采用弹性橡胶密封圈连接形式。

住宅给排水设计参数规范1. 引言住宅给排水设计是建筑工程中重要的一环，它直接关系到住宅内部的水资源供应和废水排放。

设计合理的给排水系统能够保障住宅内部的用水和排水的正常运行，同时也能有效地控制废水的排放，保护环境。

本文档旨在规范住宅给排水设计中的参数设定，确保给排水系统的安全、可靠和高效运行。

2. 规范要求2.1 排水系统设计要满足以下要求： - 保证排水畅通。

排水系统中的管道、管件及附件应具备良好的排水能力，避免堵塞和积水的发生，保证排水的顺畅。

- 提高排水速度。

排水系统中的水泵和管道布置应合理，以最大限度地提高排水速度，减少住宅内部水的滞留时间。

- 控制噪音和振动。

排水系统中的管道和水泵应采取隔音、减震的措施，以减少噪音和振动，提高居住环境的舒适性。

2.2 给水系统设计要满足以下要求： - 保证供水安全。

供水系统中的水源、供水设备和管网应符合卫生标准，保证供水的卫生和安全。

- 提供稳定的水压。

供水系统中的水泵和水箱应选择合适的容量和设计参数，以保证住宅内的水压稳定。

- 节约用水。

给水系统中的水表和水阀应具备良好的测量和控制功能，以促使住宅用户合理使用水资源，节约用水。

3. 给排水设计参数设置3.1 排水系统设计参数设置： - 管道直径：根据住宅的使用人数和排水设备的类型合理设置，在一般情况下，卫生间、厨房等设备应选择适当的排水管径，一般建议不小于75mm。

- 坡度：排水管道应设置适当的坡度，以保证污水能够自然地流向污水井或下水道。

一般情况下，坡度设置为1%至3%之间。

- 排水管道与居住区域的距离：为了减少管道的长度和压力损失，排水管道应尽量靠近居住区域，减少管道的弯曲和长度。

- 排水口的设置：根据住宅使用的设备和排水需求合理设置排水口的数量和位置，在卫生间、厨房等设备周围设置排水口，以保证排水的顺畅。

3.2 给水系统设计参数设置： - 管道直径：根据住宅的使用人数和供水设备的类型选择合适的供水管径，一般建议不小于20mm。

建筑给水排水设计规Code for design of building water supply and drainageGB 50015-20031 总则1.0.1为保证建筑给水排水设计质量，使设计符合安全、卫生、适用、经济等基本要求，制订本规。

1.0.2本规适用于居住小区、民用建筑给水排水设计，亦适用于工业建筑生活给水排水和厂房屋面雨水排水设计。

但设计下列工程时，还应按现行的有关专门规或规定执行：1湿陷性黄土、多年冻土和胀缩土等地区的建筑物。

2抗震设防烈度超过9度的建筑物。

3矿泉水疗、人防建筑。

4工业生产给水排水。

5建筑中水。

1.0.3建筑给水排水设计，应在满足使用要求的同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。

1.0.4建筑给水排水工程设计，除执行本规外，尚应符合国家现行的有关标准、规的要求。

2.1 术语2.1.1生活饮用水 potable water水质符合生活饮用水卫生标准的用于日常饮用、洗涤的水。

2.1.2 生活杂用水 non-drinking water用于冲洗便器、汽车，浇洒道路、浇灌绿化，补充空调循环用水的非饮用水。

2.1.3小时变化系数 hourly variation coefficient2.1.4 最大时用水量 maximum hourly water consumption最高日用水时间，最大一小时的用水量。

2.1.5回流污染 backflow pollution1 由于给水管道负压引起卫生器具或受水容器中的水或液体混合物倒流入生活给水系统的现象。

2 非饮用水或其它液体、混合物进入生活给水管道系统的现象。

2.1.6 空气间隙 air gap1 给水管道出口或水嘴出口的最低点与用水设备溢流水位间的垂直空间距离。

2 间接排水的设备或窗口的排出管口最低点与受水器溢流水位间的垂直窨距离。

2.1.7 溢流边缘 flood-level rim指由此溢流的容器上边缘。

住宅建筑给排水设计标准
住宅建筑的给排水设计标准通常由国家建筑设计规范和当地建
筑规范所规定。

在中国，相关的设计标准主要包括《建筑给水排水
设计规范》（GB 50015-2003）和《建筑给水排水技术规范》（GB 50014-2006）。

这些标准涵盖了住宅建筑的给水、排水系统的设计
原则、设备选型、管道布置、施工及验收等方面的内容。

在设计给水系统时，需要考虑供水管道的布置、水箱的设置、
水泵的选型等，以保证居民日常生活用水的需求。

同时，排水系统
的设计也十分重要，包括污水管道、雨水管道、检查井、排水泵等
设施的设置，以确保污水和雨水能够有效排出建筑物，不会引发漏
水或积水等问题。

此外，设计标准还会涉及到防水、防潮、防霉等方面的要求，
以保证建筑物结构的稳固和居住环境的健康。

另外，还会考虑到节水、节能等方面的要求，以提高建筑物的可持续性。

除了国家标准外，不同地区也可能有一些地方性的标准和规定，因地制宜地考虑当地的气候、地质等因素，以确保给排水系统的设
计符合当地的实际情况。

综上所述，住宅建筑的给排水设计标准涵盖了诸多方面，包括供水系统、排水系统、防水防潮、节能节水等内容，设计人员在进行相关工作时需要全面考虑这些标准的要求，以确保建筑物的给排水系统安全、健康、可持续地运行。
