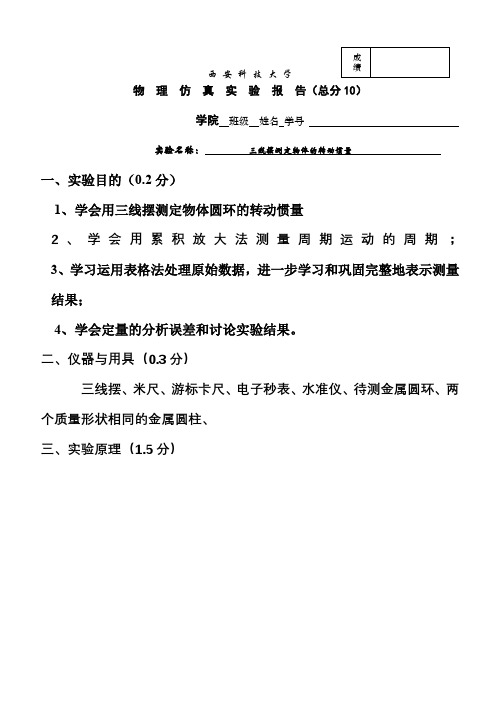

西 安 科 技 大 学物 理 仿 真 实 验 报 告（总分10）学院 班级 姓名 学号实验名称： 三线摆测定物体的转动惯量一、实验目的（0.2分）1、学会用三线摆测定物体圆环的转动惯量2、学会用累积放大法测量周期运动的周期；3、学习运用表格法处理原始数据，进一步学习和巩固完整地表示测量结果；4、学会定量的分析误差和讨论实验结果。
二、仪器与用具（0.3分）三线摆、米尺、游标卡尺、电子秒表、水准仪、待测金属圆环、两个质量形状相同的金属圆柱、 三、实验原理（1.5分）成 绩图1 三线摆结构示意图图2 下圆盘扭动振动1—底座；2—底座上的调平螺丝；3—支杆；4—悬架和支杆连接的固定螺丝；5—悬架； 6—上圆盘悬线的固紧螺丝；7—上圆盘；8—悬线；9—下圆盘；10—待测金属环；当上、下圆盘水平时，将上圆盘绕竖直的中心轴线转动一个小角度,借助悬线的张力使悬挂的大圆盘绕中心轴作扭转摆动。
同时，下圆盘的质心O将沿着转动轴升降，如上图中右图所示。
H是上、下圆盘中心的垂直距离；h是下圆盘在振动时上升的高度；α是扭转角。
显然，扭转的过程也是圆盘势能与动能的转化过程。
扭转的周期与下圆盘（包括置于上面的刚体）的转动惯量有关。
根据机械能守恒定律，如果摆角足够小，悬盘的运动可以看成简谐运动，结合有关几何关系得如下公式：1. 悬盘空载时绕中心轴作扭摆运动时的转动惯量为：（1）其中，m是下悬盘的质量，g是重力加速度，r、R分别是上下两悬盘中心到各悬孔间的距离，H是上下两悬盘之间的距离，T是悬盘摆动的周期。
由于三线摆上下悬盘的三个悬孔连接起来是一个等边三角形，故有：其中a,b分别为两等边三角形的边长，把R，r代入（1）式，则有（2） 2. 悬盘上放质量为M的不规则物体，质心落在中心轴，悬盘和物体M对于中心轴共同的总转动惯量为：（3）则待测物体的转动惯量为：（4）本实验涉及的物理量只有长度、时间和质量等基本物理量。
其中长度量可以用米尺和游标卡尺来测定，用秒表可以测量三线摆的摆动周期，用电子秤可以测定物体的质量。
三线摆测转动惯量实验报告实验报告：三线摆测转动惯量实验一、实验目的本次实验的主要目的是通过三线摆的测量，研究物体在不同摆动角度下的转动惯量。
转动惯量是描述物体旋转特性的一个重要参数，对于理解物体的运动规律和动力学性能具有重要意义。
二、实验原理1. 三线摆的构造三线摆是由三条相互垂直的细线组成，其中两条细线固定在同一端点，另一条细线则通过一个支点悬挂。
当三线摆摆动时，细线的张力会产生扭矩，使得摆锤绕支点旋转。
2. 转动惯量的计算公式转动惯量的计算公式为：I = m * r^2,其中m为物体的质量，r为物体的半径。
在本实验中，我们将通过测量三线摆在不同摆动角度下的周期和角速度，从而求得物体的转动惯量。
三、实验步骤与结果分析1. 实验准备(1) 准备三线摆、计时器、直尺等实验工具。
(2) 将三线摆调整至水平状态，使两条细线的夹角为90°。
(3) 在三线摆的一端挂上质量为m的小球。
(4) 将三线摆调整至合适的初始位置，使其摆动幅度较小。
2. 实验过程与数据记录(1) 以一定的时间间隔记录三线摆的周期T;(2) 以一定的时间间隔记录三线摆的角速度ω。
(3) 根据公式I = 2π/T * ω^2 * r,计算出小球的转动惯量I;(4) 重复以上步骤，分别测量三线摆在不同摆动角度下的数据。
3. 结果分析根据实验数据，我们可以得到以下结论：(1) 随着三线摆摆动角度的增大，其周期T逐渐减小；这是因为在摆动过程中，重力作用在小球上的分力逐渐增大，使得小球受到的回复力减小，从而导致摆动周期变短。
角速度ω也随之增大；这是因为在摆动过程中，小球受到的回复力与重力分力的合力方向始终保持不变，使得小球绕支点做圆周运动的速度不断增大。
因此，我们可以得出结论：物体在不同摆动角度下的转动惯量与其固有属性有关。
三线摆测转动惯量实验报告实验目的：测量三线摆的转动惯量，了解其转动惯量的物理意义，并掌握利用物理量测量转动惯量的方法。
实验仪器：三线摆装置、定滑轮、弹簧秤、千分尺、定滑轮杆、试验台、计时器等。
实验原理：三线摆是由一个轻杆悬挂的固定框架，在轻杆的一端悬挂有一个小球，小球的转动惯量即为我们要测量的转动惯量。
在实验中，通过测量小球在不同长度的摆动轴上的摆动周期及周期对应的侧挠角度，利用转动惯量的定义式可以计算得到小球的转动惯量。
实验步骤：1. 将三线摆装置固定在试验台上，调整好其位置和高度，使其能够自由摆动且不受外界干扰。
2. 将小球悬挂在摆动轴的末端，并通过调整轻杆的长度使得小球与台面水平。
3. 分别将小球悬挂在不同长度的摆动轴上，然后用千分尺测量小球离轴线的距离，并记录下来。
4. 将小球拉到一侧，放开后用计时器计时该轮摆动的周期，并记录下来。
5. 重复步骤3和步骤4，至少进行3次测量，然后求得平均周期值和挠角的平均值。
6. 根据转动惯量的定义式及测得的数据，计算得到小球的转动惯量。
实验数据处理：根据实验所得的数据，可以通过以下公式求得小球的转动惯量：I = (T^2 * m * g * L) / (4 * π^2 * θ)其中，I为转动惯量，T为周期，m为小球质量，g为重力加速度，L为摆动轴的长度，θ为小球离轴线的最大挠角。
实验结果：根据实验数据和计算公式，可以求得小球的转动惯量。
根据实际情况，可能需要进行数据处理和修正，确保结果的准确性。
实验讨论与误差分析：在实验中，可能存在各种误差，如测量误差、摆动角度的影响等。
这些误差会对最终的结果产生一定的影响。
在实验中要注意减小各种误差的发生，提高实验结果的准确性。
结论：通过实验可以测量得到小球的转动惯量，并通过数据处理和计算得到最终的结果。
实验结果可以用来验证转动惯量的定义式，并了解物体转动惯量的物理意义。
实验结果应与理论值相近，若有误差应进行误差分析，并找出产生误差的原因。

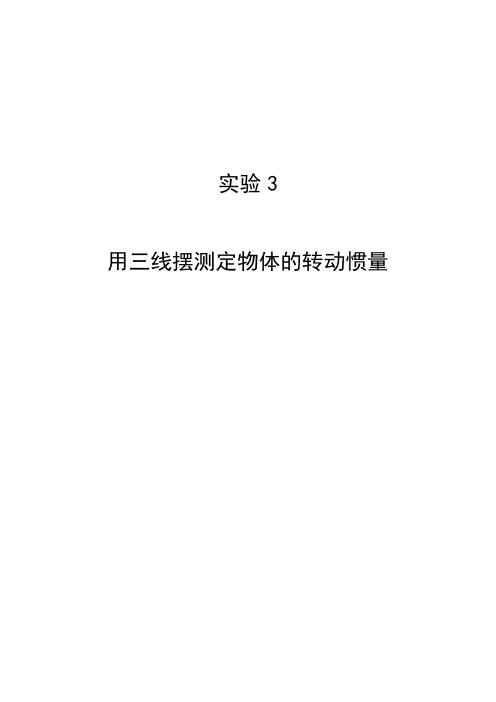

实验3用三线摆测定物体的转动惯量实验3 用三线摆测定物体的转动惯量转动惯量是刚体在转动中惯性大小的量度，它与刚体的质量的大小、转轴的位置和刚体质量的分布有关。
对于形状简单规则的均匀刚体，测出其外形尺寸和质量，可用数学方法计算出其绕特定转轴的转动惯量，而对于形状复杂，质量分布不均匀的刚体用数学方法求转动惯量非常困难，有时甚至不可能，一般要通过实验方法来测定。
测定刚体转动惯量的实验方法有多种，如三线摆法及转动惯量仪法等。
本实验用三线摆法测定刚体的转动惯量，其特点是操作简单。
为了便于与理论计算值比较，实验中被测物体仍采用形状简单规则的刚体。
对于形状较复杂的刚体，如枪炮、弹丸、电动机转子、机器零件等都可以测量出其转动惯量。
【实验目的】1. 学会正确测量长度、质量和时间的方法；2. 用三线摆测定圆盘和圆环对称轴的转动惯量；3. 验证转动惯量的平行轴定理。
【实验仪器】FB 210A 型三线摆组合实验仪、FB213A 型数显计时计数毫秒仪、米尺、游标卡尺。
【实验原理】物理学中转动惯量的数学表达式为∑•=2iirm I 。
式中，m i 为质元的质量、r i 为该质元到转轴的距离。
1．测定悬盘绕中心轴的转动惯量J 0 图1是三线摆实验装置的示意图。
上、下圆盘均处于水平，悬挂在横梁上。
三个对称分布的等长悬线将两圆盘相连。
上圆盘固定，下圆盘可绕中心轴O O '作扭摆运动。
因悬盘来回摆动的周期与其转动惯量大小有关，所以，悬挂物不同，转动惯量也就不同，相应的摆动周期也将发生变化。
如图2示，当悬盘离开平衡位置向某一方向转过一个很小的角度θ时，整个悬盘的位置也将升高一高度h ，即悬盘既绕中心轴转动，又有升降运动，在任何时刻其转动动能为2012d J dt θωω⎛⎫= ⎪⎝⎭，上下运动的平动动能为⎪⎭⎫⎝⎛=dt dh v mv 221，重力势能为mgh ，如果忽略摩擦力，则在重力场中机械能守恒，即 2012d J dt θ⎛⎫ ⎪⎝⎭+221⎪⎭⎫ ⎝⎛dt dh m +mgh =恒量 （1）上式中m 为悬盘的质量，J 0为其转动惯量。
三线摆测量转动惯量实验报告摘要：本实验主要通过三线摆测量的方法来测量物体的转动惯量。
首先，我们需要搭建一个三线摆，将待测物体固定在摆线的末端，然后将摆线从水平位置拉开一定角度，并释放。
通过测量摆线的周期和长度，以及摆动的角度，可以计算出物体的转动惯量。
在实验中，我们选取了不同质量和形状的物体进行测试，得到了一系列的转动惯量数据，并通过分析和计算得到了较为准确的结果。
引言：转动惯量是描述物体抵抗转动的性质的物理量，它与物体的质量和形状密切相关。
在工程和科学研究中，对物体的转动惯量进行准确测量是非常重要的。
本实验采用了三线摆测量的方法，通过测量摆线的运动特性，来获得物体的转动惯量。
实验装置：本实验所需的装置主要包括三线摆、计时器、测量尺、待测物体和支架。
三线摆是由三根细线组成的，其中一根固定在支架上，另两根细线固定在待测物体上，形成了一个摆动的系统。
计时器用于测量摆线的周期，测量尺用于测量摆线的长度。
实验步骤：1. 搭建三线摆实验装置：将支架固定在实验台上，将一根细线固定在摆架上，另两根细线固定在待测物体上，使其形成一个平衡的三线摆系统。
2. 测量摆线的长度：使用测量尺测量细线的长度，并记录下来。
3. 放开摆线并开始计时：将摆线从水平位置拉开一个小角度，然后放开摆线，并立即开始计时。
4. 测量摆线的周期：通过计时器测量摆线完成一次摆动所需的时间，并记录下来。
5. 重复步骤3和步骤4，至少进行3次测量，以确保数据的准确性。
6. 更换待测物体：重复步骤2至步骤5，更换不同质量和形状的待测物体，进行多组实验。
数据处理：1. 计算平均周期：将每次测量得到的周期相加，然后除以测量次数，得到平均周期。
2. 计算摆线长度的平方：将测量得到的摆线长度乘以自身，得到摆线长度的平方。
3. 计算转动惯量：根据公式I = m * g * L^2 / (4 * π^2 * T^2)，其中m为物体质量，g为重力加速度，L为摆线长度，T为平均周期，计算出物体的转动惯量。
实验 三线摆法测量物体的转动惯量转动惯量是刚体转动惯性大小的量度，是表征刚体特征的一个物理量。
转动惯量的大小除与物体质量有关外，还与转轴的位置和质量分布（即形状、大小和密度）有关。
如果刚体形状简单，且质量分布均匀，可以直接计算出它绕特定轴的转动惯量。
但是工程实践中，我们常常碰到大量的形状复杂，且质量分布不均匀刚体，理论计算将极其复杂，通常采用实验方法来测定。
转动惯量的测量，一般都是使刚体以一定的形式运动。
通过表征这种运动特征的物理量与转动惯量之间的关系，进行转换测量。
测量刚体转动惯量的方法有多种，三线摆法具有设备简单、直观、测试方便的优点。
一.实验目的1. 学会用三线摆测量物体的转动惯量。
2. 学会用积累放大法测量扭摆运动的周期。
3. 验证转动惯量的平行轴定理。
二. 实验仪器DH4601转动惯量测试仪，计时器，圆环，圆柱体，游标卡尺，米尺，水平仪三. 实验原理图1是三线摆实验装置的示意图。
上、下圆盘均处于水平，悬挂在横梁上。
三个对称分布的等长悬线将两圆盘相连。
上圆盘固定，下圆盘转动角很小，且略去空气阻力时，扭摆的运动可以近似的看作简谐运动。
根据能量守恒定律和刚体的转动定律均可以导出物体绕中心轴OO ’的转动惯量（推导过程见附录）：2002004T H gRr m I π=（1-1） 式中各物理量的含义如下：0m 为下盘的质量r 、R 分别为上下悬点离各自圆盘中心的距离 0H 为平衡时上下盘间的垂直距离0T 为下盘作简谐运动的周期，g 为重力加速度。
将质量为m 的待测圆环放在下盘上，并使待测圆环的转轴与OO ’轴重合。
测出此时摆运动的周期1T 和上下圆盘间的垂直距离H 。
那么，可以求得待测圆环和下圆盘对中心转轴OO ’的总转动惯量为：212014T HgRr m m I π)(+=（1-2） 图1 三线摆实验示意图如果不计因重量变化而引起的悬线伸长，则有0H H ≈。
那么，待测圆环绕中心轴OO ’的转动惯量为：01I I I -= （1-3）因此，通过长度、质量和时间的测量，便可以求出刚体绕某轴的转动惯量。
三线摆法测量转动惯量实验报告1. 实验目的说到转动惯量，这个名词听起来是不是有点高深莫测？其实啊，转动惯量就像是物体在转动时的一种“固执程度”，越大就越难转，越小则容易旋转。
这次实验的目的就是用三线摆法来测量转动惯量，弄明白这个“固执”的家伙到底是怎么回事。
2. 实验原理2.1 三线摆的构造三线摆，顾名思义，就是有三根线的摆。
这三根线可不是随便的线，而是精心设计过的，用来让我们测量转动惯量的。
在实验中，通常会有一个旋转的物体，比如一个小圆盘，然后把它固定在三根线的底端，让它可以自由转动。
这样的设计不仅有趣，还特别实用，简直是物理界的“神器”！2.2 转动惯量的计算转动惯量的计算公式有点复杂，但别怕，咱们只要记住几个关键点。
首先，要知道物体的质量和它的形状，这些都会影响到转动惯量。
然后，通过测量摆动的角度和时间，我们就能用公式把这些数据转化成转动惯量。
简直就是数学和物理的完美结合，既能动脑又能动手！3. 实验步骤3.1 准备工作实验开始之前，我们得先准备好所有的工具和材料。
首先要有一个稳稳当当的三线摆，别让它像风筝一样乱飞。
然后就是我们的小圆盘，别忘了它的质量哦！接下来，准备一个计时器，用来测量摆动的时间。
这可不是“玩儿命”，而是要让数据更加准确。
3.2 实际操作一切准备就绪后，开始实验啦！首先把圆盘挂在三线摆的底端，调整好位置，确保它能顺利转动。
然后，轻轻地拉一下线，让圆盘开始摆动。
此时，大家都要屏息凝神，静静观察，记下摆动的时间和角度。
每个人的心里都像打鼓一样，不知道结果会不会让我们大吃一惊。
4. 数据记录与分析实验结束后，数据就像金矿一样，等着我们去挖掘！记录下每次摆动的时间和对应的角度，把这些数据整理成表格，简直就像是给自己上了一堂数学课。
然后，利用转动惯量的公式，把这些数据代入计算，得出最终结果。
此时，心里简直乐开了花，看到数值就像是在解锁成就，既有成就感又充满期待。
5. 实验总结经过一番折腾，转动惯量终于在我们的手中显现！在这个过程中，不仅学到了物理知识，还体会到了动手实验的乐趣。
用三线摆测量转动惯量实验报告用三线摆测量转动惯量实验报告摘要：本实验通过使用三线摆测量的方法，对不同物体的转动惯量进行了测量。
通过实验数据的分析，得出了物体的转动惯量与质量、长度以及摆动周期的关系，并验证了转动惯量的平行轴定理。
实验结果表明，三线摆测量是一种有效且准确的测量转动惯量的方法。
引言：转动惯量是描述物体对转动运动的惯性的物理量。
在实际应用中，准确测量物体的转动惯量对于设计和优化机械系统非常重要。
本实验使用了三线摆测量的方法，该方法通过测量摆动周期和其他参数，可以计算出物体的转动惯量。
本实验旨在通过实验数据的分析，探究转动惯量与物体的质量、长度以及摆动周期之间的关系，并验证转动惯量的平行轴定理。
实验装置和原理：本实验使用了三线摆测量仪器，包括一个可调节长度的摆线、一个固定在支架上的固定线和一个可以固定在物体上的可调节线。
实验中，固定线和可调节线之间的距离被称为摆长。
当物体在摆线上摆动时，可以通过测量摆动周期来计算物体的转动惯量。
实验过程：1. 将摆线固定在支架上，并调整其长度，使得物体可以在摆线上自由摆动。
2. 将物体固定在可调节线上，并调整可调节线的长度，使得物体可以在摆线上摆动。
3. 记录物体在摆线上的摆动周期。
4. 重复步骤2和步骤3，使用不同的物体进行实验。
实验结果和数据分析：通过实验记录的数据，我们可以计算出每个物体的转动惯量。
假设物体的质量为m，摆长为L，摆动周期为T，则根据公式I = mL^2/T^2，可以计算出物体的转动惯量。
通过对多组实验数据的分析，我们可以得到物体的转动惯量与质量和摆长的平方成正比，与摆动周期的平方成反比的关系。
进一步分析数据，我们可以验证转动惯量的平行轴定理。
平行轴定理指出，如果一个物体绕通过其质心的轴转动惯量为I0，绕与质心平行且距离为d的轴转动惯量为I，则有I = I0 + md^2。
通过实验数据的计算，我们可以验证该定理的准确性。
讨论和结论：本实验使用了三线摆测量的方法，通过测量摆动周期和其他参数，成功测量了不同物体的转动惯量。
三线摆测物体转动惯量实验报告一、实验目的1、掌握三线摆测量物体转动惯量的原理和方法。
2、学会使用秒表、游标卡尺、米尺等测量工具。
3、研究物体的转动惯量与其质量分布、形状和转轴位置的关系。
二、实验原理三线摆是由三根等长的悬线将一圆盘水平悬挂而成。
当圆盘绕中心轴扭转一个小角度后，在重力作用下圆盘将做简谐振动。
其振动周期与圆盘的转动惯量有关。
设圆盘的质量为＄m_0$，半径为＄R$，对于通过其中心且垂直于盘面的轴的转动惯量为＄J_0$，上下圆盘之间的距离为＄H$，扭转角为＄＼theta$。
当下圆盘转过角度＄＼theta$ 时，圆盘的势能变化为：＄＼Delta E_p ＝ m_0g ＼Delta h$其中，＄＼Delta h$ 为下圆盘重心的升高量，可近似表示为：＄＼Delta h ＝＼frac{R^2 ＼theta^2}｛2H}＄根据能量守恒定律，圆盘的势能变化等于其动能变化，即：＄＼frac{1}｛2} J_0 ＼omega^2 ＝ m_0g ＼frac{R^2 ＼theta^2}｛2H}＄又因为圆盘做简谐振动，其角频率＄＼omega ＝＼frac{2\pi}｛T}＄，所以有：＄T^2 ＝＼frac{4\pi^2 J_0}｛m_0gR^2} ＼cdot ＼frac{H}｛R^2}＄设待测物体的质量为＄m$，放在下圆盘上，此时系统的转动惯量为＄J$，则系统的振动周期为＄T'＄，有：＄T'＾2 ＝＼frac{4\pi^2 J}｛（m ＋ m_0)gR^2} ＼cdot ＼frac{H}｛R^2}＄则待测物体对于中心轴的转动惯量为：＄J ＝＼frac{T'＾2 （m ＋ m_0)gR^2 H}｛4\pi^2 R^2} J_0$三、实验仪器三线摆实验装置、游标卡尺、米尺、秒表、待测物体（圆柱体、圆环等）、天平。
四、实验步骤1、用天平测量下圆盘、待测物体的质量。
2、用游标卡尺测量下圆盘、待测物体的直径和高度。
实验 三线摆法测量物体的转动惯量转动惯量是刚体转动惯性大小的量度，是表征刚体特征的一个物理量。
转动惯量的大小除与物体质量有关外，还与转轴的位置和质量分布（即形状、大小和密度）有关。
如果刚体形状简单，且质量分布均匀，可以直接计算出它绕特定轴的转动惯量。
但是工程实践中，我们常常碰到大量的形状复杂，且质量分布不均匀刚体，理论计算将极其复杂，通常采用实验方法来测定。
转动惯量的测量，一般都是使刚体以一定的形式运动。
通过表征这种运动特征的物理量与转动惯量之间的关系，进行转换测量。
测量刚体转动惯量的方法有多种，三线摆法具有设备简单、直观、测试方便的优点。
一.实验目的1. 学会用三线摆测量物体的转动惯量。
2. 学会用积累放大法测量周期运动的周期。
3. 验证转动惯量的平行轴定理。
二. 实验仪器DH4601转动惯量测试仪，计时器，圆环，圆柱体，游标卡尺，米尺，水准仪三. 实验原理图1是三线摆实验装置的示意图。
上、下圆盘均处于水平，悬挂在横梁上。
三个对称分布的等长悬线将两圆盘相连。
上圆盘固定，下圆盘转动角很小，且略去空气阻力时，扭摆的运动可以近似的看作简谐运动。
根据能量守恒定律和刚体的转动定律均可以导出物体绕中心轴OO ’的转动惯量（推导过程见附录）：2002004T H gRr m I π=（1-1）式中各物理量的含义如下：0m 为下盘的质量r 、R 分别为上下悬点离各自圆盘中心的距离 0H 为平衡时上下盘间的垂直距离0T 为下盘作简谐运动的周期，g 为重力加速度。
将质量为m 的待测圆环放在下盘上，并使待测圆环的转轴与OO ’轴重合。
测出此时摆运动的周期1T 和上下圆盘间的垂直距离H 。
那么，可以求得待测刚体和下圆盘对中心转轴图1 三线摆实验示意图OO ’的总转动惯量为：212014T HgRr m m I π)(+=（1-2）如果不计因重量变化而引起的悬线伸长，则有0H H ≈。
那么，待测物体绕中心轴OO ’的转动惯量为：])[(2002102014T m T m m HgRrI I I -+=-=π （1-3） 因此，通过长度、质量和时间的测量，便可以求出刚体绕某轴的转动惯量。
由理论上推得的圆环绕中心轴的转动惯量为)(222121R R m I +=' (1-4) 其中，21,R R 分别为圆环的内外半径。
比较I 与I '的大小。
用三线摆法还可以验证平行轴定理。
若质量为m 的物体绕通过其质心轴AB 的转动惯量为c I ，当转轴平行移动距离x 时（如图2），则此物体对新轴OO ’的转动惯量为2mx I I c +=。
这一结论称为转动惯量的平行轴定理。
实验时将质量均为m '，形状和质量分布完全相同的两个圆柱体对称地放置在下圆盘上（下圆盘有对称的两个小孔）。
按上面的方法，测出两个小圆柱和下盘绕中心轴OO ’的转动周期x T ，则进一步可以求出单个圆柱体对中心转轴OO ’的转动惯量：])([][2020220024422121T HgRr m T H gRr m m I I I x x ππ-'+=-= （1-5） 如果测量出小圆柱中心与下圆盘中心之间的距离x 以及小圆柱体的半径x R ，则由平行轴定理可求得2221x x R m x m I '+'=' （1-6） 比较x I 与x I '的大小，可以验证平行轴定理。
计时器的操作1. 打开电源，程序预置的周期为T=30。
要注意的是当计时开始时，显示的是小球经过光电门的次数，当计数达到2T+1次时，计时停止并且显示具体时间（单位是秒）。
例如，ABO ’O图2 平行轴定理我们预置周期为50，按下执行键开始计时，但是显示的是小球经过光电门的次数。
当这个计数达到2×50+1=101次时计时停止，显示具体时间。
2. 设置周期的方法。
若要设置50次，先按“置数”开锁，再按上调（或下调）改变周期T,再按“置数”锁定，此时，即可按执行键开始计时，信号灯不停闪烁，即为计时状态。
当物体经过光电门的次数达到设定值时，数显将显示具体时间（单位秒）。
只要按“返回”即可回到上次刚执行的周期数“50”，再按“执行”键即可第二次计时。
3. 当断电在开机时，程序从头预置30次周期，须重复上述步走骤。
四.实验内容1. 用三线摆测定圆环对通过其质心且垂直于环面轴的转动惯量。
(1) 调节底座水平：将水平仪置于底座任意两旋钮之间，调整底座上的三个旋钮，使水平仪的气泡在中间。
再把水平仪放到另外两旋钮之间，调整底座上的三个旋钮，使水平仪的气泡在中间，这时底座水平。
(2)调整下盘水平：将水平仪置于下盘任意两悬线之间，调整上盘上的三个旋钮，使水平仪的气泡在中间。
再把水平仪放到另外两悬线之间，调整上盘上的三个旋钮，使水平仪的气泡在中间，这时下盘水平。
(3)测出上下圆盘三悬点之间的距离a 和b ，然后算出悬点到中心的距离r 和R 。
由等边三角形关系算出r 和R ，即 3,3b R a r ==（1-7）(4) 其它物理量的测量：用米尺测出两圆盘之间的垂直距离0H ；用游标卡尺测出待测圆环的内、外直径2R 1、2R 2。
(5) 测量空盘绕中心轴OO ’转动的运动周期0T ：轻轻转动上盘（上盘上有小转动杆），带动下盘转动，这样可以避免三线摆在做扭动时发生晃动。
注意扭摆的转角控制在5°以内。
用积累放大法测出扭摆运动的周期（测量摆动30次所需的时间）。
(6) 测量待测圆环与下盘共同转动的周期1T ：将待测圆环置于下圆盘上，注意使两者中心重合，按上面的方法测出它们一起扭摆运动的周期1T 。
2. 用三线摆验证平行轴定理。
(1) 用游标卡尺测出放置两小圆柱体小孔间距2x 。
(2) 测出两个小圆柱体（对称放置）与下盘共同转动的周期x T 。
五.实验数据及其要求下盘质量=0m 待测圆环质量=m 圆柱体质量='m 两圆盘之间的垂直距离=0H表1：有关长度测量的记录表根据公式（1-7）计算出=r , =R1.根据公式（1-3）计算出待测圆环绕中心轴OO ’的转动惯量I ，并且根据公式（1-4）计算出理论值I '。
将两者进行比较。
2.根据公式（1-5）和（1-6）分别计算出单个圆柱体对中心转轴OO ’的转动惯量的测量值x I 与理论值x I '，并进行比较。
六.思考题1. 用三线摆测量刚体转动惯量时，为什么必须保持下盘水平？2. 在测量过程中如果下盘出现晃动对周期的测量有影响吗？如有影响，应该如何避免？3. 三线摆放上待测物后，其摆动周期足否一定比空盘的转动周期大？为什么？4. 测量圆环的转动惯量时，若圆环的转轴与下盘转轴不重合，对实验结果有何影响？5. 如何利用三摆线测定任意形状的物体绕某轴的转动惯量？6. 三线摆在摆动种受空气阻尼，振幅越来越小，它的周期足否会变化?对测量结果影响大吗？为什么？b 附录公式（1-1）的推导：如图所示，设R 和r 分别表示系绳点到B 盘中心和A 盘中心的距离，l 表示悬线的长度，H 表示上下盘之间的垂直距离，由几何关系得到：acac ac ac ac ac h +-=-=12211)()(, 因为222112121)()()()(r R l c b ab ac --=-=22222222)()()()(cb l cb ab ac -=-=利用余弦定理得ϕcos 2)(2222Rr r R cb -+=其中，φ表示∠co 1b 2。
所以有，)cos 2()(2222ϕRr r R l ac -+-=根据以上各式，可以得到h 的表达式：acac Rr acac Rr h +∙=+-=1212sin 22)cos 1(2ϕϕ，因为悬线长度l 很长，B 盘的偏转角φ很小，故上式中的H ac ac ≈≈1，那么HRr h 2sin 22ϕ=又因为22sin ϕϕ≈，所以 HRr h 22ϕ=上式两边同时对t 求倒数，有：HdtRrd dt dh ϕϕ= 不计摩擦力，系统机械能守恒，即const v m I gh m =++202002121ω而dtdh v dt d ==,ϕω 所以const dtdhm dt d I gh m =++20200)(21(21ϕ 因为圆盘的转动能量远比其上下运动的平动能大，所以将平动能略去后上式写为：const dtd I gh m =+200(21ϕ上式两边对t 求导，得ϕϕ)(0022HI gRr m dtd -=那么有，B 圆盘简谐振动的角频率00HI gRrm =ω因为简谐振动的周期ωπ20=T ，由以上两个式子就可以求出：2002004T H gRr m I π=。
