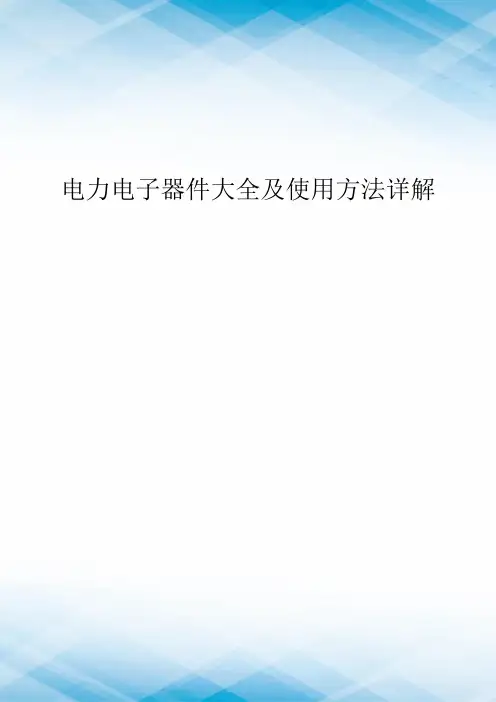

电力电子器件大全及使用方法详解第1章电力电子器件主要内容：各种二极管、半控型器件-晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，器件的选取原则，典型全控型器件：GTO、电力MOSFET、IGBT，功率集成电路和智能功率模块，电力电子器件的串并联、电力电子器件的保护，电力电子器件的驱动电路。

重点：晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，器件的选取原则，典型全控型器件。

难点：晶闸管的结构、工作原理、伏安特性、主要静态、动态参数。

基本要求：掌握半控型器件-晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，熟练掌握器件的选取原则，掌握典型全控型器件，了解电力电子器件的串并联，了解电力电子器件的保护。

1 电力电子器件概述(1)电力电子器件的概念和特征主电路（main power circuit）--电气设备或电力系统中，直接承担电能的变换或控制任务的电路；电力电子器件（power electronic device）--可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件；广义上电力电子器件可分为电真空器件和半导体器件两类。

两类中，自20世纪50年代以来，真空管仅在频率很高（如微波）的大功率高频电源中还在使用，而电力半导体器件已取代了汞弧整流器（Mercury Arc Rectifier）、闸流管（Thyratron）等电真空器件，成为绝对主力。

因此，电力电子器件目前也往往专指电力半导体器件。

电力半导体器件所采用的主要材料仍然是硅。

同处理信息的电子器件相比，电力电子器件的一般特征：a. 能处理电功率的大小，即承受电压和电流的能力，是最重要的参数；其处理电功率的能力小至毫瓦级，大至兆瓦级，大多都远大于处理信息的电子器件。

b. 电力电子器件一般都工作在开关状态；导通时（通态）阻抗很小，接近于短路，管压降接近于零，而电流由外电路决定；阻断时（断态）阻抗很大，接近于断路，电流几乎为零，而管子两端电压由外电路决定；电力电子器件的动态特性（也就是开关特性）和参数，也是电力电子器件特性很重要的方面，有些时候甚至上升为第一位的重要问题。

目录第1章电力电子器件 (1)第2章整流电路 (4)第3章直流斩波电路 (20)第4章交流电力控制电路和交交变频电路 (26)第5章逆变电路 (31)第6章PWM控制技术 (35)第7章软开关技术 (40)第8章组合变流电路 (42)第2章 整流电路1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0︒和60︒时的负载电流I d ，并画出u d 与i d 波形。

解：α＝0︒时，在电源电压u 2的正半周期晶闸管导通时，负载电感L 储能，在晶闸管开始导通时刻，负载电流为零。

在电源电压u 2的负半周期，负载电感L 释放能量，晶闸管继续导通。

因此，在电源电压u 2的一个周期里，以下方程均成立：t U ti Lωsin 2d d 2d= 考虑到初始条件：当ωt ＝0时i d ＝0可解方程得：)cos 1(22d t L U i ωω-= ⎰-=πωωωπ202d )(d )cos 1(221t t L U I =LU ω22=22.51(A)u d 与i d 的波形如下图：当α＝60°时，在u 2正半周期60︒~180︒期间晶闸管导通使电感L 储能，电感L 储藏的能量在u 2负半周期180︒~300︒期间释放，因此在u 2一个周期中60︒~300︒期间以下微分方程成立：t U ti Lωsin 2d d 2d= 考虑初始条件：当ωt ＝60︒时i d ＝0可解方程得：)cos 21(22d t L U i ωω-=其平均值为)(d )cos 21(2213532d t t L U I ωωωπππ-=⎰=L U ω222=11.25(A) 此时u d 与i d 的波形如下图：2．图2-9为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗？试说明：①晶闸管承受的最大反向电压为222U ；②当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。

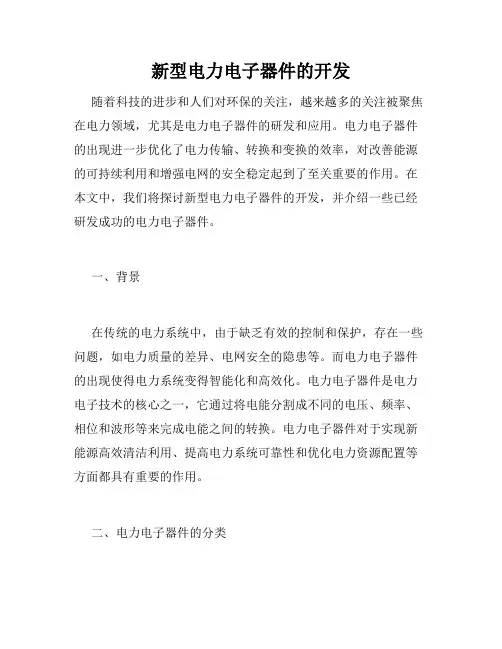

新型电力电子器件的开发随着科技的进步和人们对环保的关注，越来越多的关注被聚焦在电力领域，尤其是电力电子器件的研发和应用。

电力电子器件的出现进一步优化了电力传输、转换和变换的效率，对改善能源的可持续利用和增强电网的安全稳定起到了至关重要的作用。

在本文中，我们将探讨新型电力电子器件的开发，并介绍一些已经研发成功的电力电子器件。

一、背景在传统的电力系统中，由于缺乏有效的控制和保护，存在一些问题，如电力质量的差异、电网安全的隐患等。

而电力电子器件的出现使得电力系统变得智能化和高效化。

电力电子器件是电力电子技术的核心之一，它通过将电能分割成不同的电压、频率、相位和波形等来完成电能之间的转换。

电力电子器件对于实现新能源高效清洁利用、提高电力系统可靠性和优化电力资源配置等方面都具有重要的作用。

二、电力电子器件的分类电力电子器件可以根据不同的参数进行分类，比如电压等级、功率等级、应用领域等，为了方便，可以将其分为以下几类：1、变流器变流器是指功率电子器件通过前端的电压变换，把直流电能转化成为变幅、变频、变相位的交流电能，也可以把交流电能转化成为直流电能供电。

变流器的应用范围非常广泛，如传动控制、成套设备、通信、医疗、航空、航天、军事等。

2、逆变器逆变器是一类可以将电源信号转换成为高频交流电源的功率电子器件，也可以将交流电源转换成为直流电源。

逆变器一般主要用于交流电能的变换，广泛应用于交流调速驱动、电动汽车充电桩等。

3、稳压器稳压器是一种用于稳定电压的电子器件，可以使电源输出的电压保持恒定，并抵消掉电源波动或负载变化所引起的电压波动。

稳压器广泛应用于各种稳压电源、电子计量设备、航空、航天、武器、电信、铁路等领域。

三、新型电力电子器件的开发随着电力电子器件的发展，新型电力电子器件也得以研发，以解决传统电力电子器件的不足和应对新的需求。

1、智能变流器智能变流器是一种将控制模型引入变流器设计中，实现良好交流稳定输出的变流器。

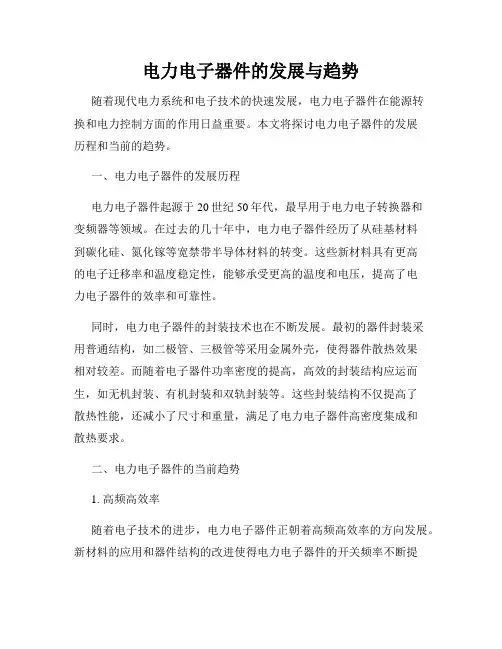

电力电子器件的发展与趋势随着现代电力系统和电子技术的快速发展，电力电子器件在能源转换和电力控制方面的作用日益重要。

本文将探讨电力电子器件的发展历程和当前的趋势。

一、电力电子器件的发展历程电力电子器件起源于20世纪50年代，最早用于电力电子转换器和变频器等领域。

在过去的几十年中，电力电子器件经历了从硅基材料到碳化硅、氮化镓等宽禁带半导体材料的转变。

这些新材料具有更高的电子迁移率和温度稳定性，能够承受更高的温度和电压，提高了电力电子器件的效率和可靠性。

同时，电力电子器件的封装技术也在不断发展。

最初的器件封装采用普通结构，如二极管、三极管等采用金属外壳，使得器件散热效果相对较差。

而随着电子器件功率密度的提高，高效的封装结构应运而生，如无机封装、有机封装和双轨封装等。

这些封装结构不仅提高了散热性能，还减小了尺寸和重量，满足了电力电子器件高密度集成和散热要求。

二、电力电子器件的当前趋势1. 高频高效率随着电子技术的进步，电力电子器件正朝着高频高效率的方向发展。

新材料的应用和器件结构的改进使得电力电子器件的开关频率不断提高，传输损耗减少，效率更高。

例如，功率MOSFET和晶闸管等器件，其开关频率已经达到数兆赫兹，能够实现更高的电力变换效率。

2. 大功率大电流随着电力电子应用领域的扩大，对于大功率大电流电力电子器件的需求不断增加。

同时，新材料的应用和器件结构的改进也使得电力电子器件能够承受更高的电流和功率，满足更多领域的需求。

例如，碳化硅MOSFET和氮化镓HEMT等器件，其电流密度和耐压能力大大提高，适用于电力电子交流传输、电机驱动等高功率应用领域。

3. 高可靠性电力电子器件通常在高温、高电压和高电流等恶劣工况下工作，因此高可靠性是其发展的重要方向。

新材料的应用、封装技术的改进和智能控制系统的应用，可以减少器件的故障率、延长器件的寿命、提高系统的稳定性。

例如，采用双轨封装和无机封装等高可靠性封装结构，能够有效降低器件的温度和电压应力，提高器件的工作可靠性。

电子行业电力电子器件及应用引言电子行业是一个快速发展的行业，在电子设备中，电力电子器件是不可或缺的关键组成部分。

电力电子器件是指用于调整和转换电能的器件，广泛应用于交流和直流电网、电动机驱动、电源供应等领域。

本文将介绍电子行业中常见的电力电子器件及其应用。

一、开关器件1.整流二极管 (Rectifier Diode)整流二极管是一种常见的开关器件，用于将交流电转换为直流电。

它具有正向导通和反向截止的特性，常用于交流电桥式整流器、逆变器等电路中。

2.IGBT (Insulated Gate Bipolar Transistor) IGBT 是一种高压高频开关器件，兼具了普通晶体管和普通MOSFET的特点。

它可以控制高电压和高电流的通断，并且具有低开关损耗和快速切换速度的特点。

IGBT广泛用于工业设备、交通工具和电力传输中。

3.MOSFET (Metal-Oxide-SemiconductorField-Effect Transistor)MOSFET 是一种常见的开关器件，可以通过调节栅极电压来控制导通和截止。

它具有低导通电阻、低开关损耗和高开关速度的特点。

MOSFET 常用于直流转换器、电机驱动和太阳能发电逆变器等应用中。

二、功率模块1.IGBT模块IGBT模块是由多个IGBT芯片、隔离驱动电路和散热器组成的集成模块。

它可以方便地实现高压高频电路的设计和构建，广泛应用于电力传输、电机驱动和可再生能源领域。

2.整流桥模块整流桥模块是由多个整流二极管组成的集成模块。

它常用于交流电源的整流和直流电源供应的设计中。

3.功率放大模块功率放大模块是用于放大低功率信号为高功率信号的模块。

它常用于音频放大器、无线电频率放大器等应用中。

三、电力电子器件的应用1.交流调速电力电子器件在交流调速中起着重要作用。

例如，交流调压器使用电力电子器件的开关特性来调节交流电压的大小，实现电压调节和稳定。

2.无线充电利用电力电子器件的功率转换特性，可以实现无线充电技术。

试列举电力电子器件，并从不同的角度对这些电力电子器件进行分类。

目前常用的全控型电力电子器件有哪些？以下是一些常见的电力电子器件的分类：1.控制器件：这类器件用于控制电力系统中的电流、电压和功率流动。

例如，控制器件包括逆变器、整流器和交流调压器等。

2.开关器件：这类器件用于控制电力系统中的电流通断。

常见的开关器件包括晶闸管（SCR）、双向晶闸管（TRIAC）、功率MOSFET、IGBT（绝缘栅双极型晶体管）和GTO（门控双极型晶体管）等。

3.整流器件：这些器件用于将交流电转换为直流电。

典型的整流器件包括整流二极管、普通晶闸管、快恢复二极管和大功率二极管等。

4.逆变器件：这类器件用于将直流电转换为交流电。

常见的逆变器件包括逆变二极管、MOSFET逆变器、IGBT逆变器和GTO逆变器等。

5.检测和保护器件：这些器件用于检测电流、电压、温度等电力系统参数，并提供保护控制。

典型的检测和保护器件包括电流传感器、电压传感器、温度传感器和保护电路等。

常用的全控型电力电子器件包括：1.晶闸管（SCR）：可控硅，适用于高功率、高电压应用中的整流和开关控制。

2.双向晶闸管（TRIAC）：适用于交流电控制，用于调节电压和控制功率。

3.大功率MOSFET：金属氧化物半导体场效应晶体管，用于高频开关和高效率应用。

4.功率IGBT：绝缘栅双极型晶体管，结合了MOSFET和晶闸管的特性，适用于高频率开关、高功率应用。

5.门控双极型晶体管（GTO）：适用于高功率、大电流应用中的整流和开关控制。

不同的器件在性能、应用场景和特点等方面各有优势，选择适合特定应用的器件取决于实际需求。

新型电力电子器件的原理及其在电力系统中的应用与性能分析摘要：新型电力电子器件具有高开关频率、高功率密度、高可靠性以及低成本等特点，可以显著提高电力系统的动态特性，提高其稳定性和可靠性。

因此，新型电力电子器件是未来电力系统的主要发展方向之一。

基于此，本文详细进行了新型电力电子器件的原理及其在电力系统中的应用与性能分析，以供参考。

关键词：新型电力电子器件；电力系统；应用与性能引言：在电力系统中，功率器件的性能优劣对电力系统的稳定运行起着至关重要的作用。

与传统的电力电子器件相比，新型电力电子器件具有低损耗、高效率、高可靠性和智能化等优点。

新型电力电子器件广泛应用于变频调速、交流电动机、逆变器和工业电机等领域。

在这些应用中，新型电力电子器件不仅提高了电能质量，而且有效地降低了设备的损耗，使整个系统更具竞争力，从而在未来的电力系统中将发挥更重要的作用。

1.新型电力电子器件的原理在电子电路中，可以将功率半导体器件分为两大类：开关器件和整流器件。

开关器件又分为 PN结二极管、晶闸管、场效应管等，整流器件则有晶闸管、全波整流器等。

这些器件都有一个共同的特点：当功率半导体器件被接通时，它所产生的电流将以电压的形式注入到负载中去；而当功率半导体器件被断开时，它所产生的电流将以恒定的速度流出负载。

例如，一个典型的全波整流器件由两个二极管和一个晶闸管组成，在正常情况下，它将导通；而在某些特殊情况下（如短路），晶闸管将被关断。

现代电力电子技术的发展已经使电力电子器件逐渐趋于小型化、轻量化和集成化。

在功率半导体器件领域中也是如此。

新型的电力电子器件具有高导通压降（超过1V）、高饱和压降（超过10V）、低漏电流（低于10 nA）、低反向恢复电流（低于10 nA）、高开关频率等优点。

电力电子器件具有这些优点正是其所具有的特殊功能。

目前在一些新能源发电中已经开始使用了新型电力电子器件。

例如太阳能光伏发电系统中，就有将太阳能电池串联在晶闸管上的特殊结构。

电力电子器件电力电子器件是电力系统中的重要组成部分，它们在电能转换、调节和控制等方面发挥着关键作用。

本文将介绍电力电子器件的分类、工作原理以及在电力系统中的应用。

一、分类根据其功能和特性，电力电子器件可以分为不同类型。

常见的电力电子器件主要包括晶闸管、可控硅、晶闸二极管、IGBT、MOSFET等。

这些器件具有不同的工作原理和特性，适用于不同的电力应用。

二、工作原理1. 晶闸管：晶闸管是一种具有双向导通能力的半导体器件。

它由四个不同极性的层连接而成，通过控制极的激励信号，可以控制晶闸管的导通和截止状态，实现电流的控制和转换。

2. 可控硅：可控硅是一种双向可控的半导体开关。

它可以通过加在控制极上的电流脉冲或电压来控制其导通和截止状态，用于实现交流电的调节和控制。

3. 晶闸二极管：晶闸二极管是一种具有可控导通特性的二极管。

它与普通二极管相比，在导通状态下具有较低的压降和较高的导通电流能力，可以用于实现电流的控制和反向电压的保护。

4. IGBT：IGBT是绝缘栅双极型晶体管的简称。

它结合了晶闸管和MOSFET的优点，既能承受高电压，又具有低导通压降和高开关速度的特性，广泛应用于电力电子和工业控制领域。

5. MOSFET：MOSFET是一种常用的场效应管。

它具有高输入阻抗、低开关损耗和快速响应速度等优点，适用于低功率应用和高频切换。

三、应用电力电子器件在电力系统中的应用广泛。

以下是几个常见的应用领域：1. 逆变器：电力电子器件可以将直流电转换为交流电，实现电能的逆变。

这在再生能源发电系统中尤为重要，可以将太阳能电池板或风力发电机输出的直流电转换为交流电，供电给家庭或工业用电。

2. 变频器：电力电子器件的调节特性使其非常适合用于变频器。

变频器可以根据需要调整电机的转速和运行模式，实现对电机的精确控制，广泛应用于工业和交通领域。

3. 电能质量改善器：电力电子器件可以修复和改善电力系统中的电能质量问题，如电压波动、谐波污染等。

电力电子元器件深入探讨电力电子行业中的关键元器件电力电子是现代电力系统中不可或缺的技术领域之一，它涵盖了各种用于调节和转换电能的技术和设备。

而在电力电子系统中，关键元器件的性能直接关系到整个系统的安全性、可靠性和效能。

本文将深入探讨电力电子行业中的几个关键元器件：晶闸管、功率二极管、IGBT、MOSFET及电容器。

一、晶闸管晶闸管是电力电子行业中最重要和最常用的器件之一。

它是一种具有双向导通能力的开关元件，可以控制大功率电流。

晶闸管的主要特点是可逆导通性、开关速度快、耐电压高等。

它在交流电控制、变频调速、逆变等领域具有广泛应用。

二、功率二极管功率二极管是另一种常用的关键元器件，它具有单向导电特性。

功率二极管可以用于整流电路、瞬态保护、逆变器等各种电力电子系统中。

功率二极管的主要特点是反向耐压高、开关速度快、漏电流小等。

三、IGBTIGBT（Insulated Gate Bipolar Transistor）是一种大功率半导体开关器件，结合了MOSFET和双极型晶体管的特性。

IGBT可以实现大电流和高开关速度，广泛应用于电力电子系统中的逆变器、变频器、直流传动等领域。

它具有可控性强、工作温度范围广的特点。

四、MOSFETMOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的功率开关和调节器件。

MOSFET可以实现大功率开关和调节，广泛应用于变频器、逆变器、电压调节等电力电子系统中。

它具有开关速度快、体积小、无电流触发等特点。

五、电容器电容器是电力电子系统中常用的能量存储元器件。

它主要用于滤波、稳压、谐振等功能。

电容器的主要特点是容量大、损耗小、响应速度快等。

在电力电子系统中，电容器的选择和使用直接影响到系统的稳定性和性能。

总结：电力电子元器件在电力电子行业中扮演着重要的角色。

本文深入探讨了几个关键元器件的性能特点和应用领域。

晶闸管、功率二极管、IGBT、MOSFET及电容器在电力电子系统中发挥着重要的作用，它们的性能和可靠性直接关系到整个系统的运行效能。

新型电力电子器件的研究现状及应用展示随着电力工业的不断发展，电力电子技术逐渐成为电力行业中不可或缺的一部分，在电能转换、传输、控制等方面发挥着重要作用。

而新型电力电子器件作为电力电子技术研究的重要方向之一，其研究现状及应用展示备受关注。

一、新型电力电子器件的研究现状1. SiC器件硅碳化物(SiC)器件是目前最具代表性的新型电力电子器件之一。

SiC在高温、高压、高功率、高振动环境下具有优异的性能，并且较Si器件有更高的击穿电压、更高的导电能力和更快的开关速度。

目前，SiC器件在电力电子变换器、逆变器等方面的应用有了很大的突破，成为了当今电力电子器件研究的热点之一。

2. GaN器件氮化镓(GaN)器件是一种新型的半导体材料，在高电压、高电流、高频率下具有许多优异的性能，并且相比SiC器件，GaN器件的能量损耗更低，可靠性更高。

虽然GaN器件的应用领域和生产工艺都相比SiC器件相对较少，但其潜力巨大，被认为是将来电力电子技术的重要发展方向之一。

3. 其他新型器件除了SiC、GaN器件之外，还有一些其他的的新型电力电子器件在电力电子技术领域中也得到了广泛关注，如具有较高续流能力和优异导通特性的GTO器件、能够在更高温度和功率下工作的金属氧化物场效应晶体管(MOSFET)器件等。

二、新型电力电子器件的应用展示1. 电能转换新型电力电子器件在电能转换方面具有重要作用，如在对直流电进行变频控制时，可以采用SiC或GaN器件来进行功率放大和开关控制，能够实现高效能量转换，并减少能量损耗，提高系统效率和稳定性。

2. 电机驱动在电机驱动方面，新型电力电子器件也有广泛应用。

如使用SiC或GaN器件作为功率开关，能够提高电机的运行效率、响应速度和控制精度，同时也能节省电能，保护环境。

3. 光伏发电在光伏发电领域，新型电力电子器件的应用也得到了重视。

如使用SiC或GaN器件能够提高光伏系统的效率并增加系统的可靠性，同时还能降低光伏系统的成本。
