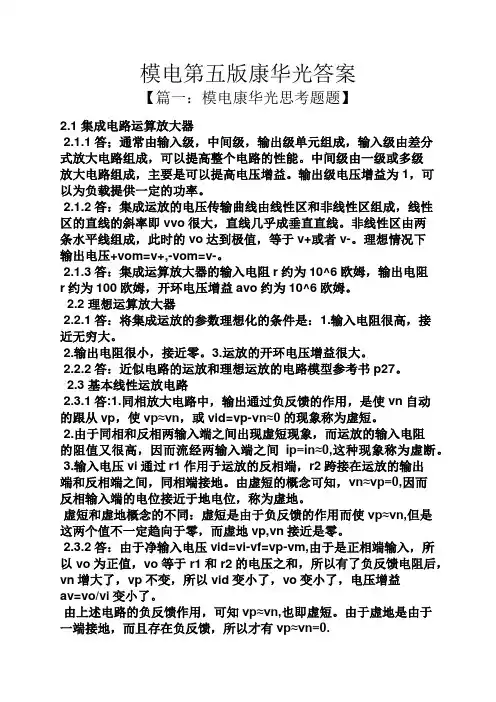

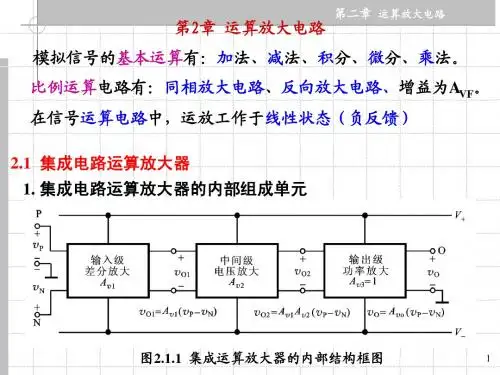

模电第五版康华光答案【篇一：模电康华光思考题题】2.1 集成电路运算放大器2.1.1答；通常由输入级，中间级，输出级单元组成，输入级由差分式放大电路组成，可以提高整个电路的性能。
中间级由一级或多级放大电路组成，主要是可以提高电压增益。
输出级电压增益为1，可以为负载提供一定的功率。
2.1.2答：集成运放的电压传输曲线由线性区和非线性区组成，线性区的直线的斜率即vvo很大，直线几乎成垂直直线。
非线性区由两条水平线组成，此时的vo达到极值，等于v+或者v-。
理想情况下输出电压+vom=v+,-vom=v-。
2.1.3答：集成运算放大器的输入电阻r约为10^6欧姆，输出电阻r约为100欧姆，开环电压增益avo约为10^6欧姆。
2.2 理想运算放大器2.2.1答：将集成运放的参数理想化的条件是：1.输入电阻很高，接近无穷大。
2.输出电阻很小，接近零。
3.运放的开环电压增益很大。
2.2.2答：近似电路的运放和理想运放的电路模型参考书p27。
2.3 基本线性运放电路2.3.1答:1.同相放大电路中，输出通过负反馈的作用，是使vn自动的跟从vp，使vp≈vn，或vid=vp-vn≈0的现象称为虚短。
2.由于同相和反相两输入端之间出现虚短现象，而运放的输入电阻的阻值又很高，因而流经两输入端之间ip=in≈0,这种现象称为虚断。
3.输入电压vi通过r1作用于运放的反相端，r2跨接在运放的输出端和反相端之间，同相端接地。
由虚短的概念可知，vn≈vp=0,因而反相输入端的电位接近于地电位，称为虚地。
虚短和虚地概念的不同：虚短是由于负反馈的作用而使vp≈vn,但是这两个值不一定趋向于零，而虚地vp,vn接近是零。
2.3.2答：由于净输入电压vid=vi-vf=vp-vm,由于是正相端输入，所以vo为正值，vo等于r1和r2的电压之和，所以有了负反馈电阻后，vn增大了，vp不变，所以vid变小了，vo变小了，电压增益av=vo/vi变小了。
