电子技术基础-模拟部分(第五版)康华光-课后答案

第一章习题答案一周期性信号的波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比0121112（ms）图题1.1.4解： 周期T=10ms 频率f=1/T=100Hz占空比q=t w /T ×100%=1ms/10ms ×100%=10%将下列十进制数转换为二进制数、八进制数和十六进制数，要求误差不大于2-4：（1）43（2）127（3）（4）解：1. 转换为二进制数：（1）将十进制数43转换为二进制数，采用“短除法”，其过程如下：2 43 ………………………余1……b 02 21 ………………………余1……b 12 1 ………………………余1……b 52 2 ………………………余0……b 42 5 ………………………余1……b 32 10 ………………………余0……b 2高位低位从高位到低位写出二进制数，可得（43）D =（101011）B（2）将十进制数127转换为二进制数，除可用“短除法”外，还可用“拆分比较法”较为简单： 因为27=128，因此（127）D =128-1=27-1=（1000 0000）B -1=（111 1111）B（3）将十进制数转换为二进制数，整数部分（254）D =256-2=28-2=（1 0000 0000）B -2=（1111 1110）B 小数部分（）D =（）B（）D=（1111 ）B（4）将十进制数转换为二进制数整数部分（2）D=（10）B小数部分（）D=（）B演算过程如下：0.718×2=1.436……1……b-1 0.436×2=0.872……0……b-2 0.872×2=1.744……1……b-3 0.744×2=1.488……1……b-4 0.488×2=0.976……0……b-5 0.976×2=1.952……1……b-6高位低位要求转换误差小于2-4，只要保留小数点后4位即可，这里算到6位是为了方便转换为8进制数。

康华光《电子技术基础-模拟部分》（第5版）配套模拟试题及详解（一）一、选择题（15×2，共,30分）1．某放大电路在负载开路时的输出电压为4V ，接入12kΩ的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为（）。

A ．19kΩB ．2kΩC ．4kΩD ．3kΩ【答案】C【解析】输出电压为原输出电压的34，所以分压电阻值为原电阻值的34，即1231244k k k Ω=Ω+Ω2．图1电路工作于放大状态，为了使静态工作点I CQ 增大，应该（）。

A ．减小电阻R 和电容CB ．换成β大的管子C ．增大电阻R E 的阻值D ．减小R B1阻值图1【答案】D【解析】电路是一个典型的利用直流电流串联负反馈稳定静态工作点的三极管分压式偏置电路。

由于i C≈i E，则由上述公式可以看出在题目给出的4个选项中，只有D项能满足题目的要求。

3．和TTL电路相比CMOS电路最突出的优势在（）。

A．可靠性高B．抗干扰能力强C．速度快D．功耗低【答案】D【解析】TTL电路以速度见长，CMOS以功耗低而著名。

4．单端输出的差分放大器，能够抑制零点漂移，原因是（）。

A．电路参数的对称性B．采用了正负两个直流电源供电C．射级电阻R EE（或恒流源动态电阻）的差模负反馈作用D．射级电阻R EE（或恒流源动态电阻）的共模负反馈作用【答案】A【解析】在差分电路中，无论是温度变化，还是电源电压的波动都会引起两管集电极电流以及相应的集电极电压相同的变化，其效果相当于在两个输入端加入了共模信号，由于电路的对称性和恒流源偏置，在理想情况下，可以使输出电压不变，从而抑制零点漂移。

5．由理想运放构成如图2所示电路，试判断电阻R f反馈的类型属于（）。

图2A．串联电压负反馈B．串联电流负反馈C．并联电压负反馈D．并联电流负反馈【答案】A【解析】利用瞬时极性法。

输入为正，输出也为正，反馈电压也为正，使运放的输入减小，所以为负反馈。

第一章数字逻辑习题1．1数字电路与数字信号1.1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制2 1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1. 6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解: (a)为与非， (b)为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 (3)A B AB AB ⊕=+（A ⊕B ）=AB+AB 解：真值表如下A B A B ⊕ABAB A B ⊕AB +AB0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

第二章运算放大器2.1 集成电路运算放大器2.1.1答；通常由输入级，中间级，输出级单元组成，输入级由差分式放大电路组成，可以提高整个电路的性能。

中间级由一级或多级放大电路组成，主要是可以提高电压增益。

输出级电压增益为1，可以为负载提供一定的功率。

2.1.2答：集成运放的电压传输曲线由线性区和非线性区组成，线性区的直线的斜率即Vvo 很大，直线几乎成垂直直线。

非线性区由两条水平线组成，此时的Vo达到极值，等于V+或者V-。

理想情况下输出电压+Vom=V+,-Vom=V-。

2.1.3答：集成运算放大器的输入电阻r约为10^6欧姆，输出电阻r约为100欧姆，开环电压增益Avo约为10^6欧姆。

2.2 理想运算放大器2.2.1答：将集成运放的参数理想化的条件是：1.输入电阻很高，接近无穷大。

2.输出电阻很小，接近零。

3.运放的开环电压增益很大。

2.2.2答：近似电路的运放和理想运放的电路模型参考书P27。

2.3 基本线性运放电路2.3.1答:1.同相放大电路中，输出通过负反馈的作用，是使Vn自动的跟从Vp，使Vp≈Vn，或Vid=Vp-Vn≈0的现象称为虚短。

2.由于同相和反相两输入端之间出现虚短现象，而运放的输入电阻的阻值又很高，因而流经两输入端之间Ip=In≈0,这种现象称为虚断。

3.输入电压Vi通过R1作用于运放的反相端，R2跨接在运放的输出端和反相端之间，同相端接地。

由虚短的概念可知，Vn≈Vp=0,因而反相输入端的电位接近于地电位，称为虚地。

虚短和虚地概念的不同：虚短是由于负反馈的作用而使Vp≈Vn,但是这两个值不一定趋向于零，而虚地Vp,Vn接近是零。

2.3.2答：由于净输入电压Vid=Vi-Vf=Vp-Vm,由于是正相端输入，所以Vo为正值，Vo等于R1和R2的电压之和，所以有了负反馈电阻后，Vn增大了，Vp不变，所以Vid变小了，Vo 变小了，电压增益Av=Vo/Vi变小了。

由上述电路的负反馈作用，可知Vp≈Vn,也即虚短。

目　录第1章　绪　论1.1　复习笔记1.2　课后习题详解1.3　名校考研真题详解第2章　运算放大器2.1　复习笔记2.2　课后习题详解2.3　名校考研真题详解第3章　二极管及其基本电路3.1　复习笔记3.2　课后习题详解3.3　名校考研真题详解第4章　双极结型三极管及放大电路基础4.1　复习笔记4.2　课后习题详解4.3　名校考研真题详解第5章　场效应管放大电路5.1　复习笔记5.2　课后习题详解5.3　名校考研真题详解第6章　模拟集成电路6.1　复习笔记6.2　课后习题详解6.3　名校考研真题详解第7章　反馈放大电路7.1　复习笔记7.2　课后习题详解7.3　名校考研真题详解第8章　功率放大电路8.1　复习笔记8.2　课后习题详解8.3　名校考研真题详解第9章　信号处理与信号产生电路9.1　复习笔记9.2　课后习题详解9.3　名校考研真题详解第10章　直流稳压电源10.1　复习笔记10.2　课后习题详解10.3　名校考研真题详解第11章　电子电路的计算机辅助分析与设计第1章　绪　论1.1　复习笔记一、电子系统与信号电子系统指若干相互连接、相互作用的基本电路组成的具有特定功能的电路整体。

信号是信息的载体，按照时间和幅值的连续性及离散性可把信号分成4类：①时间连续、数值连续信号，即模拟信号；②时间离散、数值连续信号；③时间连续、数值离散信号；④时间离散、数值离散信号，即数字信号。

二、信号的频谱任意满足狄利克雷条件的周期函数都可展开成傅里叶级数(含有直流分量、基波、高次谐波)，从这种周期函数中可以取出所需要的频率信号，过滤掉不需要的频率信号，也可以过滤掉某些频率信号，保留其它频率信号。

幅度频谱：各频率分量的振幅随频率变化的分布。

相位频谱：各频率分量的相位随频率变化的分布。

三、放大电路模型信号放大电路是最基本的模拟信号处理电路，所谓放大作用，其放大的对象是变化量，本质是实现信号的能量控制。

放大电路有以下4种类型：1．电压放大电路电路的电压增益为考虑信号源内阻的电压增益为2．电流放大电路电路的电流增益为考虑信号源内阻的电压增益为3．互阻放大电路电路的互阻增益为4．互导放大电路电路的互导增益为四、放大电路的主要性能指标1输入电阻：输入电压与输入电流的比值，即对输入为电压信号的放大电路，R i越大越好；对输入为电流信号的放大电路，R i越小越好。

第二章2.4.1电路如图题2.4.1所示。

（1）利用硅二极管恒压降模型求电路的ID和 Vo的值；（2）在室温（300K）的情况下，利用二极管的小信号模型求vo的变化范围。

解（1）求二极管的电流和电压（2）求vo的变化范围图题2.4.1的小信号模型等效电路如图解2.4.l所示，温度 T＝300 K。

VDD-2vD(10-2⨯0.7)V==8.6⨯10-3A=8.6mA3R1⨯10ΩVO=2VD=2⨯0.7V=1.4V ID=当rd1=rd2=rd时，则rd=VT26mV=≈3.02ΩID8.6mA2rd2⨯3.02Ω=±1V⨯=±6mVR+2rd(1000+2⨯3.02Ω)vO的变化范围为(VO+∆vO)~(VO-∆vO)，即1.406V～1.394V。

∆vO=∆VDD2.4.3二极管电路如图2.4.3所示，试判断图中的二极管是导通还是截止，并求出AO两端电压VAO。

设二极管是理想的。

解图a：将D断开，以O点为电位参考点，D的阳极电位为－6 V，阴极电位为－12 V，故 D处于正向偏置而导通，VAO=–6 V。

图b：D的阳极电位为－15V，阴极电位为－12V，D对被反向偏置而截止，VAO＝－12V。

图c：对D1有阳极电位为 0V，阴极电位为－12 V，故D1导通，此后使D2的阴极电位为0V，而其阳极为－15 V，故D2反偏截止，VAO=0 V。

图d：对D1有阳极电位为12 V，阴极电位为0 V，对D2有阳极电位为12 V，阴极电位为－6V．故D2更易导通，此后使VA＝－6V；D1反偏而截止，故VAO ＝－6V。

2.4.4 试判断图题 2.4.4中二极管是导通还是截止，为什么？解图a：将D断开，以“地”为电位参考点，这时有VA=10kΩ⨯15V=1V(140+10)kΩVB=D被反偏而截止。

图b：将D断开，以“地”为参考点，有2kΩ5kΩ⨯10V+⨯15V=3.5V(18+2)kΩ(25+5)kΩVA=10kΩ⨯15V=1V(140+10)kΩ2kΩ5kΩ⨯(-10V)+⨯15V=1.5V(18+2)kΩ(25+5)kΩ VB=D被反偏而截止。

第一章习题答案1.1.4 一周期性信号的波形如图题1.1.4所示，试计算：（1）周期；（2）频率；（3）占空比012（ms）图题1.1.4解： 周期T=10ms 频率f=1/T=100Hz 占空比q=t w /T ×100%=1ms/10ms ×100%=10%1.2.2 将下列十进制数转换为二进制数、八进制数和十六进制数，要求误差不大于2-4： （1）43 （2）127 （3）254.25 （4）2.718 解：1. 转换为二进制数：（1）将十进制数43转换为二进制数，采用“短除法”，其过程如下：2 43 ………………………余1……b 02 21 ………………………余1……b 12 1 ………………………余1……b 52 2 ………………………余0……b 42 5 ………………………余1……b 32 10 ………………………余0……b20高位低位从高位到低位写出二进制数，可得（43）D =（101011）B（2）将十进制数127转换为二进制数，除可用“短除法”外，还可用“拆分比较法”较为简单： 因为27=128，因此（127）D =128-1=27-1=（1000 0000）B -1=（111 1111）B（3）将十进制数254.25转换为二进制数，整数部分（254）D =256-2=28-2=（1 0000 0000）B -2=（1111 1110）B 小数部分（0.25）D =（0.01）B （254.25）D =（1111 1110.01）B（4）将十进制数2.718转换为二进制数 整数部分（2）D =（10）B小数部分（0.718）D =（0.1011）B 演算过程如下：0.718×2=1.436……1……b-1 0.436×2=0.872……0……b-2 0.872×2=1.744……1……b-3 0.744×2=1.488……1……b-4 0.488×2=0.976……0……b-5 0.976×2=1.952……1……b-6高位低位要求转换误差小于2-4，只要保留小数点后4位即可，这里算到6位是为了方便转换为8进制数。

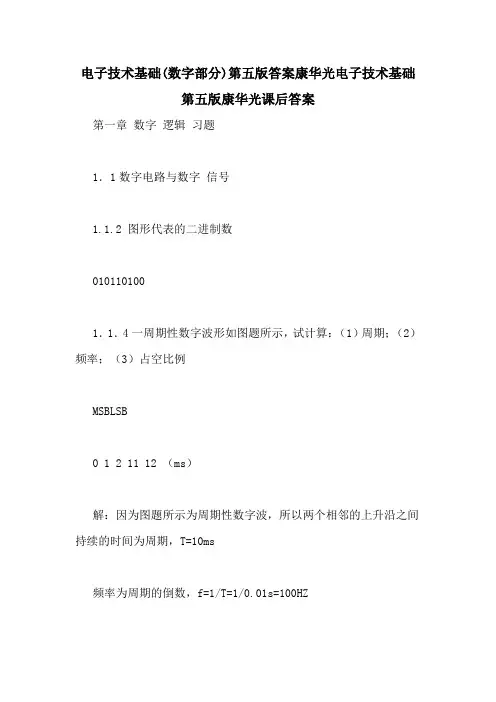

电子技术基础(数字部分)第五版答案康华光电子技术基础第五版康华光课后答案第一章数字逻辑习题1．1数字电路与数字信号1.1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSBLSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于 42.（2）127 （4）2.718解：（2）（127）D=-1=（10000000）B-1=（1111111）B=（177）O=（7F）H 72（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1 在图题 1. 6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解: (a)为与非， (b)为同或非，即异或第二章逻辑代数习题解答2.1.1 用真值表证明下列恒等式(3)ABABAB?=+（A?B）=AB+AB解：真值表如下ABAB?ABABAB?AB+AB 111111111111由最右边2栏可知，与AB+AB的真值表完全相同。

第7章反馈放大电路7.1反馈的基本概念7.1.1在图7-1所示的各电路中，哪些元件组成了级间反馈通路?它们所引入的反馈是正反馈还是负反馈?是直流反馈还是交流反馈（设各电路中电容的容抗对交流信号均可忽略）?图7-1解：图（a）中由电阻2R引入负反馈，交、直流反馈均有；图（b）中由1e R引入负反馈，交、直流反馈均有，由1f R、2f R引入直流反馈；图（c）中由f R、2e R引入负反馈，交、直流反馈均有；图（d）中由1R、2R引入负反馈，交、直流反馈均有；图（e）中由3R、2A引入负反馈，交、直流反馈均有；图（f）中由6R引入负反馈，交、直流反馈均有。

7.1.2试判断图7-1所示各电路中级间交流反馈的组态。

解：将放大电路交流通路输出短路，若反馈不起作用，则该电路为电压反馈，否则为电流反馈；若反馈信号与输入信号在输入回路以电压相加减的形式出现，则该电路为串联反馈，在输入节点以电流相加减的形式出现，则该电路为并联反馈。

图（a）中由电阻2R引入电压并联负反馈；图（b）中由1e R引入电流串联负反馈；图（c）中由f R、2e R引入电流并联负反馈；图（d）中由1R、R2引入电压串联负反馈；图（e）中由3R、A2引入电压并联负反馈；图（f）中由6R引入电流串联负反馈。

7.1.3在图7-2所示的两电路中，从反馈的效果来考虑，对信号源内阻R s的大小有何要求?图7-2解：图（a）引入串联负反馈，故从反馈的效果考虑，信号源内阻Rs越小越好；图（b）引入并联负反馈，故从反馈的效果考虑，信号源内阻Rs越大越好。

7.2负反馈放大电路的四种组态7.2.1电路如图7-3所示。

（1）分别说明由R f1、R f2引入的两路反馈的类型及各自的主要作用；（2）指出这两路反馈在影响该放大电路性能方面可能出现的矛盾是什么?（3）为了消除上述可能出现的矛盾，有人提出将R f2断开，此办法是否可行?为什么?你认为怎样才能消除这个矛盾?图7-3解：（1）1f R在第一、三级间引入交、直流负反馈，直流负反馈能稳定前三级的静态工作点，其中交流反馈为电流串联负反馈，可稳定第三级的输出电流，同时提高T1的输入电阻；R在第一、四级间引入交、直流负反馈，其中直流负反馈为T1提供偏置，且稳定各2f级的静态工作点，而其交流反馈为电压并联负反馈，可稳定该电路的输出电压，同时降低了T1的输入电阻。

1.2.1解：正弦波电压表达式为)sin()(θω+=t V t v m ，由于0=θ，于是得 （1）))(102sin(5)(4V t t v π⨯= （2）))(100sin(2220)(V t t v π= （3）))(2000sin(05.0)(V t t v π= （4）))(1000sin(125.0)(V t t v = 1.2.2解：（1）方波信号在电阻上的耗散功率RV dt TRV dt R t v T P S TS T S 2)(1220202===⎰⎰（2）可知直流分量、基波分量、三次谐波分量分别为2S V 、πS V 2、π32S V，所以他们在电阻上的耗散功率为直流分量：R V R V P S S O 4/222=⎪⎭⎫⎝⎛=基波分量：R V R V P S S22212/212ππ=⎪⎭⎫ ⎝⎛•=三次谐波分量：R V R V P S S222392/2132ππ=⎪⎭⎫ ⎝⎛•= （3）三个分量占电阻上总耗散功率的百分比： 前三者之和为：RV R V R V R V P P P P S S S S 2222223103~0475.09224≈++==++=ππ所占百分比：%95%1002//475.0%100)/(223~0=⨯≈⨯R V RV P P S S S 1.4.1解：由图可知，i vo LO Lo i s i i s v A R R R v R R R v v •+=+=),(，所以（1）O L S i R R R R 10,10==时，i i s i i s v R R R v v 1011)(=+=， i i vo L O L o v v A R R R v 101110⨯=•+=，则源电压增益为26.810/1111/100≈==i i s o vs v v v v A 。

同理可得 （2）5.225===iis o vs v v v v A （3）0826.01111/10≈==i i s o vs v v v v A （4）826.010/1111/10≈==i i s o vs v v v v A 1.5.1解：电压增益 200005.01===VV v v A i o v dB A v 46200lg 20lg 20≈=电流增益 1001052000/16=⨯Ω==-AV i i A i o i dB A i 40100lg 20lg 20≈=功率增益 ()200001051052000/1632=⨯⨯⨯Ω==--AV V P P A i o p dB A p 4320000lg 10lg 10≈= 1.5.2解：设负载开路时输出电压为'o v ，负载电阻Ω=k R L 1时输出电压为o v ，根据题意 ()''8.0%201o o o v v v =-= 而 ()L O L oo R R R v v +=//'则 ()()Ω=Ω⨯⨯-=-=25010118.0/11/3'L oo O R v v R1.5.3解：设'o v 为负载电阻断开时的输出电压，即V v o 1.1'=；负载电阻Ω=k R L 1时，输出电压V v o 1=。

第3章二极管及其基本电路一、填空题1．PN结反偏时，内电场与外电场的方向，有利于载流子的漂移运动。

【答案】相同，少数。

【解析】PN结反偏时，外电场和内电场方向相同，PN结电场强度增加，阻止多数载流子的扩散运动，同时加剧了N区和P区中少数载流子的漂移运动。

2．半导体中载流子的扩散运动是由引起的，漂移运动是由引起的。

【答案】载流子浓度梯度，电场【解析】扩散是自发的，漂移是是由外力造成的3．利用PN结的电容随外加电压变化的特性可制成变容二极管，它工作时需要加偏压。

【答案】势垒、反向【解析】PN结中电容由势垒电容和扩散电容组成，正偏时以扩散电容为主，随正向电流增加而增加；反偏时以势垒电容为主，随反向电压的增加而减小。

考虑到功耗特性，PN 结电容多采用其反偏电容。

二、判断题1．P型半导体的少数载流子是空穴。

（）【答案】×【解析】P型半导体中，空穴为多子，自由电子为少子。

三、选择题1．二极管正向电压从0.65V增加10％，则其正向电流的增加将（）。

A．10％B．大于l0％C．小于10％【答案】B【解析】二极管在导通后电压电流关系近似为非线性指数关系，电流变化快。

2．二极管的主要特点是具有（）。

A．电流放大作用B．单向导电性C．稳压作用【答案】B【解析】二极管正向接入时电阻趋于零，相当于短路；反向接入时电阻趋于无穷大，相3．当晶体管工作在放大区时，发射结电压和集电结电压应为（）。

A．前者反偏，后者也反偏B．前者正偏，后者反偏C．前者正偏，后者也正偏【答案】B【解析】使晶体管工作在放大状态的外部条件是发射结正向偏置且集电结反向偏置。

4．电路如图3-1，设DZ1的稳定电压为6V，D Z2的稳定电压为12V，设稳压管的正向压降为0.7V，则输出电压Uo等于（）。

图3-1A．18VB．6.7VC．12.7VD．6V【答案】B【解析】由电压源可以判断电流方向为顺时针方向，D Z1是反向接入，D Z2是正向接入。

第一章 数字逻辑习题1．1数字电路与数字信号 1.1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例 MSB LSB0 1 2 11 12 （ms ）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10% 1.2数制1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于 42−（2）127 （4）2.718解：（2）（127）D=-1=（10000000）B-1=（1111111）B =（177）O=（7F ）H 72（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD 码： （1）43 （3）254.25 解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASC Ⅱ码的表示：P28 （1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASC Ⅱ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASC Ⅱ码为0101011，则（00101011）B=（2B ）H （2）@的ASC Ⅱ码为1000000,(01000000)B=(40)H(3)you 的ASC Ⅱ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75 (4)43的ASC Ⅱ码为0110100,0110011,对应的十六紧张数分别为34,33 1.6逻辑函数及其表示方法1.6.1在图题1. 6.1中，已知输入信号A ，B`的波形，画出各门电路输出L 的波形。

解: (a)为与非， (b)为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 (3)A B AB AB ⊕=+（A⊕B）=AB+AB 解：真值表如下由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。
