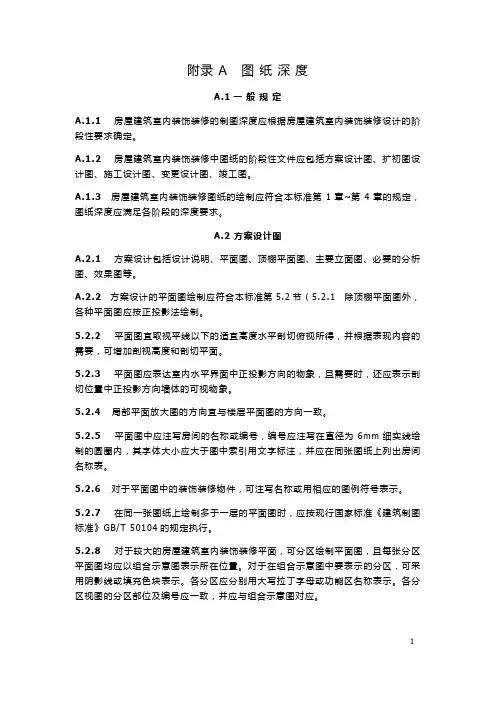

附录 A 图纸深度A.1一般规定A.1.1房屋建筑室内装饰装修的制图深度应根据房屋建筑室内装饰装修设计的阶段性要求确定。
A.1.2 房屋建筑室内装饰装修中图纸的阶段性文件应包括方案设计图、扩初图设计图、施工设计图、变更设计图、竣工图。
A.1.3 房屋建筑室内装饰装修图纸的绘制应符合本标准第1章~第4章的规定，图纸深度应满足各阶段的深度要求。
A.2 方案设计图A.2.1方案设计包括设计说明、平面图、顶棚平面图、主要立面图、必要的分析图、效果图等。
A.2.2方案设计的平面图绘制应符合本标准第5.2节（5.2.1 除顶棚平面图外，各种平面图应按正投影法绘制。
5.2.2 平面图宜取视平线以下的适宜高度水平剖切俯视所得，并根据表现内容的需要，可增加剖视高度和剖切平面。
5.2.3平面图应表达室内水平界面中正投影方向的物象，且需要时，还应表示剖切位置中正投影方向墙体的可视物象。
5.2.4局部平面放大图的方向宜与楼层平面图的方向一致。
5.2.5 平面图中应注写房间的名称或编号，编号应注写在直径为6mm细实线绘制的圆圈内，其字体大小应大于图中索引用文字标注，并应在同张图纸上列出房间名称表。
5.2.6 对于平面图中的装饰装修物件，可注写名称或用相应的图例符号表示。
5.2.7在同一张图纸上绘制多于一层的平面图时，应按现行国家标准《建筑制图标准》GB/T 50104的规定执行。
5.2.8 对于较大的房屋建筑室内装饰装修平面，可分区绘制平面图，且每张分区平面图均应以组合示意图表示所在位置。
对于在组合示意图中要表示的分区，可采用阴影线或填充色块表示。
各分区应分别用大写拉丁字母或功能区名称表示。
各分区视图的分区部位及编号应一致，并应与组合示意图对应。
5.2.9 房屋建筑室内装饰装修平面起伏较大的呈弧形、曲折形或异性时，可用展开图表示，不同的转角面应用转角符号表示连接，且画法应符合现行国家标准《建筑制图标准》GB/T50104的规定。
内装修设计总说明一、工程概况：1、工程名称：____________________2、工程性质：新建项目/扩建项目/改建项目3、结构形式：混凝土框架结构/钢框架结构4、耐火等级：建筑物耐火等级为一级/二级5、设计范围：所在楼层______层______区（见平面图图示）6、室内标高±0.00为各层地面装饰层标高，吊顶标高为地面装饰层至吊顶面层的净高7、本工程设计图纸尺寸均以毫米为单位，标高以米为单位二、工程主要设计依据1、甲方认可的装修设计方案等。
2、国家主要相关法规、规范规定。
三、本施工图执行以下规范及参考的图集工程建设标准强制性条文（房屋建筑部分）2002版民用建筑设计统一标准GB 50352-2019建筑制图标准GBT50104-2010建筑设计防火规范GB 50016-2014(2018年版)建筑内部装修防火规范GB 50222-2017建筑照明设计标准GB 50034-2013民用建筑工程室内环境污染控制规范GB 50325-2020内装修施工图集13J502-1、2、3楼地面建筑构造12J304四、建筑内部各部位装修材料燃烧性能等级列表:五、墙体1、新砌内墙采用蒸压加气混凝土砌块隔墙，1:2水泥砂浆砌筑。
(厚度详见图纸），包管道处厚度为120。
2、卫生间隔墙下部用C20素混凝土浇筑300mm高墙垫同墙宽。
3、墙应沿框架柱全高每隔500mm设2∅6拉筋，拉筋伸入墙内的长度，6、7度时不应小于墙长的1/5，且不小于700mm；8、9度时应沿墙全长贯通。
墙长大于5m时，墙顶与梁应有拉结;墙长超过层高2倍时，应设置钢筋混凝土构造柱;墙高超过4m时，墙体半高处应设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
墙的构造柱位置详各层平面，除特别注明外，构造柱截面均为200x120，配筋详外装结施。
4、门窗洞口顶部过梁结构图见图1。
六、内墙面装修1、釉面砖内墙面参内装修施工图集13j502-1 2/E07。
第五章《房屋建筑室内装修设计》图例及符号一、建筑室内装饰装修设计图例及符号1、常用线型建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点线、样条曲线、云线等，各线型应符合下表的规定。
名称线型线宽一般用途实线粗 b1、平、剖面图中被剖切的主要建筑构造和装饰装修构造的轮廓线；2、建筑室内装饰装修立面图的外轮廓线；3、建筑室内装饰装修构造详图中被剖切的轮廓线；4、建筑室内装饰装修详图中的外轮廓线；5、平、立、剖面图的剖切符号（注：地平线线宽可用 1.5b，图名线线宽可用2b）中0.5b平面图、剖立面图中除被剖切轮廓线外的可见物体轮廓线细0.25b图形和图例的填充线、尺寸线、尺寸界线、索引符号、标高符号、引出线等虚线中0.5b1、表示被遮挡部分的轮廓线；2、表示平面中上部的投影轮廓线；3、预想放置的建筑或装修的构件；4、运动轨迹细0.25b表示内容与中虚线相同，适合小于0.5b的不可见轮廓线单点长划线0.25b中心线、对称线、定位轴线折断线0.25b不需要画全的断开界线续表 3.2.2波浪线0.25b 1、不需要画全的断开界线；2、构造层次的断开界线点线0.25b 制图需要的辅助线样条曲线0.25b 1、不需要画全的断开界线；2、制图需要的引出线云线0.25b 1、圈出需要绘制详图的图样范围；2、材料标注图线的宽度b，宜从下列线宽系列中选取：1.0、0.7、0.5、0.35mm。
各图样可根据复杂程度与比例大小，先选定基本线宽b，再选用表3.2.3中相应的线宽组。
2、线宽组线宽比线宽组（mm）b 1.0 0.7 0.5 0.350.75b 0.75 0.53 0.38 0.260.5b 0.5 0.35 0.25 0.180.3b 0.3 0.21 0.15 0.110.25b 0.25 0.18 0.13 0.090.2b 0.2 0.14 0.1 0.07注：同一张图纸内，各个不同线宽组中的细线，可统一采用较细的线宽组的细线。
3、比例比例宜注写在图名的右侧或右侧下方，字的基准线应取平。
比例的字高宜比图名的字高小一号或二号（图）。
(a) (b) (c) (d)比例的注写绘图采用的比例应根据图样内容及复杂程度选取。
常用及可用比例应符合表的规定常用比例1:1、1:2、1:5、1:10、1:20、1:25、1:50、1:75、1:100、1:150、1:200、1:250可用比例1:3、1:4、1:6、1:8、1:15、1:30、1：35、1:40、1:60、1：70、1:80、1：120、1:300、1:400、1:500用。
比例部位图纸内容1:200～1:100 总平面、总顶面总平面布置图、总顶棚平面布置图1:100～1:50 局部平面、局部顶棚平面局部平面布置图、局部顶棚平面布置图1:100～1:50 不复杂的立面立面图、剖面图1:50～1:30 较复杂的立面立面图、剖面图1:30～1:10 复杂的立面立面放样图、剖面图1:10～1:1 平面及立面中需要详细表示的部位详图二、建筑室内装饰装修设计工程中的各类符号1、剖切符号建筑室内装饰装修设计工程中的剖切符号与房屋建筑工程相同，在此不再重复。
2、索引符号、（1）、表示室内立面在平面上的位置及立面图所在页码，应在平面图上使用立面索引符号，如下图：(a) (b) (c)(d) (e)立面索引符号（2）、表示剖切面在各界面上的位置及图样所在页码，应在被索引的界面图样上使用剖切索引符号，如下图：剖切索引符号（3）、表示局部放大图样在原图上的位置及本图样所在页码，应在被索引图样上使用详图索引符号，如下图：(a)本页索引方式 (b)整页索引方式(c)不同页索引方式 (d)标准图索引方式图详图索引符号（4）、表示各类设备（含设备、设施、家具、灯具等）的品种及对应的编号，应在图样上使用设备索引符号，如下图：设备索引符号3、引出线引出线起止符号可采用圆点绘制，也可采用箭头绘制（图）。
起止符号的大小应与本图样尺寸的比例相一致。
(a) (b)引出线起止符号多层构造或多个部位共用引出线，应通过被引出的各层或各部分，并以引出线起止符号指出相应位置。
引出线上的文字说明应符合现行国家标准《房屋建筑制图统一标准》GB/T 50001的规定（图）。
(a)多层构造共用引出线 (b)多个物象共用引出线共用引出线示意4、其他符号（1）、对称符号对称符号由对称线和分中符号组成。
对称线用细单点长划线绘制；分中符号用细实线绘制。
分中符号的表示可采用两对平行线、上端为三角形的十字交叉线或英文缩写。
采用平行线为分中符号时，应符合现行国家标准《房屋建筑制图统一标准》GB/T 50001的规定；采用十字交叉线为分中符号时，交叉线长度宜为25mm～35mm，对称线一端穿过交叉点，其端点与交叉线三角形上端平齐；采用英文缩写为分中符号时，大写英文CL置于对称线一端。
三类对称符号（2）连接符号连接符号应以折断线或波浪线表示需连接的位。
两部位相距过远时，连接符号两端靠图样一侧宜标注大写拉丁字母表示连接编号。
两个被连接的图样必须用相同的字母编号。
A A A AA A A A(a) (b)连接符号（3）转角符号转角符号以垂直线连接两端交叉线并加注角度符号表示。
转角符号用于表示立面的转折。
(a) (b)转角符号5、标高建筑室内装饰装修设计的标高应标注该设计空间的相对标高，以楼地面装饰完成面为±0.00。
标高符号可采用直角等腰三角形表示，也可采用涂黑的三角形或90º对顶角的圆，(a) (b) (c)(d) (e) (f)各类标高标高符号三、常用建筑装饰装修材料和设备图例序号名称图例备注1 夯实土壤————2砂砾石、碎砖三合土————3 大理石————4 毛石必要时注明石料块面大小及品种5 普通砖包括实心砖、多孔砖、砌块等砌体。
断面较窄不易绘出图例线时，可涂黑6 轻质砌块砖指非承重砖砌体7 轻钢龙骨纸面石膏板隔墙注明隔墙厚度8 饰面砖包括铺地砖、马赛克、陶瓷锦砖等9 混凝土1、指能承重的混凝土及钢筋混凝土；2、各种强度等级、骨料、添加剂的混凝土；3、在剖面图上画出钢筋时，不画图例线；4、断面图形小，不易画出图例线时，可涂黑10 钢筋混凝土11 多孔材料包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等12 纤维材料包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等13 泡沫塑料材料包括聚苯乙烯、聚乙烯、聚氨脂等多孔聚合物类材料14 密度板注明厚度15 实木1、上图为垫木、木砖或木龙骨，表面为粗加工；2、下图木制品表面为细加工；3、所有木制品在立面图中能见到细纹的，均可采用下图例（立面）16 胶合板（小尺度比例）注明厚度、材种（大尺度比例）17 木工板注明厚度18 饰面板注明厚度、材种19 木地板注明材种20 石膏板1、注明厚度；2、注明纸面石膏板、布面石膏板、防火石膏板、防水石膏板、圆孔石膏板、方孔石膏板等品种名称21 金属1、包括各种金属，注明材料名称；2、图形小时，可涂黑22 液体断面————平面23 玻璃砖1、为玻璃砖断面；2、注明厚度24 橡胶注明天然或人造橡胶25 普通玻璃断面————立面26磨砂玻璃为玻璃立面，应注明材质、厚度27夹层（夹绢、夹纸）玻璃为玻璃立面，应注明材质、厚度28镜面为镜子立面，应注明材质、厚度续表29 塑料包括各种软、硬塑料及有机玻璃等，应注明厚度30 胶应注明胶的种类、颜色等31 地毯为地毯剖面，应注明种类32 防水材料构造层次多或比例大时，应采用上图33 粉刷采用较稀的点34 窗帘箭头所示为开启方向建筑构造、装饰构造、配件图例表序号名称图例备注1 检查孔左图为明装检查孔右图为暗藏式检查孔2 孔洞————3 门洞h为门洞高度w为门洞宽度给排水图例序号名称图例序号名称图例1 生活给水管9 方形地漏2热水给水管10带洗衣机插口地漏3热水回水管11毛发聚集器4中水给水管12存水湾5排水明沟13闸阀6排水暗沟14角阀续表7 通气帽15 截止闸8 圆形地漏————————灯光照明图例序号名称图例序号名称图例1 艺术吊灯8 格栅射灯2 吸顶灯9300×1200日光灯盘日光灯管以虚线表示3 射墙灯10600×600日光灯盘日光灯管以虚线表示4冷光筒灯11暗灯槽5暖光筒灯12壁灯6射灯13水下灯7轨道射灯14 踏步灯。
消防、空调、弱电图例序号名称图例序号名称图例1 条形风口15电视器件箱2 回风口16 电视接口3 出风口17 卫星电视出线座4 排气扇18 音响出线盒5 消防出口19 音响系统分线盒6 消火栓20 电脑分线箱7 喷淋21 红外双鉴探头8 侧喷淋22 扬声器9 烟感23 吸顶式扬声器10温感24音量控制器11监控头25可视对讲室内主机12防火卷帘26可视对讲室外主机13电脑接口27弱电过路接线盒14xx接口————————开关、插座图例序号名称图例序号名称图例1插座面板（正立面）15带开关防溅二三极插座2xx接口（正立面）16三相四极插座3电视接口（正立面）17单联单控翘板开关4单联开关（正立面）18双联单控翘板开关5双联开关（正立面）19三联单控翘板开关6三联开关（正立面）20四联单控翘板开关7四联开关（正立面）21 声控开关8地插座（平面）22单联双控翘板开关9二极扁圆插座23双联双控翘板开关10二三极扁圆插座24三联双控翘板开关11二三极扁圆地插座25四联双控翘板开关12带开关二三极插座26配电箱13普通型三极插座27弱电综合分线箱14防溅二三极插座28xx分线箱(百度搜索，仅作参考)室内设计的常用尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75 正方形：长度75-90，高度4大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），一般方桌宽度120，90，75，西式高度68-72；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。
