目的：建立板蓝根颗粒的生产工艺规程。
范围：板蓝根颗粒的生产。
职责：生产管理部经理、质量管理部经理、车间主任、工艺员、班长、操作工、QA。
规程：1.品名、剂型与处方依据1.1通用名称：板蓝根颗粒汉语拼音：Banlangen chongji1.2剂型：颗粒剂1.3处方与处方依据项的说明1.3.1处方（共制成1000克）板蓝根 1400g (提取清膏1000g)蔗糖800g糊精520g乙醇（75%） 2000g1.3.2 处方依据项说明：药品的生产批文：国药准字H44024318批准时间：2003年1月24日质量标准编号：S-QC/C-074-002.生产工艺流程：↓↓↓↓↓→←←↓→↓ ←→ ↓一般生产区 三十万级生产区3.生产工艺操作与工艺技术参数中关键的注意事项： 3.1.操作过程与生产过程质量控制● 中药材按原辅料处理岗位标准操作规程采取拣选、剪选、刷擦等方法清除杂质或除去非药用部分，用饮用水对筛选后的药材漂洗。
● 按干燥岗位标准操作规程。
湿药材置于热风循环箱按热风循环干燥柜标准操作规程干燥，开启蒸汽阀、风机，箱内温度控制在75-80℃之间，干燥时限以生产100万克计算，约为2小时。
干燥过程中每两小时翻动一次。
收粒时水份应控制在3-5%范围内。
● 按工艺要求将药材切成2-3厘米的小段。
切制后的药材装洁净容器，贴标鉴注明名称、规格、批号、数量。
● 准确称取中药材置提取罐，加水煎煮2次，第一次2小时，第二次1小时，控制温度60-70℃，合并煎液。
●煎液过板框过滤器过滤，滤液置减压浓缩罐浓缩至适量，控制温度50℃，浓缩液在搅拌状态下加入乙醇，使含醇量为60%，静置12小时，沉淀用乙醇洗涤后过滤，滤液合并上清液中。
●浓缩罐内温度控制为80℃，上清液浓缩至相对密度为1.30-1.33的浸膏，装洁净容器，贴标鉴注明名称、规格、批号、数量、生产日期、操作者。
●车间化验室（中控室）按规定到中间站取浸膏进行检验，经测试，外观、含量、水份符合要求后即可进入下一工序。

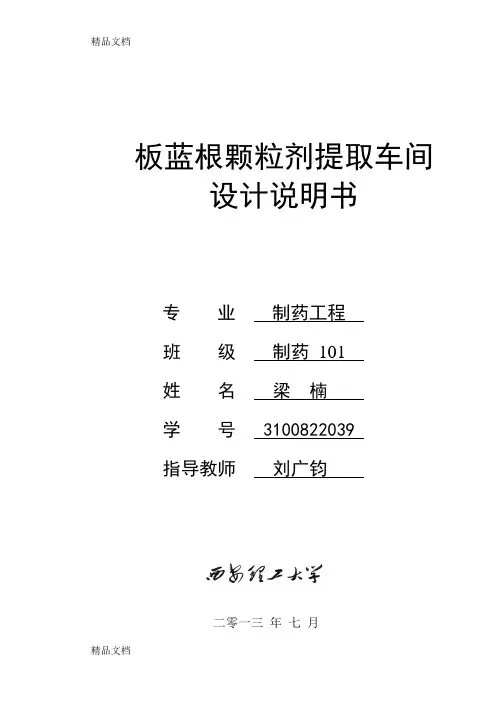

板蓝根颗粒剂提取车间设计说明书专业制药工程班级制药101姓名梁楠学号３100８2203９指导教师刘广钧二零一三年七月第一部分设计任务某药厂拟建年产2.5亿袋（１０g/袋，合２500吨/年）板蓝根颗粒剂的提取车间，年工作日３00天，三班生产,日有效工作时间2０小时。
第二部分生产工艺选择及流程设计一、板蓝根的前处理将板蓝根净选除杂、清洗、润药。
处理过的板蓝根切厚片后干燥,再经紫外消毒后去提取区域提取。
二、板蓝根的水提和浓缩取前处理合格的板蓝根,至多能在提取罐中加饮用水煎煮二次,第一次加药材6倍量饮用水煎煮2小时,第二次加药材4倍量饮用水煎煮１小时,合并煎液，过120目筛。
将滤液用外循环浓缩器(真空度０.06—0.07Mpa，温度７0℃－-80℃)浓缩至药液相对密度为１.２0(５0℃)备用。
三、板蓝根的醇沉和粗品浸膏的收集将浓缩液加工业乙醇使醇含量达60%,离心,除去蛋白质,回收乙醇,并浓缩药液至适量。
取上清液经减压浓缩罐（真空度０．06Ｍpa左右，温度8０℃以下）回收乙醇直至药液相对密度为1.26—１.２8（70℃－-80℃）。
浸膏在浸膏收集车(净化级别为三十万级)中装入密封的容积内。
若２4小时不能转入下道工序则需要入库贮存，冷库贮存时间不得超过5天。
四、工艺方框流程图图2：板蓝根水提方框工艺流程图图３：板蓝根醇沉方框工艺流程图五、工艺流程图见附图（1)。
第三部分 物料衡算和能量衡算一、物料衡算由于板蓝根产地不同,提取工艺不同，最后板蓝根多糖的得率也不同。
经查阅文献,板蓝根的得率在２0％~3０%之间。
为了方便计算,假设该工艺条件下，板蓝根多糖的得率为25%。
采用水提醇沉法进行工艺设计，板蓝根年生产量2５00吨,则年投入药材量(忽略前处理过程药材损失)为10000吨。
年工作日为3０0天，每天三班倒（3批／天），有效工作时间为20小时,则可得出如下数据:每天投入药材量：10000/30033.3333W ==吨; 每批投入药材量：'/311.1111W W ==吨； 每批有效工作时间: 6.6667h =小时。
板蓝根颗粒剂提取车间设计说明书专业制药工程班级制药101姓名梁楠学号 3100822039指导教师刘广钧二零一三年七月第一部分设计任务某药厂拟建年产2.5亿袋（10g/袋，合2500吨/年）板蓝根颗粒剂的提取车间，年工作日300天，三班生产，日有效工作时间20小时。
第二部分生产工艺选择及流程设计一、板蓝根的前处理将板蓝根净选除杂、清洗、润药。
处理过的板蓝根切厚片后干燥，再经紫外消毒后去提取区域提取。
二、板蓝根的水提和浓缩取前处理合格的板蓝根，至多能在提取罐中加饮用水煎煮二次，第一次加药材6倍量饮用水煎煮2小时，第二次加药材4倍量饮用水煎煮1小时，合并煎液，过120目筛。
将滤液用外循环浓缩器（真空度0.06—0.07Mpa，温度70℃--80℃）浓缩至药液相对密度为1.20(50℃)备用。
三、板蓝根的醇沉和粗品浸膏的收集将浓缩液加工业乙醇使醇含量达60%，离心，除去蛋白质，回收乙醇，并浓缩药液至适量。
取上清液经减压浓缩罐（真空度0.06Mpa左右，温度80℃以下）回收乙醇直至药液相对密度为1.26—1.28（70℃--80℃）。
浸膏在浸膏收集车（净化级别为三十万级）中装入密封的容积内。
若24小时不能转入下道工序则需要入库贮存，冷库贮存时间不得超过5天。
四、工艺方框流程图图1：板蓝根前处理方框工艺流程图图2：板蓝根水提方框工艺流程图图3：板蓝根醇沉方框工艺流程图五、工艺流程图见附图（1）。
第三部分 物料衡算和能量衡算一、物料衡算由于板蓝根产地不同，提取工艺不同，最后板蓝根多糖的得率也不同。
经查阅文献，板蓝根的得率在20%~30%之间。
为了方便计算，假设该工艺条件下，板蓝根多糖的得率为25%。
采用水提醇沉法进行工艺设计，板蓝根年生产量2500吨，则年投入药材量（忽略前处理过程药材损失）为10000吨。
年工作日为300天，每天三班倒（3批/天），有效工作时间为20小时，则可得出如下数据：每天投入药材量：10000/30033.3333W ==吨； 每批投入药材量：'/311.1111W W ==吨； 每批有效工作时间： 6.6667h =小时。
课程设计论文题目: 年产2亿袋板蓝根颗粒剂车间工艺设计学院轻工化工学院专业班级 12制药工程（1）班组员姓名马展鹏 3112001673 （组长）吴健辉 3112001677陈少茹 3212001684韩冬秀 3212001687韦增晖 3212001696叶芷欣 3212001700 指导老师谭伟2015年12月目录一、设计任务与分工 (5)二、产品概述 (6)三、生产处方 (6)3.1 所用原辅材料清单 (6)3.2 生产处方 (6)四、生产工艺规程与物料衡算图表 (6)五、生产操作过程及工艺条件 (9)5.1药材炮制 (9)5.2药材炮制收率 (9)5.3 提取: (9)5.3.1 领料 (9)5.3.2 煎煮 (9)5.3.3 醇沉 (9)5.3.4 回收乙醇并浓缩 (9)5.3.5制粒 (10)六、生产过程的质量监控要求： (10)七、原辅料、包装材料、中间体（半成品）、成品质量标准 (11)7. 1原辅料质量标准及检验规程 (11)7.2中间体（半成品）质量标准及检验规程 (12)7.3成品质量标准及检验规程 (12)八、消耗定额和物料平衡 (12)8.1. 物料消耗定额计算及损耗率 (12)8.2 各工序物料平衡 (13)九、设备选型 (15)9.1提取罐设备 (15)9.2醇沉罐 (15)9.3浓缩罐 (16)9.4粉碎设备 (16)9.5制粒设备 (16)9.6干燥设备 (18)9.7制粒机选型 (18)9.8 包装设备的选型 (19)十、主要设备和生产能力 (21)十一、工艺管道的选择 (21)11.1 中国的GMP对于管道设计安装要求 (21)11.2中国的GMP对于管道材质要求 (22)11.3管道的连接 (22)11.4阀门的选择 (23)11.5 各工艺设备材质的选择 (23)十二、工艺卫生要求 (24)十三、技术安全与劳动保护 (25)13.1技术安全 (25)13.2劳动保护 (25)13.3劳动组织、岗位定员 (26)3.1劳动组织与岗位定员 (26)13.4环境保护 (26)13.5附录一：变更控制及登记表 (26)十四、各种车间设计布局图 (27)14.1带控制点的工艺流程图 (27)14.2车间平面布置图 (27)14.3设备平面布置图 (27)14.4车间人流物流走向图 (27)14.5洁净区平面压差布局图 (27)14.6管道、空调管路布置图 (27)摘要本次设计主要是针对板蓝根经过一系列工艺过程加工为板蓝根颗粒的生产车间及设备的设计。

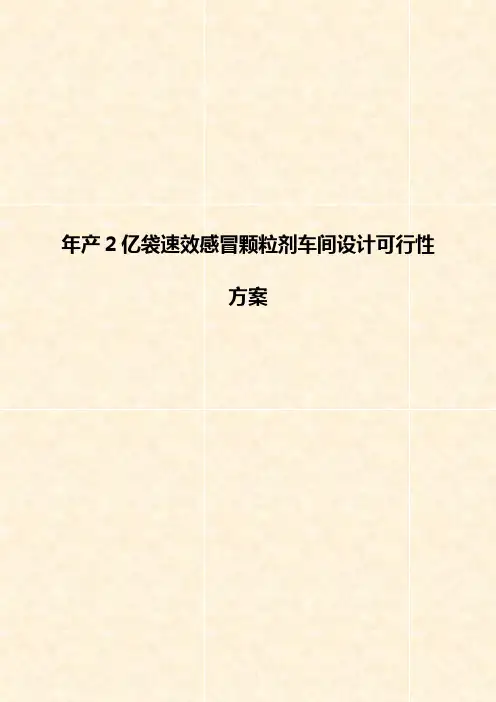

年产2亿袋速效感冒颗粒剂车间设计可行性方案目录1.前言 ................................................ ................................................... ................................................... .. (1)课题研究背景和意义 ................................................ ................................................... ............................. 1 设计任务 ................................................ ................................................... ............................................... 2 2.工艺流程设计 ................................................ ................................................... ................................................ 3 3.物料衡算[3] ............................................... ................................................... ...................................................4 药物处方 ................................................ ................................................... .. (4)药物颗粒质量计算 ................................................ ................................................... ................................. 5 包装材料计算 ................................................ ................................................... ........................................ 5 4.设备的选型 ................................................ ................................................... ...................................................5 粉碎设备 ................................................ ................................................... ...............................................6 筛分设备 ................................................ ................................................... ............................................... 6 制粒设备 ................................................ ................................................... ............................................... 7 干燥设备 ................................................ ................................................... ............................................... 7 5. 工艺论证 ................................................ ................................................... . (7)配料、混合论证 ................................................ ................................................... .................................... 8 制软材工艺论证 ................................................ ........................................................................................ 8 制粒工艺论证 ................................................ ................................................... ........................................ 8 挤压制粒法 ................................................ ................................................... ......................................... 8 转动制粒法 ................................................ ................................................... ......................................... 8 复合制粒法 ................................................ ................................................... ......................................... 8 高速搅拌制粒：............................................... ................................................... ................................... 8 干燥方法及设备选型论证 ................................................ ................................................... ...................... 9 常压干燥 ................................................................................................... .......................................... 10 减压干燥 ................................................ ................................................... (10)喷雾干燥 ................................................ ................................................... .......................................... 10 流化燥 ................................................ ................................................... .............................................. 10 整粒工艺论证： .............................................. ................................................... ..................................... 11 6、工厂的平面设计： .............................................. ................................................... .................................. 11 6、三废的处理： .............................................. ................................................... (12)1.前言课题研究背景和意义20XX年速克感冒系列药品开始在我国市场逐渐出现，其主要包括速克感冒片剂、速克感冒胶囊、速克感冒颗粒等。

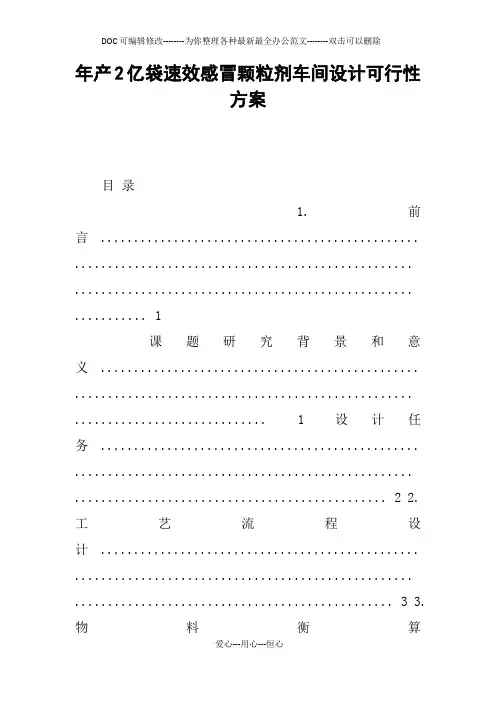

年产2亿袋速效感冒颗粒剂车间设计可行性方案目录1.前言 ................................................ ................................................... ................................................... .. (1)课题研究背景和意义 ................................................ ................................................... ............................. 1 设计任务 ................................................ ................................................... ............................................... 2 2.工艺流程设计 ................................................ ................................................... ................................................ 3 3.物料衡算[3] ............................................... ................................................... ...................................................4 药物处方 ................................................ ................................................... .. (4)药物颗粒质量计算 ................................................ ................................................... ................................. 5 包装材料计算 ................................................ ................................................... ........................................ 5 4.设备的选型 ................................................ ................................................... ...................................................5 粉碎设备 ................................................ ................................................... ...............................................6 筛分设备 ................................................ ................................................... ............................................... 6 制粒设备 ................................................ ................................................... ............................................... 7 干燥设备 ................................................ ................................................... ............................................... 7 5. 工艺论证 ................................................ ................................................... . (7)配料、混合论证 ................................................ ................................................... .................................... 8 制软材工艺论证 ................................................ ........................................................................................ 8 制粒工艺论证 ................................................ ................................................... ........................................ 8 挤压制粒法 ................................................ ................................................... ......................................... 8 转动制粒法 ................................................ ................................................... ......................................... 8 复合制粒法 ................................................ ................................................... ......................................... 8 高速搅拌制粒：............................................... ................................................... ................................... 8 干燥方法及设备选型论证 ................................................ ................................................... ...................... 9 常压干燥 ................................................................................................... .......................................... 10 减压干燥 ................................................ ................................................... (10)喷雾干燥 ................................................ ................................................... .......................................... 10 流化燥 ................................................ ................................................... .............................................. 10 整粒工艺论证： .............................................. ................................................... ..................................... 11 6、工厂的平面设计： .............................................. ................................................... .................................. 11 6、三废的处理： .............................................. ................................................... (12)1.前言课题研究背景和意义20XX年速克感冒系列药品开始在我国市场逐渐出现，其主要包括速克感冒片剂、速克感冒胶囊、速克感冒颗粒等。
板蓝根颗粒剂提取车间设计说明书专业制药工程班级制药101姓名梁楠学号 3100822039指导教师刘广钧二零一三年七月第一部分 设计任务某药厂拟建年产2.5亿袋（10g/袋，合2500吨/年）板蓝根颗粒剂的提取车间，年工作日300天，三班生产，日有效工作时间20小时。
第二部分 生产工艺选择及流程设计一、板蓝根的前处理将板蓝根净选除杂、清洗、润药。
处理过的板蓝根切厚片后干燥，再经紫外消毒后去提取区域提取。
二、板蓝根的水提和浓缩取前处理合格的板蓝根，至多能在提取罐中加饮用水煎煮二次，第一次加药材6倍量饮用水煎煮2小时，第二次加药材4倍量饮用水煎煮1小时，合并煎液，过120目筛。
将滤液用外循环浓缩器（真空度0.06—0.07Mpa ，温度70℃--80℃）浓缩至药液相对密度为1.20(50℃)备用。
三、板蓝根的醇沉和粗品浸膏的收集将浓缩液加工业乙醇使醇含量达60%，离心，除去蛋白质，回收乙醇，并浓缩药液至适量。
取上清液经减压浓缩罐（真空度0.06Mpa 左右，温度80℃以下）回收乙醇直至药液相对密度为1.26—1.28（70℃--80℃）。
浸膏在浸膏收集车（净化级别为三十万级）中装入密封的容积内。
若24小时不能转入下道工序则需要入库贮存，冷库贮存时间不得超过5天。
四、工艺方框流程图图1：板蓝根前处理方框工艺流程图除杂板蓝根原药材清洗切厚片干燥紫外消毒提取区域润药图2：板蓝根水提方框工艺流程图图3：板蓝根醇沉方框工艺流程图五、工艺流程图见附图（1）。
三十万洁净区上 清 液浓缩液 60%工业乙醇离心除蛋白浓缩回收乙醇减压浓缩罐浓缩浸膏收集车装密封容器冷库储存三十万级洁净区 提取罐2水提净板蓝根 提取罐1水提过120目筛外循环浓缩器浓缩存放第三部分 物料衡算和能量衡算一、物料衡算由于板蓝根产地不同，提取工艺不同，最后板蓝根多糖的得率也不同。
经查阅文献，板蓝根的得率在20%~30%之间。
为了方便计算，假设该工艺条件下，板蓝根多糖的得率为25%。
模板使用说明（请在使用前详细阅读此说明！）1、各部分容可以直接打字输入，也可使用粘贴功能，但要保证粘贴容格式正确。
2、目录为自动生成模式，不要修改目录，论文完成后请右键单击目录区域，选择“更新域”即可。
各级标题一定要使用相应标题格式，否则在目录里不能体现。
3、论文中各种行间距请自行调整。
4、如本模板和《理工大学本科毕业设计（论文）撰写规》的规定不一至，以《理工大学本科毕业设计（论文）撰写规》的规定为准。
本模板仅供参考，请严格按照《理工大学本科毕业设计（论文）撰写规》完成论文。
如不会使用word的模板功能，请自行按《理工大学本科毕业设计（论文）撰写规》完成论文。
（请在完成论文后，打印论文前，删除本页容！）年处理2000吨板蓝根药材提取车间工艺设计摘要板蓝根是我国一味传统中药，是大青叶、菘蓝等的干燥茎、根，始载于《神农本草经》，在我国有着悠久的临床治疗历史。
板蓝根中可提取出多种化学成份，如:靛蓝、靛玉红、氨基酸、有机酸等有效物质，能够有效防治流行性乙型肝炎、急慢性肝炎、流行性腮腺炎、骨髓炎等病症，在抗菌、抗病毒、抗免疫系统疾病方面也有着很好疗效。
板蓝根颗粒剂因为其方便有效特点应用较广，本文将结合国家GMP车间设计相关规定，设计板蓝根提取车间。
主要对板蓝根颗粒剂的前处理和提取工艺进行讨论优化：前处理的工艺选择，水提醇沉与醇提水沉的优缺点，用正交试验法优化选出板蓝根提取的最佳工艺，设计提取车间工艺流程。
按照设计任务书给出数据进行物料衡算与热量衡算，计算车间的生产处理能力，根据计算结果进行设备选型，使满足车间生产要求。
最后进行车间平面布置，车间将按照传统四层设计。
车间的辅助设施设计也要符合国家规定，三废排出、安全防护等方面也会根据车间特点进行相应布局。
关键词板蓝根；提取；浓缩；车间设计Years processing 2000 tons of root of medicinal materials extraction workshopsengineeringAbstractRoot of the SARS virus has good why the curative effect? Why in Shanghai armour liver prowled the root when big popular? But times across, root of why influenza can play an important role again? Recently, guangzhou baiyun mountain hutchison whampoa TCM Co., LTD and state medical school first affiliated hospital virus lab reach agreement, will in the medical association member zhong nanshan devoted himself under the guidance of "TCM, the parties association study of antibiotic" root of antiviral mechanism. Root of medicine for nearly thousand years of history, has long been widely used in cold, especially the flu prevention, when the virus temperament popular, played the role of big root. However, the action mechanism and the root of the active ingredient in antiviral action still clear. According to expert analysis, root of at least three advantages. One is the application foundation. Baiyun mountain root of particles of market at present rate of 60%, are widely used in many areas are based, is consumer and the doctor's first drug. 2 it is technology accumulation. Yunshan root produced in the country's largest medicinal herbs first base, and the GAP of the fingerprint of using international advanced technology, and strictly control product quality. Third, and most important, is scientific research strength. According to introducing, this study will be in the international first-class virus expert academician nanbert zhong, under the guidance of Singapore studies abroad by just returning from a ZhangWeiDong of a research dr in baiyun mountain root for quality object, to particle flu virus, herpes virus virus for dozens of in vitro and in vivo from immunology, experiment research, discusses the root of such party irological antiviral mechanism. Guangzhou baiyun mountain hutchison whampoa Chinese medicine academy, said dr CengLingJie modern, the study not only help to furtherperfect blue root production link, improve product quality, still can let more people understanding Chinese root, which helps to explore international market.Keywords Root; Antiviral; Extraction; Workshop design目录摘要 (I)Abstract ...................................................... I I第1章绪论 (7)1.1 板蓝根的来源 (7)1.2 板蓝根的化学成分 (7)1.3 板蓝根的药理作用 (7)1.3.1 抗肿瘤作用 (7)1.3.2 抗菌作用 (8)1.3.3 抗病毒作用 (8)1.4 中药提取方法与应用 (9)1.5 主要设计容 (10)第2章生产工艺设计 (12)2.1 前处理 (12)2.1.1 风选 (12)2.1.2 洗药 (12)2.1.3 切片 (12)2.1.4 投药 (12)2.2 药物有效成分的提取与浓缩 (12)2.2.1 提取方法比较 (12)2.2.2 水提液浓缩 (13)2.2.3 醇沉 (14)2.3 干燥得浸膏 (14)2.4 生产工艺流程 (15)2.5 制药场总体设计 (16)2.5.1 总体设计原则 (16)2.5.2 车间布局原则 (17)2.6 本章小节 (17)第3章物料衡算及设备选型 (18)3.1 物料衡算 (18)3.1.1 生产制度 (18)3.1.2 前处理车间物料衡算 (18)3.1.3 提取车间物料衡算 (18)3.2 计算与设备选型 (19)3.2.1 预处理设备 (20)3.2.2 前处理车间技术要求 (20)3.2.3 提取及浓缩设备 (20)3.3 设备总表 (22)3.4 车间工艺平面布置说明 (22)3.5 车间技术要求 (23)3.6 本章小节 (23)第4章辅助设施设计 (25)4.1 辅助设施 (25)4.1.1 配电室 (25)4.1.2 通风 (25)4.1.3 洗手间、更衣间、消毒间和清洗间 (25)4.1.4 满足土建要求 (25)4.1.5 楼梯、安全门与人员通道 (25)4.1.6 采光 (25)4.1.7 办公区域 (26)4.2 环境保护与三废处理 (26)4.2.1 废气 (26)4.2.2 废水 (26)4.2.3 废渣 (26)4.2.4 环境保护 (26)4.3 安全防护 (27)4.3.1 醇沉工段 (27)4.3.2 职业安全卫生 (27)4.3.3 设备的安装 (27)4.3.4 安全操作 (27)4.4 其它 (28)4.5 本章小节 (28)结论 (29)致 (30)参考文献 (31)附录A (32)附录B (35)第1章绪论1.1板蓝根的来源白云山板蓝根为板蓝根之中最为著名的板蓝根。
