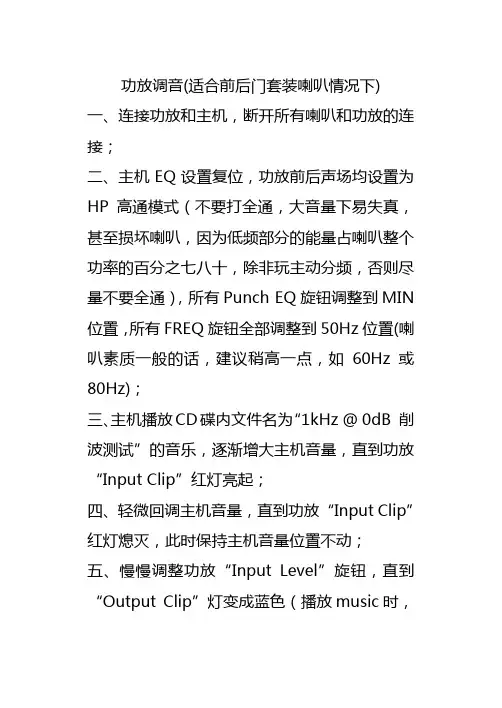

功放调音(适合前后门套装喇叭情况下) 一、连接功放和主机，断开所有喇叭和功放的连接；
二、主机EQ设置复位，功放前后声场均设置为HP高通模式（不要打全通，大音量下易失真，甚至损坏喇叭，因为低频部分的能量占喇叭整个功率的百分之七八十，除非玩主动分频，否则尽量不要全通），所有Punch EQ旋钮调整到MIN 位置，所有FREQ旋钮全部调整到50Hz位置(喇叭素质一般的话，建议稍高一点，如60Hz或80Hz)；
三、主机播放CD碟内文件名为“1kHz @ 0dB 削波测试”的音乐，逐渐增大主机音量，直到功放“Input Clip”红灯亮起；
四、轻微回调主机音量，直到功放“Input Clip”红灯熄灭，此时保持主机音量位置不动；
五、慢慢调整功放“Input Level”旋钮，直到“Output Clip”灯变成蓝色（播放music时，
是红蓝交替的），“Input Level”调整完毕，这个旋钮保持不动；
六、主机调整到正常欣赏音量，适当调整Punch EQ旋钮。
雅马哈rxv367功放中文说明书雅马哈rxv367功放是一款高质量的音频设备，具有出色的音质和强大的功率输出。
本说明书将详细介绍该功放的特点、功能和使用方法，帮助用户正确使用和调试设备，以获得最佳的音频体验。
一、产品特点1. 高保真音质：雅马哈rxv367功放采用先进的数字音频处理技术，能够还原原始音频信号，提供清晰、细腻、真实的音质效果。
2. 强大的功率输出：该功放具有高达120瓦特的功率输出，能够满足不同音乐场景的需求，让音乐更加震撼人心。
3. 多种音频输入接口：支持多种音频输入接口，包括HDMI、光纤、同轴、RCA等，方便用户连接不同的音频源设备。
4. 多种音频输出接口：提供多种音频输出接口，包括HDMI、扬声器、耳机等，可灵活应对不同的音频输出需求。
5. 多功能遥控器：配备一款多功能遥控器，用户可以方便地控制功放的各项功能，包括音量调节、音频源切换等。
6. 易于操作：功放采用直观的操作界面和简单的按钮布局，即使对音频设备不熟悉的用户也能轻松上手。
二、功能介绍1. 音频调节：雅马哈rxv367功放内置了多种音频调节功能，包括音量调节、音调调节、均衡器等，用户可以根据个人喜好进行调整，达到更好的音频效果。
2. 音频模式选择：该功放提供多种音频模式选择，包括立体声、环绕声、剧院模式等，用户可以根据不同的音乐类型和场景选择适合的模式，获得更加沉浸式的音频体验。
3. 多通道输出：功放支持多通道输出，用户可以连接多个扬声器，实现立体声、环绕声等多声道的播放效果，营造出更加逼真的音乐环境。
4. 音频延迟调节：功放提供音频延迟调节功能，用户可以根据实际情况调整音频延迟，避免画面与声音不同步的问题。
5. 自动校准：该功放配备自动校准功能，能够根据环境和扬声器的特性进行智能调整，提供更加适合当前环境的音频效果。
三、使用方法1. 连接音频源设备：首先，将音频源设备（如电视、DVD播放器等）通过HDMI、光纤、同轴或RCA等接口连接到功放的输入端口。
音响音量调节技巧音响是我们日常生活中常用的电子设备之一，它能够为我们带来高品质的音频体验。
然而，很多人在使用音响时遇到了一些问题，比如音量过大或过小，导致音质变差或者无法满足自己的需求。
在本文中，我将分享一些音响音量调节的技巧，帮助大家更好地使用音响设备。
1. 调节音源设备音量首先，我们需要注意音源设备（比如手机、电脑、MP3等）的音量调节。
音源设备通常具有独立的音量控制按钮或滑条。
通过调节音源设备的音量，我们可以控制音响的整体音量。
在使用音源设备时，将音量适度调整到一个舒适的水平，避免出现过大或过小的音量。
2. 调节音响本身的音量除了调节音源设备的音量外，音响本身也通常有自己的音量控制按钮或旋钮。
通过调节音响的音量，我们可以更精确地控制声音的大小。
在调节音响音量时，最好从较低的音量开始，逐渐调高。
这样可以避免突然的音量变化对听觉造成不适。
3. 找到合适的音量每个人对音量的敏感度不同，因此需要找到适合自己的音量水平。
一般来说，音响的音量宜保持在一个舒适的水平，既不会造成听觉疲劳，也不会影响周围的环境。
4. 利用音效调节器现代音响设备通常配备有各种音效调节器，比如均衡器、混响效果等。
通过合理使用这些音效调节器，我们可以改变音乐的音色和音场，从而达到更好的音质效果。
然而，在使用音效调节器时，需要注意不要过度调节，以免影响音质质量。
5. 考虑音响与空间的关系音响的放置位置和音量调节也应与房间的大小和布置相匹配。
如果房间比较小，适当减小音响的音量，以免对听觉造成过大的压力。
而在较大的房间中，适当提高音响的音量，以免音质过于稀薄。
总结起来，音响音量调节是一门技术活，需要我们在实际使用中不断摸索和调试。
通过合理调节音源设备、音响本身的音量，找到合适的音量水平，利用音效调节器以及考虑音响与空间的关系，我们可以获得更好的音频体验。
希望以上的音响音量调节技巧能帮助到大家，让我们享受到更好的音乐和声音。
结束。
音响调节音量操作规程音响调节音量是我们在使用音响设备时常常需要进行的操作之一。
正确地调节音量能够保证音响设备的正常使用，同时也有助于提升音频体验。
本文将介绍音响调节音量的操作规程，以帮助读者正确地使用音响设备。
一、调节音量的准备工作在开始调节音量之前，需要进行一些准备工作，以确保音响设备的正常运行。
首先，检查音响设备的接线是否牢固，确保音箱与音源设备之间的连接良好。
其次，确认音响设备的电源已经打开，并且音源设备（如电脑、手机等）与音响设备已经连接成功。
最后，确保音响设备的音量控制按钮或旋钮处于中间位置，以避免在开始调节音量时出现不必要的音量过高或过低情况。
二、调节音量的步骤1. 找到音响设备上的音量控制按钮或旋钮。
大多数音响设备上都有专门的音量控制按钮或旋钮，用于调节音量大小。
这些按钮或旋钮通常位于音响设备的正面或侧面，以便用户方便地进行调节。
2. 调节音量时需逐步增减。
调节音量时，应该逐步增加或减小音量，而不是突然调至最大或最小音量。
这样可以避免突然出现的高音量对听觉造成伤害，也可以更好地控制音量大小。
建议每次调节音量时，将音量按钮或旋钮逐步旋转，直到达到所需的音量大小。
3. 定期检查音量是否过高。
在使用音响设备过程中，需要定期检查当前音量是否过高。
高音量对听觉有害，容易导致听力受损。
如果发现音量过高，应立即减小音量，以保护听觉健康。
4. 根据使用环境调节音量大小。
在不同的使用环境下，调节音量的大小可能会有所不同。
例如，在较为安静的室内环境下，音响设备的音量可以设置得较低；而在嘈杂的户外环境中，可能需要适当增加音量才能达到良好的音效效果。
因此，根据实际使用环境的噪音情况，合理调节音响设备的音量大小。
5. 注意低音量时的效果。
在调节音量时，不仅要关注高音量是否过大，还要注意低音量是否过低。
有些音响设备在低音量时可能会失真或无法正常工作，这会影响音频的音质。
因此，在调节音量时，留意低音量时的效果，确保音质正常。
音响功放使用操作方法音响功放的使用操作方法包括设置连接、音频调节、音乐播放等方面，下面详细介绍：一、设置连接：1. 打开音响功放，将其置于适当的位置，确保通风良好，避免堵塞散热口。
2. 将音响功放连接到电源线并接通电源。
确保电压与功放标识一致。
3. 音源连接：可以通过RCA，XLR，光纤等接口将播放设备（如CD机、MP3播放器等）与功放连接。
将音源设备的输出接口与功放的输入接口相对应连接。
二、音频调节：1. 主音量调节：根据实际需求调整主音量，注意避免过大或过小的音量对听力造成伤害或失真。
2. 低音控制：根据音源的特点和个人喜好，调整低音的音量。
顺时针旋转增加低音，逆时针旋转减小低音。
3. 中音控制：根据音源的特点和个人喜好，调整中音的音量。
顺时针旋转增加中音，逆时针旋转减小中音。
4. 高音控制：根据音源的特点和个人喜好，调整高音的音量。
顺时针旋转增加高音，逆时针旋转减小高音。
5. 平衡调节：如果您使用的是立体声音响功放，可以通过调节平衡控制来调整左右声道的平衡。
三、音乐播放：1. 选择音源：在音源设备上选择您想要播放的音乐来源，如CD、MP3、收音等。
2. 调整音量：在功放上调整主音量，确保适合您的听觉需求。
3. 开启音源设备并播放音乐：按音源设备的开关按钮，确保设备处于播放状态。
播放音乐后，您将听到声音从音响功放发出。
四、其他操作：1. EQ调节：如果您的功放上有EQ控制，您可以根据需求调整不同频段的音量，以达到更好的音效。
2. 变调：某些音响功放具有变调功能，您可以根据音乐类型或个人喜好调整声音的高低音，以改变音乐的效果。
3. 测试音效：功放通常会提供测试音源，您可以按下测试按钮来测试不同频率的音效，以检查音响的工作状况。
4. 保养与保护：按照功放设备的说明书来正确操作设备，并定期清洁、保养设备，确保其正常工作，并延长使用寿命。
需要注意以下几点：1. 在操作过程中，应注意功放设备的使用说明书，遵循使用要求和警告，以免造成安全问题。

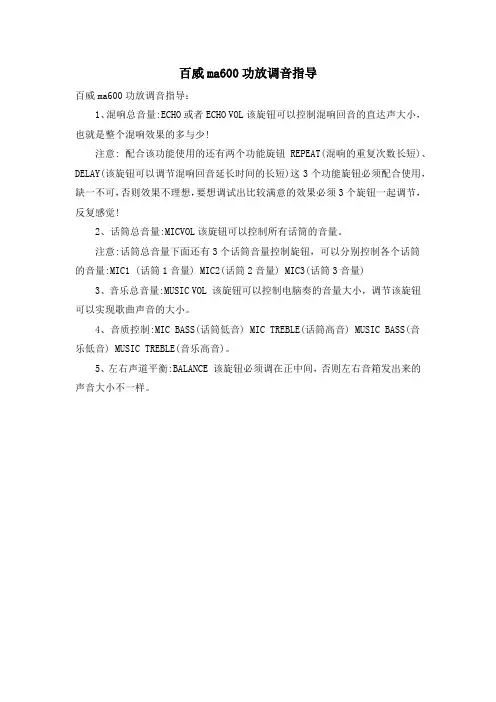

百威ma600功放调音指导
百威ma600功放调音指导：
1、混响总音量:ECHO或者ECHO VOL该旋钮可以控制混响回音的直达声大小，也就是整个混响效果的多与少!
注意: 配合该功能使用的还有两个功能旋钮REPEAT(混响的重复次数长短)、DELAY(该旋钮可以调节混响回音延长时间的长短)这3个功能旋钮必须配合使用，缺一不可，否则效果不理想，要想调试出比较满意的效果必须3个旋钮一起调节，反复感觉!
2、话筒总音量:MICVOL该旋钮可以控制所有话筒的音量。
注意:话筒总音量下面还有3个话筒音量控制旋钮，可以分别控制各个话筒的音量:MIC1 (话筒1音量) MIC2(话筒2音量) MIC3(话筒3音量)
3、音乐总音量:MUSIC VOL 该旋钮可以控制电脑奏的音量大小，调节该旋钮可以实现歌曲声音的大小。
4、音质控制:MIC BASS(话筒低音) MIC TREBLE(话筒高音) MUSIC BASS(音乐低音) MUSIC TREBLE(音乐高音)。
5、左右声道平衡:BALANCE 该旋钮必须调在正中间，否则左右音箱发出来的声音大小不一样。

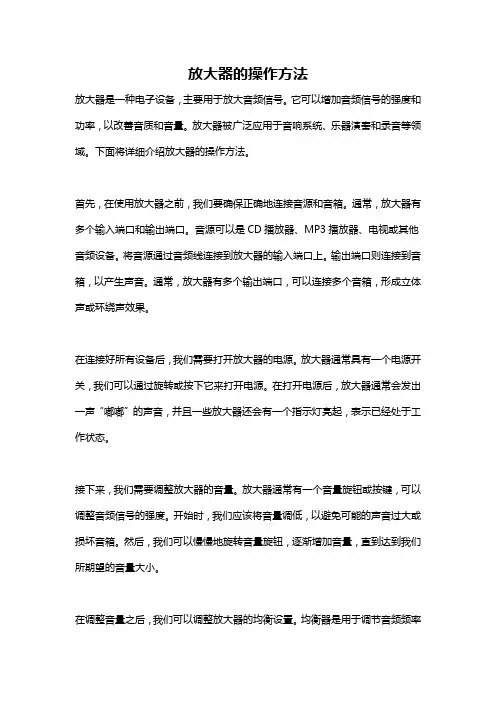

放大器的操作方法放大器是一种电子设备，主要用于放大音频信号。
它可以增加音频信号的强度和功率，以改善音质和音量。
放大器被广泛应用于音响系统、乐器演奏和录音等领域。
下面将详细介绍放大器的操作方法。
首先，在使用放大器之前，我们要确保正确地连接音源和音箱。
通常，放大器有多个输入端口和输出端口。
音源可以是CD播放器、MP3播放器、电视或其他音频设备。
将音源通过音频线连接到放大器的输入端口上。
输出端口则连接到音箱，以产生声音。
通常，放大器有多个输出端口，可以连接多个音箱，形成立体声或环绕声效果。
在连接好所有设备后，我们需要打开放大器的电源。
放大器通常具有一个电源开关，我们可以通过旋转或按下它来打开电源。
在打开电源后，放大器通常会发出一声“嘟嘟”的声音，并且一些放大器还会有一个指示灯亮起，表示已经处于工作状态。
接下来，我们需要调整放大器的音量。
放大器通常有一个音量旋钮或按键，可以调整音频信号的强度。
开始时，我们应该将音量调低，以避免可能的声音过大或损坏音箱。
然后，我们可以慢慢地旋转音量旋钮，逐渐增加音量，直到达到我们所期望的音量大小。
在调整音量之后，我们可以调整放大器的均衡设置。
均衡器是用于调节音频频率响应的控制器。
放大器通常具有低音、中音和高音的均衡器控制，我们可以通过调整它们来增强或减少某一频率的音乐效果。
不同音乐类型和音箱性能可能需要不同的均衡器设置，所以我们可以通过尝试不同的设置来找到最佳音质。
此外，一些高级放大器还提供其他调整选项，例如混响和深度控制。
混响可以模拟不同的音频环境，例如演唱会厅或卧室，以增加音乐的空间感。
深度控制则可以调整音频信号的动态范围，以增加音乐的层次感和细节。
在使用放大器时，我们还需要注意以下几点。
首先，不要将音量调得太高，以避免损坏音箱或耳朵。
其次，避免将放大器暴露在潮湿或高温的环境中，以防止电路损坏。
此外，定期清洁放大器的表面和插孔，以保持良好的工作状态。
最后，当我们不再使用放大器时，应该及时关闭电源，以节省能源并延长放大器的使用寿命。
音响系统的音量均衡调节音响系统的音量均衡调节在音频领域中具有重要的作用。
它可以通过调整各个频段的音量来获得更加平衡和清晰的音质效果。
本文将介绍音响系统音量均衡调节的原理、常用的调节方式以及如何正确地进行音量均衡设置。
一、音响系统音量均衡调节的原理音量均衡调节是通过调整不同频段的音量来改变音频输出的频率响应曲线，达到音质优化的效果。
在音响系统中，通常会划分为低音、中音和高音三个频段。
通过增加或减小各个频段的音量，可以有效地改善音质表现，使不同频段的声音得到更好的平衡。
二、常用的音量均衡调节方式1. 手动调节手动调节是最常见的音量均衡调节方式。
通常在音响系统的面板上设有音量均衡控制旋钮或按钮，用户可以根据个人喜好和音频源的特点来手动调节各个频段的音量。
这种方式简单直接，容易上手，但需要用户有一定的音频知识和调节经验才能获得满意的效果。
2. 预设音效模式许多高级音响系统提供了多种预设音效模式，例如摇滚、流行、古典、电影等。
用户可以根据不同的音乐类型或娱乐需求选择合适的音效模式，系统会自动调节各个频段的音量，以获得更加适合当前音频源的音质表现。
3. 自动均衡系统一些高端音响系统还配备了自动均衡系统，可以实时监测音频输入并根据音频特性自动调节各个频段的音量。
这种方式相对智能化，用户只需进行简单的设置，系统会根据音频信号的特点进行自动调节，提供更加精确和符合要求的音质效果。
三、正确的音量均衡设置技巧在进行音量均衡调节时，有几个技巧是需要注意的：1. 熟悉音频源不同的音频源（如音乐、电影、游戏）具有不同的声音特点，应根据音频源的特点来选择合适的音量均衡模式或手动调节参数。
例如，在播放重低音音乐时，可以适度提高低音频段的音量，以凸显低音效果；而在观看电影时，则应尽量保持各个频段的平衡。
2. 避免过度调节在进行音量均衡调节时，应避免过度增加或减小某个频段的音量。
过度增加低音频段的音量会导致失真和杂音增加，而过度减小高音频段的音量则会导致音频细节不清晰。

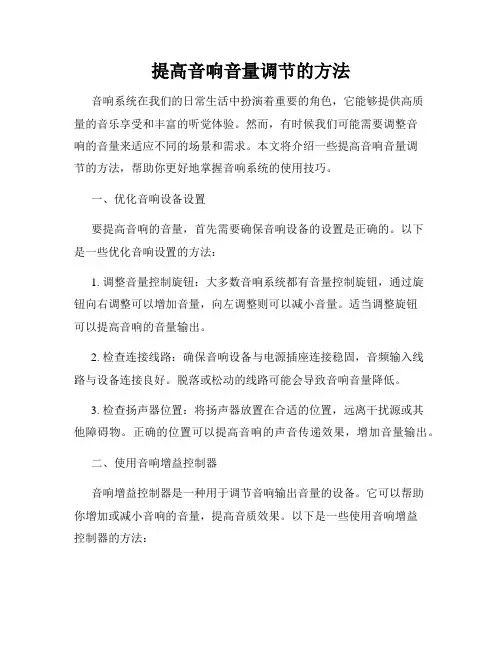

提高音响音量调节的方法音响系统在我们的日常生活中扮演着重要的角色，它能够提供高质量的音乐享受和丰富的听觉体验。
然而，有时候我们可能需要调整音响的音量来适应不同的场景和需求。
本文将介绍一些提高音响音量调节的方法，帮助你更好地掌握音响系统的使用技巧。
一、优化音响设备设置要提高音响的音量，首先需要确保音响设备的设置是正确的。
以下是一些优化音响设置的方法：1. 调整音量控制旋钮：大多数音响系统都有音量控制旋钮，通过旋钮向右调整可以增加音量，向左调整则可以减小音量。
适当调整旋钮可以提高音响的音量输出。
2. 检查连接线路：确保音响设备与电源插座连接稳固，音频输入线路与设备连接良好。
脱落或松动的线路可能会导致音响音量降低。
3. 检查扬声器位置：将扬声器放置在合适的位置，远离干扰源或其他障碍物。
正确的位置可以提高音响的声音传递效果，增加音量输出。
二、使用音响增益控制器音响增益控制器是一种用于调节音响输出音量的设备。
它可以帮助你增加或减小音响的音量，提高音质效果。
以下是一些使用音响增益控制器的方法：1. 连接音响增益控制器：将音响增益控制器的输入端与音响输出连接，输出端连接到扬声器系统。
确保连接线路稳固，无脱落或松动。
2. 调节增益控制器：通过旋钮或按钮调节音响增益控制器的增益水平。
逐步增加增益，直到音响达到你所需的音量水平。
3. 注意音质效果：增益控制器可以提高音响音量，但过高的增益可能会导致音质下降或产生噪音。
因此，在使用增益控制器时，应注意保持音质的清晰度和稳定性。
三、调整音源设备设置除了音响设备本身的设置外，音源设备（如手机、电脑等）的设置也可以影响音响的音量。
以下是一些调整音源设备设置的方法：1. 增加音源设备音量：打开音源设备，找到音量调节按钮或设置选项，适当增加音量。
增大音源设备的音量可以增加音响的输入信号，从而提高音量输出。
2. 检查音源设备输出设置：查看音源设备的输出设置，确保音量和音效选项设置合理。
2012级应用电子工程实践音量音调调节功放专业：电子信息工程年级：2012级应用电子组员：陈贤(2012021091)、申聪聪(2012021168)指导老师：王建波、徐承成2014年2月18日音量、音调调节功放摘要本电路是一套以STC89C52单片机作为控制核心，控制PT2314数字音频控制处理芯片的音频音色处理电路。
PT2314是一个采用CMOS工艺技术设计的四声道音质处理器IC芯片,芯片内部包含音量、低音、高音、通道均衡、前/后级衰减和响度处理；PT2314的所有功能均可以有I2C的形式由单片机STC89C52来控制完成，由程序控制完成多变的功能。
设计采用了液晶显示功能，其丰富的菜单选择，使整个操作过程更为人性化和可视化。
后级使用LM1875为功放芯片，其在音频应用场合提供非常底的失真度和高质量的音色，还有高增益、快转换速率、大输出电压摆幅、大电流能力和非常宽的电源范围等特性。
关键词: PT2314、LM1875、音量音调调节、STC89C52目录引言 (5)1系统方案 (5)1.1．音量音调调节模块的论证与选择 (5)1.2．功率放大模块的论证与选择 (6)1.3．麦克风前置放大模块的选择 (6)1.4． LCD显示模块的论证与选择 (6)1.4．电源模块的论证与选择 (7)1.5．单片机控制模块的论证与选择 (7)2．电路与程序设计 (8)2.1．电路的设计 (8)2.1.1．系统总体框图 (8)2.1.2音量音调调节子系统框图与电路原理图 (8)2.1.3 功率放大子系统框图与电路原理图 (10)2.1.4电源 (11)2.1.5麦克风前置放大电路子系统框图与电路原理图 (11)2.2程序的设计 (11)2.2.1程序功能描述与设计思路 (11)2.2.2程序流程图 (12)3测试方案与测试结果 (13)3.1测试方案： (13)3.2 测试仪器： (13)3.3 测试结果 (13)3.3.1测试结果(数据) (13)3.3.2测试分析与结论 (14)引言功率放大器是把来自音源或前级放大器的弱信号放大,推动音箱放声。
目前市场上大部分功放的音响效果控制是模拟的,无法调节具体的参数。
本文设计一套数字控制功放,能把音量、音调以及响度准确地调整到所需参数,达到最佳听觉要求。
系统框图系统主要包括单片机控制模块和数字控制模块两大类,单片机控制模块主要包括液晶电路和按键电路。
通过键盘可以控制音量、音调的大小以及系统设置等。
数字控制模块主要实现数字音频信号的前期数字声场处理,由用户通过编程控制音量、音调、响度等参数,再将处理后的数字音频信号送入后级音频功率放大电路进行功率放大。
1系统方案本系统主要由功率放大模块、控制系统模块、音量音调调节模块、麦克风前置放大模块、电源模块组成，下面分别论证这几个模块的选择。
1.1．音量音调调节模块的论证与选择方案一：采用分立元件前置放大与音量调节前置电路用来实现高输入阻抗的要求。
有运放组成的同相放大器具有输入阻抗高，输出阻抗低的特点。
音量调节靠串联的电位器改变串联电阻的方法来实现。
音调调节由RC选频网络和集成运放组成，实际上是一个高低通选频网络，通过控制高低频信号的增益来升降高、低音信号。
控制增益和反馈的大小可进行高低音调节。
采用此方案成本较低，但是前后级（小功率部分和后级的大功率部分）的匹配很困难。
还有功放效率的提高。
最大的困难在于功放级输入的控制。
操作起来也不易实现。
方案二：采用集成芯片SN4823其带有高低音可控和音量调节的AB类音频功放芯片且具有电路简单的特点。
SN4823作为立体声音频功放支持高低音控制和单声道音量独立控制。
而且其工作电压较低为3V-5V，还有静音和过热保护功能，但是其只能提供2.8W的功率达不到要求。
方案三：采用集成芯片PT23414实现。
具有四组立体声输入，两声道输出。
输入带响度的数字控制立体声音质处理器，IIC控制，工作电压6V-10V 。
PT2313前置左右输出可做左右主声道，环绕左右输出可合并后连接低通电路作为重低音声道，MCU 通过软件调节左右环绕即可实现调节重低音。
具有电路简单，容易调节的特点。
其不足之处就是需要外接功放。
综合以上三种方案，选择方案三。
1.2．功率放大模块的论证与选择方案一：采用分立元件作为功率放大。
一般分为输入级、激励级、功率输出级，此外还有位稳定工作而设置的负反馈网络和各种补偿电路。
输入级采用差分对管放大，一般引入一定量的负反馈增加稳定性和降噪，激励级给功率输出级提供足够的激励电流级稳定的静态偏压，输出级主要是电流放大作用，向扬声器提供足够的激励电流。
分立元件制作的功放具有成本价底元器件易于找到等优点，但是其电路比较复杂而且不易调试！方案二：双运放AD827。
这枚是AD公司的较新产品，它原本是为视频电路设计的，所以它的增益带宽达50MHZ，SR达到300V/us，它与EL2244一样都是目前市场上电压反馈型双运放的顶级货，一般的运放难望其项背。
其高频经营剔透，低频弹跳感优越，其性能指标与实际听感全面胜过其他很多同类产品，音质被一些人形容为无懈可击。
且在正负5V的供电下仍有优异的性能。
但其价格较昂贵。
方案三：采用集成芯片LM1875作为音频放大，在使用时需要添加的外围电路较少，便于布局而且有完善的过载保护功能，体积小巧，外围电路简单，且输出功率较大，还有就是价格便宜。
有单双电源两种接法，本次工程实践我们组采用单电源供电的OTL 接法。
综合以上三种方案，选择方案三。
1.3．麦克风前置放大模块的选择麦克风前置放大采用分立元件9013对麦克风信号进行放大，使用差分放大电路。
其结构简单而且价格便宜。
差分放大电路：按输入输出方式分：有双端输入双端输出、双端输入单端输出、单端输入双端输出和单端输入单端输出四种类型。
为了简化电路，故使用单端输入单端输出。
1.4．LCD显示模块的论证与选择方案一：通过主控制器STC89C52实时检测按键，采用1602字符液晶显示菜单界面，并在检测按键后在屏幕上显示相应的功能及实时数据，实现人机有效交互。
1602字符液晶能够同时显示两行32个字符，16个引脚。
引脚多，且显示字符少，只能显示英文。
方案二：采用美信公司的MAX7219是一款串行共阴极数码管动态扫描显示的驱动芯片，其峰值段电流可达到40mA最高串行扫描频率10MHz，典型扫描频率为1.3MHz，仅用3线串行接口传送数据，可直接与单片机接口，用户可以方便地修改其内部参数以实现多位LED显示。
它内含硬件动态扫描显示控制电路，每片芯片可同时驱动8位共阴LED。
点是控制比较简单，而且串行显示只占用很少的I/O口。
但是LED 显示比较的单调，而且每一次显示的数据有限方案三：采用诺基亚5110液晶。
通过主控制器STC89C52实时检测按键，利用5110液晶显示菜单界面，并在检测按键后在屏幕上显示相应的功能及实时数据，实现人机有效交互。
有六个引脚，能显示中英文，以及图形。
综合以上三种方案，选择方案三。
1.4．电源模块的论证与选择方案一：采用开关电源开关电源是利用现在电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET 构成。
与线性电源相比PWM开关电源更为有效的工作过程是通过“斩波”，即吧输入的直流电压斩成幅值等于输入电压幅值的脉冲电压来实现的。
脉冲的占空比有开关电源的控制器来调节。
一旦输入电压被斩成方波，其幅值就可以通过占空比的调节来调节输出电压的幅值。
而且其效率高，但是其电路较复杂，而且不易调试。
方案二：采用三端稳压集成78XX，其电路简单，所得电压稳定。
利用该方法方便简单，工作稳定可靠，可以达到要求。
综合以上二种方案，选择方案二。
1.5．单片机控制模块的论证与选择方案一：采用MSP430，MSP430单片机是TI公司1996年开始推向市场的超低功耗微处理器，另外他还集成了很多模块功能，从而使得用一片MSP430 芯片可以完成多片芯片才能完成的功能，大大缩小了产品的体积与成本。
在结构上MSP430系列单片机集成了一部计算机的各个基本组成部分。
虽然其工作原理与普通微机并无差异，但MSP430系列单片机在结构上更加突出了体积小、功能强、面向控制的特点，具有很高的性能价格比。
而且具有丰富的寄存器资源、强大的处理控制能力和灵活的操作方式。
但是其编程不能对单一的IO口进行操作，而且将其用于此电路有点大材小用。
方案二：采用STC89C52单片机，STC89C52单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的CMOS 8位微控制器，具有8K 在系统可编程存储器。
具有I2C 通信协议，而且可对单一IO进行操作，编程容易很适合本次试验。
综上两个方案的比较，故选用方案二。
2．电路与程序设计2.1．电路的设计2.1.1．系统总体框图基于单片机的数控音频功率放大器，采用PT2314进行增益的控制，用单片机通过对I2C总线的控制实现对PT2314芯片的功能的控制，很好地实现了增益放大。
达到用数字的方法控制模拟电路的目的。
系统总体框图如图一所示，图一系统总体框图2.1.2音量音调调节子系统框图与电路原理图1.音量音调调节模块子系统框图图二 音量音调调节模块子系统框图 音量音调调节子系统电路原理分析：PT2314四组立体声输入，两声道输出。
输入带响度的数字控制立体声音质处理器，I2C控制，6V-10V 。
提供可选择的输入增益和外部响度功能，并且由微处理器串行I2C 总线介面控制。
主要功能如下：① 使用CMOS 技术② 输入多路复用：4个立体声输入对不同的音源具有最佳适应的可选择的输入增益③ 带响度功能，高音，低音控制④ 音量控制（每级1.25dB ）⑤ 高音和低音控制⑥ 二个喇叭衰减器：二个独立的扬声器均衡和音量控制装置独立的静音功能⑦ 通过串性I2C 总线可实现所有功能的程序化。
图三 音量音调调节子系统电路2.1.3 功率放大子系统框图与电路原理图功率放大子系统框图图四 功率放大子系统框图功率放大子系统电路原理分析：LM1875是一个集成的功率放大器，它能提供非常低的失真和高性能，非常适合消费级的音频应用。
一针脚为信号正极输入 二针脚为信号负极输入三针脚接地 四针脚电源正极输入 五针脚为信号输出 LM1875制作功放电路如下LM1875采用TO-220封装结构，形如一只中功率管，体积小巧，外围电路简单，且输出功率较大。
图五 功率放大子系统电路2.1.4电源电源由滤波部分、稳压部分组成。
为整个系统提供5V 或者9V 电压，确保电路的正常稳定工作。
这部分电路比较简单，都采用三端稳压管实现，故不作详述。
图六 功率放大子系统电路2.1.5麦克风前置放大电路子系统框图与电路原理图图七 功率放大子系统电路2.2程序的设计2.2.1程序功能描述与设计思路程序功能描述 ：根据题目要求软件部分主要实现键盘的设置和显示。
