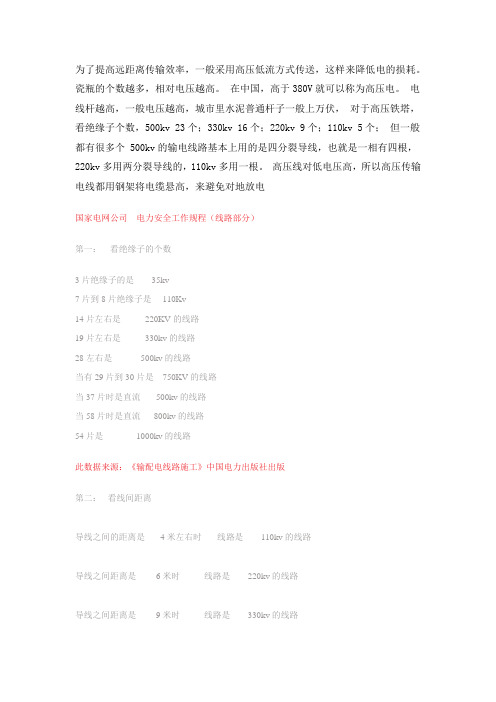

为了提高远距离传输效率，一般采用高压低流方式传送，这样来降低电的损耗。

瓷瓶的个数越多，相对电压越高。

在中国，高于380V就可以称为高压电。

电线杆越高，一般电压越高，城市里水泥普通杆子一般上万伏，对于高压铁塔，看绝缘子个数，500kv 23个；330kv 16个；220kv 9个；110kv 5个；但一般都有很多个 500kv的输电线路基本上用的是四分裂导线，也就是一相有四根，220kv多用两分裂导线的，110kv多用一根。

高压线对低电压高，所以高压传输电线都用钢架将电缆悬高，来避免对地放电国家电网公司电力安全工作规程（线路部分）第一：看绝缘子的个数3片绝缘子的是 35kv7片到8片绝缘子是 110Kv14片左右是220KV的线路19片左右是330kv的线路28左右是500kv的线路当有29片到30片是 750KV的线路当37片时是直流500kv的线路当58片时是直流 800kv的线路54片是1000kv的线路此数据来源：《输配电线路施工》中国电力出版社出版第二：看线间距离导线之间的距离是4米左右时线路是110kv的线路导线之间距离是6米时线路是220kv的线路导线之间距离是9米时线路是330kv的线路导线之间距离是 12米时线路是 500kv的线路注意：线间距离与很多因数有关所以不一定是以上的数据相符，但是不会隔好远，此线间距离指得是中间于边线的距离。

第三：500kv以及800 kv的输电线路基本上用的是四分裂导线或者5分裂，也就是一相有四根导线或5根，220kv多用两分裂导线的，110kv多用一根。

第四：看铁塔上面的牌子有线路的电压等级。

我国电压等级的划分标准在现代社会，电力作为一种至关重要的能源，其电压等级的划分标准对于保障电力系统的稳定运行以及满足各类用电设备的需求具有重要意义。

本文将对我国电压等级的划分标准进行详细介绍，并探讨其在实际应用中的重要性。

一、我国电压等级的划分标准根据我国电力行业标准，电压等级主要分为以下几类：1. 高压电压等级：包括220kV、330kV、500kV、750kV和1000kV等。

2. 中压电压等级：包括110kV、220kV、330kV等。

3.低压电压等级：包括35kV、66kV、10kV等。

4.配电电压等级：包括380V、220V等。

5.用户电压等级：包括220V、110V等。

6.特殊电压等级：包括1000V、1500V等。

二、电压等级划分标准在电力系统中的应用1. 高压电压等级的应用高压电压等级主要用于长距离输电，将发电厂产生的电力输送到各个地区。

例如，500kV和750kV超高压输电线路在跨越省份和区域时，可以降低线路损耗，提高输电效率。

2. 中压电压等级的应用中压电压等级主要用于地区间的输电，满足地区电力需求。

110kV和220kV输电线路在连接发电厂、变电站和负荷中心时，具有较高的传输容量和可靠性。

3.低压电压等级的应用低压电压等级主要用于城市和农村配电系统，为各类用电设备提供电力。

35kV、66kV和10kV配电线路在将电力传输到用电负荷点时，具有较好的经济性和可靠性。

4.配电电压等级的应用配电电压等级主要用于城市和农村的居民、商业和工业用电。

380V和220V线路在为各类用电设备供电时，具有广泛的应用。

5.用户电压等级的应用用户电压等级主要用于供电给各类用电设备，如家用电器、工业设备等。

220V和110V线路在满足用户用电需求方面具有重要作用。

6.特殊电压等级的应用特殊电压等级主要用于特定场合，如1000V和1500V线路在地铁、隧道等场所的电力供应方面具有优势。

总之，我国电压等级的划分标准在电力系统的各个环节发挥着重要作用。

如何让看杆塔确定电压等级————————————————————————————————作者：————————————————————————————————日期：:输电线路在生活中非常常见，但很多从事电力相关行业的人士也并不清楚如何通过杆塔来确定电压等级，今天我们就来说说这个事~按照结构来分，输电线路分为架空输电线路和电缆线路。

本文讨论的是架空输电线路，它由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。

输电导线由输电杆塔一段段连接起来，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。

架空输电线路按照输送电流的性质可分为交流输电和直流输电。

那么如何一眼分辨直流和交流输电线路呢?其实很简单，交流是三相电，输电线条数为3或者3的倍数;而直流输电线只有正负两极，也就是两条线加避雷线。

接下来进入正题，如何一眼辨别输电线路的电压等级? 只需要“三看”：一看分裂导线数分裂导线是超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式，即每相导线由几根直径较小的分导线组成。

分裂导线数越多，输电能力越强，电压等级越高。

1000kV特高压输电线路、800KV直流输电线路分成8根，为八分裂导线。

750kV的超高压输电线路一般采用六分裂导线，这个电压等级只在我国的西北电网使用。

500kV输电线按规程应是四分裂导线，不过也有些采用六分裂导线。

220kV的一般是双分裂110kV及以下的电压等级由于电晕不严重，一般采用单根导线。

二看绝缘子数目绝缘子是一种特殊的绝缘控件，通常由玻璃或陶瓷制成，用来增加爬电距离。

绝缘子呈飞碟状，一个飞碟算一片绝缘子，绝缘子串起到隔离导线与杆塔的作用。

每片绝缘子能够承受大约15～20千伏电压，所以可以根据绝缘子数判断电压等级。

不过如果在高海拔、污秽重的地区，片数会有所增加。

1000KV : 60片左右500kV：25片左右220kV：13片左右110kV：7-9片35kV的绝缘子为3片;220(380)V的线路一般没有绝缘子。

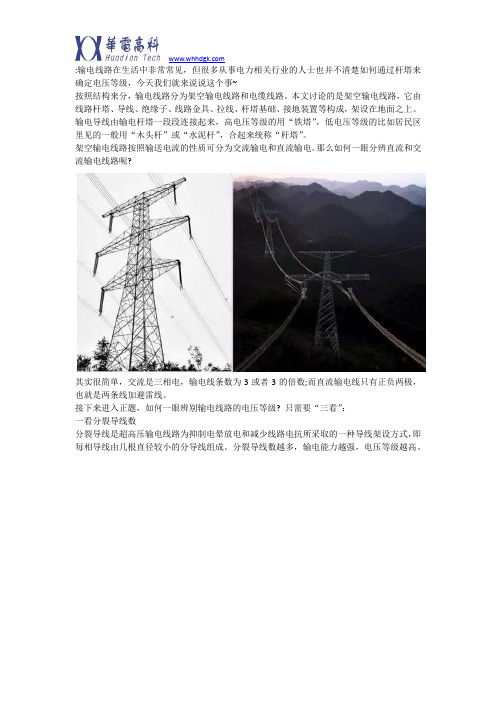

:输电线路在生活中非常常见，但很多从事电力相关行业的人士也并不清楚如何通过杆塔来确定电压等级，今天我们就来说说这个事~按照结构来分，输电线路分为架空输电线路和电缆线路。

本文讨论的是架空输电线路，它由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。

输电导线由输电杆塔一段段连接起来，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。

架空输电线路按照输送电流的性质可分为交流输电和直流输电。

那么如何一眼分辨直流和交流输电线路呢?其实很简单，交流是三相电，输电线条数为3或者3的倍数;而直流输电线只有正负两极，也就是两条线加避雷线。

接下来进入正题，如何一眼辨别输电线路的电压等级? 只需要“三看”：一看分裂导线数分裂导线是超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式，即每相导线由几根直径较小的分导线组成。

分裂导线数越多，输电能力越强，电压等级越高。

1000kV特高压输电线路、800KV直流输电线路分成8根，为八分裂导线。

750kV的超高压输电线路一般采用六分裂导线，这个电压等级只在我国的西北电网使用。

500kV输电线按规程应是四分裂导线，不过也有些采用六分裂导线。

220kV的一般是双分裂110kV及以下的电压等级由于电晕不严重，一般采用单根导线。

二看绝缘子数目绝缘子是一种特殊的绝缘控件，通常由玻璃或陶瓷制成，用来增加爬电距离。

绝缘子呈飞碟状，一个飞碟算一片绝缘子，绝缘子串起到隔离导线与杆塔的作用。

每片绝缘子能够承受大约15～20千伏电压，所以可以根据绝缘子数判断电压等级。

不过如果在高海拔、污秽重的地区，片数会有所增加。

1000KV : 60片左右500kV：25片左右220kV：13片左右110kV：7-9片35kV的绝缘子为3片;220(380)V的线路一般没有绝缘子。

三看输电线路高度输电线路和地面之间的安全距离都是有规定的，电压等级越高，输电线路架设时的高度越高。

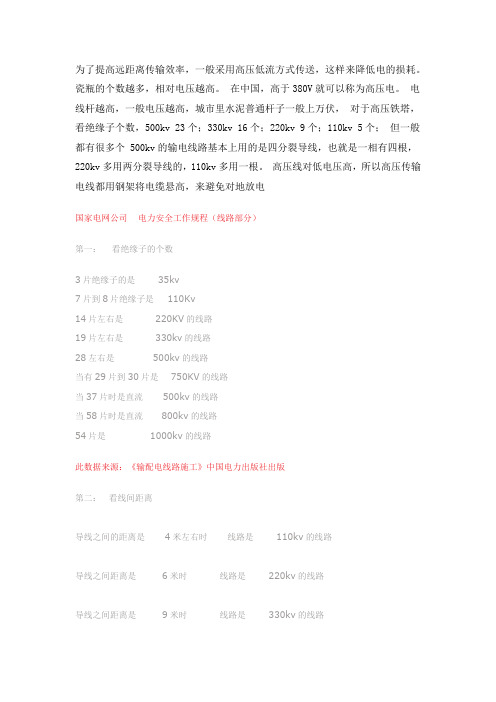

为了提高远距离传输效率，一般采用高压低流方式传送，这样来降低电的损耗。

瓷瓶的个数越多，相对电压越高。

在中国，高于380V就可以称为高压电。

电线杆越高，一般电压越高，城市里水泥普通杆子一般上万伏，对于高压铁塔，看绝缘子个数，500kv 23个；330kv 16个；220kv 9个；110kv 5个；但一般都有很多个 500kv的输电线路基本上用的是四分裂导线，也就是一相有四根，220kv多用两分裂导线的，110kv多用一根。

高压线对低电压高，所以高压传输电线都用钢架将电缆悬高，来避免对地放电国家电网公司电力安全工作规程（线路部分）第一：看绝缘子的个数3片绝缘子的是 35kv7片到8片绝缘子是 110Kv14片左右是220KV的线路19片左右是330kv的线路28左右是500kv的线路当有29片到30片是 750KV的线路当37片时是直流500kv的线路当58片时是直流 800kv的线路54片是1000kv的线路此数据来源：《输配电线路施工》中国电力出版社出版第二：看线间距离导线之间的距离是4米左右时线路是110kv的线路导线之间距离是6米时线路是220kv的线路导线之间距离是9米时线路是330kv的线路导线之间距离是 12米时线路是 500kv的线路注意：线间距离与很多因数有关所以不一定是以上的数据相符，但是不会隔好远，此线间距离指得是中间于边线的距离。

第三：500kv以及800 kv的输电线路基本上用的是四分裂导线或者5分裂，也就是一相有四根导线或5根，220kv多用两分裂导线的，110kv多用一根。

第四：看铁塔上面的牌子有线路的电压等级。

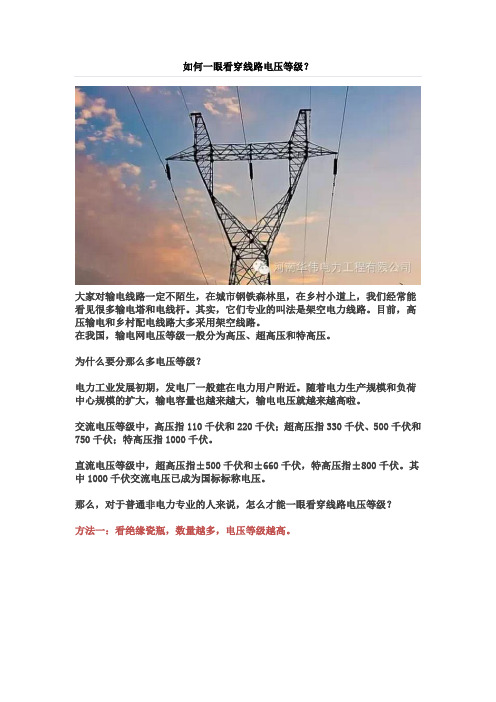

如何一眼看穿线路电压等级？大家对输电线路一定不陌生，在城市钢铁森林里，在乡村小道上，我们经常能看见很多输电塔和电线杆。

其实，它们专业的叫法是架空电力线路。

目前，高压输电和乡村配电线路大多采用架空线路。

在我国，输电网电压等级一般分为高压、超高压和特高压。

为什么要分那么多电压等级？电力工业发展初期，发电厂一般建在电力用户附近。

随着电力生产规模和负荷中心规模的扩大，输电容量也越来越大，输电电压就越来越高啦。

交流电压等级中，高压指110千伏和220千伏；超高压指330千伏、500千伏和750千伏；特高压指1000千伏。

直流电压等级中，超高压指±500千伏和±660千伏，特高压指±800千伏。

其中1000千伏交流电压已成为国标标称电压。

那么，对于普通非电力专业的人来说，怎么才能一眼看穿线路电压等级？方法一：看绝缘瓷瓶，数量越多，电压等级越高。

在海拔高度1000米及以下地区，不同电压等级下操作过电压及雷电过电压要求的悬垂绝缘子串的最少绝缘瓷瓶数分别是：110千伏7片220千伏13片330千伏17片500千伏25片750千伏32片方法二：看杆塔、望线路一般电压等级越高，上下导线垂直距离就越大，线路离地越高，相应地，杆塔也就越高。

220千伏输电塔高度一般在30~40米左右，500千伏输电塔约有50米高，而1000千伏特高压输电塔则达到90~110米的高度，相当于二三十层的高楼了。

方法三：看杆塔牌杆塔上面的牌子就有线路的电压等级。

一般1开头的是110千伏，2开头的是220千伏，以此类推，5开头的则是指500千伏。

当然，千万不要为了看清警示牌上标示的电压等级而过于接近高压线杆塔。

各等级高压线路安全距离：10千伏以下——0.7米35千伏——1米110千伏——1.5米220千伏——3米330千伏——4米500千伏——5米为什么经常会看到不同形状的输电杆塔？杆塔的类型和很多因素相关，比如输电电压，回路数，导、地线种类和安装方式等。

如何判断电力线电压等级?
看每组瓷瓶串列的数量,由于每个绝缘子最大耐压为17KV,所以一个绝缘子一般是10KV的,3个或4个是35KV的,7个8个的是110kv的,另外南方要比北方多一个绝缘子,220KV的导线一般每条是两根并列的,叫二分裂导线,500KV的一般为四分裂导线，750kv,800kv,1000kv 的我国还没有投入运营,正在搞试点。

绝缘子作用：架空线路的绝缘子是用来支持导线，它同金具组合将导线固定在杆塔上，并使导线同杆塔可靠绝缘，绝缘子在运行时不仅要承受工作电压的作用，同时要承受操作过电压和雷电过电压的作用，加之导线自重、风力、冰雪以及环境温度变化的机械荷载的作用，所
以绝缘子不仅要有良好的电气绝缘性能，同时要具有足够的机械强度。

不同电压等级高压电塔的标准
1. 超高压电塔（1000kV及以上），超高压输电线路通常采用
特大型输电塔，这些输电塔通常由特殊的高强度钢材制成，具有较
大的档距和较高的安全要求。

超高压输电线路的塔身高度一般在80
米以上，横担间距也相对较大，以适应超长距离输电的需求。

2. 特高压电塔（500kV至750kV），特高压输电线路的电塔通
常采用大型的角钢塔或悬垂塔，具有较高的承载能力和抗风振能力。

这些输电塔一般具有较大的塔身截面和横担间距，以满足特高压输
电线路的要求。

3. 高压电塔（220kV至330kV），高压输电线路的电塔通常采
用角钢塔或悬垂塔，塔身相对较小，一般在40米至60米之间，横
担间距适中。

这些输电塔具有较好的抗风振性能和承载能力，能够
适应较长距离的输电需求。

4. 中压电塔（110kV及以下），中压输电线路的电塔通常采用
小型的角钢塔或铁塔，塔身相对较矮，一般在20米至40米之间，
横担间距较小。

这些输电塔主要用于城市供电和区域供电，具有较
强的适用性和灵活性。

总的来说，不同电压等级的高压电塔在设计和制造上都有着各
自的标准和要求，以满足不同电压等级输电线路的安全、可靠运行。

这些标准包括塔身结构、材料选用、防腐要求、接地方式、防雷要
求等方面，以确保输电线路的正常运行和安全可靠。

如何一眼看出输电线路的电压输电线路的电压标识是指在输电线路上的电线或电缆上标注的一种电压等级指示，用以提示该电线或电缆所承受的电压等级以及相应的安全操作要求。

对于电力系统来说，电压等级是非常重要的信息，因为不同电压等级对应着不同的电气数据和安全要求。

以下是一些一眼看出输电线路电压的方法。

1.查看标识牌：输电线路上通常会设置标识牌或标示牌，上面标出了电压等级信息。

这些标识牌通常固定在输电线路塔杆、设备或者输电线路的入口处。

标识牌上会明确标明该线路的电压等级，例如110kV、220kV、500kV等。

2.观察绝缘子形状：绝缘子是用于支撑输电线路电缆或电线，并起到绝缘和支持作用的一种设备。

针对不同的电压等级，绝缘子的形状和尺寸会有所不同。

一般来说，高电压等级的绝缘子较大，长度较长，形状较复杂，而低电压等级的绝缘子则相对较小，长度较短。

3.观察电线颜色：有些输电线路会使用不同颜色的绝缘材料来作为电压等级的标识。

常见的颜色编码如下：-220kV：红色-110kV：黄色-35kV：蓝色-10kV：黑色需要注意的是，这种颜色编码并不是普遍适用于所有的输电线路，因此仅仅依靠电线颜色来判断电压等级可能会存在误差。

4.观察塔杆结构：不同电压等级的输电线路在塔杆结构上也会有所不同。

电压等级较高的输电线路通常需要更高的塔杆来承受更大的电压和电流。

因此，如果看到较高的塔杆结构，很有可能是较高电压等级的输电线路。

需要注意的是，以上方法只能提供大致的判断，不能百分之百准确。

因此，在实际操作中，对于带电线路必须依据实际情况进行判别，并且遵循相关的安全操作规程和要求。

电力工程公司解答如何区分电压等级
电压等级（voltage class）电力系统及电力设备的额定电压级别系列。

额定电压是电力系统及电力设备规定的正常电压，即与电力系统及电力设备某些运行特性有关的标称电压。

电力系统各点的实际运行电压允许在一定程度上偏离其额定电压，在这一允许偏离范围内，各种电力设备及电力系统本身仍能能正常运行。

目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV，750kV，1000KV。

电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。

通常将35kV及35kV以上的电压线路称为送电线路。

例如湘能电力使用的电压等级为220V
10kV及其以下的电压线路称为配电线路。

将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。

我国规定安全电压为36V、24V、12V三种。

先说说输电杆塔的概念，输电导线是由输电杆塔一段一段撑起来的，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。

高电压等级的线路需要有更大的安全距离，所以要架得很高，只有铁塔才能有能力负担数十吨的线路，一根电线杆架不了这么高、也没这么大支撑力，所以电线杆都是较低电压等级的。

问题来了：怎么一眼看出输电线路的电压呢？秘诀是“三看”：看杆塔高度、看绝缘子串长度、看导线分裂数。

第一种方法：看高度。

当然，电压等级越高，对地的距离就会越大！这是1000千伏特高压输电线路。

在不考虑建筑物、树木、铁路、河流、交通困难地区以及山坡、岩石等的情况下，根据《架空输电线路设计规范》要求，1000千伏电压等级的输电线路距地应在25米左右。

切记，这是对地面或跨越物品的最近距离哟。

所以，一旦目测输电线路与地距离超过25米，那一定是高大上的特高压线路。

这是750千伏线路。

虽然，这个电压等级的输电线路只出现在西北地区，但也应该知道这个最小距地距离应该是20米。

实际上，330千伏220千伏和110千伏输电线路的距地距离相差较小，都是在6～8米之间，肉眼不是那么好区别。

亲，别急，他们可以通过第二种方式（绝缘子数量）来判断哦。

通常，架空线路要考虑导线弧垂和绝缘子长度的，所以，实际对地距离都要大一些。

一般来说，110千伏、220千伏和330千伏离地要10几米，500千伏距地要20多米，750千伏要大于25米，而1000千伏要超过35米。

第二种方法：看绝缘子数量。

什么是绝缘子？绝缘子是一种特殊的绝缘控件，为了增加爬电距离的。

下图就是各种各样的绝缘子。

注意啦！还要记住关键一点，如果在高海拔、重污染地区，绝缘子数会增加一些。

第三种方法：通过导线的分裂数判断输电线路的电压等级。

分裂数？你可以看一下下图显示。

对于三相中的每一相导线，都是分成好几股的，比如下面这个线路就分成了8股，叫8分裂。

（把一相导线分成8股，是要把导线的“等效直径”扩大，围成一个近似圆形，这几股导线，组成一根导线）。

一招教你如何判断高压线的电压是多少？这么简单以前居然都不知道一、看杆塔的高度杆塔的高度，虽然设计规程上没有规定杆塔要多高，但非常详细地规定了输电导线距离其他物体的最小距离。

500千伏线路铁塔输电线路一档大约500米，导线是要下垂的，尤其是天气热和用电负荷大的时候，导线热胀冷缩，会下垂的更厉害。

所以规定中明确写了各电压等级的输电线路的导线对各种物体的最小距离。

例如，在居民区导线对地面最小距离分别为：35~110千伏是7米，220千伏是7.5米，330千伏是8.5米，500千伏是14米，750千伏为19.5米。

750千伏线路铁塔如果考虑导线弧垂和绝缘子长度，则：110千伏大概离地面十几米，220千伏和330千伏是二十几米，500千伏是三四十米，750千伏是五十几米，1000千伏是七八十米。

1000千伏特高压线路铁塔换算成楼房高度，那分别是5层楼、8层楼、12层楼、18层楼和25层楼，有点印象了吧。

不过这都很粗略，根据气候和地形不同，高度是要调整很大的。

二、看导线分裂数先说分裂数，正如下面这张图片显示的，对于ABC三相中的每一相导线，都是分成好几股的，比如下面这个1000千伏特高压输电线路就分了8股，叫“八分裂”导线。

之所以一相导线要分裂成好几股，是要把导线的“等效直径”扩大，相当于用几股较细的导线（相对较细，其实也有女生的手腕子粗），围成一个近似圆形，相当于把整相的导线直径“等效”扩大了。

八分裂”导线扩大“导线直径”有这么几个原因：一是交流电有“趋肤效应”，因为自感的原因，电流大部分都在导线表面流动，导体中间几乎没有电流，把导体弄成管状可以简约材料减轻重量，既然是管状，不如弄成分裂导线代替管状线；二是高压输电线电流很大，要求导线的电阻低，电阻与导线的面积成反比，因此本来要用很粗管状导线代替，现在就用分裂导线了（在变电站里还是用管母线）；三是导线越粗，导线表面电场强度就越低，电晕就越小。

电晕是对电能的损耗，我们当然希望把导线弄粗些，降低表面场强及电晕。

电压等级划分标准电压等级是指电力系统中用来表征电压大小的一种分类标准，根据不同的电压等级，电力系统在输电、配电和变电等方面有着不同的要求和特点。

电压等级的划分对于电力系统的安全稳定运行具有重要意义。

本文将从电压等级的定义、划分标准和应用领域等方面进行介绍。

一、电压等级的定义。

电压等级是指在电力系统中用来区分不同电压等级的一种分类标准。

通常情况下，电压等级是指额定电压，以千伏（kV）为单位。

根据不同的电压等级，电力系统的设备和线路也会有所不同，因此电压等级的划分对于电力系统的设计、建设和运行具有重要的指导意义。

二、电压等级的划分标准。

根据国际电工委员会（IEC）的标准，电压等级一般分为以下几类：1. 极低压（Extra Low Voltage，ELV），额定电压不超过50V的电压等级称为极低压。

这种电压等级通常用于低压配电系统、控制系统和小功率设备中。

2. 低压（Low Voltage，LV），额定电压在50V至1000V之间的电压等级称为低压。

低压电力系统通常用于工业、商业和家庭用电。

3. 中压（Medium Voltage，MV），额定电压在1kV至35kV之间的电压等级称为中压。

中压电力系统通常用于城市配电、工业园区和大型商业中心。

4. 高压（High Voltage，HV），额定电压在35kV至230kV之间的电压等级称为高压。

高压电力系统通常用于城市主干网、工业重点区域和大型电力用户。

5. 超高压（Extra High Voltage，EHV），额定电压在230kV至1000kV之间的电压等级称为超高压。

超高压电力系统通常用于远距离输电和大容量电力传输。

6. 特高压（Ultra High Voltage，UHV），额定电压超过1000kV的电压等级称为特高压。

特高压电力系统通常用于超远距离输电和超大容量电力传输。

三、电压等级的应用领域。

不同的电压等级在电力系统中有着不同的应用领域，主要包括输电、配电和变电等方面。

请阐述线路电压等级识别方法
线路电压等级识别方法是电力系统中对不同电压等级的电网进行准确识别和分
类的过程。

在电力传输和分配过程中，不同的线路电压等级需要采用不同的设备和保护措施，因此正确识别线路电压等级对于电力系统的运行和维护至关重要。

以下是一些常用的线路电压等级识别方法：
1. 名称表述法：根据国家产业标准或电力行业惯例，线路电压等级通常在名称
中有所表述。

例如，110kV、220kV、500kV 等名称可以直接指示电网的电压等级。

2. 标识牌法：在电力设备和线路上设置标识牌，用以显示电压等级信息。

这些
标识牌通常会在变电站、输电塔、变压器和开关设备等位置进行安装。

3. 颜色编码法：采用颜色编码也是一种常见的线路电压等级识别方法。

不同电
压等级的线路在绝缘电缆、电线、绝缘套管等部件上会采用不同颜色的标记，以区分不同等级的电网。

4. 编号法：通过对不同电压等级的线路进行编号，可以实现对电网的准确识别。

一般情况下，编号会与地理位置有关，以方便运维人员快速找到或定位。

以上是一些常用的线路电压等级识别方法，根据实际情况和要求，可以灵活选
择适合的方法进行识别。

通过正确准确地识别电网的电压等级，可以保障电力系统的安全运行和有效分配。

高压线路电压等级识别一、看铁塔或电线杆：铁塔一般架设的高压线路，为35千伏及以上的线路；单根电线杆主要架设中低压线路，一般为10千伏及以下的线路。

【一数】二、数导线的极数或相数直流只有正负两极导线；交流都是三相，有三根或者六根导线（同一铁塔上六根导线为同塔双回架设线路）。

【二数】三、数导线的分裂数何为导线的分裂数呢？顾名思义，分裂导线就是将几根线束固定在一起代替原来的一根导线，以抑制电晕放电，优化线路参数，提高线路的输送能力及电力系统运行的稳定性。

1、交流输电线路分裂情况如下：单分裂导线电压等级一般为110千伏、35千伏及以下，有些220千伏的线路也会采用单分裂导线。

两分裂导线电压等级为220千伏或330千伏，而330千伏的输电线路目前仅在西北地区有建设，所以在四川，两分裂导线电压等级就是220千伏。

四分裂导线电压等级一般为500千伏。

六分裂导线电压等级一般为750千伏，目前只有西北地区建设有750千伏电压等级输电线路。

..................................................四、直流输电线路分裂情况如下：四分裂导线电压等级一般为±500千伏。

六分裂导线电压等级一般为±800千伏。

【三数】数绝缘子的片数或丈量其长度如果通过分裂导线数还不能分辨出电压等级，那我们还可以通过数绝缘子的数量或丈量其长度：绝缘子一般有玻璃绝缘子、陶瓷绝缘子、复合绝缘子等几种。

玻璃绝缘子和陶瓷绝缘子就是我们经常在铁塔上看到的像圆盘的东西。

（玻璃绝缘子）（陶瓷绝缘子）而复合绝缘子则是一整根支柱类型，但也有一圈一圈的碟状小圆盘。

（复合绝缘子）电压等级越高，线路的绝缘子串越长，片数也越多：。

电压等级的划分[11页]
在我国，电压等级一般划分为：安全电压、低压、高压、超高压、特高压。

（一）安全电压：安全电压是指不致使人直接致死或致残的电压，一般环境条件下允许持续接触的安全特地电压为36V，故安全电压通常指36V及以下的电压。

（二）低压：GB26860-2011《电力安全工作规程（发电厂和变电站电气部分）》对低压的定义为：用于配电的交流系统中1000V及以下的电压等级。

低压是我国居民生活或微型工业最常用到的电压，为220V及380V。

其中普通单相用电电压为220V，动力用户为三相用电380V。

（三）高压：与低压对应的是高压，高压的定义为：（1）超过低压的电压等级；（2）特定情况下指电力系统中输电的电压等级。

在我国可以划分为10kV~220kV。

（四）超高压：超高压电压等级为交流330kV~750kV，直流±500kV 和±660kV。

（五）特高压：特高压指交流1000kV及以上、直流±800kV及以上的电压等级。

目前国家电网已累计建成投运“十四交十二直”26项特高压工程。

如何确定架空线路的电压等级，教你看一眼就知道！一、电力系统电压等级电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV 两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。

根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。

发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。

二、如何确定架空线路的电压等级1、看高度，越高的等级线离地越高2、看绝缘子个数，大约是1个绝缘子是6-10KV，3个绝缘子是35KV，60KV线路不少于5片，7个绝缘子是110KV，11个绝缘子是220KV，16个绝缘子是330KV；28个绝缘子肯定是是500KV。

低于35KV的用针式绝缘子，无片数之分。

3、看是几分裂的导线，500kv的输电线路基本上用的是四分裂导线，也就是一相有四根。

220kv多用两分裂导线的。

110kv多用一根。

10KV架空线路通常用的是10-12米的单水泥电杆和针式绝缘子，电杆之间的直线距离在70-80米左右，10KV没有铁架子，就是一根电线杆，上面三根高压线，农村常见；35KV架空线路通常用的是15米的单或双水泥电杆（也用少量的小型铁塔，高度在15-20米以内）和2-3片蝶式绝缘子电杆之间的直线距离在120米左右；220KV肯定是一个巨大的铁塔，220KV架空线路通常用的是30米以上的铁塔和长串的蝶式绝缘子，铁塔之间的直线距离在200米以上；三、架空电力线路保护区指导线边线向两侧延伸一定距离所形成的两平行线内的距离，具体范围如下：500kV 20m220kV 15m110kV 10m35kV 10m在厂矿、城镇等人口密集地区，架空电力线路保护区的区域可略小于上述规定。
