超详细的超五类、六类、七类⽹线的对⽐选购五类和六类⽹线的注意事项'超五类'指的是超五类⾮屏蔽双绞线(UTP—UnshieldedTwistedPair)超五类⾮屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰⽐，回波损耗等都有所提⾼，但其传输带宽仍为100MHz。

超五类双绞线也是采⽤4个绕对和1条抗拉线，线对的颜⾊与五类双绞线完全相同，分别为⽩橙、橙、⽩绿、绿、⽩蓝、蓝、⽩棕和棕。

裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

超五类双绞线通常只被应⽤于100Mb/s快速以太⽹，实现桌⾯交换机到计算机的连接。

如果想以后将⽹络升级为千兆以太⽹，那么不妨在⽔平布线中采⽤超五类⾮屏蔽双绞线。

超五类⾮屏蔽双绞线也能提供⾼达1000Mb/s的传输带宽，但是往往需要借助于价格⾼昂的特殊设备的⽀持。

'六类'是指六类⾮屏蔽双绞线六类⾮屏蔽双绞线的各项参数都有⼤幅提⾼，带宽也扩展⾄250MHz或更⾼。

六类双绞线在外形上和结构上与五类或超五类双绞线都有⼀定的差别，不仅增加了绝缘的⼗字⾻架，将双绞线的四对线分别置于⼗字⾻架的四个凹槽内，⽽且电缆的直径也更粗。

电缆中央的⼗字⾻架随长度的变化⽽旋转⾓度，将四对双绞线卡在⾻架的凹槽内，保持四对双绞线的相对位置，提⾼电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类⾮屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。

六类⾮屏蔽双绞线虽然价格较⾼，但由于与超五类布线系统具有⾮常好的兼容性，且能够⾮常好地⽀持1000Base-T，所以正慢慢成为综合布线的新宠。

七类屏蔽双绞线由于是⼀种全新的布线系统，虽然性能优异，但由于价格昂贵。

施⼯复杂且可选择的产品较少，因此很少在布线⼯程中采⽤。

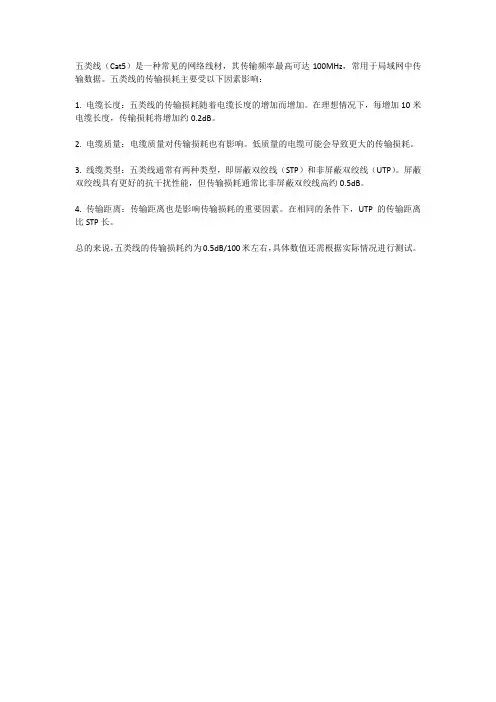

五类线（Cat5）是一种常见的网络线材，其传输频率最高可达100MHz，常用于局域网中传输数据。

五类线的传输损耗主要受以下因素影响：
1. 电缆长度：五类线的传输损耗随着电缆长度的增加而增加。

在理想情况下，每增加10米电缆长度，传输损耗将增加约0.2dB。

2. 电缆质量：电缆质量对传输损耗也有影响。

低质量的电缆可能会导致更大的传输损耗。

3. 线缆类型：五类线通常有两种类型，即屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

屏蔽双绞线具有更好的抗干扰性能，但传输损耗通常比非屏蔽双绞线高约0.5dB。

4. 传输距离：传输距离也是影响传输损耗的重要因素。

在相同的条件下，UTP的传输距离比STP长。

总的来说，五类线的传输损耗约为0.5dB/100米左右，具体数值还需根据实际情况进行测试。

数据线五类线执行标准
数据线的不同类型有不同的执行标准。

下面将详细介绍各类数据线的执行标准。

一、USB 数据线
1. USB 数据线执行标准
（1）基本要求：数据线静态电场干扰应低于 10 KV ，整体电阻应小于 20 欧姆，
带母座的数据线可触发完整性测试(FIT)。

2. 缆线要求：
（1）缆线长度要求：如果使用三芯/五芯线缆的数据线，长度最好不要超过10 米；
二、HDMI 数据线
1. HDMI 数据线执行标准
（1）基本要求：HDMI 数据线可根据传输速率要求做分类，其中普通 HDMI 数据
线可达到 3.2Gbps 标准要求。

2. 缆线要求：
（1）缆线长度要求：标准 HDMI 线长度最长为 20 米；
三、DVI 数据线
1. DVI 数据线执行标准
（1）基本要求：DVI 数据线根据传输品质要求，可分为 480i、720p、1080i、
1080p 四类，要求数据的校验与认证指标需达到国家质量监督检验总局的要求，其中抗冲击电场噪声应低于 10 KV ，整机电阻应小于 10K ohms 。

2. 缆线要求：
（1）缆线长度要求：标准 DVI 数据线最长可达 15 米；
四、VGA 数据线
1. VGA 数据线执行标准
（1）基本要求：VGA 数据线根据屏显兼容性，可分为 NTSC、 PAL、SECAM 三类，其中又有分频器的电路技术，要求完全能够达到视频传送的功能，数据线静电场干扰应低于 10 KV，整体电阻应小于 20 欧姆。

2. 缆线要求：
（1）缆线长度要求：标准 VGA 数据线长度不宜超过 10 米；。

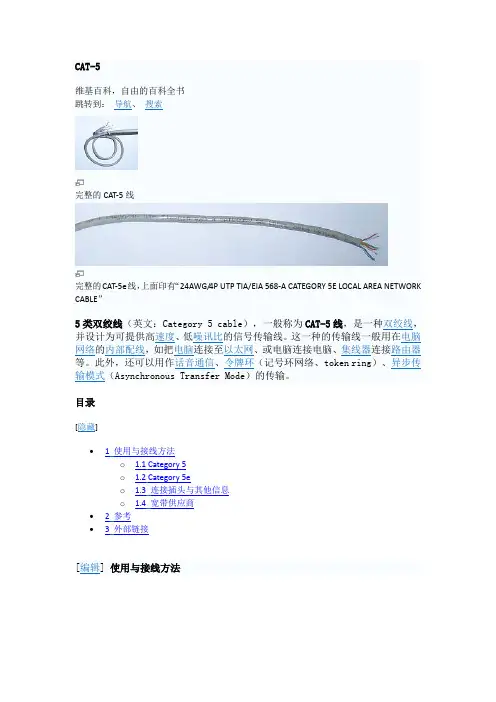

目录
[隐藏]
∙1使用与接线方法
o 1.1Category 5
o 1.2Category 5e
o 1.3连接插头与其他信息
o 1.4宽带供应商
∙2参考
∙3外部链接
8P8C的基准RJ-45插头及针头编号
T568A 接线
接头双绞线组线颜色
131绿白232绿321橙白412蓝511蓝白622橙741棕白842棕
T568B 接线
接头双绞线组线颜色
121橙白222橙331绿白
412蓝511蓝白632绿741棕白842棕
良好的接触，也要在密集的线与线之间有良好的绝缘。

而制作成本也不能太高，希望能使CAT-5线能更广泛地被使用。

此外，也为了方便使用，设计上也能钻进墙里，并可透出插座，像使用电源线般，只要插上插头便能使用。

最后，CAT-5线基于TIA/EIA-568-A的标准规格，最常使用的就是8P8C的模件插头（Modular connector）。

一般，两端都相同会以T568A的方式、或T568B的方式配合。

事实上，两个方法也是一样，能平行连接（第一端的第一个针头和另一端的第一个针头连接，第一端的第二个针头和另一端的第二个针头连接；如此类推……），便能进行连接。

但一般电脑与电脑连接，则需要以“交叉线”（又称为跳线，crossover cables）连接。

[编辑]宽带供应商
一般的宽带供应商不会为客户提供“完整的”CAT-5线，它们的是只用主要作数据传输的两组双绞线（第2及3组），意即使用RJ-45头的第一、二、三、六针头；四、五、七、八针头不使用。

[编辑]参考。

五类线、超五类线和六类线温度标准在网络建设和数据传输中扮演着至关重要的角色。

通过对这些标准的深入了解，我们能更好地理解和应用于实际工作中。

接下来，我将从深度和广度两方面进行全面评估，并撰写一篇有价值的文章，以帮助您更好地理解这些标准的意义和应用。

1. 五类线和超五类线的概念五类线是指符合TIA/EIA-568-A标准的一种网络线缆规范，其传输频率为100MHz，可以支持传输速率为100Mbps的网络。

而超五类线是相对于五类线而言的，它是指传输频率达到250MHz，可以支持传输速率为1Gbps的网络线缆规范。

在实际网络建设中，根据网络的需求和未来的扩展性，选择合适的线缆规范至关重要。

2. 六类线温度标准的重要性六类线是网络线缆的最高规格之一，其传输频率可达到500MHz，可以支持传输速率为10Gbps的网络。

而六类线温度标准则是它在不同环境条件下的性能保证，确保网络系统在各种温度下都能够正常工作。

温度对线缆的性能具有重要影响，因此了解六类线温度标准，对于网络稳定性和可靠性至关重要。

3. 总结和回顾通过对五类线、超五类线和六类线温度标准的深入探讨，我们能够更加全面、深刻地理解这些网络线缆规范的意义和应用。

在网络建设和数据传输中，选择合适的线缆规范，并且了解其在不同环境下的工作性能，对于保障网络的稳定性和可靠性具有重要意义。

4. 个人观点和理解作为网络建设和数据传输领域的从业者，我深切了解到线缆规范对于网络性能的影响。

在实际工作中，我们需要根据不同网络环境和需求，合理选择和应用五类线、超五类线和六类线，并且在建设过程中严格遵守其温度标准，以保证网络系统的稳定性和可靠性。

希望通过本文的阐述，您能更全面、深刻地理解五类线、超五类线和六类线温度标准的意义和应用。

在日常工作中，合理选择和应用线缆规范，严格遵守温度标准，将会对网络系统的性能有着显著的影响。

如有更多疑问或者深入讨论的需求，欢迎随时与我交流。

感谢您的阅读与支持！深度评估五类线、超五类线和六类线温度标准一、五类线和超五类线的概念五类线是一种网络线缆规范，其传输频率为100MHz，可以支持传输速率为100Mbps的网络。

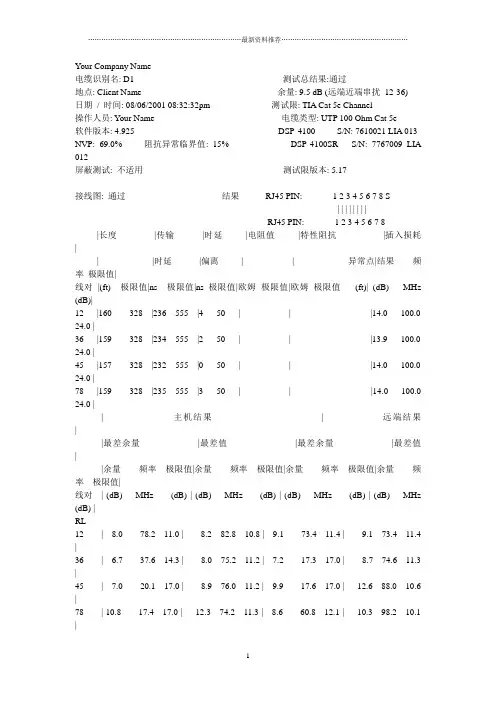

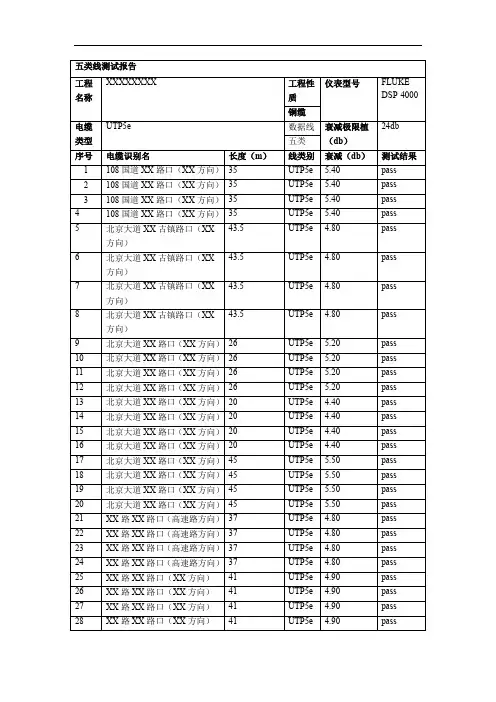

电缆识别名: D1 测试总结果:通过地点: Client Name 余量: 9.5 dB (远端近端串扰12-36)日期/ 时间: 08/06/2001 08:32:32pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8 |长度|传输|时延|电阻值|特性阻抗|插入损耗|| |时延|偏离| | 异常点|结果频率极限值|线对|(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值(ft)| (dB) MHz (dB)|12 |160 328 |236 555 |4 50 | | |14.0 100.0 24.0 |36 |159 328 |234 555 |2 50 | | |13.9 100.0 24.0 |45 |157 328 |232 555 |0 50 | | |14.0 100.0 24.0 |78 |159 328 |235 555 |3 50 | | |14.0 100.0 24.0 || 主机结果| 远端结果||最差余量|最差值|最差余量|最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对| (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 8.0 78.2 11.0 | 8.2 82.8 10.8 | 9.1 73.4 11.4 | 9.1 73.4 11.4 |36 | 6.7 37.6 14.3 | 8.0 75.2 11.2 | 7.2 17.3 17.0 | 8.7 74.6 11.3 |45 | 7.0 20.1 17.0 | 8.9 76.0 11.2 | 9.9 17.6 17.0 | 12.6 88.0 10.6 |78 | 10.8 17.4 17.0 | 12.3 74.2 11.3 | 8.6 60.8 12.1 | 10.3 98.2 10.1 |12 | 14.9 60.0 30.8 | 17.9 95.4 27.4 | 11.3 59.8 30.9 | 11.4 60.0 30.8 | 36 | 12.8 60.2 30.8 | 14.5 88.2 28.0 | 11.2 59.8 30.9 | 13.9 95.0 27.5 | 45 | 14.5 20.3 38.9 | 15.7 87.6 28.0 | 11.5 57.8 31.1 | 12.2 74.8 29.3 | 78 | 14.9 60.0 30.8 | 17.0 90.2 27.8 | 11.9 57.6 31.2 | 12.2 75.0 29.3 | PS ACR-N12 | 19.7 1.7 53.6 | 32.0 97.2 3.6 | 20.8 1.7 53.6 | 30.4 100.0 3.0 | 36 | 19.1 5.6 42.9 | 27.5 88.2 5.6 | 19.3 6.0 42.2 | 27.4 95.0 4.1 | 45 | 17.3 2.3 51.1 | 28.7 87.8 5.7 | 16.2 2.1 51.9 | 28.8 100.0 3.0 | 78 | 18.1 2.3 51.1 | 32.3 100.0 3.0 | 16.3 2.1 51.9 | 28.9 100.0 3.0 | NEXT12-36 | 12.3 60.0 33.8 | 12.3 60.0 33.8 | 9.5 59.8 33.9 | 9.6 60.0 33.8 | 12-45 | 17.5 70.4 32.8 | 17.5 70.4 32.8 | 14.4 70.4 32.8 | 14.5 70.6 32.7 | 12-78 | 13.9 34.8 38.0 | 18.5 100.0 30.1 | 14.2 34.8 38.0 | 15.2 100.0 30.1 | 36-45 | 12.8 20.7 41.8 | 13.7 88.4 31.0 | 13.2 45.6 35.9 | 14.2 94.8 30.5 | 36-78 | 14.0 59.8 33.9 | 16.3 90.4 30.8 | 14.1 22.5 41.2 | 16.2 75.6 32.2 | 45-78 | 12.7 7.7 48.9 | 15.8 82.0 31.6 | 9.7 55.2 34.5 | 10.2 74.8 32.3 | ACR-N12-36 | 18.7 1.7 56.6 | 29.4 95.2 7.1 | 19.4 1.7 56.6 | 27.9 95.0 7.1 | 12-45 | 21.9 2.2 54.5 | 29.1 70.4 12.9 | 23.3 16.3 34.3 | 26.1 70.6 12.8 | 12-78 | 21.8 34.8 24.3 | 32.6 100.0 6.0 | 21.3 4.3 48.4 | 29.3 100.0 6.0 | 36-45 | 18.7 20.7 31.4 | 26.8 88.4 8.5 | 20.4 20.6 31.5 | 28.9 100.0 6.0 | 36-78 | 17.9 6.0 45.2 | 29.5 90.4 8.1 | 17.7 6.0 45.2 | 28.3 75.6 11.5 | 45-78 | 15.4 2.3 54.1 | 28.5 82.0 9.9 | 13.5 2.1 54.9 | 22.1 74.8 11.8 | ACR-F12-36 | 20.5 1.1 56.6 | 24.7 72.0 20.3 | 20.5 1.1 56.6 | 24.6 72.0 20.3 | 12-45 | 22.2 2.1 51.0 | 26.9 65.0 21.1 | 22.2 2.1 51.0 | 27.5 70.2 20.5 | 12-78 | 31.3 47.6 23.8 | 32.1 95.4 17.8 | 31.3 47.6 23.8 | 31.9 93.8 17.9 | 36-12 | 20.3 1.1 56.6 | 25.9 76.4 19.8 | 20.3 1.1 56.6 | 25.9 76.4 19.8 | 36-45 | 16.1 98.0 17.6 | 16.2 98.2 17.5 | 16.0 98.0 17.6 | 16.1 98.2 17.5 | 36-78 | 17.2 1.0 57.4 | 22.3 100.0 17.4 | 17.1 1.0 57.4 | 22.2 100.0 17.4 | 45-12 | 21.9 1.6 53.3 | 26.8 68.0 20.7 | 22.0 1.6 53.3 | 26.8 68.0 20.7 | 45-36 | 15.6 51.6 23.2 | 16.2 98.6 17.5 | 15.7 51.6 23.2 | 16.5 99.8 17.4 | 45-78 | 16.5 1.9 51.8 | 21.1 89.2 18.4 | 16.5 1.9 51.8 | 21.1 89.2 18.4 | 78-12 | 31.3 1.4 54.5 | 33.4 97.4 17.6 | 31.3 1.4 54.5 | 33.4 97.4 17.6 | 78-36 | 17.5 1.0 57.4 | 20.7 83.6 18.9 | 17.6 1.0 57.4 | 20.7 83.6 18.9 | 78-45 | 16.6 1.9 51.8 | 20.2 83.0 19.0 | 16.6 1.9 51.8 | 20.8 87.4 18.5 | PS ACR-F12 | 21.0 1.3 52.2 | 26.4 76.2 16.8 | 21.1 1.6 50.3 | 25.7 72.0 17.3 | 36 | 16.9 12.2 32.7 | 18.5 100.0 14.4 | 16.9 1.3 52.2 | 18.1 98.2 14.5 | 45 | 16.5 17.3 29.7 | 18.4 98.2 14.5 | 16.3 13.3 32.0 | 18.4 98.4 14.5 | 78 | 17.0 1.6 50.3 | 22.3 100.0 14.4 | 17.1 1.9 48.8 | 20.5 83.6 15.9 |电缆识别名: D2 测试总结果:通过地点: Client Name 余量: 9.7 dB (远端近端串扰12-36)日期/ 时间: 08/06/2001 08:34:22pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8 |长度|传输|时延|电阻值|特性阻抗|插入损耗|| |时延|偏离| | 异常点|结果频率极限值|线对|(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值(ft)| (dB) MHz (dB)|12 |161 328 |237 555 |4 50 | | |13.9 100.0 24.0 |36 |159 328 |235 555 |2 50 | | |13.9 100.0 24.0 |45 |158 328 |233 555 |0 50 | | |14.0 100.0 24.0 |78 |160 328 |236 555 |3 50 | | |14.0 100.0 24.0 || 主机结果| 远端结果||最差余量|最差值|最差余量|最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对| (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 7.7 80.4 10.9 | 7.7 80.4 10.9 | 9.3 73.4 11.4 | 9.3 73.4 11.4 |36 | 7.9 81.8 10.9 | 7.9 81.8 10.9 | 8.6 15.1 17.0 | 9.1 63.2 12.0 |45 | 6.1 17.7 17.0 | 10.5 82.2 10.8 | 7.7 17.6 17.0 | 13.7 87.4 10.6 |78 | 10.5 19.6 17.0 | 12.2 83.4 10.8 | 7.7 56.0 12.5 | 7.7 56.0 12.5 |12 | 14.9 27.8 36.6 | 18.1 96.8 27.3 | 12.3 28.4 36.5 | 15.5 99.4 27.1 | 36 | 12.6 17.4 40.0 | 13.3 97.4 27.3 | 11.9 31.8 35.6 | 13.2 97.2 27.3 | 45 | 15.3 86.0 28.2 | 15.3 86.0 28.2 | 14.3 100.0 27.1 | 14.3 100.0 27.1 | 78 | 13.5 10.4 43.8 | 15.5 97.4 27.3 | 13.2 69.0 29.9 | 14.1 94.6 27.5 | PS ACR-N12 | 21.8 27.8 24.5 | 31.8 96.8 3.7 | 19.3 28.4 24.2 | 29.4 99.4 3.2 | 36 | 17.2 5.9 42.4 | 27.0 97.4 3.6 | 16.7 6.0 42.2 | 26.9 97.2 3.6 | 45 | 17.9 3.8 46.6 | 30.6 97.4 3.6 | 17.8 3.6 47.1 | 28.4 100.0 3.0 | 78 | 17.2 5.9 42.4 | 29.8 99.2 3.2 | 16.8 5.7 42.7 | 27.7 94.6 4.2 | NEXT12-36 | 11.9 27.6 39.7 | 17.0 99.6 30.1 | 9.7 28.4 39.5 | 14.4 99.6 30.1 | 12-45 | 17.8 13.5 44.8 | 18.8 67.6 33.1 | 18.5 57.6 34.2 | 20.7 94.2 30.5 | 12-78 | 15.6 61.4 33.7 | 18.8 96.4 30.4 | 14.6 49.6 35.3 | 15.9 89.4 30.9 | 36-45 | 13.0 86.0 31.2 | 13.0 86.0 31.2 | 13.3 85.8 31.2 | 14.0 100.0 30.1 | 36-78 | 11.4 22.4 41.2 | 13.2 94.0 30.5 | 11.2 22.2 41.3 | 12.7 94.6 30.5 | 45-78 | 15.6 3.8 53.9 | 16.8 74.4 32.3 | 14.5 3.6 54.3 | 15.4 100.0 30.1 | ACR-N12-36 | 18.8 27.6 27.6 | 30.9 99.6 6.1 | 16.7 28.4 27.2 | 28.3 99.6 6.1 | 12-45 | 22.1 7.7 42.7 | 30.1 67.6 13.6 | 23.5 7.6 42.8 | 34.2 94.2 7.3 | 12-78 | 21.9 5.2 46.6 | 32.6 96.4 6.8 | 20.8 12.9 37.1 | 29.1 89.4 8.3 | 36-45 | 17.8 3.7 49.9 | 25.8 86.0 9.1 | 18.9 3.5 50.4 | 28.1 100.0 6.0 | 36-78 | 15.0 5.9 45.4 | 26.7 94.0 7.3 | 14.7 5.7 45.7 | 26.3 94.6 7.2 | 45-78 | 18.0 3.8 49.6 | 28.6 74.4 11.9 | 16.9 3.6 50.1 | 29.5 100.0 6.0 | ACR-F12-36 | 16.6 1.1 56.6 | 21.0 81.0 19.2 | 16.7 1.1 56.6 | 20.3 76.2 19.8 | 12-45 | 24.0 1.7 52.8 | 28.5 67.6 20.8 | 23.9 1.7 52.8 | 28.4 67.6 20.8 | 12-78 | 28.8 18.9 31.9 | 31.1 98.6 17.5 | 28.8 18.9 31.9 | 31.0 98.6 17.5 | 36-12 | 16.9 1.6 53.3 | 20.9 80.2 19.3 | 16.9 1.6 53.3 | 21.0 80.8 19.3 | 36-45 | 24.5 97.6 17.6 | 24.5 97.6 17.6 | 24.4 97.6 17.6 | 24.4 97.6 17.6 | 36-78 | 26.2 83.0 19.0 | 26.4 91.4 18.2 | 26.2 84.8 18.8 | 26.3 91.4 18.2 | 45-12 | 23.4 1.7 52.8 | 27.8 74.2 20.0 | 23.5 1.7 52.8 | 27.9 74.2 20.0 | 45-36 | 24.0 97.8 17.6 | 24.0 97.8 17.6 | 24.1 97.8 17.6 | 24.1 97.8 17.6 | 45-78 | 16.5 1.7 52.8 | 20.9 100.0 17.4 | 16.5 1.6 53.3 | 20.9 100.0 17.4 | 78-12 | 28.7 21.2 30.9 | 31.0 92.2 18.1 | 28.7 2.0 51.4 | 31.1 92.2 18.1 | 78-36 | 25.4 99.4 17.4 | 25.4 99.4 17.4 | 25.6 99.6 17.4 | 25.6 99.6 17.4 | 78-45 | 16.6 1.1 56.6 | 19.7 83.2 19.0 | 16.6 1.5 53.9 | 19.7 83.2 19.0 | PS ACR-F12 | 18.9 1.6 50.3 | 23.0 80.4 16.3 | 18.8 1.1 53.6 | 23.3 81.0 16.2 | 36 | 19.4 1.1 53.6 | 23.6 99.6 14.4 | 19.6 1.6 50.3 | 23.3 97.4 14.6 | 45 | 18.8 1.1 53.6 | 22.9 97.4 14.6 | 18.7 1.7 49.8 | 22.4 100.0 14.4 | 78 | 19.1 1.7 49.8 | 23.2 100.0 14.4 | 19.2 1.5 50.9 | 23.4 99.6 14.4 |电缆识别名: D3 测试总结果:通过地点: Client Name 余量: 10.3 dB (远端近端串扰12-36) 日期/ 时间: 08/06/2001 08:36:15pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8 |长度|传输|时延|电阻值|特性阻抗|插入损耗|| |时延|偏离| | 异常点|结果频率极限值|线对|(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值(ft)| (dB) MHz (dB)|12 |161 328 |237 555 |4 50 | | |13.9 100.0 24.0 |36 |159 328 |234 555 |1 50 | | |13.8 100.0 24.0 |45 |158 328 |233 555 |0 50 | | |14.0 100.0 24.0 |78 |160 328 |236 555 |3 50 | | |14.0 100.0 24.0 || 主机结果| 远端结果||最差余量|最差值|最差余量|最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对| (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 7.9 76.0 11.2 | 7.9 76.0 11.2 | 8.5 73.4 11.4 | 8.7 75.6 11.2 |36 | 7.4 37.4 14.3 | 9.0 77.4 11.1 | 7.5 17.3 17.0 | 8.4 74.6 11.3 |45 | 6.0 19.9 17.0 | 10.2 78.0 11.0 | 6.9 19.9 17.0 | 11.3 90.2 10.5 |78 | 10.2 17.3 17.0 | 13.3 81.8 10.9 | 8.9 17.3 17.0 | 9.4 53.6 12.7 |12 | 12.9 50.6 32.2 | 16.2 99.4 27.1 | 12.8 50.8 32.2 | 14.8 92.4 27.7 | 36 | 12.9 50.8 32.2 | 14.2 98.6 27.2 | 12.8 50.6 32.2 | 14.2 99.6 27.1 | 45 | 15.5 91.2 27.8 | 15.5 91.2 27.8 | 14.2 73.6 29.4 | 14.2 73.6 29.4 | 78 | 13.9 20.4 38.9 | 16.5 98.0 27.2 | 14.9 8.5 45.2 | 15.7 73.0 29.5 | PS ACR-N12 | 18.7 5.9 42.4 | 30.0 99.4 3.2 | 18.6 5.9 42.4 | 28.1 92.4 4.7 | 36 | 18.1 8.6 38.6 | 28.0 98.6 3.3 | 17.1 8.6 38.6 | 28.0 99.6 3.1 | 45 | 21.9 6.3 41.8 | 28.8 91.2 4.9 | 20.1 6.1 42.1 | 31.5 98.4 3.4 | 78 | 19.0 8.6 38.6 | 30.3 98.0 3.5 | 18.6 8.6 38.6 | 33.0 98.6 3.3 | NEXT12-36 | 11.3 50.6 35.2 | 13.7 99.4 30.1 | 10.3 50.8 35.2 | 12.5 92.6 30.7 | 12-45 | 16.9 45.6 35.9 | 19.7 83.6 31.4 | 17.1 5.9 50.8 | 19.7 91.6 30.7 | 12-78 | 16.4 20.4 41.9 | 20.2 96.0 30.4 | 15.1 54.8 34.6 | 18.2 82.4 31.5 | 36-45 | 13.0 91.2 30.8 | 13.0 91.2 30.8 | 13.9 76.4 32.1 | 15.1 98.4 30.2 | 36-78 | 12.8 23.4 40.9 | 14.4 98.0 30.2 | 13.1 8.7 48.0 | 16.8 98.6 30.2 | 45-78 | 16.7 13.1 45.0 | 18.3 73.2 32.5 | 13.5 73.2 32.5 | 13.6 73.4 32.4 | ACR-N12-36 | 17.8 1.6 57.0 | 27.4 99.4 6.2 | 18.9 1.7 56.6 | 27.3 99.8 6.1 | 12-45 | 21.2 5.7 45.7 | 32.4 83.6 9.6 | 20.1 5.9 45.4 | 32.9 91.6 7.9 | 12-78 | 21.3 8.1 42.2 | 33.9 96.0 6.9 | 20.9 20.3 31.7 | 30.9 82.4 9.8 | 36-45 | 21.5 3.7 49.9 | 26.3 91.2 7.9 | 18.1 3.7 49.9 | 29.0 98.4 6.4 | 36-78 | 17.4 8.6 41.6 | 28.2 98.0 6.5 | 16.7 8.6 41.6 | 30.8 98.6 6.3 | 45-78 | 21.2 13.1 36.9 | 30.2 73.4 12.1 | 21.2 10.1 39.8 | 25.3 73.4 12.1 | ACR-F12-36 | 17.1 1.3 55.2 | 20.2 74.6 20.0 | 17.1 1.3 55.2 | 20.2 74.8 19.9 | 12-45 | 24.7 95.2 17.8 | 25.0 99.8 17.4 | 24.6 95.2 17.8 | 24.9 99.8 17.4 | 12-78 | 35.5 98.0 17.6 | 35.6 98.2 17.5 | 35.4 98.0 17.6 | 35.5 98.2 17.5 | 36-12 | 16.9 1.0 57.4 | 22.4 99.6 17.4 | 16.9 1.0 57.4 | 22.3 99.6 17.4 | 36-45 | 18.4 92.2 18.1 | 18.4 92.2 18.1 | 18.2 92.2 18.1 | 18.2 92.2 18.1 | 36-78 | 16.5 1.5 53.9 | 20.5 80.0 19.3 | 16.5 1.5 53.9 | 20.4 80.0 19.3 | 45-12 | 26.2 91.2 18.2 | 26.3 98.4 17.5 | 26.3 97.0 17.7 | 26.4 98.4 17.5 | 45-36 | 17.5 41.0 25.2 | 18.0 90.0 18.3 | 17.5 41.0 25.2 | 18.1 90.0 18.3 | 45-78 | 18.4 1.3 55.2 | 23.4 100.0 17.4 | 18.4 1.3 55.2 | 23.4 100.0 17.4 | 78-12 | 36.3 1.0 57.4 | 37.1 98.2 17.5 | 36.4 1.0 57.4 | 37.2 98.2 17.5 | 78-36 | 17.4 1.5 53.9 | 20.5 83.2 19.0 | 17.4 1.5 53.9 | 20.5 83.0 19.0 | 78-45 | 18.8 1.6 53.3 | 22.7 83.4 18.9 | 18.8 1.6 53.3 | 22.7 83.4 18.9 | PS ACR-F12 | 19.7 1.0 54.4 | 24.1 99.8 14.4 | 20.0 1.3 52.2 | 22.9 80.4 16.3 | 36 | 15.9 1.5 50.9 | 18.9 90.6 15.2 | 15.8 1.3 52.2 | 18.9 92.2 15.1 | 45 | 18.9 1.3 52.2 | 19.8 92.4 15.1 | 18.5 1.3 52.2 | 20.0 92.0 15.1 | 78 | 17.5 1.5 50.9 | 22.9 99.6 14.4 | 18.0 1.5 50.9 | 21.6 83.4 15.9 |电缆识别名: D4 测试总结果:通过地点: Client Name 余量: 9.0 dB (远端近端串扰12-36)日期/ 时间: 08/06/2001 08:37:08pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8 |长度|传输|时延|电阻值|特性阻抗|插入损耗|| |时延|偏离| | 异常点|结果频率极限值|线对|(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值(ft)| (dB) MHz (dB)|12 |156 328 |230 555 |4 50 | | |14.2 100.0 24.0 |36 |155 328 |228 555 |2 50 | | |14.1 100.0 24.0 |45 |153 328 |226 555 |0 50 | | |14.2 100.0 24.0 |78 |155 328 |229 555 |3 50 | | |14.3 100.0 24.0 || 主机结果| 远端结果||最差余量|最差值|最差余量|最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对| (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 7.3 80.4 10.9 | 7.3 80.4 10.9 | 8.8 71.0 11.5 | 8.8 71.0 11.5 |36 | 7.5 77.4 11.1 | 7.5 77.4 11.1 | 5.9 60.4 12.2 | 5.9 60.4 12.2 |45 | 7.0 18.3 17.0 | 9.5 82.2 10.8 | 8.6 18.1 17.0 | 14.4 94.8 10.3 |78 | 11.0 80.6 10.9 | 11.0 80.6 10.9 | 8.9 50.6 13.0 | 8.9 50.6 13.0 |12 | 13.5 24.2 37.6 | 17.0 84.0 28.3 | 11.1 24.5 37.5 | 15.4 91.4 27.7 | 36 | 11.9 42.4 33.5 | 15.0 90.8 27.8 | 10.9 42.4 33.5 | 12.9 90.6 27.8 | 45 | 13.7 42.0 33.5 | 16.9 88.8 27.9 | 13.5 42.0 33.5 | 16.2 96.4 27.4 | 78 | 13.6 19.9 39.0 | 15.9 91.2 27.8 | 14.0 25.1 37.4 | 16.1 90.4 27.8 | PS ACR-N12 | 18.7 1.9 52.8 | 29.8 84.0 6.5 | 17.5 24.4 26.3 | 28.8 91.4 4.9 | 36 | 18.7 6.2 41.9 | 30.1 100.0 3.0 | 17.6 24.6 26.2 | 26.2 90.6 5.1 | 45 | 21.1 1.7 53.6 | 31.7 96.6 3.8 | 19.9 1.6 54.0 | 30.3 96.4 3.8 | 78 | 17.3 6.1 42.1 | 31.5 100.0 3.0 | 17.1 5.9 42.4 | 29.6 90.4 5.1 | NEXT12-36 | 10.9 24.2 40.6 | 15.3 81.4 31.6 | 9.0 24.4 40.5 | 11.9 78.8 31.9 | 12-45 | 15.6 33.8 38.2 | 16.2 88.6 31.0 | 14.8 47.2 35.7 | 18.5 89.0 30.9 | 12-78 | 16.2 6.2 50.5 | 20.6 100.0 30.1 | 14.1 25.1 40.4 | 19.6 87.2 31.1 | 36-45 | 10.9 42.0 36.5 | 10.9 42.0 36.5 | 10.8 42.2 36.5 | 14.1 95.8 30.4 | 36-78 | 11.5 32.2 38.5 | 13.6 90.8 30.8 | 11.6 39.6 37.0 | 13.6 90.4 30.8 | 45-78 | 18.0 88.6 31.0 | 18.0 88.6 31.0 | 16.2 59.6 33.9 | 19.0 91.8 30.7 | ACR-N12-36 | 17.4 24.2 29.4 | 28.0 81.4 10.1 | 15.4 24.4 29.3 | 26.6 91.0 8.0 | 12-45 | 20.4 1.7 56.6 | 29.6 88.8 8.5 | 21.3 1.6 57.0 | 31.8 89.0 8.4 | 12-78 | 19.4 6.3 44.8 | 35.0 100.0 6.0 | 18.7 3.3 50.9 | 32.9 87.2 8.8 | 36-45 | 19.6 42.0 21.5 | 32.3 100.0 6.0 | 19.5 42.0 21.5 | 28.1 95.8 6.9 | 36-78 | 16.3 6.1 45.1 | 27.2 90.8 8.0 | 16.1 5.9 45.4 | 27.1 90.4 8.1 | 45-78 | 21.7 2.2 54.5 | 31.4 88.6 8.5 | 19.4 1.6 57.0 | 32.6 91.8 7.8 | ACR-F12-36 | 17.5 1.6 53.3 | 21.8 81.2 19.2 | 17.5 1.6 53.3 | 21.8 81.2 19.2 | 12-45 | 18.9 1.5 53.9 | 22.3 81.4 19.2 | 18.8 1.5 53.9 | 22.3 81.4 19.2 | 12-78 | 32.4 72.4 20.2 | 34.9 100.0 17.4 | 32.2 72.4 20.2 | 34.8 100.0 17.4 | 36-12 | 17.7 1.5 53.9 | 21.8 80.6 19.3 | 17.7 1.5 53.9 | 21.9 80.8 19.3 | 36-45 | 18.2 100.0 17.4 | 18.2 100.0 17.4 | 18.1 100.0 17.4 | 18.1 100.0 17.4 | 36-78 | 19.3 1.7 52.8 | 22.6 91.4 18.2 | 19.2 1.7 52.8 | 22.4 91.4 18.2 | 45-12 | 18.6 1.6 53.3 | 21.6 81.4 19.2 | 18.6 1.6 53.3 | 21.6 81.4 19.2 | 45-36 | 18.9 52.8 23.0 | 20.7 100.0 17.4 | 19.0 52.8 23.0 | 20.8 100.0 17.4 | 45-78 | 15.5 1.7 52.8 | 18.7 88.8 18.4 | 15.5 1.7 52.8 | 18.6 88.8 18.4 | 78-12 | 33.4 60.2 21.8 | 34.1 98.8 17.5 | 33.5 60.2 21.8 | 34.3 98.8 17.5 | 78-36 | 18.5 1.1 56.6 | 22.8 98.0 17.6 | 18.6 1.1 56.6 | 23.0 98.0 17.6 | 78-45 | 15.8 1.7 52.8 | 18.5 83.8 18.9 | 15.8 1.7 52.8 | 18.9 86.4 18.6 | PS ACR-F12 | 18.1 1.5 50.9 | 21.8 81.4 16.2 | 18.1 1.5 50.9 | 21.9 81.2 16.2 | 36 | 17.3 1.7 49.8 | 21.5 100.0 14.4 | 17.5 1.5 50.9 | 19.4 100.0 14.4 | 45 | 16.4 1.4 51.5 | 18.8 100.0 14.4 | 16.2 1.5 50.9 | 19.0 88.8 15.4 | 78 | 17.0 1.7 49.8 | 20.2 88.8 15.4 | 17.0 1.1 53.6 | 21.1 95.8 14.8 |电缆识别名: D5 测试总结果:通过地点: Client Name 余量: 8.2 dB (远端近端串扰12-36)日期/ 时间: 08/06/2001 08:43:04pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8 |长度|传输|时延|电阻值|特性阻抗|插入损耗|| |时延|偏离| | 异常点|结果频率极限值|线对|(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值(ft)| (dB) MHz (dB)|12 |156 328 |230 555 |4 50 | | |14.2 100.0 24.0 |36 |155 328 |228 555 |2 50 | | |14.2 100.0 24.0 |45 |153 328 |226 555 |0 50 | | |14.3 100.0 24.0 |78 |155 328 |229 555 |3 50 | | |14.3 100.0 24.0 || 主机结果| 远端结果||最差余量|最差值|最差余量|最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对| (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 7.8 82.6 10.8 | 7.8 82.6 10.8 | 10.7 15.3 17.0 | 12.9 80.0 10.9 |36 | 5.6 82.2 10.8 | 5.6 82.2 10.8 | 5.4 17.8 17.0 | 6.9 58.2 12.4 |45 | 7.2 20.5 16.9 | 9.1 84.4 10.7 | 9.2 20.4 17.0 | 14.0 87.8 10.6 |78 | 9.3 80.6 10.9 | 9.3 80.6 10.9 | 10.6 22.2 16.6 | 12.3 62.4 12.1 |12 | 11.0 36.2 34.7 | 16.5 86.2 28.2 | 10.9 36.0 34.7 | 15.3 91.2 27.8 | 36 | 10.9 36.2 34.7 | 14.4 94.0 27.5 | 10.6 35.8 34.8 | 14.5 94.0 27.5 | 45 | 17.2 3.3 52.0 | 18.7 94.4 27.5 | 15.2 67.6 30.1 | 15.7 90.8 27.8 | 78 | 16.0 33.2 35.3 | 16.1 72.4 29.6 | 15.8 4.3 50.1 | 17.4 91.2 27.8 | PS ACR-N12 | 17.4 4.6 44.8 | 31.1 93.6 4.4 | 17.2 4.6 44.8 | 29.4 93.6 4.4 | 36 | 16.5 2.2 51.5 | 28.1 94.0 4.3 | 16.9 2.1 51.9 | 28.2 94.0 4.3 | 45 | 19.6 3.3 47.9 | 32.6 94.4 4.2 | 19.0 3.5 47.4 | 29.2 90.8 5.0 | 78 | 19.4 4.3 45.4 | 32.4 93.8 4.4 | 18.0 1.6 54.0 | 31.0 91.2 4.9 | NEXT12-36 | 8.2 36.2 37.7 | 13.6 76.8 32.1 | 8.2 36.0 37.7 | 14.0 93.6 30.6 |12-45 | 15.9 79.4 31.8 | 15.9 79.4 31.8 | 15.0 79.0 31.9 | 15.1 79.2 31.8 | 12-78 | 16.1 4.5 52.8 | 20.7 98.6 30.2 | 14.5 4.5 52.8 | 16.6 74.6 32.3 | 36-45 | 16.1 94.4 30.5 | 16.1 94.4 30.5 | 13.8 60.8 33.8 | 15.5 100.0 30.1 | 36-78 | 14.3 72.4 32.6 | 16.3 93.8 30.6 | 15.2 1.6 60.0 | 16.8 72.4 32.6 | 45-78 | 17.7 3.7 54.1 | 20.9 91.0 30.8 | 16.0 77.2 32.1 | 16.0 77.2 32.1 | ACR-N12-36 | 16.4 36.2 23.7 | 28.9 93.6 7.4 | 16.3 36.0 23.8 | 27.7 93.6 7.4 | 12-45 | 23.7 6.7 44.1 | 28.5 79.4 10.6 | 21.5 1.8 56.2 | 27.7 79.2 10.6 | 12-78 | 18.9 4.5 48.0 | 35.0 98.6 6.3 | 17.3 4.5 48.0 | 28.8 74.6 11.8 | 36-45 | 18.3 3.0 51.8 | 30.0 94.4 7.2 | 18.4 2.8 52.4 | 29.9 100.0 6.0 | 36-78 | 16.9 2.1 54.9 | 30.1 93.8 7.4 | 17.1 1.6 57.0 | 33.3 94.0 7.3 | 45-78 | 20.1 3.7 49.9 | 34.6 91.2 7.9 | 18.4 3.7 49.9 | 32.6 95.8 6.9 | ACR-F12-36 | 17.6 1.3 55.2 | 21.7 69.6 20.6 | 17.6 1.3 55.2 | 21.5 69.4 20.6 | 12-45 | 21.0 1.8 52.3 | 25.4 81.2 19.2 | 21.0 1.8 52.3 | 25.3 81.2 19.2 | 12-78 | 31.3 78.0 19.6 | 32.0 100.0 17.4 | 31.2 78.0 19.6 | 31.9 100.0 17.4 | 36-12 | 17.4 1.0 57.4 | 23.3 78.6 19.5 | 17.4 1.0 57.4 | 23.2 78.0 19.6 | 36-45 | 15.8 98.0 17.6 | 15.9 98.2 17.5 | 15.8 98.0 17.6 | 15.9 98.2 17.5 | 36-78 | 17.3 1.7 52.8 | 20.0 82.8 19.0 | 17.3 1.7 52.8 | 19.9 82.8 19.0 | 45-12 | 20.7 1.7 52.8 | 24.8 75.2 19.9 | 20.8 1.7 52.8 | 25.9 83.8 18.9 | 45-36 | 16.5 100.0 17.4 | 16.5 100.0 17.4 | 16.6 100.0 17.4 | 16.6 100.0 17.4 | 45-78 | 15.8 1.0 57.4 | 20.6 98.6 17.5 | 15.8 1.0 57.4 | 20.5 98.6 17.5 | 78-12 | 30.6 96.0 17.7 | 30.7 98.4 17.5 | 30.7 96.0 17.7 | 30.8 98.4 17.5 | 78-36 | 17.2 1.8 52.3 | 20.8 98.6 17.5 | 17.2 1.8 52.3 | 20.9 98.6 17.5 | 78-45 | 16.1 1.6 53.3 | 19.6 85.8 18.7 | 16.1 1.6 53.3 | 19.6 85.8 18.7 | PS ACR-F12 | 18.8 1.0 54.4 | 23.4 74.0 17.0 | 19.1 1.5 50.9 | 22.6 69.4 17.6 | 36 | 16.2 1.8 49.3 | 18.1 100.0 14.4 | 16.3 1.7 49.8 | 17.8 98.2 14.5 | 45 | 16.4 1.6 50.3 | 17.6 98.2 14.5 | 16.3 1.7 49.8 | 18.1 100.0 14.4 | 78 | 16.5 1.7 49.8 | 19.9 86.4 15.6 | 16.8 1.8 49.3 | 19.6 85.8 15.7 |电缆识别名: D6 测试总结果:通过地点: Client Name 余量: 8.4 dB (NEXT 36-78)日期/ 时间: 08/06/2001 08:39:19pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8 |长度|传输|时延|电阻值|特性阻抗|插入损耗|| |时延|偏离| | 异常点|结果频率极限值|线对|(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值(ft)| (dB) MHz (dB)|12 |157 328 |231 555 |4 50 | | |14.2 100.0 24.0 |36 |155 328 |228 555 |1 50 | | |14.1 100.0 24.0 |45 |154 328 |227 555 |0 50 | | |14.2 100.0 24.0 |78 |155 328 |229 555 |2 50 | | |14.3 100.0 24.0 || 主机结果| 远端结果||最差余量|最差值|最差余量|最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对| (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 6.8 84.8 10.7 | 6.8 84.8 10.7 | 9.2 75.4 11.2 | 9.2 75.4 11.2 |36 | 8.1 77.2 11.1 | 8.1 77.2 11.1 | 6.5 17.8 17.0 | 6.7 60.4 12.2 |45 | 5.8 22.9 16.5 | 10.0 77.6 11.1 | 8.5 20.4 17.0 | 9.0 22.8 16.5 |78 | 9.9 11.1 17.0 | 12.1 79.6 11.0 | 10.4 48.8 13.2 | 10.9 60.0 12.2 |12 | 15.1 21.6 38.5 | 16.1 87.2 28.1 | 13.7 81.8 28.6 | 13.7 81.8 28.6 | 36 | 11.0 25.5 37.3 | 13.7 100.0 27.1 | 12.9 1.6 57.0 | 13.2 97.6 27.3 | 45 | 16.8 90.6 27.8 | 16.8 90.6 27.8 | 13.9 71.8 29.6 | 14.9 100.0 27.1 | 78 | 11.2 25.5 37.3 | 13.3 100.0 27.1 | 12.5 1.6 57.0 | 16.8 95.2 27.4 | PS ACR-N12 | 21.2 21.5 27.9 | 29.3 87.2 5.8 | 20.7 6.6 41.3 | 26.5 81.8 7.0 | 36 | 16.0 4.0 46.1 | 27.9 100.0 3.0 | 14.8 1.6 54.0 | 27.3 97.6 3.5 | 45 | 22.1 1.8 53.2 | 30.2 90.6 5.1 | 21.5 8.6 38.6 | 29.2 100.0 3.0 | 78 | 16.2 4.1 45.9 | 27.7 100.0 3.0 | 14.4 1.6 54.0 | 30.6 95.2 4.1 | NEXT12-36 | 13.2 31.3 38.7 | 16.2 87.6 31.0 | 13.0 64.2 33.4 | 15.1 97.8 30.2 | 12-45 | 16.5 81.6 31.6 | 16.9 86.6 31.1 | 13.4 81.4 31.6 | 13.4 81.4 31.6 | 12-78 | 16.7 48.6 35.5 | 17.3 84.8 31.3 | 14.7 29.4 39.2 | 15.8 84.6 31.3 | 36-45 | 15.4 37.6 37.4 | 15.5 90.0 30.9 | 12.9 74.2 32.4 | 13.6 100.0 30.1 | 36-78 | 8.4 25.5 40.3 | 10.9 100.0 30.1 | 10.2 1.6 60.0 | 15.8 100.0 30.1 | 45-78 | 17.3 59.4 33.9 | 18.4 98.6 30.2 | 14.7 59.6 33.9 | 17.2 86.8 31.1 | ACR-N12-36 | 19.3 6.7 44.1 | 29.3 87.6 8.7 | 18.9 6.6 44.3 | 29.0 97.8 6.5 | 12-45 | 22.5 1.6 57.0 | 30.0 86.6 8.9 | 22.4 8.6 41.6 | 26.3 81.6 10.0 | 12-78 | 21.5 12.9 37.1 | 30.4 85.0 9.3 | 20.4 12.6 37.3 | 28.8 84.6 9.4 | 36-45 | 22.8 14.1 36.1 | 28.9 90.0 8.2 | 21.3 3.3 50.9 | 27.9 100.0 6.0 | 36-78 | 13.7 4.1 48.9 | 25.3 100.0 6.0 | 12.1 1.6 57.0 | 30.2 100.0 6.0 | 45-78 | 23.1 2.1 54.9 | 32.7 98.6 6.3 | 22.4 15.4 35.0 | 30.4 86.8 8.9 | ACR-F12-36 | 18.1 1.7 52.8 | 23.0 78.2 19.6 | 18.1 1.7 52.8 | 23.0 78.2 19.6 | 12-45 | 24.5 1.3 55.2 | 29.6 99.4 17.4 | 24.4 1.3 55.2 | 29.6 99.4 17.4 | 12-78 | 27.1 1.6 53.3 | 27.6 94.8 17.8 | 27.1 1.6 53.3 | 27.5 94.8 17.8 | 36-12 | 18.0 1.6 53.3 | 23.5 80.4 19.3 | 18.0 1.6 53.3 | 23.6 80.4 19.3 | 36-45 | 22.9 99.2 17.5 | 23.0 100.0 17.4 | 22.8 99.8 17.4 | 22.8 99.8 17.4 | 36-78 | 22.6 78.4 19.5 | 22.8 87.2 18.5 | 22.5 86.8 18.6 | 22.5 86.8 18.6 | 45-12 | 24.7 22.9 30.2 | 27.6 89.4 18.3 | 24.7 23.1 30.2 | 27.7 89.4 18.3 | 45-36 | 23.9 95.4 17.8 | 24.1 98.0 17.6 | 24.1 95.4 17.8 | 24.2 98.0 17.6 | 45-78 | 18.0 1.7 52.8 | 21.5 82.6 19.0 | 18.1 1.7 52.8 | 23.0 98.4 17.5 | 78-12 | 26.9 1.0 57.4 | 28.3 100.0 17.4 | 27.0 1.5 53.9 | 28.4 100.0 17.4 | 78-36 | 22.6 97.6 17.6 | 22.6 97.6 17.6 | 22.7 97.6 17.6 | 22.7 97.6 17.6 | 78-45 | 18.1 1.5 53.9 | 20.8 77.8 19.6 | 18.0 1.5 53.9 | 21.0 78.4 19.5 | PS ACR-F12 | 19.8 1.6 50.3 | 25.0 89.4 15.3 | 19.8 1.3 52.2 | 24.0 78.2 16.6 | 36 | 19.7 1.6 50.3 | 22.9 97.8 14.6 | 19.7 1.7 49.8 | 23.0 100.0 14.4 | 45 | 20.1 1.5 50.9 | 22.8 99.2 14.5 | 20.1 1.7 49.8 | 23.1 98.0 14.6 | 78 | 19.4 1.7 49.8 | 21.9 87.4 15.5 | 19.4 1.5 50.9 | 22.7 97.6 14.6 |电缆识别名: D7 测试总结果:通过地点: Client Name 余量: 10.6 dB (远端近端串扰12-36) 日期/ 时间: 08/06/2001 08:40:17pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8 |长度|传输|时延|电阻值|特性阻抗|插入损耗|| |时延|偏离| | 异常点|结果频率极限值|线对|(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值(ft)| (dB) MHz (dB)|12 |157 328 |232 555 |4 50 | | |14.1 100.0 24.0 |36 |155 328 |229 555 |1 50 | | |14.1 100.0 24.0 |45 |155 328 |228 555 |0 50 | | |14.2 100.0 24.0 |78 |156 328 |230 555 |2 50 | | |14.3 100.0 24.0 || 主机结果| 远端结果||最差余量|最差值|最差余量|最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对| (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 7.3 82.2 10.8 | 7.3 82.2 10.8 | 9.2 72.8 11.4 | 9.2 72.8 11.4 |36 | 6.9 74.6 11.3 | 6.9 74.6 11.3 | 7.1 74.2 11.3 | 7.1 74.2 11.3 |45 | 6.8 22.6 16.5 | 8.0 81.8 10.9 | 9.4 22.6 16.5 | 12.9 87.2 10.6 |78 | 9.8 11.0 17.0 | 12.5 81.8 10.9 | 10.9 17.8 17.0 | 11.3 46.2 13.4 |12 | 14.5 26.1 37.1 | 15.7 89.6 27.9 | 13.0 94.6 27.5 | 13.0 94.6 27.5 | 36 | 13.5 26.5 37.0 | 14.0 99.6 27.1 | 12.6 95.0 27.5 | 12.8 97.4 27.3 | 45 | 14.7 92.6 27.7 | 15.0 97.8 27.2 | 13.5 97.8 27.2 | 13.5 97.8 27.2 | 78 | 16.4 66.4 30.2 | 17.9 100.0 27.1 | 15.9 97.6 27.3 | 16.0 98.0 27.2 | PS ACR-N12 | 21.2 26.1 25.4 | 29.0 89.6 5.3 | 20.2 26.3 25.3 | 26.7 94.6 4.2 | 36 | 17.5 4.7 44.6 | 28.1 99.6 3.1 | 18.0 4.6 44.8 | 27.3 100.0 3.0 | 45 | 20.8 10.2 36.7 | 29.0 97.8 3.5 | 19.3 10.1 36.8 | 27.5 97.8 3.5 | 78 | 19.3 4.8 44.4 | 32.3 100.0 3.0 | 20.7 4.7 44.6 | 30.1 98.0 3.5 | NEXT12-36 | 11.9 26.2 40.1 | 14.1 94.8 30.5 | 10.6 94.8 30.5 | 10.6 94.8 30.5 | 12-45 | 15.0 92.0 30.7 | 15.0 92.0 30.7 | 15.1 92.4 30.7 | 15.1 92.4 30.7 | 12-78 | 17.3 89.0 30.9 | 17.3 89.0 30.9 | 18.1 97.6 30.3 | 18.2 97.8 30.2 | 36-45 | 13.2 97.6 30.3 | 13.3 97.8 30.2 | 11.5 97.6 30.3 | 11.6 97.8 30.2 | 36-78 | 13.9 4.8 52.3 | 14.9 100.0 30.1 | 15.2 4.7 52.4 | 15.9 99.8 30.1 | 45-78 | 16.4 18.4 42.6 | 18.4 98.0 30.2 | 16.7 98.0 30.2 | 16.7 98.0 30.2 | ACR-N12-36 | 18.7 26.1 28.4 | 27.8 94.8 7.2 | 17.6 26.5 28.2 | 24.3 94.8 7.2 | 12-45 | 20.6 10.2 39.7 | 28.5 92.0 7.8 | 19.8 2.9 52.1 | 28.7 92.4 7.7 | 12-78 | 24.2 13.8 36.3 | 30.6 89.0 8.4 | 25.8 10.1 39.8 | 32.3 97.8 6.5 | 36-45 | 20.2 6.7 44.1 | 27.3 97.8 6.5 | 19.2 9.9 40.0 | 25.6 97.8 6.5 | 36-78 | 16.7 4.8 47.4 | 29.3 100.0 6.0 | 17.9 4.7 47.6 | 30.2 99.8 6.1 | 45-78 | 21.9 18.2 33.0 | 32.5 98.0 6.5 | 22.2 18.2 33.0 | 30.8 98.0 6.5 | ACR-F12-36 | 18.3 1.7 52.8 | 21.5 75.8 19.8 | 18.3 1.7 52.8 | 21.4 75.8 19.8 | 12-45 | 17.8 2.0 51.4 | 20.7 73.8 20.1 | 17.8 2.0 51.4 | 20.6 73.8 20.1 | 12-78 | 24.5 1.1 56.6 | 27.2 91.2 18.2 | 24.4 1.1 56.6 | 27.9 100.0 17.4 | 36-12 | 17.8 1.0 57.4 | 23.5 86.4 18.6 | 17.8 1.0 57.4 | 22.5 77.4 19.6 | 36-45 | 17.7 100.0 17.4 | 17.7 100.0 17.4 | 17.6 100.0 17.4 | 17.6 100.0 17.4 | 36-78 | 20.4 1.5 53.9 | 25.8 97.8 17.6 | 20.4 1.5 53.9 | 25.6 97.8 17.6 | 45-12 | 17.3 1.5 53.9 | 21.1 81.4 19.2 | 17.4 1.5 53.9 | 21.1 81.4 19.2 | 45-36 | 18.3 100.0 17.4 | 18.3 100.0 17.4 | 18.4 100.0 17.4 | 18.4 100.0 17.4 | 45-78 | 16.5 3.5 46.6 | 19.2 97.8 17.6 | 16.5 3.5 46.6 | 19.1 97.8 17.6 | 78-12 | 24.2 1.0 57.4 | 26.5 94.4 17.9 | 24.3 1.0 57.4 | 26.7 94.4 17.9 | 78-36 | 20.1 1.5 53.9 | 25.1 99.8 17.4 | 20.1 1.5 53.9 | 25.3 99.8 17.4 | 78-45 | 16.6 1.6 53.3 | 20.1 100.0 17.4 | 16.5 1.5 53.9 | 20.2 100.0 17.4 | PS ACR-F12 | 17.4 1.5 50.9 | 21.8 86.4 15.6 | 17.7 1.9 48.8 | 20.7 76.0 16.8 | 36 | 18.0 2.2 47.5 | 20.1 100.0 14.4 | 18.1 2.0 48.4 | 19.6 100.0 14.4 | 45 | 16.5 18.7 29.0 | 18.2 100.0 14.4 | 16.2 5.6 39.5 | 18.3 100.0 14.4 | 78 | 17.7 1.8 49.3 | 20.9 97.8 14.6 | 17.5 1.5 50.9 | 21.5 100.0 14.4 |电缆识别名: D8 测试总结果:通过地点: Client Name 余量: 10.6 dB (远端近端串扰36-78) 日期/ 时间: 08/06/2001 08:48:10pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8 |长度|传输|时延|电阻值|特性阻抗|插入损耗|| |时延|偏离| | 异常点|结果频率极限值|线对|(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值(ft)| (dB) MHz (dB)|12 |157 328 |231 555 |4 50 | | |14.2 100.0 24.0 |36 |155 328 |228 555 |1 50 | | |14.1 100.0 24.0 |45 |154 328 |227 555 |0 50 | | |14.2 100.0 24.0 |78 |155 328 |229 555 |2 50 | | |14.2 100.0 24.0 || 主机结果| 远端结果||最差余量|最差值|最差余量|最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对| (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 6.9 82.6 10.8 | 6.9 82.6 10.8 | 9.6 17.3 17.0 | 10.9 71.0 11.5 |36 | 8.1 81.8 10.9 | 8.3 84.2 10.7 | 6.3 17.9 17.0 | 9.7 69.8 11.6 |45 | 7.1 20.4 17.0 | 8.7 72.4 11.4 | 6.5 20.3 17.0 | 10.6 85.0 10.7 |78 | 9.2 33.2 14.9 | 11.4 75.8 11.2 | 8.6 22.4 16.6 | 10.0 76.0 11.2 |。

双绞线的分类双绞线常见的有三类线，五类线和超五类线，以及六类线，前者线径细而后者线径粗，具体型号如下：1）一类线（CAT1）：线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

2）二类线（CAT2）：线缆最高频率带宽是1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

3）三类线（CAT3）：指在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，最高传输速率为10Mbps（10Mbit/s），主要应用于语音、10Mbit/s以太网（10BASE-T）和4Mbit/s令牌环，最大网段长度为100m，采用RJ形式的连接器，已淡出市场。

4）四类线（CAT4）：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps（指的是16Mbit/s 令牌环）的数据传输，主要用于基于令牌的局域网和10BASE-T/100BASE-T。

最大网段长为100m，采用RJ形式的连接器，未被广泛采用。

5）五类线（CAT5）：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，线缆最高频率带宽为100MHz，最高传输率为100Mbps，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和1000BASE-T网络，最大网段长为100m，采用RJ形式的连接器。

这是最常用的以太网电缆。

在双绞线电缆内，不同线对具有不同的绞距长度。

通常，4对双绞线绞距周期在38.1mm长度内，按逆时针方向扭绞，一对线对的扭绞长度在12.7mm以内。

6）超五类线（CAT5e）：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信噪比（SNR）、更小的时延误差，性能得到很大提高。

超5类线主要用于千兆位以太网（1000Mbps）。

7）六类线（CAT6）：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。

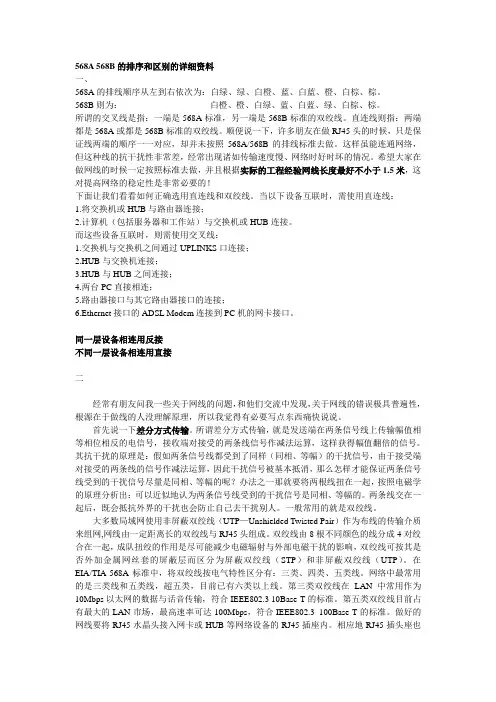

568A 568B的排序和区别的详细资料一、568A的排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B则为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

所谓的交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直连线则指：两端都是568A或都是568B标准的双绞线。

顺便说一下，许多朋友在做RJ45头的时候，只是保证线两端的顺序一一对应，却并未按照568A/568B的排线标准去做。

这样虽能连通网络，但这种线的抗干扰性非常差，经常出现诸如传输速度慢、网络时好时坏的情况。

希望大家在做网线的时候一定按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是非常必要的！下面让我们看看如何正确选用直连线和双绞线。

当以下设备互联时，需使用直连线：1.将交换机或HUB与路由器连接；2.计算机（包括服务器和工作站）与交换机或HUB连接。

而这些设备互联时，则需使用交叉线：1.交换机与交换机之间通过UPLINKS口连接；2.HUB与交换机连接；3.HUB与HUB之间连接；4.两台PC直接相连；5.路由器接口与其它路由器接口的连接；6.Ethernet接口的ADSL Modem连接到PC机的网卡接口。

同一层设备相连用反接不同一层设备相连用直接二经常有朋友问我一些关于网线的问题，和他们交流中发现，关于网线的错误极具普遍性，根源在于做线的人没理解原理，所以我觉得有必要写点东西痛快说说。

首先说一下差分方式传输。

所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。

其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接受端对接受的两条线的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一那就要将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。

五类双绞线简单测试方法目录一、外观 (2)1、对绞线数量 (2)2、单对双绞线对绞方向 (2)3、双绞线4对线对绞方向 (2)4、标准色谱， (2)5、弹性测试 (3)6、弯折铜芯 (3)7、阻燃 (3)8、印字 (3)9、米标 (3)二、长度与线径 (4)1、整箱线长度 (4)2、铜芯直径 (4)三、测试 (4)1、电脑ping测试 (4)2、使用FLUKE DSP－100进行测试 (4)一、外观1、对绞线数量五类线缆中应该有4对线，每一线对都是由两根绝缘的铜导线相互扭绕而成。

2、单对双绞线对绞方向双绞线电缆中的线（每对）对是按逆时针方向进行扭绕。

3、双绞线4对线对绞方向标准双绞线电缆中的线对（4对）之间也要按逆时针方向进行扭绕。

4、标准色谱，如图：白橙、橙、白绿、绿、白蓝、蓝、白棕和棕在8芯双绞线中，有4芯属花色线。

花色线的本底应为纯白，然后嵌入一根指定的颜色条，颜色条的颜色应与其对应的芯线完全相同。

5、弹性测试品质好的双绞线的护套层弹性较大：如果将一段双绞线对折后放手，双绞线会立即回弹6、弯折铜芯品质好的双绞线可以数十次弯折后才会出现疲劳折断现象，如果铜芯过硬，则会造成施工期间（或使用期间）出现铜芯断裂的故障，导致疲于奔命。

7、阻燃最低要求是用打火机对准线缆直接燃烧数分钟后，火势仍不会顺线缆蔓延，移去打火机后双绞线上的火苗（好的则连火苗都没有）应立即消失，在线缆上只剩下烧焦的痕迹。

芯线的绝缘层也应该具有阻燃能力。

如果用打火机直接燃烧芯线，应不会燃烧或不会熔化，以免引起电气故障。

8、印字水平双绞线上通常印有产品名称、米标、规格、符合标准、厂商等各类字样，品质好的双绞线印字十分细腻，细看时呈边缘十分清晰的点状结构。

如果用手（用力）能将印字抹去，则这种线还是不用为好9、米标要确定线缆的米标是准确、均匀的。

建议在验线时随机抽出几米，用卷尺检查二、长度与线径1、整箱线长度测量整箱双绞线长度，标准为：305米。

双绞线是一种常用于数据传输和通信领域的电缆，它由两条绝缘导线以一定的方式绞合而成。

根据不同的应用需求，双绞线可以分为多种类型。

在本文中，我们将详细介绍五类常见的双绞线，并对它们的技术参数进行分析。

一、Cat 5双绞线Cat 5双绞线是最基础的双绞线类型之一。

它采用了无屏蔽结构，主要用于传输10/100Mbps以太网信号。

以下是Cat 5双绞线的主要技术参数：1. 传输速率：最高可达100MHz。

2. 最大传输距离：约100米。

3. 导线规格：一般使用24AWG（美国线径规格）的铜导线。

4. 绝缘材料：通常采用聚乙烯（PE）作为绝缘材料。

5. 外部护套：一般采用PVC材料。

二、Cat 5e双绞线Cat 5e双绞线是在Cat 5基础上改进而来的，增强了对干扰的抵抗能力。

它广泛应用于千兆以太网和VoIP通信等领域。

以下是Cat 5e双绞线的主要技术参数：1. 传输速率：最高可达1000MHz。

2. 最大传输距离：约100米。

3. 导线规格：一般使用24AWG（美国线径规格）的铜导线。

4. 绝缘材料：通常采用聚乙烯（PE）作为绝缘材料。

5. 外部护套：一般采用PVC材料。

三、Cat 6双绞线Cat 6双绞线是一种高性能的双绞线类型，用于千兆以太网和其他高速数据传输领域。

以下是Cat 6双绞线的主要技术参数：1. 传输速率：最高可达250MHz。

2. 最大传输距离：约100米。

3. 导线规格：一般使用23AWG（美国线径规格）的铜导线。

4. 绝缘材料：通常采用聚乙烯（PE）作为绝缘材料。

5. 外部护套：一般采用PVC材料。

四、Cat 6a双绞线Cat 6a双绞线是在Cat 6基础上进一步改进而来的，用于高速数据传输和10G以太网等领域。

以下是Cat 6a双绞线的主要技术参数：1. 传输速率：最高可达500MHz。

2. 最大传输距离：约100米。

3. 导线规格：一般使用23AWG（美国线径规格）的铜导线。

4. 绝缘材料：通常采用聚乙烯（PE）作为绝缘材料。

超五类网线检验规范1. 超五类UTP无金属屏蔽材料，只有一层绝缘胶皮包裹。

2. 超五类UTP是千兆位以太网(1000Mbps)。

3.双绞线电缆中的每一线对都是由两根绝缘的铜导线相互扭绕而成，而且同一电缆中的不同线对具有不同的扭绕度(就是扭绕线圈的数量多少)。

同时，标准双绞线电缆中的线对是按逆时针方向进行扭绕，在有条件的情况下可用一些专业设备进行测量，但一般用户只能凭肉眼来观察。

需说明的是，五类UTP中线对的扭绕度要比三类密，超五类要比五类密。

4.在千兆位以太网中更是要求使用全部的4对线进行通信。

所以，标准五类线缆中应该有4对线。

5.识别五类UTP时还应注意以下几点：①查看电缆外面的说明信息。

在双绞线电缆的外面包皮上应该印有像“AMP SYSTEMS CABLE......24AWG......CAT5”的字样，表示该双绞线是AMP公司(最具声誉的双绞线品牌)的五类双绞线，其中24AWG表示是局域网中所使用的双绞线，CAT5表示为五类；此外还有一种NORDX/CDT公司的IBDN 标准五类网线，上面的字样就是“IBDN PLUS NORDX/CDX (24)AWG……CATEGORY 5”，这里的“CATEGORY 5”也表示五类线(CATEGORY是英文“种类”的意思)。

②是否易弯曲。

双绞线应弯曲自然，以方便布线;③电缆中的铜芯是否具有较好的韧性。

为了使双绞线在移动中不至于断线，除外皮保护层外，内部的铜芯还要具有一定的韧性。

同时为便于接头的制作和连接可靠，铜芯既不能太软，也不能太硬，太软不易接头的制作，太硬则容易产生接头处断裂;④是否具有阻燃性。

为了避免受高温或起火而引起的线缆损坏，双绞线最外面的一层包皮除应具有很好的抗拉特性外，还应具有阻燃性(可以用火来烧一下测试:如果是正品，胶皮会受热松软，不会起火;如果是假货，一点就着)。

6.传输速度测试：是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。

Your Company Name电缆识别名: D1 测试总结果:通过地点: Client Name 余量: 9.5 dB (远端近端串扰 12-36)日期 / 时间: 08/06/2001 08:32:32pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果 RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8|长度 |传输 |时延 |电阻值 |特性阻抗 |插入损耗|| |时延 |偏离 | | 异常点|结果频率极限值|线对 |(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值 (ft)| (dB) MHz (dB)|12 |160 328 |236 555 |4 50 | | |14.0 100.0 24.0 |36 |159 328 |234 555 |2 50 | | |13.9 100.0 24.0 |45 |157 328 |232 555 |0 50 | | |14.0 100.0 24.0 |78 |159 328 |235 555 |3 50 | | |14.0 100.0 24.0 || 主机结果| 远端结果||最差余量 |最差值 |最差余量 |最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对 | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 8.0 78.2 11.0 | 8.2 82.8 10.8 | 9.1 73.4 11.4 | 9.1 73.4 11.4 |36 | 6.7 37.6 14.3 | 8.0 75.2 11.2 | 7.2 17.3 17.0 | 8.7 74.6 11.3 |45 | 7.0 20.1 17.0 | 8.9 76.0 11.2 | 9.9 17.6 17.0 | 12.6 88.0 10.6 |78 | 10.8 17.4 17.0 | 12.3 74.2 11.3 | 8.6 60.8 12.1 | 10.3 98.2 10.1 |PS NEXT60.0 30.8 |36 | 12.8 60.2 30.8 | 14.5 88.2 28.0 | 11.2 59.8 30.9 | 13.9 95.0 27.5 |45 | 14.5 20.3 38.9 | 15.7 87.6 28.0 | 11.5 57.8 31.1 | 12.2 74.8 29.3 |78 | 14.9 60.0 30.8 | 17.0 90.2 27.8 | 11.9 57.6 31.2 | 12.2 75.0 29.3 |PS ACR-N12 | 19.7 1.7 53.6 | 32.0 97.2 3.6 | 20.8 1.7 53.6 | 30.4 100.0 3.0 |36 | 19.1 5.6 42.9 | 27.5 88.2 5.6 | 19.3 6.0 42.2 | 27.4 95.0 4.1 |45 | 17.3 2.3 51.1 | 28.7 87.8 5.7 | 16.2 2.1 51.9 | 28.8 100.0 3.0 |78 | 18.1 2.3 51.1 | 32.3 100.0 3.0 | 16.3 2.1 51.9 | 28.9 100.0 3.0 |NEXT12-36 | 12.3 60.0 33.8 | 12.3 60.0 33.8 | 9.5 59.8 33.9 | 9.6 60.0 33.8 |12-45 | 17.5 70.4 32.8 | 17.5 70.4 32.8 | 14.4 70.4 32.8 | 14.5 70.6 32.7 |12-78 | 13.9 34.8 38.0 | 18.5 100.0 30.1 | 14.2 34.8 38.0 | 15.2 100.0 30.1 |36-45 | 12.8 20.7 41.8 | 13.7 88.4 31.0 | 13.2 45.6 35.9 | 14.2 94.8 30.5 |36-78 | 14.0 59.8 33.9 | 16.3 90.4 30.8 | 14.1 22.5 41.2 | 16.2 75.6 32.2 |45-78 | 12.7 7.7 48.9 | 15.8 82.0 31.6 | 9.7 55.2 34.5 | 10.2 74.8 32.3 |ACR-N12-36 | 18.7 1.7 56.6 | 29.4 95.2 7.1 | 19.4 1.7 56.6 | 27.9 95.0 7.1 |12-45 | 21.9 2.2 54.5 | 29.1 70.4 12.9 | 23.3 16.3 34.3 | 26.1 70.6 12.8 |12-78 | 21.8 34.8 24.3 | 32.6 100.0 6.0 | 21.3 4.3 48.4 | 29.3 100.0 6.0 |36-45 | 18.7 20.7 31.4 | 26.8 88.4 8.5 | 20.4 20.6 31.5 | 28.9 100.0 6.0 |36-78 | 17.9 6.0 45.2 | 29.5 90.4 8.1 | 17.7 6.0 45.2 | 28.3 75.6 11.5 |45-78 | 15.4 2.3 54.1 | 28.5 82.0 9.9 | 13.5 2.1 54.9 | 22.1 74.8 11.8 |ACR-F72.0 20.3 |12-45 | 22.2 2.1 51.0 | 26.9 65.0 21.1 | 22.2 2.1 51.0 | 27.5 70.2 20.5 |12-78 | 31.3 47.6 23.8 | 32.1 95.4 17.8 | 31.3 47.6 23.8 | 31.9 93.8 17.9 |36-12 | 20.3 1.1 56.6 | 25.9 76.4 19.8 | 20.3 1.1 56.6 | 25.9 76.4 19.8 |36-45 | 16.1 98.0 17.6 | 16.2 98.2 17.5 | 16.0 98.0 17.6 | 16.1 98.2 17.5 |36-78 | 17.2 1.0 57.4 | 22.3 100.0 17.4 | 17.1 1.0 57.4 | 22.2 100.0 17.4 |45-12 | 21.9 1.6 53.3 | 26.8 68.0 20.7 | 22.0 1.6 53.3 | 26.8 68.0 20.7 |45-36 | 15.6 51.6 23.2 | 16.2 98.6 17.5 | 15.7 51.6 23.2 | 16.5 99.8 17.4 |45-78 | 16.5 1.9 51.8 | 21.1 89.2 18.4 | 16.5 1.9 51.8 | 21.1 89.2 18.4 |78-12 | 31.3 1.4 54.5 | 33.4 97.4 17.6 | 31.3 1.4 54.5 | 33.4 97.4 17.6 |78-36 | 17.5 1.0 57.4 | 20.7 83.6 18.9 | 17.6 1.0 57.4 | 20.7 83.6 18.9 |78-45 | 16.6 1.9 51.8 | 20.2 83.0 19.0 | 16.6 1.9 51.8 | 20.8 87.4 18.5 |PS ACR-F12 | 21.0 1.3 52.2 | 26.4 76.2 16.8 | 21.1 1.6 50.3 | 25.7 72.0 17.3 |36 | 16.9 12.2 32.7 | 18.5 100.0 14.4 | 16.9 1.3 52.2 | 18.1 98.2 14.5 |45 | 16.5 17.3 29.7 | 18.4 98.2 14.5 | 16.3 13.3 32.0 | 18.4 98.4 14.5 |78 | 17.0 1.6 50.3 | 22.3 100.0 14.4 | 17.1 1.9 48.8 | 20.5 83.6 15.9 |Your Company Name电缆识别名: D2 测试总结果:通过地点: Client Name 余量: 9.7 dB (远端近端串扰 12-36)日期 / 时间: 08/06/2001 08:34:22pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果 RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8|长度 |传输 |时延 |电阻值 |特性阻抗 |插入损耗|| |时延 |偏离 | | 异常点|结果频率极限值|线对 |(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值 (ft)| (dB) MHz (dB)|12 |161 328 |237 555 |4 50 | | |13.9 100.0 24.0 |36 |159 328 |235 555 |2 50 | | |13.9 100.0 24.0 |45 |158 328 |233 555 |0 50 | | |14.0 100.0 24.0 |78 |160 328 |236 555 |3 50 | | |14.0 100.0 24.0 || 主机结果| 远端结果||最差余量 |最差值 |最差余量 |最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对 | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 7.7 80.4 10.9 | 7.7 80.4 10.9 | 9.3 73.4 11.4 | 9.3 73.4 11.4 |36 | 7.9 81.8 10.9 | 7.9 81.8 10.9 | 8.6 15.1 17.0 | 9.1 63.2 12.0 |45 | 6.1 17.7 17.0 | 10.5 82.2 10.8 | 7.7 17.6 17.0 | 13.7 87.4 10.6 |78 | 10.5 19.6 17.0 | 12.2 83.4 10.8 | 7.7 56.0 12.5 | 7.7 56.0 12.5 |PS NEXT99.4 27.1 |36 | 12.6 17.4 40.0 | 13.3 97.4 27.3 | 11.9 31.8 35.6 | 13.2 97.2 27.3 |45 | 15.3 86.0 28.2 | 15.3 86.0 28.2 | 14.3 100.0 27.1 | 14.3 100.0 27.1 |78 | 13.5 10.4 43.8 | 15.5 97.4 27.3 | 13.2 69.0 29.9 | 14.1 94.6 27.5 |PS ACR-N12 | 21.8 27.8 24.5 | 31.8 96.8 3.7 | 19.3 28.4 24.2 | 29.4 99.4 3.2 |36 | 17.2 5.9 42.4 | 27.0 97.4 3.6 | 16.7 6.0 42.2 | 26.9 97.2 3.6 |45 | 17.9 3.8 46.6 | 30.6 97.4 3.6 | 17.8 3.6 47.1 | 28.4 100.0 3.0 |78 | 17.2 5.9 42.4 | 29.8 99.2 3.2 | 16.8 5.7 42.7 | 27.7 94.6 4.2 |NEXT12-36 | 11.9 27.6 39.7 | 17.0 99.6 30.1 | 9.7 28.4 39.5 | 14.4 99.6 30.1 |12-45 | 17.8 13.5 44.8 | 18.8 67.6 33.1 | 18.5 57.6 34.2 | 20.7 94.2 30.5 |12-78 | 15.6 61.4 33.7 | 18.8 96.4 30.4 | 14.6 49.6 35.3 | 15.9 89.4 30.9 |36-45 | 13.0 86.0 31.2 | 13.0 86.0 31.2 | 13.3 85.8 31.2 | 14.0 100.0 30.1 |36-78 | 11.4 22.4 41.2 | 13.2 94.0 30.5 | 11.2 22.2 41.3 | 12.7 94.6 30.5 |45-78 | 15.6 3.8 53.9 | 16.8 74.4 32.3 | 14.5 3.6 54.3 | 15.4 100.0 30.1 |ACR-N12-36 | 18.8 27.6 27.6 | 30.9 99.6 6.1 | 16.7 28.4 27.2 | 28.3 99.6 6.1 |12-45 | 22.1 7.7 42.7 | 30.1 67.6 13.6 | 23.5 7.6 42.8 | 34.2 94.2 7.3 |12-78 | 21.9 5.2 46.6 | 32.6 96.4 6.8 | 20.8 12.9 37.1 | 29.1 89.4 8.3 |36-45 | 17.8 3.7 49.9 | 25.8 86.0 9.1 | 18.9 3.5 50.4 | 28.1 100.0 6.0 |36-78 | 15.0 5.9 45.4 | 26.7 94.0 7.3 | 14.7 5.7 45.7 | 26.3 94.6 7.2 |45-78 | 18.0 3.8 49.6 | 28.6 74.4 11.9 | 16.9 3.6 50.1 | 29.5 100.0 6.0 |ACR-F76.2 19.8 |12-45 | 24.0 1.7 52.8 | 28.5 67.6 20.8 | 23.9 1.7 52.8 | 28.4 67.6 20.8 |12-78 | 28.8 18.9 31.9 | 31.1 98.6 17.5 | 28.8 18.9 31.9 | 31.0 98.6 17.5 |36-12 | 16.9 1.6 53.3 | 20.9 80.2 19.3 | 16.9 1.6 53.3 | 21.0 80.8 19.3 |36-45 | 24.5 97.6 17.6 | 24.5 97.6 17.6 | 24.4 97.6 17.6 | 24.4 97.6 17.6 |36-78 | 26.2 83.0 19.0 | 26.4 91.4 18.2 | 26.2 84.8 18.8 | 26.3 91.4 18.2 |45-12 | 23.4 1.7 52.8 | 27.8 74.2 20.0 | 23.5 1.7 52.8 | 27.9 74.2 20.0 |45-36 | 24.0 97.8 17.6 | 24.0 97.8 17.6 | 24.1 97.8 17.6 | 24.1 97.8 17.6 |45-78 | 16.5 1.7 52.8 | 20.9 100.0 17.4 | 16.5 1.6 53.3 | 20.9 100.0 17.4 |78-12 | 28.7 21.2 30.9 | 31.0 92.2 18.1 | 28.7 2.0 51.4 | 31.1 92.2 18.1 |78-36 | 25.4 99.4 17.4 | 25.4 99.4 17.4 | 25.6 99.6 17.4 | 25.6 99.6 17.4 |78-45 | 16.6 1.1 56.6 | 19.7 83.2 19.0 | 16.6 1.5 53.9 | 19.7 83.2 19.0 |PS ACR-F12 | 18.9 1.6 50.3 | 23.0 80.4 16.3 | 18.8 1.1 53.6 | 23.3 81.0 16.2 |36 | 19.4 1.1 53.6 | 23.6 99.6 14.4 | 19.6 1.6 50.3 | 23.3 97.4 14.6 |45 | 18.8 1.1 53.6 | 22.9 97.4 14.6 | 18.7 1.7 49.8 | 22.4 100.0 14.4 |78 | 19.1 1.7 49.8 | 23.2 100.0 14.4 | 19.2 1.5 50.9 | 23.4 99.6 14.4 |Your Company Name电缆识别名: D3 测试总结果:通过地点: Client Name 余量: 10.3 dB (远端近端串扰12-36)日期 / 时间: 08/06/2001 08:36:15pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果 RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8|长度 |传输 |时延 |电阻值 |特性阻抗 |插入损耗|| |时延 |偏离 | | 异常点|结果频率极限值|线对 |(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值 (ft)| (dB) MHz (dB)|12 |161 328 |237 555 |4 50 | | |13.9 100.0 24.0 |36 |159 328 |234 555 |1 50 | | |13.8 100.0 24.0 |45 |158 328 |233 555 |0 50 | | |14.0 100.0 24.0 |78 |160 328 |236 555 |3 50 | | |14.0 100.0 24.0 || 主机结果| 远端结果||最差余量 |最差值 |最差余量 |最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对 | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 7.9 76.0 11.2 | 7.9 76.0 11.2 | 8.5 73.4 11.4 | 8.7 75.6 11.2 |36 | 7.4 37.4 14.3 | 9.0 77.4 11.1 | 7.5 17.3 17.0 | 8.4 74.6 11.3 |45 | 6.0 19.9 17.0 | 10.2 78.0 11.0 | 6.9 19.9 17.0 | 11.3 90.2 10.5 |78 | 10.2 17.3 17.0 | 13.3 81.8 10.9 | 8.9 17.3 17.0 | 9.4 53.6 12.7 |12 | 12.9 50.6 32.2 | 16.2 99.4 27.1 | 12.8 50.8 32.2 | 14.8 92.4 27.7 |36 | 12.9 50.8 32.2 | 14.2 98.6 27.2 | 12.8 50.6 32.2 | 14.2 99.6 27.1 |45 | 15.5 91.2 27.8 | 15.5 91.2 27.8 | 14.2 73.6 29.4 | 14.2 73.6 29.4 |78 | 13.9 20.4 38.9 | 16.5 98.0 27.2 | 14.9 8.5 45.2 | 15.7 73.0 29.5 |PS ACR-N12 | 18.7 5.9 42.4 | 30.0 99.4 3.2 | 18.6 5.9 42.4 | 28.1 92.4 4.7 |36 | 18.1 8.6 38.6 | 28.0 98.6 3.3 | 17.1 8.6 38.6 | 28.0 99.6 3.1 |45 | 21.9 6.3 41.8 | 28.8 91.2 4.9 | 20.1 6.1 42.1 | 31.5 98.4 3.4 |78 | 19.0 8.6 38.6 | 30.3 98.0 3.5 | 18.6 8.6 38.6 | 33.0 98.6 3.3 |NEXT12-36 | 11.3 50.6 35.2 | 13.7 99.4 30.1 | 10.3 50.8 35.2 | 12.5 92.6 30.7 |12-45 | 16.9 45.6 35.9 | 19.7 83.6 31.4 | 17.1 5.9 50.8 | 19.7 91.6 30.7 |12-78 | 16.4 20.4 41.9 | 20.2 96.0 30.4 | 15.1 54.8 34.6 | 18.2 82.4 31.5 |36-45 | 13.0 91.2 30.8 | 13.0 91.2 30.8 | 13.9 76.4 32.1 | 15.1 98.4 30.2 |36-78 | 12.8 23.4 40.9 | 14.4 98.0 30.2 | 13.1 8.7 48.0 | 16.8 98.6 30.2 |45-78 | 16.7 13.1 45.0 | 18.3 73.2 32.5 | 13.5 73.2 32.5 | 13.6 73.4 32.4 |ACR-N12-36 | 17.8 1.6 57.0 | 27.4 99.4 6.2 | 18.9 1.7 56.6 | 27.3 99.8 6.1 |12-45 | 21.2 5.7 45.7 | 32.4 83.6 9.6 | 20.1 5.9 45.4 | 32.9 91.6 7.9 |12-78 | 21.3 8.1 42.2 | 33.9 96.0 6.9 | 20.9 20.3 31.7 | 30.9 82.4 9.8 |36-45 | 21.5 3.7 49.9 | 26.3 91.2 7.9 | 18.1 3.7 49.9 | 29.0 98.4 6.4 |36-78 | 17.4 8.6 41.6 | 28.2 98.0 6.5 | 16.7 8.6 41.6 | 30.8 98.6 6.3 |45-78 | 21.2 13.1 36.9 | 30.2 73.4 12.1 | 21.2 10.1 39.8 | 25.3 73.4 12.1 |12-36 | 17.1 1.3 55.2 | 20.2 74.6 20.0 | 17.1 1.3 55.2 | 20.2 74.8 19.9 |12-45 | 24.7 95.2 17.8 | 25.0 99.8 17.4 | 24.6 95.2 17.8 | 24.9 99.8 17.4 |12-78 | 35.5 98.0 17.6 | 35.6 98.2 17.5 | 35.4 98.0 17.6 | 35.5 98.2 17.5 |36-12 | 16.9 1.0 57.4 | 22.4 99.6 17.4 | 16.9 1.0 57.4 | 22.3 99.6 17.4 |36-45 | 18.4 92.2 18.1 | 18.4 92.2 18.1 | 18.2 92.2 18.1 | 18.2 92.2 18.1 |36-78 | 16.5 1.5 53.9 | 20.5 80.0 19.3 | 16.5 1.5 53.9 | 20.4 80.0 19.3 |45-12 | 26.2 91.2 18.2 | 26.3 98.4 17.5 | 26.3 97.0 17.7 | 26.4 98.4 17.5 |45-36 | 17.5 41.0 25.2 | 18.0 90.0 18.3 | 17.5 41.0 25.2 | 18.1 90.0 18.3 |45-78 | 18.4 1.3 55.2 | 23.4 100.0 17.4 | 18.4 1.3 55.2 | 23.4 100.0 17.4 |78-12 | 36.3 1.0 57.4 | 37.1 98.2 17.5 | 36.4 1.0 57.4 | 37.2 98.2 17.5 |78-36 | 17.4 1.5 53.9 | 20.5 83.2 19.0 | 17.4 1.5 53.9 | 20.5 83.0 19.0 |78-45 | 18.8 1.6 53.3 | 22.7 83.4 18.9 | 18.8 1.6 53.3 | 22.7 83.4 18.9 |PS ACR-F12 | 19.7 1.0 54.4 | 24.1 99.8 14.4 | 20.0 1.3 52.2 | 22.9 80.4 16.3 |36 | 15.9 1.5 50.9 | 18.9 90.6 15.2 | 15.8 1.3 52.2 | 18.9 92.2 15.1 |45 | 18.9 1.3 52.2 | 19.8 92.4 15.1 | 18.5 1.3 52.2 | 20.0 92.0 15.1 |78 | 17.5 1.5 50.9 | 22.9 99.6 14.4 | 18.0 1.5 50.9 | 21.6 83.4 15.9 |Your Company Name电缆识别名: D4 测试总结果:通过地点: Client Name 余量: 9.0 dB (远端近端串扰 12-36)日期 / 时间: 08/06/2001 08:37:08pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果 RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8|长度 |传输 |时延 |电阻值 |特性阻抗 |插入损耗|| |时延 |偏离 | | 异常点|结果频率极限值|线对 |(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值 (ft)| (dB) MHz (dB)|12 |156 328 |230 555 |4 50 | | |14.2 100.0 24.0 |36 |155 328 |228 555 |2 50 | | |14.1 100.0 24.0 |45 |153 328 |226 555 |0 50 | | |14.2 100.0 24.0 |78 |155 328 |229 555 |3 50 | | |14.3 100.0 24.0 || 主机结果| 远端结果||最差余量 |最差值 |最差余量 |最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对 | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 7.3 80.4 10.9 | 7.3 80.4 10.9 | 8.8 71.0 11.5 | 8.8 71.0 11.5 |36 | 7.5 77.4 11.1 | 7.5 77.4 11.1 | 5.9 60.4 12.2 | 5.9 60.4 12.2 |45 | 7.0 18.3 17.0 | 9.5 82.2 10.8 | 8.6 18.1 17.0 | 14.4 94.8 10.3 |78 | 11.0 80.6 10.9 | 11.0 80.6 10.9 | 8.9 50.6 13.0 | 8.9 50.6 13.0 |PS NEXT91.4 27.7 |36 | 11.9 42.4 33.5 | 15.0 90.8 27.8 | 10.9 42.4 33.5 | 12.9 90.6 27.8 |45 | 13.7 42.0 33.5 | 16.9 88.8 27.9 | 13.5 42.0 33.5 | 16.2 96.4 27.4 |78 | 13.6 19.9 39.0 | 15.9 91.2 27.8 | 14.0 25.1 37.4 | 16.1 90.4 27.8 |PS ACR-N12 | 18.7 1.9 52.8 | 29.8 84.0 6.5 | 17.5 24.4 26.3 | 28.8 91.4 4.9 |36 | 18.7 6.2 41.9 | 30.1 100.0 3.0 | 17.6 24.6 26.2 | 26.2 90.6 5.1 |45 | 21.1 1.7 53.6 | 31.7 96.6 3.8 | 19.9 1.6 54.0 | 30.3 96.4 3.8 |78 | 17.3 6.1 42.1 | 31.5 100.0 3.0 | 17.1 5.9 42.4 | 29.6 90.4 5.1 |NEXT12-36 | 10.9 24.2 40.6 | 15.3 81.4 31.6 | 9.0 24.4 40.5 | 11.9 78.8 31.9 |12-45 | 15.6 33.8 38.2 | 16.2 88.6 31.0 | 14.8 47.2 35.7 | 18.5 89.0 30.9 |12-78 | 16.2 6.2 50.5 | 20.6 100.0 30.1 | 14.1 25.1 40.4 | 19.6 87.2 31.1 |36-45 | 10.9 42.0 36.5 | 10.9 42.0 36.5 | 10.8 42.2 36.5 | 14.1 95.8 30.4 |36-78 | 11.5 32.2 38.5 | 13.6 90.8 30.8 | 11.6 39.6 37.0 | 13.6 90.4 30.8 |45-78 | 18.0 88.6 31.0 | 18.0 88.6 31.0 | 16.2 59.6 33.9 | 19.0 91.8 30.7 |ACR-N12-36 | 17.4 24.2 29.4 | 28.0 81.4 10.1 | 15.4 24.4 29.3 | 26.6 91.0 8.0 |12-45 | 20.4 1.7 56.6 | 29.6 88.8 8.5 | 21.3 1.6 57.0 | 31.8 89.0 8.4 |12-78 | 19.4 6.3 44.8 | 35.0 100.0 6.0 | 18.7 3.3 50.9 | 32.9 87.2 8.8 |36-45 | 19.6 42.0 21.5 | 32.3 100.0 6.0 | 19.5 42.0 21.5 | 28.1 95.8 6.9 |36-78 | 16.3 6.1 45.1 | 27.2 90.8 8.0 | 16.1 5.9 45.4 | 27.1 90.4 8.1 |45-78 | 21.7 2.2 54.5 | 31.4 88.6 8.5 | 19.4 1.6 57.0 | 32.6 91.8 7.8 |ACR-F81.2 19.2 |12-45 | 18.9 1.5 53.9 | 22.3 81.4 19.2 | 18.8 1.5 53.9 | 22.3 81.4 19.2 |12-78 | 32.4 72.4 20.2 | 34.9 100.0 17.4 | 32.2 72.4 20.2 | 34.8 100.0 17.4 |36-12 | 17.7 1.5 53.9 | 21.8 80.6 19.3 | 17.7 1.5 53.9 | 21.9 80.8 19.3 |36-45 | 18.2 100.0 17.4 | 18.2 100.0 17.4 | 18.1 100.0 17.4 | 18.1 100.0 17.4 |36-78 | 19.3 1.7 52.8 | 22.6 91.4 18.2 | 19.2 1.7 52.8 | 22.4 91.4 18.2 |45-12 | 18.6 1.6 53.3 | 21.6 81.4 19.2 | 18.6 1.6 53.3 | 21.6 81.4 19.2 |45-36 | 18.9 52.8 23.0 | 20.7 100.0 17.4 | 19.0 52.8 23.0 | 20.8 100.0 17.4 |45-78 | 15.5 1.7 52.8 | 18.7 88.8 18.4 | 15.5 1.7 52.8 | 18.6 88.8 18.4 |78-12 | 33.4 60.2 21.8 | 34.1 98.8 17.5 | 33.5 60.2 21.8 | 34.3 98.8 17.5 |78-36 | 18.5 1.1 56.6 | 22.8 98.0 17.6 | 18.6 1.1 56.6 | 23.0 98.0 17.6 |78-45 | 15.8 1.7 52.8 | 18.5 83.8 18.9 | 15.8 1.7 52.8 | 18.9 86.4 18.6 |PS ACR-F12 | 18.1 1.5 50.9 | 21.8 81.4 16.2 | 18.1 1.5 50.9 | 21.9 81.2 16.2 |36 | 17.3 1.7 49.8 | 21.5 100.0 14.4 | 17.5 1.5 50.9 | 19.4 100.0 14.4 |45 | 16.4 1.4 51.5 | 18.8 100.0 14.4 | 16.2 1.5 50.9 | 19.0 88.8 15.4 |78 | 17.0 1.7 49.8 | 20.2 88.8 15.4 | 17.0 1.1 53.6 | 21.1 95.8 14.8 |Your Company Name电缆识别名: D5 测试总结果:通过地点: Client Name 余量: 8.2 dB (远端近端串扰 12-36)日期 / 时间: 08/06/2001 08:43:04pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果 RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8|长度 |传输 |时延 |电阻值 |特性阻抗 |插入损耗|| |时延 |偏离 | | 异常点|结果频率极限值|线对 |(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值 (ft)| (dB) MHz (dB)|12 |156 328 |230 555 |4 50 | | |14.2 100.0 24.0 |36 |155 328 |228 555 |2 50 | | |14.2 100.0 24.0 |45 |153 328 |226 555 |0 50 | | |14.3 100.0 24.0 |78 |155 328 |229 555 |3 50 | | |14.3 100.0 24.0 || 主机结果| 远端结果||最差余量 |最差值 |最差余量 |最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对 | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 7.8 82.6 10.8 | 7.8 82.6 10.8 | 10.7 15.3 17.0 | 12.9 80.0 10.9 |36 | 5.6 82.2 10.8 | 5.6 82.2 10.8 | 5.4 17.8 17.0 | 6.9 58.2 12.4 |45 | 7.2 20.5 16.9 | 9.1 84.4 10.7 | 9.2 20.4 17.0 | 14.0 87.8 10.6 |78 | 9.3 80.6 10.9 | 9.3 80.6 10.9 | 10.6 22.2 16.6 | 12.3 62.4 12.1 |PS NEXT91.2 27.8 |36 | 10.9 36.2 34.7 | 14.4 94.0 27.5 | 10.6 35.8 34.8 | 14.5 94.0 27.5 |45 | 17.2 3.3 52.0 | 18.7 94.4 27.5 | 15.2 67.6 30.1 | 15.7 90.8 27.8 |78 | 16.0 33.2 35.3 | 16.1 72.4 29.6 | 15.8 4.3 50.1 | 17.4 91.2 27.8 |PS ACR-N12 | 17.4 4.6 44.8 | 31.1 93.6 4.4 | 17.2 4.6 44.8 | 29.4 93.6 4.4 |36 | 16.5 2.2 51.5 | 28.1 94.0 4.3 | 16.9 2.1 51.9 | 28.2 94.0 4.3 |45 | 19.6 3.3 47.9 | 32.6 94.4 4.2 | 19.0 3.5 47.4 | 29.2 90.8 5.0 |78 | 19.4 4.3 45.4 | 32.4 93.8 4.4 | 18.0 1.6 54.0 | 31.0 91.2 4.9 |NEXT12-36 | 8.2 36.2 37.7 | 13.6 76.8 32.1 | 8.2 36.0 37.7 | 14.0 93.6 30.6 |12-45 | 15.9 79.4 31.8 | 15.9 79.4 31.8 | 15.0 79.0 31.9 | 15.1 79.2 31.8 |12-78 | 16.1 4.5 52.8 | 20.7 98.6 30.2 | 14.5 4.5 52.8 | 16.6 74.6 32.3 |36-45 | 16.1 94.4 30.5 | 16.1 94.4 30.5 | 13.8 60.8 33.8 | 15.5 100.0 30.1 |36-78 | 14.3 72.4 32.6 | 16.3 93.8 30.6 | 15.2 1.6 60.0 | 16.8 72.4 32.6 |45-78 | 17.7 3.7 54.1 | 20.9 91.0 30.8 | 16.0 77.2 32.1 | 16.0 77.2 32.1 |ACR-N12-36 | 16.4 36.2 23.7 | 28.9 93.6 7.4 | 16.3 36.0 23.8 | 27.7 93.6 7.4 |12-45 | 23.7 6.7 44.1 | 28.5 79.4 10.6 | 21.5 1.8 56.2 | 27.7 79.2 10.6 |12-78 | 18.9 4.5 48.0 | 35.0 98.6 6.3 | 17.3 4.5 48.0 | 28.8 74.6 11.8 |36-45 | 18.3 3.0 51.8 | 30.0 94.4 7.2 | 18.4 2.8 52.4 | 29.9 100.0 6.0 |36-78 | 16.9 2.1 54.9 | 30.1 93.8 7.4 | 17.1 1.6 57.0 | 33.3 94.0 7.3 |45-78 | 20.1 3.7 49.9 | 34.6 91.2 7.9 | 18.4 3.7 49.9 | 32.6 95.8 6.9 |ACR-F69.4 20.6 |12-45 | 21.0 1.8 52.3 | 25.4 81.2 19.2 | 21.0 1.8 52.3 | 25.3 81.2 19.2 |12-78 | 31.3 78.0 19.6 | 32.0 100.0 17.4 | 31.2 78.0 19.6 | 31.9 100.0 17.4 |36-12 | 17.4 1.0 57.4 | 23.3 78.6 19.5 | 17.4 1.0 57.4 | 23.2 78.0 19.6 |36-45 | 15.8 98.0 17.6 | 15.9 98.2 17.5 | 15.8 98.0 17.6 | 15.9 98.2 17.5 |36-78 | 17.3 1.7 52.8 | 20.0 82.8 19.0 | 17.3 1.7 52.8 | 19.9 82.8 19.0 |45-12 | 20.7 1.7 52.8 | 24.8 75.2 19.9 | 20.8 1.7 52.8 | 25.9 83.8 18.9 |45-36 | 16.5 100.0 17.4 | 16.5 100.0 17.4 | 16.6 100.0 17.4 | 16.6 100.0 17.4 |45-78 | 15.8 1.0 57.4 | 20.6 98.6 17.5 | 15.8 1.0 57.4 | 20.5 98.6 17.5 |78-12 | 30.6 96.0 17.7 | 30.7 98.4 17.5 | 30.7 96.0 17.7 | 30.8 98.4 17.5 |78-36 | 17.2 1.8 52.3 | 20.8 98.6 17.5 | 17.2 1.8 52.3 | 20.9 98.6 17.5 |78-45 | 16.1 1.6 53.3 | 19.6 85.8 18.7 | 16.1 1.6 53.3 | 19.6 85.8 18.7 |PS ACR-F12 | 18.8 1.0 54.4 | 23.4 74.0 17.0 | 19.1 1.5 50.9 | 22.6 69.4 17.6 |36 | 16.2 1.8 49.3 | 18.1 100.0 14.4 | 16.3 1.7 49.8 | 17.8 98.2 14.5 |45 | 16.4 1.6 50.3 | 17.6 98.2 14.5 | 16.3 1.7 49.8 | 18.1 100.0 14.4 |78 | 16.5 1.7 49.8 | 19.9 86.4 15.6 | 16.8 1.8 49.3 | 19.6 85.8 15.7 |Your Company Name电缆识别名: D6 测试总结果:通过地点: Client Name 余量: 8.4 dB (NEXT 36-78)日期 / 时间: 08/06/2001 08:39:19pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果 RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8|长度 |传输 |时延 |电阻值 |特性阻抗 |插入损耗|| |时延 |偏离 | | 异常点|结果频率极限值|线对 |(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值 (ft)| (dB) MHz (dB)|12 |157 328 |231 555 |4 50 | | |14.2 100.0 24.0 |36 |155 328 |228 555 |1 50 | | |14.1 100.0 24.0 |45 |154 328 |227 555 |0 50 | | |14.2 100.0 24.0 |78 |155 328 |229 555 |2 50 | | |14.3 100.0 24.0 || 主机结果| 远端结果||最差余量 |最差值 |最差余量 |最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对 | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 6.8 84.8 10.7 | 6.8 84.8 10.7 | 9.2 75.4 11.2 | 9.2 75.4 11.2 |36 | 8.1 77.2 11.1 | 8.1 77.2 11.1 | 6.5 17.8 17.0 | 6.7 60.4 12.2 |45 | 5.8 22.9 16.5 | 10.0 77.6 11.1 | 8.5 20.4 17.0 | 9.0 22.8 16.5 |78 | 9.9 11.1 17.0 | 12.1 79.6 11.0 | 10.4 48.8 13.2 | 10.9 60.0 12.2 |PS NEXT81.8 28.6 |36 | 11.0 25.5 37.3 | 13.7 100.0 27.1 | 12.9 1.6 57.0 | 13.2 97.6 27.3 |45 | 16.8 90.6 27.8 | 16.8 90.6 27.8 | 13.9 71.8 29.6 | 14.9 100.0 27.1 |78 | 11.2 25.5 37.3 | 13.3 100.0 27.1 | 12.5 1.6 57.0 | 16.8 95.2 27.4 |PS ACR-N12 | 21.2 21.5 27.9 | 29.3 87.2 5.8 | 20.7 6.6 41.3 | 26.5 81.8 7.0 |36 | 16.0 4.0 46.1 | 27.9 100.0 3.0 | 14.8 1.6 54.0 | 27.3 97.6 3.5 |45 | 22.1 1.8 53.2 | 30.2 90.6 5.1 | 21.5 8.6 38.6 | 29.2 100.0 3.0 |78 | 16.2 4.1 45.9 | 27.7 100.0 3.0 | 14.4 1.6 54.0 | 30.6 95.2 4.1 |NEXT12-36 | 13.2 31.3 38.7 | 16.2 87.6 31.0 | 13.0 64.2 33.4 | 15.1 97.8 30.2 |12-45 | 16.5 81.6 31.6 | 16.9 86.6 31.1 | 13.4 81.4 31.6 | 13.4 81.4 31.6 |12-78 | 16.7 48.6 35.5 | 17.3 84.8 31.3 | 14.7 29.4 39.2 | 15.8 84.6 31.3 |36-45 | 15.4 37.6 37.4 | 15.5 90.0 30.9 | 12.9 74.2 32.4 | 13.6 100.0 30.1 |36-78 | 8.4 25.5 40.3 | 10.9 100.0 30.1 | 10.2 1.6 60.0 | 15.8 100.0 30.1 |45-78 | 17.3 59.4 33.9 | 18.4 98.6 30.2 | 14.7 59.6 33.9 | 17.2 86.8 31.1 |ACR-N12-36 | 19.3 6.7 44.1 | 29.3 87.6 8.7 | 18.9 6.6 44.3 | 29.0 97.8 6.5 |12-45 | 22.5 1.6 57.0 | 30.0 86.6 8.9 | 22.4 8.6 41.6 | 26.3 81.6 10.0 |12-78 | 21.5 12.9 37.1 | 30.4 85.0 9.3 | 20.4 12.6 37.3 | 28.8 84.6 9.4 |36-45 | 22.8 14.1 36.1 | 28.9 90.0 8.2 | 21.3 3.3 50.9 | 27.9 100.0 6.0 |36-78 | 13.7 4.1 48.9 | 25.3 100.0 6.0 | 12.1 1.6 57.0 | 30.2 100.0 6.0 |45-78 | 23.1 2.1 54.9 | 32.7 98.6 6.3 | 22.4 15.4 35.0 | 30.4 86.8 8.9 |ACR-F78.2 19.6 |12-45 | 24.5 1.3 55.2 | 29.6 99.4 17.4 | 24.4 1.3 55.2 | 29.6 99.4 17.4 |12-78 | 27.1 1.6 53.3 | 27.6 94.8 17.8 | 27.1 1.6 53.3 | 27.5 94.8 17.8 |36-12 | 18.0 1.6 53.3 | 23.5 80.4 19.3 | 18.0 1.6 53.3 | 23.6 80.4 19.3 |36-45 | 22.9 99.2 17.5 | 23.0 100.0 17.4 | 22.8 99.8 17.4 | 22.8 99.8 17.4 |36-78 | 22.6 78.4 19.5 | 22.8 87.2 18.5 | 22.5 86.8 18.6 | 22.5 86.8 18.6 |45-12 | 24.7 22.9 30.2 | 27.6 89.4 18.3 | 24.7 23.1 30.2 | 27.7 89.4 18.3 |45-36 | 23.9 95.4 17.8 | 24.1 98.0 17.6 | 24.1 95.4 17.8 | 24.2 98.0 17.6 |45-78 | 18.0 1.7 52.8 | 21.5 82.6 19.0 | 18.1 1.7 52.8 | 23.0 98.4 17.5 |78-12 | 26.9 1.0 57.4 | 28.3 100.0 17.4 | 27.0 1.5 53.9 | 28.4 100.0 17.4 |78-36 | 22.6 97.6 17.6 | 22.6 97.6 17.6 | 22.7 97.6 17.6 | 22.7 97.6 17.6 |78-45 | 18.1 1.5 53.9 | 20.8 77.8 19.6 | 18.0 1.5 53.9 | 21.0 78.4 19.5 |PS ACR-F12 | 19.8 1.6 50.3 | 25.0 89.4 15.3 | 19.8 1.3 52.2 | 24.0 78.2 16.6 |36 | 19.7 1.6 50.3 | 22.9 97.8 14.6 | 19.7 1.7 49.8 | 23.0 100.0 14.4 |45 | 20.1 1.5 50.9 | 22.8 99.2 14.5 | 20.1 1.7 49.8 | 23.1 98.0 14.6 |78 | 19.4 1.7 49.8 | 21.9 87.4 15.5 | 19.4 1.5 50.9 | 22.7 97.6 14.6 |Your Company Name电缆识别名: D7 测试总结果:通过地点: Client Name 余量: 10.6 dB (远端近端串扰12-36)日期 / 时间: 08/06/2001 08:40:17pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果 RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8|长度 |传输 |时延 |电阻值 |特性阻抗 |插入损耗|| |时延 |偏离 | | 异常点|结果频率极限值|线对 |(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值 (ft)| (dB) MHz (dB)|12 |157 328 |232 555 |4 50 | | |14.1 100.0 24.0 |36 |155 328 |229 555 |1 50 | | |14.1 100.0 24.0 |45 |155 328 |228 555 |0 50 | | |14.2 100.0 24.0 |78 |156 328 |230 555 |2 50 | | |14.3 100.0 24.0 || 主机结果| 远端结果||最差余量 |最差值 |最差余量 |最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对 | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 7.3 82.2 10.8 | 7.3 82.2 10.8 | 9.2 72.8 11.4 | 9.2 72.8 11.4 |36 | 6.9 74.6 11.3 | 6.9 74.6 11.3 | 7.1 74.2 11.3 | 7.1 74.2 11.3 |45 | 6.8 22.6 16.5 | 8.0 81.8 10.9 | 9.4 22.6 16.5 | 12.9 87.2 10.6 |78 | 9.8 11.0 17.0 | 12.5 81.8 10.9 | 10.9 17.8 17.0 | 11.3 46.2 13.4 |PS NEXT12 | 14.5 26.1 37.1 | 15.7 89.6 27.9 | 13.0 94.6 27.5 | 13.0 94.6 27.5 |36 | 13.5 26.5 37.0 | 14.0 99.6 27.1 | 12.6 95.0 27.5 | 12.8 97.4 27.3 |45 | 14.7 92.6 27.7 | 15.0 97.8 27.2 | 13.5 97.8 27.2 | 13.5 97.8 27.2 |78 | 16.4 66.4 30.2 | 17.9 100.0 27.1 | 15.9 97.6 27.3 | 16.0 98.0 27.2 |PS ACR-N12 | 21.2 26.1 25.4 | 29.0 89.6 5.3 | 20.2 26.3 25.3 | 26.7 94.6 4.2 |36 | 17.5 4.7 44.6 | 28.1 99.6 3.1 | 18.0 4.6 44.8 | 27.3 100.0 3.0 |45 | 20.8 10.2 36.7 | 29.0 97.8 3.5 | 19.3 10.1 36.8 | 27.5 97.8 3.5 |78 | 19.3 4.8 44.4 | 32.3 100.0 3.0 | 20.7 4.7 44.6 | 30.1 98.0 3.5 |NEXT12-36 | 11.9 26.2 40.1 | 14.1 94.8 30.5 | 10.6 94.8 30.5 | 10.6 94.8 30.5 |12-45 | 15.0 92.0 30.7 | 15.0 92.0 30.7 | 15.1 92.4 30.7 | 15.1 92.4 30.7 |12-78 | 17.3 89.0 30.9 | 17.3 89.0 30.9 | 18.1 97.6 30.3 | 18.2 97.8 30.2 |36-45 | 13.2 97.6 30.3 | 13.3 97.8 30.2 | 11.5 97.6 30.3 | 11.6 97.8 30.2 |36-78 | 13.9 4.8 52.3 | 14.9 100.0 30.1 | 15.2 4.7 52.4 | 15.9 99.8 30.1 |45-78 | 16.4 18.4 42.6 | 18.4 98.0 30.2 | 16.7 98.0 30.2 | 16.7 98.0 30.2 |ACR-N12-36 | 18.7 26.1 28.4 | 27.8 94.8 7.2 | 17.6 26.5 28.2 | 24.3 94.8 7.2 |12-45 | 20.6 10.2 39.7 | 28.5 92.0 7.8 | 19.8 2.9 52.1 | 28.7 92.4 7.7 |12-78 | 24.2 13.8 36.3 | 30.6 89.0 8.4 | 25.8 10.1 39.8 | 32.3 97.8 6.5 |36-45 | 20.2 6.7 44.1 | 27.3 97.8 6.5 | 19.2 9.9 40.0 | 25.6 97.8 6.5 |36-78 | 16.7 4.8 47.4 | 29.3 100.0 6.0 | 17.9 4.7 47.6 | 30.2 99.8 6.1 |45-78 | 21.9 18.2 33.0 | 32.5 98.0 6.5 | 22.2 18.2 33.0 | 30.8 98.0 6.5 |ACR-F12-36 | 18.3 1.7 52.8 | 21.5 75.8 19.8 | 18.3 1.7 52.8 | 21.4 75.8 19.8 |12-45 | 17.8 2.0 51.4 | 20.7 73.8 20.1 | 17.8 2.0 51.4 | 20.6 73.8 20.1 |12-78 | 24.5 1.1 56.6 | 27.2 91.2 18.2 | 24.4 1.1 56.6 | 27.9 100.0 17.4 |36-12 | 17.8 1.0 57.4 | 23.5 86.4 18.6 | 17.8 1.0 57.4 | 22.5 77.4 19.6 |36-45 | 17.7 100.0 17.4 | 17.7 100.0 17.4 | 17.6 100.0 17.4 | 17.6 100.0 17.4 |36-78 | 20.4 1.5 53.9 | 25.8 97.8 17.6 | 20.4 1.5 53.9 | 25.6 97.8 17.6 |45-12 | 17.3 1.5 53.9 | 21.1 81.4 19.2 | 17.4 1.5 53.9 | 21.1 81.4 19.2 |45-36 | 18.3 100.0 17.4 | 18.3 100.0 17.4 | 18.4 100.0 17.4 | 18.4 100.0 17.4 |45-78 | 16.5 3.5 46.6 | 19.2 97.8 17.6 | 16.5 3.5 46.6 | 19.1 97.8 17.6 |78-12 | 24.2 1.0 57.4 | 26.5 94.4 17.9 | 24.3 1.0 57.4 | 26.7 94.4 17.9 |78-36 | 20.1 1.5 53.9 | 25.1 99.8 17.4 | 20.1 1.5 53.9 | 25.3 99.8 17.4 |78-45 | 16.6 1.6 53.3 | 20.1 100.0 17.4 | 16.5 1.5 53.9 | 20.2 100.0 17.4 |PS ACR-F12 | 17.4 1.5 50.9 | 21.8 86.4 15.6 | 17.7 1.9 48.8 | 20.7 76.0 16.8 |36 | 18.0 2.2 47.5 | 20.1 100.0 14.4 | 18.1 2.0 48.4 | 19.6 100.0 14.4 |45 | 16.5 18.7 29.0 | 18.2 100.0 14.4 | 16.2 5.6 39.5 | 18.3 100.0 14.4 |78 | 17.7 1.8 49.3 | 20.9 97.8 14.6 | 17.5 1.5 50.9 | 21.5 100.0 14.4 |Your Company Name电缆识别名: D8 测试总结果:通过地点: Client Name 余量: 10.6 dB (远端近端串扰36-78)日期 / 时间: 08/06/2001 08:48:10pm 测试限: TIA Cat 5e Channel操作人员: Your Name 电缆类型: UTP 100 Ohm Cat 5e软件版本: 4.925 DSP-4100 S/N: 7610021 LIA 013 NVP: 69.0% 阻抗异常临界值: 15% DSP-4100SR S/N: 7767009 LIA 012屏蔽测试: 不适用测试限版本: 5.17接线图: 通过结果 RJ45 PIN: 1 2 3 4 5 6 7 8 S| | | | | | | |RJ45 PIN: 1 2 3 4 5 6 7 8|长度 |传输 |时延 |电阻值 |特性阻抗 |插入损耗|| |时延 |偏离 | | 异常点|结果频率极限值|线对 |(ft) 极限值|ns 极限值|ns 极限值|欧姆极限值|欧姆极限值 (ft)| (dB) MHz (dB)|12 |157 328 |231 555 |4 50 | | |14.2 100.0 24.0 |36 |155 328 |228 555 |1 50 | | |14.1 100.0 24.0 |45 |154 328 |227 555 |0 50 | | |14.2 100.0 24.0 |78 |155 328 |229 555 |2 50 | | |14.2 100.0 24.0 || 主机结果| 远端结果||最差余量 |最差值 |最差余量 |最差值||余量频率极限值|余量频率极限值|余量频率极限值|余量频率极限值|线对 | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) | (dB) MHz (dB) |RL12 | 6.9 82.6 10.8 | 6.9 82.6 10.8 | 9.6 17.3 17.0 | 10.9 71.0 11.5 |36 | 8.1 81.8 10.9 | 8.3 84.2 10.7 | 6.3 17.9 17.0 | 9.7 69.8 11.6 |45 | 7.1 20.4 17.0 | 8.7 72.4 11.4 | 6.5 20.3 17.0 | 10.6 85.0 10.7 |78 | 9.2 33.2 14.9 | 11.4 75.8 11.2 | 8.6 22.4 16.6 | 10.0 76.0 11.2 |。
