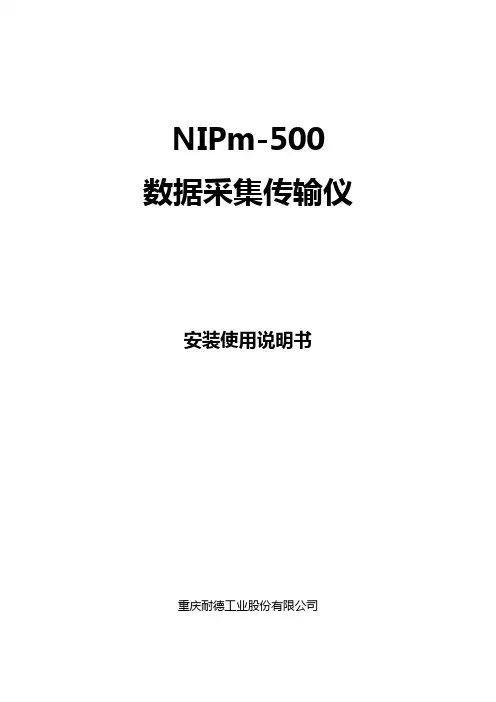

NIPm-500 数据采集传输仪安装使用说明书重庆耐德工业股份有限公司2009 年10 月目录前言 ----------------------------------------------------------- (1)一、概述 ------------------------------------------------------- (2)二、主要技术指标 ----------------------------------------------- (3)三、工作原理 --------------------------------------------------- (5)四、安装 ------------------------------------------------------- (6)五、使用---------------------------------------------------------(7)六、维护保养及故障处理------------------------------------------- (10)前言本使用说明书介绍我公司NIPm-500数据采集传输仪的工作原理、技术参数、安装、使用、维护保养、故障维修及其它注意事项。
用户须具备机械和电子方面的基础知识。
本手册内容为耐德工业股份有限公司版权所有。
重庆耐德工业股份有限公司保留不经公告对本使用说明书内容进行更新、修改的权利。
欲了解与本使用说明书相关产品的最新资料，请与重庆耐德工业股份有限公司联系。
使用范围：本数据采集传输仪用于环保部门对污染源单位的监控管理，实现对生产和治污设备进行在线监控。
本系统通用性，适用于环保行业，如水泥厂、造纸厂、医疗单位等场所。
一、概述NIPm-500数据采集传输仪（以下简称数采仪）是重庆耐德工业股份有限公司针对环保行业研制的适合环境保护行业标准HJ/T212-2005《污染源在线自动监控（监测）系统数据传输标准》、HJ477-2009《污染源在线自动监控（监测）数据采集传输仪技术要求》和IEC-104中应用要求的数据采集传输仪。

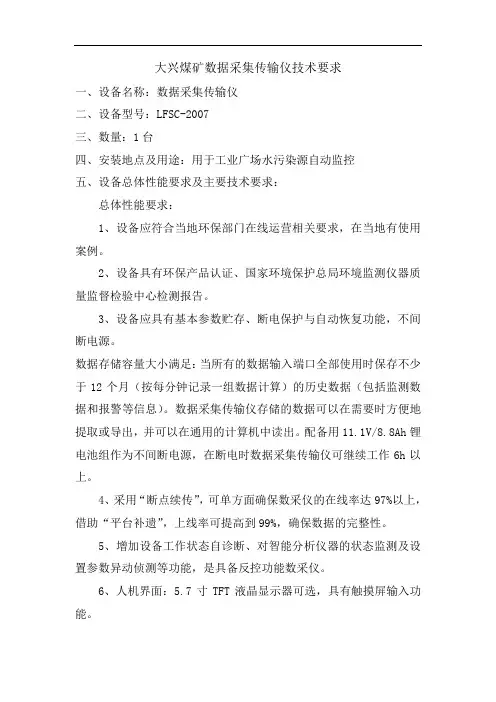

大兴煤矿数据采集传输仪技术要求一、设备名称：数据采集传输仪二、设备型号：LFSC-2007三、数量：1台四、安装地点及用途：用于工业广场水污染源自动监控五、设备总体性能要求及主要技术要求：总体性能要求：1、设备应符合当地环保部门在线运营相关要求，在当地有使用案例。
2、设备具有环保产品认证、国家环境保护总局环境监测仪器质量监督检验中心检测报告。
3、设备应具有基本参数贮存、断电保护与自动恢复功能，不间断电源。
数据存储容量大小满足：当所有的数据输入端口全部使用时保存不少于12个月（按每分钟记录一组数据计算）的历史数据（包括监测数据和报警等信息）。
数据采集传输仪存储的数据可以在需要时方便地提取或导出，并可以在通用的计算机中读出。
配备用11.1V/8.8Ah锂电池组作为不间断电源，在断电时数据采集传输仪可继续工作6h以上。
4、采用“断点续传”，可单方面确保数采仪的在线率达97%以上，借助“平台补遗”，上线率可提高到99%，确保数据的完整性。
5、增加设备工作状态自诊断、对智能分析仪器的状态监测及设置参数异动侦测等功能，是具备反控功能数采仪。
6、人机界面：5.7寸TFT液晶显示器可选，具有触摸屏输入功能。
7、能对采集的数据进行处理、存储和显示，适合模拟信号、数字信号等多种信号输入方式，兼容多种水污染在线监测仪器的通信协议。
8、上位机可通过数据采集传输仪进行远程控制，启动现场水污染在线监测仪器按照要求进行工作。
能运行相应程序，控制水污染在线监测仪器及辅助设备按预定要求进行工作。
可自动对仪器进行校准。
9、瞬时流量采集精度小于±0.1%，采集的累积流量数据与流量计中的累积流量数据一致。
技术参数：项目技术规格软件平台采用嵌入式Linux数字量输入数字量输入通道数为8路，带隔离。
通信串行接口2路RS-485和1～6路RS-232(可选)符合“污染源在线自动监控（监测）系统数通讯协议据传输标准（HJ/T212-2005）的要求”控制功能应符合HJ 477-2009标准中5.3.5要求数据采集误差≤1%系统时钟计时误差≤±0.5%平均无故障时间≧1440h/次绝缘阻抗20MΩ六、售后服务承诺，设备销售厂家需在当地有办事处保证售后服务时效性，做到2小时内效应，4小时到达现场，24小时内解决故障。
数采仪采购技术参数数采仪（Data Acquisition Instrument）是一种用于测量和记录物理量的设备，广泛应用于科学研究、工程控制、工业自动化等领域。
数采仪采购时需要考虑的技术参数有很多，下面将对一些重要的技术参数进行介绍和解析。
1. 采样率（Sampling Rate）采样率是指数采仪每秒对信号进行采样的次数。
采样率越高，能够更准确地还原原始信号。
选择适当的采样率可以避免信号失真和信息丢失。
一般来说，采样率应根据被测信号的频率进行选择，最低应满足奈奎斯特采样定理，即采样率要大于信号最高频率的两倍。
2. 分辨率（Resolution）分辨率是指数采仪能够分辨的最小电压或电流变化量。
通常以位数（bit）表示，分辨率越高，能够得到更精确的测量结果。
在选择数采仪时，需要根据被测信号的变化范围和精度要求来确定合适的分辨率。
3. 动态范围（Dynamic Range）动态范围是指数采仪能够测量的最大和最小信号幅度之比。
动态范围越大，数采仪能够测量的信号范围越广。
在实际应用中，动态范围需要根据被测信号的幅度范围来选择，以保证测量结果的准确性。
4. 通道数（Channels）通道数是指数采仪能够同时采集的信号通道数量。
根据实际需要，选择合适的通道数可以提高采集效率和减少设备成本。
通常的数采仪可以提供多个独立的通道，每个通道可以独立设置采样率、分辨率等参数。
5. 输入电阻（Input Impedance）输入电阻是指数采仪对信号源的负载特性。
输入电阻越大，对被测信号源的影响越小，能够更准确地测量信号。
在选择数采仪时，需要根据被测信号源的输出阻抗和信号幅度来确定合适的输入电阻。
6. 带宽（Bandwidth）带宽是指数采仪能够处理的信号频率范围。
带宽越大，数采仪能够采集和处理的高频信号越多。
在选择数采仪时，需要根据被测信号的频率范围来确定合适的带宽。
7. 同步采集（Synchronization）同步采集是指数采仪能够对多个通道的信号进行同步采集和处理。

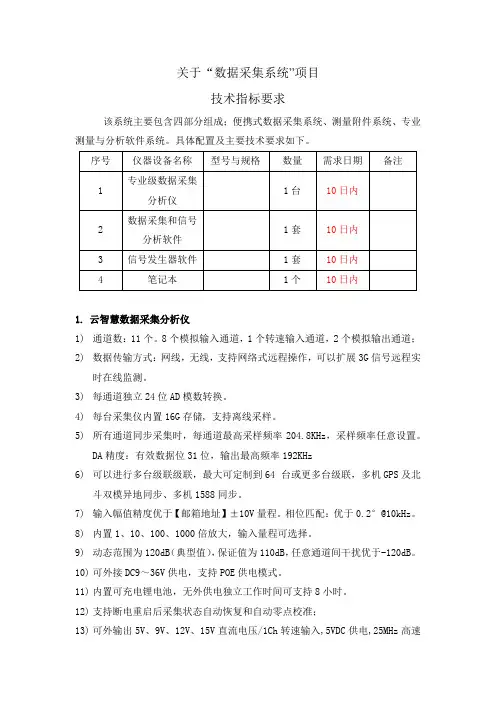

关于“数据采集系统”项目技术指标要求该系统主要包含四部分组成；便携式数据采集系统、测量附件系统、专业测量与分析软件系统。
具体配置及主要技术要求如下。
1.云智慧数据采集分析仪1)通道数：11个。
8个模拟输入通道，1个转速输入通道，2个模拟输出通道；2)数据传输方式：网线，无线，支持网络式远程操作，可以扩展3G信号远程实时在线监测。
3)每通道独立24位AD模数转换。
4)每台采集仪内置16G存储,支持离线采样。
5)所有通道同步采集时，每通道最高采样频率204.8KHz，采样频率任意设置。
DA精度：有效数据位31位，输出最高频率192KHz6)可以进行多台级联级联，最大可定制到64 台或更多台级联，多机GPS及北斗双模异地同步、多机1588同步。
7)输入幅值精度优于【邮箱地址】±10V量程。
相位匹配：优于0.2°@10kHz。
8)内置1、10、100、1000倍放大，输入量程可选择。
9)动态范围为120dB（典型值），保证值为110dB，任意通道间干扰优于-120dB。
10)可外接DC9～36V供电，支持POE供电模式。
11)内置可充电锂电池，无外供电独立工作时间可支持8小时。
12)支持断电重启后采集状态自动恢复和自动零点校准；13)可外输出5V、9V、12V、15V直流电压/1Ch转速输入,5VDC供电,25MHz高速采样信号源输出通道，最大输出电压：±10VP，最大输出电流：5mA，每通道不低于24 位AD模数转换。
14)信噪比不低于110dB，输出最高频率不低于192KHz，幅值精度：优于0.2%。
信号类型：正弦、正弦扫频、随机、磁盘文件等，能将采集的数据进行回放。
15)采集仪对外接口必须是lemo接头。
16)外形尺寸(mm)不大于：L210×W120×H50，重量:不大于2kg。
保证系统便携。
2.专业级信号分析软件1)Windows8/7/XP操作系统，支持64位操作系统，支持台式机和笔记本电脑，云智慧模式可利用Web浏览器登陆，支持iPad及安卓、苹果等手机系统2)支持在3G通信方式下，通过数据采集软件和Web对远程网络采集仪进行设置、示波、时域统计、状态查询、数据下载等，Web方式兼容IE、safari、chrome等浏览器，支持电脑，Pad和手机操作，此方式传输距离无限制。
数采仪采购技术参数一、产品概述数采仪（Data Acquisition System）是指能够将各种物理量（如温度、压力、流量等）转换成数字信号，并传输到计算机或其他数据处理设备的一种设备。
其主要用于工业自动化、实验数据采集和监测系统中。
本文旨在对数采仪采购的技术参数进行详细描述，以便在采购过程中选择适合的产品。
二、输入参数1. 通道数数采仪的通道数决定了能够同时采集的信号数量，通道数越多则能够采集的信号种类越多，对于大型工控系统或数据采集系统来说，需要考虑通道数较多的数采仪。
2. 采样率采样率是指数采仪每秒从模拟信号中取样多少次的参数，通常以赫兹（Hz）为单位。
较高的采样率可以更精准地还原模拟信号，但也需要更大的存储空间和更高的处理能力。
3. 分辨率分辨率是指数采仪对模拟信号进行数字化的精度，通常以位数表示。
16位的分辨率可以将模拟信号的幅度分成65536个等级，因此分辨率越高，数采仪对信号的精度越高。
三、输出参数1. 输出方式常见的数采仪输出方式包括模拟输出、数字输出和通讯接口输出。
模拟输出一般用于控制执行端，数字输出用于数字量控制，通讯接口输出则可以与计算机或控制系统进行数据交换。
2. 输出精度输出精度是指数采仪输出的数字信号与实际信号的偏差，通常采用百分比表示。
较高的输出精度可以保证输出的数字信号更加准确地反映实际信号的变化。
四、输入/输出范围1. 输入范围指的是数采仪能够接受的模拟信号的幅度范围，通常以伏特（V）或安培（A）为单位。
需根据实际应用需求选择适当的输入范围，以免超出范围导致信号失真或设备损坏。
2. 输出范围指的是数采仪输出的数字信号的幅度范围，通常以伏特（V）或安培（A）为单位。
需根据控制或数据采集系统的需求选择适当的输出范围，以确保与其他设备的匹配。
五、其他参数1. 工作温度范围数采仪的工作温度范围决定了其适用的环境条件，一般需考虑环境温度、湿度和震动等因素，以保证数采仪稳定可靠地工作。
电力公司台区数据采集终端技术条件书电力公司台区数据采集终端技术条件书应由本人根据自身实际情况书写，以下仅供参考，请您根据自身实际情况撰写。
电力公司台区数据采集终端技术条件书一、概述本技术条件书规定了电力公司台区数据采集终端的技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的要求。
本技术条件书适用于电力公司台区数据采集终端的设计、生产和检验。
二、技术要求1. 设备外观设备外观应整洁、美观，无明显划痕、磕碰、锈蚀等现象。
设备表面应光滑、平整，无明显凹凸不平或变形。
2. 设备尺寸设备尺寸应符合设计要求，误差应在允许范围内。
3. 设备重量设备重量应符合设计要求，误差应在允许范围内。
4. 电源要求设备应支持多种电源输入方式，如交流电源、直流电源等。
设备应具有良好的电源适应性，能够在不同电源环境下稳定运行。
5. 数据采集功能设备应具备数据采集功能，能够采集台区内的电力参数、电量等数据，并将数据传输至后台系统进行存储和处理。
数据采集精度应符合相关标准要求。
6. 数据传输功能设备应支持多种数据传输方式，如4G/5G通信、WiFi通信等。
数据传输应稳定可靠，能够实时传输数据。
7. 数据存储功能设备应具备数据存储功能，能够将采集的数据存储在本地存储器中，以便后续分析和处理。
数据存储容量应满足实际需求。
8. 设备安全性设备应具备防雷、防电涌等保护功能，能够保证设备在恶劣环境下安全稳定运行。
设备应符合相关安全标准要求。
9. 设备可靠性设备应具有较高的可靠性，能够长时间稳定运行，减少故障率。
设备的平均无故障时间（MTBF）应符合相关标准要求。
N56江苏天泽环保科技有限公司企业标准Q/DBR××数据采集传输仪江苏天泽环保科技有限公司 发布前言TINZ-DAP-200型数据采集传输仪是我公司研制的新产品，本标准技术指标体系参照了国家环境保护总局2009年发布的HJ477-2009《污染源在线自动监控（监测）数据采集传输仪技术要求》标准。
为提供指导、组织生产、交货验收和监督检查的依据，根据《中华人民共和国标准化法》的规定，特制定本标准。
本标准的编写符合GB/T 1.1-2009《标准化工作导则第1部分:标准的结构和编写规则》的要求。
本标准由江苏天泽环保科技有限公司提出并负责起草。
本标准主要起草人：徐宏飞。
本标准首次发布于2010年7月。
本标准自实施之日起，有效期为3年。
数据采集传输仪1 范围本标准规定了TINZ-DAP-200型数据采集传输仪的产品分类、要求、试验方法、检验规则、包装、标志、运输及贮存。
本标准广泛适用于环保、石油、化工、交通、电力等领域的监测监控用排数据采集传输仪（简称采集仪）。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL ）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 6587.4 电子测量仪器 振动试验GB/T 17214.1 工业过程测量和控制装置 工作条件 第1部分:气候条件 GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4-2006 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度 GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 HJ/T 212 污染源在线自动监控（监测）系统数据传输标准HJ 477-2009 污染源在线自动监控（监测）数据采集传输仪技术要求 3 术语与定义GB 477中的术语和定义适用于本标准。
数据采集传输仪⽤户使⽤⼿册（V1[1].2）⽬录1.术语和定义 (3)2.按键及显⽰说明 (3)2.1.数码管 (3)2.2.LED灯 (3)2.3.按键 (4)2.4.遥控器（选配） (4)2.5.菜单说明 (5)2.5.1.菜单使⽤框图 (5)2.5.2.菜单结构 (6)2.5.3.说明 (8)3.主板指⽰灯及接⼝说明 (9)3.1.电源指⽰灯说明 (10)3.2.BDM接⼝说明 (10)3.3.跳线接⼝说明 (10)3.4.内置⽆线模块说明 (11)3.5.⽹络接⼝说明 (11)3.6.外部⽆线模块接⼝说明 (11)3.7.反控接⼝说明 (11)3.8.接线端⼦说明 (11)4.安装和操作注意事项 (13)5.常见故障及处理 (13)5.1.数采仪⾯板不能正确显⽰下位数据 (13)5.2.数采仪不能上报数据 (14)6.技术⽀持 (15)7.附录 (15)7.1.下位协议编码与含义对照表 (15)7.2.常⽤系统编码表 (17)7.3.常⽤污染因⼦编码表 (17)7.4.⼏种上报数据举例： (18)版本修订历史版本号修改⼈修改时间备注⽆⾼涛创建V1.1 ⾼涛2009-08-09V1.2 王照峰2009-12-231.术语和定义●数据采集传输仪：在以下⽂档中简称为“数采仪”。
●对于污染因⼦分为⼏种类型强度因⼦：例如，温度、PH值，此类因⼦的累积值是没有意义的。
浓度因⼦：例如，SO2、COD，此类因⼦的累积值表⽰污染物的排放量。
流速因⼦：例如，⽔流速、烟⽓流速（S02），此类因⼦的累积值表⽰流量。
因为流速的单位是m/s,因此在计算流量时需要乘以横截⾯积。
瞬时流量因⼦：例如，⽔的瞬时流量（B01）、烟⽓的瞬时流量（B02），此类因⼦的累积值也表⽰流量。
和流速因⼦的不同在于，瞬时流量因⼦的单位是m3/s，因此在计算流量时不需要乘以横截⾯积。
2.按键及显⽰说明显⽰⾯板图2.1.数码管在没有按键动作的情况下，数采仪显⽰⾯板处于两种状态：状态1：在有通道打开的情况下（即某个或某些通道的使能参数“7.X.2.ENA”设置为1），循环显⽰各数据通道的实时测量值，每1秒切换到下个数据通道，如果某个数据通道的值较长，不能⼀次显⽰全，则在该数据通道所占⽤的1秒显⽰时间内，前0.5秒显⽰前8个字符，后0.5秒显⽰剩余的字符。

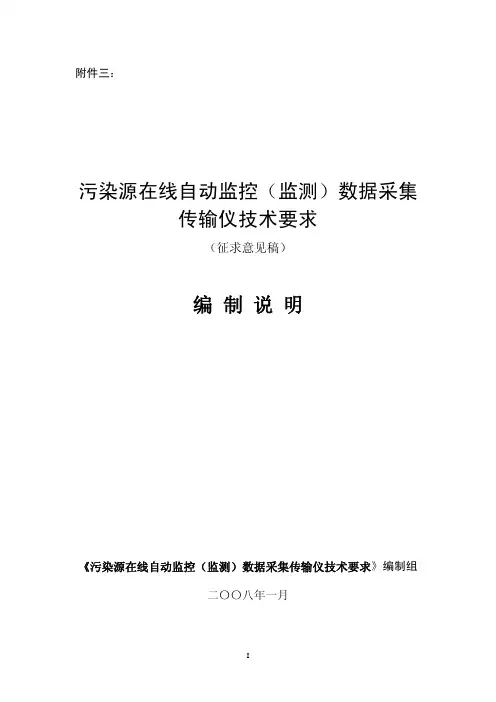

数据采集传输仪技术要求
（征求意见稿）
1 范围
本技术要求规定了在线监测中数据采集传输仪的技术性能要求和性能试验方法，适用于该类仪器的研制生产和性能检验。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
HJ/T212-2005 污染源在线自动监控（监测）系统数据传输标准
HJ/T353-2007 水污染源在线监测系统安装技术规范（试行）
GB/T16706-1996 环境污染源类别代码
HCRJ039-1998 中国环境保护产品认定技术条件污染治理设施运行记录仪
3 术语和定义
3.1 污染源自动监控系统
由对污染源主要污染物排放实施监控的数据收集子系统和信息综合子系统组成。
3.2 数据采集传输仪
采集各种类型监测仪器仪表的数据、完成数据存储及与上位机数据通讯传输功能的单片机、工控机、嵌入式计算机或可编程控制器等。
3.3 上位机
安装在各级环保部门，有权限对数据采集传输仪发出查询和控制等规定指令的数据接收和数据处理系统，包括计算机信息终端设备、监控中心系统等。
3.4 监测仪表
指安装于监测站点的在线监测仪表，如流量计、COD、烟气监测仪等。
3.4 数字通道
数据采集传输仪的数字输入输出通道，用于接收监测仪表的数据、状态和向监测仪表发送控制指令，实现数据采集传输仪与监测仪表的双向数据传输。
3.5 模拟通道
数据采集传输仪的模拟输入通道，用于采集监测仪表的模拟输出信号。
3.6 开关量通道
数据采集传输仪的开关量输入通道，用于采集污染治理设施运行状态。
4 工作原理
数据采集传输仪通过数字通道、模拟通道、开关量通道采集监测仪表的监测数据、状态等信息，然后通过传输网络将数据、状态传输至上位机；上位机通过传输网络发送控制命令，数据采集传输仪根据命令控制监测仪表工作。
5 工作电压与频率
工作电压为单相220 V±10%，频率为50 Hz±1%。
6 性能
6.1 当采用第8项试验时，数据采集传输仪的性能指标应符合表1的要求。
6.2 仪器外观要求
6.2.1 数据采集传输仪表面不应有明显锉痕、划伤、裂缝、变形和污染，仪器表面涂镀层
应均匀，不应起泡、龟裂、脱落和磨损。
6.2.2 数据采集传输仪外壳应耐腐蚀，防尘防潮，密封性好。
6.2.3 数据采集传输仪应在明显位置标有仪器的名称、型号、制造厂名、厂址、出厂编号、
出厂日期。
6.3 数据采集传输仪应至少具备一个RS232(或RS485)通信接口，用于与上位机通信。
6.4 数据采集传输仪应至少具备4个RS232(或RS485)数字输入通道，用于连接监测仪表。
6.5 数据采集传输仪应至少具备12个模拟量输入通道，应支持4mA～20mA电流输入或0～
10V电压输入，应至少达到12位分辩率。
6.6 数据采集传输仪应至少具备4个开关量输入通道，用于接入污染治理设施工作状态。
6.7 数据采集传输仪平均无故障时间应在9000小时以上。
表1 数据采集传输仪性能指标
项目性能要求试验方法
通信协议测试符合HJ/T 212-2005 要求 8.3.1
数据采集误差≤1‰ 8.3.2
系统时钟计时误差±0.5‰ 8.3.3 存储容量存储1个月的小时记录 8.3.4
控制功能能同过上位机控制监测仪表 8.3.5
MΩ以上 8.3.6 绝缘阻抗 20
耐电压无异常现象（电弧和击穿等）8.3.7
7 仪器构造
7.1 一般构造必须满足以下各项要求。
7.1.1 结构合理，机箱外壳表面及装饰无裂纹、变形、划痕、污浊、毛刺等现象，表面涂
层均匀，无腐蚀、生绣、脱落及磨损现象。
产品组装坚固、零部件紧固无松动，按键、开关
门锁等配合适度，控制灵活可靠。
7.1.2 在正常运行状态下，可平稳工作，无安全危险。
7.1.3 各部件不易产生电路故障，构造无安全危险。
7.1.4 具有不因水的浸湿、结露等而影响数据采集传输仪正常运行的性能。
7.1.5 便于维护、检查作业，无安全危险。
7.2 构造数据采集传输仪一般由控制主板、电源单元、接线单元和外壳组成。
7.3 控制主板是数据采集传输仪的核心部分，负责完成数据采集、数据存储、与上位机通
信等功能，要求处理速度快、存储量大。
7.4 电源单元负责将市电转换为直流电，为控制主板提供电源，要求具备一定的防浪涌、
防雷击功能，要求在输入电压变化±15%条件下保持输出不变。
7.5 接线单元用于实现监测仪表、传输设备与数据采集传输仪的连接，要求接线牢靠、方
便，便于拆卸，接线头应被相对密封，防止接线头腐蚀、生锈和接触不良。
7.6 外壳外壳应坚固、美观，应采用塑料、不锈钢等防腐材料制造，壳体应密封，防止灰
尘、腐蚀性气体进入客体腐蚀控制电路。
8 性能试验
8.1 试验条件
8.1.1 环境温度在0℃～40℃之间，试验期间的温度变化在±5℃以内。
8.1.2 湿度相对湿度在90%以下。
8.1.3 大气压在86～106 kPa压力下，其变化幅度在±5%以内。
8.1.4 电压规定的电压（220 V±10%）。
8.1.5 电源频率规定的频率（50 Hz±1%）。
8.1.6 准备好符合《HJ/T212 污染源在线自动监控（监测）系统数据传输标准》的上位
机和通信环境。
8.2 试验准备
8.2.1 将数据采集传输仪安装好，与监测仪表、传输模块连接好，数字输入通道、模拟输入通道、开关量输入通道至少各接两路。
8.2.2 按照数据采集传输仪说明书要求完成相关设置，并加电预热。
8.3 性能试验方法
8.3.1 通信协议测试
在8.1的试验条件下，分别测试《HJ/T212 污染源在线自动监控（监测）系统数据传输标准》中规定的初始化命令、参数命令、数据命令和控制命令，数据采集传输仪的响应应符合《HJ/T212污染源在线自动监控（监测）系统数据传输标准》的规定。
8.3.2 数据采集误差
在8.1的试验条件下，将监测仪表的模拟输出信号通过模拟通道接入到数据采集传输仪，然后通过上位机察看实时数据，在监测仪表的量程范围内改变数据，分别记录大、中、小（相对于量程）三种数据的监测仪表显示值VSi和上位机显示值VTi，按下式计算采集误差ΔV：
ΔV= Max（|（VT1- VS1）|，|（VT2- VS2）|，|（VT3- VS3）|）/M ×1000‰
其中：M 监测仪器的测量范围（量程）
VT1 、 VT2 、VT3 监测仪表显示值
VS1 、 VS2 、 VS3 上位机显示值
再将监测仪表的数字输出信号通过数字通道接入到数据采集传输仪，重复上述实验，并计算数字通道的数据采集误差，模拟通道和数字通道的数据采集误差均应符合表1要求。
8.3.3 系统时钟计时误差
按照说明书根据标准时钟对数据采集传输仪进行对时，并记录对时时的时间，在8.1的试验条件下连续运行48小时，记录数据采集传输仪和标准时钟的时间，计算数据采集传输仪走过的时间Th（秒）和标准时钟走过的时间Ts（秒），按下式计算计时误差Δt：Δt=（Th-Ts）/Ts ×1000‰
8.3.4 存储容量
将数据采集传输仪连接好，按1小时间隔存储小时记录，在8.1的试验条件下，不断电连续运行30天，在上位机提取小时历史数据，应能完整看到一个月的历史数据。
8.3.5 控制功能
将间歇采样的监测仪表通过数字通道与数据采集传输仪连接，在上位机发送反控指令，监测仪表应能正确相应。
8.3.6 绝缘阻抗在正常环境下，在关闭数据采传输仪电路状态时，采用国家规定的阻抗计测量（直流500 V绝缘阻抗计）电源相与机壳（接地端）之间的绝缘阻抗。
8.3.7 耐电压性在正常环境和关闭数据采传输仪电路状态下，电源相线与机壳（接地端）之间，施加规定频率下的1500 V（50 Hz，1 min）交流电压，检查有无异常现象。
9 标识
在数据采集传输仪上，必须在醒目处端正地表示以下有关事项，并符合国家的有关规定。
9.1 名称及型号。
9.2 使用温度范围。
9.3 电源类别及容量。
9.4 制造商名称。
9.5 生产日期和生产批号。
10 操作说明书
操作说明书中，至少必须说明以下有关事项。
10.1 安装场所的选择。
10.2 适用环境
10.3 信号输入类型。
10.4 使用方法。
10.5 维护检查。
10.6 故障时的对策。
10.7 其它使用上应注意的事项。
