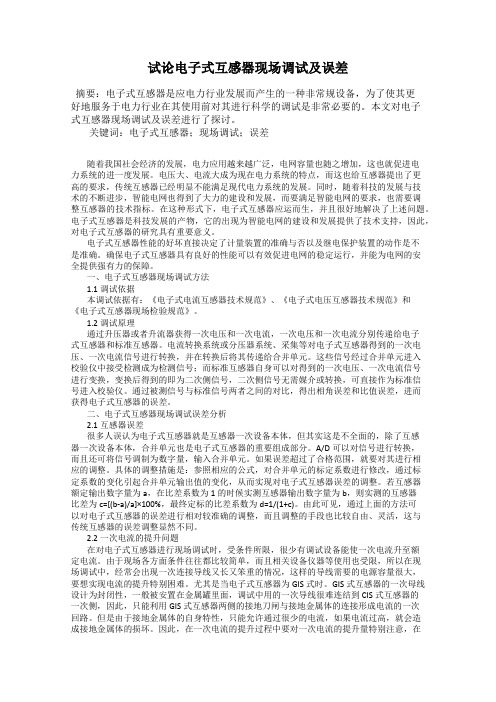

试论电子式互感器现场调试及误差摘要:电子式互感器是应电力行业发展而产生的一种非常规设备,为了使其更好地服务于电力行业在其使用前对其进行科学的调试是非常必要的。
本文对电子式互感器现场调试及误差进行了探讨。
关键词:电子式互感器;现场调试;误差随着我国社会经济的发展,电力应用越来越广泛,电网容量也随之增加,这也就促进电力系统的进一度发展。
电压大、电流大成为现在电力系统的特点,而这也给互感器提出了更高的要求,传统互感器已经明显不能满足现代电力系统的发展。
同时,随着科技的发展与技术的不断进步,智能电网也得到了大力的建设和发展,而要满足智能电网的要求,也需要调整互感器的技术指标。
在这种形式下,电子式互感器应运而生,并且很好地解决了上述问题。
电子式互感器是科技发展的产物,它的出现为智能电网的建设和发展提供了技术支持,因此,对电子式互感器的研究具有重要意义。
电子式互感器性能的好坏直接决定了计量装置的准确与否以及继电保护装置的动作是不是准确。
确保电子式互感器具有良好的性能可以有效促进电网的稳定运行,并能为电网的安全提供强有力的保障。
一、电子式互感器现场调试方法1.1调试依据本调试依据有:《电子式电流互感器技术规范》、《电子式电压互感器技术规范》和《电子式互感器现场检验规范》。
1.2调试原理通过升压器或者升流器获得一次电压和一次电流,一次电压和一次电流分别传递给电子式互感器和标准互感器。
电流转换系统或分压器系统、采集等对电子式互感器得到的一次电压、一次电流信号进行转换,并在转换后将其传递给合并单元。
这些信号经过合并单元进入校验仪中接受检测成为检测信号;而标准互感器自身可以对得到的一次电压、一次电流信号进行变换,变换后得到的即为二次侧信号,二次侧信号无需媒介或转换,可直接作为标准信号进入校验仪。
通过被测信号与标准信号两者之间的对比,得出相角误差和比值误差,进而获得电子式互感器的误差。
二、电子式互感器现场调试误差分析2.1互感器误差很多人误认为电子式互感器就是互感器一次设备本体,但其实这是不全面的,除了互感器一次设备本体,合并单元也是电子式互感器的重要组成部分。

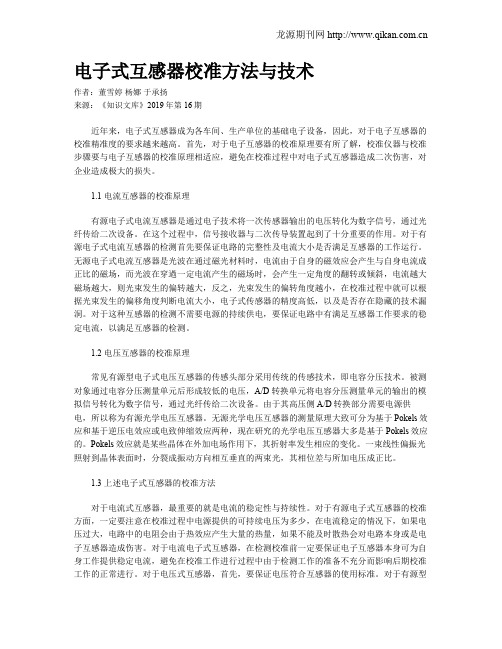

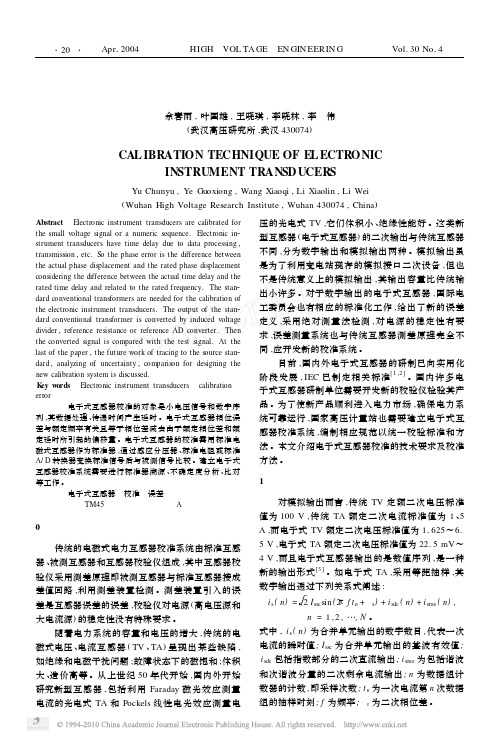

电子式互感器校准方法与技术作者:董雪婷杨娜于承扬来源:《知识文库》2019年第16期近年来,电子式互感器成为各车间、生产单位的基础电子设备,因此,对于电子互感器的校准精准度的要求越来越高。
首先,对于电子互感器的校准原理要有所了解,校准仪器与校准步骤要与电子互感器的校准原理相适应,避免在校准过程中对电子式互感器造成二次伤害,对企业造成极大的损失。
1.1 电流互感器的校准原理有源电子式电流互感器是通过电子技术将一次传感器输出的电压转化为数字信号,通过光纤传给二次设备。
在这个过程中,信号接收器与二次传导装置起到了十分重要的作用。
对于有源电子式电流互感器的检测首先要保证电路的完整性及电流大小是否满足互感器的工作运行。
无源电子式电流互感器是光波在通过磁光材料时,电流由于自身的磁效应会产生与自身电流成正比的磁场,而光波在穿過一定电流产生的磁场时,会产生一定角度的翻转或倾斜,电流越大磁场越大,则光束发生的偏转越大,反之,光束发生的偏转角度越小,在校准过程中就可以根据光束发生的偏移角度判断电流大小,电子式传感器的精度高低,以及是否存在隐藏的技术漏洞。
对于这种互感器的检测不需要电源的持续供电,要保证电路中有满足互感器工作要求的稳定电流,以满足互感器的检测。
1.2 电压互感器的校准原理常见有源型电子式电压互感器的传感头部分采用传统的传感技术,即电容分压技术。
被测对象通过电容分压测量单元后形成较低的电压,A/D 转换单元将电容分压测量单元的输出的模拟信号转化为数字信号,通过光纤传给二次设备。
由于其高压侧A/D转换部分需要电源供电,所以称为有源光学电压互感器。
无源光学电压互感器的测量原理大致可分为基于Pokels效应和基于逆压电效应或电致伸缩效应两种,现在研究的光学电压互感器大多是基于Pokels效应的。
Pokels效应就是某些晶体在外加电场作用下,其折射率发生相应的变化。
一束线性偏振光照射到晶体表面时,分裂成振动方向相互垂直的两束光,其相位差与所加电压成正比。
电子式互感器校验仪的算法探讨
电子式互感器校验仪是一种用于校验电力系统中互感器的装置。
电子式互感器校验仪采用数字信号处理技术来实现精确的测量和校验,因此它被广泛应用于电力系统中。
电子式互感器校验仪的算法探讨主要包括以下几个方面。
首先,电子式互感器校验仪需要采集测试信号,并对这些信号进行数字滤波、去噪等处理。
这些处理结果将影响后续的校验结果,因此对于信号处理算法的设计、选择、优化等都是非常关键的。
其次,电子式互感器校验仪需要对采集到的信号进行变换,以得到互感器的各种参数,如变比、相位差等。
在此过程中需要采用适当的数学方法,如傅里叶变换、卷积积分等,来实现信号变换的目的。
需要注意的是,不同的信号变换方法对校验结果的精度和可靠性都会有所影响,因此需要对这些方法进行比较和分析,以确定最佳的选择。
第三,电子式互感器校验仪需要对互感器的各种参数进行计算和校验。
在这个过程中需要采用适当的数学算法,如Least-Square解、Newton-Raphson法以及基于遗传算法的优化算法
等来进行计算。
其中选择最优的算法需要对算法的速度、精度、稳定性进行全面评估。
最后,电子式互感器校验仪需要将测量结果进行存储、显示和报告生成。
在报告中应该包含每个互感器的测量结果以及相
应的评估,评估应考虑整个电力系统的特性和电压负荷等。
在实际应用中,电子式互感器校验仪的性能和精度受到多个因素的影响,包括仪器的精度、测试信号的质量以及算法的准确性。
通过不断优化算法和提高仪器性能,可以不断提高电子式互感器校验仪的测量精度和实用性,从而为电力系统的运行提供更可靠、安全的基础设施。

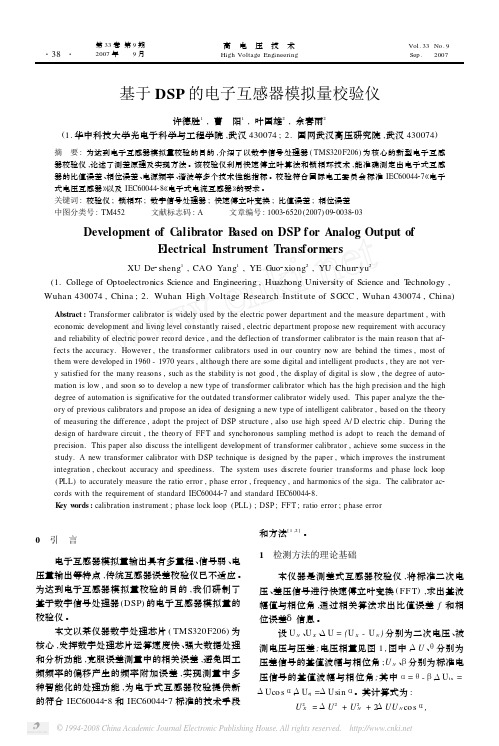

基于DSP 的电子互感器模拟量校验仪许德胜1,曹 阳1,叶国雄2,余春雨2(1.华中科技大学光电子科学与工程学院,武汉430074;2.国网武汉高压研究院,武汉430074)摘 要:为达到电子互感器模拟量校验的目的,介绍了以数字信号处理器(TMS320F206)为核心的新型电子互感器校验仪,论述了测差原理及实现方法。
该校验仪利用快速傅立叶算法和锁相环技术,能准确测定出电子式互感器的比值误差、相位误差、电源频率、谐波等多个技术性能指标。
校验符合国际电工委员会标准IEC6004427《电子式电压互感器》以及IEC6004428《电子式电流互感器》的要求。
关键词:校验仪;锁相环;数字信号处理器;快速傅立叶变换;比值误差;相位误差中图分类号:TM452文献标志码:A 文章编号:100326520(2007)0920038203Development of C alibrator B ased on DSP for Analog Output ofElectrical Instrument T ransformersXU De 2sheng 1,CAO Yang 1,YE Guo 2xiong 2,YU Chun 2yu 2(1.College of Optoelectronics Science and Engineering ,Huazhong University of Science and T echnology ,Wuhan 430074,China ;2.Wuhan High Voltage Research Instit ute of SGCC ,Wuhan 430074,China )Abstract :Transformer calibrator is widely used by the electric power department and the measure department ,with economic development and living level constantly raised ,electric department propose new requirement with accuracy and reliability of electric power record device ,and the deflection of transformer calibrator is the main reason that af 2fects the accuracy.However ,the transformer calibrators used in our country now are behind the times ,most of them were developed in 1960-1970years ,although there are some digital and intelligent products ,they are not ver 2y satisfied for the many reasons ,such as the stability is not good ,the display of digital is slow ,the degree of auto 2mation is low ,and soon so to develop a new type of transformer calibrator which has the high precision and the high degree of automation is significative for the outdated transformer calibrator widely used.This paper analyze the the 2ory of previous calibrators and propose an idea of designing a new type of intelligent calibrator ,based on the theory of measuring the difference ,adopt the project of DSP structure ,also use high speed A/D electric chip.During the design of hardware circuit ,the theory of FFT and synchoronous sampling method is adopt to reach the demand of precision.This paper also discuss the intelligent development of transformer calibrator ,achieve some success in the study.A new transformer calibrator with DSP technique is designed by the paper ,which improves the instrument integration ,checkout accuracy and speediness.The system uses discrete fourier transforms and phase lock loop (PLL )to accurately measure the ratio error ,phase error ,f requency ,and harmonics of the siga.The calibrator ac 2cords with the requirement of standard IEC6004427and standard IEC6004428.K ey w ords :calibration instrument ;phase lock loop (PLL );DSP ;FFT ;ratio error ;phase error0 引 言电子互感器模拟量输出具有多量程、信号弱、电压量输出等特点,传统互感器误差校验仪已不适应。
电子式电压互感器误差检定方法
电子式电压互感器是一种由连接到传输系统和二次转换器的一个或者多个电压传感器组成,用于传输正比于被测量的量,以供应测量仪器、仪表、继电爱护或掌握装置装置。
在正常使用条件下,其转换器的输出实质上正比于一次电压,且相位差在联结方向正确时接近于已知相位角。
电子式电压互感器误差检定方法可以依据需要选择同步脉冲法或者固定延时法两种不同测试方法,检定方法的详细操作如下。
一、电子式电压互感器误差检定同步脉冲方法
由调压器和升压器产生一次压,电子式电压互感器一次高压端子标准电压互感器一次高压端子与升压器高压端子对接;电子式电压互感器一次低压端子、标准电压互感器一次低压端子与升压器低压端子对接,并接地。
标准电压互感器输出信号连接到电子式互感器校验系统的标准转换器,试品数字输出连接到电子式互感器校验系统的数字采集单元,通过外部时钟源或者校验仪时钟实现合并单元与电子式互感器校验系统的同步采样。
调整调压器,使测量掩盖标准要求的每个测量点,通过电子式互感器校验仪得出试品误差。
电子式电压互感器同步脉冲法检定回路
二、电子式电压互感器误差检定同步脉冲方法
电子式电压互感器检定线路误差检定固定延时法接线方式与同步脉冲方法类似,不需要同步时钟,如下图所示。
使用固定延时方法
时,通过校验仪测得实际延时,然后减去电子式电压互感器的额定延时,其对应的相位即为试品的角差。
角差计算方法为:
电子式电压互感器固定延时法检定回路
对电子式电压互感器进行误差检定时,必需依据被检互感器的精确度等级,选用合适标准器并采纳合适的试验线路进行误差测量。
电子式互感器现场调试及误差的研究【摘要】电子式互感器是应电力行业发展而产生的一种非常规设备,为了使其更好地服务于电力行业在其使用前对其进行科学的调试是非常必要的。
文章就其调试的原理、设备以及在调试中遇到的问题进行了分析与研究,对于其检验标准的完善提供了实践依据。
【关键词】电子式互感器;测试原理;主要问题一、前言电子式互感器的各项指标是否达标决定着电网是否能够安全运行,如果其各项指标都达到了设计要求,符合电网运行的需要,机电保护装置就会准确动作、计量装置也能够准确的进行计量,否则就会影响这些装置的稳定性,对电网的运行产生不利的影响。
所以要在电子式互感器在投入使用之前对其各项指标进行检测,及早发现问题并针对这些问题进行了科学的研究,探索了电子式互感器的校准技术以及方法,并对常见问题提出了科学的解决方案。
二、传统互感器的不足经济的发展、科技的进步促使我国的供电设备以及技术也不断的更新,电网的容量也越来越大,旧有的电网也被智能电网所取代,电力系统正在向着自动化、数字化、微机化的方向发展,而传统的互感器由于其自身的缺陷已经不能够满足电网发展,其设备缺陷主要表现在以下几方面:(一)智能电网的多项技术指标与传统的电网有很大的不同。
而且传统的互感器在使用的时候极易发生铁磁谐振,从而影响电力设备的正常运行使电力设备受到损坏;(二)油纸绝缘是大多数传统互感器使用的绝缘方式。
使用这种绝缘方式的互感器极易发生油易燃事故;(三)电流互感器的线性度非常低。
所以当线路发生短路的时候很容易饱和;(四)造价高、绝缘结构复杂、体积较大是传统的互感器所具有的缺点。
不仅如此随着电压等级的升高传统互感器的造价与体积也会随之增加。
由于以上原因传统的互感器已经不能适应智能电网发展的要求,而电子式互感器的出现弥补了传统互感器的缺点,适应智能电网运行的需要,对智能电网的应用与普及起到了积极的促进作用。
电子式互感器在智能电网中担负着计量与测量的任务,它属于非常规互感器,为了其在电网运行中能够发挥正常的作用,在正式使用之前必须进行设备的调试以及进行有关误差性能的试验。
互感器校验仪算法误差分析及设计实现苗新法;杜丽霞【摘要】对互感器进行校验是确保其在电力系统中成功应用的前提,基于虚拟仪器的互感器校验仪是当前较为常见的一种实现方式.首先,本文介绍了校验仪的硬件部分,其由信号转换箱、采集卡及工控机构成;其次,分析了电网工作频率在49.5 ~50.5Hz范围内的波动对校验算法精度的影响.最后,在对电网每周期频率进行准确测试的基础上,采用FFT算法和“内插公式”对基波的幅值和相位进行准确测试,实现了对每个交流电工作周期的比差和角差准确测试的要求.算法的最大幅值误差不超过0.013%,最大相位误差不超过0.3 '.【期刊名称】《电工电能新技术》【年(卷),期】2014(033)011【总页数】5页(P70-74)【关键词】互感器;误差分析;FFT算法;插值算法;校验【作者】苗新法;杜丽霞【作者单位】兰州交通大学电子与信息工程学院,甘肃兰州730070;兰州交通大学电子与信息工程学院,甘肃兰州730070【正文语种】中文【中图分类】TH86互感器的校验对于电力系统有重要的意义,基于虚拟仪器的互感器校验仪是当前较为常见的一种实现方式,它将待校验信号和参考基准信号经过信号调理箱调理之后,由数据采集卡读入到PC机,由LabVIEW自带的功能模块对信号进行处理,并根据一定的数据处理算法计算出两个信号的幅值、频率和相位,由此得到两者的比差和角差。
同时,利用PC机强大的数据处理功能,可以实现信号特征显示、波形显示、频谱分析、数据存储等功能。
国标中电网频率允许在49.5~50.5Hz范围内波动,这给校验仪算法带来一定的难度。
直接采用FFT会带来很大误差,通常采用准同步方法来降低误差。
然而,准同步方法并不是对一个电网波动周期而是相邻几个周期数据进行运算得出幅值和相位,当相邻几个周期的电网波动频率相近时,其精度非常高,反之其误差将会加大[1-4]。
虚拟互感器校验仪由信号调理箱、采集卡和PC机组成。
