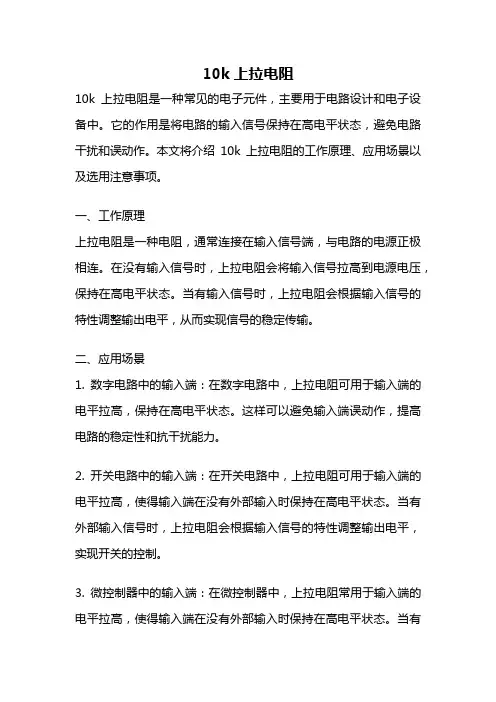

10k上拉电阻10k上拉电阻是一种常见的电子元件，主要用于电路设计和电子设备中。
它的作用是将电路的输入信号保持在高电平状态，避免电路干扰和误动作。
本文将介绍10k上拉电阻的工作原理、应用场景以及选用注意事项。
一、工作原理上拉电阻是一种电阻，通常连接在输入信号端，与电路的电源正极相连。
在没有输入信号时，上拉电阻会将输入信号拉高到电源电压，保持在高电平状态。
当有输入信号时，上拉电阻会根据输入信号的特性调整输出电平，从而实现信号的稳定传输。
二、应用场景1. 数字电路中的输入端：在数字电路中，上拉电阻可用于输入端的电平拉高，保持在高电平状态。
这样可以避免输入端误动作，提高电路的稳定性和抗干扰能力。
2. 开关电路中的输入端：在开关电路中，上拉电阻可用于输入端的电平拉高，使得输入端在没有外部输入时保持在高电平状态。
当有外部输入信号时，上拉电阻会根据输入信号的特性调整输出电平，实现开关的控制。
3. 微控制器中的输入端：在微控制器中，上拉电阻常用于输入端的电平拉高，使得输入端在没有外部输入时保持在高电平状态。
当有外部输入信号时，上拉电阻会根据输入信号的特性调整输出电平，实现对微控制器的输入控制。
三、选用注意事项1. 电阻值的选择：上拉电阻的阻值一般选择为10kΩ，但也可以根据具体的电路设计需求进行调整。
如果阻值太小，会增加功耗和电流负载；如果阻值太大，可能导致电路响应时间变慢。
2. 电阻质量的选择：选用优质的电阻，能够提高电路的稳定性和可靠性。
一些常见的电阻品牌有国内的华强、深圳富瑞特和国外的欧姆龙、美国Vishay等。
3. 电阻的封装类型：上拉电阻有多种封装类型，如贴片式、插件式等。
在选用时，需要根据具体的电路设计需求和PCB板的布局来选择适合的封装类型。
4. 电路的连接方式：上拉电阻的连接方式要正确，通常是将上拉电阻的一端连接到电路的输入信号端，另一端连接到电源正极。
在连接时，需要确保电阻连接牢固，避免接触不良或短路。

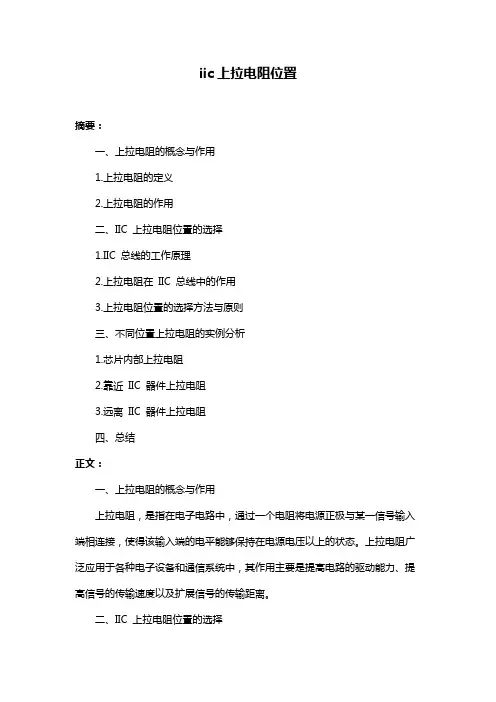

iic上拉电阻位置摘要：一、上拉电阻的概念与作用1.上拉电阻的定义2.上拉电阻的作用二、IIC 上拉电阻位置的选择1.IIC 总线的工作原理2.上拉电阻在IIC 总线中的作用3.上拉电阻位置的选择方法与原则三、不同位置上拉电阻的实例分析1.芯片内部上拉电阻2.靠近IIC 器件上拉电阻3.远离IIC 器件上拉电阻四、总结正文：一、上拉电阻的概念与作用上拉电阻，是指在电子电路中，通过一个电阻将电源正极与某一信号输入端相连接，使得该输入端的电平能够保持在电源电压以上的状态。
上拉电阻广泛应用于各种电子设备和通信系统中，其作用主要是提高电路的驱动能力、提高信号的传输速度以及扩展信号的传输距离。
二、IIC 上拉电阻位置的选择1.IIC 总线的工作原理IIC（Inter-Integrated Circuit），即串行两线制总线，是一种由Philips 公司开发的串行通信协议。
在IIC 总线中，每个设备都有一个唯一的地址，通过主从模式进行通信。
IIC 总线只有两根信号线，分别是数据线SDA 和时钟线SCL。
2.上拉电阻在IIC 总线中的作用在IIC 总线中，上拉电阻主要起到以下两个作用：a.由于IIC 总线是两线制串行通信，当总线上没有设备发送数据时，为了保证总线电平不陷入不确定状态，需要在总线上加一个上拉电阻。
b.在IIC 通信过程中，当总线上有多个设备时，上拉电阻可以提高信号的驱动能力，使得信号能够在不同设备间正常传输。
3.上拉电阻位置的选择方法与原则关于上拉电阻位置的选择，一般遵循以下原则：a.尽量靠近IIC 器件：为了减小上拉电阻对信号传输的影响，应尽量将上拉电阻放置在IIC 器件附近。
b.避免上拉电阻互相影响：当总线上有多个上拉电阻时，应避免它们之间的相互影响，可以采用分布式上拉电阻的方法。
c.根据实际需求选择适当阻值：上拉电阻的阻值应根据实际需求进行选择，过大或过小的阻值都会影响信号的传输性能。
三、不同位置上拉电阻的实例分析1.芯片内部上拉电阻：在某些IIC 器件内部已经集成了上拉电阻，这种情况下，应尽量选择内部上拉电阻。
(一)上拉电阻的使用场合：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
同時管脚悬空就比较容易接受外界的电磁干扰（MOS器件为高输入阻抗，极容易引入外界干扰）。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
(二)上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大：电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小：电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理。
(三)对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
4．频率特性。
以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成RC延迟，电阻越大，延迟越大。

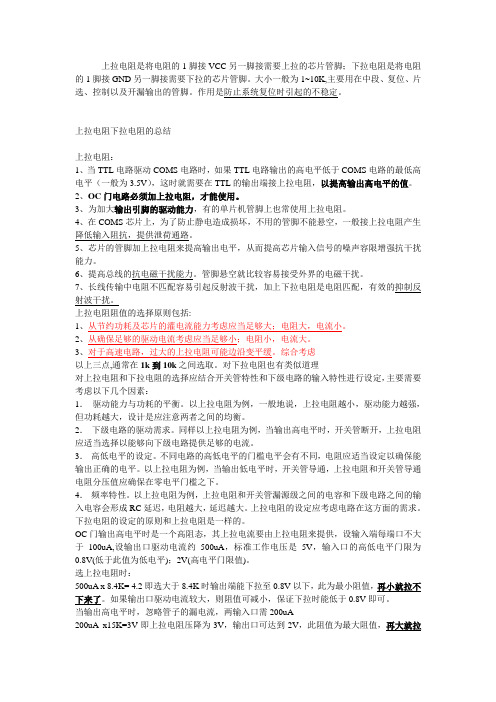

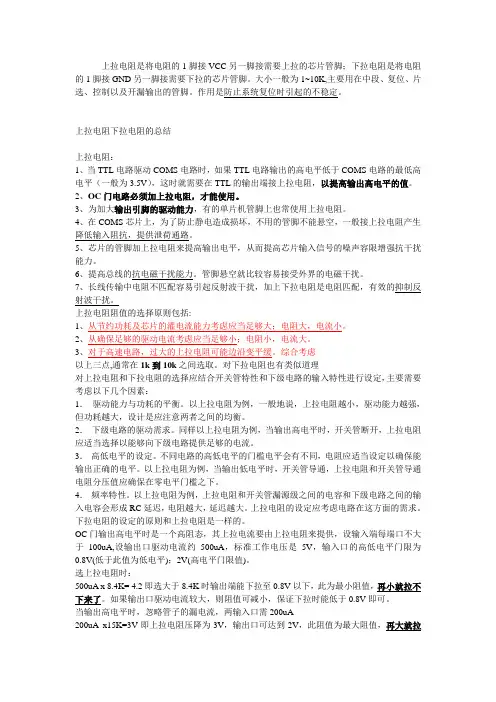

上拉电阻是将电阻的1脚接VCC另一脚接需要上拉的芯片管脚；下拉电阻是将电阻的1脚接GND另一脚接需要下拉的芯片管脚。
大小一般为1~10K,主要用在中段、复位、片选、控制以及开漏输出的管脚。
作用是防止系统复位时引起的不稳定。
上拉电阻下拉电阻的总结上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。

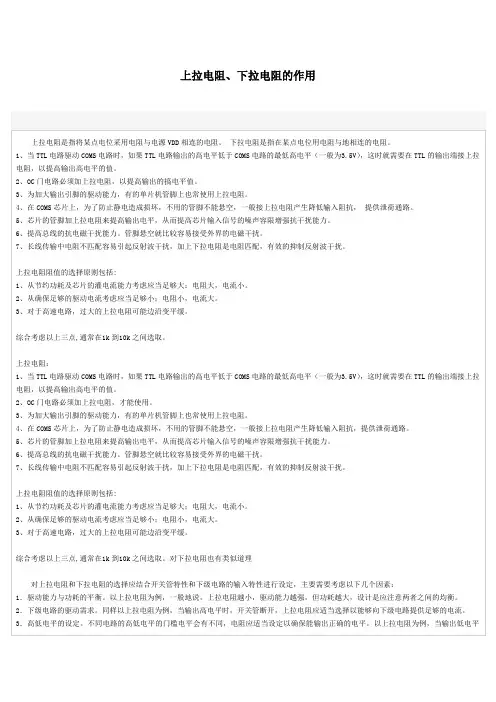

上拉电阻、下拉电阻的作用上拉电阻是指将某点电位采用电阻与电源VDD相连的电阻。
下拉电阻是指在某点电位用电阻与地相连的电阻。
1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，以提高输出的搞电平值。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用，电路设计中，一般都是测量阻值大小凭借经验选取。
上拉电阻阻值有4.7k欧姆,10k欧姆等。
那么根据原理上，这个电阻阻值是怎么来的呢，这里大概演示一下上拉电阻阻值的计算。
上拉电阻阻值计算一、最大值的计算原则：要保证上拉电阻明显小于负载的阻抗，以使高电平时输出有效。
例如：负载阻抗是10K，供电电压是5V，如果要求高电平不小于4.5V，那么，上拉电阻最大值R大:(5-4.5)=10:5R大=1K也就是最大值1k，（如果超过了1k，输出的高电平就小于4.5V了）二、最小值的计算原则：保证不超过管子的额定电流（如果不是场效应管而是三极管也可依照饱和电流来计算）例：管子的额定电流150mA，放大倍数100，基极限流电阻10k，工作在5v的系统中。
那么，算法如下：Ib＝U/R=(5-0.7)/10=0.47(mA)Ic＝100*0.47＝47mA 小于额定的150，所以可以按饱和法来算最小值。
上拉电阻最小值R小＝5v/47mA=106欧姆（如果小于这个电阻，管子就会过饱和而没有意义了。
如果大于这个值，管子的导体电阻就会变大一些，所以太高也不利于低电平的输出）注意：算出最大最小值后，一般是随便选个中间值就可以了，例如本例子可以选510欧姆的上拉电阻。
但是，如果负载电流较大，低电平要求严格，那么就要选100欧姆的上拉电阻。
但是如果考虑省电因素，而低电平要求不严格，那么就可用1K的上拉电阻了。
选上拉电阻时：500uA x 8.4K= 4.2即选大于8.4K时输出端能下拉至0.8V以下，此为最小阻值，再小就拉不下来了。
如果输出口驱动电流较大，则阻值可减小，保证下拉时能低于0.8V即可。
当输出高电平时，忽略管子的漏电流，两输入口需200uA200uA x15K=3V即上拉电阻压降为3V，输出口可达到2V，此阻值为最大阻值，再大就拉不到2V了。
选10K可用。

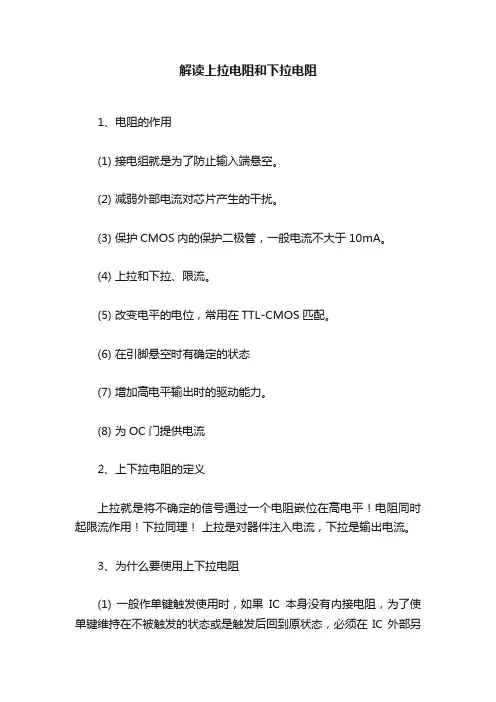

解读上拉电阻和下拉电阻1、电阻的作用(1) 接电组就是为了防止输入端悬空。
(2) 减弱外部电流对芯片产生的干扰。
(3) 保护CMOS内的保护二极管，一般电流不大于10mA。
(4) 上拉和下拉、限流。
(5) 改变电平的电位，常用在TTL-CMOS匹配。
(6) 在引脚悬空时有确定的状态(7) 增加高电平输出时的驱动能力。
(8) 为OC门提供电流2、上下拉电阻的定义上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流。
3、为什么要使用上下拉电阻(1) 一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。
(2) 数字电路有三种状态：高电平、低电平和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！(3) 一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似与一个三极管的集电极，当集电极通过一个电阻和电源连接在一起的时候，该电阻成为集电极的上拉电阻，也就是说，如果该端口正常时为高电平，集电极通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻，使该端口平时为低电平。
(4) 上拉电阻是用来解决总线驱动能力不足时提供电流的。
一般说法是拉电流，下拉电阻是用来吸收电流的，也就是灌电流。
4、上拉电阻(1) 当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
(2) OC门电路必须加上拉电阻，才能使用。
(3) 为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
(4) 在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

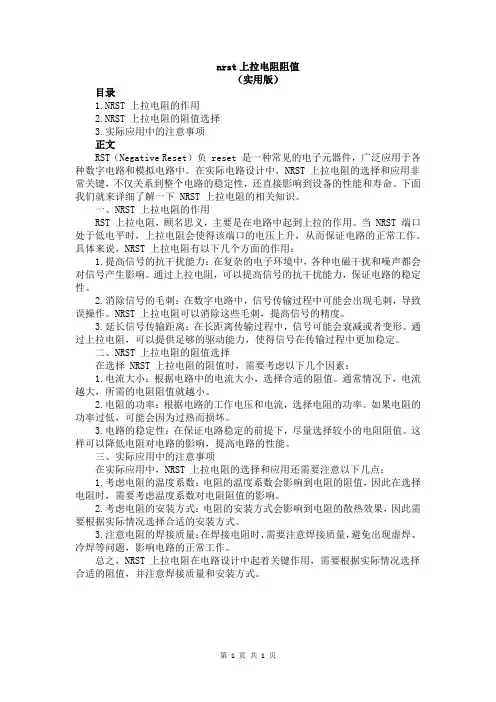

nrst上拉电阻阻值（实用版）目录1.NRST 上拉电阻的作用2.NRST 上拉电阻的阻值选择3.实际应用中的注意事项正文RST（Negative Reset）负 reset 是一种常见的电子元器件，广泛应用于各种数字电路和模拟电路中。
在实际电路设计中，NRST 上拉电阻的选择和应用非常关键，不仅关系到整个电路的稳定性，还直接影响到设备的性能和寿命。
下面我们就来详细了解一下 NRST 上拉电阻的相关知识。
一、NRST 上拉电阻的作用RST 上拉电阻，顾名思义，主要是在电路中起到上拉的作用。
当 NRST 端口处于低电平时，上拉电阻会使得该端口的电压上升，从而保证电路的正常工作。
具体来说，NRST 上拉电阻有以下几个方面的作用：1.提高信号的抗干扰能力：在复杂的电子环境中，各种电磁干扰和噪声都会对信号产生影响。
通过上拉电阻，可以提高信号的抗干扰能力，保证电路的稳定性。
2.消除信号的毛刺：在数字电路中，信号传输过程中可能会出现毛刺，导致误操作。
NRST 上拉电阻可以消除这些毛刺，提高信号的精度。
3.延长信号传输距离：在长距离传输过程中，信号可能会衰减或者变形。
通过上拉电阻，可以提供足够的驱动能力，使得信号在传输过程中更加稳定。
二、NRST 上拉电阻的阻值选择在选择 NRST 上拉电阻的阻值时，需要考虑以下几个因素：1.电流大小：根据电路中的电流大小，选择合适的阻值。
通常情况下，电流越大，所需的电阻阻值就越小。
2.电阻的功率：根据电路的工作电压和电流，选择电阻的功率。
如果电阻的功率过低，可能会因为过热而损坏。
3.电路的稳定性：在保证电路稳定的前提下，尽量选择较小的电阻阻值。
这样可以降低电阻对电路的影响，提高电路的性能。
三、实际应用中的注意事项在实际应用中，NRST 上拉电阻的选择和应用还需要注意以下几点：1.考虑电阻的温度系数：电阻的温度系数会影响到电阻的阻值，因此在选择电阻时，需要考虑温度系数对电阻阻值的影响。
关于RS485上拉下拉电阻的说明一、上拉下拉电阻作用：接电阻就是为了防止输入端悬空减弱外部电流对芯片产生的干扰保护cmos内的保护二极管,一般电流不大于10mA上拉和下拉、限流1. 改变电平的电位，常用在TTL-CMOS匹配2. 在引脚悬空时有确定的状态3.增加高电平输出时的驱动能力。
4、为OC门提供电流那要看输出口驱动的是什么器件，如果该器件需要高电压的话，而输出口的输出电压又不够，就需要加上拉电阻。
如果有上拉电阻那它的端口在默认值为高电平你要控制它必须用低电平才能控制如三态门电路三极管的集电极，或二极管正极去控制把上拉电阻的电流拉下来成为低电平。
反之，尤其用在接口电路中,为了得到确定的电平,一般采用这种方法,以保证正确的电路状态,以免发生意外,比如,在电机控制中,逆变桥上下桥臂不能直通,如果它们都用同一个单片机来驱动,必须设置初始状态.防止直通!二、定义：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流弱强只是上拉电阻的阻值不同，没有什么严格区分对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
三、为什么要使用上下拉电阻：一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。
数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似与一个三极管的C，当C接通过一个电阻和电源连接在一起的时候，该电阻成为上C拉电阻，也就是说，如果该端口正常时为高电平，C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻，使该端口平时为低电平，作用吗：比如：当一个接有上拉电阻的端口设为输如状态时，他的常态就为高电平，用于检测低电平的输入。

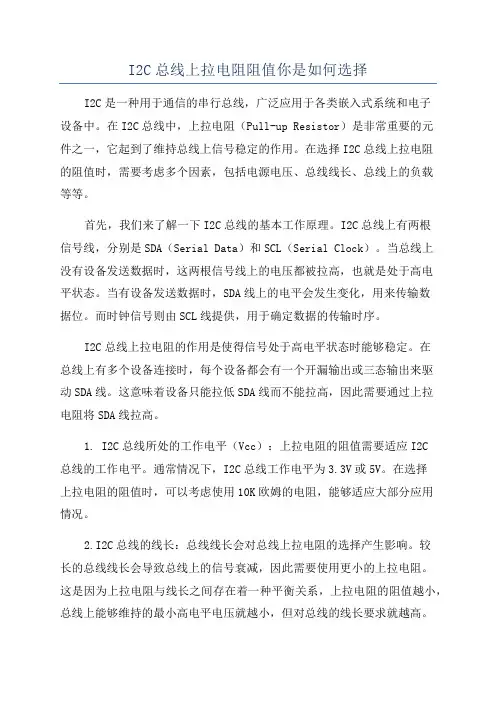

I2C总线上拉电阻阻值你是如何选择I2C是一种用于通信的串行总线，广泛应用于各类嵌入式系统和电子设备中。
在I2C总线中，上拉电阻（Pull-up Resistor）是非常重要的元件之一，它起到了维持总线上信号稳定的作用。
在选择I2C总线上拉电阻的阻值时，需要考虑多个因素，包括电源电压、总线线长、总线上的负载等等。
首先，我们来了解一下I2C总线的基本工作原理。
I2C总线上有两根信号线，分别是SDA（Serial Data）和SCL（Serial Clock）。
当总线上没有设备发送数据时，这两根信号线上的电压都被拉高，也就是处于高电平状态。
当有设备发送数据时，SDA线上的电平会发生变化，用来传输数据位。
而时钟信号则由SCL线提供，用于确定数据的传输时序。
I2C总线上拉电阻的作用是使得信号处于高电平状态时能够稳定。
在总线上有多个设备连接时，每个设备都会有一个开漏输出或三态输出来驱动SDA线。
这意味着设备只能拉低SDA线而不能拉高，因此需要通过上拉电阻将SDA线拉高。
1. I2C总线所处的工作电平（Vcc）：上拉电阻的阻值需要适应I2C总线的工作电平。
通常情况下，I2C总线工作电平为3.3V或5V。
在选择上拉电阻的阻值时，可以考虑使用10K欧姆的电阻，能够适应大部分应用情况。
2.I2C总线的线长：总线线长会对总线上拉电阻的选择产生影响。
较长的总线线长会导致总线上的信号衰减，因此需要使用更小的上拉电阻。
这是因为上拉电阻与线长之间存在着一种平衡关系，上拉电阻的阻值越小，总线上能够维持的最小高电平电压就越小，但对总线的线长要求就越高。
3.总线上的负载电容：总线上的负载电容是指I2C总线上所有设备（包括主设备和从设备）引起的电容负荷，它会影响总线上拉电阻的选择。
总线上的负载电容越大，上拉电阻的阻值就需要越小，以达到足够的充电速度。
总的来说，选择I2C总线上拉电阻的阻值需要考虑到总线工作电平、线长和负载等多个因素。
上拉电阻的阻值选择原则
哎呀呀，这题目可把我难住啦！“上拉电阻的阻值选择原则”？我一个小学生，哪懂这个呀！
不过，我可以试着猜猜看。
这上拉电阻，就好像是给电路里的小士兵找合适的装备。
阻值选大了，是不是就像给士兵穿了特别重的铠甲，走都走不动啦？阻值选小了，会不会就像给士兵穿了太轻太薄的衣服，起不到保护作用？
我想，选择上拉电阻的阻值，得先知道这个电路要干啥。
如果是要让信号稳稳地传出去，那阻值是不是就得选得刚刚好，既不能太大阻碍了信号，又不能太小让信号乱了套？这就好像我参加跑步比赛，鞋子得合脚，太大跑不快，太小又磨脚，是不是一个道理呀？
我还听说，不同的电子元件对这个阻值的要求也不一样。
这是不是跟我们不同的人喜欢不同口味的冰淇淋一样？有人喜欢巧克力味，有人喜欢草莓味。
那电子元件也有自己的“口味”，上拉电阻就得选对它们喜欢的“阻值口味”。
老师要是给我讲这个，我可得竖起耳朵好好听。
说不定以后我能自己设计出很棒的电路呢！
反正我觉得，选择上拉电阻的阻值可真是个精细的活儿，得考虑好多好多因素，一点都不能马虎。
不然电路就会出问题，就像我考试粗心答错了题一样。
我的观点就是：虽然我现在不太懂，但我以后一定要把它搞明白！。
单片机上下拉电阻总结（不懂得看过来）含2篇文章上下拉电阻总结（不懂得看过来）一、定义：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
二、上下拉电阻作用：1、提高电压准位：a.当TTL电路驱动COMS电路时，如果TTL 电路输出的高电平低于COMS 电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
b.OC 门电路必须加上拉电阻，以提高输出的高电平值。
2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
3、N/A pin防静电、防干扰：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
同時管脚悬空就比较容易接受外界的电磁干扰。
4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
5、预设空间状态/缺省电位：在一些 CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接 0 或上拉接 1。
在I2C总线等总线上，空闲时的状态是由上下拉电阻获得6. 提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。
同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。
从而提高芯片输入信号的噪声容限增强抗干扰能力。
{电源到元件间的叫上拉电阻,作用是平时使该脚为高电平地到元件间的叫下拉电阻,作用是平时使该脚为低电平上拉电阻和下拉电阻的范围由器件来定(我们一般用10K)+Vcc+------+=上拉电阻|+-----+|元件||+-----++------+=下拉电阻-Gnd一般来说上拉或下拉电阻的作用是增大电流，加强电路的驱动能力比如说51的p1口还有，p0口必须接上拉电阻才可以作为io口使用上拉和下拉的区别是一个为拉电流，一个为灌电流一般来说灌电流比拉电流要大也就是灌电流驱动能力强一些}三、上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
上下拉电阻的作用 .txt 熬夜,是因为没有勇气结束这一天;赖床,是因为没有勇气开始这一天。
朋友,就是将你看透了还能喜欢你的人。
上下拉电阻的作用上下拉电阻:1、当 TTL 电路驱动 COMS 电路时, 如果 TTL 电路输出的高电平低于 COMS 电路的最低高电平 (一般为 3.5V , 这时就需要在 TTL 的输出端接上拉电阻,以提高输出高电平的值。
2、 OC 门电路必须加上拉电阻,以提高输出的搞电平值。
3、为加大输出引脚的驱动能力,有的单片机管脚上也常使用上拉电阻。
4、在 COMS 芯片上,为了防止静电造成损坏,不用的管脚不能悬空,一般接上拉电阻产生降低输入阻抗,提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平, 从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰, 加上下拉电阻是电阻匹配, 有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括 :1、从节约功耗及芯片的灌电流能力考虑应当足够大;电阻大,电流小。
2、从确保足够的驱动电流考虑应当足够小;电阻小,电流大。
3、对于高速电路,过大的上拉电阻可能边沿变平缓。
综合考虑以上三点 , 通常在 1k 到 10k 之间选取。
对下拉电阻也有类似道理上下拉电阻:1、当 TTL 电路驱动 COMS 电路时,如果 TTL 电路输出的高电平低于 COMS 电路的最低高电平(一般为 3.5V ,这时就需要在 TTL 的输出端接上拉电阻,以提高输出高电平的值。
2、 OC 门电路必须加上拉电阻,以将开关输出改成电平输出。
3、为加大输出引脚的驱动能力,有的单片机管脚上也常使用上拉电阻。
4、在 COMS 芯片上,为了防止静电造成损坏,不用的管脚不能悬空,一般接上拉电阻产生降低输入阻抗, 提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平, 从而提高芯片输入信号的噪声容限增强抗干扰能力。
nrst上拉电阻阻值【nRST引脚的作用】RST引脚是微控制器（MCU）中的一个复位信号输入引脚，当该引脚电压低于一定的阈值时，MCU会认为系统发生了复位，从而执行复位操作。
在实际应用中，nRST引脚通常需要接上拉电阻，以确保在正常工作状态下，该引脚的电压为稳定的高电平。
【上拉电阻的定义和作用】上拉电阻是一种电阻器，其作用是将某个信号引脚的电平拉高，使其在未连接外部电路时保持稳定的高电平。
在电子设备中，上拉电阻广泛应用于复位、时钟、数据总线等引脚，以确保这些引脚在未连接外部电路时不会出现不稳定的状态。
【nRST上拉电阻阻值的计算方法】RST上拉电阻阻值的计算方法通常根据MCU的供电电压、输入电容以及负载电流来确定。
一般而言，上拉电阻的阻值应选取为：R = (Vcc - Vthreshold) / I其中，Vcc为MCU的供电电压，Vthreshold为nRST引脚的阈值电压，I 为负载电流。
【影响nRST上拉电阻阻值的因素】1.MCU的供电电压：供电电压越高，上拉电阻的阻值可以选取越小，以减少功耗。
2.nRST引脚的阈值电压：阈值电压越低，上拉电阻的阻值需要越大，以确保nRST引脚在正常工作状态下保持稳定的高电平。
3.负载电流：负载电流越大，上拉电阻的阻值需要越小，以保证足够的驱动能力。
【不同场景下nRST上拉电阻阻值的推荐值】在实际应用中，根据不同的场景，可以参考以下推荐值：1.对于低速通信接口（如I2C、SPI等），nRST上拉电阻阻值可选择在10KΩ至100KΩ之间。
2.对于高速通信接口（如USB、LVDS等），nRST上拉电阻阻值可选择在1KΩ至10KΩ之间。
3.对于具有复位功能的器件（如复位按钮、看门狗等），nRST上拉电阻阻值可选择在100Ω至1KΩ之间。
一次性说清上拉电阻和下拉电阻在电子元件中，没有上拉电阻和下拉电阻等物理电阻。
之所以这样称呼它们，是因为它们是根据使用电阻的不同场景来定义的，它们的本质仍然是电阻。
常用于偏置数字门的输入，以防止它们在没有输入时随机浮动。
当你使用它们时，你会得到一个稳定的“高”或“低”状态。
相反，如果没有发生这种情况，则引脚上没有连接，程序读取高阻抗的“浮动”状态。
上拉电阻的定义：通过电阻将不确定的信号连接到VCC电源，并将其固定在高电平。
功能：向上拉动将电流注入器件；灌电流；当带有上拉电阻器的IO 端口设置为输入状态时，其正常状态为高电平，如下图。
图1同理，下拉电阻的定义：通过电阻将某个信号线连接到固定的低电平GND，以将其空闲状态保持在低电平。
功能：下拉是从器件输出电源；拉电流。
当带有下拉电阻的IO端口设置为输入状态时，其正常状态为低，如下图。
图2上拉电阻和下拉电阻2者共同的作用是：避免电压的“悬浮”，造成电路的不稳定。
如下图所示，R1为上拉电阻，R2为下拉电阻。
当R1的电阻在数百K时，它可以向信号线提供非常小的负载电流，负载电容器的充电相对较慢。
在这一点上，电阻被称为弱上拉。
同样，如果下拉电阻很大，下拉速度相对较慢，此时的电阻称为弱下拉。
如果上拉和下拉电平可以为芯片提供大电流，则此时的电阻称为强上拉或强下拉图3上拉电阻的作用1、提高输出的高电平：当TTL电路驱动COMS电路时，当TTL电路的输出电平低于COMS电路的最低高电平（通常为3.5V）时，必须在TTL的输出端连接上拉电阻，以提高输出值的输出电平。
2、OC（集电极开路，TTL）门电路必须加上拉电阻，才能使用，因为管子没有电源就不能输出高电平了。
3、为了提高输出引脚的驱动能力，一些MCU通常在引脚上使用上拉电阻。
4、在COMS芯片上，为了避免静电造成的损坏，不用的管脚不能悬空，通常，连接上拉电阻以降低输入阻抗并提供放电路径。
同时，当引脚悬空时，相对容易接受外部电磁干扰（MOS器件具有高输入阻抗，非常容易受到外部干扰）。
【干货】上拉电阻、下拉电阻知多少一、应用1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3、5V），这时就需要在TTL 的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，以提高输出的搞电平值。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理。
二、原理：上拉电阻实际上是集电极输出的负载电阻。
不管是在开关应用和模拟放大，此电阻的选则都不是拍脑袋的。
工作在线性范围就不多说了，在这里是讨论的是晶体管是开关应用，所以只谈开关方式。
找个TTL器件的资料单独看末级就可以了，内部都有负载电阻根据不同驱动能力和速度要求这个电阻值不同，低功耗的电阻值大，速度快的电阻值小。
但芯片制造商很难满足应用的需要不可能同种功能芯片做许多种，因此干脆不做这个负载电阻，改由使用者自己自由选择外接，所以就出现OC、OD输出的芯片。
由于数字应用时晶体管工作在饱和和截止区，对负载电阻要求不高，电阻值小到只要不小到损坏末级晶体管就可以，大到输出上升时间满足设计要求就可，随便选一个都可以正常工作。
但是一个电路设计是否优秀这些细节也是要考虑的。
集电极输出的开关电路不管是开还是关对地始终是通的，晶体管导通时电流从负载电阻经导通的晶体管到地，截止时电流从负载电阻经负载的输入电阻到地，如果负载电阻选择小点功耗就会大，这在电池供电和要求功耗小的系统设计中是要尽量避免的，如果电阻选择大又会带来信号上升沿的延时，因为负载的输入电容在上升沿是通过无源的上拉电阻充电，电阻越大上升时间越长，下降沿是通过有源晶体管放电，时间取决于器件本身。
1
TTL电平标准：
输出 L： <0.8V ； H：>2.4V。
输入 L： <1.2V ； H：>2.0V。
CMOS电平标准：
输出 L： <0.1*Vcc ； H：>0.9*Vcc。
输入 L： <0.3*Vcc ； H：>0.7*Vcc。

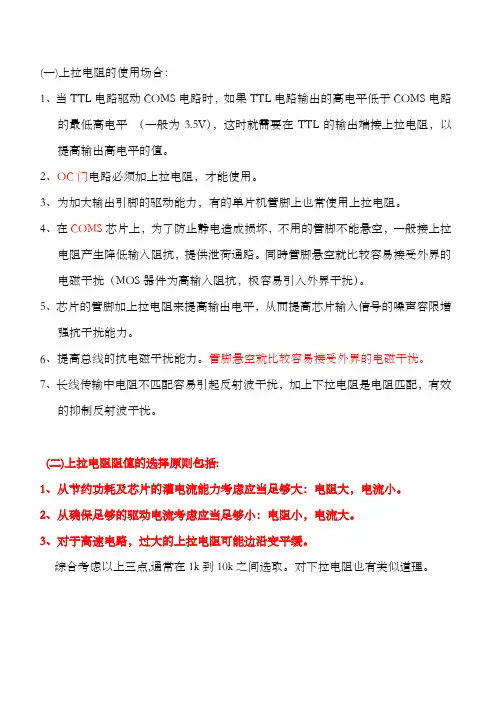

一、上拉电阻的作用：
1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的
最低高电平（一般为3.5V，VCC=5V时），这时就需要在TTL的输出端接上拉电
阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉
电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限
增强抗干扰能力。
6、提高总线的抗电磁干扰能力。管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有
效的抑制反射波干扰。
二、上拉电阻阻值的选择原则:
1、从节约功耗及芯片的拉电流（sink）能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流（灌电流source）考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。对下拉电阻也有类似道理。
对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进
行设定，主要需要考虑以下几个因素：
1． 驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，
设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择
以能够向下级电路提供足够的电流。【电阻不能太大，要喂饱下级】
3． 高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正
确的电平。以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管
导通电阻分压值应确保在零电平门槛之下。【电阻不能太小，不能喂撑前级】
2
4． 频率特性。
以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输
入电容会形成RC延迟，电阻越大，延迟越大。上拉电阻的设定应考虑电路在这
方面的需求。
下拉电阻的设定原则和上拉电阻是一样的。
OC门输出高电平时是一个高阻态，其灌电流（source）要由上拉电阻来提供，
例：
设输入端每端口不大于100uA,设输出口驱动电流约500uA，标准工作电
压是5V，输入口的高低电平门限为0.8V(低于此值为低电平)；2V(高电平门限
值)。
选上拉电阻时：
第一步：后级输入口的Vil＝0.8V角度考虑，图解1
500uA x 8.4K= 4.2即选大于8.4K时输出端能下拉至0.8V以下，此为最
小阻值，再小就拉不下来了。如果输出口驱动电流较大，则阻值可减小，
保证下拉时能低于0.8V即可。
第二步：后级输入口的ViH＝2.0V角度考虑，图解1
当输出高电平时，忽略管子的漏电流，两输入口需200uA，200uA x15K=3V
即上拉电阻压降为3V，输出口可达到2V，此阻值为最大阻值，再大就拉
不到2V了。
【综上考虑】
选10K可用。
图解1：
不要把输出口喂撑了 要喂饱输入口
COMS门的可参考74HC系列
设计时管子的漏电流不可忽略，IO口实际电流在不同电平下也是不同的，上述
仅仅是原理，一句话概括为：输出高电平时要喂饱后面的输入口，输出低电平不
3
要把输出口喂撑了（否则多余的电流喂给了级联的输入口，高于低电平门限值
就不可靠了）
三、在数字电路中不用的输入脚都要接固定电平，通过1k电阻接高电平或接地。
【为什么不能直接接电源呢？像CMOS芯片，输入端呈现高阻抗，是否可以直接
接电源/地。】
（一）电阻作用：
1.在引脚悬空时有确定的状态
接电阻就是为了防止输入端悬空，减弱外部电流对芯片产生的干扰，保护
cmos内的保护二极管,一般电流不大于10mA。
上拉和下拉、限流，改变电平的电位，常用在TTL-CMOS匹配
2.增加高电平输出时的驱动能力。
3.为OC门提供电流
那要看输出口驱动的是什么器件，如果该器件需要高电压的话，而输出口的输出
电压又不够，就需要加上拉电阻。
如果有上拉电阻那它的端口在默认值为高电平，你要控制它必须用低电平才能控
制，如三态门电路三极管的集电极，或二极管正极去控制把上拉电阻的电流拉下
来成为低电平。反之，
尤其用在接口电路中,为了得到确定的电平,一般采用这种方法,以保证正确的电
路状态,以免发生意外,比如,在电机控制中,逆变桥上下桥臂不能直通,如果它们
都用同一个单片机来驱动,必须设置初始状态.防止直通!
4

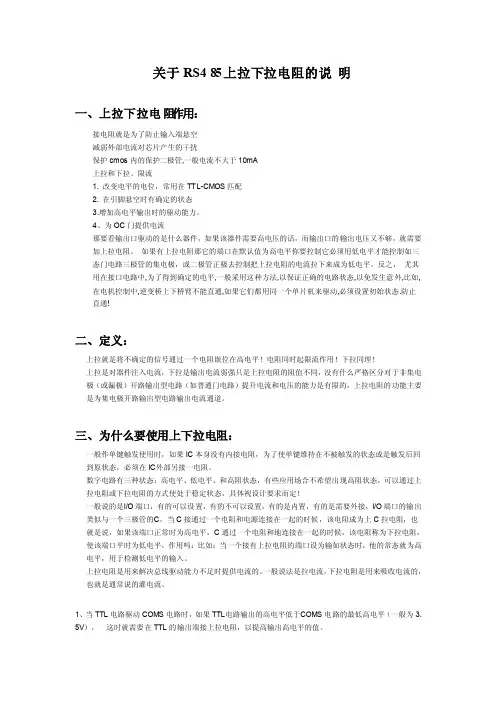

（二）定义：
上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下
拉同理！
上拉是对器件注入电流，下拉是输出电流？？
弱强只是上拉电阻的阻值不同，没有什么严格区分
对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能
力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
（三）为什么要使用拉电阻：
一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触
发的状态或是触发后回到原状态，必须在IC外部另接一电阻。
数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现
高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要
求而定！
一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需
要外接，I/O端口的输出类似与一个三极管的C，当C接通过一个电阻和电源连
接在一起的时候，该电阻成为C上拉电阻，也就是说，如果该端口正常时为高电
平，C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻，使该端口平
时为低电平，作用吗：比如：当一个接有上拉电阻的端口设为输入状态时，他的
常态就为高电平，用于检测低电平的输入。
上拉电阻是用来解决总线驱动能力不足时提供电流的，一般说法是灌电流
（Source）。
下拉电阻是用来吸收电流的，也就是拉电流（Sink）。
